(完整版)水轮机振动的原因是什么
水轮机振动的原因是什么？消除振动的主要措施有那些？
答：水轮机运行中出现振动是常见的现象，但不允许超过下表规定值：
立式水轮机各部位允许振动值：
序号额定转速（r/min）
测量部位100及以下100-250 250-325 325--750
振动标准值（mm）
1、带推力轴承支架的
水平及垂直振动0.14 0.12 0.10 0.08
2、带导轴承支架的
振动水平0.14 0.12 0.10 0.08
3、定子铁芯部分外壳
水平振动0.14 0.12 0.10 0.08
水轮机振动是由机械和水力两方面的因素引起的。
（1）机械方面的因素有：
1）由于主轴弯曲或挠曲、推力轴承调整不良、轴承间隙过大、主轴法兰连接不紧和机组中心不准引起空载低转速时的振动。
2）因转轮等旋转件与静止件相碰引起振动激烈并伴有音响。
3）转动部分重量不平衡引起的，随速度上升振动增大而与负荷无关，这是常见的，特别是焊补转轮或更换桨叶后更容易发生，这类振动的特点是振动频率也水轮机转频一致，发电机上、下机架及导轴承横向振动的振幅与转速的平方成正比。
对机械原因引起的的振动，只要查清振动原因，采取相应的措施，如通过动平衡，调整轴线或调整轴瓦间隙等，就能消除。
（2）水力方面的因素有：
1）尾水管中水流涡带所引起的压力水脉动诱发的水轮机振动。混流式水轮机在偏离最优工况运行时，尾水管中将出现涡带，由此引起水轮机振动，并伴有响声，常发生在30%--60%额定负荷范围内。强烈的涡带可能引起厂房振动；若由涡带引起的尾水管中的低频压力脉动频率与引水管固有频率接近，则可能引起引水管强烈振动；如果压力脉动频率和水轮机的转频接近，则可能引起功率摆动，如狮子滩等电站军存在涡带引起的振动，常在转轮出口附近的尾水管上部装十字架补气装置，或轴心补气，还有采取加长泄水锥或加同轴扩散形内层水管段；近年来，一些大中型电站在尾水管入口处加装导流瓦和导流翼板等都可使涡带引起的振动减轻或消失。
2）卡门涡列引起的振动。当水流流经非流线型障碍物时，在其后面尾流中分
裂出一系列变态旋涡，即所谓卡门涡列。这种涡列交替地作顺时针或反时针方向旋转。在其不断形成与消失过程中，会在垂直于主流方向引起交变的振动力。当卡门涡列的频率与叶片固有频率接近时，叶片动应力急剧增大，有时发出响声，甚至使叶片根部断裂。卡门涡列一般发生在50%额定出力以上的某种工况。采用改变卡门涡列频率或叶片固有频率的办法，可以减轻卡门涡列振动，如将叶片出水边削薄或改型，有可能使正背两面构成的交流旋涡抵消或削弱；同时提高了卡门涡列的振动频率，使其远离叶片自振频率，避免共振，但是叶片削薄改型部分不宜太长，否则会影响翼型的特性，降低效率；尾端圆角应满足强度的要求，不应太小。
3）转轮止漏间隙不均匀引起的振动。为了减少高水头水轮机转轮的容积损失，通常采用梳齿形之止漏装置，但当结构不合理或间隙过小时，即使主轴很小的偏心或止漏环少量的压力变化和波动。间隙大处取流速较小而压力较大，间隙下处则相反因而造成间隙内的压力不均匀分布和侧向水推力，引起转轮偏心变大和振动，其振动频率与止漏环偏心运动的频率相同。实践证明，适当增大外止漏环间隙，可使转轮偏心运动对转轮背压和止漏间隙中压力的影响明显减弱，从而减小振动，如鱼子溪4号机运行半年出现振动过大，后将上下止漏环间隙由1mm增加到2.5mm，振幅减小在规定范围内。
4）冲击式水轮机尾水上涨引起的振动。正常时，冲击式水轮机的尾水位与转论必须保持一定距离，尾水应无压流动。如果尾水位渠水回溅到水斗上，扰乱水头与射流的正常流程，也会引起机组效率下降和振动。此外，运行时处于转轮附近的空气，会被高速射流带走并从尾水渠中排出，机壳上的补气孔太小或冒水就有可能使尾水位抬高甚至淹没转轮，使尾水形成有压流动，不仅产生强烈振动，而且危及机组安全。
引起水轮机振动增大的原因很多，也可能是几种原因同时作用造成的，在未找到原因前，应避开振动区运行。
汽轮机振动大的原因分析及其解决方法[1]全解
汽轮机振动大的原因分析及其解决方法 摘要：为了保障城市经济的发展与居民用电的稳定，加强汽轮机组日常保养与维护，保障城市供电已经成为了火力发电厂维护部门的重要任务。文章就汽轮机异常振动的原因进行了分析与故障的排除，在振动监测方面应做的工作进行了简要的论述。 关键词：汽轮机；异常振动；故障排除；振动监测；汽流激振现象 对转动机械来说，微小的振动是不可避免的，振动幅度不超过规定标准的属于正常振动。这里所说的振动，系指机组转动中振幅比原有水平增大，特别是增大到超过允许标准的振动，也就是异常振动。任何一种异常振动都潜伏着设备损坏的危险。比如轴系质量失去平衡（掉叶片、大轴弯曲、轴系中心变化、发电机转子内冷水路局部堵塞等）、动静磨擦、膨胀受阻、轴承磨损或轴承座松动，以及电磁力不平衡等等都会表面在振动增大，甚至强烈振动。 而强烈振又会导致机组其他零部件松动甚至损坏，加剧动静部分摩擦，形成恶性循环，加剧设备损坏程度。异常振动是汽轮发电机运转中缺陷，隐患的综合反映，是发生故障的信号。因此，新安装或检修后的机组，必须经过试运行，测试各轴承振动及各轴承处轴振在合格标准以下，方可将机组投入运行。振动超标的则必须查找原因，采取措施将振动降到合格范围内，才能移交生产或投入正常运行。 一、汽轮机异常振动原因分析 汽轮机组担负着火力发电企业发电任务的重点。由于其运行时间长、关键部位长期磨损等原因，汽轮机组故障时常出现，这严重影响了发电机组的正常运行。汽轮机组异常振动是汽轮机常见故障中较为复杂的一种故障。由于机组
的振动往往受多方面的影响，只要跟机本体有关的任何一个设备或介质都会是机组振动的原因，比如进汽参数、疏水、油温、油质、等等。因此，针对汽轮机异常震动原因的分析就显得尤为重要，只有查明原因才能对症维修。针对导致汽轮机异常振动的各个原因分析是维修汽轮机异常振动的关键。 二、汽轮机组常见异常震动的分析与排除 引起汽轮机组异常振动的主要原因有以下几个方面，汽流激振、转子热变形、摩擦振动等。 （一）汽流激振现象与故障排除 汽流激振有两个主要特征：一是应该出现较大量值的低频分量；二是振动的增大受运行参数的影响明显，且增大应该呈突发性，如负荷。其原因主要是由于叶片受不均衡的气体来流冲击就会发生汽流激振；对于大型机组，由于末级较长，气体在叶片膨胀末端产生流道紊乱也可能发生汽流激振现象；轴封也可能发生汽流激振现象。针对汽轮机组汽流激振的特征，其故障分析要通过长时间的记录每次机组振动的数据，连同机组满负荷时的数据记录，做出成组曲线，观察曲线的变化趋势和范围。通过改变升降负荷速率，从5T/h到50T/h的给水量逐一变化的过程，观察曲线变化情况。通过改变汽轮机不同负荷时高压调速汽门重调特性，消除气流激振。简单的说就是确定机组产生汽流激振的工作状态，采用减低负荷变化率和避开产生汽流激振的负荷范围的方式来避免汽流激振的产生。 （二）转子热变形导致的机组异常振动特征、原因及排除 转子热变形引发的振动特征是一倍频振幅的增加与转子温度和蒸汽参数有密切关系，大都发生在机组冷态启机定速后带负荷阶段，此时转子温度逐渐升
水轮发电机组振动危害性分析及预防
水轮发电机组振动危害性分析及预防 水轮发电机组在运行中产生振动现象是不可避免的，这是由多种因素引发机组振荡的综合效应。在设备运行生产管理工作中，应注意加强对机组振动现象及其危害性的分析与预防。 1 水轮发电机组振动类型 1.1 机械类振动。由于机械部分的平衡力引起的振动称为机械类振动。例如，转动部分重量不平衡、轴线偏差、摆动过大等。其主要特点是振动频率与机组转速一致，有时振幅与转速成正比。 1.2 电气类振动。由于电气方面的原因造成发电机磁场不平衡而引起的振动称为电气振动。例如，发电机在三相电流不对称情况下运行磁场不均匀，发电机短路故障等。其主要特点是振幅与励磁电流大小成正比。 1.3 水施类振动。由于某些原因引起水轮机蜗壳内受力不平衡而造成的振动称为水施类振动。例如，尾水涡带、叶片水卡门涡列、转轮圆圈边间隙不均匀、转轮气蚀等。其特点是振幅与导叶开度有关，往往开度愈大，振幅愈大。 2 水轮机组振动所带来的危害 2.1 引起机组零部件金属和焊缝间疲劳破坏区的形成和扩大，从而使之产生裂纹，甚至断裂损坏而报废。 2.2 使机组部分紧固部件松动，不仅会导致这些紧固件本身的断裂，而且加剧被其连接部分的振动，促使它们加速损坏。 2.3 加速机组转动部分相互磨损程度。如大轴剧烈摆动可使轴与轴瓦
的温度升高，使轴瓦烧毁；发电机转子振动过大增加滑环电刷磨损程度，并使温度升高，使轴瓦烧毁；发电机转子振动过大增加滑环电刷磨损程度，并使电刷火花不断增大。 2.4 尾水管中形成的涡流脉动压力可使尾水管壁产生裂缝，严重时可使整体尾水设施遭到破坏。 2.5 水轮机组共振引起的后果更加严重。如机组设备与厂房的共振，可使整个设备和厂房遭到不同程度的损坏。 3 引起振动的原因及预防措施 3.1 机械方面的因素有：①由于主轴的弯曲或挠曲、推力轴承调整不良、轴承间隙过大、主轴法兰连接不紧和机组几何线中心点不准引起空载低速时的振动；②因转轮等旋转件与静止件相碰而引起的振动； ③转动部分重量不平衡引起的振动，且随转速上升振动增大而与负荷无关，这是常见的，特别是焊补转轮或更换浆叶后更容易发生。 对机械原因引起的振动应采取的措施：通过动平衡、调整轴线或调整轴瓦间隙等来提高相对同心度和精密度。 3.2 水施方面的因素有：①尾水管中水流涡带所引起的压力脉动诱发的水轮机振动，严重的还引起厂房共振；②卡门涡列引起的振动，当水流流经非流线型障碍物时，在其后面尾流中分裂一系列变态旋涡，即所谓卡门涡列，这种涡列交替地作顺时针或反时针方向旋转，在其不断旋转与消失过程中，会在垂直于主流方向发生交变力导致的叶片振动，严重时会发出响声，甚至使叶片根部振裂；③转轮止漏间隙不均匀引起的振动，间隙大处其流速较小而压力较大，其振频与止漏环
水轮发电机运行规程
第一章设备基本参数
第四节冷却水 冷却器压力(Mpa)用水量(L/min)
第五节顶转子时间规定 第七节转速限额 第1条水轮发电机组是全厂最重要的机电设备，为确保机组的全安经济运行和人身安全，运行和有关人员必须严格遵守本规程。发现有人违反本规程，运行人员有权加以制止。 第2条机组开机、停机、蝶阀开启与关闭操作，必须经值长许可。 第3条蜗壳充水前，机组必须处于下列状态： 1、蜗壳、尾水管进人孔关闭； 2、蜗壳排水阀关闭； 3、调速系统正常、油压正常；
4、导叶全关、接力器锁锭投入。 第4条事故停机后，必须查明事故原因，消除故障，并手动复归事故停机回路，否则不允许开机，必须开机应经生产厂长批准。 第5条机组主要保护和自动装置必须投入，整定值不得任意变动，必须解除或变更定值时，须经生产厂长批准。 第6条调速器接力器排油或关闭调速器总供油阀1136的时间超过4小时，恢复前需做接力器全行程试验，试验应严格按典型操作票进行。 第7条一次。 第8条机组因故发生低转速加闸或惰性停机，开机前需顶转子在机组操作或试验过程中，如发生异常情况，应立即停 止操作或试验，并及时向值长汇报。 第9条机组转动部分或蜗壳、尾水管内有人工作，应做好防蝶阀开启及导叶动作的防转动安全措施。 第10条须向发令人汇报。 第11条操作、巡回检查、定期工作、事故处理等工作完毕后必油、水、气系统检修后，应做相应的充油、充水、充气 试验，检查油、水、气系统完好。 第12条机组发生严重冲击或全甩负荷等异常工况时，应检查发电机有无异常，并测量一次水导摆度。 第13条水轮机一般应调整到最佳工作状况运行，避免在振动区运行，以免发生严重汽蚀和振动。 第14条 全面检查。 当机组发生高转速加闸停机后，应对风闸、制动块进行第15条机组不允许在额定转速50%以下长时间运行。第 16条调速器遇下列情况之一者应切“手动控制”运行：1、 自动控制回路发生故障时； 2、测频电压互感器及回路发生故障时；
试论述引起水轮发电机组振动的原因
试论述引起水轮发电机组振动的原因、振动机理及相应振动故障的处理措施 水轮发电机组的振动与一般动力机械振动有一定差异，机组振动的现象是比较明显的，但振源往往是隐蔽的，除了机器本身转动或固定部分引起的振动外，还需考虑发电机电磁力以及作用于水轮机过流部分的流动压力对系统及其部件振动的影响。引起水轮发电机组振动的原因多种多样，往往是几种振源同时存在，通常认为使机组产生振动的干扰力源主要来自水力、机械和电气三个方面，三者相互影响、相互作用，常常交织在一起，形成耦合振动。 水轮发电机组的一般振动不会危害机组，但当机组振动超过允许值，尤其是长期振动及发生共振时，对供电质量、机组使用寿命、附属设备及仪器是性能、机组基础和周围的建筑物，甚至对整个水电站的安全经济运行等，都会带来严重的危害。 其危害性大致有以下几类： 1)引起机组零部件金属和焊缝间疲劳破坏区的形成和扩大，从而使之产生裂纹，甚至 断裂损坏而报废。 2)使机组部分紧固部件松动，不仅会导致这些紧固件本身的断裂，而且加剧被其连接 部分的振动，促使它们加速损坏。 3)加速机组转动部分相互磨损程度。如大轴剧烈摆动，可使轴与轴瓦的温度升高，使 轴瓦烧毁；发电机转子振动过大增加滑环与电刷的磨损程度，并使温度升高，使轴瓦烧毁，并使电刷火花不断增大 4)尾水管中形成的涡流脉动压力，可使过水系统发生振荡，机组出力摆动，使尾水管 壁产生裂缝，严重时可使整体尾水设施遭到破坏。 5)水轮机组共振引起的后果更加严重。如机组设备与厂房的共振，可使整个设备和厂 房遭到不同程度的损坏 1、水力方面 水力振动由水轮机水力部分的动水压力的干扰造成的振动叫水力振动。产生振动的水力因素主要有:尾水管内低频涡带、卡门涡列、叶道涡引起的水力不稳定、过度过程中
转机振动原因分析
转机振动原因分析文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
GB振动标准： 1、额定转速750r/min以下的转机，轴承振动值不超过0.12mm 2、额定转速1000r/min的转机，轴承振动值不超过0.10mm 3、额定转速1500r/min的转机，轴承振动值不超过0.085mm 4、额定转速3000r/min的转机，轴承振动值不超过0.05mm。 转机振动原因分析： 转机振动原因通常有四种：不平衡、共振、不对中和机械故障。 1.转子不平衡 它是最常见的振动原因，如转子制造不良、转子叶片上异物的堆积、电机转子平衡不良等。不平衡造成较大振动的另一原因是设备底座刚度较差或发生共振。键和键槽也是导致不平衡振动的另一原因。 转轴热弯曲是引起转子不平衡的另一种现象。一般热弯曲引起的不平衡振动随负荷变化而略有变化。但如果设备基础与其转动发生共振，则极有可能发生剧烈振动。因此，预防的关键，一是转轴的材质必须满足要求；二是转机机座必须坚实可靠。 2.共振 系统中的共振频率取决于其自由度数量；共振频率则由质量、刚度和衰减系数决定。转机支承共振频率应远离任何激振频率。对于新装置，可向制造厂咨询所需地基刚度以达到此目的。对于共振频率与转速相同的现有装置有两种选择—最大限度地减少激振力或改变共振频率。后者可通过增加系统刚度和质量来实现。处理共振问题时，最好改变共振频率。 共振也可能是由于转子与定子系统组件不对中或机械和电气故障而引起。
转速下谐波的共振频率也易造成故障。它们也可能由于不对中或机械和电气故障而诱发。然而与相同频率下的问题相比，这些共振造成的问题并不常见。 3.不对中 它可能在转速和两倍转速下造成径向和轴向的激振力。但是绝不能因为没有上述现象中的一种或两种而断定不存在对中问题。同时应考虑机组的热膨胀，一副联轴节之间要留有1.5-3mm间隙。 4.机械故障 质量低劣的联轴器、轴承和润滑不良以及支座不坚固，都是产生不同频率和幅值激振力的原因。 (1)质量低劣的联轴器主要表现在铸造质量差、连接螺孔偏斜、毛刺，橡皮垫圈很快损坏，使联轴器由软连接变为硬连接，产生振动、磨损。 (2)径向轴承的更换，一般是简单更换。为了避振换新轴承时，应对轴承外环作接触涂色检查，必要时处理轴承座。 (3)轴向波动是造成转机，包括联轴器、轴承在内的另一振动问题的起因。一般转机的轴向推力靠止推轴承约束。但是，如果轴向对中不良，且转子轴向发生磨蹭，则可能会产生剧烈的轴向振动。 (4)支座软弱即四个支脚不在同一平面上。转机用螺栓紧固在这四点时，如果各轴承不对中，必然造成剧烈振动。因此转机安装时，应该先用适当力矩对称拧紧几个紧固点。然后每次松开一个紧固点，并用千分表测量该点垂直变形量。如果垂直变形量大 于.05mm，应在此支脚下加垫片，其厚度等于变形量。重复以上过程，直至松开时每个点垂直变形量小于0.05mm为止。
(完整版)水轮发电机组振动标准的探讨
水轮发电机组振动标准的探讨 一、概述 水轮发电机组的振动由于其所具有机组在制造厂不能进行运行试验、各机组构造和支承条件各异的特点，设计单位和制造厂所编制的振动预测往往和机组的振动状态有着较大程度的差异。多年来国际电工委员会（IEC）和国际标准化组织（ISO）也曾组织制定过相关规程，有关国家先后提出过若干提案，但至今都未形成正式的国际标准。 1. 目前，在国内外广泛使用于水轮发电机组的振动判断标准如表1。 表1
二、国际电工委员会（IEC）和国际标准化组织（ISO）汇集各国、各知名标准化协会提案提炼的相关标准铸就了水轮发电机组振动测量、评判标准系列的基石 1.ISO 10816-5（2000）《在非旋转部件上测量和评价机器的机械振动第 5部分：水力发电厂和泵站机组》是目前最具权威性的轴承座振动评定标准之一（目前，ISO 10816已替代了ISO 2372 和ISO 3945）。 GB/T 6075.5-2002《在非旋转部件上测量和评价机器的机械振动第 5部分：水力发电厂和泵站机组》实际上相当于ISO 10816-5（2000）的中译本，因此，完全可以GB/T 6075.5-2002替代国际标准化组织的相关标准ISO 10816-5（2000）。 相关的主要内容是： 1）对轴承座绝对振动的测量，通常用惯性传感器测量振动速度V rms，单位为mm/s(对于300～1800r/min的中高速机组而言，低于300r/min机组建议测量振动位移S P-P，单位为μm)。在支架振动响应可以忽略的情况下，也可将位移传感器固定在刚性支架上，直接测量振动位移S P-P。 2）上下导轴承座均支撑于基础上的立式机组，水轮机工况的推荐值参见表3、图1。 表3 的推荐值参见表4、图2。

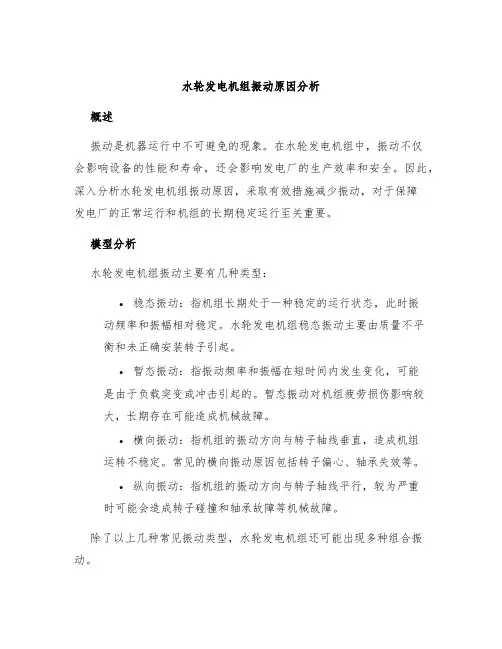

水轮发电机组振动原因分析
