建筑物电气照明及防雷接地安装工程施工方案
目录
一、编制依据 (1)
二、工程概况 (1)
三、工程特点难点分析 (2)
四、施工准备 (2)
五、施工工艺 (3)
六、成品保护 (12)
七、质量保证措施 (13)
八、安全、文明施工措施 (13)
九、环境保护措施 (14)
十、应急预案 (15)
十一、消防措施 (23)
十二、绿色施工措施 (23)
十三、本方案应执行的强制性条文 (24)
附录一:质量管理网络图 (27)
附录二:安全管理网络图 (28)
附录三:施工危险识别、危险评估及风险控制对策表 (29)
一、编制依据
1、《建筑电气工程施工质量验收规范》GB50303-2015
2、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)
3、《施工现场临时用电安全技术规范(附条文说明)》JGJ46-2005
4、《电力建设施工质量验收及评定规程》第一部分:土建工程DL/T5210.1-2012
5、《电力建设安全工作规程(第1部分:火力发电)》DL5009.1-2014
6、《工程建设标准强制性条文》(电力部分)2011年版
7、《工程建设标准强制性条文》(工业建筑部分)(2013年版)
8、本公司综合管理手册、程序文件
9、《工程工程建设承包服务合同》
二、工程概况
1、综述
本标段工程主要包括主厂房、A列外场地构筑物照明、继电器楼及屋外配电装置等照明及主厂房防雷接地。主厂房、A列外场地构筑物照明、继电器楼及屋外配电装置等包含镀锌钢管敷设、管内穿线、插座安装、开关安装、照明配电箱安装、灯具安装等。主厂房防雷接地避雷带引下线采用80*8热镀锌扁钢,引至室外地面后,直接及厂区室外接地网连接。
2、工程关系
工程名称:
工程地点:
业主单位:
监理单位:
设计单位:
施工单位:浙江
三、工程特点难点分析
1、施工条件差、场地拥挤,受周边环境干扰大,给材料运输、堆放及施工人员作业带来较大的困难。
2、立体、交叉作业多,受其它施工单位影响较大,且照明要求见缝插针式的施工;故其它工种、专业对照明工程产生一定的损坏在所难免,一定要做好日常维护和保养工作。
3、有些建筑层高比较高,对管内穿线、灯具安装影响较大,必须要求现场管理人员合理安排施工顺序,做好关键工作及关键工序的安排和协调。
四、施工准备
1、认真熟悉图纸,根据施工方案,技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。
2、核对有关专业图纸,查看照明线路、配电箱等排放位置是否合理可行,发现问题及时及业主、监理及及设计人员研究解决,办理洽商手续。
3、查镀锌钢管、电缆、配电箱及组件等是否符合设计要求和质量标准。
4、要安排合理的施工顺序,避免工种交叉作业干扰,影响施工。
5、劳动力准备:施工员1名,作业人员10名。
6、主要机械设备准备

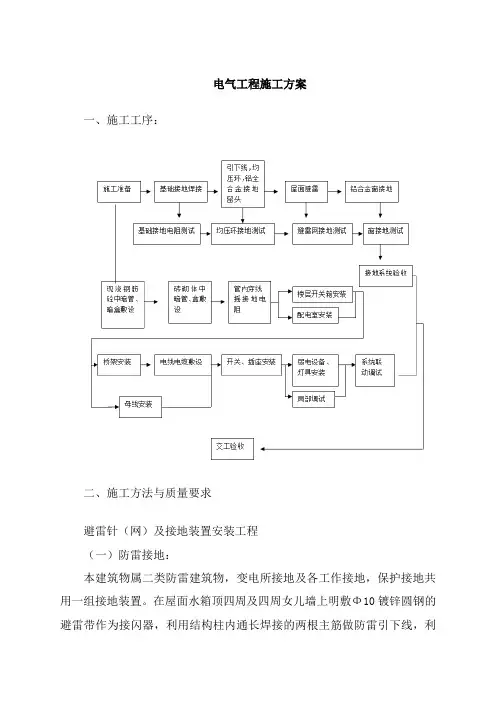

五、施工工艺
1、镀锌钢管明敷、暗敷敷设:
1.1镀锌钢管明配采用支、吊架及沿墙、梁、柱敷设
1.2镀锌钢管之间连接一律采用丝扣连接,管端套丝长度不应小于管接头长度的1/2,管管、管盒接头处用接地卡和双色软导线相连接作接零处理。
1.3管子及开关盒、配电箱之间连接用锁紧螺母连接,露出螺母的丝扣为2~4扣。
1.4钢管不应有折扁、砂眼,管内无铁屑及毛剌等杂物,切断口应锉平,管口应刮光。
1.5埋于地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管保护。
1.6电线管路的弯曲处,不应有折皱,凹穴和裂缝等现象,弯扁程度不应大于管外径的10%,弯曲半径应符合下列要求:
a、明配时,一般不小于管外径的6倍;如只有一个弯时,可不小于管外径的4倍;
b、暗配时,不应小于管外径的6倍;埋设于地下或混凝土内时,不应小于管外径的6倍。
1.7在电线管路超过下列长度时,中间应加装接线盒。其位置应便于穿线。
a、管子长度每超过30m,无弯曲时;
b、管子长度每超过20m,有一个弯时;
c、管子长度每超过15m,有二个弯时;
d、管子长度每超过8m,有三个弯时。
1.8管子敷设应平直、牢固、排列整齐。
1.9明管敷设采用吊装,支架敷设或沿墙安装时,固定点的距离应均匀,管卡及终端、转弯中点、电气器具或接线盒边缘的距离为150---500mm。中间固定点间的最大允许距离DN15~DN20为1.5m,DN25~DN32为2m。
1.10管道穿过伸缩缝和沉降缝时,应按规范规定装设补偿器装置。
1.11水平或垂直敷设明配管允许偏差值,管路在2m以内时偏差值为3mm,全长不应超过管子内径的1/2。
1.12配线工程用的金属附件,均应用镀锌制品。
1.13 扫管穿带线:
对于现浇混凝土结构,如墙、楼板应及时进行扫管,即随拆模随扫管这样能够及时发现堵管不通现象,便于处理因为在混凝土未终凝时,修补管路。
对于砖混结构墙体,在抹灰前进行扫管,有问题时修改管路,便于土建修复。经过扫管后确认管路畅通,及时穿好带线,并将管口、盒口、箱口堵好,加强成品配管保护,防止出现二次堵塞管路现象。
1.14 管路保护应符合以下规定:
穿过变形缝处有补偿装置,补偿装置能活动自如,穿过建筑物和设备基础处,应加保护管;补偿装置平正,管口光滑,内锁母及管子连接可靠,加套保护管在隐蔽工程记录中标示正确
2、配线
2.1敷设的导线应便于检查、更换。
2.2导线的连接应符合下列要求:
a、在剖开导线的绝缘层时,不应损伤线芯;
b、铜芯导线的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接,或参照“建筑电气安装工程图集”中有关导线通接的做法来施工;
c、分支线连接的接头处,干线不应受来自支线的横向拉力;
d、截面为10平方毫米及以下的单股铜芯线、截面为2.5平方毫米及以下的多股铜芯线及电气器具的端子可直接连接,但多股铜芯线的线芯应先拧紧,搪锡后再连接;
e、使用压接法连接铜芯导线时,连接管、接线端子、压模的规格应及线芯截面相符;
f、绝缘导线的中间和分支接头处,应用绝缘带包缠均匀、严密,并不低于原有的绝缘强度;在接线端子的端部及导线绝缘层的空隙处,应用绝缘带包缠严密。
2.3明配线路的中心线允许偏差值小于5毫米。
2.4配线工程结束后,应进行绝缘检查,并有测量记录。
2.5穿在管内绝缘导线的额定电压不应低于500伏。
2.6管内穿线宜在建筑物的抹灰及地面工程结束后进行,在穿入导线之前,应将管中的积水及杂物清除干净。
2.7不同回路、不同电压不得穿入同一根管子内,但下列几种回路可除外:
a、同一台设备的电机回路和无抗干扰要求的控制回路;
b、照明花线的所有回路;
c、同类照明的几个回路,但管内导线总数不应多于5根。
2.8同一交流回路导线必须穿于同一钢管内。
2.9导线在管内不得有接头和扭结,其接头应在接线盒内连接。
2.10管内导线的总截面积(包括外护层)不应超过管子截面积的40%。
2.11导线穿入钢管后,在导线出口处,应装护线套保护导线;在不进入盒(箱)内的垂直管口,穿入导线后,应将管口作密封处理。
3、灯具安装
3.1工艺流程
3.2施工准备
3.3灯具检查
灯具的规格、型号、安装方式、使用场所及相关资料是否符合现场要求;灯具的各部件是否齐全,是否已做好防腐处理;灯具接地装置是否合格;穿入灯箱的导线在分支连接处应固定,免受额外应力和磨损;灯箱内的导线要远离光源,高温灯具应采用耐高温线并采取隔热措施;
疏散指示灯等标志灯的指示方向正确;应急灯必须灵敏可靠,应急时间
