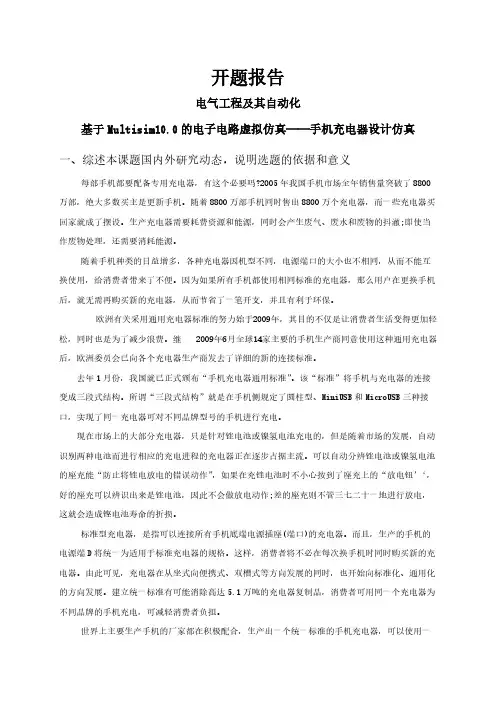

基于Multisim10.0的电子电路虚拟仿真——手机充电器设计仿真【开题报告】
开题报告
电气工程及其自动化
基于Multisim10.0的电子电路虚拟仿真——手机充电器设计仿真一、综述本课题国内外研究动态，说明选题的依据和意义
每部手机都要配备专用充电器，有这个必要吗?2005年我国手机市场全年销售量突破了8800万部，绝大多数买主是更新手机。随着8800万部手机同时售出8800万个充电器，而一些充电器买回家就成了摆设。生产充电器需要耗费资源和能源，同时会产生废气、废水和废物的抖澈;即使当作废物处理，还需要消耗能源。
随着手机种类的日益增多，各种充电器因机型不同，电源端口的大小也不相同，从而不能互换使用，给消费者带来了不便。因为如果所有手机都使用相同标准的充电器，那么用户在更换手机后，就无需再购买新的充电器，从而节省了一笔开支，并且有利于环保。
欧洲有关采用通用充电器标准的努力始于2009年，其目的不仅是让消费者生活变得更加轻松，同时也是为了减少浪费。继2009年6月全球14家主要的手机生产商同意使用这种通用充电器后，欧洲委员会已向各个充电器生产商发去了详细的新的连接标准。
去年1月份，我国就已正式颁布“手机充电器通用标准”。该“标准”将手机与充电器的连接变成三段式结构。所谓“三段式结构”就是在手机侧规定了圆柱型、MiniUSB和MicroUSB三种接口，实现了同一充电器可对不同品牌型号的手机进行充电。
现在市场上的大部分充电器，只是针对锉电池或镍氢电池充电的，但是随着市场的发展，自动识别两种电池而进行相应的充电进程的充电器正在逐步占据主流。可以自动分辨锉电池或镍氢电池的座充能“防止将锉电放电的错误动作”，如果在充锉电池时不小心按到了座充上的“放电钮’‘，好的座充可以辨识出来是锉电池，因此不会做放电动作;差的座充则不管三七二十一地进行放电，这就会造成铿电池寿命的折损。
标准型充电器，是指可以连接所有手机底端电源插座(端口)的充电器。而且，生产的手机的电源端D将统一为适用于标准充电器的规格。这样，消费者将不必在每次换手机时同时购买新的充电器。由此可见，充电器在从坐式向便携式、双槽式等方向发展的同时，也开始向标准化、通用化的方向发展。建立统一标准有可能消除高达5.1万吨的充电器复制品，消费者可用同一个充电器为不同品牌的手机充电，可减轻消费者负担。
世界上主要生产手机的厂家都在积极配合，生产出一个统一标准的手机充电器，可以使用一
个充电器对多种手机充电，减少能源的浪费和污染。我选择这个题目，将学习的模电和数电知识综合运用，做出一个简单仿真。学习Multisim仿真软件的模块结构，仿真原理等，并结合常用电路模块的设计、仿真实例，介绍Multisim软件在电子电路中的设计与仿真。
鉴于手机用户绝大部分都是非专业用户，所以充电器基本都具有充满自停的功能，而且大部分旅充都属于快速充电器，充电时间在1-3小时左右。市场上很多充电器都标榜自己采用微电脑控制，包括一些价格非常便宜的鸭蛋型微型旅充，其实严格从充电电路上分析，很小部分充电器才能被真正意义上被成为微电脑控制（单片机控制）。一些厂家在充电线路上使用了集成块就自诩为“微电脑控制”，其实很多低成本的设计所选用的集成块都是廉价的运放集成块，而一些专用的充电控制集成块单价较高，一般用于比较高档或名牌的充电器中。所以我们不能轻信所谓微电脑控制，尤其是廉价型产品。很多产品外观类似但内部线路却大不一样，其性能也大不同。
手机充电器的待机耗电量的降低逐步成为充电器的设计过程中的一个重要环节。相比于以前的充电器，今后生产的产品将会在各项功能完善的同时进一步降低本身的待机耗电量。为了达到这一目标，可以设计一个判断AC适配器是否连接负荷(手机)的IC，当未连接负荷时，将AC适配器的直流输出方(2级电路)切换到高阻抗电路上。通过采取这一措施可以大幅减少待机时2级电路的消耗电流(可以达到数十微安)。另外，还可以在输入交流10OV方(1级电路)中设置切换电路。在未连接负荷时，通过开关切换电路来减少供应给直流输出方(2级电路)的功率，从而减少耗电量。
纵观现实生活，浪费现象比比皆是，而且呈现常态化和普遍化。社会对浪费资源的默认，实际上是对浪费行为的纵容，这既是一个经济发展问题，一个环境保护、资源开发、能源利用问题，也是一州昌导环境伦理、建设生态文明的价值和道德问题。加快建设节约型社会，首先要形成“节约光荣、浪费可耻”的良好社会氛围，在这一点上应该形成全社会的共识，为了解决充电器浪费问题，做这个软件仿真的充电器，发展推广以后，什么电器充电都能用，像万能插头一样。如果企业将节约理念融人产品制造之中，就会防止充电器泛滥造成的浪费。
设计具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电、过充、过流保护功能，带有充电和充电完成的指示灯。通过Multisim10.0仿真软件进行电路仿真调试，加深对该软件的技术难点进行研究。通过软件仿真测试，可以节省实验经费和材料的浪费，如果经济合理的话，有望得到普及，可以为更多的用户提供方便。同时，这个课题的研究可以使我很好的掌握Multisim10.0仿真软件，同时对充电器的原理也有深刻的理解。通过做成这个课题毕业设计，会使我学会研究问题的方法和收索信息整合材料的能力，同时提高了自学能力和研究精神。
二、研究的基本内容，拟解决的主要问题：
1.查阅关于Multisim软件相关文献，了解其背景等。
2.学习Multisim仿真软件的模块结构，仿真原理等，并结合常用电路模块的设计、仿真实例，介绍Multisim软件在电子电路中的设计与仿真。
3. 设计具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电、过充、过流保护功能，带有充电和充电完成的指示灯。通过Multisim10.0仿真软件进行电路仿真调试，加深对该软件的技术难点进行研究。
三、研究步骤、方法及措施：
第一阶段,需明确毕业设计任务、要求和期限，围绕毕业设计课题检索、收集资料和信息。对所收集的资料信息进行整理，完成外文资料翻译、文献综述和开题报告。
第二阶段,需根据设计内容和要求，进行初步设计，画出设计框图。
第三阶段，需按设计要求进行软件学习。
第四阶段，需按要求进行对系统软件的设计以及对充电原理的理解。
第四阶段，需做出各模块的和整体的接线图进行调试和修改。
第五阶段，需撰写毕业好论文，并按要求修改，准备答辩。
查阅于毕业设计有关资料和文献（图书馆、超星电子图书阅览室等）。经常与指导老师取得联系，一起探讨有关电路的设计方案和仿真软件的应用等问题。
四、参考文献
[1] 王冠华. Multisim8电路设计及应用.北京：国防工业出版社，2006.
[2] 康华光.电子技术基础(模拟部分)第四版. 北京：高等教育出版社，1999.
[3] 闰石.数字电子技术基础(第二版) . 北京：高等教育出版社，1988.
[4] 朱力恒．电子技术仿真实验教程［M］．北京：电子工业出版社，2003．
[5] 李良荣．现代电子设计技术：基于Multisim7&Ultiboard2001．机械工业出版社．2004．
[6] 谢自美.电子线路设计.实验.测试. 武汉：华中理工大学出版社，1998.
[7] 路秋生. 常用充电器设计与制作［M］．北京：机械工业出版社，2001.
电路分析与仿真
课程设计任务书 学院信息工程学院班级自动化2班姓名XXX 设计起止日期2012.12.24~~2012.12.28 设计题目：电路分析与仿真 设计任务（主要技术参数）： 指导教师评语： 成绩：签字： 年月日 课程设计说明书 一、课程设计的目的 电路原理是本专业以后所涉及到专业课的基础，将电路原理的理论知识弄懂、弄明白是为了以后学习专业课的时候能够更好的去实践。理论是实践的基础，只有掌握了基本的电路分析、计算的方法才会将以后的专业课融会贯通。 电路原理课程设计是理论教学之后的一个综合性实践教学环节，是对课程理论和课程实验的综合和补充。学会并利用一种电路分析软件，对电路进行分析、计算和仿真，通过查找资料，选择方案，设计电路，撰写报告，完成一个较完整的设计过程，将抽象的理论知识与实际电路设计联系在一起，使学生在掌握电路基本设计
方法的同时，加深对课程知识的理解和综合应用，培养学生综合运用基础理论知识和专业知识解决实际工程设计问题的能力，以及工程意识和创新能力。 二、课程设计的基本要求 通过本次的课程设计可以更娴熟的掌握一些电路分析的基本方法，更进一步掌握所学的理论知识。完成指定的题目和仿真任务，掌握仿真方法和学会写设计报告。1．明确设计任务 对设计任务进行具体分析，充分了解性能，指标，内容以及要求，明确应完成的任务。 2．方案选择与论证 通过查阅资料对不同的设计方案进行比较论证，根据现有的条件选择合适的设计方案，力争作到合理，可靠，经济，先进，便于实现，绘制出整体框图。 3．单元电路设计 确定各个单元的电路结构，计算元件参数（写出主要计算过程和公式），选择器件。 4．绘制原理图 用MATLAB绘制完整的原理图，在图中表明主要测试点以及理想情况下的参数值（或波形），列出元件表。 5．仿真验证 有条件时应该对所设计电路进行仿真，记录仿真结果，注意和理论值相比较，相差过大时应查明原因并即使修正，直到满足设计要求。 三、设计任务 本次课设采用一个电流源is1,两个电压源us1和us4,is1=1A,us1=30V,us4=5V,R1至R4的阻值分别为5Ω，5Ω,30Ω,20Ω,求流经R3的电流I，并仿真。 电路图连接如下 四、课程设计的主要内容 仿真软件的选择：
(完整版)智能电子电路设计与制作期末试卷A
淮安信息职业技术学院2012-2013学年度第2学期 《智能电子电路设计与制作》期末试卷A 一、填空题（每空0.5分）共15分 1、MEGA16单片机I/O 端口的方向寄存器作用是（对端口输入输出选择）。 2、MEGA16单片机I/O 端口的输入寄存器作用是（ 判断端口电平高低 ）。 3、MEGA16单片机I/O 端口的数据寄存器作用是（对端口写入“1”或“0” ）。 4、ATmega16单片机是（ 8 ）位单片机。 5、MCUCR 寄存器是（ 控制寄存器 ），用于设置 INTO 和INT1的中断（ 触发）方式。 6、GICR 寄存器是（ 中断控制寄存器 ），用于设置外部中断的中断（允许 ）位。 7、全局中断使能位是（状态）寄存器中的 第（ 七 ）位 即（ BIT/7 ）位。 8、TCNT0是定时器（ T/C0）的（数据 ）寄存器，作用是（ 对计数器进行读写 ）。 9、T/C0的计数时钟源可以来自（ 内部 ）和（ 外部 ）两种。 10、T/C0工作在普通模式时，（ 计数初值 ）由TCNTO 设置，最大值为（ OXFFFF ）。 11、使用MEGA16单片机的AD 相关寄存器有（ AD 多工选择寄存器 ）、（ ADC 控制和状态寄存器A ）、（ ADC 数据寄存器）、（ 特殊功能IO 寄存器 ）。 12、MEGA16单片机TWI 相关寄存器有（ TWI 比特率寄存器 ）、( TWI 控制寄存器 )、（ TWI 状态寄存器 ）、（ TWI 数据寄存器 ）。 13、MEGA16单片机与SPI 相关的寄存器有（ SPI 控制寄存器 ）、（ SPI 状态寄存器 ）。 14、24C08是具有（ I 2c ）总线协议的非易失性存储器。 15、USART 模块的管脚发送数据管脚名称为（ TXD ）。 二、选择题（每题3分，共45分） 1. MCUCR 寄存器中的中断触发模式位是？（D ） A 、ICS00\ICS01 B 、ICS10\ICS11 C 、SM2 D 、A 和B 2. ATmega16的GICR 寄存器中外部中断0的中断使能位是（B ） A 、INT1 B 、INT0 C 、INT2 D 、INT3 3.多位数码管显示器通常采用（B ）法显示 系部： 班级： 学号： 姓名：
电气原理图设计方法及实例分析
电气原理图设计方法及实例分析 【摘要】本文主要对电气原理图绘制的要求、原则以及设计方法进行了说明，并通过实例对设计方法进行了分析。 【关键词】电气原理图；设计方法；实例 继电-接触器控制系统是由按钮、继电器等低压控制电器组成的控制系统，可以实现对 电力拖动系统的起动、调速等动作的控制和保护，以满足生产工艺对拖动控制的要求。继电-接触器控制系统具有电路简单、维修方便等许多优点，多年来在各种生产机械的电气控制 中获得广泛的应用。由于生产机械的种类繁多，所要求的控制系统也是千变万化、多种多样的。但无论是比较简单的，还是很复杂的控制系统，都是由一些基本环节组合而成。因此本节着重阐明组成这些控制系统的基本规律和典型电路环节。这样，再结合具体的生产工艺要求，就不难掌握控制系统的分析和设计方法。 一、绘制电气原理图的基本要求 电气控制系统是由许多电气元件按照一定要求连接而成，从而实现对某种设备的电气自动控制。为了便于对控制系统进行设计、研究分析、安装调试、使用和维修，需要将电气控制系统中各电气元件及其相互连接关系用国家规定的统一图形符号、文字符号以图的形式表示出来。这种图就是电气控制系统图，其形式主要有电气原理图和电气安装图两种。 安装图是按照电器实际位置和实际接线电路，用给定的符号画出来的，这种电路图便于安装。电气原理图是根据电气设备的工作原理绘制而成，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。绘制电气原理图应按GB4728-85、GBTl59-87等规定的标 准绘制。如果采用上述标准中未规定的图形符号时，必须加以说明。当标准中给出几种形式时，选择符号应遵循以下原则： ①应尽可能采用优选形式； ②在满足需要的前提下，应尽量采用最简单形式； ③在同一图号的图中使用同一种形式。 根据简单清晰的原则，原理图采用电气元件展开的形式绘制。它包括所有电气元件的导电部件和接线端点，但并不按照电气元件的实际位置来绘制，也不反映电气元件的大小。由于电气原理图具有结构简单、层次分明、适于研究等优点，所以无论在设计部门还是生产现场都得到广泛应用。 控制电路绘制的原则： ①原理图一般分主电路、控制电路、信号电路、照明电路及保护电路等。 ②图中所有电器触头，都按没有通电和外力作用时的开闭状态（常态）画出。 ③无论主电路还是辅助电路，各元件应按动作顺序从上到下、从左到右依次排列。 ④为了突出或区分某些电路、功能等，导线符号、连接线等可采用粗细不同的线条来表示。 ⑤原理图中各电气元件和部件在控制电路中的位置，应根据便于阅读的原则安排。同一电气元件的各个部件可以不画在一起，但必须采用同一文字符号标明。 ⑥原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆卸或测试点用空心圆点表示；无直接电联系的交叉点则不画圆点。 ⑦对非电气控制和人工操作的电器，必须在原理图上用相应的图形符号表示其操作方式。 ⑧对于电气控制有关的机、液、气等装置，应用符号绘出简图，以表示其关系。 二、分析设计法及实例设计分析 根据生产工艺要求，利用各种典型的电路环节，直接设计控制电路。这种设计方法比较简单，但要求设计人员必须熟悉大量的控制电路，掌握多种典型电路的设计资料，同时具有丰富的设计经验，在设计过程中往往还要经过多次反复地修改、试验，才能使电路符合设计
模拟电路课程设计心得体会
模拟电路课程设计心得 体会 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
精选范文:《模拟电路》课程设计心得体会(共2篇)本学期我们开设了《模拟电路》与《数字电路》课，这两门学科都属于电子电路范畴，与我们的专业也都有联系，且都是理论方面的指示。正所谓“纸上谈兵终觉浅，觉知此事要躬行。”学习任何知识，仅从理论上去求知，而不去实践、探索是不够的，所以在本学期暨模电、数电刚学完之际，紧接着来一次电子电路课程设计是很及时、很必要的。这样不仅能加深我们对电子电路的任职，而且还及时、真正的做到了学以致用。这两周的课程设计，先不说其他，就天气而言，确实很艰苦。受副热带高气压影响，江南大部这两周都被高温笼罩着。人在高温下的反应是很迟钝的，简言之，就是很难静坐下来动脑子做事。天气本身炎热，加之机房里又没有电扇、空调，故在上机仿真时，真是艰熬，坐下来才一会会，就全身湿透，但是炎炎烈日挡不住我们求知、探索的欲望。通过我们不懈的努力与切实追求，终于做完了课程设计。在这次课程设计过程中，我也遇到了很多问题。比如在三角波、方波转换成正弦波时，我就弄了很长时间，先是远离不清晰，这直接导致了我无法很顺利地连接电路，然后翻阅了大量书籍，查资料，终于在书中查到了有关章节，并参考，并设计出了三角波、方波转换成正弦波的电路图。但在设计数字频率计时就不是那么一帆风顺了。我同样是查阅资料，虽找到了原理框图，但电路图却始终设计不出来，最后实在没办法，只能用数字是中来代替。在此，我深表遗憾!这次课程设计让我学到了很多，不仅是巩固了先前学的模电、数电的理论知识，而且也培养了我的动手能力，更令我的创造性思维得到拓展。希望今后类似这样课程设计、类似这样的锻炼机会能更多些!
2011.12.30(修改)电路与模拟电子技术实验指导书
电路与模拟电子技术 实验指导书 王凤歌 （修改于2011.12.30） 1
实验一直流网络定理 一、实验目的 1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。 2、用实验方法验证戴维南定理的正确性。 3、学习线性含源一端口网络等效电路参数的测量方法。 4、验证功率输出最大条件。 二、实验属性（验证性） 三、实验仪器设备及器材 1、电工实验装置（DG011T、DY031T、DG053T） 2、电阻箱 四、实验要求 1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。 2. 防止电源两端碰线短路。 3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。 4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。 五、实验原理 1、基尔霍夫定律是集总电路的基本定律。它包括电流定律和电压定律。 基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。即 ∑I = 0 基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。即 ∑U = 0 2、迭加原理是线性电路的一个重要定理。 独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。 3、戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图1-1所示，其理想电压源的电压等于原网络端口的开路电压U OC，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R0。 图1-1 2
电子电路设计与制作教学大纲
《电子电路设计与制作》教学大纲1．课程中文名称：电子电路设计与制作 2．课程代码： 3．课程类别：实践教学环节 4．课程性质：必修课 5．课程属性：独立设课 6．电子技术课程理论课总学时:256总学分：16 电子电路设计与制作学时：3周课程设计学分：3 7．适用专业：电子信息类各专业 8．先修课程：电路分析基础、模拟电子技术、数字电子技术、PCB电路设计一、课程设计简介 实验课、课程设计、毕业设计是大学阶段既相互联系又相互区别的三大实践性教学环节。实验课是着眼于实验验证课程的基本理论，培养学生的初步实验技能；毕业设计是针对本专业的要求所进行的全面的综合训练；而课程设计则是针对某几门课程构成的课程群的要求，对学生进行综合性训练，培养学生运用课程群中所学到的理论学以致用，独立地解决实际问题。电子电路设计与制作是电子信息类各专业必不可少的重要实践环节，它包括设计方案的选择、设计方案的论证、方案的电路原理图设计、印制板电路（即PCB）设计、元器件的选型、元器件在PCB板上的安装与焊接，电路的调试，撰写设计报告等实践内容。电子电路设计与制作的全过程是以学生自学为主，实践操作为主，教师的讲授、指导、讨论和研究相结合为辅的方式进行，着重就设计题目的要求对设计思路、设计方案的形成、电路调试和参数测量等展开讨论。 由指导教师下达设计任务书（学生自选题目需要通过指导教师和教研室共同审核批准），讲解示范的案例，指导学生各自对自己考虑到的多种可行的设计方案进行
比较，选择其中的最佳方案并进行论证，制作出满足设计要求的电子产品，撰写设计报告。需要注意是，设计方案的原理图须经Proteus软件仿真确信无误后，才能进行印刷电路图的制作，硬件电路的制作，以避免造成覆铜板、元器件等材料的浪费。电路系统经反复调试，完全达到（或超过）设计要求后，再完善设计报告。设计的整个过程在创新实验室或电子工艺实验室中完成。 二、电子电路设计与制作的教学目标与基本要求 教学目标： 1、通过课程设计巩固、深化和扩展学生的理论知识，提高综合运用知识的能力，逐步提升从事工程设计的能力。 2、注重培养学生正确的工程设计思想，掌握工程设计的思路、内容、步骤和方法。使学生能根据设计要求和性能参数，查阅文献资料，收集、分析类似电路的性能，并通过设计、安装、焊接、调试等实践过程，使电子产品达到设计任务书中要求的性能指标的能力。 3、为后续的毕业设计打好基础。课程设计的着眼点是让学生开始从理论学习的轨道上逐渐转向实际运用，从已学过的定性分析、定量计算的方法，逐步掌握工程设计的步骤和方法，了解工程设计的程序和实施方法；通过课程设计的训练，可以给毕业设计提供坚实的铺垫。 4、培养学生获取信息和综合处理信息的能力，文字和语言表达能力以及协调工作能力。课程设计报告的撰写，为今后从事技术工作撰写科技报告和技术文件打下基础。 5、提高学生运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。 基本要求： 1、能够根据设计任务和指标要求，综合运用电路分析、电子技术课程中所学到的理论知识与实践操作技能独立完成一个设计课题的工程设计能力。 2、会根据课题需要选择参考书籍，查阅手册、图表等有关文献资料。能独立思考、深入钻研课程设计中所遇到的问题，培养自己分析问韪、解决问题的能力。
电子技术课程设计的基本方法和步骤模板
电子技术课程设计的基本方法和步骤
电子技术课程设计的基本方法和步骤 一、明确电子系统的设计任务 对系统的设计任务进行具体分析, 充分了解系统的性能、指标及要求, 明确系统应完成的任务。 二、总体方案的设计与选择 1、查阅文献, 根据掌握的资料和已有条件, 完成方案原理的构想; 2、提出多种原理方案 3、原理方案的比较、选择与确定 4、将系统任务的分解成若干个单元电路, 并画出整机原理框图, 完成系统的功能设计。 三、单元电路的设计、参数计算与器件选择 1、单元电路设计 每个单元电路设计前都需明确本单元电路的任务, 详细拟订出单元电路的性能指标, 与前后级之间的关系, 分析电路的组成形式。具体设计时, 能够模拟成熟的先进电路, 也能够进行创新和改进, 但都必须保证性能要求。而且, 不但单元电路本身要求设计合理, 各单元电路间也要相互配合, 注意各部分的输入信号、输出信号和控制信号的关系。 2、参数计算 为保证单元电路达到功能指标要求, 就需要用电子技术知识对参数进行计算, 例如放大电路中各电阻值、放大倍数、振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理, 正确利用计算公式, 计算的参数才能满足设计要求。 参数计算时, 同一个电路可能有几组数据, 注意选择一组能完成
电路设计功能、在实践中能真正可行的参数。 计算电路参数时应注意下列问题: （1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。 （2）元器件的极限必须留有足够的裕量, 一般应大于额定值的 1.5倍。 （3）电阻和电容的参数应选计算值附近的标称值。 3、器件选择 ( 1) 阻容元件的选择 电阻和电容种类很多, 正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同, 有些电路对电容的漏电要求很严, 还有些电路对电阻、电容的性能和容量要求很高, 例如滤波电路中常见大容量( 100~3000uF) 铝电解电容, 为滤掉高频一般还需并联小容量( 0.01~0.1uF) 瓷片电容。设计时要根据电路的要求选择性能和参数合适的阻容元件, 并要注意功耗、容量、频率和耐压范围是否满足要求。 ( 2) 分立元件的选择 分立元件包括二极管、晶体三极管、场效应管、光电二极管、晶闸管等。根据其用途分别进行选择。选择的器件类型不同, 注意事项也不同。 ( 3) 集成电路的选择 由于集成电路能够实现很多单元电路甚至整机电路的功能, 因此选用集成电路设计单元电路和总体电路既方便又灵活, 它不但使系统体积缩小, 而且性能可靠, 便于调试及运用, 在设计电路时颇受欢迎。选用的集成电路不但要在功能和特性上实现设计方案, 而且要满足功耗、电压、速度、价格等方面要求。 4、注意单元电路之间的级联设计, 单元电路之间电气性能的 相互匹配问题, 信号的耦合方式
模拟电路课程设计题目
电子技术（模拟电路部分）课程设计题目 一、课程设计要求 1、一个题目允许两个人选择，共同完成电子作品，但课程设计报告必须各自独立完成。 2、课程设计报告按给定的要求完成，要上交电子文档和打印文稿（A4）。 3、设计好的电子作品必须仿真，仿真通过后，经指导老师检查通过后再进行制作。 4、电子作品检查时间：2010年3月4日，检查通过作品需上交。 4、课程设计报告上交时间：2010年5月20日前。 二、课程设计题目 方向一、波形发生器设计 题目1：设计制作一个产生方波－三角波－正弦波函数转换器。 设计任务和要求 ①输出波形频率范围为0.02Hz~20kHz且连续可调； ②正弦波幅值为±2V，； ③方波幅值为2V； ④三角波峰-峰值为2V，占空比可调； ⑤设计电路所需的直流电源可用实验室电源。 题目2：设计制作一个产生正弦波－方波－三角波函数转换器。 设计任务和要求 ①输出波形频率范围为0.02Hz~20kHz且连续可调； ②正弦波幅值为±2V，； ③方波幅值为2V； ④三角波峰-峰值为2V，占空比可调； ⑤设计电路所需的直流电源可用实验室电源。 题目3：设计制作一个产生正弦波－方波－锯齿波函数转换器。 设计任务和要求 ①输出波形频率范围为0.02Hz~20kHz且连续可调； ②正弦波幅值为±2V，； ③方波幅值为2V； ④锯齿波峰-峰值为2V，占空比可调；
⑤设计电路所需的直流电源可用实验室电源。 题目4：设计制作一个方波/三角波/正弦波/锯齿波函数发生器。 设计任务和要求 ①输出波形频率范围为0.02Hz~20kHz且连续可调； ②正弦波幅值为±2V； ③方波幅值为2V，占空比可调； ④三角波峰-峰值为2V； ⑤锯齿波峰-峰值为2V； ⑥设计电路所需的直流电源可用实验室电源。 方向二、集成直流稳压电源设计 题目1：设计制作一串联型连续可调直流稳压正电源电路。 设计任务和要求 ①输出直流电压1.5∽10V可调； ②输出电流I O m=300mA；（有电流扩展功能） ③稳压系数Sr≤0.05； ④具有过流保护功能。 题目2：设计制作一串联型连续可调直流稳压负电源电路。 设计任务和要求 ①输出直流电压1.5∽10V可调； ②输出电流I O m=300mA；（有电流扩展功能） ③稳压系数Sr≤0.05； ④具有过流保护功能。 题目3：设计制作一串联型二路输出直流稳压正电源电路。 设计任务和要求 ①一路输出直流电压12V；另一路输出5－12V连续可调直流稳压电源； ②输出电流I O m=200mA； ③稳压系数Sr≤0.05；
完整版模拟电子电路实验报告
. 实验一晶体管共射极单管放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R 和R组成的分压电路，并在发射极中接有电阻R，以稳定放大器的静态工EB1B2作点。当在放大器的输入端加入输入信号u后，在放大器的输出端便可得到一i个与u相位相反，幅值被放大了的输出信号u，从而实现了电压放大。0i 图2－1 共射极单管放大器实验电路 在图2－1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B2B1基极电流I时（一般5～10倍），则它的静态工作点可用下式估算B教育资料．. R B1U?U CCB R?R B2B1 U?U BEB I??I EC R E
）R＋R＝UU－I（ECCCCEC电压放大倍数 RR // LCβA??V r be输入电阻 r R/// R＝R/beiB1 B2 输出电阻 R R≈CO由于电子器件性能的分散性比较大，因此在设计和制作晶 体管放大电路时， 为电路设计提供必离不开测量和调试技术。在设计前应测量所用元器件的参数，还必须测量和调试放大器的静态工作点和各要的依据，在完成设计和装配以后，因此，一个优质放大器，必定是理论设计与实验调整相结合的产物。项性能指标。除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。消除干扰放大器静态工作点的测量与调试，放大器的测量和调试一般包括：与自激振荡及放大器各项动态参数的测量与调试等。、放大器静态工作点的测量 与调试 1 静态工作点的测量1) 即将放大的情况下进行，＝u 测量放大器的静态工作点，应在输入信号0 i教育资料． . 器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位U、U和U。一般实验中，为了避 ECCB免断开集电极，所以采用测量电压U或U，然后算出I的方法，例如，只要 测CEC出U，即可用E UU?U CECC??II?I，由U确定I（也可根据I），算出CCC CEC RR CE同时也能算出U＝U－U，U＝U－U。EBEECBCE为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流I（或U）的调整与测试。 CEC静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u的负半周将被削底，O 如图2－2(a)所示；如工作点偏低则易产生截止失真，即u的正半周被缩顶（一 O般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端 加入一定的输入电压u，检查输出电压u的大小和波形是否满足要求。如不满Oi
电子电路设计及仿真
信息与电气工程学院 通信工程CDIO一级项目 设计说明书 （2014/2015学年第二学期） 题目：电子电路设计及仿真 班级组数： 学生姓名： 学号： 设计周数：14周
2015年5月31日 一、电源设计 直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成，变压器把市电交流电压变成为直流电；经过滤波后，稳压器在把不稳定的直流电压变为稳定的直流电流输出。本设计主要采用单路输出直流稳压，构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电变为稳定的直流电，并实现固定输出电压5V。 1.1设计要求 1.1.1 输入：～220V，50Hz； 1.1.2 输出：直流 5V(1组) 1.2设计过程 1.2.1直流稳压电源设计思路 （1）电网供电电压交流220V（有效值）50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波、稳压电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成分。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。 1.2.2直流稳压电源原理 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图1.1。 工频交流脉动直流 直流负载 图1.1 直流稳压电源方框图 其中 （1）电源变压器是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变化由变压器的副边电压确定。 （2）整流电路，利用二极管单向导电性，把50Hz的正弦交流电变换成脉动的直流电。电路图如1.2。
电子系统设计的基本原则和方法
电子系统设计的基本原则和设计方法 一、电子系统设计的基本原则： 电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。具体如下： 1、整体性原则 在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。 整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。离开了综合的分析是盲目的，不全面的。（2）在以分析为主的过程中往往包含着小的综合。即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。（3）综合不许以分析为基础。只有对电子系统的分析了解打到一定程度以后，才能进行综合。没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。 2、最优化原则 最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而
指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。 3、功能性原则 任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。 4、可靠性与稳定性原则 电子电路是各种电气设备的心脏，它决定着电气设备的功能和用途，尤其是电气设备性能的可靠性更是由其电子电路的可靠性来决定的。电路形式及元器件选型等设计工作，设计方案在很大程度上也就决定可靠性，在电子电路设计时应遵循如下原则：只要能满足系统的性能和功能指标就尽可能的简化电子电路结构；避免片面追求高性能指标和过多的功能；合理划分软硬件功能，贯彻以软代硬的原则，使软件和硬件相辅相成；尽可能用数字电路代替模拟电路。影响电子电路可靠性的因素很多，在发生的时间和程度上的随机性也很大，在设计时，对易遭受不可靠因素干扰的薄弱环节应主动地采取可靠性保障措施，使电子电路遭受不可靠因素干扰时能保持稳定。抗干扰技术和容错设计是变被动为主动的两个重要手段。 5、性能与价格比原则 在当今竞争激烈的市场中，产品必须具有较短的开发设计周期，以及出色的性能和可靠性。为了占领市场，提高竞争力，所设计的产品应当成本低、性能好、
电子电路仿真分析与设计
上海大学 模拟电子技术课程 实践项目 项目名称：_电子电路仿真分析与设计_指导老师：_______李智华________ 学号：______12122272_______ 姓名：_______翟自协________ 日期：_____2014/1/27______
电子电路仿真软件PSPICE 题目一：放大电路电压增益的幅频响应与相频响应 电路如图所示，BJT为NPN型硅管，型号为2N3904，放大倍数为50，电路其他元件参数如图所示。求解该放大电路电压增益的幅频响应和相频响应。 步骤如下： 1、绘制原理图如上图所示。 2、修改三极管的放大倍数Bf。选中三极管→单击Edit→Model→Edit Instance Model， 在Model Ediror中修改放大倍数Bf＝50。 3、由于要计算电路的幅频响应和相频响应，需设置交流扫描分析，所以电路中需要有交流源。 双击交流源v1设置其属性为：ACMAG=15mv,ACPHASE=0。 4、设置分析类型： 选择Analysis→set up→AC Sweep，参数设置如下：
5、Analysis→Simulate，调用Pspice A/D对电路进行仿真计算。 6、Trace→ Add（添加输出波形），，弹出Add Trace对话框，在左边的列表框中选中v(out)，单击右边列表框中的符号“/”，再选择左边列表框中的v(in)，单击ok按钮。 仿真结果如下：
上面的曲线为电压增益的幅频响应。要想得到电压增益的相频响应步骤如下：在probe下，选择Plot→ Add Plot（在屏幕上再添加一个图形）。如下图所示： 单击Trace→ Add（添加输出波形），弹出Add Trace对话框，单击右边列表框中的符号“P”，在左边的列表框中选中v(out)，单击右边列表框中的符号“-”，再单击右边列表框中的符号“P”，再选择左边列表框中的v(in)，单击ok按钮。函数P（）用来求相位。
电子电路设计的一般方法和步骤
电子电路设计的一般方法与步骤 一、总体方案的设计与选择 1.方案原理的构想 (1)提出原理方案 一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。 (2)原理方案的比较选择 原理方案提出后，必须对所提出的几种方案进行分析比较。在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。 2.总体方案的确定 原理方案选定以后，便可着手进行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单元电路构成，亦可能由许多单元电路构成。为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单元电路或器件带来不利，并使单元电路之间的相互连接复杂化；但太粗将使单元电路本身功能过于复杂，不好进行设计或选择。总之,
应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。 二、单元电路的设计与选择 1.单元电路结构形式的选择与设计 按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。 满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。 2.元器件的选择 (1)元器件选择的一般原则 元器件的品种规格十分繁多，性能、价格和体积各异，而且新品种不断涌现，这就需要我们经常关心元器件信息和新动向，多查阅器件手册和有关的科技资料，尤其要熟悉一些常用的元器件型号、性能和价格，这对单元电路和总体电路设计极为有利。选择什么样的元器件最合适，需要进行分析比较。首先应考虑满足单元电路对元器件性能指标的要求，其次是考虑价格、货源和元器件体积等方面的要求。 (2)集成电路与分立元件电路的选择问题 随着微电子技术的飞速发展，各种集成电路大量涌现，集成电路的应用越来越广泛。今天，一块集成电路常常就是具有一定功能的单元电路，它的性能、体积、成本、安装调试和维修等方面一般都优于由分立元件构成的单元电路。 优先选用集成电路不等于什么场合都一定要用集成电路。在某些特殊情况，如：在高频、宽频带、高电压、大电流等场合，集成电路往往还不能适应，有时仍需采用分立元件。另外，对一些功能十分简单的电路，往往只需一只三极管或一只二极管就能解决问题，就不必选用集成电路。
模拟电子课程设计仿真
1、集成运放的应用电路 （1）参考电路图如下： （2）应用仿真库元件，3D元件分别进行仿真，熟悉示波器的使用2、电流/电压（I/V）转换器的制作与调试 （1）参考电路图如下：
（2）要求将0~10毫安电流信号转换成0~10伏电压信号。（3）分析电路的工作过程，完成制作与调试。 （4）填写下表，分析结果。 3、电压/电流（V/I）转换器的制作与调试（1）参考电路图如下： （2）要求将0~10伏电压信号转换成0~10毫安电流信号。（3）分析电路的工作过程，完成制作与调试。 （4）填写下表，分析结果。
4、电子抢答器制作 （1）参考电路图如下： （2）电路的工作原理： 本电路使用一块时基电路NE555，其高电平触发端6脚和低电平触发端2脚相连，构成施密特触发器，当加在2脚和6脚上的电压超2/3V CC时，3脚输出低电平，当加在2脚和6脚上的电压低于1/3V CC时，3脚输出高电平。按下开关SW，施密特触发器得电，因单向可控硅SCR1~SCR4的控制端无触发脉冲，SCR1~SCR4关断，2脚和6脚通过R1接地而变为低电平，所以3脚输出高电平，绿色发光二极管LED5发光，此时抢答器处于等待状态。 K1~K4为抢答键，假如K1最先被按下，则3脚的高电平通过K1作用于可控硅SCR1的控制端，SCR1导通。红色发光二极管LED1发光，＋9V电源通过LED1和SCR1作用于NE555的2脚和6脚，施密特触发器翻转，3脚输出低电平，LED5熄灭。因3脚输出为低电平，所以此后按下K2~K4时，SCR2~SCR4不能获得触发脉冲，SCR2～SCR4维持关断状态，LED2~LED4不亮，LED1独亮说明按K1键者抢先成功，此后主持人将开关SW起落一次。复位可控硅，LED1熄灭，LED5亮，抢答器又处于等待状态。 220V市电经变压器降压，VD1~VD4整流，C滤波，为抢答器提供＋9V直流电压。VD1~VD4选IN4001,C选用220μF/15V。R1和R2选1KΩ，LED1~LED4选红色发光二极管，LED5选绿色发光二极管。SW为拨动开关，K1~K4为轻触发开关，单向可控硅选2P4M，IC 为NE555。 （3）完成电路的制作与调试。 5、交替闪光器的制作与调试 （1）参考电路图如下：
模拟电子线路实验实验报告
模拟电子线路实验实验 报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
网络高等教育 《模拟电子线路》实验报告 学习中心：浙江建设职业技术学院奥鹏学习中心层次：高中起点专科 专业：电力系统自动化技术 年级： 12 年秋季 学号： 学生姓名：
实验一常用电子仪器的使用 一、实验目的 1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2.了解并掌握数字万用表的主要功能及使用方法。 3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方 法。 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 ①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号； ②输出频率：10Hz~1MHz连续可调； ③幅值调节范围：0~10V P-P连续可调； ④波形衰减：20dB、40dB； ⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。 注意：信号源输出端不能短路。 3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： ①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 ②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。 如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。 4．试述TDS1002型示波器进行自动测量的方法。 按下“测量”按钮可以进行自动测量。共有十一种测量类型。一次最多可显示五种。 按下顶部的选项按钮可以显示“测量1”菜单。可以在“信源”中选择在其上进行测量的通道。可以在“类型”中选择测量类型。 测量类型有：频率、周期、平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。 三、预习题 1．正弦交流信号的峰-峰值=_2__×峰值，峰值=__根号2__×有效值。 2．交流信号的周期和频率是什么关系 两者是倒数关系。 周期大也就是频率小，频率大也就是周期长
PSpice 92电子电路设计与仿真
电子线路实验报告
Pspice 9.2 电子电路设计与仿真 实验报告 学号：080105011128 专业：光信 班级：081班 姓名：李萍
一、启动PSpice 9.2—Capture CLS Lite Edition 在主页下创建一个工程项目lp 二、画电路图 1.打开库浏览器选择菜单Place/Part—Add Liabray, 提取：三极管Q2N2222、电阻R、电容C、电源VDC、模拟地0/Source、信号源VSIN。 2.移动元件、器件。鼠标选中该元、器件并单击，然后压住鼠标左键拖到合适位置，放开鼠标即可。 3．翻转某一元、器件符号。 4.画电路线 选择菜单中Place/wire，此时将鼠标箭头变成一支笔。 5.为了突出输出端，需要键入标注V o字符，选择菜单Place/Net Alias—Vo OK! 6.将建立的文件（wfh.sch）存盘。 三、修改元件、器件的标号和参数
1、用鼠标箭头双击该元件符号（R或C），此时出现修改框，即可进入标号和参数的设置 2、VSIN信号电源的设置:①鼠标选中VSIN信号电源的FREQ用鼠标箭头单击（符号变为红色），然后双击，键入FREQ=1KHz、同样方法即键入VoEF=0V、VAMPL=30mv。②鼠标选中VSIN 信号电源并单击（符号变为红色）然后用鼠标箭头双击该元件符号，此时出现修改框，即可进入参数的设置，AC=30mv，鼠标选中Apply并单击，退出 3、三极管参数设置：鼠标选中三极管并单击（符号变为红色）然后，选择菜单中的Edit/Pspice Model。打开模型编辑框Edit/Pspice Model 修改Bf为50，保存，即设置Q2N2222-X的放大系数为50。 4、说明：输入信号源和输出信号源的习惯标法。 Vs、Vi、Vo（鼠标选中Place/Net Alias） 单级共射放大电路 四、设置分析功能 1、静态
模拟电路课程设计..
模拟电子技术课程设计任务书 一、课程设计的任务 通过理论设计和实物制作解决相应的实际问题，巩固和运用在《模拟电子技术》中所学的理论知识和实验技能，掌握常用模拟电路的一般设计方法，提高设计能力和实践动手能力，为以后从事电子电路设计、研发电子产品打下良好的基础。 二、课程设计的基本要求 1、掌握电子电路分析和设计的基本方法。包括：根据设计任务和指标初选电路；调查研究和设计计算确定电路方案；选择元件、安装电路、调试改进；分析实验结果、写出设计总结报告。 2、培养一定的自学能力、独立分析问题的能力和解决问题的能力。包括：学会自己分析解决问题的方；对设计中遇到的问题，能通过独立思考、查询工具书和参考文献来寻找解决方案，掌握电路测试的一般规律；能通过观察、判断、实验、再判断的基本方法解决实验中出现的一般故障；能对实验结果独立地进行分析，进而做出恰当的评价。 3、掌握普通电子电路的生产流程及安装、布线、焊接等基本技能。 4、巩固常用电子仪器的正确使用方法，掌握常用电子器件的测试技能。 5、通过严格的科学训练和设计实践，逐步树立严肃认真、一丝不苟、实事求是的科学作风，并逐步建立正确的生产观、经济观和全局观。
三、课程设计任务 课题4 逻辑信号电平测试器的设计 （一）设计目的 1、学习逻辑信号电平测试器的设计方法； 2、掌握其各单元电路的设计与测试方法； 3、进一步熟悉电子线路系统的装调技术。 （二）设计要求和技术指标 在检修数字集成电路组成的设备时，经常需要使用万用表和示波器对电路中的故障部位的高低电平进行测量，以便分析故障原因。使用这些仪器能较准确地测出被测点信号电平的高低和被测信号的周期，但使用者必须一面用眼睛看着万用表的表盘或者示波器的屏幕，一面寻找测试点，因此使用起来很不方便。 本课题所设计的仪器采用声音来表示被测信号的逻辑状态，高电平和低电平分别用不同声调的声音来表示，使用者无须分神去看万用表的表盘或示波器的荧光屏。 1、技术指标： （1）测量范围：低电平<1V，高电平>3V； （2）用1.5KH Z的音响表示被测信号为高电平； （3）用500H Z的音响表示被测信号为低电平；
电子线路设计与制作实验报告
电子线路设计与制作 实验报告 班级：电信12305班 指导老师：朱婷 小组成员：张壮安剑锋罗杰杨康熊施任务分工：1.张壮实验报告的撰写 2.安剑锋检查元件及整理 3.罗杰电路的焊接 4.杨康元器件的保管及测试 5.熊施协助电路的焊接 2014年11月14日
项目一：红外线电路设计 一、电路工作原理 常用的红外线遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一直特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的红外线而不会死可见光。 接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外线接收二极管加反向偏压，它才能正常工作，亦即红外线接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外线二极管一般有圆形和方形两种。 二、电路原理图设计
课题名称元件数量备注 红外线发射——接收模拟 电路红外线发射管 1 红外线接收管 1 发光二极管 1 运放uA741 1 20K可调电位器 1 100Ω电阻 1 10kΩ电阻 1 330Ω电阻 1 元件清单表 三、电路设计与调试 （1）各小组从指导老师那里领取元器件，分工检测元器件的性能。（2）依据电路原理图，各小组讨论如何布局，最后确定一最佳方案在洞洞板上搭建红外线发射\接收电路图。 （3）检查电路无误后，从信号发生器送入适应电压。 （4）调节可调电阻R3的阻值，观察发光二极管LED是否出现闪烁现象，如果出现说明有发射和接收，如果没有检查电路。（5）实验完毕，记录结果，并写实验报告。
四、实验注意事项 （1）发光二极管的电流不能天大（小于200mA）；（2）在通电前必须检查电路无误后才可； （3）信号发生器的输出电压峰峰值1.5~2.5V。 项目二：定时电路的设计一、电路原理图与工作原理
