高桩码头面层施工方案

码头面层施工方案

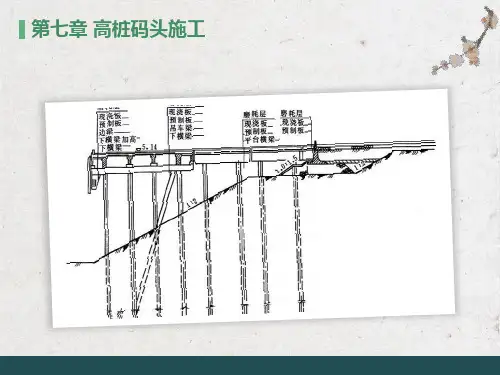

一、工程概述

台州临海油库配套码头平台长为249m,宽为16.5m,栈桥长为

241.616m宽为8.5-11.5m,总面积为4596.1m2，面层混凝土包括面层

（厚12-19cm）、板缝间和护轮坎共三部分，码头面层砼横向坡度为5%。，。

引桥面层采用C30 砼,泵送工艺浇筑成型。先从33#排架开始往下游排架开始施工,先浇筑板缝间砼,再浇筑面层砼,最后浇筑护轮坎砼。2#引桥面层（含护轮坎）砼拟采用自有的搅拌楼拌制的砼,地泵泵送到指定位置；1#、3#引桥面层（含护轮坎）拟采用商品砼,天泵泵送到指定位置。

二、施工工艺流程预制板缝清理——板缝间钢筋连接（含预埋件：接地钢筋连接、顶升埋件、码头前沿系船柱埋件、轨道预埋件、轨道梁及板缝间泄水孔）——浇筑板缝砼（养护）——预制板顶面清理——面层钢筋绑扎——安装预埋件（结构缝处护边角钢、泄水孔盖等）——测量标高放样（安装线位）——预埋件位置校核、检查——模板拼装——砼浇注——面层收光——养护——护轮坎施工（含埋件）。

三、施工工期要求

2008年8月20~2008年10月30日

四、主要施工方法

1、板缝间砼施工方法

①施工准备

A、预制板在安装好后，应及时得出安装结果（搁置长度、标高情况），对需要调整的板及时进行调整，并经自检合格后，通知监理、总包验收合格后，

清理板上（砂袋）及板缝间（附在板上的木头、麻袋等杂物），并采用高压水枪冲洗干净。

B、按我部施工技术人员的要求对预制面板（中、后板）2#钢筋（两板缝间外伸钢筋）调整处理，验收合格后方可进行下道工序。

C、测量人员及时放出轨道中心线和板缝间泄水孔中心线。

②板缝钢筋施工（含埋件）

A、预制面板外伸钢筋每间隔两根焊接一根，焊缝长度不小于

150mm,焊高不小于6 mm。

B、按设计图纸要求绑扎板缝间钢筋。

C、对有接地钢筋的排架，按设计图纸要求对接地钢筋进行连接。

D、顶升埋件、系船柱埋件、轨道预埋件（预埋螺栓等）、轨道梁及板缝间泄水孔等应图纸要求的结构及位置进行安装,不得遗漏。

③砼浇筑

填缝砼为C30的砼，砼拌制严格按照上报的砼配合比进行拌制，砼的浇筑拟采用地泵泵送工艺, 浇筑前要对板缝间进行洒水湿润, 用振捣棒振捣密实,结构缝处砼应采用泡沫板隔开。

2、面层砼施工

①施工准备

（1 ）砼浇筑前应随时关注天气情况,避免雨天浇筑面层砼；在浇

注混凝土之前确保原材料充足（水泥、砂、碎石、外加剂等），若采用商品砼应提前预约，确保砼连续供应。
