地下空间工程抗拔桩桩基试桩方案

常州市轨道交通1号线文化宫站

文化宫地块

桩基试桩方案

编制：

审核：

审批：

中铁十二局集团有限公司

二○一五年十二月六日

一、编制依据

《建筑基桩检测技术规范》JGJ106-2014

《建筑地基基础处理技术规范》JGJ79-2012

《建筑基桩技术规范》JGJ94-2008

《建筑地基基础检测规程》DGJ32/TJ 142-2012

《建筑地基基础设计规范》GB50007-2011

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011

本工程设计图纸

二、工程概况

拟建的文化宫地块地下空间工程于常州市中心广场人防工程原址兴建，普遍设三层地下室，基坑平面呈梯形，基坑东西向长约150m，南北向长约170m，基坑周长约590m，总面积约21000m2。整个基坑因施工需要划分为东西A、B两个分区，西侧A区面积为14624m2，东侧B区面积为6343m2。

既有中心广场人防综合工程平面呈不规则梯形，普遍设一层地下室，局部两层地下室。根据既有部分纸质资料，中心广场地下室底板埋深约-7.5m～-8.2m(相对标高)，对应绝对标高约-1.0m～-1.7m。中心广场人防工程于上世纪兴建，为框架结构，顶板为板柱结构，顶、底板厚550mm。

水文地质情况：

常州市北临长江，南濒太湖，区内地表水系极为发育，为太湖上游高水网区。根据地下水埋藏条件，本区域地下水类型主要为潜水和承压水。

⑴潜水

潜水主要埋藏于 1 填土、2 粉土、2 淤泥质粉质粘土层层中，局部区域以上层滞水形式存在，其主要补给源为大气降水、人工用水、地表迳流，主要以蒸腾作用排泄，勘察期间测得潜水稳定水位埋深为1.00～3.20m，稳定水位标高约为3.95～0.30m，平均水位标高（黄海标高）为2.35m。本地区潜水水位年变化幅度约为±0.5m。

⑵承压水

本次勘察深度范围内揭示的承压水分为第Ⅰ层承压水和第Ⅱ层承压水。

第Ⅰ层承压水主要埋藏于51、52、53、82、83层粉土、粉砂中，其主要补给源为大运

河和长江水的侧向补给，排泄途径亦相同，水量较丰富。勘察期间测得其埋深为地面下3.40～6.30m, 水位标高约为1.46～-1.53m，标高平均为黄海高程0.05m，第Ⅰ层承压水年变化幅度约±1.0m。第Ⅱ承压水主要赋存于94层粉细砂中，主要补给来源为上部含水层的越流补给、含水层顶板粘性土的压密释水以及区域上的侧向迳流补给。

本工程桩基主要为抗拔桩，总根数为807根，桩长分别为36、34、29米。其中试桩SSZ-1、2、3桩长36米，SSZ-4、5桩长34米，SSZ-6桩长29米。每根试桩设置2根锚桩，共12根锚桩，以便单桩抗拔承载力检测，试桩位置详见桩位平面布置图。

试桩桩基检测项目及数量：

1、试桩桩顶部外露地面600mm，顶部设置钢筋网片，共4道，每道间距@50，顶部钢

筋外露1.5m；

2、锚桩顶面与地面齐平，顶部钢筋外露1m；

3、试桩桩顶至设计桩顶部分采用直径1m波纹管隔离；

4、设置4根长度13m直径50mm的声测管试于桩桩顶至设计桩顶部，且深入设计桩

顶部2m；

5、单桩抗拔承载力检测：采用法兰盘与试桩顶部钢筋连接，千斤顶设置在锚桩处，

通过钢梁产生反作用力。

单桩抗拔承载力检测图

三、桩基施工工艺及施工方法

施工方法：灌注桩采用回旋钻成孔、泥浆护壁施工工艺。

（一）工艺流程

钻孔灌注桩施工工艺流程见图3.1.1。

施工准备→桩位的测量放线→桩机就位→安装十字线定桩位→埋设钢护筒→钻孔→清孔→安放钢筋笼→二次清孔→安装导管、漏斗→水下灌筑混凝土→拔出护

筒、回填负孔。

图3.1.1 钻孔灌注桩施工工艺流程

（二）施工方法具体内容

2.1 施工准备

（1）桩位放样，测定桩位和地面标高。桩位放样时，桩的纵横允许偏差不大于5cm，并

在桩的前后左右距中心2m处分别设置护桩，以供随时检测桩中心和标高。

（2）按照放线桩点对既有结构顶板、底板进行破除。

（3）护筒埋设：埋设护筒时孔位桩要挖掉，所以要在护筒外500～800mm处打入土中四个小栓桩，小栓桩的两条对角线的交点对正孔位桩，机械就位后按护筒直径加200mm，以孔桩为圆心就地画圆作为开挖护筒坑范围。坑挖好后用机械将护筒吊入坑内，拉栓桩的两条线交点与护筒中心对正落地安稳，护筒外圆100mm空隙用粘土分层夯实。此时，校正钻机钻头与十字同心，需调整机械到同心为止。并应对四个栓桩加以保护，以便在施工中检查，矫正中心之用。本工程选用护筒护用6-8mm厚钢板制成，高度2m，内径比设计直径大400mm为直径1650mm，埋设护筒的中心偏差不超过20mm。

（4）钻孔泥浆：选择并备足良好的造浆粘土，保证满足钻孔内泥浆顶标高始终高于外部水位或地下水位1.5-2.0m，使泥浆的压力超过静水压力，在井孔壁上形成一层泥皮，阻隔孔外渗流，保护孔壁免于坍塌。

（5）制备泥浆时，严格控制对粘土的选择、配合比的选择，并对泥浆的各项性能指标进行测定。

2.2 钻孔

（1）钻机就位前，对主要的机具进行检查、维修和安装，并检查全套设施的就位情况及水电供应情况。检查完毕后，开始组立钻机，将钻头对准设计中心徐徐放入孔内。钻机就位后，用垫木做机座，使底座和顶端平稳，在钻进和运行中不得产生位移和沉陷。

（2）钻机就位施工时，将钻机底盘调成水平状态，开始第一钻时，应小心使锥尖对准设计中心，然后盖上封口板，卡上推钳，空钻数圈。

（3）开钻时，在桩孔内投入一定数量的粘土及相应的水，利用钻头空钻搅制泥浆，搅拌后抽至循环池，待循环池及桩孔全部储够泥浆时，先启动泥浆泵和转盘，后进行钻进，进尺需适当控制。

（4）在钻进过程中，进尺快慢根据地质情况来控制，并经常对钻孔泥浆的相对密度和浆面等观察，在粘性土及含砂率小的泥岩中，宜用中等转速稀泥浆钻进，在砂性土及含砂率高的地层中，宜用低速慢进稠泥浆钻进。

（5）在钻进过程中，经常注意钻渣的捞取，并注意土层的变化，在岩层变化处均应捞

取岩样，判明岩质，并记入记录表中，以便与地质断面图核对。

（6）及时详细地填写钻孔施工记录，交接班时交代钻进情况及下一班应注意的事项。

2.3 终孔及清孔

（1）当钻孔达到设计深度后，终孔后即进入成孔验收，成孔工序验收合格后，进行清孔。清孔采用换浆法施工,即钻孔完成后提起钻锥至距孔底约200mm处继续旋转，然后以相对密度较低的泥浆逐步把钻孔内浮悬的钻渣和相对密度较大的泥浆换出，换至孔内泥浆的相对密度低于1.2以下为止，且孔底最终泥沙厚度不得大于50mm。不得用加深孔深来代替清孔。清孔后开灌前泥浆比重一般控制在1.15-1.2左右。

质检人员与机组人员应密切配合，当清孔时，机组人员及时通知质检人员到现场等候，清孔完成后，质检人员对检查项目逐项检查、记录，合格后立即转入下道工序。

清孔后应及时验孔，验孔内容项目主要有孔深、孔径、中心偏差、垂直度、沉渣厚度等。

2.4 钢筋骨架的制作和安装：

（1）钢筋笼的加工采用现场加工，分节预制，按设计图纸的规定来制作相应的加强筋，然后按规定的根数布置主筋与加强筋，排列好后将主筋按规定的间距焊接在加强筋上，再按设计规定的间距焊接箍筋。

（2）成孔清孔验收合格后，利用25T吊车将钢筋骨架吊入桩孔内，每下完一节后用钢管或方木固位，再用吊车吊住另一节进行连接，吊放钢筋骨架入桩孔时，钢筋笼要垂直下落，速度要均匀，避免撞击孔壁。为控制桩体保护层厚度，应在钢筋笼主筋上加焊定位钢片，在钢筋同一截面外围，均匀布置点焊于主筋上。钢筋笼运输、吊装入孔时要采取保护措施，防止扭曲变形。入孔时要扶正、直顺，缓缓放入孔中，防止碰撞孔壁。

（3）放到设计桩顶标高后，用2Ф16钢筋做吊筋在孔口予以固定，以保证钢筋笼的标高。

2.5 二次清孔：

导管安装完毕后，再次测量沉渣厚度，如沉渣厚度大于设计要求时，采用气举循环方式再次进行清孔，直到满足设计要求，然后将漏斗吊起，嘴子插入导管上口后安稳。二次清孔采用正循环清孔，以保证孔底沉渣厚度小于或等于设计控制值（100mm），第二次清孔时，在清孔前，先用测试泥浆参数并进行记录，再注稀泥浆清孔，清孔20—30 分钟后，再使用仪

桩基施工方案及方法

桩基施工方案及方法 1.编制依据本方案是依据四川川北公路规划勘察设计有限责任公司设计的剑阁县王河～吼狮公路柘坝西河大桥设计图及有关施工的技术标准、规范和现场实际情况结合我部的施工条件而编制的。 2.工程概况此工程位于剑阁县元山镇柘坝乡西河渡口上，地理位置为东经105°29′，北纬31°42′。访桥全长206.04米，起于路线设计桩号K0+，止于K0+338.759米处。桥梁与河流基本正交。纵面为平坡，平面为直线。桥梁设计钻孔桩直径为:桥台φ2.0 m，桩底平均标高为416.427m，设计钻孔桩4根；桥墩φ1.5m，桩底平均标高为405.830 m，设计钻孔桩计18根。施工准备 3.1.1测量放样（1）在导线复测合格的前提下，利用闭合测量将导线点引至施工地点附近一稳固处，经复核符合要求后，作为桥梁施工平面位置、标高控制点。（2）施工前依据设计要求先核对桥梁基底标高，依据桥梁的结构尺寸定出桥梁的中轴线。 3.1.2现场调查依据设计资料及定出的桥梁中线，结合现场实际地形、地质情况，

认真对施工范围内是否有对施工影响的构造物、树木等，如有则及时联系有关单位解决。 3.1.3材料准备根据设计和有关施工规范要求选定桥梁施工所需水泥、砂、碎石、片（块）石和钢筋等材料的品种和规格，并按设计和有关规范取样进行原材料检验，以检验合格的原材料由项目部材料管理人员根据工程进展需要，分期送往施工现场。桩基主要材料表附表一

3.1.4施工人员和机具所需的管理及施工人员已经到场，各类机具和设备已配齐，性能良好，并已到位。桩基施工所需劳动力和机械设备见附表二和附表三。劳动力安排计划表附表二主要机械安排计划表附表三

地铁车站抗拔桩施工方案

目录一、工程概况........................................................... - 0 - 二、编制依据........................................................... - 0 - 三、技术要求及设备选型 ................................................. - 1 - 3.1、技术要求 (1) 3.2、设备选择 (1) 四、施工方法........................................................... - 2 - 4.1、施工流程 (2) 4.2、泥浆制备 (3) 4.3、测量定位 (5) 4.4、护筒埋设 (5) 4.5、钻进成孔 (5) 4.6、桩孔质量检测 (6) 4.7、清孔 (6) 4.8、钢筋笼制作 (7) 4.9、钢筋笼吊装 (8) 4.10、水下混凝土灌注 (8) 五、质量保证措施....................................................... - 8 - 六、安全保证措施....................................................... - 9 - 七、文明施工及环保措施 ................................................ - 10 -

一、工程概况 XX 站车站总长470.1m ，标准段宽19.8米，盾构加宽段宽23.6米，为12.5m 岛式站台地下二层车站（北段局部140米为一层），标准段底板埋深约为19m ，顶板覆土约3.9m 。车站共设4个出入口，三个风亭，分三期施工，围护结构采用连续墙+混凝土支撑+钢支撑支护，车站主体及附属均采用明挖法施工。左、右C K 11+923.270 太阳岛站冰雪大世界站计算车站中心里程世茂大道站车站起点里程车站终点里程左、右C K 11+991.270 左、右C K 11+521.170 1号风亭 4b号出入口4号出入口（预留） 3号出入口 2c号出入口（预留）2B号出入口 2A号出入口 2号风亭3号风亭 1号出入口 XX 站平面图本车站共设置16根抗拔桩，抗拔桩有效桩长35m ，其中有3根抗拔桩兼做格构柱的立柱桩。抗拔桩为直径1.0m 的钢筋混凝土钻孔灌注桩，桩身混凝土等级C35，抗渗等级P6。抗拔桩平面布置图二、编制依据 ⑴《XX 市轨道交通2号线一期工程施工图设计XX 站围护结构）》 ⑵《XX 市轨道交通2号线一期工程XX 站岩土工程勘察报告（详细勘察阶段）》

桩基托换施工方案

六、施工监测桩基托换需要进行监测，需要有第三方进行平行监测，需要对采集数据过程、结果进行监督，要进行信息化施工。为了确保上部结构的正常安全使用，监控网络必须根据每个施工步骤可能对结构造成的影响进行布置。采用信息化施工技术，以信息指导施工，托换过程中对每个环节的监测数据进行采集、分析，发现问题及时提出，并对有关托换顶升参数进行修正。在托换或顶升过程中对托换梁上部原桩的位移、沉降和托换新桩的沉降情况、托换梁的变形进行严密监测。本工程的施工监测人物委托独立的有资质的监测单位机械工业勘测设计研究院进行监测，广州市胜特建筑科技开发有限公司进行配合。施工监测基本思路如下所示。信息化施工基本路线人员机械设备（1）主要操作人员配置对讲机，确保信息交流与沟通畅通。（2）建立健全的统一指挥系统，明确岗位、划分责任充分协作保证各个环节把控到位且协调一致。（3 ）配套仪器设备有 2台电子位移计显示屏，8条电子位移计感应器，10套应变片及数据接收分析仪，3台倾角观测仪，钢筋位置测定仪 2台，钢筋位置测定仪 4台、1台裂缝观测仪（移动监测）、辅助工具对讲机 3台。使用前调试各种设备与仪器，确保运作正常。（4）人员配备：

6.1 监测施工前期准备托换施工前，先要对被托换的结构物的安全寓意论证，要求被托换的结构物所产生的沉降、水平位移或倾斜、沉降速率、裂缝的大小和扩展情况、以及结构物的损坏程度，用图表和照片正确记录。另外，在托换施工过程中必须进行监测，进行信息化施工，以便确保安全和质量。 6.2 监测内容 1、托换新桩监测在新桩帽顶安装“电子位移计” ，精度0.01mm ，测量其相对位移，计算出新桩的实际沉降。 2、被托换桥墩监测被托换桥墩竖向位移采电子位移计进行监测，在被托换的桥墩顶安装纵横向倾角仪（精度为2”），在被托换桥墩的纵横向倾斜进行监测。 3、托换梁监测（1）在托换大梁的L/8 、L/4 、L/2、5L/8、3L/4 截面处贴应变片，对托换过程中的大梁内应力进行严密监测。（2）在托换大梁的四个角安装倾角仪，对其在顶升过程中所产生的各向弯扭进行监测控制，确保顶升过程中整大梁不偏斜水平上抬。（3）托换大梁内预埋小钢管，内注清水，把温度计吊入管内，监测托换大梁砼养护期内水化热的情况，指导砼的养护。（4）在托换大梁俩端及中间设置位移计监测托换大梁挠度变形。（5）在大梁与被托换桥度的咬合处安装位移计，监测大梁对被托换桥墩的握裹力。（6）用裂缝观测仪测量托换大梁的裂缝变形。 4、桩基托换部位桥面及周边建筑物变形沉降监测基坑围护及开挖施工阶段的监测，包括地层及支护情况巡视、围护桩顶沉降及位移监测、周边建筑、桥面沉降及倾斜监测、地下水监测、坑底回弹等。 6.3 监测仪器安装 1、托换新桩与原桥墩的倾斜、沉降监测设备安装（1）沉降监测位移计安装 A 、新托换桩测点布置在桩帽顶，两边对应平行布置测点，同一断面内共 2 个测点：布点时用型刚制作固定位移计支架，测量新桩的沉降位移， B、布点时用型钢制作固定位移计支架，冲击钻在原桥墩侧面钻孔，植入①22长20cm钢筋头并面上焊接钢板作为位移计的反馈面，测量原桥墩的上抬位移。（2）水平监测倾角仪安装 A、采用新桩桩帽顶安装倾角仪，监测桩帽的倾斜变形。 B、在原桥墩顶面安放倾角仪，同时用全站仪测量原桥墩的垂直度结合倾角仪监测原桥墩的倾斜变形。 2 、托换梁变形监测设备安装（1）应力监测应变片安装用角磨机打磨平大梁侧面定点部位后粘粘应变片，连接应变仪测试梁体最大弯矩截面的纵向应力。（2）梁体挠度监测位移计安装采用在梁顶两端简支钢梁，在钢梁与梁体之间布置位移计测量梁体的挠度。（3）倾斜监测倾角仪安装用角磨机打磨平大梁四角砼定面后安装倾角仪，监测大梁倾斜变形。 6.4 监测仪器

抗拔桩施工方案

目录一、设计概况 (2) 二、工期安排和进度计划 (2) 三、人员配备 (3) 四、机械配备 (3) 五、施工方案 (4) 六、质量保证措施 (16) 七、安全保障措施 (16) 八、环境保护措施 (18)

一、设计概况滨海站交通枢纽位于滨海新区先进制造业产业区中区，距离滨海新区核心12km，东临泰达开发区和天津港，西临高科技产业园区和空港，站位距塘沽城区新北路约5km。本项目是滨海站交通枢纽配套市政工程的七个子项之一，包括中央环路、南北广场进出站高架匝道，和南广场与外界联通的三条规划路。 B象限U型槽抗拔桩采用C45防水钢筋混凝土，桩径为0.8m，桩长18～25m，共计84根。 B象限U型槽基坑临时支护采用C30钢筋混凝土钻孔灌注桩，桩径0.8m，桩间距1.0m，桩长12m及14m;桩长14m共计：77根；桩长12m共计：37根。二、工期安排和进度计划该段段计划从2012年8月15日开始施工，按每台钻孔桩机施工每1天完成4根桩左右，安排2台钻孔桩机，2012年9月10日完成。安排工期26天。施工进度横道图部位日期时间 2012年 8月9月10月支护桩8.15～9.10 26 抗拔桩8.15～9.1026 三、人员配备灌注桩加工制作主要管理人员、技术人员和技工见下表。

管理人员和技术人员姓名职务职称备注国金祥现场经理赵功沛测量负责人工程师杨春雷质量负责人工程师王伟安全负责人工程师刘鑫试验负责人工程师桂林物资负责人工程师彭道杰技术员工程师周伟涛技术员工程师马振刚技术员工程师张晓军技术员工程师马贵中桩机施工队长技工工种计划数量到场数量备注电焊工8 8 桩机操作员 2 2 其它作业人员30 30 四、机械配备序号名称规格型号数量单位完好率 1 潜水钻机QZ-90 2 台100% 2 电焊机BX1-500 8 台100% 3 混凝土输送车15m3 10 台100% 4 导管300mm 2 套100%

抗拔桩试验方案

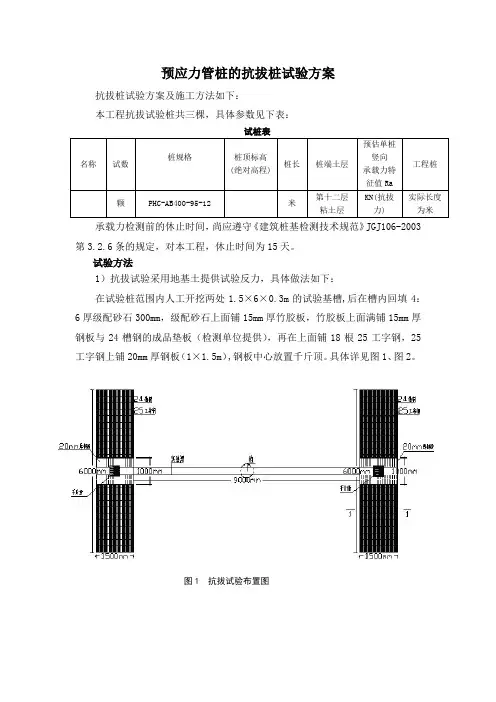

预应力管桩的抗拔桩试验方案抗拔桩试验方案及施工方法如下：本工程抗拔试验桩共三棵，具体参数见下表：试桩表承载力检测前的休止时间，尚应遵守《建筑桩基检测技术规范》JGJ106-2003第3.2.6条的规定，对本工程，休止时间为15天。试验方法 1）抗拔试验采用地基土提供试验反力，具体做法如下：在试验桩范围内人工开挖两处1.5×6×0.3m的试验基槽,后在槽内回填4：6厚级配砂石300mm，级配砂石上面铺15mm厚竹胶板，竹胶板上面满铺15mm厚钢板与24槽钢的成品垫板（检测单位提供），再在上面铺18根25工字钢，25工字钢上铺20mm厚钢板（1×1.5m）,钢板中心放置千斤顶。具体详见图1、图2。
