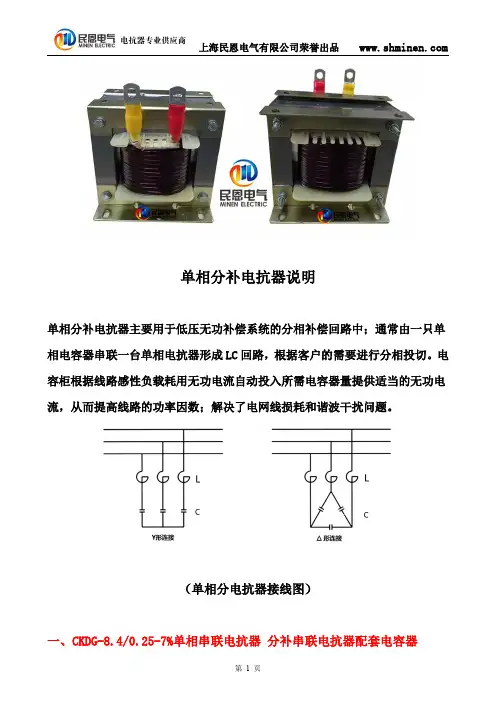

低压电抗器使用说明书

电加热器说明书

DRK型空气电加热器 DRK Electric Air Heater 使用说明书 Operating Instruction Manual 江苏国能环保设备有限公司 Jiangsu Guoneng Environment Protection Equipment Co., Ltd.

一、前言Preface DRK型空气电加热器是我厂近年来研制成功的专门供燃煤发电厂除灰系统使用的新型加热设备，该设备由空气电加热器和控制系统两个部分组成。发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27A17MO2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。控制部分采用先进的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统，保证了电加热器的正常运行。 DRK electric air heater, the new type heating equipment special for coal-fired power plant ash collection system, is successfully made by our company recent years. This equipment consists of electric air heater and control system. Heating unit adopts 1Cr18Ni9Ti seamless steel tube as the protective case. After compression craft formation, 0Cr27A17MO2 high temperature resistance alloy wire and crystal magnesia powder could make sure the life of electric heating element. Control part uses advanced digital circuit, IC trigger and high counter voltage SCR to compose adjustable thermometer and thermostat system, which insure the normal working of heater. 该产品适用于电站空气输送斜槽气化风加热，电除尘器灰斗气化风和贮灰库气化风加热等方面。 This equipment use for power plant air delivery skewed slot gasification wind heating, electric dust collector gasification wind and ash storehouse gasification wind heating. 技术参数 Technical Parameter 1.空气电加热器的规格与参数 Specifications and Parameter of Electric Air Heater

低压配电柜使用维护说明书

低压配电柜使用维护说明书

1 主题内容与适用范围 本使用说明书适用于***配电工程动力低压配电柜和照明低压配电柜。 2 技术数据 2.1 正常使用条件 室内工作条件 环境温度：-5℃～+45℃ 相对湿度：≤95％ 抗震能力不超过8度 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所 2.2低压配电柜组成 7屏照明低压配电柜（2屏进线柜，1屏母联柜，4屏馈线柜） 13屏照明低压配电柜（2屏进线柜，1屏母联柜，2屏电容补偿柜，8屏馈线柜） 2.3低压配电柜主要用途概括如下： 2.3.1 进线柜，对进线主开关分闸、合闸进行控制。 2.3.2 母联柜，对母联开关分闸、合闸进行控制。 2.3.3 电容补偿柜，对负载的功率因素进行自动或手动补偿。 2.3.4 馈线柜，对各种负载的配电开关进行分合控制。 2.4 结构 2.4.1 低压配电柜采用标准的MNS柜 a．低压配电柜的防护等级为顶部IP20。 b．低压配电柜采用铁质材料制造，保证框架有足够的机械强度。 c．低压配电柜各屏正面设有上、下门或抽屉，开启角度大于90°；后面为上、下对开门。 d．低压配电柜各屏内部设置合理，各电气元件和装置，均牢固安装在构架或安装板上，并设有防松动措施。各电气元件和装置从正面和后面接 线、更换、维护和维修。 e．低压配电柜各屏设置专用保护接地铜排，接地铜排设置在显目易于接线之处。 f．低压配电柜各屏的制造工艺保证新产品的质量一致性，外壳油漆层没

有明显破损和起皱，金属零件边缘及开孔处应光滑无毛刺、无裂口、绝 缘件表面无气泡和裂纹等缺陷。 g．低压配电柜所有金属不带电部分及门均通过接地导体与主框架进行可靠连接。 h．主配电板颜色为RAL7032。 i．低压配电柜内部元件代号、导线和接线端子编号清晰、耐久，并与技术文件一致。 j．铭牌和标牌为白底黑字。 k．低压配电柜顶部有可拆吊环。 l．进线电缆从低压配电柜底部电缆孔引入。 2.4.2汇流排采用电解铜制成，镀锡处理，用颜色热缩套管包扎，提高安全可靠性。 a. 汇流排颜色： U相黄色 V相绿色 W相红色 b. 汇流排U、V、W三相的排列顺序正视主配电板方向： 垂直布置水平布置引下线 U 上前左 V 中中中 W 下后右 2.4.3 低压配电柜外形尺寸： 详见图纸 3.低压配电柜主要功能和使用注意事项 3.1进线柜主开关控制 进线柜上功率表、功率因数表、频率表、PMC916-plus智能模块分别测量进线电源的功率、功率因数、频率和主要电能。 在进线电源有电时（变压器有电时），主开关分闸指示灯亮起，电压表等电能仪表有指示，点按下主开关合闸按钮，主开关合闸，主开关合闸指示灯亮（主

核电ABP低压给水加热器系统

§2.2.2 ABP低压给水加热器系统 一、功能 ABP系统的功能是在主凝结水进入除氧器之前，利用汽轮机的抽汽加热给水，从而提高二回路热力循环效率，并使进入除氧器的主凝结水达到预定的温度。这个功能是利用3级低压加热器来实现的。 二、组成 本系统包括1级、2级、3级低加及其相应的管道、阀门、疏水装置和仪表控制等设施。其中，1、2级低加为三列并联连结的双生式（DUPLEX TYPE）或称复合式结构（1/2A，1/2B，1/2C），它们以并联方式在三条给水管线中，每列复合式加热器通过1/3额定给水流量，其布置在3台凝汽器的喉部，分别用汽机低压缸的6级后抽汽和5级后抽汽对主凝结水进行加热；第三级低加分两列（3A/3B）并联运行，每列加热器通过为1/2额定给水流量，其抽汽来自3号低压缸的4级后抽汽。 三、系统描述 该系统又可分为凝结水、抽汽、疏水和排气四部分，见图⑴低压加热器系统流程图，现分述如下： 1、凝结水侧 在正常运行工况，来自凝结水抽取系统（CEX）的凝结水，被分成三条并列管线，分别进入3台复合式加热器第一级的水室，经过第1、2级低压加热器的U型管加热后，从第2级低加出水室排出，汇集在母管中。然后，再分成两条并列的管线，分别进入并列的第三级低压加热器进口水室，经第三级加热器U型管加热后，从出口水室排出，汇集成一条管线送往除氧器系统。 2、抽汽侧 复合式低压加热器所用抽汽分别取自汽机3个低压缸的5、6级后抽汽（即1级低加为6级后抽汽：2级低加为5级后抽汽）。复合式低压加热器直接安放在凝汽器喉部，大大缩短了抽汽管道长度（减少中间容积），减少汽机超速的危险性，所以复合式加热器的抽汽管道上不装逆止阀，又因该加热器正常疏水和紧急疏水不受限制，故也不必安装隔离阀。 3级低加所用抽汽取自LP3低压汽缸4级后。3级低压加热器抽汽管上设有逆止阀和隔离阀，逆止阀尽量靠近汽轮机抽汽口，以减少中间容积，防止汽机甩负荷时蒸汽或水倒流入汽机，而导致汽机超速或损坏叶片。抽汽管上的隔离阀则尽量靠近低压加热器，用于快速切断（隔离）3A/3B，以防U型管泄漏或疏水受堵而引起满水倒入抽汽管道。 3、疏水侧及安全装置 低加疏水分为正常和紧急疏水，正常疏水采用逐级回流方式返回凝汽器，如图所示： 图（2）低压加热器疏水流向示意图 紧急疏水直接返回凝汽器。在紧急疏水管线上设有紧急疏水阀，当水位高3或高2延时3秒时，该阀超弛打开；其它情况该阀置于自动位置。 1级低压加热器设有大口径自由疏水用的U型管。2级低压加热器疏水流入1级低压加热器，1级低加疏水流入凝汽器，疏水管容量足以满足几根加热器管爆破之需。如发生爆管，加热器的水侧蝶阀将迅速关闭，以防水淹。 复合式低压加热器水室设有安全阀以适应水膨胀的需要，其水排走不再回收。3级低加也有类似的措施。 1、2、3级低加在冷凝段后均设有疏水冷却段。 3级低压加热器汽侧容量能满足2根加热器管爆破和疏水阀全开进水量的情况。 240

电抗器使用原因

电抗器的简介及应用 一.电抗器的种类与概述 电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。 1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）. 2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。 二.常用电抗器的介绍与主要技术指标 1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。 用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。 主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。 2.单相（三相）交流电抗器（输入、输出电抗器） 用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。 主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。 三.电抗器工作环境及绝缘等级的分类 1．绝缘等级： 2．环境温度：-5℃～+40℃ 如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。 3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示： 100

0 1000 2000 3000 4000 5000M 4．空气相对湿度：≤90％ 5．绝缘水平： 四.常用基本名词的定义 1．电感量L （H ） 电抗器的电感量是相电感，是在规定频率下相电压降为Δμ时相电感值。 2．电抗百分比（％） 电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。 3．电压降Δμ（V ） 电抗器通过额定电流In 时，电抗器的相电压降。 4．相对电压降μx （％） 电抗器相电压降Δμ与电网进线的相电压u 相的比值的百分值表示。 5．额定电压Un （V ） 电抗器连接线路系统电网的线电压.常用如下： 单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A) 20 40 60 80 % 87%

低压配电箱安装使用说明书(2017-A)

低压配电箱 安装使用说明书宝临电气集团

始终安全第一 在开关设备安装使用前请先仔细阅读本说明书 开关设备只能安装在适合于电气设备工作的户场所； 确保由专职电气人员进行安装、操作和维护； 必须保证现场电气设备的联接条件和工作规程的适用性和安全性； 有关开关设备的一切操作，都要遵守说明书中的相应规定； 不要超出开关设备在正常工作条件下的技术参数的规定值； 使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方； 用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备； 若对本说明书尚有疑问，宝临电气将提供进一步的资询。

目录 1产品概述 (4) 1.1 简介 (4) 1.2正常的工作环境条件 (4) 1.3 特殊使用条件 (4) 1.4 电气参数 (4) 1.5 到货后检验 (4) 1.6 安装 (4) 1.7清理 (4) 1.8综合调试 (5) 1.9投入运行前的检查和试验 (5) 2使用说明 (5) 3维护、维修 (6) 3.1检查与维护 (6) 3.2维修 (6) 4工程技术服务 (6) 1. 产品概述

1.1简介 宝临电气低压系列配电箱，适用于三相交流低压配电系统中，额定电压为交流 220/ 380V、额定电流为630A 及以下、额定频率 50Hz，作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、地铁等公共场所。 1.2正常的工作环境条件 1.2.1 环境温度： -15℃~+45℃，24h平均温度不超过 +35℃ 1.2.2 大气条件：空气清洁，最高温度为 +45℃时相对湿度不得超过 50％。在较低温度时，允许有较大的相对湿度，但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。 1.2.3 污染等级： 3 1.2.4 海拔高度：安装场地的海拔不得超过 2000m。 1.2.5 应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。 1.2.6 安装位置应水平，倾斜度不超过5o。 1.3 特殊使用条件 如果配电箱在异于上述规定的正常使用条件下使用，用户应在订货时提出并与公司协商一致。 设备在高于上述环境温度时，应考虑降容运行。 1.4 电气参数 1.4.1 额定工作电压：220/380V 1.4.2 额定绝缘电压：660V 1.4.3 额定电流：630A及以下。 1.4.4 额定频率：50Hz或60Hz 1.4.5 外壳防护等级：IP30～IP65。 1.5到货后检验 为避免不便，应在到货时即检查箱体是否在运输过程中受损.如发现损坏，应立即通知本公司，说明造成损坏的原因及情况，以便协助处理，减少损失。开箱检验后请将经确认的设备清单再传真给本公司。 1.6安装 产品应垂直安装使用，其安装平面与垂直面的倾斜度不超过5度，安装方式可分为挂墙式、落地式。 1.7清理 安装完毕，应检查设备以确保清洁并无任何遗留物。可用吸尘器，干刷子或软布清扫，严禁使用具有溶解性或凝固性化学试剂清洗。 1.8综合调试 复检程序
