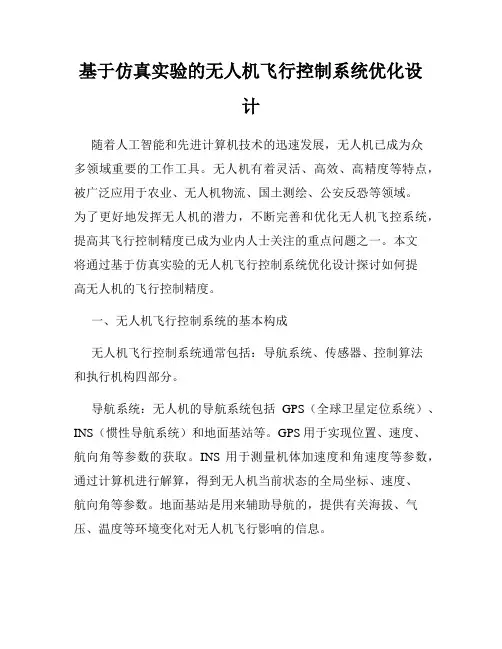

无人机飞行控制系统纵向控制律设计及仿真

控制系统仿真课程设计报告.

控制系统仿真课程设计 （2011级） 题目控制系统仿真课程设计学院自动化 专业自动化 班级 学号 学生姓名 指导教师王永忠/刘伟峰 完成日期2014年6月

控制系统仿真课程设计一 ———交流异步电机动态仿真 一 设计目的 1．了解交流异步电机的原理，组成及各主要单元部件的原理。 2. 设计交流异步电机动态结构系统； 3．掌握交流异步电机调速系统的调试步骤，方法及参数的整定。 二 设计及Matlab 仿真过程 异步电机工作在额定电压和额定频率下，仿真异步电机在空载启动和加载过程中的转速和电流变化过程。仿真电动机参数如下： 1.85, 2.658,0.2941,0.2898,0.2838s r s r m R R L H L H L H =Ω=Ω===， 20.1284Nm s ,2,380,50Hz p N N J n U V f =?===，此外，中间需要计算的参数如下： 21m s r L L L σ=-，r r r L T R =，22 2 s r r m t r R L R L R L +=，10N m TL =?。αβ坐标系状态方程： 其中，状态变量： 输入变量： 电磁转矩： 2p m p s r s L r d ()d n L n i i T t JL J βααωψψβ=--r m r r s r r d 1d L i t T T ααβαψψωψ=--+r m r r s r r d 1d L i t T T ββαβψψωψ=-++22s s r r m m m s r r s s 2r r r r d d i R L R L L L L i u t L T L L ααβαα σψωψ+=+-+22 s s r r m m m s r r s s 2 r r r r d d i R L R L L L L i u t L T L L ββαββ σψωψ+=--+[ ] T r r s s X i i αβαβωψψ=[ ] T s s L U u u T αβ=()p m e s s s s r n L T i i L βααβ ψψ=-

无人机飞行控制方法概述

2017-10-08 GaryLiu 于四川绵阳 无人机的飞行控制是无人机研究领域主要问题之一。在飞行过程中会受到各种干扰，如传感器的噪音与漂移、强风与乱气流、载重量变化及倾角过大引起的模型变动等等。这些都会严重影响飞行器的飞行品质，因此无人机的控制技术便显得尤为重要。传统的控制方法主要集中于姿态和高度的控制，除此之外还有一些用来控制速度、位置、航向、3D轨迹跟踪控制。多旋翼无人机的控制方法可以总结为以下三个主要的方面。 1.线性飞行控制方法 常规的飞行器控制方法以及早期的对飞行器控制的尝试都是建立在线性飞行控制理论上的，这其中就有诸如PID、H∞、LQR以及增益调度法。 1)PID PID控制属于传统控制方法，是目前最成功、用的最广泛的控制方法之一。其控制方法简单，无需前期建模工作，参数物理意义明确，适用于飞行精度要求不高的控制。 2)H∞ H∞属于鲁棒控制的方法。经典的控制理论并不要求被控对象的精确数学模型来解决多输入多输出非线性系统问题。现代控制理论可以定量地解决多输入多输出非线性系统问题，但完全依赖于描述被控对象的动态特性的数学模型。鲁棒控制可以很好解决因干扰等因素引起的建模误差问题，但它的计算量非常大，依赖于高性能的处理器，同时，由于是频域设计方法，调参也相对困难。 3)LQR LQR是被运用来控制无人机的比较成功的方法之一，其对象是能用状态空间表达式表示的线性系统，目标函数是状态变量或控制变量的二次函数的积分。而且Matlab软件的使用为LQR的控制方法提供了良好的仿真条件，更为工程实现提供了便利。 4)增益调度法 增益调度（Gain scheduling）即在系统运行时，调度变量的变化导致控制器的参数随着改变，根据调度变量使系统以不同的控制规律在不同的区域内运行，以解决系统非线性的问题。该算法由两大部分组成，第一部分主要完成事件驱动，实现参数调整。如果系统的运行情况改变，则可通过该部分来识别并切换模态；第二部分为误差驱动，其控制功能由选定的模态来实现。该控制方法在旋翼无人机的垂直起降、定点悬停及路径跟踪等控制上有着优异的性能。 2.基于学习的飞行控制方法 基于学习的飞行控制方法的特点就是无需了解飞行器的动力学模型，只要一些飞行试验和飞行数据。其中研究最热门的有模糊控制方法、基于人体学习的方法以及神经网络法。 1)模糊控制方法（Fuzzy logic） 模糊控制是解决模型不确定性的方法之一，在模型未知的情况下来实现对无人机的控制。 2)基于人体学习的方法（Human-based learning） 美国MIT的科研人员为了寻找能更好地控制小型无人飞行器的控制方法，从参加军事演习进行特技飞行的飞机中采集数据，分析飞行员对不同情况下飞机的操作，从而更好地理解无人机的输入序列和反馈机制。这种方法已经被运用到小型无人机的自主飞行中。 3)神经网络法（Neural networks）

无人机喷洒农药控制系统设计

无人机喷洒农药控制系统设计 陈爱国 （泰州学院，江苏泰州２２５３００） 摘　要：农药喷洒采用无人机技术能减少环境污染、提高喷洒效率。现对无人机的控制量进行重点设计，使无人机能够精确跟踪无线指令，满足现代农业对农药喷洒的需求。 关键词：多旋翼无人机；农药喷洒；控制系统；设计 ０　引言 我国是农业大国，其农药喷洒主要由人工完成，这种方式 已经严重威胁到工作人员的身心健康，且对农药的利用率低。无人驾驶飞机ＵＡＶ（ＵｎｍａｎｎｅｄＡｅｒｉａｌＶｅｈｉｃｌｅ）是近年来发展比较快、在很多领域都有应用的一种新技术装备，在农业生产中使用多旋翼无人机技术进行农药喷洒作业有独特的优点，比如作业高度低、定点定向喷洒、解放人力、效率高、维修成本低等，特别是旋翼产生的涡流，可以使农药喷雾更好地附着在农作物上，提高农药防治病虫害的效率。 １　总体设计 无人机结构简单 、维修方便，其控制系统一般采用模块化设计，总体结构如图１所示。 图１　系统组成框图 多旋翼无人机的结构比较复杂，它需控制６个自由度，需 要利用精度高的传感器和精确的姿态数据。与无人机通讯采用无线方式，主要控制旋翼电机，控制电机的信号一般采用ＰＷＭ波形即可，输出给电子调速器。 ２　硬件设计 硬件的选择较为关键，在系统设计时需充分考虑微处理器的数据处理精度和浮点运算能力、传感器型号、各类芯片级联电平的匹配等问题。比如微处理器采用ＳＴＭ３２Ｆ４２７ＶＩＴ６，集成加速度和三轴陀螺仪的ＭＰＵ６０００芯片，电子罗盘采用ＨＭＣ５８４３芯片，气压传感器采用ＭＳ５６１１芯片。在无线通讯时，直接采用ＰＰＭ（ＰｕｌｓｅＰｏｓｉｔｉｏｎＭｏｄｕｌａｔｉｏｎ）方式对控制系统进行信号的控制，为了更好地控制无人机姿态，还需采用超声波测距模块，用来锁定无人机的高度。 硬件系统结构设计如图２所示，无人机运行时，旋翼电机产生的电流较大，且无人机姿势不断变化，其控制电流随之变化，会产生电磁干扰，造成通讯控制信号出错， 特别是超声波测距模块与控制芯片不能直接级联，需要进行电平转换， 如图３所示。 图２　硬件系统结构图 图３　电平转换电路 为了防止旋翼电机在姿态变化时，反向电压通过电子调速 器反馈给微处理器，可能造成电压过大烧毁器件，需要加接隔离电路。同时为了有效控制电机转速，采用高频ＰＷＭ 信号控制电机转速，更需要隔离电路，如图４所示。 图４　隔离电路 ３　软件设计 软件程序设计，必须满足无人机喷洒各种控制要求，主要 包含三大部分：第一，需要考虑无人机与遥控器之间的通讯联系，特别是各种姿态控制量发生变化时，无人机能及时响应，若发生通讯异常，一般采用中断程序来判断，执行中断后，无人机能执行既定程序并报警；第二，输入信号捕获，（下转第１１５页）

控制系统仿真与设计实验报告

控制系统仿真与设计实验报告 姓名： 班级： 学号： 指导老师：刘峰 7.2.2控制系统的阶跃响应 一、实验目的 1.观察学习控制系统的单位阶跃响应； 2.记录单位阶跃响应曲线； 3.掌握时间相应的一般方法； 二、实验内容 1.二阶系统G(s)=10/(s2+2s+10)

键入程序，观察并记录阶跃响应曲线；录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。 （1）实验程序如下： num=[10]; den=[1 2 10]; step(num,den); 响应曲线如下图所示： （2）再键入： damp(den); step(num,den); [y x t]=step(num,den); [y,t’] 可得实验结果如下：

记录实际测取的峰值大小、峰值时间、过渡时间，并与理论计算值值比较 实际值理论值 峰值 1.3473 1.2975

峰值时间 1.0928 1.0649 过渡时间+%5 2.4836 2.6352 +%2 3.4771 3.5136 2. 二阶系统G(s)=10/(s2+2s+10) 试验程序如下： num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[10]; den1=[1 6.32 10]; step(num1,den1); hold on; num2=[10]; den2=[1 12.64 10]; step(num2,den2); 响应曲线：

（2）修改参数，分别实现w n1= (1/2)w n0和w n1= 2w n0响应曲线试验程序: num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[2.5]; den1=[1 1 2.5]; step(num1,den1); hold on; num2=[40]; den2=[1 4 40]; step(num2,den2); 响应曲线如下图所示：

无人机飞行路线控制系统设计

无人机飞行路线控制系统设计 由于无人机是通过无线遥控的方式完成自动飞行和执行各种任务,具有安全零伤亡、低能耗、重复利用率高、控制方便等优点,因此得到了各个国家、各行各业的高度重视和广泛应用。尤其以美国为代表,无论是在军事、民用、环境保护还是科学研究中,都将无人机的使用发挥到淋漓尽致,其拥有全球最先进的“捕食者”和“全球鹰”战斗无人机、监测鸟类的“大乌鸦”无人机、民用用途的“伊哈纳”无人机等等。我国在无人机研制方面也取得了一定的成就,拥有技术卓越的“翔龙”和“暗箭”高空高速无人侦查机、多用途的“黔中”无人机、探测海洋的“天骄”无人机、中继通讯的“蜜蜂”无人机等等。在未来,随着现代化工业技术、信息技术、自动化技术、航天技术等高新技术的迅速发展,无人机技术将日趋成熟,性能日益完善,为此将拥有更为广阔的应用前景。为确保无人机能够有效地完成各种飞行任务,研发者开发了各种技术方式的飞行控制系统,完成对无人机的起飞、飞行控制、着陆以及相应目标任务等操作的控制。飞行路线控制是飞行控制系统中最基础也是最核心的功能控制部分,其它所有的飞行任务控制都是飞行路线控制的基础之上实现。目前对于无人机飞行路线的控制已有各种各样方式的系统,但大多数系统都存在一定缺陷,如有些系统操作过于繁杂,不够智能化;有些系统只能在视距范围遥 控无人机,严重限制了无人机的使用;有些系统过于专用化,不能适用于大多数类型的无人机;有些比较完善的系统,造价又过于昂贵,等等一系列问题。针对以上存在的这些问题,本课题提出了一种成本低、

遥控距离远、智能化、高效化、适用性广的无人机飞行路线控制系统设计方案。该系统方案包括两大部分,一部分是操作人员所处的地面监控系统,一部分是无人机端的受控系统,实现的机制主要是无人机不断地将自身的定位信息实时地传送给地面控制系统,地面控制系统将无人机位置信息通过电子地图可视化显示给操作人员,操作人员结合本次飞行任务,采用灵活的鼠标绘制方式在地图上绘制预定的飞行路线,地面控制系统对绘制路线进行自动处理生成可用的路线控制信息帧并发送给无人机受控系统,无人机受控系统接收到位置控制信息帧,不断结合实时的方位信息得到飞行控制信息,从而遥控无人机按照预定路线飞行。此外,为方便用户以后对历史数据的查看,以分析总结得到一些有价值的信息,地面监控系统还包含了对预定路线和无人机历史飞行路线的存储、查询和在地图中回放功能。基于GIS技术的地面监控系统的具体实现是在Windows操作系统上,采用Visual Basic作为系统开发环境并结合MSComm串口通信技术、Mapx二次开发组件技术、Winsock网络接口技术以及Access数据库技术完成软件设计,实现与无人机受控系统的无线通信、GIS系统操作和监控、历史数据存储和重现等,其中实验区域的电子地图采用Mapinfo Professional开发软件绘制完成,并创新性地设计并绘制了画面简洁的带高层信息的二点三维矢量地图,而对于绘制路线的优化和提取处理采用了垂距比值法和最小R值法。无人机端使用BDS-2/GPS双卫星系统对无人机实时位置进行高精度的定位,采用双串口单片机进行运算控制处理,实时的飞行控制信息采用了几何空间算法得到,另外采

实验七-对汽车控制系统的设计与仿真

实验七 对汽车控制系统的设计与仿真 一、实验目的： 通过实验对一个汽车运动控制系统进行实际设计与仿真，掌握控制系统性能的分析和仿真处理过程，熟悉用Matlab 和Simulink 进行系统仿真的基本方法。 二、实验学时：4 个人计算机，Matlab 软件。 三、实验原理： 本实验是对一个汽车运动控制系统进行实际设计与仿真，其方法是先对汽车运动控制系统进行建摸，然后对其进行PID 控制器的设计，建立了汽车运动控制系统的模型后，可采用Matlab 和Simulink 对控制系统进行仿真设计。 注意：设计系统的控制器之前要观察该系统的开环阶跃响应，采用阶跃响应函数step( )来实现，如果系统不能满足所要求达到的设计性能指标，需要加上合适的控制器。然后再按照仿真结果进行PID 控制器参数的调整，使控制器能够满足系统设计所要求达到的性能指标。 1. 问题的描述 如下图所示的汽车运动控制系统，设该系统中汽车车轮的转动惯量可以忽略不计，并且假定汽车受到的摩擦阻力大小与汽车的运动速度成正比，摩擦阻力的方向与汽车运动的方向相反，这样，该汽车运动控制系统可简化为一个简单的质量阻尼系统。 根据牛顿运动定律，质量阻尼系统的动态数学模型可表示为： ? ??==+v y u bv v m & 系统的参数设定为：汽车质量m =1000kg ， 比例系数b =50 N ·s/m ， 汽车的驱动力u =500 N 。 根据控制系统的设计要求，当汽车的驱动力为500N 时，汽车将在5秒内达到10m/s 的最大速度。由于该系统为简单的运动控制系统，因此将系统设计成10％的最大超调量和2％的稳态误差。这样，该汽车运动控制系统的性能指标可以设定为： 上升时间：t r <5s ； 最大超调量：σ％<10％； 稳态误差：e ssp <2％。 2、系统的模型表示

无人机主要部件

1、首先介绍的是无人机的大脑——飞控 无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。飞控的作用就是通过飞控板上的陀螺仪，对四轴飞行状态进行快速调整(都是瞬间的事，不要妄想用人肉完成)。如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。 工作过程大致如下：飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。飞控系统的硬件主要包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。 2、为传感器增稳的——云台 稳定平台，对于任务设备来说太重要了，是用来给相机增稳的部分，几千米的高度上误差个几分几秒就能差出去几十米。它主要通过传感器感知机身的动作，通过电机驱动让相机保持原来的位置，抵消机身晃动或者震动的影响。云台主要考察几个性能：增稳精度、兼容性（一款云台能适配几款相机和镜头）和转动范围（分为俯仰、横滚和旋转三个轴），如果遇到变焦相机，就更加考验云台

的增稳精度了，因为经过长距离的变焦，一点点轻微的震动都会让画面抖动得很厉害。 现时的航拍云台主要由无刷电机驱动，在水平、横滚、俯仰三个轴向对相机进行增稳，可搭载的摄影器材从小摄像头到GoPro，再到微单/无反相机，甚至全画幅单反以及专业级电影机都可以。摄影器材越大，云台就越大，相应的机架也就越大。 上面三个演示的是机身不动、相机动的效果，但实际上云台工作时，是相机不动，而机身动。所以在空中时，无人机的机身不断在动作，云台依然可以保相机镜头的位置，达到增稳的效果。 分类: 目前市面上常见的有三轴增稳云台和两轴增稳云台。

小型固定翼无人机飞行控制软件设计与开发

南京航空航天大学 硕士学位论文 小型固定翼无人机飞行控制软件设计与开发 姓名：李俊 申请学位级别：硕士 专业：精密仪器及机械 指导教师：李春涛 2011-03

南京航空航天大学硕士学位论文 摘要 随着无人机在众多领域开展的广泛应用，对其提出的要求也越来越高，作为“大脑”的飞行控制系统也越来越受到重视。飞行控制软件是无人机飞行控制系统的重要组成部分，其性能直接关系到无人机的飞行安全。因此在飞行控制软件的设计中既要满足基本的飞行功能，又要提高软件本身的安全性能。本课题正是在这个研究背景和实际工程的需求下提出的。 首先，论文采用模块化思想设计开发了一种小型固定翼无人机飞行控制软件，在使整个软件可维护和可扩展的同时，针对软件多任务动态运行、内存保护等要求，设计了数据区轮换读写机制及软件看门狗，解决了多任务对内存读写冲突的问题，保障了飞行控制软件运行的可靠性。 其次，结合飞行控制计算机的资源配置，完成了目标硬件的初始化、串口驱动、脉宽调制接口驱动、模拟量驱动和离散量驱动软件设计与开发。完成底层驱动环境开发后，对飞行控制软件进行了任务划分和优先级分配。在综合考虑飞行控制软件性能和功能需求的基础上，设计开发了传感器采集、控制律解算、遥控遥测和导航制导等9个任务，实现了自主导航、指令导航和人工导航三种飞行模态，并通过事件触发的方式对多任务进行调度管理，实现了不同飞行模态间的平滑切换。 再次，针对机载设备的配置情况，设计了传感器信息源故障和测控系统链路故障的处理逻辑。给出了传感器的通信状态、数据安全范围和测控系统链路等故障诊断机制，设计了传感器高度信息源、定位信息源、测控链路等故障处置逻辑，确保了无人机的空中安全飞行。 最后，在实时仿真环境下，对飞行控制软件进行了半物理飞行仿真验证，测试了传感器故障和测控链路故障逻辑，仿真结果表明本文所设计的软件满足了小型固定翼无人机飞行控制的需求。 关键词：飞行控制软件，小型固定翼无人机，模块化，安全可靠，故障处理

控制系统仿真课程设计

控制系统仿真课程设计 （2010级） 题目控制系统仿真课程设计学院自动化 专业自动化 班级 学号 学生姓名 指导教师王永忠/刘伟峰 完成日期2013年7月

控制系统仿真课程设计（一） ——锅炉汽包水位三冲量控制系统仿真1.1 设计目的 本课程设计的目的是通过对锅炉水位控制系统的Matlab仿真，掌握过程控制系统设计及仿真的一般方法，深入了解反馈控制、前馈-反馈控制、前馈-串级控制系统的性能及优缺点，实验分析控制系统参数与系统调节性能之间的关系，掌握过程控制系统参数整定的方法。 1.2 设计原理 锅炉汽包水位控制的操作变量是给水流量，目的是使汽包水位维持在给定的范围内。汽包液位过高会影响汽水分离效果，使蒸汽带水过多，若用此蒸汽推动汽轮机，会使汽轮机的喷嘴、叶片结垢，严重时可能使汽轮机发生水冲击而损坏叶片。汽包液位过低，水循环就会被破坏，引起水冷壁管的破裂，严重时会造成干锅，甚至爆炸。 常见的锅炉汽水系统如图1-1所示，锅炉汽包水位受汽包中储水量及水位下汽包容积的影响，而水位下汽包容积与蒸汽负荷、蒸汽压力、炉膛热负荷等有关。影响水位变化的因素主要是锅炉蒸发量（蒸汽流量）和给水流量，锅炉汽包水位控制就是通过调节给水量，使得汽包水位在蒸汽负荷及给水流量变化的情况下能够达到稳定状态。 图1-1 锅炉汽水系统图

在给水流量及蒸汽负荷发生变化时，锅炉汽包水位会发生相应的变化，其分别对应的传递函数如下所示： （1）汽包水位在给水流量作用下的动态特性 汽包和给水可以看做单容无自衡对象，当给水增加时，一方面会使得汽包水位升高，另一方面由于给水温度比汽包内饱和水的温度低，又会使得汽包中气泡减少，导致水位降低，两方面的因素结合，在加上给水系统中省煤器等设备带来延迟，使得汽包水位的变化具有一定的滞后。因此，汽包水位在给水流量作用下，近似于一个积分环节和惯性环节相串联的无自衡系统，系统特性可以表示为 ()111()()(1)K H S G S W S s T s ==+ （1.1） （2）汽包水位在蒸汽流量扰动下的动态特性 在给水流量及炉膛热负荷不变的情况下，当蒸汽流量突然增加时，瞬间会导致汽包压力的降低，使得汽包内水的沸腾突然加剧，水中气泡迅速增加，将整个水位抬高；而当蒸汽流量突然减小时，汽包内压力会瞬间增加，使得水面下汽包的容积变小，出现水位先下降后上升的现象，上述现象称为“虚假水位”。虚假水位在大中型中高压锅炉中比较显著，会严重影响锅炉的安全运行。“虚假水位”现象属于反向特性，变化速度很快，变化幅值与蒸汽量扰动大小成正比，也与压力变化速度成正比，系统特性可以表示为 222()()()1f K K H s G s D s T s s ==-+ （1.2） 常用的锅炉水位控制方法有：单冲量控制、双冲量控制及三冲量控制。单冲量方法仅是根据汽包水位来控制进水量，显然无法克服“虚假水位”的影响。而双冲量是将蒸汽流量作为前馈量用于汽包水位的调节，构成前馈-反馈符合控制系统，可以克服“虚假水位”影响。但双冲量控制系统要求调节阀具有好的线性特性，并且不能迅速消除给水压力等扰动的影响。为此，可将给水流量信号引入，构成三冲量调节系统，如图1-2所示。图中LC 表示水位控制器（主回路），FC 表示给水流量控制器（副回路），二者构成一个串级调节系统，在实现锅炉水位控制的同时，可以快速消除给水系统扰动影响；而蒸汽流量作为前馈量用于消除“虚假水位”的影响。

控制系统的MATLAB仿真与设计课后答案

控制系统的MATLAB 仿真与设计课后答 案

第二章 1>>x=[15 22 33 94 85 77 60] >>x(6) >>x([1 3 5]) >>x(4:end) >>x(find(x>70)) 2>>T=[1 -2 3 -4 2 -3] ; >>n=length(T); >>TT=T'; >>for k=n-1:-1:0 >>B(:,n-k)=TT.^k; >>end >>B >>test=vander(T) 3>>A=zeros(2,5); >>A(:)=-4:5 >>L=abs(A)>3 >>islogical(L) >>X=A(L) 4>>A=[4,15,-45,10,6;56,0,17,-45,0] >>find(A>=10&A<=20) 5>>p1=conv([1,0,2],conv([1,4],[1,1]));

>>p2=[1 0 1 1]; >>[q,r]=deconv(p1,p2); >>cq='商多项式为 '; cr='余多项式为 '; >>disp([cq,poly2str(q,'s')]),disp([cr,poly2str(r,'s')]) 6>>A=[11 12 13;14 15 16;17 18 19]; >>PA=poly(A) >>PPA=poly2str(PA,'s') 第三章 1>>n=(-10:10)'; >>y=abs(n); >>plot(n,y,'r.','MarkerSize',20) >>axis equal >>grid on >>xlabel('n') 2>>x=0:pi/100:2*pi; >>y=2*exp(-0.5*x).*sin(2*pi*x); >>plot(x,y),grid on; 3>>t=0:pi/50:2*pi; >>x=8*cos(t); >>y=4*sqrt(2)*sin(t); >>z=-4*sqrt(2)*sin(t); >>plot3(x,y,z,'p');

控制系统设计与仿真实验报告

阅读使人充实，会谈使人敏捷，写作使人精确。——培根 控制系统设计与仿真上机实验报告 学院：自动化学院 班级：自动化 姓名： 学号： 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根 一、第一次上机任务 1、熟悉matlab软件的运行环境，包括命令窗体，workspace等，熟悉绘图命令。 2、采用四阶龙格库塔法求如下二阶系统的在幅值为1脉宽为1刺激

下响应的数值解。 2?，??n10?0.5,??(s)G n22?????2ss nn3、采用四阶龙格库塔法求高阶系统阶单位跃响应曲线的数值解。 2?，，??5T?n100.5,???Gs)( n22???1)?s(?2s)(Ts?nn4、自学OED45指令用法，并求解题2中二阶系统的单位阶跃响应。 程序代码如下： 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根

;曲线如下： 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。．阅读使人充实，会谈使人敏捷，写作使人精确。——培根

法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。．阅读使人充实，会谈使人敏捷，写作使人精确。——培根

法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根 二、第二次上机任务 试用simulink方法解微分方程，并封装模块，输出为。得到各、1x i 状态变量的时间序列，以及相平面上的吸引子。 ?x?x??xx?3121? ??xx?x???322 ??xx?xx??x??32321参数入口为的值以及的初值。（其中，以及??????x28?10,?8/,,3,?i1模块输入是输出量的微分。）初值分别为提示：0.001xxx?0,?0,?312s:Simulink

MATLAB控制系统与仿真设计

MATLAB控制系统与仿真 课 程 设 计 报 告 院（系）：电气与控制工程学院 专业班级：测控技术与仪器1301班 姓名：吴凯 学号：1306070127

指导教师：杨洁昝宏洋 基于MATLAB的PID恒温控制器 本论文以温度控制系统为研究对象设计一个PID控制器。PID控制是迄今为止最通用的控制方法，大多数反馈回路用该方法或其较小的变形来控制。PID控制器（亦称调节器）及其改进型因此成为工业过程控制中最常见的控制器(至今在全世界过程控制中用的84%仍是纯PID调节器，若改进型包含在内则超过90%)。在PID控制器的设计中，参数整定是最为重要的,随着计算机技术的迅速发展，对PID参数的整定大多借助于一些先进的软件，例如目前得到广泛应用的MATLAB仿真系统。本设计就是借助此软件主要运用Relay-feedback法，线上综合法和系统辨识法来研究PID控制器的设计方法，设计一个温控系统的PID控制器，并通过MATLAB中的虚拟示波器观察系统完善后在阶跃信号下的输出波形。 关键词：PID参数整定；PID控制器；MATLAB仿真。 Design of PID Controller based on MATLAB Abstract This paper regards temperature control system as the research object to design a pid controller. Pid control is the most common control method up until now; the great majority feedback loop is controlled by this method or its small deformation. Pid controller (claim regulator also) and its second generation so become the most common controllers in the industry process control (so far, about 84% of the controller being used is the pure pid controller, it’ll exceed 90% if the second generation included). Pid parameter setting is most important in pid controller designing, and with the rapid development of the computer technology, it mostly recurs to some advanced software, for example, mat lab simulation software widely used now. this design is to apply that soft mainly use Relay feedback law and synthetic method on the line to study pid

小型无人机飞控系统介绍与工作原理

飞控系统是无人机的核心控制装置，相当于无人机的大脑，是否装有飞控系统也是无人机区别于普通航空模型的重要标志。在经历了早期的遥控飞行后，目前其导航控制方式已经发展为自主飞行和智能飞行。导航方式的改变对飞行控制计算机的精度提出了更高的要求；随着小型无人机执行任务复杂程度的增加，对飞控计算机运算速度的要求也更高；而小型化的要求对飞控计算机的功耗和体积也提出了很高的要求。高精度不仅要求计算机的控制精度高，而且要求能够运行复杂的控制算法，小型化则要求无人机的体积小，机动性好，进而要求控制计算机的体积越小越好。 在众多处理器芯片中，最适合小型飞控计算机CPU的芯片当属TI公司的TMS320LF2407，其运算速度以及众多的外围接口电路很适合用来完成对小型无人机的实时控制功能。它采用哈佛结构、多级流水线操作，对数据和指令同时进行读取，片内自带资源包括16路10位A ／D转换器且带自动排序功能，保证最多16路有转换在同一转换期间进行，而不会增加CPU 的开销；40路可单独编程或复用的通用输入／输出通道；5个外部中断；集成的串行通信接口（SCI），可使其具备与系统内其他控制器进行异步（RS 485）通信的能力；16位同步串行外围接口（SPI）能方便地用来与其他的外围设备通信；还提供看门狗定时器模块（WDT）和CAN通信模块。 飞控系统组成模块 飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制；同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。按照功能划分，该飞控系统的硬件包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。 模块功能 各个功能模块组合在一起，构成飞行控制系统的核心，而主控制模块是飞控系统核心，它与信号调理模块、接口模块和舵机驱动模块相组合，在只需要修改软件和简单改动外围电路的基础上可以满足一系列小型无人机的飞行控制和飞行管理功能要求，从而实现一次开发，多型号使用，降低系统开发成本的目的。系统主要完成如下功能： （1）完成多路模拟信号的高精度采集，包括陀螺信号、航向信号、舵偏角信号、发动机转速、缸温信号、动静压传感器信号、电源电压信号等。由于CPU自带A／D的精度和通道数有限，所以使用了另外的数据采集电路，其片选和控制信号是通过EPLD中译码电路产生的。

浅析无人机航空摄影测量系统及应用

浅析无人机航空摄影测量系统及应用 发表时间：2017-10-26T19:53:11.473Z 来源：《建筑科技》2017年9期作者：舒永国 [导读] 发展低空无人飞行器航测遥感系统是提高测绘现势性的迫切需要，是做好应急救急工作的迫切需要，是构建数字中国、数字城市建设的迫切需要。基于此，本文主要对无人机航空摄影测量系统及应用进行分析探讨。 北京市自来水集团禹通市政工程有限公司北京 100089 摘要：测绘测量技术系统是应对自然灾害、有效处置突发事件、构建完善保障系统与加强防灾减灾工作建设的重要组成部分，也是目前的一个重要战略问题。发展低空无人飞行器航测遥感系统是提高测绘现势性的迫切需要，是做好应急救急工作的迫切需要，是构建数字中国、数字城市建设的迫切需要。基于此，本文主要对无人机航空摄影测量系统及应用进行分析探讨。 关键词：无人机；航空摄影；测量系统；应用 1、前言 航空数字摄影测量是基础地理信息采集的最有效手段之一。随着计算机技术的发展和微处理机的广泛应用，政府各部门对测绘资料的需求越来越大，对资料现势性要求越来越高，对资料所能包涵的信息容量越来越多。无人机航空摄影测量作为一种新型的测量方式不断呈现在大家的面前，伴随着高科技技术环境下测绘技术与测绘装备的快速发展，融合了无人机技术、航空摄影技术、移动测量技术、数字通信技术等一系列新兴技术形态的无人机航空摄影测量系统成为防灾减灾的重要手段，它建立起一整套综合应急测绘保障服务系统。 2、无人机航空摄影测量系统 目前，国内已经投入使用的无人机航空摄影测量系统有“华鹰”、“飞象”、“QuickEye”等。无人机航空摄影测量系统主要由硬件系统和软件系统组成。硬件系统包括机载系统和地面监控系统；软件系统则涵盖了航线设计、飞行控制、远程监控、航摄检查、数据预处理等五个主要的系统。 2.1硬件系统 2.1.1无人机机载系统 在整个无人机航空摄影测量系统构成中，无人机作为主要的系统搭载平台，是整个系统集成与融合的重要基础。这一硬件系统主要由无人机、数字摄影系统、导航与飞行控制系统、通信系统等部分构成。在该系统工作的过程中，整个系统会按照预先设定的航线进行相应的自主飞行，并且完成预先设定的航空摄影测量任务，同时实时地把飞机的速度、高度、飞行状态、气象状况等参数传输给地面控制系统。 2.1.2地面飞行监控系统 这一分支系统是影响飞行平台运行的重要因素，主要有电子计算机、飞行控制软件、电子通信控制介质和电台等设备。在飞行平台的运行过程中，地面飞行控制系统可以据无人机飞行控制系统发回的飞行参数信息，实时在地图上精确标定飞机的位置、飞行路线、轨迹、速度、高度和飞行姿态，使地面操作人员更容易掌握无人机的飞行状况。 2.2软件系统 2.2.1航线设计软件 航线设计在无人机航空摄影测量系统中扮演着十分重要的角色，其直接决定了整个系统工作的方向和精准度。这一分支系统作为信息采集的关键步骤，需要对于系统运行经过的作业范围、地形地貌特点、属性精度要求、摄影测量参数以及摄影测量的结果进行综合设定。航线设计软件需要对相关的工作参数进行综合设定，诸如计算行高、重叠度和地面分辨率等飞行参数，进而获得飞行所需的曝光点坐标、基线长度等参数。此外，航线设计软件还有一个十分重要的功能，那就是对于设计好的航线进行检查，诸如：航线走向、摄影基面、行高、地面分辨率和像片重叠度等。 2.2.2数据接受与预处理系统 这是无人机系统中最为重要的软件系统，也是无人机航空摄影测量系统室外作业的最后一步，直接影响到后续的图像数据处理质量。一般情况下，无人机航空摄影测量系统在影像获取过程中，由于受外界和内部因素的影响，可能降低获取的原始图像的质量。为避免原始图像后续处理的质量问题，在影像配准、拼接之前，必须对原始影像进行预处理。这一预处理的过程，先后涵盖了图像校正、图像增强等方面。 3、项目应用实践 3.1工程概况 井山水库位于抚河流域东乡河南港支流黎圩水上游，地处江西省抚州市东乡县黎圩镇内，坝址位于南港支流东乡县黎圩镇井山村上游河段1.0km狭谷段，坝址区距黎圩镇约5km，距东乡县县城约25km，控制流域面积25.2km2，正常蓄水位83.00m（黄海高程，下同），总库容2250×104m3，是一座灌溉、供水等综合效益的中型水利枢纽工程。 3.2外业测量 3.2.1航摄 航摄仪采用Sonya7R，焦距35mm，相幅大小为：7360×4192，像元分辨率为4.88um。本次无人机航摄分两个架次进行，由GPS领航数据计算相对飞行高度为724m，地面分辨率为0.09m，航摄面积约10km2。两个架次飞行质量和影像良好，影像清晰度较高，且照片色彩均匀，饱和度良好，能够表达真实的地物信息，可以满足1:2000成图要求。本次飞行航向重叠度为75%，旁向重叠度为50%。 3.2.2像控测量 像控点的布设应能够有效控制成图的范围，测区的四周及中心位置必须布设控制点，根据测区的情况，每个测区布设控制点20多个，且都设置为平高点。 3.2.3空中三角测量 本项目采用SVS软件进行空三加密，根据航空飞行及影像分布情况，将空三区域分为两个加密区域网采用自动与手动相结合的方式进行空三加密，即采用自动匹配进行像点量测，剔除粗差。人工调整直至连接点符合规范要求，保证在2/3个像素以内。加入外业像控点对本

关于无人机飞行控制系统的全面解析

关于无人机飞行控制系统的全面解析 飞控的大脑：微控制器在四轴飞行器的飞控主板上，需要用到的芯片并不多。目前的玩具级飞行器还只是简单地在空中飞行或停留，只要能够接收到遥控器发送过来的指令，控制四个马达带动桨翼，基本上就可以实现飞行或悬停的功能。意法半导体高级市场工程师介绍，无人机/多轴飞行器主要部件包括飞行控制以及遥控器两部分。其中飞行控制包括电调/马达控制、飞机姿态控制以及云台控制等。目前主流的电调控制方式主要分成BLDC方波控制以及FOC正弦波控制。 高通和英特尔推的飞控主芯片CES上我们看到了高通和英特尔展示了功能更为丰富的多轴飞行器，他们采用了比微控制器（MCU）更为强大的CPU或是ARM Cortex-A系列处理器作为飞控主芯片。例如，高通CES上展示的Snapdragon Cargo无人机是基于高通Snapdragon芯片开发出来的飞行控制器，它有无线通信、传感器集成和空间定位等功能。Intel CEO Brian Krzanich也亲自在CES上演示了他们的无人机。这款无人机采用了RealSense技术，能够建起3D地图和感知周围环境，它可以像一只蝙蝠一样飞行，能主动避免障碍物。英特尔的无人机是与一家德国工业无人机厂商Ascending Technologies合作开发，内置了高达6个英特的RealSense3D摄像头，以及采用了四核的英特尔凌动（Atom）处理器的PCI-express定制卡，来处理距离远近与传感器的实时信息，以及如何避免近距离的障碍物。这两家公司在CES展示如此强大功能的无人机，一是看好无人机的市场，二是美国即将推出相关法规，对无人机的飞行将有严格的管控。 多轴无人机的EMS/传感器某无人机方案商总经理认为，目前业内的玩具级飞行器，虽然大部分从三轴升级到了六轴MEMS，但通常采用的都是消费类产品如平板或手机上较常用的价格敏感型型号。在专业航拍以及专为航模发烧友开发的中高端无人机上，则会用到质量更为价格更高的传感器，以保障无人机更为稳定、安全的飞行。这些MEMS传感器主要用来实现飞行器的平稳控制和辅助导航。飞行器之所以能悬停，可以做航拍，是因为MEMS传感器可以检测飞行器在飞行过程中的俯仰角和滚转角变化，在检测到角度变化
