伺服运动控制方面,哪些运动需要用到轨迹控制
伺服运动控制方面，哪些运动需要用到轨迹控制
运动控制起源于早期的伺服控制。简单地说，运动控制就是对机械运动部件的位置、速度等进行实时的控制管理，使其按照预期的运动轨迹和规定的运动参数进行运动。早期的运动控制技术主要是伴随着数控技术、机器人技术和工厂自动化技术的发展而发展的。早期的运动控制器实际上是可以独立运行的专用的控制器，往往无需另外的处理器和操作系统支持，可以独立完成运动控制功能、工艺技术要求的其他功能和人机交互功能。这类控制器可以成为独立运行的运动控制器。这类控制器主要针对专门的数控机械和其他自动化设备而设计，往往已根据应用行业的工艺要求设计了相关的功能，用户只需要按照其协议要求编写应用加工代码文件，利用RS232 或者DNC 方式传输到控制器，控制器即可完成相关的动作。这类控制器往往不能离开其特定的工艺要求而跨行业应用，控制器的开放性仅仅依赖于控制器的加工代码协议，用户不能根据应用要求而重组自己的运动控制系统。
运动控制
运动控制（MC）是自动化的一个分支，它使用通称为伺服机构的一些设备如液压泵，线性执行机或者是电机来控制机器的位置和/或速度。运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂，因为后者运动形式更简单，通常被称为通用运动控制（GMC）。运动控制被广泛应用在包装、印刷、纺织和装配工业中。
运动控制系统的基本架构组成
数控插补多轴运动控制实验指导书(学生)
数控插补多轴运动控制系统解剖实验 实验学时：8 实验类型：独立授课实验 实验要求：必修 一、实验目的 1、通过本实验使学生掌握数控插补多轴控制装置的基本工作原理； 2、根据常用低压电器原理分析各运动控制电气元件的应用原理，分析数控插补运动实现的控制原理； 3、根据机电一体化产品的设计要求和设计流程进行运动控制系统的功能分析、机械结构分析、控制系统分析以及相关传感器选型等方面的设计内容。 本实验以数控插补多轴运动控制系统为具体对象，使学生掌握机电一体化产品设计和开发的技术流程和主要内容，通过运动控制系统的实现过程掌握常用电气元件识别和原理、数控插补原理、位置伺服控制系统等的设计和实现方式。 二、实验内容 1、通过数控插补多轴控制装置及其相关系统的测试和观察，分析数控插补的工作原理； 2、分析系统的功能、机械结构分析、运动关系以及相关传感器等，分析其相关的机械结构、电机及其驱动模块和传感反馈环节等； 3、根据常用低压电器原理，分析系统各运动控制电气元件的应用原理，分析数控插补运动过程实现的控制原理，并绘制相关的控制原理图和系统连接图。 三、实验设备 1、多轴运动控制系统一套（含电控箱） 2、PC机一台 3、GT-400-SG-PCI 卡一块（插在PC机内部）
四、实验原理 该数控插补多轴运动控制系统是依据开放式数控系统原理构建的，其以通用计算机（PC）的硬件和软件为基础，采用模块化、层次化的体系结构，能通过各种形式向外提供统一应用程序接口的系统。开放式数控系统可分为 3类：（1）CNC 在 PC中；（2）PC作为前端，CNC作为后端；（3）单 PC，双 CPU平台。 本实验采用第一类，把顾高公司的 GT-400-SG-PCI 多轴运动控制卡插入PC 机的插槽中，实现电机的运动控制，完成多轴运动控制系统的控制。其优点如下：（1）成本低，采用标准 PC机；（2）开放性好，用户可自定义软件；（3）界面比传统的 CNC 友好。 图1为该系统的硬件构成图，运动平台机械本体采用模块化拼装，主要由普通PC机、电控箱、运动控制卡、伺服（步进）电机及相关软件组成。其主体由两个直线运动单元（GX系列）组成。每个GX系列直线运动单元主要包括：工作台面、滚珠丝杆、导轨、轴承座、基座等部分，其结构见图2。伺服型电控箱内装有交流伺服驱动器，开关电源，断路器，接触器，运动控制器端子板，按钮开关等。步进型电控箱则装有步进电机驱动器，开关电源，运动控制器端子板，船形开关等。 图1 数控插补多轴控制系统硬件构成
直流伺服电机实验报告
实验六 直流伺服电机实验 一、实验设备及仪器 被测电机铭牌参数： P N =185W ，U N =220V ，I N =1.1A ， 使用设备规格(编号)： 1．MEL 系列电机系统教学实验台主控制屏（MEL-I 、MEL-IIA 、B ）； 2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．直流并励电动机M03（作直流伺服电机）； 4．220V 直流可调稳压电源（位于实验台主控制屏的下部）； 5．三相可调电阻900Ω（MEL-03）； 6．三相可调电阻90Ω（MEL-04）； 7．直流电压、毫安、安培表（MEL-06）； 二、实验目的 1．通过实验测出直流伺服电动机的参数r a 、e κ、T κ。 2．掌握直流伺服电动机的机械特性和调节特性的测量方法。 三、实验项目 1．用伏安法测出直流伺服电动机的电枢绕组电阻r a 。
2．保持U f=U fN=220V，分别测取U a =220V及U a＝110V的机械特性n=f(T)。3．保持U f=U fN=220V，分别测取T2＝0.8N.m及T2＝0的调节特性n=f(Ua)。4．测直流伺服电动机的机电时间常数。 四、实验说明及操作步骤 1．用伏安法测电枢的直流电阻Ra
表中Ra=（R a1+R a2+R a3）/3; R aref=Ra*a ref θ θ + + 235 235 （3）计算基准工作温度时的电枢电阻 由实验测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值： R aref=Ra a ref θ θ + + 235 235
根轨迹方法控制系统校正
根轨迹方法控制系统校正 1.根轨迹方法控制系统 调节时间：t s ≤5S （2%） 最大超调量：M p ≤10% 开环比例系数：K 0≥20 2. ζ=0.6 cos β=53°，取β=45° 4.4/ζWn ≤5s ， 取ζW n =1 经计算，C （s ）=1.079s/s+2 3.流程图
4.程序 clear; K=2; h=0.05; A=0; B=30; f=@(m,y)(K*m-2*y)/1; fc=@(s,m)(1*s-0.002*m)/1; n=floor(B/h); s(1)=0; m(1)=0; d(1)=0; y(1)=0; t=0:h:B; for i=1:n e(i)=1-s(i); k1=f(e(i),y(i)); k2=f(e(i),y(i)+h*k1/2); k3=f(e(i),y(i)+h*k2/2); k4=f(e(i),y(i)+h*k3); y(i+1)=y(i)+h*(k1+2*k2+2*k3+k4)/6; m(i+1)=(y(i+1)-y(i))/h+0.01*y(i+1); k1=fc(m(i),d(i)); k2=fc(m(i),d(i)+h*k1/2); k3=fc(m(i),d(i)+h*k2/2); k4=fc(m(i),d(i)+h*k3); d(i+1)=d(i)+h*(k1+2*k2+2*k3+k4)/6; s(i+1)=s(i)+h*(d(i+1)+d(i))*0.5; end plot(t,s,'-m') title(sprintf('2(s+0.01)/s(s+0.002)(s+2)')) set(legend,'Location','NorthWest') hold on 5.结果 调节时间4.6S 超调量7.6% K0=50
运动控制系统实验指导书(修改
运动控制系统实验指导书 2013年3月
目录 第一部分MCL－11型电机及控制教学实验台介绍 (2) 第二部分实验项目 实验一晶闸管直流调速系统电流-转速调节器调试 (8) 实验二双闭环晶闸管不可逆单闭环直流调速系统测试 (10) 实验三异步电动机的变压变频调速演示实验 (15)
第一部分MCL－11型电机及控制教学实验台介绍 一、实验机组 =1500r/pm。 直流电动机：P N=185w，U N=220V，I N=1.1A，n N 二、实验挂箱 (1)MCL－18挂箱：G(给定)，(GT+MF)触发电路及功放，单双脉冲观察，(FBC+FA)电流反馈及过流过压保护，零速封锁器（DZS），速度变换器(FBS)，速度调节器(ASR)，电流调节器(ACR)。 (2)MCL－33挂箱：脉冲通断控制及显示，一组、二组可控硅，平波电抗器。 (3)MEL－11挂箱：六组可调电容。 三、选配挂箱 (1)MEL－03挂箱：可调电阻器。 (2)电机导轨及测速发电机，直流发电机M01：P N＝100W，U N=200V。 (3)电机导轨及测功机、测速发电机，MEL－13组件。 控制系统挂箱介绍和使用说明 （一）、MCL－18挂箱 MCL—18由G(给定)，(GT+MF)触发电路及功放，双脉冲观察，(FBC+FA)电流反馈及过流过压保护，零速封锁器（DZS），速度变换器(FBS)，速度调节器(ASR)，电流调节器(ACR)组成。 1.G(给定) 原理图如图1-1。它的作用是得到下列几个阶跃的给定信号： (1)0V突跳到正电压，正电压突跳到0V； (2)0V突跳到负电压，负电压突跳到OV； (3)正电压突跳到负电压。负电压突跳到正电压。
交流伺服电机与运动控制卡的接口实验
交流伺服电机与运动控制卡的接口实验 一、实验目的 1.认知富士交流伺服电机及驱动器的硬件接口电路 2.认知MPC2810运动控制卡的硬件接口 3.掌握驱动器与MPC2810运动控制卡的硬件连接 二、实验器材 MPC2810运动控制卡、富士交流伺服电机及驱动器，数控实验台II,若干导线，万用表 三、实验内容及步骤 有关富士交流伺服电机及驱动器的详细信息参见《富士AC 伺服系统FALDIC-W 系列用户手册》，有关MPC2810运动控制卡的详细信息参见《MPC2810运动控制器用户手册》。 一）、MPC2810运动控制器相关简介 MPC2810运动控制器是乐创自动化技术有限公司自主研发生产的基于PC的运动控制器，单张卡可控制4轴的步进电机或数字式伺服电机。通过多卡共用可支持多于4轴的运动控制系统的开发。 MPC2810运动控制器以IBM-PC及其兼容机为主机，基于PCI总线的步进电机或数字式伺服电机的上位控制单元。它与PC机构成主从式控制结构：PC机负责人机交互界面的管理和控制系统的实时监控等方面的工作（例如键盘和鼠标的管理、系统状态的显示、控制指令的发送、外部信号的监控等等）；运动控制器完成运动控制的所有细节（包括直线和圆弧插补、脉冲和方向信号的输出、自动升降速的处理、原点和限位等信号的检测等等）。 MPC2810运动控制器配备了功能强大、内容丰富的Windows动态链接库，可方便地开发出各种运动控制系统。对当前流行的编程开发工具，如Visual Basic6.0，Visual C++6.0提供了开发用Lib库及头文件和模块声名文件，可方便地链接动态链接库，其他32位Windows开发工具如Delphi、C++Builder等也很容易使用MPC2810函数库。另外，支持标准Windows动态链接库调用的组态软件也可以使用MPC2810运动控制器。 MPC2810运动控制器广泛适用于：激光加工设备；数控机床、加工中心、机器人等；X-Y-Z控制台；绘图仪、雕刻机、印刷机械；送料装置、云台；打标机、绕线机；医疗设备；包装机械、纺织机
运动控制实验讲义(自动化)
运动控制系统实验 实验一晶闸管直流调速系统参数和环节特性的测定一．实验目的 1．熟悉晶闸管直流调速系统的组成结构； 2．掌握晶闸管直流调速系统参数与环节特性的测定方法。 二．实验内容 1．测定晶闸管整流装置的外特性； 2．测定晶闸管触发及整流装置的放大系数； 3．用直流伏安法测量直流电动机的电枢电阻和电抗器电阻； 4．直流电动机电势常数Ce和转矩常数C M的测定； 5．测定晶闸管直流调速系统机电时间常数T M（选做）； 6．测定直流电动机－发电机－测速发电机组的飞轮惯量GD2； 7．绘制自由停车曲线n=f ( t )（选做）； 8．测速发电机特性U TG=f (n)的测试； 9．用交流伏安法测量直流电动机电枢回路的电感； 10．计算主电路电磁时间常数测定。 三．实验系统组成和工作原理 晶闸管直流调速系统由三相交流电路、晶闸管整流调速装置、平波电抗器，电动机——发电机组等组成。 本实验中，整流装置的主电路为三相桥式电路，控制回路可直接由给定电压Ug作为触发器的移相控制电压，改变U g的大小即可改变控制角，从而获得可调的直流电压和转速，以满足实验要求。 四．实验设备及仪器 见表3－1 五．注意事项
为防止电枢过大电流的冲击，每次增加U g 须缓慢，且每次起动电动机前给定电位器应调回零位，以防过流。 表3－1实验设备及仪器 六．实验方法 1．测定整流装置的外特性u ＝f( I )，并确定其内阻r 。 ⑴ 实验原理 见图3－1 图 3－1 整流装置外特性测试原理图 ⑵ 数据测定及处理 每次实验前，都应将负载电阻R 的阻值置于最大。由于考虑到整流装置内阻的 非线性关系，因此在实验中应测定不同的α角时的外特性曲线u ＝f( I )，α值可取三种不同的角度，对于每个不同的α值，通过改变R 的大小，可测取其4个左右的相应参数，并描述u ＝f( I )曲线（应为直线簇），该直线的斜率即为r 。
直流伺服电机实验报告
直流电机的特性测试 一、实验要求 在实验台上测试直流电机机械特性、工作特性、调速特性（空载）和动态特性，其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数，根据测试结果拟合转速—转矩特性（机械特性），并以X 轴为电流，拟合电流—电压特性、电流—转速特性、电流—转矩特性，绘制电机输入功率、输出功率和效率曲线，即绘制电机综合特性曲线。然后在空载情况下测试电机的调速特性，即最低稳定转速和额定电压下的最高转速，即调速特性；最后测试不同负载和不同转速阶跃下电机的动态特性。 二、实验原理 1、直流电机的机械特性 直流电机在稳态运行下，有下列方程式： 电枢电动势 e E C n =Φ （1-1） 电磁转矩 e m T C I =Φ （1-2） 电压平衡方程 U E I R =+ （1-3） 联立求解上述方程式，可以得到以下方程： 2e e e m U R n T C C C = -ΦΦ （1-4） 式中 R ——电枢回路总电阻 Φ——励磁磁通 e C ——电动势常数 m C ——转矩常数 U ——电枢电压 e T ——电磁转矩 n ——电机转速
在式（1-4）中，当输入电枢电压U 保持不变时，电机的转速n 随电磁转矩e T 变化而变化的规律，称为直流电机的机械特性。 2、直流电机的工作特性 因为直流电机的励磁恒定，由式（1-2）知，电枢电流正比于电磁转矩。另外，将式（1-2）代入式（1-4）后得到以下方程： e e U R n I C C = -ΦΦ （1-5） 由上式知，当输入电枢电压一定时，转速是随电枢电流的变化而线性变化的。 3、直流电机的调速特性 直流电机的调速方法有三种：调节电枢电压、调节励磁磁通和改变电枢附加 电阻。 本实验采取调节电枢电压的方法来实现直流电机的调速。当电磁转矩一定 时，电机的稳态转速会随电枢电压的变化而线性变化，如式（1-4）中所示。 4、直流电机的动态特性 直流电机的启动存在一个过渡过程，在此过程中，电机的转速、电流及转矩 等物理量随时间变化的规律，叫做直流电机的动态特性。本实验主要测量的是转速随时间的变化规律，如下式所示： s m dn n n T dt =- （1-6） 其中，s n ——稳态转速 m T ——机械时间常数 本实验中，要求测试在不同负载和不同输入电枢电压（阶跃信号）下电机的 动态特性。 5、传感器类型 本实验中，测量电机转速使用的是角位移传感器中的光电编码器；测量电磁 转矩使用的是扭矩传感器。
伺服与运动控制技术答疑
《伺服与运动控制》技术答疑 2013年4月 李方园 【问题1】什么是编码器的长线驱动？普通型编码器能否远距离传送？请举例说明。 【解答】 长线驱动也称差分长线驱动，5V或TTL的正负波形对称形式，由于其正负电流方向相反，对外电磁场抵消，故抗干扰能力较强。 普通型编码器一般传输距离是100米，如果是24V HTL型且有对称负信号的，传输距离300-400米。 图1所示为Hlperface编码器的长线驱动接线示意，表1为其端子定义。 图1 编码器的长线驱动接线示意 表1 编码器端子定义
【问题2】增量型编码器和绝对型编码器有何区别？做一个伺服系统时怎么选择呢？ 【解答】 常用的为增量型编码器，如果对位置、零位有严格要求用绝对型编码器。 伺服系统要具体分析，看应用场合。测速度用常用增量型编码器，可无限累加测量；测位置用绝对型编码器，位置唯一性（单圈或多圈），最终看应用场合，看要实现的目的和要求。 【问题3】选用绝对型编码器应注意哪些事项？ 【解答】 A．机械部分: 1.测长度还是测角度，测长度如何通过机械方式转换(在上面有一些介绍，如不清楚可来电讨论)。测角度是360度内(单圈)，还是可能过360度(多圈)。生产过程是一个方向旋转循环工作，还是来回方向循环工作。 2.轴连接安装形式，有轴型通过软性联轴器连接，还是轴套型连接。 3.使用环境：要注意粉尘、水气、震动、撞击。 B．电气部分 1.需要确定连接的输出接收部分是什么。 2. 需要确定信号形式。 3. 需要确定分辨率要求。 4. 需要确定控制要求。 【问题4】一个圆盘，分50个点，要实现定位控制，转速很慢，是要用到绝对型编码器吗？怎么找原点呢？50个位置定位是360度均匀等分吗？ 【解答】 绝对编码器的编码都是2的幂次方，没有360度均匀50等分的，要近似，看精度要求有多高，选多高线数的编码器，如果精度要求不是太高的话，用8位256线的就可以了。编码器的每个位置都有唯一编码，编码为零的就可以作为零点，也可以任意位置定义为零，其他位置与其比较计算。 如果可以用参考点的话，也可以用增量式的，因速度慢，应该选3000线或以上的，每圈一个零位。 【问题5】光电编码器、光学电子尺和静磁栅绝对编码器的优缺点是什么？ 【解答】 光电编码器： 1、优点：体积小，精密，本身分辨度可以很高(目前我公司通过细分技术在直径φ66的编码器上可达到54000cpr) ，无接触无磨损；同一品种既可检测角度位移，又可在机械转换装置帮助下检测直线位移；多圈光电绝对编码器可以检测相当长量程的直线位移(如25位多圈)。寿命长，安装随意，接口形式丰富，价格合理。成熟技术，多年前已在国内外得到广泛应用。 2、缺点：精密但对户外及恶劣环境下使用提出较高的保护要求；量测直线位移需依赖机械装置转换，需消除机械间隙带来的误差；检测轨道运行物体难以克服滑差。 光学电子尺： 1、优点：精密，本身分辨度较高（可达到0.005mm）；体积适中，直接测量直线位移；
运动控制实验报告分析
运动控制系统实验报 告 姓名刘炜原 学号 201303080414
实验一 晶闸管直流调速系统电流 -转速调节器调试 一. 实验目的 1 ?熟悉直流调速系统主要单元部件的工作原理及调速系统对其提出的要求。 2?掌握直流调速系统主要单元部件的调试步骤和方法。 三. 实验设备及仪器 1?教学实验台主控制屏。 2. ME —11 组件 3. MC —18 组件 4. 双踪示波器 5. 万用表 四. 实验方法 1. 速度调节器（ASR 的调试 按图1-5接线，DZS （零速封锁 器）的扭子 开关扳向“解除”。 （1） 调整输出正、负限幅值 “ 5”、“ 6”端 接可调电容， 使ASR 调节器为PI 调节器，加入 一定的输入电压（由MC —18的给 定提供，以下同），调整正、负限 幅电位器RR 、 RP ,使输出正负值 等于：5V 。 （2） 测定输入输出特性 将反馈网络中的电容短接 （“ 5”、“6 ”端短接），使 ASR 调节器为P 调节器，向调节器输入 端逐渐加入正负电压，测出相应的 输出电压，直至输出限幅值，并画 出曲线。 (3) 观察PI 特性 拆除“ 5”、“6”端短接线，突加 二.实验内容 1?调节器的调试 C B RF 4 2 HP1 RP2 6 4 2 3 1 NMCL-31A 可调电容，位于 NMCL-18的下部 封锁 -S 2 反 号 Q 9 ASR （ ??） DZS （零速封锁 解除 ACR 电就声书器） 11 12 图1-5速度调节器和电流调节器的调试接线图
给定电压(_0.1V)，用慢扫描示波器观察输出电压的 变化规律，改变调节器的放大倍数及反馈电容，观察输出电压的变化。反馈电容由外接电容 箱改变数值。 2.电流调节器(ACR的调试 按图1-5接线。 (1)调整输出正，负限幅值 “9”、“10”端接可调电容，使调节器为PI调节器，加入一定的输入电压，调整正，负限幅电位器，使输出正负最大值等于_5V。 (2)测定输入输出特性 将反馈网络中的电容短接(“ 9”、“10”端短接)，使调节器为P调节器，向调节器输入端逐渐加入正负电压，测出相应的输出电压，直至输出限幅值，并画出曲线。 (3)观察PI特性 拆除“ 9”、“10”端短接线，突加给定电压，用慢扫描示波器观察输出电压的变化规律，改变调节器的放大倍数及反馈电容，观察输出电压的变化。反馈电容由外接电容箱改变 数值。
运动控制系统基本架构及控制轨迹要点简述
运动控制系统基本架构及控制轨迹要点简述 运动控制起源于早期的伺服控制。简单地说，运动控制就是对机械运动部件的位置、速度等进行实时的控制管理，使其按照预期的运动轨迹和规定的运动参数进行运动。早期的运动控制技术主要是伴随着数控技术、机器人技术和工厂自动化技术的发展而发展的。早期的运动控制器实际上是可以独立运行的专用的控制器，往往无需另外的处理器和操作系统支持，可以独立完成运动控制功能、工艺技术要求的其他功能和人机交互功能。这类控制器可以成为独立运行的运动控制器。这类控制器主要针对专门的数控机械和其他自动化设备而设计，往往已根据应用行业的工艺要求设计了相关的功能，用户只需要按照其协议要求编写应用加工代码文件，利用RS232或者DNC方式传输到控制器，控制器即可完成相关的动作。这类控制器往往不能离开其特定的工艺要求而跨行业应用，控制器的开放性仅仅依赖于控制器的加工代码协议，用户不能根据应用要求而重组自己的运动控制系统。 运动控制的定义 运动控制（MC）是自动化的一个分支，它使用通称为伺服机构的一些设备如液压泵，线性执行机或者是电机来控制机器的位置和/或速度。运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂，因为后者运动形式更简单，通常被称为通用运动控制（GMC）。运动控制被广泛应用在包装、印刷、纺织和装配工业中。 运动控制系统的基本架构组成 一个运动控制器用以生成轨迹点（期望输出）和闭合位置反馈环。许多控制器也可以在内部闭合一个速度环。 一个驱动或放大器用以将来自运动控制器的控制信号（通常是速度或扭矩信号）转换为更高功率的电流或电压信号。更为先进的智能化驱动可以自身闭合位置环和速度环，以获得更精确的控制。 一个执行器如液压泵、气缸、线性执行机或电机用以输出运动。
伺服运动控制分解

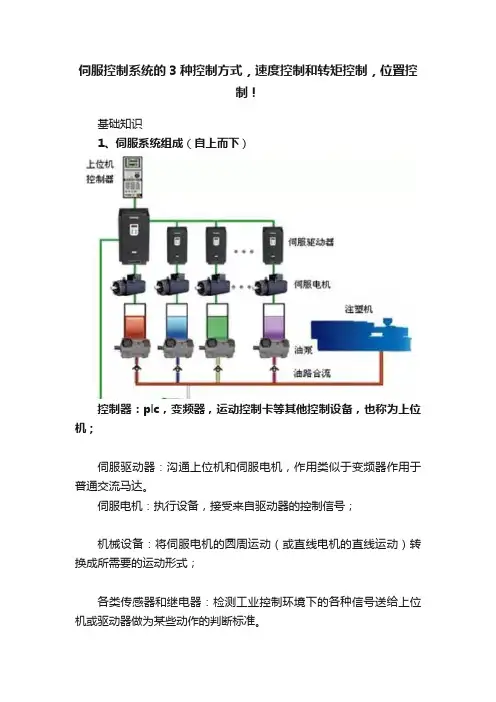

1.课程设计内容和任务要求 1.1设计内容 （1）正确编写PLC程序，能够实现伺服电机的跟随控制 （2）用人界面监控实现伺服电机正反转的控制 1.2 任务要求 （1）熟悉课程设计内容，收集资料，详细阅读各设备说明书； （2）总体设计，正确选定系统方案，认真画出系统总体结构框图； （3）系统各部分的硬件设计； （4）绘制系统硬件原理图（接线图）； （5）编写系统控制程序； （6）设计系统监控界面； （7）完成系统测试，并整理编写课程设计说明书 2.课程设计涉及到的硬件设备 2.1 台达伺服驱动器（ASD-A0421-AB）的功能介绍 本次课程设计选用型号为ASD-A0421-AB的伺服驱动器（额定输出功率为：400W；输入电压及相数：220V单相；编码器分辨率：1000ppr；支持ECMA电机机种）。与驱动器配套的电机型号为ECMA-C30604ES,其额定电压及转速：220V/3000rpm；感应形式：2500ppr；额定输出功率：200W。 2.1.1伺服驱动器的三种控制方式 一般伺服有三种控制方式：速度控制方式，转矩控制方式，位置控制方式。在控制方式上用脉冲串和方向信号实现。速度控制和转矩控制都是用模拟量来控制的，位置控制是通过发脉冲来控制的。具体采用什么样的控制方式要根据控制的需求，满足何种运动功能来选择。就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。 （1）转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为，例如10V对应5NM的话，当外部模拟量设定为5V时电机轴输出为2.5NM，如果电机轴负载低于2.5NM时电机正转，外部负载等于2.5NM时电机不转，大于2.5NM时电机反转（通常在有重力负载的情况下产生）。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。 （2）速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直
运动控制综合实验报告
班级：学号：姓名：指导老师：
实验一不可逆单闭环直流调速系统静特性的研究一．实验目的 1．研究晶闸管直流电动机调速系统在反馈控制下的工作。 2．研究直流调速系统中速度调节器ASR的工作及其对系统静特性的影响。 3．学习反馈控制系统的调试技术。 二．预习要求 1．了解速度调节器在比例工作与比例—积分工作时的输入—输出特性。 2．弄清不可逆单闭环直流调速系统的工作原理。 三．实验线路及原理 见图4-7。 四．实验设备及仪表 1．MCL系列教学实验台主控制屏。 2．MCL—31A组件（适合MCL—Ⅲ）。 3．MCL—33(A)组件 4．MEL-11挂箱 5．MEL—03三相可调电阻（或自配滑线变阻器）。 6．电机导轨及测速发电机、直流发电机M01（或电机导轨及测功机、MEL—13组件）。 7．直流电动机M03。 8．双踪示波器。 五．注意事项 1．直流电动机工作前，必须先加上直流励磁。 2．接入ASR构成转速负反馈时，为了防止振荡，可预先把ASR的RP3电位器逆时针旋到底，使调节器放大倍数最小，同时，ASR的“5”、“6”端接入可调电容（预置7μF）。 3．测取静特性时，须注意主电路电流不许超过电机的额定值（1A）。 4．三相主电源连线时需注意，不可换错相序。 5．电源开关闭合时，过流保护发光二极管可能会亮，只需按下对应的复位开关SB1即可正常工作。 6．系统开环连接时，不允许突加给定信号U g起动电机。 7．起动电机时，需把MEL-13的测功机加载旋钮逆时针旋到底，以免带负载起动。 8．改变接线时，必须先按下主控制屏总电源开关的“断开”红色按钮，同时使系统的给定为零。 9．双踪示波器的两个探头地线通过示波器外壳短接，故在使用时，必须使两探头的地线同电位（只用一根地线即可），以免造成短路事故。
交流伺服电机试验报告
实验五交流伺服电机实验一、实验设备及仪器 被测电机铭牌参数： P N=25W, U N=220V, I N=0.55A,μN=2700rpm 使用设备规格(编号)： 1．MEL系列电机系统教学实验台主控制屏（MEL-I、MEL-IIA、B）；2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．交流伺服电动机M13； 4．三相可调电阻90Ω（MEL-04）； 5．三相可调电阻900Ω（MEL-03）； 6．隔离变压器和三相调压器（试验台右下角） 二．实验目的 1．掌握用实验方法配圆磁场。 2．掌握交流伺服电动机机械特性及调节特性的测量方法。
三．实验项目 1．观察伺服电动机有无“自转”现象。 2．测定交流伺服电动机采用幅值控制时的机械特性和调节特性。 三相调压器输出的线电压U uw经过开关S（MEL—05）接交流伺服电机的控制绕组。 G为测功机，通过航空插座与MEL—13相连。 1．观察交流伺服电动机有无“自转”现象 测功机和交流伺服电机暂不联接（联轴器脱开），调压器旋钮逆时针调到底，使输出位于最小位置。合上开关S。 接通交流电源，调节三相调压器，使输出电压增加，此时电机应启动运转，继续升高电压直到控制绕组U c=127V。 待电机空载运行稳定后，打开开关S，观察电机有无“自转”现象。 将控制电压相位改变180°电角度，观察电动机转向有无改变。 没有自转现象。 2．测定交流伺服电动机采用幅值控制时的机械特性和调节特性 （1）测定交流伺服电动机a=1（即U c=U N=220V）时的机械特性 把测功机和交流伺服电动机同轴联接，调节三相调压器，使U c=U cn=220V，保持U f、U c电
雷赛控制产品与伺服驱动配套应用小技巧
雷赛控制产品与伺服驱动配套应用小技巧 作者：李军 对于一些初次使用雷赛运动控制卡的客户来说，常常会在控制伺服电机时出现一些小问题，以致拖迟客户的发开进度，下面简单介绍一下常出现的3个问题，结合DMC5480控制卡实测的曲线为例，给出解决办法： 1、脉冲模式匹配问题 伺服驱动器的脉冲模式要与控制卡的脉冲模式保持一致，否则可能导致 A.伺服电机只能朝一个方向运动； B.做往返运动时会出现一个方向有累计 误差。 DMC5480卡的脉冲模式有6种，其中单脉冲模式（即方向+脉冲模式）4种，如图1所示；双脉冲模式2种，如图2所示。 A.出现伺服电机只往一个方向运动时，排除接线错误后，就有可能是控 制卡设置单脉冲模式（双脉冲模式），而伺服驱动器设置成双脉冲模式 （单脉冲模式）了，把伺服驱动器和控制卡设置成对应的脉冲模式即 可解决该问题。 B.做往返运动时会出现一个方向有累计误差时，是脉冲信号的上升沿或 下降沿选择错误，从而导致电机在换向时丢一个脉冲，随着往返次数 增加，产生的累计偏差也会越来越大。比如脉冲模式0是上升沿有效， 脉冲模式1是下降沿有效，控制卡设置脉冲模式0，而伺服电机的脉冲 信号实际上是下降沿有效，从图1可以看出来，换向后控制卡发出的 第一个脉冲信号将丢失，因为伺服驱动器接收的脉冲信号是下降沿有 效，所以脉冲换向都会丢失一个脉冲信号。双脉冲模式与单脉冲模式 的类似，在这不在重复了。 图1 单脉冲模式
图2 双脉冲模式 2、正确使用伺服使能SEVON信号 伺服上电后如果SEVON信号无效，伺服电机不会锁死，控制卡发脉冲给伺服，伺服也不会运动，所以伺服电机运动前一定要使能。许多客户可能认为伺服使能信号不重要，因此在实际应用中对该信号不予处理，直接导致设备在开机和关机时的异常响应，从而认为整个控制系统出现问题，通过下面的分析可以帮助大家解惑，希望能让大家对SEVON信号有效的帮助到设备的控制有更好的认识。 由于控制卡是插在PC的PCI插槽上的，由PC供给控制卡一个5V的电源，所以PC在开机和关机时，会有一个0-5V的电压变化的，也就是PC在开机和关机时会有一个等同于脉冲信号的电压变化信号发出来，如下述：a, 脉冲输出模式1时，脉冲结束时脉冲口电平状态如下图3： 图3 脉冲输出波形图
运动控制实验指导书
运动控制实验指导书 华南农业大学工程学院 2009.2 实验的基本要求 本实验课的目的在于培养学生掌握基本的实验方法与操作技能。培养学生学会根据实验目的，实验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所
需数据，进行分析研究，得出必要结论，从而完成实验报告。在整个实验过程中，必须集中精力，及时认真做好实验。现按实验过程提出下列基本要求。
一、实验前的准备 实验前应复习教科书有关章节，认真研读实验指导书,了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题(有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等)，并按照实验项目准备记录抄表等。 实验前应写好预习报告,经指导教师检查认为确实作好了实验前的准备，方可开始作实验。 认真作好实验前的准备工作，对于培养同学独立工作能力，提高实验质量和保护实验设备都是很重要的。 二、实验的进行 1、建立小组，合理分工 每次实验都以小组为单位进行,每组由3人组成，实验进行中的接线、调节负载、保持电压或电流、记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。 2、选择组件和仪表 实验前先熟悉该次实验所用的组件，记录电机铭牌和选择仪表量程，然后依次排列组件和仪表便于测取数据。 3、按图接线 根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，按接线原则是先接串联主回路，再接并联支路。为查找线路方便，每路可用相同颜色的导线或插头。 4、起动电机，观察仪表 在正式实验开始之前，先熟悉仪表刻度，并记下倍率，然后按一定规范起动电机，观察所有仪表是否正常(如指针正、反向是否超满量程等)。如果出现异常，应立即切断电源，并排除故障；如果一切正常，即可正式开始实验。 5、测取数据 预习时对实验方法及所测数据的大小作到心中有数。正式实验时,根据实验步骤逐次测取数据。 6、认真负责，实验有始有终 实验完毕，须将数据交指导教师审阅。经指导教师认可后，才允许拆线并把实验所用的组件、导线及仪器等物品整理好。 三、实验报告 实验报告是根据实测数据和在实验中观察和发现的问题，经过自己分析研究或分析讨论后写出的心得体会。 实验报告要简明扼要、字迹清楚、图表整洁、结论明确。
模拟量信号控制伺服电机
模拟量信号控制伺服电机 试验1 1.接线方式 2.实验设备 R88D-KT02H R88M-K20030H-S2-Z CP1H-XA40DT-D 3.实验参数设定 Pn000=1 （伺服旋转方向选择0：CW方向-右转1：CCW方向-左转）Pn001=1 （伺服控制方式选择1：速度控制—模拟量控制） Pn300=0 （速度控制选择0：模拟量力矩控制） Pn301=0 （速度控制方向选择0：正方向1：反方向） Pn302=600 （速度控制精度 600r/min） Pn303=0 （模拟量速度控制方向切换方式0：CW方向切换） Pn312=1000 （加速时间 1000ms） Pn313=1000 （减速时间 1000ms） Pn314=250 （S曲线加减速时间 250ms）
4.实验过程 使用CP1H-XA40DT-D的模拟量输出功能，使用G5模拟量速度控制功能。 模拟量与速度对应关系如下图所示： 在实验过程中，发现当模拟量输入为0v时，电机以一个很缓慢的速度向CW方向旋转，即发生了“零漂”现象。 在闭环控制中，“零漂”现象对精度的控制有一定的影响，需要抑制住“零漂”现象。 什么叫“零漂”，及如何解决“零漂”现象？ 零点漂移可描述为：输入电压为零，输出电压偏离零值的变化。它又被简称为：零漂。 零点漂移是怎样形成的：运算放大器均是采用直接耦合的方式，我们知道直接耦合式放大电路的各级的Q点是相互影响的，由于各级的放大作用，第一级的微弱变化，会使输出极产生很大的变化。当输入短路时（由于一些原因使输入级的Q点发生微弱变化，比如：温度），输出将随时间缓慢变化，这样就形成了零点漂移。 解决“零漂”最有效的方式：随着三极管的导通工作，其温度会上升，导致扩散运动加剧Ic、Ie电流增大，随之Re两端电压增大，Vbe的电压就减小，Ib也随之减小，从而使Ic减小，形成了负反馈，这就是其抑制零漂的原理。 针对G5伺服驱动器而言，需要修改里面参数来起到抑制“零漂”的现象。 对应调整参数： 修改Pn422的数值，默认为0. 此参数的作用是模拟量偏置，以0.359mv为单位，+为CW方向，-为CCW方向。
伺服-运动控制卡的工作原理及其应用
伺服-运动控制卡的工作原理及其应用 作者：深圳众为兴数控 运动控制卡通常是采用专业的运动控制芯片或高速DSP 来满足一系列运动控制需求的控制单元，其可通过PCI 、PC104等总线接口安装到PC 和工业PC 上，可与步进和伺服驱动器连接，驱动步进和伺服电机完成各种运动(单轴运动、多轴联动、多轴插补等)，接收各种输入信号(限位原点信号，sensor)，可输出控制继电器、电磁阀、气缸等元件。用户可使用VC 、VB 等开发工具，调用运动控制卡函数库，快速开发出软件。 以一个通用的XYZ 三轴通用控制平台开发为例，此平台加上胶枪、刀具等模块后可用于点胶、切割等用途，运动控制卡采用深圳众为兴数控开发的ADT8940A1，ADT8940A1运动控制卡是一款经济实用型运动控制卡，4轴伺服/步进电机控制，最大脉冲输出频率为2MHz ，每轴均有位置反馈输入；可实现2-4轴直线插补，可实现XYZ 三轴插补，进行整体配合动作；带有40路隔离数字输入，16路隔离数字输出，可控制胶枪、刀具等模块；具有外部信号驱动、硬件缓存等功能，能满足绝大部分的4轴以下工作平台的运动控制需求。
ADT8940A1能驱动绝大多数的伺服驱动器。ADT8940A1运动控制卡采用脉冲的方式驱动伺服，脉冲数量决定伺服电机的转动圈数，脉冲频率决定伺服电机的转动速度，同时ADT8940A1卡能够将伺服电机的位置实时反馈给控制系统软件。可将伺服报警、伺服到位等信号接入ADT8940A1卡，实时反馈伺服状态。用输出可实现伺服的伺服使能和伺服报警清除等功能。我们XYZ轴采用丝杠传动方式的话，XY假如选用5mm间距的丝杠，将伺服的每转脉冲设置为10000,ADT8940A1控制卡控制精度为1个脉冲，机械的精度将可以达到 5mm/10000=0.0005mm；ADT8940A1控制卡的速度可达2000000脉冲/秒，伺服电机的转速可以高达12000转/分钟，XY轴的速度可达1000mm/s。为了使机械运行更平稳，运用ADT8940A1的硬件加减速功能，能在很短时间内从低速加速到高速，同时也在运动中改变速度，实现速度灵活控制，设置也很简单，只需用运动控制函数库中的 set_startv设置低速，set_speed设置高速，set_acc设置加速度即可
用平面二连杆机器人为例贯穿运动学、雅可比、动力学、轨迹规划甚至控制与编程
一、平面二连杆机器人手臂运动学 平面二连杆机械手臂如图1所示，连杆1长度1l ，连杆2长度2l 。建立如图1所示的坐标系，其中，),(00y x 为基础坐标系，固定在基座上，),(11y x 、),(22y x 为连体坐标系，分别固结在连杆1和连杆2上并随它们一起运动。关节角顺时针为负逆时针为正。 图1平面双连杆机器人示意图 1、用简单的平面几何关系建立运动学方程 连杆2末段与中线交点处一点P 在基础坐标系中的位置坐标： ) sin(sin )cos(cos 2121121211θθθθθθ++=++=l l y l l x p p （1） 2、用D-H 方法建立运动学方程 假定0z 、1z 、2z 垂直于纸面向里。从),,(000z y x 到),,(111z y x 的齐次旋转变换矩阵为： ????? ???????-=10 00 010000cos sin 00sin cos 1 111 01θθ θθT （2） 从),,(111z y x 到),,(222z y x 的齐次旋转变换矩阵为： ????? ???????-=10 00 010000cos sin 0sin cos 2 212212θθ θθl T （3） 从),,(000z y x 到),,(222z y x 的齐次旋转变换矩阵为：
? ??? ? ???????+++-+=?? ??? ? ? ?????-?????????????-=?=10000100sin 0)cos()sin(cos 0)sin()cos(1000010000cos sin 0sin cos 1000 010000cos sin 00sin cos 11212111212122122111112 0102θθθθθθθθθθθθθθθθθθl l l T T T （4） 那么，连杆2末段与中线交点处一点P 在基础坐标系中的位置矢量为： ? ?? ? ? ???????=????????????++++=? ??? ? ???????? ????????????+++-+=?=110)sin(sin )cos(cos 10010000100sin 0)cos()sin(cos 0)sin()cos(212112121121121211121212 020p p p z y x l l l l l l l P T P θθθθθθθθθθθθθθθθ （5） 即， ) sin(sin )cos(cos 2121121211θθθθθθ++=++=l l y l l x p p （6） 与用简单的平面几何关系建立运动学方程（1）相同。 建立以上运动学方程后，若已知个连杆的关节角21θθ、，就可以用运动学方程求出机械手臂末端位置坐标，这可以用于运动学仿真。 3、平面二连杆机器人手臂逆运动学 建立以上运动学方程后，若已知个机械臂的末端位置，可以用运动学方程求出机械手臂二连杆的关节角21θθ、，这叫机械臂的逆运动学。逆运动学可以用于对机械臂关节角和末端位置的控制。对于本例中平面二连杆机械臂，其逆运动学方程的建立就是已知末端位置 ),(p p y x 求相应关节角21θθ、的过程。推倒如下。 （1）问题 ) sin(sin )cos(cos 2121121211θθθθθθ++=++=l l y l l x p p 已知末端位置坐标),(p p y x ，求关节角21θθ、。 （2）求1θ
2019年IRB1400机器人的运动控制实验指导书
IRB1400机器人的运动控制实验指导书 一、实验目的 1．了解IRB1400六关节机器人的构造、动作原理和手部运动控制原理； 2．基本掌握机器人运动控制程序的编制方法。 二、IRB1400机器人 1．结构 图1 IRB1400机器人外貌图 IRB1400机器人由六个转动关节构成，是一种6自由度的工业机器人。这种机器人的操作系统是BaseWare OS 操作系统。BaseWare OS 操作系统用于机器人的运动控制、应用程序的执行等各个方面。 运动类型 运动范围 轴1 旋转运动 170~170- 轴2 臂运动 20~100- 轴3 臂运动 70~65- 轴4 腕运动 150~150- 轴5 摆动运动 150~150- 轴6 扭转运动 300~300- IRB1400工业机器人的控制系统由PC 机、运动控制器及配套的连接电缆和接口端子板、交流伺服电机及驱动器等构成，从控制要求来看，需要实现末端执行器上参考点的连续轨迹控制。该机器人末端执行器轨迹控制过程如图2所示。首先进行轨迹规划，在轨迹上选取n 个位置，然后用插补算法获得中间点的坐标，直线插补和圆弧插补是系统中的基本插补算法。对于非直线和非圆弧轨迹，可以采用直线或圆弧逼近以实现这些轨迹。根据末端执行器需实现的位姿（位置和姿态），用逆向运动学算法求出各关节所应产生的位移，也就是 各关节的给定值。 IRB1400工业机器人控制系统的核心是微机控制交流伺服电机的闭环位置伺服控制。其运动执行元件为交流伺服电机。 图2 轨迹控制过程
图3为电机控制原理图。对各关节给定值与由码盘得到的反馈信号经闭环PID伺服运算后，利用该输出值进行PWM调制，调制后的波形分三路输出到驱动器中，以控制驱动器中电流的通断时间，从而达到控制电机的转动的目的。 图3 电机控制原理 三、操作步骤 1．在准备操作机器人之前，仔细阅读并确保理解操作手册中的有关内容，特别是如下所述的关于安全方面的内容： （1）在操作之前确保没有人在机器人的工作所及的范围内，保证操作者自己在安全的位置； （2）出现问题时，立刻按急停按钮； （3）在操作之前检查急停按钮是否正常工作。方法是按下急停按钮看SERVO ON 指示灯是否熄灭； （4）在开始示教时，设置示教锁定以避免由自动工作方式所可能带来的伤害。 2．将控制柜上的主电源开关旋到ON，打开电源，此时系统开始自检，如果出现异常，将显示错误或没有任何显示。正常情况下，在屏幕上将出现各种键的显示。此时还不能进行机器人的操作。 3．按SERVO POWER 键开伺服，此时可以进行机器人操作。 4．用示教盒进行人工示教可以快速、直观地实现机器人复杂轨迹的控制，是控制中最常采用的方法。观察示教盒上的各个软键和开关以及屏幕显示，仔细阅读操作手册，熟悉各个软键的作用。机器人的运动速度有快、中、慢、最慢四档。在开始进行操作时，为了保证安全，通过SLW键应将工作速度设定为慢速。在操作时，应仔细观察各关节的转动方向和各个软件上所标明的方向的关系。 5．工作模式选择 根据示教盒显示屏上的软键进行工作模式选择。IRB1400有两种工作模式，一种是自动工作模式，一种是手动工作模式。手动工作模式是指机器人采用示教盒操作；自动工作模式是指利用编制的程序来操作机器人。 6．在操作机器人时可能会涉及到关节坐标系、笛卡儿坐标系、圆柱坐标系、工具坐标系和用户坐标系，可以通过按MOTION TYPE键进行坐标系的选择。机器人每个轴的运动取决于所选的坐标系。在本实验中，选取笛卡儿坐标系。 7．在熟悉了上述机器人的轴操作和运动速度设定等方法后，可以进行机器人的示教了。在示教时机器人示教的每一步将被记录为一条运动指令。 （1）按TEACH键，然后按SEL JOB 键，输入字符work作为此次实验的工作名，按 ENTER键，工作内容就显示在工作区； （2）按EDIT键将光标移动到开始位置； （3）按ENABLE键使ENABLE键的指示灯亮，反复对机器人进行轴操作使机器人运动到一指定位置； （4）按MOTIONG TYPE键进行运动类型选择，这里我们选择直线运动类型，被选的运动类型将显示在状态显示区； （5）按PLAY SPD键，移动光标到所要选择的运动速度处； （6）按下ENTER键记录一条运动指令； （7）重复（3）到（6）的步骤可以实现复杂的运动轨迹；
