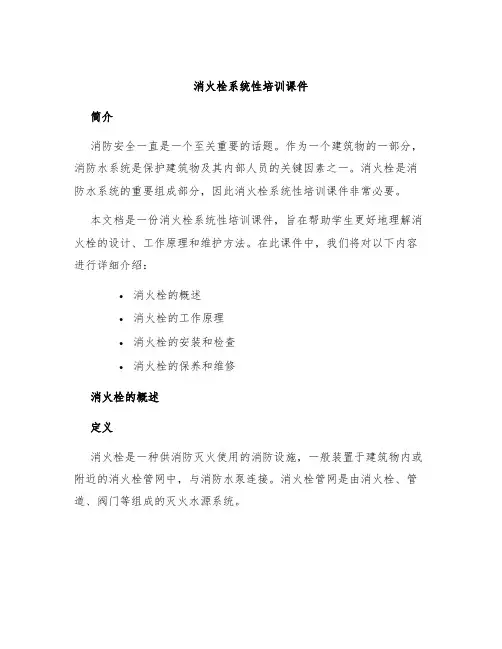

消火栓系统基础知识

高层建筑室内消火栓给水系统水力计算

高层建筑室内消火栓给水系统计算例子：某宾馆建筑有地上10层和地下室一层，该建筑地上第一层层高为 m，其余层高均为 m，其设计系统图如图1，计算消防水箱的储水量。 解：（1）最不利点的确定 通过系统图断最远点、最高点的消火栓1′为最不利点。 （2）水枪喷嘴处所需水压 查表，水枪喷嘴直径选择19mm，水枪系数φ值为；充实水柱 H要 m

求不小于10m ，选m H =10m ，水枪实验系数f ?值为。 水枪喷嘴处所需水压 kPa O mH H f H f H m m q 1366.13)102.10097.01/(102.1) -1/(2==??-?=????= （3）水枪喷嘴的出流 喷口直径19mm 的水枪水流特性系数B 为。 )/(5)/(63.46.13577.1s L s L BH q q xh <=?== 取q xh =5L/s 则：2211515.85()1.577 xh q q H m B ' ' === （4）水带阻力 19mm 的水枪配65mm 水带，衬胶水带阻力较小，室内消火栓水带多为衬胶水带。查表知65mm 水带阻力系数Z A 值为.水带阻力损失： m q L A h xh d z d 86.052000172.022 =??=??= （5）消防栓口所需的水压： 最不利点1ˊ消火栓口的水压 O mH H h H H k d q xh 271.18286.085.151=++=++= (6)水力计算本 设计按不考虑自喷系统进行，则规范规定，室内消防流量不得小于20L/s ，消防竖管的最小流量为10 L/s 。同时，消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。因此需要计算两根竖管的消防流量。

室内消火栓设计与安装要求完整版

设置场所 1、建筑占地面积大于300㎡的厂房和仓库。 2、高层公共建筑和建筑高度大于21m的住宅建筑。 注：建筑高度不大于27m的住宅建筑，设置室消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室消火栓。 3、体积大于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。 4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。 5、建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。 设计要求 1、室消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。 2、室消火栓的配置应符合下列要求： 1）应采用DN65室消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体。 2）应配置公称直径65有衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有衬里的消防水带，长度宜为30.0m。 3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。 3、设置室消火栓的建筑，包括设备层在的各层均应设置消火栓。 4、屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。 5、消防电梯前室应设置室消火栓，并应计入消火栓使用数量。

消防给水及消火栓系统技术规范

2.1术语 比例式解压阀，水流从上往下，竖直安装 可调试解压阀，水流水平方向，水平安装 流程：设计施工调试验收维护管理 要求总则安全可靠经济适用 高压消防给水系统始终高压无须消防水泵直接加压 临时高压消防给水系统平时压力不高火灾时能自动启动消防水泵 低压消防给水系统能满足车载或手抬移动消防泵等取水的系统 消防水池水泵吸水的储水设施 高位水池设在高处重力供水 高位水箱设在高处初期供水 3基本参数 3.1消火栓系统组成供水设施消火栓配水管网阀门等组成 一起灭火所需消防用水的设计流量=室外栓+室内栓+自喷系统，泡沫系统，水喷雾系统中最大用水量+冷却系统用水；两座及以上按最大的一座计算确定；与生产生活用水合用时，系统给水流量应为消防给水设计流量+生产生活用水最大小时流量之和，淋浴用水宜按15％计。 3.3室外消火栓设计流量 3.3.1根据建筑物用途功能，体积，耐火等级，火灾危险性等因素确定 3.3.2室外栓表3.3.2 注1，成组布置建筑按较大的相邻两座建筑体积之和查表确定室外栓设计流量 3，木结构文物，按三级耐火等级查表确定室外栓设计流量 4，单座建筑总建面大于50万㎡，室外栓设计流量按表的最大值增加一倍 3.3.3宿舍公寓室外栓设计流量按表中公共建筑确定 3.5室内消火栓设计流量 3.5.1根据建筑物用途功能，体积，高度，耐火等级，火灾危险性等因素确定 3.5.2室内栓设计流量不小于表3.5.2规定

注1，丁戊类高层厂（仓）室内栓设计流量可按表减少10L/s（2水枪）。 2，消防软管卷盘，轻便消防水龙，干式消火栓竖管可不计消火栓设计流量。 3，多层建筑有多种使用功能时，室内消火栓设计流量应分别按表中不同功能计算，且取最大值。 3.5.3当建筑物室内设有自动水灭火系统全保护时，高层建筑不超50m且室内栓设计流量 过20L/S时可按表减少5L/m；多层可减少50％，但不少于10L/S。 3.5.4宿舍公寓当为多层时按表中确定，当为高层按表中公共建筑确定。 3.6消防用水量 3.6.1灭火用水量按同时作用的室内外用水之和计算（V总=V外+V内）。 当防护多个建筑分别计算后取最大用水量（不是最大室内外用水之和）； 室内一个防护区（对象）用水量=栓+最大自灭系统（自喷、水雾、消防水炮、泡沫等灭火系统）+水幕系统（防火分隔、防护冷却）；多个防护区（对象时），分别计算取最大防护区用水量为室内消防用水量。 3.6.2火灾延续时间 栓：甲乙丙厂（仓）火灾延续时间3h 丁戊类厂（仓）火灾延续时间2h 高商、展、综，大50财、图、书、重（档）、科、高宾（或记忆：当兵图财） 人防<3000㎡1h，其他建筑2h。 自喷1h；当用于防火分隔或防护冷却水幕时，不小于设置部位墙耐火要求。

室内消火栓给水系统的水力计算思路

室内消火栓给水系统的水力计算思路 王锋 阅读 简介：进行消火栓给水系统水力计算包括了流量和压力的计算，计算前提首先是建立在满足规范要求的基础上进行，规范对建筑灭火主要规定了2条，一条是同时使用水枪支数，一条是每支水枪最小流量。 关键字：室内消火栓,给水系统,水力计算 （一）流量计算： 现分析流量计算步骤及程序如下： 一、首先分析在满足同时使用水枪支数条件下的充实水柱计算： 1、查建筑防火规范：第8.5.2条－室内消火栓用水量应根据同时使用水枪数量和充实水柱长度，由计算决定（可见不是纯粹查表得来的），但不应小于表8.5.2的规定（可见查表所得为规定的最小值，并不一定就是适合你手上建筑的正确值，如果经计算所得你的消火栓用水量大于表格内对应的消防水量，则应取较大的计算值）。 2、计算室内消火栓用水量的已知条件：同时使用水枪数量（可查表得到，一般为2支）；未知条件：充实水柱长度 3、如何来计算充实水柱长度？ 水枪充实水柱概念：水枪向上垂直射流，在26mm~38mm直径圆断面内、包含全部水量7 5％～90％的密实水柱长度称为充实水柱长度，以Hm表示（一般控制在7米～15米范围内）。 那么建筑所需充实水柱高度该如何来计算呢？对一定层高h的建筑来说，它所要求的消防要求是：当水柱的倾角控制在45～60度范围时可以喷到天花板上（上层楼板）： Hm=(h-1)/sina，这个公式在很多规范及教材中都出现过。 这里我们取a＝45度，Hm=√2(h-1) 接下来，我们做一个统计，对由于Hm在7米～15米之间，我们来计算建筑层高控制在多少。 当Hm=7时，h＝5.95米，意味着当h小于5.95米时，Hm仍取7米；

消防给水及消火栓系统技术规范word版

1 总则 1．0．1 为了合理设计消防给水及消火栓系统，保障施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本规范。 1．0．2 本规范适用于新建、扩建、改建的工业、民用、市政等建设工程的消防给水及消火栓系统的设计、施工、验收和维护管理。 1．0．3 消防给水及消火栓系统的设计、施工、验收和维护管理应遵循国家的有关方针政策，结合工程特点，采取有效的技术措施，做到安全可靠、技术先进、经济适用、保护环境。 1．0．4 工程中采用的消防给水及消火栓系统的组件和设备等应为符合国家现行有关标准和准入制度要求的产品。 1．0．5 消防给水及消火栓系统的设计、施工、验收和维护管理，除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语和符号 2．1 术语 2．1．1 消防水源fire water 向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。 2．1．2 高压消防给水系统constant high pressure fire protection water supply system 能始终保持满足水灭火设施所需的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。

2．1．3 临时高压消防给水系统temporary high pressure fire protection water supply system 平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。 2．1．4 低压消防给水系统low pressure fire protection water supply system 能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。 2．1．5 消防水池fire reservoir 人工建造的供固定或移动消防水泵吸水的储水设施。 2．1．6 高位消防水池gravity fire reservoir 设置在高处直接向水灭火设施重力供水的储水设施。 2．1．7 高位消防水箱elevated/gravity fire tank 设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。 2．1．8 消火栓系统hydrant systems/standpipe and hose systems 由供水设施、消火栓、配水管网和阀门等组成的系统。 2．1．9 湿式消火栓系统wet hydrant system/wet standpipe system 平时配水管网内充满水的消火栓系统。 2．1．10 干式消火栓系统dry hydrant system/dry standpipe system

室内消火栓系统管道安装

室内消火栓系统管道安装 1 范围 本工艺标准适用于建筑物、构筑物设置的室内消火栓系统管道安装的安装。 2 施工准备 2.1 主要材料： 2.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。 2.2 主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射 钉枪，倒链，电气焊等工具。 2.3 作业条件： 2.3.1 施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要 求，系统设备材料能保证正常施工

2.3.2 管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构 施工完成。 3 操作工艺 3.1 工艺流程： 安装准备T干管安装T箱体及支管安装T箱体配件安装f通水调试 3.2 安装准备： 3.2.1 认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。 3.2.2 检查预留及预埋是否正确，临时剔凿应与设计工建协调好。 3.2.3 检查设备材料是否符合设计要求和质量标准。 3.2.4 安排合理的施工顺序、避免工种交叉作业干扰，影响施工。 3.3 干管安装： 3.3.1 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素 钢管或无缝钢管 3.3.2 管道在焊接前应清除接口处的浮锈、污垢及油脂。 333 当壁厚w 4mm，直径w 50mm时应采用气焊；壁厚》 4.5mm,直径大于70m

室内消火栓系统施工方案(1)

室内消火栓系统施工方案合技术措施 一、主要制作的工艺流程 消火栓系统施工工艺流程 二、设备及主材的选型将严格遵循下列原则 1.严格按照建设单位对于设备、材料的有关规定和设计图纸的要求，选定 设备、主材及其它材料。 2.凡业主参与订货的货物规格、技术指标、价格与支付条件以及供货时间， 运输方式、售后服务等应主动征求业主的意见，以按期确定具体的供应 商，并严格遵守我公司《顾客提供产品的控制程序》。 3.设备材料订货前，严格按照程序向业主提供技术资料及供货依据，包括 设备的定型测试，出厂验收试验的检测报告。 4.凡我公司直接订货的产品严格按照我公司的《采购工作程序》执行。 三、施工工艺 1.材料、设备进场检验 工程使用材料根据总公司《质量体系程序文件》中《采购控制程序》和国家标准对采购的产品质量进行验证，并对以下方面进行检查：

1)察看外观质量，检查产品型号、计量和点验产品数量，测量或度量 产品几何尺寸，认真填写《采购产品验证记录》，如验证时发现不合格，上报主管部门进行评审，顾客提供产品由项目经理派人负责按规定的方法保管，当发现有损坏、丢失、变质或其他不适用情况时，项目经理应填写《顾客产品信息传递单》一式三份，交顾客（监理）确认，同时报总公司工程管理处。现场材料员根据《检验和试验状态控制程序》中规定的方法进行对所有材料进行标识、保管和维护，凡进入现场的物资均应进行标识，露天存放的采用铁板标识牌，室内存放的物资用塑料的标识牌，标识牌上注明物资名称、规格、材料、证明等，向监理进行材料报验合格后方可使用。 2)管材、管件现场检查：管材表面应无裂纹、缩孔、夹渣、折迭和重 皮；镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；非金属密封垫应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；法兰密封面应完整光洁没，不得有毛刺及颈项沟槽，螺纹法兰的螺纹应完整、无损伤。 3)喷头的现场检验：喷头的型号、规格应符合设计要求；喷头的商标、 型号、公称动作温度、制造厂商及生产日期等标志应齐全；喷头外观应无加工缺陷和机械损伤；喷头罗纹密封面应无伤痕、毛刺、缺丝或断丝现象。 4)闭式喷头宜进行密封性能试验，以无渗漏无损伤为合格，试验数量 应从每批中抽查1%，但不少于5只，试验压力应为，试验时间不得少于3min。当有两只或以上不合格时，不得使用该批喷头；当只有一只不合格时，应在抽查2%，但不得少于10只，重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。

室内消火栓系统设置及安装验收要求【最新版】

室内消火栓系统设置及安装验收要求室内消火栓 消防栓，正式叫法为消火栓，一种固定式消防设施，主要作用是控制可燃物、隔绝助燃物、消除着火源。分室内消火栓和室外消火栓。 所以，消防设计施工中，做好室内消火栓系统设置+安装也是扑救火灾的重要消防措施之一。 一、设置场所 1. 下列建筑或场所应设置室内消火栓系统: 1)建筑占地面积大于300㎡的厂房和仓库。 2)高层公共建筑和建筑高度大于21m的住宅建筑。(建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓) 3)体积大于5000m3的车站、码头、机场的候车(船、机)建筑、展

览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。 4)特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。 5)建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。 2. 国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。 3. 下列建筑或场所，可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙: 1)耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。 2)耐火等级为三、四级且建筑体积不大于3000m3的丁类厂房;耐火等级为三、四级且建筑体积不大于5000m3的戊类厂房(仓库)。 3)粮食仓库、金库、远离城镇且无人值班的独立建筑。

4)存有与水接触能引起燃烧爆炸的物品的建筑。 5)室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m3的其他建筑。 4. 人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或轻便消防水龙。高层住宅建筑的户内宜配置轻便消防水龙。老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘，消防软管卷盘的设置间距不应大于30.0m。 二、设置要求 1. 设置部位 1)设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。 2)屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。

消火栓系统设计与验收规范标准

管道设计及选用 8.2.1 消防给水系统供水管道所采用的消防设施、管材和管件的工作压力不应小于消防给水系统的工作压力。 8.2.2 消防给水系统管网的工作压力应符合下列规定： 1．当水灭火系统直接由市政给水系统供水时，应根据市政给水管网的工作压力确定水灭火系统的工作压力，但当小于0.60MPa时，工作压力按0.60MPa计； 2．高位消防水池供水的常高压消防给水系统其工作压力为高位消防水池的供水压力；市政给水系统供水的常高压消防给水系统其工作压力为市政给水管网的供水压力； 3．屋顶消防水箱稳压的临时高压消防给水系统其工作压力为消防水泵的搅动压力+水泵吸水口净压；稳压泵稳压的稳高压消防给水系统其工作压力为消防水泵的搅动压力+水泵吸水口净压+0.07MPa。 8.2.3 消防给水系统埋地时应采用球墨铸铁管、钢丝网PE塑料管和加强防腐的钢管等管材；室内架空管道应采用热浸镀锌钢管，有特殊美观和腐蚀性要求时可采用铜管、不锈钢管等。 8.2.4消防给水系统工作压力不大于0.8MPa管道可采用球墨铸铁或钢丝网PE塑料管给水管道，但当系统工作压力大于0.8MPa，须采用镀锌钢管。公称直径DN≤250mm的沟槽式管接头的最大工作压力不应大于2.5MPa，公称直径DN≥300mm的沟槽式管接头的最大工作压力不应大于1.6MPa。 8.2.5 消防给水系统埋地管道的埋深应符合下列规定。

1．管道的埋深应考虑地面、埋深荷载和冰冻线对消防给水管道的影响； 2．管道最小埋深不应小于0.8m； 3．在机动车道下时最小埋深不应小于0.9m； 4．在寒冷地区管道的埋深最小应在冰冻线以下0.3m； 5．寒冷地区室外阀门井应设置防冻措施。 8.2.6 钢丝网PE塑料管作为埋地消防给水管道时，应符合下列规定： 1．消防给水管道用钢丝网PE聚乙烯管道的PE原材料应是不低于PE80； 2．钢丝网PE塑料管道的最小强度不应低于8MPa； 3．连接管件与管材生产厂家应配套，连接方式可靠； 4．钢丝网PE塑料管不宜穿越建筑物、构筑物基础； 7．钢丝网PE塑料管道管顶最小覆土深度，在人行道下不宜小于0.80ｍ，在轻型车行道下不应小于1.0ｍ；在重型汽车道路或铁路、高速公路下应设置保护套管，套管与钢丝网PE塑料管的净距不应小于100mm； 8．钢丝网PE塑料管道与热力管道间的距离，应在保证聚乙烯管道表面温度不超过40℃的条件下计算确定，但最小净距不得小于1.5ｍ； 9．管道的合拢时间应选择在温度合适的时间，一般宜经过1个夜晚后的第二天早上10点以前； 10．钢丝网PE塑料管道的结构计算和水锤复核计算应满足标准

消防给水及消火栓系统技术规范标准规范标准设计GB509742014

1 总则 1.0.1 为了合理设计消防给水及消火栓系统，保障施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于新建、扩建、改建的工业、民用、市政等建设工程的消防给水及消火栓系统的设计、施工、验收和维护管理。 1.0.3 消防给水及消火栓系统的设计、施工、验收和维护管理应遵循国家的有关方针政策，结合工程特点，采取有效的技术措施，做到安全可靠、技术先进、经济适用、保护环境。 1.0.4 工程中采用的消防给水及消火栓系统的组件和设备等应为符合国家现行有关标准和准入制度要求的产品。 1.0.5 消防给水及消火栓系统的设计、施工、验收和维护管理，除应符合本规范外，尚应符合国家现行有关标准的规定。 条文说明 1 总则 1.0.1 本条规定了本规范的编制目的。 建国60年来我国消防给水及消火栓系统设计、施工及验收规范从无到有，至今已建立了完整的体系。特别是改革开放30年来，快速的工业化和城市化使我国工程建设有了巨大地发展，消防给水及消火栓系统伴随着工程建设的大规模开展也快速发展，与此同时与国际交流更加频繁，使我们更加认识消防给水及消火栓系统在工程建设中的重要性，以及安全可靠性与经济性的关系，首先是安全可靠性，其次是经济合理性。

水作为火灾扑救过程中的主要灭火剂，其供应量的多少直接影响着灭火的成效。根据统计，成功扑救火灾的案例中，有93%的火场消防给水条件较好；而扑救火灾不利的案例中，有81.5%的火场缺乏消防用水。例如，1998年5月5日，发生在北京市丰台区玉泉营环岛家具城的火灾，就是因为家具城及其周边地区消防水源严重缺乏，市政消防给水严重不足，消防人员不得不从离火场550m、600m的地方接力供水，从距离火场1400m的地方运水灭火，延误了战机，以至于两万平方米的家具城及其展销家具均被化为一片灰烬，直接经济损失达2087余万元。又如2000年1月11日晨，安徽省合肥市城隍庙市场庐阳宫发生特大火灾，火灾过火面积10523m2，庐阳宫及四周126间门面房内的服装、布料、五金和塑料制品等烧损殆尽，1人被烧死，619家经营户受灾，烧毁各类商品损失折款1763万元，庐阳宫主体建筑火烧损失416万元，两项合计，庐阳宫火灾直接经济损失2179万元，这场火灾的主要原因是没有设置室内消防给水设施，以致火灾发生后蔓延迅速，直至造成重大损失。火灾控制和扑救所需的消防用水主要由消防给水系统供应，因此消防给水的供水能力和安全可靠性决定了灭火的成效。同时消防给水的设计要考虑我国经济发展的现状，建筑的特点及现有的技术水平和管理水平，保证其经济合理性。本规范的制订对于减少火灾危害、促进改革开放、保卫我国经济社会建设和公民的生命产安全是十分必要的。本规范在制订过程中规范组研究了大量文献、发达国家的标准规范，并在全国进行了调研，同时参考了公安部天津消防研究所“十一五”国家科技支撑计划专题“城市消防给水系统设置方法”的研究成果。 消防给水是水灭火系统的心脏，只有心脏安全可靠，水灭火系统才能可靠。消防给水系统平时不用，无法因使用而检测其可靠性，因此必须从设计、施工、日常维护管理等各个方面加强其安全可靠性的管理。 消火栓是消防队员和建筑物内人员进行灭火的重要消防设施，本规范以人为本，更加重

消防工程移交培训资料及签到表

禧玛诺工厂改建工程消防系统 一、消防工程简介 禧玛诺工厂改建消防工程由自动报警系统、消火栓系统、自动喷淋系统、防排烟系统及应急照明系统组成。自动报警系统采用集中报警控制，报警主机设置于既有守卫室内。消火栓系统、自动喷淋系统独立设置水泵房，消火栓水泵、喷淋水泵均为两台（一用一备）。排烟风机设置于新建工厂栋屋面。工厂栋内应急照明灯为单管应急灯具，泵房内应急照明灯为为双管应急灯具，均为蓄电池供电。新建工厂栋屋面设有水箱及稳压设备，当消火栓系统和喷淋系统压力下降时进行增压。 二、火灾自动报警系统 1、系统组成 （1）探测器：感烟探测器。 （2）手动报警装置：手动报警按钮，消火栓按钮。 （3）报警控制器：区域报警器、控制模块、控制中心报警主机 2、系统功能 火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在主机控制面板上显示火灾发生部位，从而达到预报火警的目的。同时，也可以通过手动报警按钮来完成手动报警的功能。 3、系统易出现的问题、产生原因、处理方法 （1）探测器误报警，探测器故障报警 原因：环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长， 器件参数下降等。 处理方法：根据安装环境选择适当灵敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和更换探测器。 （2）手动报警按钮报警，手动报警按钮故障报警 原因：按钮使用时间过长，参数下降或按钮人为损坏。 处理方法：定期检查，损坏的及时更换，以免影响系统运行。

（3）报警控制主机故障 原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制主机报故障、报火警。 处理方法：用表或自身诊断程序检查机器本身，排除故障，或按（1）（2）处理方法，检查故障是否由外界引起。 （4）线路故障： 原因：绝缘层损坏，接头松动，环境湿度过大，造成绝缘下降。 处理方法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺。 三、消火栓系统 1、系统组成 消火栓箱、消火栓阀门、直流水枪、水带、灭火器、消火栓报警按钮、消防水泵、消火栓系统控制柜。 2、系统完成的主要功能 消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠屋顶水箱自重水来保持系统的水的压力。当发生火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。 3、系统容易出现的问题、产生的原因、处理方法 （1）打开消火栓阀门无水 原因：可能管道中有泄露点，使管道无水，且压力表损坏，增压系统不起作用。处理方法：检查泄露点，压力表，修复或增压装置，使管道有水。 （2）按下手动报警按钮，不能联动启动消防泵 原因：手动报警按钮接线松动，按钮本身损坏，联动控制柜本身故障，消防水泵启动控制柜故障或接线松动，消防水泵本身故障。 处理方法：检查各设备接线、设备本身器件，检查水泵本身电气、机构部分有无故障并进行排除。

消火栓给水系统计算

消火栓给水系统计算 （1）消火栓的布置 该建筑总长32.5m ，宽度19.6m ，高度48.45m 。按《高层民用建筑设计防火规范》GB50045-95(2005版)第7.4.6.1条要求，消火栓应设在走道、楼梯附近等明显易于取 用的地点，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。第7.4.6.8 条要求，消防电梯间前室应设消火栓。 水带长度取20m ，展开时的弯曲折减系数C 取0.8，消火栓的保护半径应为： m h L C R d 19320*8.0*=+=+= 消火栓采用单排布置时，其间距为： m b R S 29.18)8.135.3(192222=+-=-≤，取19m 。 据此应在走上布置1个消火栓，消防电梯间前室设置1个消火栓。系统图如图XXX 所示。 S ——消火栓间距（2股水柱达到同层任何部位），m ； R ——消火栓保护半径，m ； C ——水带展开时的弯曲折减系数，一般取0.8~0.9； Ld ——水带长度，每条水带的长度不应大于25m ，m ； h ——水枪充实水柱倾斜45°时的水平投影长度，m ，h=0.7Hm ，对一般建筑（层 高为3~3.5m ）由于两楼板间的限制，一般取h=3.0m ； Hm ——水枪充实水柱长度，m ； b ——消火栓的最大保护宽度，应为一个房间的长度加走廊的宽度，m 。

（2）水枪喷嘴处所需水压 据7.4.6.6条要求，消火栓应采用同一型号规格。消火栓的栓口直径应为65mm ，水带长度不应超过25m ，水枪喷嘴口径不应小于19mm 。水枪喷口直径选19mm ，查表3-6（p82），水枪系数φ值为0.0097；据7.4.6.2 条要求，消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m 的高层建筑不应小于10m ；建筑高度超过100m 的高层建筑不应小于13m 。 充实水柱Hm 要求不小于10m ，选Hm=12m ，查表3-7（p82），水枪实验系数f α值为1.21。 水枪喷嘴处所需水压 kPa O mH H H H f f q 1699.16)12*21.1*0097.01/(12*21.1) **1/(*2m m ==-=-=αφα （3）水枪喷嘴的出流量 查表3-8（p83），喷口直径19mm 的水枪水流特性系数B 为1.577。 s L s L BH q q xh /0.5/2.59.16*577.1>=== （4）水带阻力 19mm 水枪配65mm 水带，衬胶水带阻力较小，室内消火栓水带多为衬胶水带。本工程亦选衬胶水带。查表3-10（p84），知65mm 水带阻力系数Az 值为0.00172.水带阻力损失： 93.02.5*20*00172.0**22 ===xh d z d q L A h （5）消火栓口所需的水压 kPa O mH H h H H k d q xh 3.19883.19293.09.162==++=++= （6）校核 设置的消防贮水高位水箱最低水位高程52.10m ，最不利点消火栓栓口高程49.10m ，则最不利点消火栓口静水压力为a k 30m 0.310.4910.522P O H ==-。 按《高层民用建筑设计防火规范》GB50045-95(2005版)第7.4.7.2 条要求，高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m 时，高层建筑最不利点消火栓静水压力不应低于0.07MPa ；当建筑高度超过100m 时，高层建筑最不利点消火栓静水压力不应低于0.15MPa 。当高位消防水箱不能满足上述静压要求时，应设增压设施。需设增压设施。 （7）水力计算

消防工程师消防给水及消火栓系统技术规范：阀门及其他

2017年一级消防工程师考试时间确定为：11月12、13日，考友们应该提前备考了。小编特为大家整理了消防给水及消火栓系统技术规范之阀门及其他，方便大家及时备考。2017年一级消防工程师考试备考的路上，你并不孤独，坚持到底，我们将一直与您同在。 8.3 阀门及其他 8.3.1 消防给水系统的阀门选择应符合下列规定： 1 埋地管道的阀门宜采用带启闭刻度的暗杆闸阀，当设置在阀门井内时可采用耐腐蚀的明杆闸阀; 2 室内架空管道的阀门宜采用蝶阀、明杆闸阀或带启闭刻度的暗杆闸阀等; 3 室外架空管道宜采用带启闭刻度的暗杆闸阀或耐腐蚀的明杆闸阀; 4 埋地管道的阀门应采用球墨铸铁阀门，室内架空管道的阀门应采用球墨铸铁或不锈钢阀门，室外架空管道的阀门应采用球墨铸铁阀门或不锈钢阀门。 8.3.2 消防给水系统管道的最高点处宜设置自动排气阀。 8.3.3 消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。 8.3.4 减压阀的设置应符合下列规定： 1 减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀; 2 减压阀的进口处应设置过滤器，过滤器的孔网直径不宜小于4目/cm2～5目/cm2，过流面积不应小于管道截面积的4倍; 点击【消防工程师学习资料】或打开https://www.360docs.net/doc/8f12888457.html,/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析

3 过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于100mm，最大量程宜为设计压力的2倍; 4 过滤器前和减压阀后应设置控制阀门; 5 减压阀后应设置压力试验排水阀; 6 减压阀应设置流量检测测试接口或流量计; 7 垂直安装的减压阀，水流方向宜向下; 8 比例式减压阀宜垂直安装，可调式减压阀宜水平安装; 9 减压阀和控制阀门宜有保护或锁定调节配件的装置; 10 接减压阀的管段不应有气堵、气阻。 8.3.5 室内消防给水系统由生活、生产给水系统管网直接供水时，应在引入管处设置倒流防止器。当消防给水系统采用有空气隔断的倒流防止器时，该倒流防止器应设置在清洁卫生的场所，其排水口应采取防止被水淹没的技术措施。8.3.6 在寒冷、严寒地区，室外阀门井应采取防冻措施。 8.3.7 消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标识。 学尔森友情提示：2017年消防工程师考试日期定为11月12、13日，现学尔森为大家制定了紧密课程体系，与您一起备考通关!更多备考资料请关注学尔森考试频道或，与广大考友交流学习! 点击【消防工程师学习资料】或打开https://www.360docs.net/doc/8f12888457.html,/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析

室内消防管道及消火栓安装

新建铁路广州枢纽佛山西站及相关工程 室内消防管道及消火栓安装分项工程质量技术交底卡 GD2301003

确认其主体和零配件无任何缺损、锈蚀等情况，各种技术文件齐全后方可安装。 3、主要机具 滚槽机，切断机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等量具。 二、质量要求 1、建筑物内设消防软管卷盘，利用室外生活给水管网压力直供。消防软管卷盘参国标图集04S202选用，含铝合金箱体及门、DN25全铜截止阀1个、软管长度30m的消防软管卷盘一套（承压1.0MPa，带当量喷嘴直径不小于6mm的水枪）。消防软管卷盘箱按建筑物每层均有一股水柱保护布置，由生活给水管引出一路DN50供水支管（支管上设置水平直通压力型真空破坏器），室内管网成枝状布置。消防软管卷盘箱嵌墙安装，箱底距当层地面1m。 2、消防软管卷盘供水管（真空破坏器下游管段）采用热浸镀锌钢管，螺纹连接，承压1.0MPa； 3、、管道安装过程中，如遇有与其他管道或梁柱相碰的，可根据现场情况作适当调整。原则是有压让无压，小管让大管，管道施工应严格遵守有关给排水施工验收规范。 4、管道支吊架宜生根于梁柱侧面上，一般采用膨胀螺栓紧固，对承重大的吊架则应采用梁柱预埋钢板，拉杆螺栓焊接；砖墙上为钢托架安装，土建施工时，要做好预埋件的配合工作；大管径水管则应用角钢紧固于梁上，再做吊托架安装。具体参照相关的国家标准图集进行，特殊的支架或吊架由安装单位现场确定。 5、管道安装完毕后，应进行管网冲洗，并按国家规范进行水压试验。 6、采暖、通风、空调、消防、给排水系统中管道穿墙、楼板及防火分区处的缝隙采用不燃材料封堵。 7、、除图中特殊注明外，本设计图中所注标高为：给水管以管中心计，排水管以管内底计；标高 为米，其余为毫米。室内外高差为0.3m。 8、质量标准 主控项目 1、室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。 检验方法:实地试射检查。 一般项目 1、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。 检验方法:观察检查。 2、箱式消火栓的安装应符合下列规定:

消火栓系统水力计算

计算原理参照《全国民用建筑工程设计技术措施2003》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式 1. 最不利点消火栓流量 Qxh = SQRT(B * Hq) 式中： Qxh-水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B-水枪水流特性系数 Hq-水枪喷嘴造成一定长度的充实水柱所需水压 2. 最不利点消火栓压力 Hxh = Hd + Hq + Hsk = Ad * Ld * Qxh*Qxh + Qxh*Qxh/B + 2 式中： Hxh -消火栓栓口的最低水压(0.010MPa) Hd-消防水带的水头损失(0.01MPa) Hq-水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) Hd-消防水带的水头损失(0.01MPa) Ad-水带的比阻 Ld-水带的长度(m) Qxh-水枪喷嘴射出流量(L/s) B-水枪水流特性系数 Hsk-消火栓栓口水头损失，宜取0.02Mpa 3. 次不利点消火栓压力 Hxh次= Hxh最+ H层高+ Hfj 式中： H层高-消火栓间隔的楼层高(m) Hfj-两个消火栓之间的沿程、局部水头损失(m) 4. 次不利点消火栓流量 Qxh次= sqrt((Hxh次- 2) / (Ad*Ld + 1/B)) （依据规范需要与水枪的额定流量进行比较，取较大值） 5. 流速V V = (4 * Q) / (π * Dj * Dj) 式中： Q-管段流量L/s Dj-管道的计算内径（m） 6. 水力坡降 i = 0.00107 * V * V / (pow(Dj, 1.3) 式中： i-每米管道的水头损失（m H20/m） V-管道内水的平均流速（m/s） Dj-管道的计算内径（m） 7. 沿程水头损失 h = i * L 式中： L-管段长度m 消火栓系统水力计算书第1页共3页

消防给水系统设计计算说明书

一、工程概况 锦怡酒店位于重庆市大杨石组团九龙镇，杨家坪城市核心商业区，该建筑属餐饮、办公、酒店类建筑，分1#楼和2#楼，1#楼为酒店，共十七层，2#楼为办公楼，共20层。地下三层为设备层、车库，地下二层车库，地下一层为酒店配套的餐饮等。1#楼一层为大堂，二层至四层为咖啡、餐饮等，五层以上为客房；2#楼一层以上均为办公。建筑绝对标高74.55m。 二、设计范围 根据设计任务书要求，主要针对该建筑室内消火栓系统进行设计。 三、设计依据 1.建设单位提供的地形图，选址位置； 2.建筑专业图纸； 3.《建筑设计防火规范》GB50016-2006； 4.《高层民用建筑设计防火规范》GB50045-95 (2005年版)； 5.《汽车库、修车库、停车场设计防火规范》GB50067-97 6.《建筑给水排水设计手册》（第2册建筑给水排水第二版） 7.《中国消防工程手册》蒋永琨主编 8.国家强制执行的标准，法规及有关规定 四、设计内容 4.1设计方案 本建筑为一类高层建筑，耐火等级为一级，市政给水压力为0.35MPa，不能满足高层建筑防火给水所需压力，所以本系统采用临时高压消防给水系统，着火前10min灭火是由水箱供水，以后供水是由地下室的消防水泵从消底层贮水池抽水加压供水。 方案一：分区消防给水给水系统 1#楼-3~8层为低区消火栓系统，9~17层为高区消火栓系统；2#楼-3~10 楼为低区火栓系统，11~20层为高区消火栓系统。 方案二：不分区消防给水系统 不进行分区，直接由消防水泵供给整个建筑消火栓系统。

消防分区能更好利用市政给水压力，减小泵的负荷，更加节能。消火栓出口压力得到较好控制。但本建筑高度74.55m （不算塔楼），最底层所承受静压力不大于1.00MPa ，根据规范可不分区，但底部几层消火栓出口压力可能超过0.5MPa ，所以要采取减压措施。综上，整个消火栓系统由消防泵、消防管网、减压设备、消防栓、水泵接合器、底层贮水池和屋顶水箱组成。 4.2消防设备及附件设计 4.2.1消火栓 （1）消火栓充实水柱长度确定 根据《建筑设计防火规范》GB 50016—2006（下文简称《低规》）第8.4.3条规定，水枪的充实水柱应经计算确定，甲、乙类厂房、层数超过6层的公共建筑和层数超过4 层的厂房（仓库），不应小于10m ；故本建筑的充实水柱长度不应小于10m ，即0k S ≥10m 。本设计取充实水柱长度12m 。 （2）消火栓保护半径的确定 消火栓保护半径按下式计算： d s R L L =+ 式中 R ——消火栓保护半径，m ； L d ——水带有效长度，考虑水带的转弯，取折减系数为0.8； L s ——水枪充实长度在平面上的投影长度，水枪高度1.1m ，喷射高度 2.1m ，11.8m S L ==。 代入数据得，d s R L L =+=0.8×25+11.8=31.8m ，即保护半径为31.8m ，。 （3）消火栓间距的确定 室内按一排消火栓布置，且应保证两支水枪充实水柱同时到达室内任何部位，消火栓间距按下式计算： S = 式中 S ——两股水柱时的消火栓间距，m ； R ——消火栓保护半径，m ； b ——消火栓最大保护高度，取10.85m 。 代入数据得：

GB50974-2014消防给水及消火栓系统技术规范(高清含条文说明) 63

11 控制与操作 11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求： 1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态； 2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。 11.0.2消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。 11.0.3 消防水泵应保证在火灾发生后规定的时间内正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min内正常工作。 11.0.4 消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。消防水泵房内的压力开关宜引入控制柜内。 11.0.5 消防水泵应能手动启停和自动启动。 11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。 11.0.7 在建筑消防控制中心或建筑值班室应设置消防给水设施的下列控制和显示功能： 1 控制柜或控制盘应设置开关量或模拟信号手动硬拉线直接启泵的按扭； 2 控制柜或控制盘应有显示消防水泵和稳压泵的运行状态； 3 控制柜或控制盘应有显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。 11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。 11.0.9 消防水泵控制柜设置在独立的控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。 11.0.10 消防水泵控制柜应采取防止被水淹没的措施。在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。 11.0.11 当消防给水分区供水采用转输消防水泵时，转输泵宜在消防水泵启动后再启动；当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。 11.0.12消防水泵控制柜应设置手动机械启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。手动时应在报警5min内正常工作。 11.0.13 消防水泵控制柜的前面板的明显部位应设置紧急时打开柜门的钥匙装置，并应由有管理权限的 54
