同轴度计算和测量

————————————————————————————————作者: ————————————————————————————————日期:

同轴度测量方法[1]

同轴度测量方法方法一：用两个相同的刃口状V 形块支承基准部位，然后用打表法测量被测部位。 1、测量器具准备：百分表、表座、表架、刃口状V 形块、平板、被测件、全棉布数块、防锈油等。 2、测量步骤 1）将准备好的刃口状V 形块放置在平板上，并调整水平。 2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状V 形块上，基准轴线由V 形块模拟，如下图所示。同轴度测量方法示意图 3）安装好百分表、表座、表架，调节百分表，使测头与工件被测外表面接触，并有1～2圈的压缩量。 4）缓慢而均匀地转动工件一周，并观察百分表指针的波动，取最大读数Mmax 与最小读数Mmin 的差值之半，作为该截面的同轴度误差。 5）转动被测零件，按上述方法测量四个不同截面（截面A 、B、C、D），取各截面测得的最大读数Mimax 与最小读数Mimin 差值之半中的最大值（绝对值）作为该零件的同轴度误差。 6）完成检测报告，整理实验器具。 3、数据处理 1）先计算出单个测量截面上的同轴度误差值，即Δ = （Mmax －Mmin ）/2。 2）取各截面上测得的同轴度误差值中的最大值，作为该零件的同轴度误差。 4、检测报告按步骤完成测量并将被测件的相关信息及测量结果填入检测报告单中,并检验零件的行为误差是否合格。方法二：利用数据采集仪连接百分表测量法[1] 1、测量仪器：偏摆仪、百分表、数据采集仪 2、测量原理：数据采集仪会从百分表中自动读取测量数据的最大值跟最小值，然后由数据采集仪软件里的计算软件自动计算出所测产品的圆度误差，最后数据采集仪会自动判断所测零件的同轴度误差是否在同轴度范围内，如果所测同轴度误差大于同轴度公差值，采集仪会自动发出报警功能，提醒相关操作人员该产品不合格。测量效果示意图：数据采集仪连接百分表测量同轴度误差示意图优势：1）无需人工用肉眼去读数，可以减少由于人工读数产生的误差； 2）无需人工去处理数据，数据采集仪会自动计算出同轴度误差值。 3）测量结果报警，一旦测量结果不在同轴度公差带时，数据采集仪就会自动报警。

测量同轴度误差的方法

一、同轴度同轴度用于控制轴类零件的被测轴线对基准轴线的同轴度误差。二、同轴度公差带同轴度公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。如下图所示。?d孔轴线必须位于直径为公差值0.1mm，且与基准轴线同轴的圆柱面内。三、任务：测量联动轴零件的同轴度误差任务分析：被测项目是被测要素为大圆柱面的轴线，基准要素为两端小圆柱面的公共轴线。

含义：大圆柱面的轴线必须位于直径为公差值Φt（Φ0.08mm）的圆柱面内，此圆柱面的轴线与公共基准轴线A‐B（即两个小圆柱面的公共轴线）重合。根据含义可知，我们选择测量方法有两种。四、测量方法方法一：用两个相同的刃口状 V 形块支承基准部位，然后用打表法测量被测部位。 1、测量器具准备百分表、表座、表架、刃口状 V 形块、平板、被测件、全棉布数块、防锈油等。 2、测量步骤 1）将准备好的刃口状 V 形块放置在平板上，并调整水平。 2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状 V 形块上，基准轴线由 V 形块模拟，如图 3-77 所示。

3）安装好百分表、表座、表架，调节百分表，使测头与工件被测外表面接触，并有１～２圈的压缩量。 4）缓慢而均匀地转动工件一周，并观察百分表指针的波动，取最大读数Mmax 与最小读数 Mmin 的差值之半，作为该截面的同轴度误差。 5）转动被测零件，按上述方法测量四个不同截面（截面 A 、B、C、D），取各截面测得的最大读数 Mimax 与最小读数 Mimin 差值之半中的最大值（绝对值）作为该零件的同轴度误差。 6）完成检测报告，整理实验器具。 3、数据处理 1）先计算出单个测量截面上的同轴度误差值，即Δ＝（Mmax － Mmin ）/2。 2）取各截面上测得的同轴度误差值中的最大值，作为该零件的同轴度误差。 4、检测报告按步骤完成测量并将被测件的相关信息及测量结果填入检测报告单中,并检验零件的行为误差是否合格。方法二：直接利用数据采集仪连接百分表实现高效测量 1、测量仪器：偏摆仪、百分表、太友科技QSmart 数据采集仪。 2、测量原理：数据采集仪会从百分表中自动读取测量数据的最大值跟最小值，然后由数据采集仪软件里的计算软件自动计算出所测产品的同轴度误差（Δ＝（Mmax － Mmin ）/2），最后数据采集仪会自动判断所测零件的同轴度误差是否在同轴度公差范围内，如果所测同轴度误差大于圆度公差值，采集仪会自动发出报警功能，提醒相关操作人员该产品不合格。测量效果示意图：

三坐标测量同轴度方法

三坐标测量同轴度方法方法一同轴度测量方法两个孔的公共轴心线是指两孔各自被测表面长度的中点连线；假使是三个或三个以上的圆柱表面，它们的公共轴心线应该在图样上另做规定。 - 几种测量机通常采用的同轴度测量方法：一、应用系统功能法：即测量机软件系统中自带的同轴度和同心度测量标准子程序，用户在测量时可方便地进行调用。二、极坐标测量法：这是一种类似于平台测量的检测方法，其基准元素可以通过圆柱、阶梯柱、直线以及圆/圆等测量后构造的直线获得。可以说，几乎所有用作基准元素的单一基准或组合基准都将包括在内，而被测要素则更为简单，通常情况只是圆的测量。其操作步骤如下： 1、测量单一基准轴线或公共基准轴线并用其建立第一轴（同心度测量除外）； 2、将基准轴线清零（即平移原点到基准中心）； 3、在被测元素（孔或轴）上测若干截圆（通常测两端）； 4、输出被测截圆极径（PR值）； 5、取其输出较大PR值的2倍为所测同轴度误差。三、求距法：该方法的基本原理是通过计算圆心到基准轴线距离的方法求得同轴度误差。与极坐标测量方法不同的是，被选定的基准轴线无须清零，但评定同轴度误差时同样要取计算结果中最大距离乘以2。 - 关于两个相邻较远的短基准同轴度的测量：这是一个比较典型困扰测量机用户的问题，事实上已经证明由此单从测量数据上来看将有相当一部分工件被视为“超差品”，而那些“超差品”经装配实验后证明大多数没有问题。这就不得不需要引起测量机操作员的注意。分析其原因，既不是机器精度太低，也不是系统软件计算错误，主要是图样标注不妥。对此，可采用以下几种相应的测量方法： 1、当基准元素为孔时，可插入配合间隙较为合适的心棒，以延长基准轴线的实测长度； 2、采用建立公共基准的测量方法，模拟专用心棒进行检验的方法，分别测量两圆柱对公共轴心线的同轴度；（参看前面公共基准轴线的建立方法和极坐标测量法）； 3、在基准圆柱表面内测量更多的点，（多用于连续扫描测头）以加大计算的信息量，使系统确定最大内接圆或最小外接圆时有充足的表面形状信息。

三坐标测量同轴度方法

浅析三坐标测量同轴度方法同轴度检测是我们在测量工作中经常遇到的问题，用三坐标进行同轴度的检测不仅直观且又方便，其测量结果精度高，并且重复性好。辽宁曙光汽车集团零部件公司主要生产汽车零部件，有很多产品需要进行严格的同轴度检查，特别是出口产品的检查更加严密，如EATON差速器壳、AAM拨叉、主减速器壳等。因此能否准确地测量出此类零件的同轴度对以后的装配有着一定的影响。 1、影响同轴度的因素在国标中同轴度公差带的定义是指直径公差为值t，且与基准轴线同轴的圆柱面内的区域。它有以下三种控制要素：①轴线与轴线；②轴线与公共轴线； ③圆心与圆心。因此影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向，特别是轴线方向。如在基准圆柱上测量两个截面圆，用其连线作基准轴。在被测圆柱上也测量两个截面圆，构造一条直线，然后计算同轴度。假设基准上两个截面的距离为10 mm，基准第一截面与被测圆柱的第一截面的距离为100 mm,如果基准的第二截面圆的圆心位置与第一截面圆圆心有5μm的测量误差，那么基准轴线延伸到被测圆柱第一截面时已偏离50μm（5μmx100÷10），此时，即使被测圆柱与基准完全同轴，其结果也会有100μm的误差（同轴度公差值为直径，50μm是半径），测量原理图如图1所示。 2、用三坐标测量同轴度的方法对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法、直线度法、求距法求得。 2.1 公共轴线法在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。这条公共

同轴度误差测量方法介绍

摘要：同轴度属于形位公差中的一种，主要是用来控制理论上应同轴的被测轴线与基准轴线的不同轴程度。下面我们将对同轴度进行介绍，主要包括其测量方法等内容。什么是同轴度？同轴度：用于控制轴类零件的被测轴线对基准轴线的同轴度误差。同轴度公差：是用来控制理论上应同轴的被测轴线与基准轴线的不同轴程度。同轴度误差：被测轴线相对基准轴线位置的变化量. 简单理解就是：零件上要求在同一直线上的两根轴线，它们之间发生了多大程度的偏离，两轴的偏离通常是三种情况(基准轴线为理想的直线)的综合——被测轴线弯曲、被测轴线倾斜和被测轴线偏移。同轴度误差是反映在横截面上的圆心的不同心。同轴度的作用 1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量 2、轴类零件外圆及内园参数的同时精密测量、 3、轴类零件多点参数的同时精密测量； 4、快速测量、断差面、内圆及外圆可同时测量。任务：测量联动轴零件的同轴度误差

任务分析：被测项目是被测要素为大圆柱面的轴线，基准要素为两端小圆柱面的公共轴线。含义：大圆柱面的轴线必须位于直径为公差值Φt（Φ0.08mm）的圆柱面内，此圆柱面的轴线与公共基准轴线A‐B（即两个小圆柱面的公共轴线）重合。根据含义可知，我们选择测量方法有两种。方法一：用两个相同的刃口状 V 形块支承基准部位，然后用打表法测量被测部位。 1、测量器具准备百分表、表座、表架、刃口状 V 形块、平板、被测件、全棉布数块、防锈油等。 2、测量步骤 1）将准备好的刃口状 V 形块放置在平板上，并调整水平。 2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状 V 形块上，基准轴线由 V 形块模拟，如下图所示。

同轴度测量方法

同轴度测量方法方法一：用两个相同的刃口状V 形块支承基准部位，然后用打表法测量被测部位。 1、测量器具准备百分表、表座、表架、刃口状V 形块、平板、被测件、全棉布数块、防锈油等。 2、测量步骤 1）将准备好的刃口状V 形块放置在平板上，并调整水平。 2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状V 形块上，基准轴线由V 形块模拟，如下图所示。同轴度测量方法示意图 3）安装好百分表、表座、表架，调节百分表，使测头与工件被测外表面接触，并有1～2圈的压缩量。 4）缓慢而均匀地转动工件一周，并观察百分表指针的波动，取最大读数Mmax与最小读数Mmin的差值之半，作为该截面的同轴度误差。 5）转动被测零件，按上述方法测量四个不同截面（截面A 、B、C、D），取各截面测得的最大读数Mimax与最小读数Mimin差值之半中的最大值（绝对值）作为该零件的同轴度误差。 6）完成检测报告，整理实验器具。 3、数据处理 1）先计算出单个测量截面上的同轴度误差值，即Δ = （Mmax－Mmin）/2。 2）取各截面上测得的同轴度误差值中的最大值，作为该零件的同轴度误差。 4、检测报告按步骤完成测量并将被测件的相关信息及测量结果填入检测报告单中,并检验零件的行为误差是否合格。方法二：利用数据采集仪连接百分表测量法[1] 1、测量仪器：偏摆仪、百分表、数据采集仪 2、测量原理：数据采集仪会从百分表中自动读取测量数据的最大值跟最小值，然后由数据采集仪软件里的计算软件自动计算出所测产品的圆度误差，最后数据采集仪会自动判断所测零件的同轴度误差是否在同轴度范围内，如果所测同轴度误差大于同轴度公差值，采集仪会自动发出报警功能，提醒相关操作人员该产品不合格。测量效果示意图：

超高层建筑物垂直度控制测量技术研究

超高层建筑物垂直度控制测量技术研究【摘要】近年来，我国城市化速度加快，超高层建筑比比皆是。它的主体结构需与外幕墙装修、电梯安装以及室内精装修等工程进行交接，所以对混凝土结构实体垂直度的要求十分严格。本文主要从超高层建筑物垂直度控制测量技术方法着手，分析建筑物产生垂直偏差的原因及预防措施，施工中的主要控制措施。从而实现对超高层建筑物垂直度测量的良好控制。【关键词】超高层建筑物；垂直度控制；测量技术一、引言近些年来，随着我国经济的迅速发展，城市化的脚步也紧随其后，许多高层、超高层建筑不断增加。高层建筑的垂直度控制是保证高层建筑的质量基础，也是关键的质量控制环节之一，所以，现代建筑对高层建筑垂直度施工测量的方法和精度提出了更高的要求，尤其是电子全站仪、光学经纬仪、激光铅锤仪以及电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本的改变。在本文中，我主要从测量的基本方法着手，阐述高层建筑垂直度控制技术。二、高层建筑物竖向垂直度监测常用方法高层建筑物竖向垂直度监测主要是解决各层轴线精确向上引测的问题。常用方法有经纬仪引桩投测法、激光铅垂仪和铅直坐标法三种，这三种方法已经在超高层建筑物垂直度控制测量中广泛使用。 1．经纬仪引桩投测法经纬仪引桩投测法的基本原理,就是在轴线控制桩上用经纬仪盘左盘右取平均法向上投测轴线点。这种方法的优点是简便,仪器设备简单,但要求建筑物的场地较宽阔,视野大且附近有高楼及在阴天或无风天气下进行。 2．激光铅垂仪投测法利用激光铅垂仪进行建筑物轴线自下向上的投测,是一种精度较高、速度较快的方法。其基本原理是利用该仪器发射的铅直激光束的投射光斑,在基准点上向上逐层投点,从而确定各层的轴线点位。这种方法的优点同样也是方便、快捷,对施工场地没有特殊的要求。但预留孔洞的尺寸大小在施工中不易掌握,其尺寸偏小不便于投测和偏大存在安全隐患。 3．铅直坐标法

水泵机组同轴度的测量与校正

水泵机组同轴度的测量与校正 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

水泵机组同轴度的测量与校正状元水厂项慧均摘要：本文主要是根据状元水厂的水泵机组的特点，叙述联轴器的配合偏差、机泵同轴度测量误差产生的原因及解决方法、主要以叙述水泵机组同轴度的测量和校正方法为主。关键词：配合偏差，同轴度，联轴器，轴向窜动，径向偏差，轴向偏差，不同心度，不平行度。前言：水泵机组的同轴度是指水泵轴和电机轴的装配偏差，而联轴器是电机和水泵传动的联接部件，机泵的配合偏差也就是联轴器的配合偏差，联轴器装配后都存在着配合偏差，联轴器的配合偏差过大会造成水泵机组的振动增大，是影响轴承、联轴器损坏的主要原因，因此，为了减少水泵机组的振动，就必须减少联轴器的配合偏差，把偏差调整到允许的范围内，才能有效地保证机组的机械寿命，在机泵的运行过程中，因机组自身的振动或基础与管路的沉降等等原因都会造成联轴器配合偏差变化，所以定期对水泵机组同轴度的测量与校正是机泵维护中的重要项目。一. 联轴器配合偏差的介绍。联轴器配合的偏差有三种：径向偏差、轴向偏差、角向偏差，径向偏差是指联轴器的两个圆心之间的偏差，可用不同心度来表示，轴向偏差是指两配合面之间的距离与标准配合距离之间的偏差，同轴度测量中用联轴器的间距来表示，间距的测量较简单，用游标尺可直接测量出来，由于轴向偏差的精度要求较低（误差为±3mm），且基座的沉降或设备的振动基本上不影响间距的变化，即使偏差超值校正也简单，所以在同轴度测量中以

测量径向偏差和角向偏差为主，角向偏差是指联轴器两端面与平行端面的角度偏差，角向偏差可用机泵轴心的不平行度来表示，定义为在轴向的一米的距离上的与基准轴中心线的偏差值。由于习惯上把联轴器的角向偏差称为机泵同轴度中的轴向偏差，所以此本文也依照习惯在接下来叙述中把联轴器的角向偏差称为“轴向偏差”，联轴器的轴向偏差用联轴器的间距来表示。二. 机泵同轴度测量的误差原因分析状元水厂以前测同轴度的方法是习惯上用一只百分表对联轴器的径向和轴向进行测量，往往在同一时间里多次测量的值都存在较大的偏差，而且数值有时为正偏差有时为负偏差，即使后来用激光校正仪来测，在同一时间里多次测量的值都存在偏差，因测量值不准，就无法校正机泵的同轴度。经过分析发现：我厂的机泵联轴器是膜片式联轴器，在测量中时将联轴器转动180°时，水泵或电机有轴向窜动现象出现，每次测量时其轴向窜动量都是不同的，窜动量从几丝到几十丝的之间变化，所以机泵同轴度测量的误差主要是机泵的轴向窜动造成的，轴向窜动对径向偏差的测量影响微小，对轴向偏差的测量影响很大，为了消除轴向窜动对轴向偏差测量的误差，准确地测量出轴向偏差值，通过在CAD图形上进行模拟分析，发现如在测量轴向偏差是用两只相隔180°的百分表同时测量，就可以消除掉轴向窜动引起的测量误差，如下的图1就是模拟轴向窜动时测量轴向偏差的分析图形。图1 三. 机泵同轴度的测量只要是测量径向偏差和轴向偏差，径向偏差和轴向偏差说明如下：

垂直度误差检测

任务一垂直度误差检测知识目标理解直线度公差的含义了解自准直仪的工作原理技能目标掌握自准直仪测量直线度误差的方法熟悉直线度误差的评定方法 1、任务描述 2、任务分析 3、相关知识（1）垂直度公差限制实际要素对基准在垂直方向上变动量的一项指标。垂直度公差也有面对面、面对线、线对面、线对线等情形，如图，面对面的垂直度公差带是间距等于公差值且与基准面垂直的两平行平面之间的区域。

线对面的垂直度公差带是直径等于公差值且与基准面垂直的圆柱面内的区域。（2）检测原则测量特征值的原则。（3）方箱是平台测量的主要辅助工具，具有垂直度精度很高的四个相邻平面，用作测量的辅助基准，也可用作划线使用。（4）塞尺也称厚薄规，测量精度一般为0.01mm,每把13、14、17、20片不等，当遇到测量很小的两个平面之间的距离时，塞尺可以测出缝隙的大小，使用时可以单片使用也可以不同厚度尺片组合一起。使用时要注意用力适当，方向合适，不可强塞，防止弯曲过度甚至折断和操作，只检查某一间隙是否小于规定值时，则用符合规定的最大值的塞片塞该间隙，如果不能塞入即合格，反之不合格。 4、任务实施（1）操作步骤 1）清洁工件、平板、方箱，检查百分表零位偏差 2）将方箱放在平板合适位置，将工件基准平面旋转在平板上 3）调整被测平面靠近方箱，保持基准平面与平板稳定接触 4）用塞尺测量间隙的最大值，并记录 5）塞尺读数的最大值就是垂直度误差，填写检测报告，给出合格性结论

6）仪器清洁保养并归位。（2）注意事项在检测过程中，实际基准平面要与平板保持稳定接触，用平板模拟理想基准平面。 5、知识拓展（1）垂直度公差值（2）垂直度误差其他检测方法介绍垂直度误差可用平板和带指示表的表架、自准直仪和三坐标测量机等测量。主要有打表法、间隙法和水平仪光学仪器法。 1）先用直角尺调整指示表，当直角尺与固定支撑接触时，将指示表的指针调零，然后对工件进行测量，使固定支撑与被测实际表面接触，指示表的读数即该测点相对于理论位置的偏差。改变指示表在表架上的高度位置，对被测表面的不同点进行测量，取指示表读数的最大值与最小值之差作为被测表面对基准平面的垂直度误差。 2）面对线的垂直度误差测量用导向块模拟基准轴线，将被测零件旋转在导向块内，然后测量整个被测表面，取指示表读数的最大值与最小值之差作为垂直度误差。 3）将被测零件的基准面固定在直角座上，同时调整靠近基准的被测表面的读数差为最小值，取指示表在整个表面各点测得的最大与最小读数之差，作为该零件睥垂直度误差。 4）将准直仪放置在基准实际表面上，时间调整准直仪使其光轴平行于基准实际表面，然后

同轴度

图片：图片：同轴度同轴度：[tóngzhóudù] properalignment 同轴度：是定位公差，理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现，故其公差带为一以基准轴线为轴线的圆柱体，公差值为该圆柱

体的直径，在公差值前总加注符号“φ”. 同轴度公差：是用来控制理论上应同轴的被测轴线与基准轴线的不同轴程度。同轴度误差：被测轴线相对基准轴线位置的变化量. 简单理解就是：零件上要求在同一直线上的两根轴线，它们之间发生了多大程度的偏离，两轴的偏离通常是三种情况(基准轴线为理想的直线)的综合——被测轴线弯曲、被测轴线倾斜和被测轴线偏移。同轴度误差是反映在横截面上的圆心的不同心。如何检验同轴度？同轴度比较难测，我们是能测量跳动的方法代替。编辑本段三坐标测量同轴度方法同轴度检测是我们在测量工作中经常遇到的问题，用三坐标进行同轴度的检测不仅直观且又方便，其测量结果精度高，并且重复性好。辽宁某汽车集团零部件公司主要生产汽车零部件，有很多产品需要进行严格的同轴度检查，特别是出口产品的检查更加严密，如EAT ON差速器壳、AAM拨叉、主减速器壳等。因此能否准确地测量出此类零件的同轴度对以后的装配有着一定的影响。 1、影响同轴度的因素在国标中同轴度公差带的定义是指直径公差为值t，且与基准轴线同轴的圆柱面内的区域。它有以下三种控制要素：①轴线与轴线；②轴线与公共轴线；③圆心与圆心。因此影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向，特别是轴线方向。如在基准圆柱上测量两个截面圆，用其连线作基准轴。在被测圆柱上也测量两个截面圆，构造一条直线，然后计算同轴度。假设基准上两个截面的距离为10mm，基准第一截面与被测圆柱的第一截面的距离为100mm，如果基准的第二截面圆的圆心位置与第一截面圆圆心有5μm的测量误差，那么基准轴线延伸到被测圆柱第一截面时已偏离50μm（5μmx10 0÷10），此时，即使被测圆柱与基准完全同轴，其结果也会有100μm的误差（同轴度公差值为直径，50μm是半径），测量原理图如图1所示。 2、用三坐标测量同轴度的方法对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法、直线度法、求距法求得。 2.1公共轴线法在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程。 2.2直线度法在被测元素和基准元素上测量多个横截面的圆，然后选择这几个圆构造一条3D直线，同轴度近似为直线度的两倍。被收集的圆在测量时最好测量其整圆，如果是在一个扇形上测量，则测量软件计算出来的偏差可能很大。 2.3求距法同轴度为被测元素和基准元素轴线间最大距离的两倍。即用关系计算出被测元素和基准元素的最大距离后，将其乘以2即可。求距法在计算最大距离时要将其投影到一个平面上来计算，因此这个平面与用作基准的轴的垂直度要好。这种情况比较适合测量同心度。 3、实际应用现以EATON差速器壳为例：据图纸要求差速器壳两端轴承内孔同轴度为φ0.05mm，如果两端孔的同轴度不好，则会影响半轴和齿轮的装配，导致齿轮转动不畅，因此需要准确

三坐标测量仪同轴度测量的方法

三坐标测量仪同轴度测量的方法作者：admin 来源：未知时间：2014-03-20 08:38 查看：1640次摘要：同轴度是表示零件的有关要素（轴与轴、孔与孔、轴与孔之间）要求同轴，即控制实际轴线与基准轴线的偏离程度。公司内部有三坐标测仪的，建议使用三坐标测量仪进行测量，三坐同轴度是表示零件的有关要素（轴与轴、孔与孔、轴与孔之间）要求同轴，即控制实际轴线与基准轴线的偏离程度。公司内部有三坐标测仪的，建议使用三坐标测量仪进行同轴度测量，三坐标是公认的测量空间形状误差较好的精密检测设备。 1、利用三坐标测量仪进行测量并直接评价出同轴度误差，有两种方法：一种是测量轴线与基准轴线直接评价法，而另一种是公共轴线法；一些书中介绍的以一个孔建立一个基准轴线，而评价另个孔与基准的同轴度，由于测量孔和基准孔之间存在一定的距离，因此在评价时，测量误差就会被延长。通过三坐标测量验证，这种方法得出的数据是非常大的，而用这样的数据进行校对机床，反而产生了不良的效果，因此我们采用了用公共轴线法进行评价的方法，这种方法是比较适合生产现场和装配的实际情况的。如用公共轴线法测量距离为L 的两个孔的同轴度，我们可以分别在两个孔测量两个截面圆，如果孔比较长的情况下，建议各孔均测出两个截面圆，用两个截面圆连线找出其中点即中间截面圆，两孔中间截面圆圆心连线建立公共轴线，把零点设在公共轴线上，这样公共基准就找好了，然后用刚刚测量的单个孔的两个截面圆连线，分别与公共轴线进行比较同轴度，取最大值为两孔同轴度的误差。如图评价1、2 连线与公共轴线同轴度，评价4、5 连线与公共轴线同轴度，取最大差值为同轴度如本例中就很按照图的规律用三坐标直接评价，在两个外圆上分别取截面圆，因其外圆的长度很短，可直接取两端A、B 基准的一个截面圆心连线为公共轴线，在坐标系中并设为零点，然后测量两端内孔后分别与公共轴线同轴度进行比较，测得零件标记 1# 2# 3# 4# 5# 同轴度◎ 0.164 0.228 0.173 0.260 0.093 可以看出按客户0.15 的同轴度要求，只有5#合格（5#是由远离操作者那个轴加工的），1#、2#、3#、4#超差（靠近操作者的轴加工）。机床靠近操作者的轴应该调整。

建筑物垂直度标高全高测量记录(已填内容)

建筑物垂直度、标高、全高测量记录

注：垂直度测量平面示意图及偏差方向见背页说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。

建筑物垂直度、标高、全高测量记录

注：垂直度测量平面示意图及偏差方向见背页说明 1. 超过允许偏差的偏差值在表中用～～标出； 2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录； 3. 主体结构验收前, 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。 4. 砌体结构外墙垂直度全高查阳角，不应少于4处, 每层每20m 查一处；内墙按有代表性的自然间抽10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。混凝土结构按楼层、结构缝或施工段划分检验批。在同一检验批中, 对梁、柱, 应抽查构件数量的109 毛, 且不少于 3 件; 对墙

长距离同轴度测量方法及实验

第18卷　第2期1997年4月　计量学报ACTA METROLO GICA SIN ICA Vol.18,№2 　April ,1997 长距离同轴度测量方法及实验 3 成相印　方仲彦　殷纯永　郭继华 (清华大学,北京　100084) 摘要　本文介绍了一种新型的自适应双频激光同轴度测量系统,该系统利用两个完全对称的渥拉斯顿棱镜,一个作为测量元件,另一个作为补偿元件。采用比相技术处理测量信号,因而测量元件可以暂时移出光路,能够进行同轴度的测量。系统的光学设计使激光光束的平漂和角漂不影响测量结果,对激光的漂移有自适应性。两束干涉光基本符合共光路原则,因而对大气湍流、空气扰动的影响具有更强的适应性,可用于长距离直线度、同轴度的测量。该系统与HP5528双频激光干涉仪在27m 的长导轨上进行了测量直线度的比对实验及挡光实验。比对实验结果表明,该系统在测量精度及稳定性上不低于HP5528。挡光实验表明,该系统挡光后,数据能够自动恢复,可用于同轴度的测量。关键词:　直线度测量　同轴度测量　自适应系统本文于1995-12-26收到,1996-10-16修改收到。3　国家自然科学基金资助项目 1　前言激光在准直测量方面的应用十分广泛。利用双频激光干涉仪的直线度附件测直线度是其成功的范例,其光路如图1所示。该方案对于激光光束的平漂和角漂有自适应作用,测量精度图1　双频激光测直线度原理图高,工作稳定。传统的双频激光干涉仪在信号处理上采用锁相倍频计数技术,不允许光路信号中断,否则计数立即无效,因而HP5528等双频激光干涉仪不可能用于测量同轴度。作者提出了一种新型的自适应双频激光准直系统,该系统可以用于同轴度测量。本文介绍了该系统的测量原理,并与HP5528测直线度系统进行了比对实验。 2　测量原理同轴度测量系统原理如图2所示。双频激光头出射的正交线偏振光通过第一个渥拉斯顿棱镜W 1,分开一小角度,再通过第二个渥拉斯顿棱镜W 2后,变成两束平行光,经直角棱镜反射后,再依次通过W 2、W 1又变成一束光,经探测器D 2接收,形成测量信号。D 1输出的是参考

同轴度检测方法

同轴度检测是我们在测量工作中经常遇到的问题，用三坐标进行同轴度的检测不仅直观且又方便，其测量结果精度高，并且重复性好。汽车零部件生产企业，有很多产品需要进行严格的同轴度检查，特别是出口产品的检查更加严密，如EATON差速器壳、AAM拨叉、主减速器壳等。因此能否准确地测量出此类零件的同轴度对以后的装配有着一定的影响。 1、影响同轴度的因素在国标中同轴度公差带的定义是指直径公差为值t，且与基准轴线同轴的圆柱面内的区域。它有以下三种控制要素：①轴线与轴线；②轴线与公共轴线；③圆心与圆心。因此影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向，特别是轴线方向。如在基准圆柱上测量两个截面圆，用其连线作基准轴。在被测圆柱上也测量两个截面圆，构造一条直线，然后计算同轴度。假设基准上两个截面的距离为10 mm，基准第一截面与被测圆柱的第一截面的距离为100 mm,如果基准的第二截面圆的圆心位置与第一截面圆圆心有5μm的测量误差，那么基准轴线延伸到被测圆柱第一截面时已偏离50μm（5μmx100÷10），此时，即使被测圆柱与基准完全同轴，其结果也会有100μm的误差（同轴度公差值为直径，50μm是半径），测量原理图如图1所示。 2、用三坐标测量同轴度的方法对于基准圆柱与被测圆柱（较短）距离较远时不能用测量软件直接求得，通常用公共轴线法、直线度法、求距法求得。 2.1 公共轴线法在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程。 2.2 直线度法在被测元素和基准元素上测量多个横截面的圆，然后选择这几个圆构造一条3D直线，同轴度近似为直线度的两倍。被收集的圆在测量时最好测量其整圆，如果是在一个扇形上测量，则测量软件计算出来的偏差可能很大。

钻孔灌注桩垂直度的简易检验方法

钻孔灌注桩垂直度的简易检验方法桩孔垂直度是钻孔灌注桩的检验项目之一，一般规定桩孔垂直度≤1%H(H为桩孔垂深)。钻孔灌注桩口径一般较大，使用口径小的测斜仪器，偏差值测不出来，满足不了工程需要。我们在某新建的工程施工600 mm嵌岩钻孔灌注桩时出现了桩孔偏斜，钢筋笼下不到底，导管下不去。监理工程师、建设单位代表要求：桩孔垂直度必须达到设计要求，垂直度检验栏内必须填上数据，否则不能施工。我们利用重锤原理制作了一套检验器，根据几何原理计算桩孔垂直度(偏斜率)。随时进行检测，及时了解和掌握钻孔轴线在空间的位置，采取有效的防治措施，保证了施工质量，甲方非常满意。现将检测方法介绍如下。 2 检验器的制作按设计桩孔直径用钢筋制作平底同径检验器(相当于重锤)，其规格尺寸为：直径等于桩孔设计直径，长度为3倍桩径；主筋616 mm；加强筋14 mm@1000～1500 mm，在首尾加强筋内设呈90°交角的内支撑；上部为提引梁圆环，圆环中心与检验器轴线重合；用14 m m 钢筋制作与转盘通孔槽直径相等的开口检测圆环，内用12 mm钢筋呈90°焊牢，交点处用钢锯锯成十字条痕 3 检验方法 (1)移开转盘(桩孔直径小于转盘通孔直径时，可不移)。 (2)用升降机将检验器下入孔内，将转盘移回原位固定。

(3)提引绳从转盘中间穿过与检验器连接，将开口检测圆环放到转盘槽内，这时检测圆环的内支撑的交点O即是转盘中心又是设计钻孔中心。 (4)将检验器提起，下放到孔口，使其处于悬垂状态，此时提引绳与转盘平面有一个交点B( 见图1)，用直尺量出OB距离(精确到1mm)。理论上O、B两点重合，实际情况并非如此。 (5)量出天车滑轮前沿距转盘平面的距离h(此高是固定的)，以及转盘平面距孔口距离( 精确到1mm)。 (6)继续下放检验器到预测定的位置，此时提引绳与转盘平面又会产生一个交点B′，量出OB′的距离。 4 桩孔垂直度(偏斜率)计算把检验测定的数据代入下列公式，计算出桩孔垂直度(偏斜率)i，参看图1。图1 钻孔垂直度(偏斜率)计算要素示意图

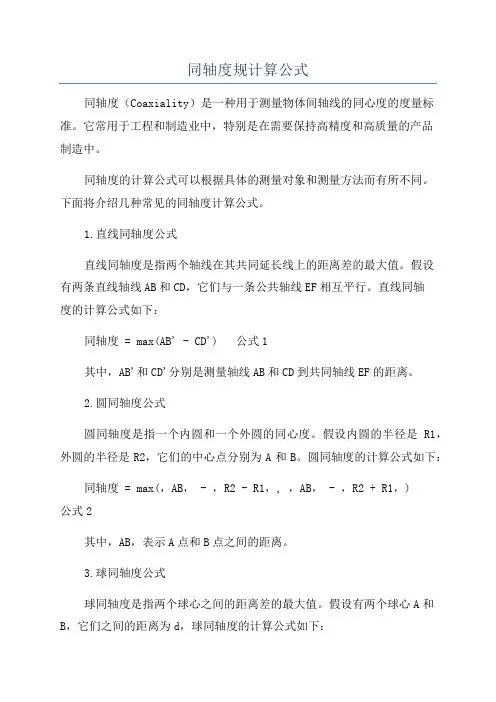

同轴度计算及测量

坐标测量机同轴度测量问题分析前言坐标测量机是采用坐标测量原理测量同轴度的,这样的方法能够严格按照定义计算评定同轴度的具体结果.然而在机械加工过程中往往采用打表的办法测量同轴度,由于实际所选用基准的差异,就会造成两种方法所得结果的差异,尤其当基准要素的长度相对被测要素离开基准要素的轴向距离较短时两种结果可能大相径庭.许多坐标测量机操作人员经常为此所困扰,本文从实用的角度出发,对坐标测量机测量同轴度的方法进行分析探讨. 一、同轴度的公差带与误差值的计算 1. 定义: 同轴度公差带是直径为公差值且与基准轴线同轴的圆柱面内的区域. 2. 误差值的计算根据同轴度及其公差带的定义,同轴度误差的计算是非常简单的,即被测轴线到基准轴线(包含其延长线)的最大距离(空间距离)值的两倍. 二、造成问题的原因由于同轴度的定义和计算都非常简单,所以坐标测量软件均不会出现计算评定方法上的错误,之所以在许多实际情况下会与打表测量的结果或人们的直觉出入很大,绝大多数都是由于基准的选择不同造成的.坐标测量软件会严格的依据操作者所选定的基准进行评定,只要基准不出问题,结果也不会出现问题;而打表时实际起基准作用的究竟是那个要素,对许多操作者来说往往是没有清晰概念的.例如在图一中,要求的基准应该是左侧直径为30mm,长度为40mm的一段圆柱轴线即A,打表时应根据这一段圆柱将工件找正(为避免母线直线度误差的影响,最好用在两端打跳动的办法找正),但实际情况是许多操作者会选择在整个工件上左端A和右端B打表的办法进行找正,从而使得实际的基准变成了A-B .

图二显示被测轴线的偏离量一定时,选用两种不同基准计算结果的差异. 当基准选为A即直径为30mm,长度为40mm的一段圆柱轴线时,右端直径为36m,长度为40mm的一段圆柱轴线的最大偏离量若为5,同轴度为10;当基准选为A-B即左右两端轴的共同轴线时, 右端直径为36m,长度为40mm的一段圆柱轴线的最大偏离量为1.67,同轴度为3.34. 在图三所示的情形中,基准选用的差异造成的同轴度评定结果差异更大: 左右两端圆柱的轴线不但有偏离,而且不平行.当基准选为A即直径为30mm,长度为40mm的一段圆柱轴线时,右端一段圆柱轴线的最大偏离量若为7,同轴度为14;当基准选为A-B即左右两端轴的共同轴线时, 右端圆柱轴线的最大偏离量为0.33,同轴度为0.66.

塔吊垂直度

1、国家规定塔吊的倾斜度不能超过千分之三，50米只要小于15厘米就行。塔吊高度的千分之三虽然有0.3%的允许误差，但实际搭设时确实会产生偏位。 2、JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000。 3、《施工现场机械设备检查技术规程》JGJ160-2008的强制性条文6.5.7规定：塔式起重机安装到设计规定的基本高度时，在空载无风状态下，塔身轴心线对支承面的侧向垂直度偏差不应大于0.4%；附着后，最高附着点以下的垂直度偏差不应大于0.2%。 4、垂直度<4/1000,，安装附着装置后，附着以下<2/1000，附着以上<4/1000 5、规范规定：在空载，风速不大于3m/s的状态下：独立状态塔身轴心线对支承面的垂直度小于等于4/1000；附着状态下最高附着点以下塔身轴心线对支承面的垂直度小于等于2/1000。另外外用电梯的垂直度要求是千分之一。 6安监站的人检查塔吊的标准:(根据安监站资料) 新塔吊不得超过千分之一(40米：不得超过40mm含40mm) 旧塔吊不得超过千分之三(40米：不得超过120mm含120mm 7、施工测量中,常常要测定建筑物、构筑物和施工电梯、塔吊等的垂直度。常用的测量方法如下。一、常规方法。如要测某一建筑物的垂直度,先在离建筑物高度1.5倍远的地方架设经纬仪,瞄准建筑物顶部,利用经纬仪投测下来,做一标记,用钢卷尺量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。二、建筑物旁边如果有障碍物,人无法靠近建筑物底部,可先瞄准建筑物顶部,投到离建筑物较近较平坦的地方,画一短线,再将仪器瞄准建筑物底部,投到同一处,再画一短线。三、对于垂直度误差的测量一般采用90°角尺凭经验看光隙进行估测，或是90°角尺配合塞尺进行测量。采用上述两种测量方法只能进行垂直度的粗测，不能准确地读出垂直度误差的数值，测量的误差较大。而采用了百分表配合90°角尺在平板上测量的方法，取得了较好的效果。将90°角尺的基准面采用C字形夹头固定在被测件上，利用百分表在90°角尺测量面上进行测量。其最大与最小读数之差即为被测件的垂直度误差。(如图) 使用上述测量方法具有自身误差小，测量精度高，能直观测得垂直度误差值，使用方便，测量速度快等。

建筑物垂直度控制方法

超高层建筑物垂直度控制测量技术研究高层建筑主体结构需与外幕墙装修、电梯安装以及室内精装修等工程进行交接，所以对混凝土结构实体垂直度的要求十分严格。高层建筑的垂直度控制是保证高层建筑的质量基础，也是关键的质量控制环节之一，所以，现代建筑对高层建筑垂直度施工测量的方法和精度提出了更高的要求，尤其是电子全站仪、光学经纬仪、激光铅锤仪以及电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本的改变。二、高层建筑物竖向垂直度监测常用方法高层建筑物竖向垂直度监测主要是解决各层轴线精确向上引测的问题。常用方法有经纬仪引桩投测法、激光铅垂仪和铅直坐标法三种，这三种方法已经在超高层建筑物垂直度控制测量中广泛使用。 1．xx引桩投测法经纬仪引桩投测法的基本原理,就是在轴线控制桩上用经纬仪盘左盘右取平均法向上投测轴线点。这种方法的优点是简便,仪器设备简单,但要求建筑物的场地较宽阔,视野大且附近有高楼及在阴天或无风天气下进行。 2．激光铅垂仪投测法利用激光铅垂仪进行建筑物轴线自下向上的投测,是一种精度较高、速度较快的方法。其基本原理是利用该仪器发射的铅直激光束的投射光斑,在基准点上向上逐层投点,从而确定各层的轴线点位。这种方法的优点同样也是方便、快捷,对施工场地没有特殊的要求。但预留孔洞的尺寸大小在施工中不易掌握,其尺寸偏小不便于投测和偏大存在安全隐患。 3．铅直坐标法铅直坐标法测定竖向垂直度是一种新的方法。它是根据如果竖向投递点位正确,轴线放样位置无误,则各层楼面的轴线交点与底层轴线交点的坐标值应该一致的原理,在激光铅垂仪投点的基础上,再用全站仪测出每层轴线交点的坐标值,即可快速而又精确地检查出施工轴线的放样精度,达到控制高层建筑物竖向垂直度

垂直度测量

螺纹规： 1、测量螺纹螺距时，将螺纹规组中齿形钢片作为样板，卡在被测螺纹工件上，如果不密合，就另换一片，直到密合为止，这时该螺纹规上标记的尺寸即为被测螺纹工件的螺距。但是，须注意把螺纹规卡在螺纹牙廓上时，应尽可能利用螺纹工作部分长度，使测量结果较为正确。 2、测量牙形角时，把螺距与被测螺纹工件相同的螺纹规放在被测螺纹上面，然后检查它俩的接触情况。如果没有间隙透光，被测螺纹的牙形角是正确的。如果有不均匀间隙透光现象，那就说明被测螺纹的牙形不准确。但是，这种测量方法是很粗略的，只能判断牙形角误差的大概情况，不能确定牙形角误差的数值。怎样测量螺纹的螺距；可以使用螺纹规进行测量螺距，也可以用卡尺进行测量。用卡尺测量时，一般测量一个螺距不太容易测量准确。可以用卡尺一次卡10个螺距测量，也可以把卡尺定在10mm，去卡螺距，看看在10mm内有几个螺距，用10mm除以就可以知道究竟是多少，这样测量比较准确。垂直度测量垂直度测量，要素一般为直线和平面，基准要素一般为平面，当然也可以是直线。 ? 垂直度测量- 什么是垂直度垂直度是表示零件上被测要素相对于基准要素，保持正确的90°夹角状况。也就是通常所说的两要素之间保持正交的程度。垂直度是形状公差，垂直度公差是：被测要素的实际方向，对于基准相垂直的理想方向之间，所允许的最大变动量。也就是图样上给出的，用以限制被测实际要素偏离垂直方向，所允许的最大变动范围。垂直是用符号“⊥”来表示的。垂直度的要素一般为直线和平面。基准要素一般为平面，当然也可以是直线。垂直度评价直线之间、平面之间或直线与平面之间的垂直状态。其中一个直线或平面是评价基准，而
