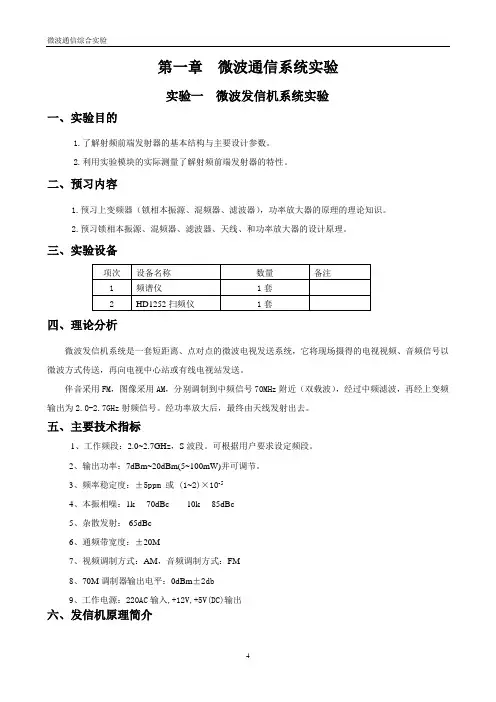

实验1 微波电视信号发送和接收系统
实验一微波电视信号发送和接收系统
一、实验目的
1.了解射频前端发射器的基本结构与主要设计参数。
2.学习微波测试仪器使用方法（频谱分析仪，网络分析仪，扫频信号源）。
二、预习内容
1.预习变频器（锁相本振源、混频器、滤波器），功率放大器的原理的理论知识。
2.预习锁相本振源、混频器、滤波器、天线、和功率放大器的设计原理。
三、实验设备
四、理论分析
微波通信系统是一套短距离、点对点的微波电视发送和接收系统，它将现场摄得的电视视频、音频信号以微波方式传送，再向电视中心站或有线电视站发送。
伴音采用FM，图像采用AM，分别调制到中频信号70MHz附近（双载波），经过中频滤波，再经上变频输出为2.0-2.7GHz射频信号。经功率放放大后，最终由天线发射出去。
五、主要技术指标
（一）、微波系统整机主要性能参数
1、工作频段：2.0~2.7GHz，S波段。可根据用户要求设定频段。
2、输出功率：7dBm~20dBm(5~100mW)并可调节。
3、频率稳定度：±5ppm 或 (1~2)×10-5
4、本振相噪：1k -70dBc 10k -85dBc
5、杂散发射：-65dBc
6、通频带宽度：±20M
7、视频调制方式：AM，音频调制方式：FM
8、70M调制器输出电平：0dBm±2db
9、接收机灵敏度：-70~-30dB
10、自动增益控制范围（AGC）：50dB
微波通信综合实验
11、工作电源：220AC输入,+12V,+5V(DC)输出
（二）、各部件性能参数
1、平面微带矩形贴片天线阵天线
频带范围：2000～2025MHz 增益: Gain≥12dB 电压驻波比： VSWR≤2
输入阻抗：Zc=50Ω 3dB 波瓣宽度≤32°第一旁瓣电平≤-13dB
交叉极化≤-30dB 极化形式：线极化接头类型：SMA阴头
2、微波低噪声放大器
频带范围：2000～2025MHz 增益: Gain≥28dB
噪声系数：NF≤1.5dB 输入、输出阻抗：Zc=50Ω接头类型：SMA阴头
3、微波功率放大器
频带范围： 2000～2025MHz 增益: Gain≥28dB
输入、输出阻抗：Zc=50Ω接头类型：SMA阴头
4、微波上变频器
频带范围：fRF 、fLO: 2000～2200MHz fIF : 60～80MHz
变频损耗≤10 dB 本振信号输入功率PLO ≥5dBm
输入、输出阻抗：Zc=50Ω接头类型：SMA阴头
5、微波下变频器
频带范围：fRF 、 LO: 2000～2200MHz fIF : 60～80MHz
变频损耗≤10 dB 本振信号输入功率PLO ≥5dBm
输入、输出阻抗：Zc=50Ω接头类型：SMA阴头
6、微波微带发夹式带通滤波器
频带范围：2000～2025MHz 插入损耗： I L≤6dB
电压驻波比： VSWR≤1.5 L带外100MHz≥40dB
输入、输出阻抗：Zc=50Ω接头类型：SMA阴头
8、微波锁相频率合成器
频带范围：2000～2150MHz 相位噪声：≤-85dBc/Hz@10kHz 杂散：≤-50dBc
9、微波压控振荡器
频带范围：2000～2150MHz 单边带相位噪声：≤-80dBc/Hz@10kHz
控制调节电压：0-12V 输出阻抗：Zc=50Ω接头类型：SMA阴头
10、微波功率分配器
频带范围：1950～2050MHz 类型：传输线威尔金森型一分二
插入损耗：L≤0.5dB隔离度: I≥20dB 接头类型：SMA阴头
输入、输出阻抗：Zc=50Ω
11、微波固定功率衰减器
频带范围：1950～2050MHz 类型：固定T型、П型同阻式
电压驻波比： VSWR≤1.25 功率:1W 接头类型：SMA阴头
衰减精度：3dB±1dB
12、微波定向耦合器
频带范围：1950～2050MHz L: 插入损耗≤0.5dB
耦合度: C=20dB±1dB 方向性:D=8 dB 接头类型：SMA阴头
输入、输出阻抗：Zc=50Ω
13、微波阻抗匹配器
频带范围：1950～2050MHz 类型：无源元件T型、П型50Ω匹配到75Ω
电压驻波比： VSWR≤1.25 接头类型：SMA阴头
14、微型摄像头（带微型麦克风）
图像传感器: 1/3,1/4COMS传感芯片有效像素: 628*582 最低照度: 3Lux 工作电压: DC9V/300mA 功耗: 约1.2W 信噪比: 48dB
15、LCD液晶电视接收机
显示器件：彩色TFT-LCD 外形尺寸：199*125*40mm 屏幕尺寸：7英寸制式：
PAL/NTSC/SECAM可选像素： 1440*234 输入功率：DC12V-10W 视频输入：PAL/NTSC 音频
输出：150MW 连接端子： AV、耳机、ANT天线、12V电源、四个端子接口使用电源：12V 功能特点：预设五种电视效果可供选择；全频道接收，可达255个频道预置量；图像可左右翻转；电视机倒挂时，图像可自动上下翻转。16：9图像扩大4：3模式任意转换。
16、电源模块
直流输出电压：9V 输出电压容差：±1%额定输出电流：3A 输出电流范围：0-3A输出功率：27W 纹波及噪音：120mVp-p 直流电压可调范围：±10%交流输入电压范围：170～264VAC47～63 Hz 交流输入电流：0.65A/ 230 V 效率：82% 冲击电流：冷启动电流
36A/230V 过载保护：135%～165% 外形尺寸：105mm(长)×75mm（宽）×36mm（厚）
六、发信机原理简介
1、原理方框图
图3-2 典型的通信信道带宽
微波通信综合实验
2、微波发信机物理链路基本概念：
发信系统如图3-1所示。当输入信号(话音、数据和图象)对中频70MHz 进行调制后，得到一个中心频率为fm 的调制信号，通过20dB 可调衰减，经中频滤波器滤去信道通带外的各次谐波，然后用一个本振信号与中频信号送至混频器，混频器执行乘积功能，得出双边带信号产生已调载波。也就是说，混频输出包含有下边带f LO -f m 和上边带f LO +f m 。后送至微波带通滤波器，得出上变频载波信号（和频），并滤除带外无用信号。功率放大器放大此信号，最后送到天线发射。
七、收信机原理简介 1、原理方框图
2、微波接收信机物理链路基本概念：
收信机如图3-3所示。在接收机处，接收天线收到的信号是发射机发出的射频信号，接收到的射频信号首先经低噪声放大器抑制噪声放大信号,经微波带通滤波器滤波后,送至混频器与接收机本振信号进行混频(差频)，得出下边带信号。也就是，使用的本振频率与发射机本振频率偏移的方向不同，得出中频IF 信号。
中频信号经中频滤波器消除不必要的谐波成分，送至中频AGC 放大器放大。中频AGC 放大器和滤波器有高的增益和窄的带宽，比单独使用高增益RF 放大器时有较小噪声功率。采用中频自动增益控制电路，当发生传输信号衰落时，它可以自动的提高增益来补偿衰减。当传输信号增大时,
它可以减小增益抑制信号过强，从而保持信号传输的平稳性。最后中放输出送至解调器恢复语音和视频信号。
八、实验步骤
1．如图3-1和3-3所示,接好收发信机所有模块的连接电缆，摄像头电源线为红色，语音线为白色，视频线为黄色。监视器视频线为黄色，音频线为红色。
2．开机，先开交流电开关,后开实验箱直流电开关。
3．开机预热5分钟，开启监视器。此时应出现清晰的图象，对摄像头话音口说话，监视器能听到清楚的声音。
4．调节发信机中的可变衰减器(0~20dB)，图象和语音质量会因衰减的大小而变化。
九、实验要求：
1、给出接收机原理框图，说明其工作原理，给出主要的性能参数。
2、微波测试仪器有哪些？在微波系统测试中的作用是什么？给出主要的性能参数。
