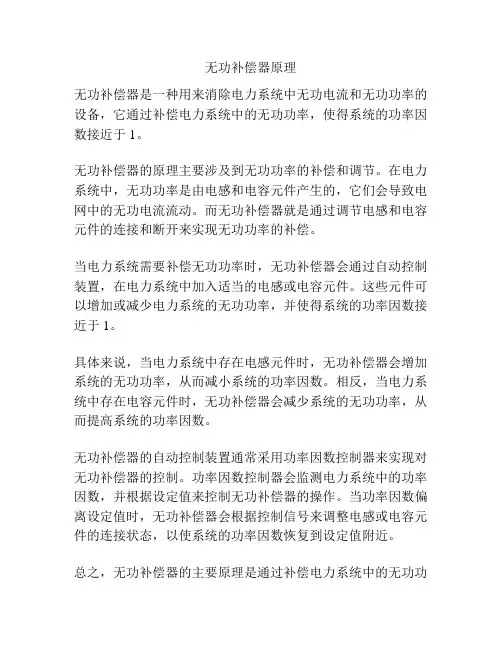

无功补偿原理及补偿装置接线

补偿装置的接线

装置测量点的接线，主要是补偿装置的电容器组和电流的引入点，特别是电流的引入点，在实际接线中往往被忽视。电容器组的引入点，是指电容器组的总进线在被补偿系统中的“T”接点；电流的引入点，是指补偿装置使用的电流互感器在被补偿系统中的安装点。正确的方法是：以负荷的供电电源为参考点，电流互感器的安装点必须在电容器组的总进线“T”接点电源之间，即电流互感器测量的电流必须包含流过电容器组的电流。否则，在电容器分组投、切状态中，无功补偿装置测量显示的有功、无功功率和COSφ值都不会变化，造成无功补偿装置投、切效果无法判断。

无功补偿的原理

当电网电压为正弦波形，并且电压和电流同相位时，电阻性电气设备从电网吸收的功率P等于电压U和电流I的乘积，即P=U×I电阻性电气设备包括白炽灯电热器等。

电动机和变压器运行时需要建立磁场，这一部分能量不能转化为有功功率，因此称之为无功率Q。

此时电流滞后电压一个角度。在选择变配电设备时应按视在功率S，即有功功率和无功功率的几何和：S=P+Q

无功功率的传输加重电网的负担，使电网损耗增加，因此需要对其进行就近和就地补偿。并联电容器可以补偿或平衡电气设备的感性无功功率。当容性无功功率Qc等于感性无功功率QL时，电网只传输

有功功率P。根据国家有关规定，高压用户功率因数应达到0.9以上，低压功率因数应达到0.85以上。电网的功率平衡关系功率因数为有功功率和视在功率的比值：Cos =P/S。无功功率为Q=S+P如果选择电容器功率为Qc，则功率因数为实际工程中应根据负荷情况和当地供电部门的要求确定补偿后应达到的功率因数值，然后计算电容器安装容量：

Qc=p(tan 1-tan 2)

式中：

Qc- 电容器安装容量，Kvar

P-系统的有功功率，kW

Tan 1-补偿前的功率因数角请登陆:输配电设备网浏览更多信息

Tan 2-补偿后的功率因数角

为了快速确定电容器的安装容量，也可采用查表法。

补偿无功功率节电原理

补偿无功功率节电原理在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。有功功率的符号用P 表示，单位有瓦（W ）、千瓦（KW ）、兆瓦（MW ）。无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q 表示，单位为乏（Var ）或千乏（kVar ）。无功功率决不是无用功率，它的用处很大。电动机的转子磁场就是靠从电源取得无用功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。无功功率对供、用电产生一定的不良影响，主要表现在：（1）降低发电机有功功率的输出。（2）降低输、变压设备的供电能力。（3）造成线路电压损失增大和电能损耗的增加。（4）造成底功率因数运行和电压下降，使电气设备容量得不到充分发挥。从发电机和高压电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。 2、功率因数电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦cos φ来表示。Cos φ称为功率因数，又叫力率。功率因数是反映电力用户设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。三相功率因数的计算公式为： P= UI θcos 3 Q=3UIcos θ S=3UI cos θ=P/S

无功补偿控制器及动态补偿装置工作原理

无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。一、按投切方式分类： 1．延时投切方式延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现这样的情况。当控制器监测到COSΦ〈0.95，迅速将电容器组逐一投入，而在投

无功补偿及功率因数知识

交流电在通过纯电阻的时候，电能都转成了热能，而在通过纯容性或者纯感性负载的时候，并不做功。也就是说没有消耗电能，即为无功功率。当然实际负载，不可能为纯容性负载或者纯感性负载，一般都是混合性负载，这样电流在通过它们的时候，就有部分电能不做功，就是无功功率，此时的功率因数小于1，为了提高电能的利用率，就要进行无功补偿。电网中的电力负荷如电动机、变压器等，大部分属于感性电抗，在运行过程中需要向这些设备提供相应的无功功率。在电网中安装并联电容器、同步调相机等容性设备以后，可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。也即减少无功功率在电网中的流动，因此可以降低输电线路因输送无功功率造成的电能损耗，改善电网的运行条件。这种做法称为无功补偿。配电网中常用的无功补偿方式有哪些？无功补偿可以改善电压质量，提高功率因数，是电网采用的节能措施之一。配电网中常用的无功补偿方式为：在系统的部分变、配电所中，在各个用户中安装无功补偿装置；在高低压配电线路中分散安装并联电容机组；在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器，进行集中或分散的就地补偿。 1、就地补偿对于大型电机或者大功率用电设备宜装设就地补偿装置。就地补偿是最经济、最简单以及最见效的补偿方式。在就地补偿方式中，把电容器直接接在用电设备上，中间只加串熔断器保护，用电设备投入时电容器跟着一起投入，切除时一块切除，实现了最方便的无功自动补偿，切除时用电设备的线圈就是电容器的放电线圈。 2、分散补偿当各用户终端距主变较远时，宜在供电末端装设分散补偿装置，结合用户端的低压补偿，可以使线损大大降低，同时可以兼顾提升末端电压的作用。 3、集中补偿变电站内的无功补偿，主要是补偿主变对无功容量的需求，结合考虑供电压区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。35KV变电站一般按主变容量的10%-15%来确定；110KV变电站可按15%-20%来确定。 4、调容方式的选择 (1)长期变动的负荷对于建站初期负荷较小，以后负荷逐渐增大的情况，组装设无载可调容电容器组。户外安装时可选用可调容集合式电容器；户内安装时可选用可调容柜式电容器装

应急照明接线方式

对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。下面是本人对应急照明强启原理的一些理解，将它写下来，供大家参考，起个抛砖引玉的作用吧，我们言归正传。下面以文字和图片结合的方式来说明。 1、先将应急照明分类： a、按控制方式不同分为：无控制，就地控制，集中控制； b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）； c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启； d、按是否自带电池：自带电池，不自带电池； e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。 2、应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。这是应急灯具在充电/检测线失电后自带电池供电的强启方式。为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S 静触头2连接的导线处于失电状态。双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。 PE线接的是应急灯具的外壳。 N线的作用不用说了吧。 3、强启：所谓强启，是指在应急状态下将灯具点亮（非应急状态下点亮灯具不叫强启）。应急灯具的强启分为两种：a、充电检测线失电，由自带电池供电给应急灯具；b、充电检测

无功补偿及低压补偿装置原理简介

无功补偿及低压补偿装置原理简介一、一次电路一次电路的构成如下图所示，包括隔离开关QS、10组熔断器FUI～FUIO、接触器KM1～KMIO、热继电器FRl~F'R10、补偿电容器CI~CIO．另外还有电流互感器TAa、TAh和TAc．避雷器BLI、BL2和BL3。其中熔断器和热继电器用于对电容器进行短路及过电流保护；接触器是对电容器进行手动或自动投入、切除的开关器件；电流互感器获取的电流信号用于测量无功补偿柜补偿电流的大小：避雷器用子吸收电容器投入、切除操作时可能产生的过电压，是一种额定电压为AC220V的低压避雷器。二、二次控制电路包括一个物理结构分为7层的转换开关2SA、无功补偿自动控制器（以下简称补偿控制器）等元器件。转换开关2SA用来手动控制投入或切除1~10路补偿电容器，并完成自动控制器电压信号、电流信号的接人或退出。补偿控制器可以根据功率因数的高低或无功功率r与用蠛的大小自动投入或切除电容器，并在系统电压较高时自动切除电容嚣。具体电路见下图。转换开关2SA有一个操作手柄，出下图可见，该手柄有自动、零位和手动l~lo共12个挡位，每旋转30°即可转换一个挡位。在每个挡位，会有桐应的转换开关触点接通.2SA共可转换13对触点，分别是(7)、(8)、(9)、(10)等等，一直到下部的(1)、(2)触点。为了标示出转换开关2SA在不同的挡位与各组触点之问的对应关系，与12个挡位相对应的有12条纵向虚线，虚线与每一组触点（略偏下、无形相交的位置，可能标注有圆点或不标注圆点。标注有圆点的，表示转换开关旋转至该档位时，圆点（略偏上）位

置的一组触点是接通的，否则该组触点星开路状态。例如，在触点(7)、(8)略偏下位置，手动1．手动IO挡位时均标注有圆点，表示这10个挡位时触点(7)、(8)均接通。而在手动l挡位，只在触点(7)、(8)和(1)、(2)位置标注有圆点，说明在该挡位这两组触点是接通的。无功补偿屏如欲进入自动控制投切状态，需给补偿控制器接人进线柜或待补偿电路总进线处A相电流互感器二次的电流信号I^，B桐、C相电压信号，以及接触器线圈吸合所需的工作电源。具体接线见下图中补偿控制器接线端子图。图中US1、US2端干连接的103、104号线即是B相、C相电压信号（转换开关2SA在自动挡位时，103号线经2SA的(3)、(4)触点、熔断器FU13、X12端子、隔离开关Qs，连接至B桐电源；104号线沿类似线路连接至C相电源）；ISI、IS2端子连接的即是进线柜的电流信号（经由转换开关2SA转接）．COM端连接的l 号线即是接触器线圈吸合所需的丁作电源（1号线经熔断器FU11、XI1端子、隔离开关Qs，连接至A桐电源）。B相、C桐电压信号及A相电流信号在补偿控制器内部经过微处理器运算判断后，计算出功率因数的高低、无功功率的大小，一方面经过LED显示器显示功率因数值，同时发送电容器投切指令，例如补偿控制器发出投入电容器CI的指令时，其接线端子中的1号端子经内部继电器触点与COM端(1号线．A相电源)连通，该端子经3号线连接至接触器KMI线圈的左端，线圈的右端经热继电器FR1的保护触点接至2号线．即电源零线N。接触器KM1线圈得电后，主触点闭合．将电容器CI投入，实现无功补偿。此同时．KMI的辅助触点闭合，接通指示灯HL1，指示第一路电容器已经投入．如果无功功率数值较大，补偿控制器则控制各路电容器依次投入，直到功率因数补偿到接近于1。每一路电容器投入时的时间间隔是可调的，通常将其调整为几秒至儿十秒之间。补偿控制器遵

应急照明技术交底.(优选)

附件：应急照明系统技术交底

应急照明系统技术交底

应急照明系统技术交底 04 技术交底内容八.人防区域的做法 8.1穿墙套管采用壁厚不小于2.5mm厚的热镀锌钢管。密闭肋为3---10mm的热镀锌钢管，与热镀锌钢管双面焊接，同时与结构钢筋焊接。具体做法：、 8.2电线管的做法：当防护区内和非防护区的灯具公用一个回路的时候应该在防护门内侧做短路保护装置。具体做法：

应急照明系统技术交底 05 技术交底内容如果照明回路是由人防电源单独供电，则不需要在防护门内侧做短路保护装置。照明灯具在侧墙上的做法：

06 技术交底内容电气预埋管线，穿楼层做法：九．管路的固定和整理当所有线管施工完后，在把每一根线管都固定在底筋上，距PVC管道的直接150mm 处，必须用扎丝固定牢靠，其余管道每距1000mm必须用扎丝牢固的把线管固定在底筋上；线路施工完后在固定管路的同时要整理好管路，要做到尽量避免管路交叉，做到管路横平竖直。十. 应注意的质量问题 10.1.所有管路穿后浇带、A、B分界线处或隔层引上时应做好编号、标号以示区分。 10.2.为防止砼浆流入接线盒内,造成堵管现象,在预制接线盒、灯头盒时用透明胶带预先堵好管口锁母，钢管连接时，所有直接、弯头处应用宽胶带严密包扎。 10.3.为防止钢管弯曲半径不够的情况,注意在使用手动弯管器时,受力点要适当移动；使用液压弯管器时,模具要配套。 10.4.跨接地线焊接长度不够,焊缝不饱满、出现夹渣、咬肉等质量问题,是由于操作人员责任心不强,应加强自检、互检并加强技术培训。

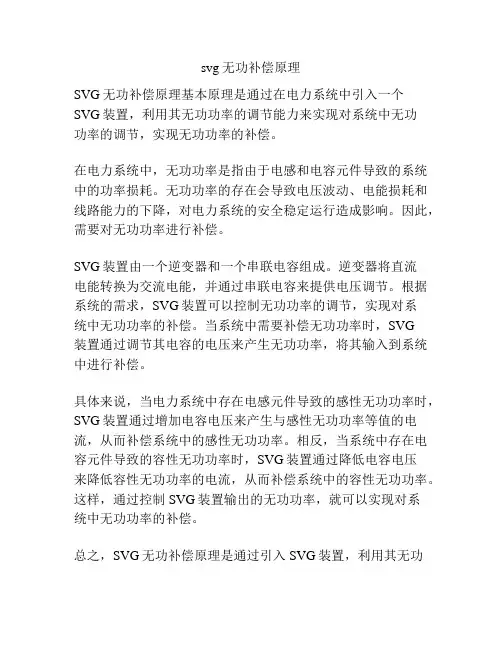

无功功率补偿器设计.

目录摘要............................................................... 错误！未定义书签。 1 绪论............................................................. 错误！未定义书签。 1.1 课题背景与意义............................................. 错误！未定义书签。 1.1.1 无功功率的产生....................................... 错误！未定义书签。 1.1.2 无功功率的影响....................................... 错误！未定义书签。 1.1.3 无功补偿的作用....................................... 错误！未定义书签。 1.2 国内外研究现状............................................. 错误！未定义书签。 1.3 论文的主要研究内容......................................... 错误！未定义书签。 2 SVG的基础理论 (4) 2.1 无功功率和功率因数的定义 (4) 2.1.1正弦电路无功功率和功率因数 (4) 2.1.2 非正弦电路无功功率和功率因数 (4) 2.2 无功功率动态补偿原理 (5) 2.3阻抗补偿方案 (6) 2.3.1 晶闸管投切电容器TSC (6) 2.3.2 晶闸管控制电抗器TCR (7) 2.3.3晶闸管控制串联电容器TSC (8) 2.4 电压源变流器型补偿方案 (8) 2.4.1 无功功率发生器 (9) 2.4.2 开关型串联基波电压补偿器 (10) 3静止无功发生器（SVG）的设计 (11) 3.1 静止无功发生器(SVG)主电路 (11) 3.2 无功电流检测电路 (14) 3.3 无功控制电路 (15) 4系统仿真及分析 (17) 4.1 系统仿真模型 (17) 4.2 仿真结果与分析 (19) 小结与体会 (23) 参考文献 (24)

无功补偿的意义及原理

四、无功补偿的意义及原理人们对有功功率的理解非常容易，而要深刻认识无功功率却并不轻而易举的。在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无公认的无功功率定义。但是，对无功功率这一概念的重要性和无功补偿重要性的认识，却是一致的。无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。无功功率对供电系统和负荷的运行都是十分重要的。电力系统网络元件的阻抗主要是电感性的。因此，粗略地说，为了输送有功功率，就要求送电端和受电端有一相位差，这在相当宽的范围内可以实现。而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现。不仅大多网络元件消耗无功功率，大多数负载也需要消耗无功功率。网络元件和负载所需要的无功功率必须从网络中某个地方获得。显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。无功补偿的作用主要有以下几点：（1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗；（2）稳定受电端及电网的电压，提高供电质量。在长距离输电线路合适的地点设置动态无功补偿装置，还可以改善输系统的稳定性，提高输电能力；（3）在电气化铁道等三相负载不平衡的场合，通过适当的无功补偿可以平衡三相的有功及无功负载。（一）．无功补偿的物理意义无功功率只是描述了能量交换的幅度，而并不消耗功率。图中的单相电路就是这

方面的一个例子，其负载为一阻感负载。电阻消耗有功功率，而电感则在一周期内的一部分时间把从电源吸收的能量储存起来，另一部分时间再把储存的能量向电源和负载释放，并不消耗能量。无功功率的大小表示了电源和负载电感之间交换能量的幅度。电源向负载提供这种功率是阻感负载内在的需要，同时也对电源的输出带来一定的影响。下图是带有阻感负载的三相电路，为了和上图对照，假设u、R、L的参数均和上图相同，且为对称三相电路。这时无功功率的大小当然也表示了电源和负载电感之间能量交换的幅度。无功能量在电源和负载之间来回流动。

火灾应急照明灯具的控制与接线方式

火灾应急照明灯具的控制与接线方式李春宝（上海天功建筑设计有限公司，上海市 201821）【Abstract】This paper describes its control and several wiring ways used for fire emergency lighting inside the civil buildings. 【Key words】 Emergency lighting Electrical design control method Wiring way improvement 【摘要】本文介绍民用建筑内应急照明的几种配电以及其控制与接线方式。【关键词】应急照明电气设计控制方式接线方式 1 引言应急照明是指在正常照明系统因发生故障或必须切断正常电源，不再提供正常照明的情况下，用于确保疏散通道被有效地辨认和使用，确保处于潜在危险之中的人员的安全以及确保正常活动继续进行的照明。它包括：疏散照明、安全照明与备用照明。应急照明的设计有许多种方式，但在具体工程中如何科学、完善地设计好应急照明系统却是一件非常重要的事情。对于一些没有设置火灾自动报警系统而且安装的应急照明灯具不多且较为分散、规模不大的建筑物，设计人员常常采用自带蓄电池的灯具作为应急照明，而这些灯具在火灾时如何实现强制点亮呢？切断主电源，靠自带的蓄电池作为消防电源？这似乎又有悖于规范的要求（消防时要求切断非消防线路）。本着可靠、规范、灵活、经济实用的原则，笔者对火灾应急照明灯具的控制及接线做些尝试，以达到不同场所对应急照明灯具的控制要求（应急灯具自带蓄电池只在消防线路断电时投入运行）。 2 应急照明的控制原理

无功功率补偿投切原理

无功功率（reactive power ）：无功功率是按电磁感应原理工作的某个交流供用电设备和交流电源之间的能量交换，这种能量互换的最大值称为无功功率。这部分能量是用电器工作所必须的，但不能转换为我们所需要的能量，如机械能和热能。为了形象的描述电源利用的程度，我们提出了功率因数的概念，功率因数就是电路中有用功率和视在功率（电源总功率）的比值。由此可见，提高电网的功率因数对国民经济发展的重要意义。功率因数的提高，能使发电设备的容量得到充分利用，减少线路电流和功率损失。无功补偿原理：通常我们用来提高功率因数的方法就是补偿法。即采用能够提供无功功率的装置来补偿用电设备所需的无功功率，降低电源的功率损失，提高功率因数，采用电力电容器来补偿用电设备所需无功功率的方法，称为电容无功补偿法。这是由于理想的电容器在电路里是不消耗电能的，它只是从电源吸收电能转换成电场能，再把电场能转换成电能还给电源，完成它与电源之间的能量互换，因此电容上的功率也是无功功率，它的无功功率是由于电容上的电流I超前电压90°引起的，而我们的用电设备大多数都是感性负载，其工作时由于电流滞后引起的无功功率刚好与电容引起的无功功率相反。所以我们可以利用电容工作时产生的无功功率来补偿用电设备在工作时消耗的无功功率。电容投切无功补偿简介：通过以上分析我们知道在电路中接入电容可以为设备提供无功功率，提高功率因数。由于我们的设备不可能是纯容性或纯感性的，且设备运行的状态也是不可预知的，如开、关机，或开机时不同工作状态所需要的无功功率都不相同。当补偿器提供的无功功率大于设备所需时，也会对电网造成极大影响。所以我们需要适时的调整无功功率的补偿来匹配设备所需的无功功率，即电容组投切方式。电容组投切的时机和数量则由专用控制器决定，而电容组容量一般选择系统额定容量的15%~40%。电容投切无功补偿装置组成及其技术要点：电容器：选用优质自愈式并联电容器，可按不同容量灵活编码组合，投切级数多，大容量补偿可一次到位。控制器：选用快速DSP芯片，能够准确快速的检测出电路当前的功率因数，并根据当前功率因数选择合适的电容组数量投入到电路中，或在过补偿时及时投入感性电抗消除影响。投切开关：触点式：功耗较小，但不适合频繁开启的场合。晶闸管式：开关频率高，但功耗较高，容易损坏。复合式：开关时采用晶闸管，导通后切换到触点式，开关频率高，功耗小，但是结构复杂电抗器（装置中多为感性）：多用在高压系统中，用来消除过补偿功率，滤除谐波。

功率因数与无功补偿

功率因数与无功补偿发表时间：2009-11-25T11:02:58.357Z 来源：《中小企业管理与科技》2009年7月上旬刊供稿作者：刘志军[导读] 功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一刘志军（河南巩义中孚实业有限公司博奥分公司电气项目部）摘要:企业电力系统中感性负荷居多，它们增加了系统中的无功吸收，减少了系统容量的有效利用，我们可以利用电容器组来补偿系统的无功吸收，提高功率因数，合理利用系统设备容量。关键词：功率因数无功功率有功功率 0 引言功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一，通常使用cosφ表示，我们可以用以下几项来介绍功率因数的重要性，及提高功率因数的方法。 1 有功功率和无功功率企业的用电设备大部分都用电磁感应原理来工作的，比如：变压器、电焊机、电磁感应式电动机等等，它们都是靠电能转化成电磁能再转化为电能或机械能来实现的能量转换，这样，用电设备就必须从电网上吸收两种能量，一部分能量用于做功，即前边提到得机械能或热能，这部分能量大部分是为了满足生产和生活的需要，称为有功功率。另一部分能量用来产生交变磁场，它是变压器、电焊机或电感线圈形成能量转换和传输的介质，没有了磁场，就没有了传输能量的介质，从而使能量只能在电源或用电设备内部消耗，而不能对外传输，不能对外做功，这部分功率叫做无功功率。无功，顾名思义就是无用功，其实它并不是没有用，没有它，任何能量都只能自己消耗，不能传输，然而它确实在能量转换的过程中没有转换成其它能量，所以叫作无功功率。有功功率和无功功率都是电能运用所必须的，若有功功率不足，就不能满足用电负荷的需要，会将电网电压拉低，系统发电机的转速变慢，发电频率降低，影响用电质量，威胁发电厂和各用电设备的安全。若无功功率不足，系统电压也会降低，电流将会升高，电机过流过热，会导致用电设备绝缘破坏，甚至烧毁。 2 功率因数功率因数是衡量企业供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标之一，通常使用cosφ表示。一个供电设备的供电容量通常是用视在功率表示，字面意思就是我们所能看到的功率，即表见功率，但不是真实功率，它的真实功率是由视在功率和功率因数的乘积决定的。所以说功率因数是一个非常重要的供电指标，而视在功率是由有功功率的平方与无功功率的平方和，开跟号得到的。视在功率确定后，有功功率分量高就称为功率因数高，有功功率分量低就称为功率因数低，有功功率和无功功率都是靠发电机发出的，然而用电设备所需要的功率会因设备的感性和容性不同而不同，当用电设备是感性时，用电设备的电压会超前电流90°；当用电设备是容性时，电流超前电压90°，两个分量将在一条直线上，但方向相反，用电设备中感性的居多，所以这就需要一个容性的负荷进行无功补偿了。 3 有功功率和无功功率的三角关系上述讲的有功功率和无功功率可以用直角三角形的关系来描述：三角形的两条直角边，一个表示有功功率，一个表示无功功率，它们的斜边就是视在功率，有功功率和视在功率之间的夹角就是功率因数角，功率因数角的余弦值就是功率因数。无功功率越少，功率因数角就越小，它的余弦值就越大，有功功率和视在功率就越接近，也就是说，能量的转换效率也就越高。这就提出了一个问题，怎样减少发电机的无功输出？或者说怎样减少感性负何的无功吸收？ 4 提高功率因数的意义由上述3可以看出，要使发电厂和供电所更有效利用资源进行电能的转换和传输，就必须合理的进行有功功率和无功功率的分配，在无功功率配置合理的情况下，尽量的多发有功，减少无功功率的输出。那就要提高用电设备的功率因数。当供电系统中输送的有功功率维持恒定的情况下，无功功率增大即功率因数的降低，就会引起：①系统中输送的总电流增大，使电气元件，如变压器、电抗器、导线等容量增大，从而扩大了企业投资；②由于无功功率增大，造成输电电流增大，从而也会增大供电设备的有功损耗；③因为系统中的总电流增大，所以电压损失增大，造成调压困难；④对发电机来说，转子温度升高，发电机达不到预期出力；⑤由于系统电流增大，系统电压降低，会造成其他设备不能正常出力。所以，我们必须提高供电系统的功率因数。 5 提高功率因数和无功补偿企业的感性负荷大部分是异步电动机，运行时要消耗一定的无功功率，使得电动机和输电线路的电流增大，如果给电动机增加就地补偿电容，不但可以使线路及配电装置的输送电流减小，而且还可以减少有功损耗，减少初期的投资容量。下面给出异步电动机的无功补偿计算公式，以供大家参考：设补偿前电动机的无功功率为Q1，补偿电容器后的无功功率为Q2，则补偿电容器的无功功率为: Qc=Q1-Q2=P1(tanφ1-tanφ2)= 式中：P1、P2为电动机运行时输入/输出的有功功率，η为电动机运行时的效率，φ1、φ2为电容器补偿前后的功率因数角。补偿前的功率因数：cosφ1=(cosφe)1/k ，式中：cosφe为电动机额定负载时的功率因数，可从产品目录中查得，k为电机定子电流负载率，k=I1/Ie，其中I1为电机运行时的实测定子电流（A），Ie为电机的额定电流（A）。补偿后的功率因数一般是0.95左右，如果再高，投入的成本太大，不经济，确定了所需补偿的无功功率Qc之后，那么补偿电容量C= 式中：f为电源频率（Hz），Ue为电机额定电压（V），Qc为电容补偿的无功功率（Var）。注意：个别补偿的电容容量应根据电动机的功率、负载率及电网情况适当考虑，避免过补偿或欠补偿状态的出现。 6 补偿方式工业企业中常用的电容器补偿方式大概有三种：集中补偿、分组补偿和单个补偿。企业电力系统的补偿方式的选择，要视企业的具体情况而定。比如：从无功就地平衡来说，单个补偿的效果最好（单个补偿应用于大容量、长期运行、无功功率需要较大的设备，或者输电线路较长的设备，不便于实现分组补偿的场合，这种方式可以减少配线电流，导线截面，配电设备的容量），不论采取什么样的补偿方式，补偿电容必须选择适当，而这一切都是为了提高电力系统的功率因数。 7结束语

SVC静态无功补偿装置的原理和应用

1、引言 S V C 全称为静态无功补偿装置即Static Var Compensator ，主要型式有TCR 和TSC 以及两者结合。输配电系统装设SVC 的主要用途是在动态或稳态情况下提供系统电压支持和HVDC 换流站的无功控制，同时也用于阻尼输电系统的功率振荡、平衡系统的三相电压和抑制由于负荷变化引起的波动。一般SVC 装置通过降压变压器对35KV 电压等级进行补偿。 2、SVC 原理概述 2．1 SVC 主接线图1为220KV 干练变电站SVC 回路主接线示意图，该回路共由三个支路组成，其中包括TCR 支路（即称晶闸管和电抗器组成）的相控支路、三次滤波支路和五次滤波支路。TCR 支路为SVC 中最重要的组成部分，我们可以通过对晶闸管导通关断角大小的控制来改变该回路所输出感性电流的大小从而改变输出的感性无功。由于TCR 支路中所输出的电流包含一定量大小的谐波成分以三、五次为主，因此需要对输出的电流进行必要的滤波从而防止本地电能质量的下降。之所以把TCR 支 SVC 静态无功补偿装置的原理和应用沈小平　上海交通大学路接成三角形也考虑到谐波的问题因为三角形接线可以使三次谐波不向外流出，但实际情况并没有那么理想因此需要三次滤波支路进行必要的滤波。 2．2 TCR 控制原理我们都知道晶闸管阀导通时，阀两端电压为零，流经阀的电流全部流过TCR 支路。以半个周波为例当触发角为110°时，导通角为70°此时阀两端无压范围角为70°；当触发角165°时，导通角为15°此时阀两端无压范围角为15°；因此当触发角越小导通角越大，由于回路中串有电感，电流大小不能突变，导通角越大时阀导通电流有相对宽裕的范围升高到较大值，当导通角为30°或更小时，阀电流升到较大值的范围小，有时甚至没有升到较大值时阀已截止，即导通角越大电流越大。一般SVC 晶闸管阀正相触发角在110°～165°之间，负相触发角在290°～345°之间。图2为晶闸管导通关断时电流示意图。图2 这里必须指出TCR 触发角a 的可控范围是90度到180度。当触发角为90度时，晶闸管全导通，此时TCR 中的电流为连续正弦波形。当触发角从90度变到接近180度时，TCR 中的电流呈非连续脉冲波形，对称分布于正半波和负半波。当触发角低于90度时，将在电流中引入直流分量，从而破坏并联阀正负半波的对称运行。而当触发角为180度时，电流减小到零。为了能保证正负半波对称波形的质量，干练站SVC 图1

浅谈电网中功率因数及无功补偿

浅谈电网中功率因数及无功补偿摘要：介绍电力系统中影响电网功率因数的主要因素以及无功补偿的方法。实现节能、减排、低碳环保。关键字：电网、功率因数、无功补偿、节能前言在电力系统中，由于许多设备大多都是感性负载，在运行中不仅要消耗有功功率，设备本身也消耗无功功率，从而使功率因数降低。功率因数的提高直接影响电网供电质量的好坏。如果功率因数过低，将使有功功率输出减少，无功功率增加，导致电能损耗加大、利用率降低。关系到节约电能和供电质量。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，增加了线路供电损失，因此供电部门对用电单位的功率因数有一定的标准要求。在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 1、影响功率因数的主要因素首先我们先了解一下功率因数是怎么产生的，在正弦的交流电路中，用电设备在正常的工作中，消耗功率分为两部分：一是有功功率；二是无功功率。当有功消耗为一定时，无功功率消耗的减少，就提高功率因数。当无功功率消耗为0时，那么功率因数就为1，使得电能利用率达到100%。影响功率因数的主要因数分为以下几种： 1.1异步电动机和电力变压器是消耗无功的主要设备异步电动机的定子与转子之间的气隙是决定异步电动机需要较多无功的主要因数。而异步电动机所耗用的无功功率是其空载时的无功功率和一定负载下无功功率两部分组成。所以要改善异步电动机的功率因数就要防止空载运行。变压器消耗的无功主要成份是它的空载运行，因此提高电力系统和企业的功率因数，就需要变压器不能空载运行或者低负荷运行。同时工厂中由于有大量的电焊机、电弧炉及气体放电灯等感性负荷，同样也消耗大量的无功功率，从而使功率因数降低。 1.2供电电压超出规定范围也会对功率因数造成很大影响当供电电压高于额定值的10%是，由于磁路饱和的影响，无功功率将增长的很快。当供电电压低于额定值时，无功功率也相应减少而使他们的功率因数有所提高。供电电压降低会影响电器设备的正常工作。所以，应当采取措施使电力系

智能无功补偿器的设计和实现

修改稿收到日期:2010-03-22。第一作者董鹏飞,男,1984年生,现为郑州大学自动化专业在读硕士研究生;主要研究方向为模式识别与智能系统。智能无功补偿器的设计和实现 Desi g n and I m p l e mentati o n o f I ntelli g ent Co mpensator for Reacti v e Power 董鹏飞李建华李盛 (郑州大学电气工程学院,河南郑州 450001) 摘要:针对电力系统中无功补偿装置的发展现状,通过对无功补偿原理和方式的分析研究,设计了基于P I C18F4520单片机的智能无功功率补偿控制仪。该控制仪以九域图原理作为投切电容器的依据,并通过RS 232/485串行口与GPRS 模块连接,实现与主控中心进行实时数据的传输和交换。实测应用证明,该系统避免了复杂的参数计算,简化了系统结构,且价格低廉、软件编程简单、抗干扰能力强。关键词:无功补偿控制器功率因数串口通信 GPRS 中图分类号:T M 46 文献标志码:A Abstract :In accordance w it h t he current stat us o f reacti ve po w er compensati on i n electric po w er syste m,t hrough anal y sis and research on the co mpensation pri nci ple and mode ,t he compensati on controll er based on P I C18F4520si ng l e chi p co mputer has been desi gned .The contro ll er a dopts t he ni ne zone graphic t heory as t he criteria o f connecti ng or disconnecti ng the capac i tor ,and t hrough RS 232/485serial port to connect w ith GPRS modul e t o m i ple ment rea l tm i e dat a trans m i ssi on and exchange w ith ma i n contro l center .T he rea l t est verifi es t ha t t he complicated ca l cu l ati on of the parameters is avo i ded by the syste m ;and t he s yste mati c structure is sm i p lified .The syste m features l o w cos,t ease program m i ng and off ers h i gh anti i nterf erence capability . K ey words :Compensati on for reactive power Controller Power fact or Seri a l co mmunica ti on GPRS 0 引言随着国民经济的发展,工厂自动化和办公自动化程度的不断提高,电子设备对供电电源的供电质量要求也越来越高。工厂内碳硅炉的整流设备、电焊机和电子设备等会产生大量的无功功率及高次谐波,这将会严重污染电网,降低电网的运载能力和电能损耗,影响电子设备的正常运行 [1] 。为提高用户的用电质量、净化电网、提高电网的运载能力、降低电能损耗,避免随之引起的危害和损失,应对无功功率进行治理,而电力网络性能要求的提高增加了无功补偿控制装置的成本。为了解决成本与性能之间的矛盾,设计了以P I C18F4520单片机为核心的智能无功功率补偿装置,系统在降低网损的同时,也有效地提高了配电系统的电压质量。 1 系统的总体结构设计在电力系统中,由于各用电器的参变量基本相同,通过对这些参变量的数据分析,基本上可以实现对线路中的设施进行自动控制的目的。无功补偿方式一般采用三相固定补偿、三相动态补偿和单相动态补偿相结合的方式。系统框架如图1所示。图1 系统架构图F i g .1 Structure of t he sy stem 系统一般在强交电磁场环境中工作,为防止干扰信号所造成的开关误动作,系统必须具有较强的抗干扰能力。因此,控制器的数据处理部分选用抗干扰能力和计算能力强的PI C18F4520单片机,输入端信号采用双光耦合的线性耦合器件进行隔离。同时,为保证提供的变量以及参变量数据的精度,前级采样互感器采用精度为 5%的互感器,运放采用失真较小的L M 134系列,A /D 转换部分采用AD7656。此外,系统选用20MH z 晶振, 智能无功补偿器的设计和实现董鹏飞,等

电力电容器的补偿原理精编版

电力电容器的补偿原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

1电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。在输出一定有功功率的情况下,供电系统的损耗降低。比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。因此,电容器作为电力系统的无功补偿势在必行。当前,采用并联电容器作为无功补偿装置已经非常普遍。 2电力电容器补偿的特点优点电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。缺点电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。 3无功补偿方式高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。其主要用于城市高压配电中。高压集中补偿

高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。但这种补偿方式的补偿经济效益较差。低压分散补偿低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。其优点是用电设备运行时,无功补偿投入,用电设备停运时,补偿设备也退出,可减少配电网和变压器中的无功流动从而减少有功损耗;可减少线路的导线截面及变压器的容量,占位小。缺点是利用率低、投资大,对变速运行,正反向运行,点动、堵转、反接制动的电机则不适应。低压集中补偿低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧,以无功补偿投切装置作为控制保护装置,根据低压母线上的无功符合而直接控制电容器的投切。电容器的投切是整组进行,做不到平滑的调节。低压补偿的优点:接线简单、运行维护工作量小,使无功就地平衡,从而提高配变利用率,降低网损,具有较高的经济性,是目前无功补偿中常用的手段之一。 4电容器补偿容量的计算无功补偿容量宜按无功功率曲线或无功补偿计算方法确定,其计算公式如下: QC=p(tgφ1-tgφ2)或是QC=pqc(1) 式中:Qc:补偿电容器容量; P:负荷有功功率; COSφ1:补偿前负荷功率因数; COSφ2:补偿后负荷功率因数; qc:无功功率补偿率,kvar/kw。 5电力电容器的安全运行

无功补偿对低压电网功率因数的影响(一)

无功补偿对低压电网功率因数的影响(一) 摘要:依据用电设备的功率因数，可测算输电线路的电能损失。通过现场技术改造，可使低于标准要求的功率因数达标，实现节电目的。本文分析了无功补偿的作用和补偿容量的选择方法，着重论述了低压电网和异步电动机无功补偿容量的配置。结合应用实例说明采用无功补偿技术，提高低压电网和用电设备的功率因数，已成为节电工作的一项重要措施。关键词:节电技术功率因数无功补偿 0引言无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。无功补偿的合理配置原则：①总体平衡与局部平衡相结合，以局部为主。②电力部门补偿与用户补偿相结合。在配电网络中，用户消耗的无功功率约占50%～60%，其余的无功功率消耗在配电网中。因此，为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。③分散补偿与集中补偿相结合，以分散为主。集中补偿，是在变电所集中装设较大容量的补偿电容器。分散补偿，指在配电网络中分散的负荷区，如配电线路，配电变压器和用户的用电设备等进行的无功补偿。集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗。但不能降低配电网络的无功损耗。因为用户需要的无功通过变电所以下的配电线路向负荷端输送。所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。所以，中、低压配电网应以分散补偿为主。④降损与调压相结合，以降损为主。 1影响功率因数的主要因素 1.1异步电动机和电力变压器是耗用无功功率的主要设备异步电动机的定子与转子间的气隙是决定异步电动机需要较多无功的主要因素。而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率增加值两部分所组成。所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。变压器消耗无功的主要成份是它的空载无功功率，它和负载率的大小无关。因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长其处于低负载运行状态。 1.2供电电压超出规定范围也会对功率因数造成很大的影响当供电电压高于额定值的10%时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110%时，一般工厂的无功将增加35%左右。当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应当采取措施使电力系统的供电电压尽可能保持稳定。 1.3电网频率的波动也会对异步电机和变压器的磁化无功功率造成一定的影响 1.4以上论述了影响电力系统功率因数的一些主要因素，因此必须要寻求一些行之有效的、能够使低压电力网功率因数提高的一些实用方法，使低压网能够实现无功的就地平衡，达到降损节能的效果。 2低压配电网无功补偿的方法提高功率因数的主要方法是采用低压无功补偿技术，我们通常采用的方法主要有三种：随机补偿、随器补偿、跟踪补偿。 2.1随机补偿随机补偿就是将低压电容器组与电动机并接，通过控制、保护装置与电机，同时投切。随机补偿适用于补偿电动机的无功消耗，以补励磁无功为主，此种方式可较好地限制用电单位无功负荷。随机补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，而且不需频繁调整补偿容量。具有投资少、占位小、安装容易、配置方便灵活，维护简单、事故率低等。 2.2随器补偿随器补偿是指将低压电容器通过低压保险接在配电变压器二次侧，以补偿配电
