柴油机曲轴后油封和油底壳垫维修指南解读

柴油机曲轴后油封和油底壳垫维修指南

一JX493系列柴油机曲轴后油封种类

1、金属骨架橡胶唇口油封

2、组合油封（带甩油圈）

3、新型聚四氯乙烯（PTFE）

目前采用的油封：

新型聚四氯乙烯（PTFE）油封

1、有OUFU标记（红色）

2、有标记的右侧有一个直径约1mm的圆点状凸

二变速箱、飞轮及后连接板的拆解

1、要点：观察漏油点的出现部位

a、曲轴油封漏油的表面确认。

b、油底壳垫漏油的确认。

注意区分变速箱输入轴漏油或者别处流入后联结板的油。

2、拆油底壳作业的好处

a、能进一步确认油底壳垫的密封状态。

b、能彻底清除油底壳内的杂质。

c、为拆后油封提供了有利条件，杜绝直接拆油封对曲轴或者缸体的破坏。

3、组合油封的拆解

a、拆下第5档主轴承盖。

b、取下油封的橡胶部分。

c、拆解油封的铁壳部位，不得伤及曲轴表面。

4、金属骨架橡胶油封的拆解

a、拆下第五档主轴承盖。

b、取下橡胶油封。

c、检查曲轴的表面是否起槽。

5、油封及油底壳垫安装面的清洁

a、第五主轴承盖旧胶的清理。

b、油底壳垫安装面的清理。

c、曲轴表面的清理。

d、油底壳的内外表面的清理。

6、第五档主轴承盖的安装

a、将瓦片清理干净，并涂润滑机油。

b、在第五主轴承盖与座结合面（靠油封安装位置端）涂少量密封胶。

7、装上主轴承盖及螺栓（并将多余的胶清除）。

曲轴径向跳动量的检查

a、磁力表座一个。

b、测量表头一个、定位杆件一套。

c、测量标准数据0.035-0.08mm，极限0.11mm。

8、曲轴后油封的安装

a、在寒冷天气下的安装需加热(用热水加热)。

b、在油封处圆涂抹少量密封胶。

c、插入油封导入工具，将油封导入曲轴后表面。

d、套入安装筒，将油封平行压入，与端面距离14.0 0.30mm

e、拧紧轴承盖螺栓力矩：170 10N.m。

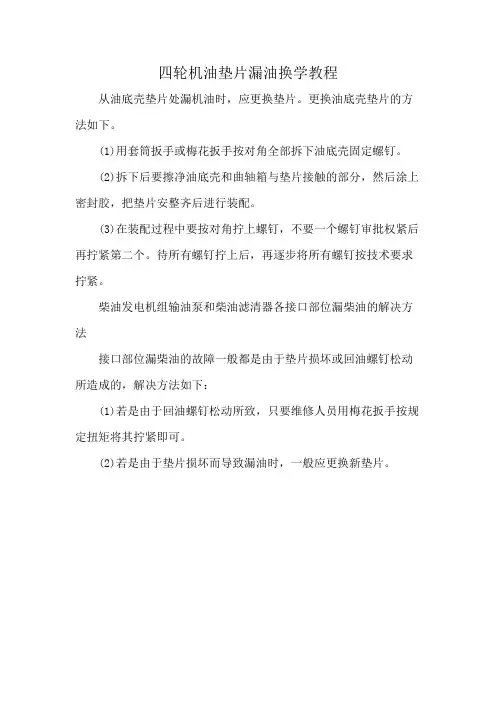

9、油底壳的安装

a、清除缸体下平面与油底壳的安装面上的油污及残余密封胶。

b、在第五主轴承盖与齿轮室的圆弧面涂密封胶。

c、装上垫子并在前后圆弧面涂密封胶。

d、套入油底壳，分多次拧紧螺栓，力矩为15-25N.m。

10、附件的安装

a、清理后连接板及变速箱内外壳上的油泥。

b、排除发动机其它有漏油的部位并清理干净。

c、装上后连接板及飞轮。

d、安装变速箱及其相关部件。

三、操作过程中应注意的问题

1、不得损坏缸体、曲轴和主轴承盖（特别是油封装配孔和油封唇片

与曲轴接触部位）。

2、油封安装方向应正确，唇口面向机体内侧。

3、油封外圆涂胶少而均匀。

4、曲轴后油封的安装必须用专用工具，装配好后检查安装平整度。

5、清理PVC阀以防曲轴箱内气压过高。

6、如曲轴箱回气量大还应更换活塞环。

造成油封漏油的主要因素

造成油封漏油的主要因素：油封密封不严是造成漏油的主要因素。当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。现以S195型柴油机曲轴油封为例，分析其密封不严的主要原因是： ①油封制造质量差； ②轴或轴承质量差； ③使用维护不当； ④安装不当； ⑤保管不当，受环境污染造成不良影响。油封密封不严而漏油的对策： 1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。 2、安装时，若轴径外表面粗糙度低或有锈斑、锈蚀、起毛刺等缺陷，要用细砂布或油石打磨光滑；在油封唇口或轴径对应位置涂上清洁机油或润滑油脂。油封外圈涂上密封胶，用硬纸把轴上的键槽部位包起来，避免划伤油封唇口，用专用工具将油封向里旋转压进，千万不能硬砸硬冲，以防油封变形或挤断弹簧而失效；若出现唇口翻边、弹簧脱落和油封歪斜时必须拆下重新装入。应该注意的是：当轴径没有磨损和油封弹簧弹力足够时，不要擅自收紧内弹簧。 3、应用在机械上的油封一般工作条件恶劣、环境温差大、尘埃多、机具振动频繁使机件受力状况不断变化时，要勤检查、保养和维护。 4、如轴径和轴承磨损严重；油封橡胶老化或弹簧失效等，应及时进行修理和更换相应部件。 5、对不正常发热的部件或总成应及时排除故障；避免机械超速、超负荷运转，以防止油封唇口温度升高、橡胶老化、唇口早期磨损等。 6、要经常检查机油油位，若机油杂质过多，存有合金粉末、金属铁屑时要彻底更换新机油。所换机油牌子和质量要符合季节的要求。建议在机油中添加迈特

雷超级密封剂&润滑剂，它是一种极好的齿轮箱添加剂，可以在部件上形成一种惰性材料薄膜，它可以减缓油封的渗漏，延长油封齿轮的使用寿命，也可以降低齿轮箱的噪音，这种迈特雷超级密封润滑剂的使用不会对油品造成污染或使油品变质。使用指导： ① 减速机润滑油容积≤7升时，每升润滑油添加量为20‐30ml； ② 7‐15升时，添加量为每升润滑油添加15‐20ml； ③ >15升时，添加量为每升润滑油添加10ml 。 7、暂时不用的油封，应妥善保管，防止沾上油污、灰尘或太阳暴晒。 8、当轴径磨损成“V”形沟槽，使新的油封唇口与轴接触压力下降不能起封油作用时，可采用移位的方法进行弥补。
