高频功率放大器的基本原理
高频功率放大器的基本原理
高频功率放大器的基本原理
什么是高频功率放大器？
高频功率放大器是用于增强高频信号幅度的电子设备。它主要用于通信系统、雷达系统和无线电频率发生器等领域，扮演着至关重要的角色。
高频功率放大器的工作原理
高频功率放大器的工作原理需要涉及到以下几个基本概念：•放大器：它是一个电子设备，用于将输入信号增幅到所需的输出水平。在高频功率放大器中，放大器用于放大输入信号的功率。
•功率：功率是指单位时间内能量转化或传输的速率。
在高频功率放大器中，功率是指输出信号的能量。
•频率：频率是指信号中的周期性变化的次数。在高频功率放大器中，频率通常指电信号的高频部分。
•增益：增益是指输入信号放大倍数。在高频功率放大器中，增益是指输出信号相对于输入信号的增强程度。
高频功率放大器的工作原理可以概括如下步骤：
1.输入信号经过输入端进入放大器。
2.放大器对输入信号进行放大，提高其电压、电流或功
率。
3.放大后的信号通过输出端输出到下一个电路或设备。
高频功率放大器的分类
根据高频功率放大器的工作原理和结构，它可以分为以下几种主
要类型：
1.B类功率放大器：B类功率放大器是最常见且最常用
的高频功率放大器类型之一。它具有高效率和较低的失真，适用
于大部分高频应用。
2.D类功率放大器：D类功率放大器是一种高效率的放
大器，通过高速切换开关将输入信号转换为脉冲宽度调制（PWM）信号。它具有较高的功率转换效率，适用于需要高功率输出的应
用。
3.AB类功率放大器：AB类功率放大器综合了B类和A
类功率放大器的优点，既具有高效率又具有较低的失真。因此，
AB类功率放大器是广泛应用于音频放大器的一种常见类型。
高频功率放大器的应用领域
由于高频功率放大器具有增强信号功率的能力，因此它在许多领
域中得到了广泛的应用，包括：
•通信系统：高频功率放大器在无线通信系统中用于放大传输信号，以提高其覆盖范围和传输距离。
•雷达系统：高频功率放大器在雷达系统中用于放大雷达信号，以增强探测目标的能力。
•电视、无线电和卫星系统：高频功率放大器在广播和卫星通信系统中用于放大信号，以保证高质量的接收效果。
•医疗仪器：高频功率放大器在医疗诊断和治疗设备中用于放大生物信号，以便于准确的分析和治疗。
总结
高频功率放大器是一种重要的电子设备，通过放大信号的功率，增强信号的强度。在通信、雷达、电视等领域中得到广泛应用。了解高频功率放大器的基本原理和分类，对进一步理解和应用该设备具有重要意义。
高频功率放大器的设计要点
选择合适的放大器类型
在设计高频功率放大器时，首先需要根据具体的应用需求选择合适的放大器类型。不同的放大器类型具有不同的特点和适用范围。例如，B类功率放大器具有高效率和低失真的特点，适用于大部分高频应用；D类功率放大器具有高效率和高功率输出的特点，适用于需要高功率输出的应用。
考虑功率和效率的平衡
设计高频功率放大器时，需要在功率输出和效率之间进行平衡。
提高功率输出可能会降低功率放大器的效率，而提高效率可能会限制
功率输出。因此，设计过程中需要仔细考虑功率和效率的平衡，以满
足具体应用的需求。
选用合适的放大器器件
选择合适的放大器器件对高频功率放大器的性能至关重要。在选
择器件时，需要考虑以下几个方面：
•频率响应：选择具有宽频率范围和低失真的器件，以保证信号在高频范围内得到准确的放大。
•功率容量：选择具有足够功率容量的器件，以满足设计要求的输出功率。
•工作温度：选择具有适合工作温度范围的器件，以保证高频功率放大器在长时间运行时的稳定性和可靠性。
优化电路布局和连接
在高频功率放大器的设计中，电路布局和连接也起着重要的作用。合理的电路布局可以减少信号的干扰和回波，提高整体性能。在布局时，应避免电路之间的交叉干扰，并保持较短的信号路径，减少信号
损耗。
在连接时，尽量选择低损耗的连接方式，如微带线或同轴电缆，
以减少信号衰减和失真。此外，良好的接地和屏蔽措施也非常重要，
以避免干扰和噪音对信号的影响。
进行性能测试和调整
完成高频功率放大器的设计后，需要进行性能测试和调整。通过
测试可以验证设计是否满足要求，并找出可能存在的问题。在调整过
程中，可以对功率输出、频率响应、失真等进行优化，以获得更好的
性能和效果。
总结
设计高频功率放大器是一个复杂而精细的过程。合理选择放大器
类型、器件，进行优化的电路布局和连接，以及进行性能测试和调整，都是确保设计成功的关键要点。通过不断的实践和改进，可以设计出
稳定、高效、可靠的高频功率放大器，满足不同领域的应用需求。

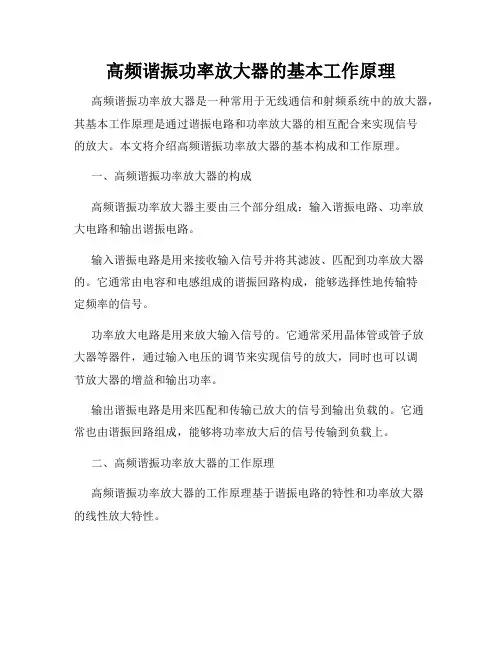

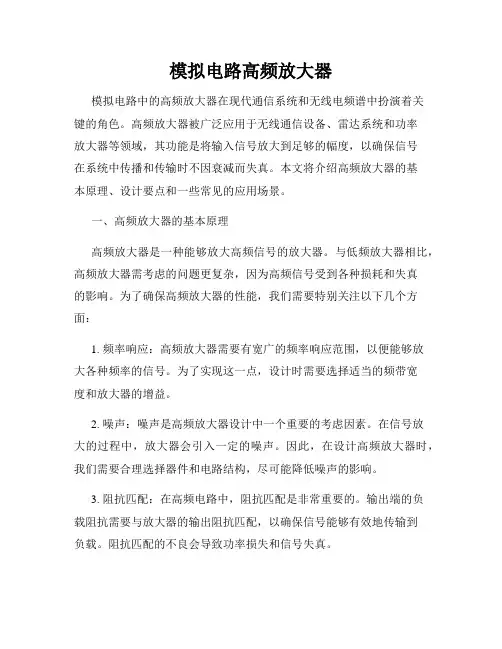

高频谐振功率放大器的基本工作原理
高频谐振功率放大器的基本工作原理高频谐振功率放大器是一种常用于无线通信和射频系统中的放大器，其基本工作原理是通过谐振电路和功率放大器的相互配合来实现信号 的放大。本文将介绍高频谐振功率放大器的基本构成和工作原理。 一、高频谐振功率放大器的构成 高频谐振功率放大器主要由三个部分组成：输入谐振电路、功率放 大电路和输出谐振电路。 输入谐振电路是用来接收输入信号并将其滤波、匹配到功率放大器的。它通常由电容和电感组成的谐振回路构成，能够选择性地传输特 定频率的信号。 功率放大电路是用来放大输入信号的。它通常采用晶体管或管子放 大器等器件，通过输入电压的调节来实现信号的放大，同时也可以调 节放大器的增益和输出功率。 输出谐振电路是用来匹配和传输已放大的信号到输出负载的。它通 常也由谐振回路组成，能够将功率放大后的信号传输到负载上。 二、高频谐振功率放大器的工作原理 高频谐振功率放大器的工作原理基于谐振电路的特性和功率放大器 的线性放大特性。
首先，输入信号经过输入谐振电路后，可以选择性地通过特定频率 的谐振回路，其他频率的信号会被滤波掉。这样就能保证只有特定频 率的信号能够进入功率放大器进行放大。 然后，经过谐振回路的输入信号进入功率放大电路。功率放大电路 通常采用线性放大器，其输入电压的大小决定了输出信号的放大倍数。通过调节输入电压的大小，就可以实现对输出信号的放大程度的控制。 最后，放大后的信号经过输出谐振电路，并传输到输出负载上。输 出谐振回路起到了匹配和传输的作用，能够将功率放大后的信号有效 地传输给负载。 三、高频谐振功率放大器的优势 高频谐振功率放大器具有以下优势： 1. 高效性：通过谐振电路的匹配和能量传输，以及功率放大器的线 性放大特性，高频谐振功率放大器能够实现高效率的信号放大，提高 系统的整体效能。 2. 稳定性：谐振回路能够选择性地传输特定频率的信号，并且能够 稳定地工作在谐振状态下，使得输出信号的幅度和频率更加稳定。 3. 可调性：通过调节输入信号的电压，可以实现对输出信号的放大 倍数和功率的可调。 四、高频谐振功率放大器的应用
射频放大器的原理
射频放大器的原理 射频放大器是一种用于放大高频信号的电路，常用于无线通信、雷达、电视广播等领域。其原理基于晶体管或场效应管等半导体器件的非线 性特性，将输入信号经过放大后输出到负载上。本文将从以下几个方 面详细介绍射频放大器的原理。 一、射频放大器的分类 根据功率级数可将射频放大器分为单级和多级两种；根据工作方式可 分为A类、B类、AB类和C类等；根据负载特性可分为共源、共漏和共基三种。不同类型的射频放大器适用于不同的应用场合，需要根据 具体情况进行选择。 二、晶体管与场效应管 晶体管和场效应管是射频放大器中常用的半导体器件。晶体管包括NPN型和PNP型两种，其工作原理基于PN结的正向偏置和反向截止；而场效应管则有N型和P型两种，其工作原理基于栅极电压对沟道电阻的调制。 三、射频信号与直流偏置
在设计射频放大器时，需要考虑输入输出阻抗匹配以及直流偏置的设置。输入输出阻抗匹配可以提高电路的效率和稳定性，而直流偏置则 可以使晶体管或场效应管处于合适的工作状态，避免过度失真或损坏。 四、放大器的增益与带宽 射频放大器的增益和带宽是两个重要参数。增益表示输出信号与输入 信号之间的比值，一般用分贝表示；带宽则是指放大器能够正常工作 的频率范围。在实际设计中需要综合考虑增益和带宽的平衡，以达到 最佳性能。 五、射频放大器的稳定性 射频放大器在工作时容易出现不稳定现象，如自激振荡、交叉调制等。为了保证电路的稳定性，需要采取一系列措施，如选择合适的反馈网络、加入衰减器等。 六、射频功率放大器 射频功率放大器是一种专门用于输出高功率信号的电路。与普通射频 放大器相比，其具有更高的功率级数和更强的抗干扰能力。在无线通信、雷达等领域中广泛应用。
高频电子线路课程设计高频功率放大器设计汇总
目录 摘要.................................................................... I Abstract................................................................ II 1 高频功率放大器的基本原理 (1) 1.1 宽带功放 (2) 1.1.1 静态工作点 (3) 1.1.2 甲类功放的负载特性 (3) 1.1.3 宽带功放的功率增益 (4) 1.2 丙类功率放大器 (5) 1.2.1丙类功放基本关系 (5) 1.2.2 负载特性 (9) 2 参数设计 (11) 2.1 宽带功放参数计算 (11) 2.1.1 电路参数计算 (11) 2.1.2 静态工作点计算 (12) 2.2 丙类功放参数计算 (12) 2.2.1 放大器的工作状态计算 (12) 2.2.2计算谐振回路及耦合回路的参数 (13) 2.2.3 基极偏置电路参数计算 (14) 3 总体电路设计 (15) 4 电路仿真 (16) 4.1 宽带功率放大器电路仿真 (16) 4.2 丙类功放电路仿真 (18) 5 心得体会 (19) 6元件清单 (20) 7参考文献 (21)
摘要 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大。以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360°，适用于小信号低功率放大。乙类放大器电流的流通角约等于 180°；丙类放大器电流的流通角则小于180°。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。高频功率放大器在很多领域和方面都有应用，并且涉及到很多方面的知识点，则在此次设计中我们可以掌握高频宽带功放与高频谐振功放的设计方法，电路调谐及测试技术；负载的变化及激励电压，基极偏置电压，集电极电压的变化对放大器工作状态的影响；了解寄生振荡引起的波形失真及消除寄生振荡的方法；并且可以了解并掌握仿真软件的应用。 I
高频丙类功率放大器
实验一：高频丙类功率放大器 前言 在高频范围内为获得足够大的高频输出功率，必须采用高频放大器，高频功率放大器主要用于发射机的未级和中间级，它将振荡产生的信号加以放大，获得足够高频功率后，再送到天线上辐射出去。另外，它也用于电子仪器作未级功率放大器。 高频功率放大器要求功率高，输出功率大。丙类放大器它是紧紧围绕如何提高它的效率而进行的。高频功率放大器的工作频率范围一般为几百KHZ—几十MHZ。一般都采用LC 谐振网络作负载，且一般都是工作于丙类状态，如果要进一步提高效率，也可工作于丁类或戊类状态。 一．实验目的及要求 （一）实验目的 1．进一步了解高频丙类功率放大器的工作原理和调试技术。 2．熟悉负载变化对放大器工作状态的影响及各指标的测试方法。 3．掌握输入激励电压，集电极电压，基极偏置电压变化对放大器工作状态的影响。 （二）实验要求 1．认真阅读本实验教材及有关教材内容 2．熟悉本实验步骤，并画出所测数据表格。 3．熟悉本次实验所需仪器使用方法。 （三）实验报告要求 1．写出本次实验原理及原理框图 2．认真整理记录测试数据及绘出相应曲线图。 3．对测试结果与理论值进行比较分析，找出产生误差的原因，提出减少实验误差的方法。 4．详细记录在调谐和测试过程中发生的故障和问题，并进行故障分析，说明排除过程和方法。 5．本次实验收获，体会以及改进意见。 二．实验仪器及实验板 1．双踪示波器（CA8020）一台 2．高频信号发生器（XFG-7）一台 3．晶体管直流稳压电源一块 4．数字万用表一块 5．超高频毫伏表（DA22）一台 6．直流毫安表一块 7．高频丙类功率放大器实验板一块
高频功率放大器的基本原理
高频功率放大器的基本原理 高频功率放大器的基本原理 什么是高频功率放大器？ 高频功率放大器是用于增强高频信号幅度的电子设备。它主要用于通信系统、雷达系统和无线电频率发生器等领域，扮演着至关重要的角色。 高频功率放大器的工作原理 高频功率放大器的工作原理需要涉及到以下几个基本概念：•放大器：它是一个电子设备，用于将输入信号增幅到所需的输出水平。在高频功率放大器中，放大器用于放大输入信号的功率。 •功率：功率是指单位时间内能量转化或传输的速率。 在高频功率放大器中，功率是指输出信号的能量。 •频率：频率是指信号中的周期性变化的次数。在高频功率放大器中，频率通常指电信号的高频部分。 •增益：增益是指输入信号放大倍数。在高频功率放大器中，增益是指输出信号相对于输入信号的增强程度。 高频功率放大器的工作原理可以概括如下步骤：
1.输入信号经过输入端进入放大器。 2.放大器对输入信号进行放大，提高其电压、电流或功 率。 3.放大后的信号通过输出端输出到下一个电路或设备。 高频功率放大器的分类 根据高频功率放大器的工作原理和结构，它可以分为以下几种主 要类型： 1.B类功率放大器：B类功率放大器是最常见且最常用 的高频功率放大器类型之一。它具有高效率和较低的失真，适用 于大部分高频应用。 2.D类功率放大器：D类功率放大器是一种高效率的放 大器，通过高速切换开关将输入信号转换为脉冲宽度调制（PWM）信号。它具有较高的功率转换效率，适用于需要高功率输出的应 用。 3.AB类功率放大器：AB类功率放大器综合了B类和A 类功率放大器的优点，既具有高效率又具有较低的失真。因此， AB类功率放大器是广泛应用于音频放大器的一种常见类型。 高频功率放大器的应用领域 由于高频功率放大器具有增强信号功率的能力，因此它在许多领 域中得到了广泛的应用，包括：
高频功率放大器实验报告
《通信电子线路》实验报告 实验名称：高频功率放大器 一、实验环境 Multisim 14.0 二、实验目的 1、进一步了解Multisim仿真步骤，熟练操作获取波形 2、仿真验证高频功率放大器原理，观察高频功率放大器工作在过压、临界、和欠压状 态的波形 三、实验原理和设计 高频功率放大器工作在三极管截止区，导通角小于90度，属于丙类放大器。故三极管输出波形为尖顶余弦脉冲序列（临界或欠压）或是凹顶余弦脉冲序列（过压），信号经过选频网络后，能够恢复指定频率的波形信号。原理图如图2.1所示。 图2.1
输出电流Ic和Vce 关系曲线，如图2.2 图2.2 四、实验步骤 1，按照原理图连接电路。 2，计算电路谐振频率，画出幅频响应和相频响应。 3，选择合适的电源电压值，使三极管发射结反偏，集电结反偏。 4，调节基极偏置电压源、信号源幅度、并联回路电阻值和集电极电源，观察输出电压Vc 、输出电流ic波形，判断电路状态 五、实验结果及分析 1、并联谐振回路的幅频响应和相频响应，如图4.1所示 图4.1 并联谐振回路谐振频率为11.56MHz，与电路参数计算相吻合。其0.707带宽为15.65MHz
2、输入信号改为f= 11，56MHz，计算频谱如图4.2.1所示 图4.2.1 输出信号频谱如图4.2.2所示 图4.2.2 3、观察时域波形。调节参数Vbb= 0.7V反偏，Vi = 0.9Vrms，Vcc = 10V，波形如图4.3.1所示 图4.3.1 根据三极管特性，发射极反偏时，电流信号Ib需克服Vbb和Vbz才能导通，所以Ib和Ic应为尖顶余弦脉冲。但是仿真出波形为完整余弦脉冲，不符合理论。可能的原因有，三极管导
高频功率放大器
项目二高频功率放大器 主要内容： 基础知识 模块介绍 项目训练 1 基础知识 1.1 高频功率放大器概述 顾名思义,高频功率放大器用于放大器高频信号并获得足够大的输出功率,常又称为射频功率放大器(Radio Frequency Power Amplifier)。它广泛用于发射机、高频加热装置和微波功率源等电子设备中。 1.2 高频功率放大器的分类 根据相对工作频带的宽窄不同，高频功率放大器可分为窄带型和宽带型两大类。 1. 窄带型高频功率放大器 通常采用谐振网络作负载，又称为谐振功率放大器。 为了提高效率，谐振功率放大器一般工作于丙类状态或乙类状态，近年来出现了工作在开关状态的丁类状态的谐振功率放大器。 2. 宽带型高频功率放大器 采用传输线变压器作负载。 传输线变压器的工作频带很宽，可以实现功率合成。 本项目主要研究谐振功率放大器。 1.3 谐振功率放大器的特点 1.采用谐振网络作负载。 2.一般工作在丙类或乙类状态。 3.工作频率和相对通频带相差很大。 4.技术指标要求输出功率大、效率高。 1.4 谐振功率放大器与小信号谐振放大器的异同之处 1、相同之处：它们放大的信号均为高频信号，而且放大器的负载均为谐振回路。
2、不同之处：为激励信号幅度大小不同，放大器工作点不同，晶体管动态范围不同。 图2-1 小信号谐振放大器波形图 图2-2 谐振功率放大器波形图 1.5 高频功率放大器的技术指标 1.输出功率:P O 2.效率:η 3.功率增益:A p 2 模块介绍 本项目主要介绍谐振功率放大器的工作原理，涉及的模块包括丙类谐振功率放大器、丁类谐振功率放大器、倍频器和宽带功率放大器。 2.1 丙类谐振功率放大器 2.1.1丙类谐振功率放大器原理电路 原理电路图如2-1所示 图2-3 丙类谐振功率放大器 LC谐振网络为放大器的并联谐振网络。
高频功率放大器的设计
1、高频功率放大器知识简介 在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射没备的重要组成部分。在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，因此在它后面要经过一系列的放大，如缓冲级、中间放大级、末级功率放大级等，获得足够的高频功率后，才能输送到天线上辐射出去。这里提到的放大级都属于高频功率放大器的范畴。实际上高频功率放大器不仅仅应用于各种类型的发射机中，而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。 高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
高频功率放大器实验报告
高频功率放大器实验报告 篇一：高频谐振功率放大器实验实验报告 丙类高频谐振功率放大器与基极调幅实验报告 一．实验目的 1．了解和掌握丙类高频谐振功率放大器的构成及工作原理。 2．了解丙类谐振功率放大器的三种工作状态及负载特性、调制特性、放大特性和调谐特性。 3. 掌握丙类谐振功率放大器的输出功率Po、直流功率PD、集电极效率?C测量方法。 4. 掌握用频谱仪观测信号频谱、频率及调制度的方法。 二．实验仪器及设备 1．调幅与调频接收模块。 2．直流稳压电压GPD-3303D 3．F20A型数字合成函数发生器/计数器 4．DSO-X XXA 数字存储示波器 5．SA1010频谱分析仪 三．实验原理 1.工作原理 高频谐振功率放大器是通信系统重要的组成电路，用于发射机的末级。主要任务是高效率的输出最大高频功率，馈送到天线辐射出去。为了提高效率，晶体管发射结采用负偏置，使放大器工作于丙类状态（导通角θ＜90）。高频谐振功率
放大器基本构成如图1.4.1所示， O （a）原理电路（b）等效电路 图1.4.1 高频功率放大器 丙类谐振功率放大器属于大信号非线性放大器，工程上常采用折线分析法，各级电压、电流波形如图1.4.2所示。 a）（b）（图1.4.2 各级电压、电流波形图1.4.1中，晶体管放大区的转移（内部静态）特性折线方程为： iC?gC(vBE?UBZ) 1.4.1 放大器的外电路关系为： uBE?EB?Ubmcos?t 1.4.2 uCE?EC?Ucmcos?t 1.4.3 当输入信号ub?EB?U BZ时，晶体管截止，集电极电流iC?0；当输入信号ub?EB?UBZ时，发射结导通，由式1.4.1、1.4.2和1.4.3得集电极电流iC为： iC?iCm cos?t?

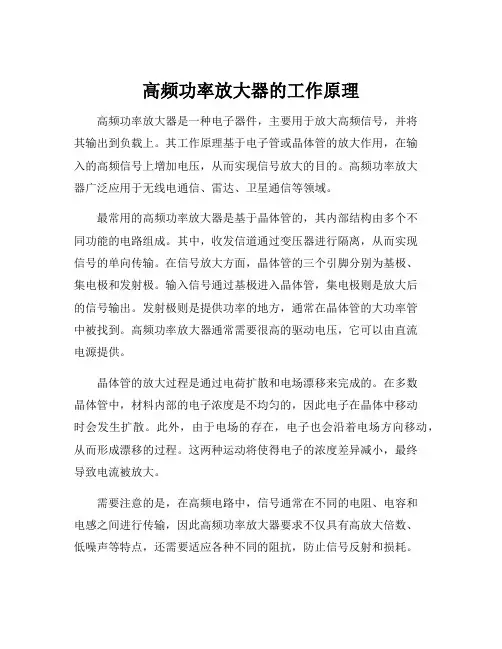

高频功率放大器的工作原理
高频功率放大器的工作原理 高频功率放大器是一种电子器件，主要用于放大高频信号，并将 其输出到负载上。其工作原理基于电子管或晶体管的放大作用，在输 入的高频信号上增加电压，从而实现信号放大的目的。高频功率放大 器广泛应用于无线电通信、雷达、卫星通信等领域。 最常用的高频功率放大器是基于晶体管的，其内部结构由多个不 同功能的电路组成。其中，收发信道通过变压器进行隔离，从而实现 信号的单向传输。在信号放大方面，晶体管的三个引脚分别为基极、 集电极和发射极。输入信号通过基极进入晶体管，集电极则是放大后 的信号输出。发射极则是提供功率的地方，通常在晶体管的大功率管 中被找到。高频功率放大器通常需要很高的驱动电压，它可以由直流 电源提供。 晶体管的放大过程是通过电荷扩散和电场漂移来完成的。在多数 晶体管中，材料内部的电子浓度是不均匀的，因此电子在晶体中移动 时会发生扩散。此外，由于电场的存在，电子也会沿着电场方向移动，从而形成漂移的过程。这两种运动将使得电子的浓度差异减小，最终 导致电流被放大。 需要注意的是，在高频电路中，信号通常在不同的电阻、电容和 电感之间进行传输，因此高频功率放大器要求不仅具有高放大倍数、 低噪声等特点，还需要适应各种不同的阻抗，防止信号反射和损耗。
为了保证高频信号的传输质量，高频功率放大器通常采用多级级联的 方式，以达到更高的放大倍数和更佳的工作效率。 总之，高频功率放大器是电子工程领域中极为重要的技术，其工 作原理基于电子器件的放大作用。通过不同级联和高数据速率的设计，高频功率放大器可以实现高精度的信号传输和处理，对无线电通讯、 雷达、卫星通讯等领域具有举足轻重的作用。

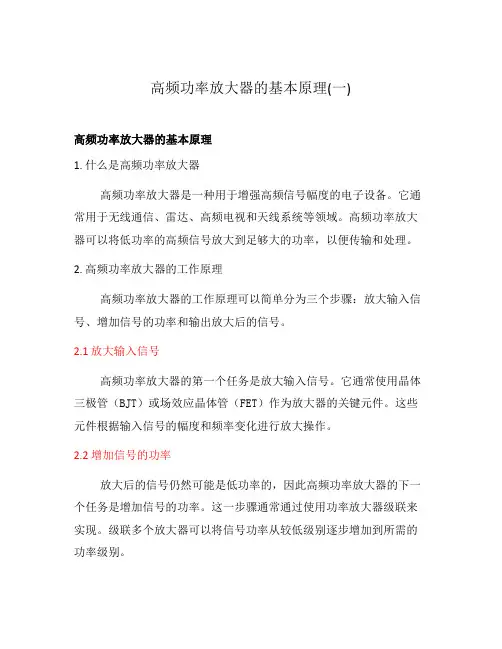

高频功率放大器的基本原理(一)
高频功率放大器的基本原理(一) 高频功率放大器的基本原理 1. 什么是高频功率放大器 高频功率放大器是一种用于增强高频信号幅度的电子设备。它通常用于无线通信、雷达、高频电视和天线系统等领域。高频功率放大器可以将低功率的高频信号放大到足够大的功率，以便传输和处理。 2. 高频功率放大器的工作原理 高频功率放大器的工作原理可以简单分为三个步骤：放大输入信号、增加信号的功率和输出放大后的信号。 2.1 放大输入信号 高频功率放大器的第一个任务是放大输入信号。它通常使用晶体三极管（BJT）或场效应晶体管（FET）作为放大器的关键元件。这些元件根据输入信号的幅度和频率变化进行放大操作。 2.2 增加信号的功率 放大后的信号仍然可能是低功率的，因此高频功率放大器的下一个任务是增加信号的功率。这一步骤通常通过使用功率放大器级联来实现。级联多个放大器可以将信号功率从较低级别逐步增加到所需的功率级别。
2.3 输出信号 在增加信号的功率之后，高频功率放大器将输出放大后的信号。这个信号可以被用于进一步的处理或传输。输出信号的幅度将取决于放大器的设计和配置。 3. 高频功率放大器的关键考虑因素 在设计高频功率放大器时，需要考虑一些关键因素来确保性能和稳定性。 3.1 频率响应 高频功率放大器应该能够在指定的频率范围内提供稳定的放大。对于不同的应用，频率范围和响应要求会有所不同。 3.2 功率输出 高频功率放大器应该能够提供足够的功率输出，以满足特定应用的需求。功率输出的大小通常由设备和系统的要求来确定。 3.3 效率 高频功率放大器的效率是指输入功率与输出功率之间的比率。高效率的放大器能够最大限度地利用输入能量，减少能量浪费。 3.4 线性度 高频功率放大器的线性度是指输出信号与输入信号之间的线性关系。较好的线性度可以保持输入信号的准确度和完整性。
高频实验三---高频丙类谐振功率放大器实验报告
实验三 高频丙类谐振功率放大器实验 一、 实验目的 1. 进一步掌握高频丙类谐振功率放大器的工作原理。 2. 掌握丙类谐振功率放大器的调谐特性和负载特性。 3. 掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。 4. 掌握测量丙类功放输出功率，效率的方法。 二、实验使用仪器 1. 丙类谐振功率放大器实验板 2. 200MH 泰克双踪示波器 3. FLUKE 万用表 4. 高频信号源 5. 扫频仪（安泰信） 三、实验基本原理与电路 1.高频谐振功率放大器原理电路 高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。放大器电流导通角θ愈小，放大器的效率η愈高。如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。 i R L
高频谐振功率放大器电压和电流关系 在集电极电路中，LC 振荡回路得到的高频功率为 e cm e m c cm m c R U R I U I P 2 2110212121= == 集电极电源E C 供给的直流输入功率为 0C C E I E P =集电极效率ηC 为输出高频功率P o 与直流输入功率P E 之比，即 C C cm m c E C E I U I P P 01021= = η 静态工作点、输入激励信号幅度、负载电阻，集电极电源电压发生变化，谐振功率放 大器的工作状态将发生变化。如图3-3所示，当C 点落在输出特性(对应u BEmax 的那条)的放大区时，为欠压状态；当C 点正好落在临界点上时，为临界状态；当C 点落在饱和区时，为过压状态。谐振功率放大器的工作状态必须由集电极电源电压E C 、基极的直流偏置电压E B 、输入激励信号的幅度U bm 、负载电阻R e 四个参量决定，缺一不可，其中任何一个量的变化都会改变C 点所处的位置，工作状态就会相应地发生变化。 2.实验电路 高频谐振功率放大器实验电路
射频功率放大器原理
射频功率放大器原理 一、引言 射频功率放大器是无线电通信中的重要组成部分，用于放大射频信号 以提高其传输距离和质量。本文将介绍射频功率放大器的原理。 二、射频功率放大器的分类 根据工作方式，射频功率放大器可以分为线性功率放大器和非线性功 率放大器两种类型。 1. 线性功率放大器 线性功率放大器是指输入和输出之间存在线性关系的功率放大器。其 工作原理是通过对输入信号进行幅度调制来控制输出信号的幅度。通 常使用晶体管、场效应管等半导体元件实现。 2. 非线性功率放大器 非线性功率放大器是指输入和输出之间不存在线性关系的功率放大器。其工作原理是通过对输入信号进行非线性变换来实现输出信号的幅度
增加。通常使用倍频管、混频管等元件实现。 三、射频功率放大器的基本原理 1. 放大管 射频功率放大器中最重要的元件就是高频管（或晶体管）。它将输入信号进行电子扩散，从而使得电流增加，进而产生高强度输出信号。 2. 电源 电源是射频功率放大器中的一个重要组成部分，它提供高电压和高电流，以满足高频管的工作需求。 3. 负载 负载是指射频功率放大器输出端的阻抗。它决定了输出功率和效率。通常使用天线作为负载。 4. 反馈 反馈是指将一部分输出信号重新输入到放大管中，以改善放大器的性能。反馈可以降低失真、提高稳定性和增加带宽等。
5. 控制回路 控制回路是指对射频功率放大器进行控制和保护的电路。它可以监测功率、温度、电流等参数，并根据需要进行调整和保护。 四、射频功率放大器的工作原理 1. 线性功率放大器的工作原理 线性功率放大器通过对输入信号进行幅度调制，来控制输出信号的幅度。具体来说，输入信号经过一个驱动级别（Driver Stage）后进入主放大级别（Power Amplifier Stage），在主放大级别中被扩散并产生强烈的输出信号。此时，通过反馈回路将一部分输出信号重新输入到驱动级别中，以改善放大器的性能。 2. 非线性功率放大器的工作原理 非线性功率放大器通过对输入信号进行非线性变换，来实现输出信号的幅度增加。具体来说，输入信号经过一个混频管（Mixer）和一个倍频管（Multiplier）后进入主放大级别，在主放大级别中被扩散并产生强烈的输出信号。此时，通过反馈回路将一部分输出信号重新输入到混频管和倍频管中，以改善放大器的性能。
(完整版)高频功率放大器毕业课程设计
高频电子线路课程设计 高 频 功 率 放 大 器 姓名： 专业班级： 学号：
学院： 指导教师： 2010年6月2日
摘要 在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射没备的重要组成部分，按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
目录 摘要 (1) 一选题意义 (3) 二总体方案 (4) 2.1方案论证 (4) 2.2甲类谐振放大器 (4) 2.3丙类高功放 (5) 2.4总体电路设计 (6) 三各部分设计及原理分析 (6) 3.1电路工作原理 (6) 3.2高功放性能分析 (9) 3.2.1 谐振功率放大器的动态特性 (9) 3.2.2 功率放大器的负载特性 (9) 3.2.3 放大器工作状态的调整 (10) 四参数选择 (12) 4.1设计任务要求 (12) 4.2参数计算 (12) 4.2.1 甲类谐振放大器参数计算 (12) 4.2.2丙类功放的参数计算 (14) 五电路仿真与结果分析 (16) 5.1输入信号波形 (16) 5.2一级甲类放大波形 (16) 5.3两级甲类放大波形 (17) 5.4最终输出波形 (17) 六结果分析 (18) 七元件清单 (19) 八心得体会 (20) 九参考文献 (21)
高频电子线路课程设计--高频功率放大器
高频电子线路课程设计与答辩 题目：高频功率放大器
目录 一．引言 (1) 二．摘要 (2) 三．基础理论 (3) 1．高频电子线路认知 (3) 2．功率放大器 (3) 3．Multisim12.0简介 (3) 四．设计内容 (4) 1.理论分析 (4) 2.电路图 (9) 3.仿真结果……………………………………………………… 10 4.实际与理论的对比分析……………………………………… 11 五．总结分析 六．答辩内容
引言 功率放大器（power amplifier），简称“功放”，是指在给定失真率条件下，能产生最大功率输出以驱动某一负载（例如扬声器）的放大器。功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。 功放的工作原理是利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流（或电压）是原先的β倍的大信号，这现象成为三极管的放大作用。经过不断的电流放大，就完成了功率放大。 常见的种类有射频功率放大器和高频功率放大器。其中，高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
高频实验三 高频丙类谐振功率放大器实验报告 甄.选
高频实验三 高频丙类谐振功率放大器实验报告 实验三 高频丙类谐振功率放大器实验 一、 实验目的 1. 进一步掌握高频丙类谐振功率放大器的工作原理。 2. 掌握丙类谐振功率放大器的调谐特性和负载特性。 3. 掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。 4. 掌握测量丙类功放输出功率，效率的方法。 二、实验使用仪器 1. 丙类谐振功率放大器实验板 2. 200MH 泰克双踪示波器 3. FLUKE 万用表 4. 高频信号源 5. 扫频仪（安泰信） 三、实验基本原理与电路 1.高频谐振功率放大器原理电路 高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。放大器电流导通角θ愈小，放大器的效率η愈高。如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。 高频谐振功率放大器电压和电流关系 在集电极电路中，LC 振荡回路得到的高频功率为 e cm e m c cm m c R U R I U I P 2 2110212121= == 集电极电源E C 供给的直流输入功率为 0C C E I E P =集电极效率ηC 为输出高频功率P o 与直流输入功率P E 之比，即 C C cm m c E C E I U I P P 01021== η 静态工作点、输入激励信号幅度、负载电阻，集电极电源电压发生变化，谐振功率放大器的工作状态将发生变化。如图3-3所示， 当C 点落在输出特性(对应u BEmax 的那条)的放大区时，为欠压状态；当C 点正好落在临界点上时，为临界状态；当C 点落在饱和区时， i R L －
实验一倍频电路与高频谐振功率放大器
实验一： 倍频电路与高频谐振功率放大器 实验目的： 通过本实验，进一步了解和掌握丙类倍频电路和高频丙类谐振功率放大器的工作原理，了解和掌握倍频器中LC 选频回路Q 值变化对电路性能的直接影响关系，了解与掌握激励信号的幅值、负载电阻RL 的阻抗变化对放大器性能的影响。通过实验、能够使学生初步掌握对高频电路的调整技巧，学会使用基本仪器对高频电路的测量及对电路的分析。 1.1 倍频器与高频谐振功率放大器工作原理 (1) 丙类倍频器工作原理 倍频器是把输入的信号频率f 0成整数倍增到n f 0的倍频电路。比较常用的电路有2倍 频、3倍频、5倍频等倍频电路形式,它常常被用于发射机、接收机电路或其它电路的中间级。 倍频器按其工作原理可分为两大类： 第一类是参量倍频器：它利用具有PN 结元器件的结电容量的非线性变化，从而得到输入信号的n 次谐波频率分量。常见的变容管倍频器、阶跃管倍频器就属于这种类型。 第二类是丙类倍频器：它利用晶体管的非线性效应，把正弦波变换成正弦脉冲波，由于脉冲波中含有丰富的谐波份量，通过LC 选频回路将信号的n 次谐波选出、从而完成对信号的n 次倍频功能。这类倍频器的电路形式与丙类谐振放大器之间没有太大的区别、所以又称为丙类倍频器。本实验中所采用的倍频器就属于这种电路类型。 图1-1 是本次实验用丙类倍频倍电原理图。 从图中可以看出该电路和丙类谐振功放级电路在电路结构上非常相类似、不同之处仅在于倍频器选用的两级LC 选频网络的固有谐振频率选择在输入信号f 0的三倍频上。选用二级LC 选频,以提高选频效果。 LC 选频回路公式为： ≈ f LC π21 （U1）表示前级送来的载波信号，它经由L3、C13、C14组成的并联谐振回路选频后、经电容分压加载到倍频管BG3基极。 由于U1信号具有较大的电压幅值，完全可以使倍频管BG3工作在丙类状态下。 我们知道，当晶体管工作在开关状态时、其集电极
高频功率放大器设计
目录 一课题名称 (1) 二内容摘要 (1) 三设计任务及要求 (1) 四电路基本原理 (2) 4.1 甲类功率放大器 (4) 4.2 丙类功率放大器 (6) 4.3 高频功率放大器的动态特性 (8) 4.4 高频功率放大器的负载特性 (8) 五电路设计方案概述 (10) 六软件仿真及结果 (11) 七仿真结果讨论及误差分析 (12) 八收获与体会 (13) 参考文献 (14) 附录 (14)
一课题名称 高频功率放大器设计 二内容摘要 在广播、电视、通信等系统中都需要将有用的信号调制在高频载波信号上通过无线电发射机发射出去。高频载波信号由高频振荡器产生，但由于高频振荡器所产生的高频振荡信号的功率很小，不能满足发射机天线对发射功率的要求，所以需要利用高频功率放大器对功率放大以此获得足够的输出功率。 高频功率放大器是通信系统中发送装置的重要组件。它将电源供给的直流能量转换为高频交流输出。按其工作频带的宽窄可分为窄带高频功率放大器和宽带功率放大器两种。窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器。宽带高频功率放大器的输出电路是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。本次课程设计就将对高频功率放大器的工作原理进行探究及设计，本次设计采用Multisim软件进行仿真电路设计。 三设计任务及要求 模块电路设计（采用Multisim软件仿真设计电路） （1）采用晶体管完成一个高频谐振功率放大器的设计 （2）电源电压Vcc=+12V （3）工作频率f0=5MHz （4）负载电阻RL=50Ω时，输出功率P0≥2.5W，效率η>60%
