石油钻井知识点

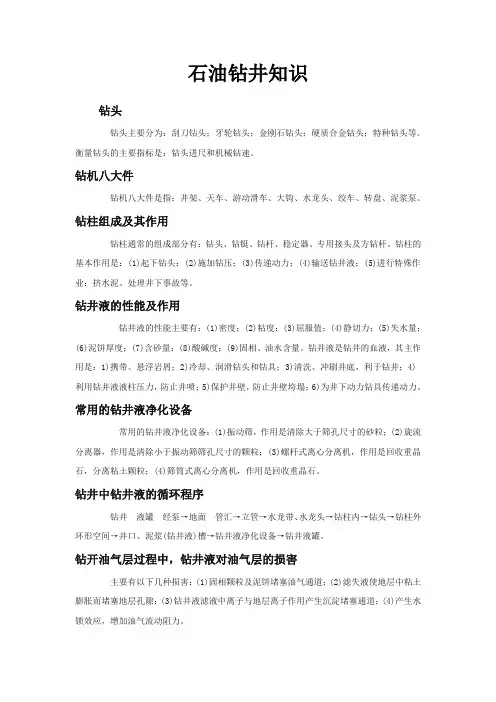

==钻井技术概述==

经过石油工作者的勘探会发现储油区块, 利用专用设备和技术，在预先选定的地表位置处，向下或一侧钻出一定直径的圆柱孔眼，并钻达地下油气层的工作，称为钻井。

在石油勘探和油田开发的各项任务中，钻井起着十分重要的作用。诸如寻找和证实含油气构造、获得工业油流、探明已证实的含油气构造的含油气面积和储量，取得有关油田的地质资料和开发数据，最后将原油从地下取到地面上来等等，无一不是通过钻井来完成的。钻井是勘探与开采石油及天然气资源的一个重要环节，是勘探和开发石油的重要手段。

石油勘探和开发过程是由许多不同性质、不同任务的阶段组成的。在不同的阶段中，钻井的目的和任务也不一样。一些是为了探明储油构造，另一些是为了开发油田、开采原油。为了适应不同阶段、不同任务的需要，钻井的种类可分为以下几种。

基准井：在区域普查阶段，为了了解地层的沉积特征和含油气情况，验证物探成果，提供地球物理参数而钻的井。一般钻到基岩并要求全井取心。

剖面井：在覆盖区沿区域性大剖面所钻的井。目的是为了揭露区域地质剖面，研究地层岩性、岩相变化并寻找构造。主要用于区域普查阶段。

参数井：在含油盆地内，为了解区域构造，提供岩石物性参数所钻的井。参数井主要用于综合详查阶段。

构造井：为了编制地下某一标准层的构造图，了解其地质构造特征，验证物探成果所钻的井。

探井：在有利的集油气构造或油气田范围内，为确定油气藏是否存在，圈定油气藏的边界，并对油气藏进行工业评价及取得油气开发所需的地质资料而钻的井。各勘探阶段所钻的井，又可分为预探井，初探井，详探井等。

资料井：为了编制油气田开发方案，或在开发过程中为某些专题研究取得资料数据而钻的井。

生产井：在进行油田开发时，为开采石油和天然气而钻的井。生产井又可分为产油井和产气井。

注水(气)井:为了提高采收率及开发速度,而对油田进行注水注气以补充和合理利用地层能量所钻的井。专为注水注气而钻的井叫注水井或注气井，有时统称注入井。

检查井：油田开发到某一含水阶段，为了搞清各油层的压力和油、气、水分布状况，剩余油饱和度的分布和变化情况，以及了解各项调整挖潜措施的效果而钻的井。

观察井：油田开发过程中，专门用来了解油田地下动态的井。如观察各类油层的压力、含水变化规律和单层水淹规律等!它一般不负担生产任务。

调整井：油田开发中、后期，为进一步提高开发效果和最终采收率而调整原有开发井网所钻的井（包括生产井、注入井、观察井等）。这类井的生产层压力或因采油后期呈现低压，或因注入井保持能量而呈现高压。

在整个油田的开发中，有勘探、建设、生产几个阶段，各阶段彼此互有联系，而且都需要进行大量钻井工作!高质量、快速和高效率地钻井是开发油田的重要手段!

==钻机八大系统==

钻机是在石油钻井过程中，带动钻具向地层钻进的一系列机械设备的总称，又叫钻探机。大家常见在耸立在大地上巍峨的井架，只是钻机一部分，下边大家一起来学习钻机八大系统！

石油钻机概念

钻机是在石油钻井过程中，带动钻具向地层钻进的一系列机械设备的总称，又叫钻探机。主要作用是带动钻具破碎井底岩石，下入或提出在井内的钻具等。钻机八大系统

钻机一般有八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统和监测显示仪表、动力驱动系统、钻机底座、钻机辅助设备系统），要具备起下钻能力、旋转钻进能力、循环洗井能力。其主要设备有：井架、天车、

绞车、游动滑车、大钩、转盘、水龙头（动力水龙头）及钻井泵（现场习惯上叫钻机八大件）、动力机（柴油机、电动机、燃气轮机）、联动机、固控设备、井控设备等。

起升系统

为了起升和下放钻具、下套管以及控制钻压、送进钻具，钻具配备有起升系统。起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。

旋转系统

旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。根据所钻井的不同，钻具的组成也有所差异，一般包括方钻杆、钻杆、钻铤和钻头，此外还有扶正器、减震器以及配合接头等。其中钻头是直接破碎岩石的工具，有刮刀钻头、牙轮钻头、金刚石钻头等类型。钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。方钻杆的截面一般为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。

循环系统

为了将井底钻头破碎的岩屑及时携带到地面上来以便继续钻进，同时为了冷却钻头保护井壁，防止井塌井漏等钻井事故的发生，旋转钻机配备有循环系统。循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。

钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。

动力设备

起升系统、循环系统和旋转系统是钻机的三大工作机组，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。钻机的动力设备有柴油机、交流电机、直流电机。柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。

传动系统

传动系统将动力设备提供的力和运动进行变换，然后传递和分配给各工作机组，以满足各工作机组对动力的不同需求。传动系统一般包括减速机构、变速机构、正倒车机构以及多动力机之间的并车机构等。由柴油机直接驱动的钻机多采用统一驱动的形式，传动系统相对复杂，由交直流电动机驱动的钻机多采用各机组单独或分组驱动的形式，传动系统得到了很大的简化。

控制系统

为了保证钻机的三大工作机组协调的工作，以满足钻井工艺的要求，钻机配备有控制系统。控制方式有机械控制、气控制、电控制和液控制等。目前，钻机上常用的控制方式是集中气控制。司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。

井架和底座

井架和底座用来支撑和安装各钻井设备和工具、提供钻井操作场所。井架用来安装天车、悬挂游车、大钩、水龙头和钻具，承受钻井工作载荷，排放立根；底

座用来安装动力机组、绞车、转盘、支撑井架，借助转盘悬持钻具，提供转盘和地面之间的高度空间，以安装必要的防喷器和便于泥浆循环。

辅助设备

为了保证钻井的安全和正常进行，钻机还包括其他的辅助设备，如防喷器组，为钻井提供照明和辅助用电的发电机组，提供压缩空气的空气压缩设备以及供水、供油设备等。

==钻头==

钻头是石油钻井中，用来破碎岩石形成井眼的工具，其工作性能的好坏将直接影响钻井质量、钻井效率和钻井成本。

1、钻头分类

按类型可分为刮刀钻头、牙轮钻头、金刚石钻头和PDC钻头等四种；

按功用分为全面钻进钻头、取心钻头和特殊工艺用钻头（比如扩眼钻头、定向造斜钻头等）。

2、刮刀钻头

刮刀钻头是旋转钻井使用最早的一种钻头，从十九世纪开始采用旋转钻井方法的时候就开始使用这种钻头，而且直到现在某些油田仍在使用。这种钻头主要用在软地层和粘软地层，具有很高的机械钻速和钻头进尺。刮刀钻头最大的优点是结构简单，制造方便，成本低，各油田可自行设计和制造。

1）刮刀钻头的结构

刮刀钻头由钻头体、刮刀片、分水帽和喷嘴四部分组成。钻头体是刮刀钻头焊接刮刀片和分水帽的本体，采用中碳钢材料加工而成。下端焊接刮刀片和分水帽，上端车有丝扣和钻柱连接。刮刀片又称刀翼，是刮刀钻头主要工作部件。 2）刮刀钻头工作原理

刮刀钻头以切削方式破碎岩石。刮刀钻头在软的塑性地层工作时，其切削过程类似于刀具切削软金属。刀片在钻压的作用下吃入地层，与此同时刀刃前面的岩石在扭转力的作用下不断产生塑性流动，井底岩石被层层剥起。刮刀钻头钻进脆性较大的地层时，破碎岩石的过程则分为碰撞、压碎及小剪切和大剪切三个阶段：

碰撞:刃前岩石破碎后，岩石对刀片的扭转阻力减小，刀片向前推进，碰撞刃前岩石；

压碎及小剪切:刀片在扭转力作用下压碎前方的岩石，使其产生小剪切破碎；扭转力增大:刀片继续挤压前方岩石，当扭转力增大到极限值时，岩石沿剪切面产生大剪切破碎，然后扭转力突然减小。

碰撞、压碎及小剪切、大剪切这三个过程反复进行，形成刮刀钻头破碎塑脆性岩石的全过程。

3）刮刀钻头的正确使用

刮刀钻头适用于软地层和粘软地层。钻进时需要适当控制钻压与转速，注意防斜、防蹩、防止刀翼断裂。由于刮刀钻头在软地层中的机钻速较快，岩屑量较大，宜采用大排量钻进，充分清洗井底和冷却钻头。刮刀钻头钻进时，刀翼外侧线速度较高，磨损速度较快，钻头容易磨损成锥形，此时要特别注意防斜和防止井径缩小。

3、牙轮钻头

从1909年第一只牙轮钻头问世后，牙轮钻头便在全世界范围内得到了最广泛的应用。三牙轮钻头是目前旋转钻井作业中使用地最普遍的钻头。这种类型的钻头具有不同的牙齿设计和轴承结类型，因此能够适应各种类型地层。在钻井作业中，根据所钻地层性质正确选用合适结构的牙轮钻头，就可获得令满意的钻进速度和钻头进尺。

1）三牙轮钻头的基本结构

钻头本体：有三片牙掌组装焊接在一起,上部有连接丝扣。

牙轮：由牙轮体和牙齿组成锥形的金属体。牙齿分铣齿和镶齿两种类型

轴承及其储油密封装置

喷嘴

2）牙轮钻头的工作原理

牙轮钻头在井底工作时，钻头整体围绕钻头轴线旋转称之为公转，三个牙轮则依其自己的轴线在井底滚动称之为自转。钻头承受的钻压通过牙齿作用在岩石上，使岩石破碎（压碎作用）。牙轮在滚动过程中，以单齿、双齿交替接触井底，牙轮中心的位置忽高忽低，使钻头产生纵向振动。这种纵向振动使钻柱不断压缩与伸张，下部钻柱把这种周期性变化的弹性变形能通过牙齿转化为对地层的冲击作用力用以破碎岩石。这种冲击、压碎作用是牙轮钻头破碎岩石的主要方式。

牙轮钻头除了对井底岩石产生冲击、压碎作用外，还对井底岩石产生剪切作用。牙轮在井底滚动的同时还产生牙齿对井底的滑动，牙齿的滑动对井底岩石形成剪切作用，像刮刀钻头那样刮削井底。牙齿的滑动主要是由牙轮的超顶、副锥和移轴布置引起的。牙轮的超顶布置复锥牙轮引起切线方向的滑动，牙轮的移轴布置则引起轴向方向的滑动。一般地，钻软到中硬地层的钻头兼有超顶、复锥和移轴；钻中硬到硬地层的钻头在设计上有超顶和复锥；钻极硬和研磨性较强地层的钻头常采用单锥牙轮，不超顶也不移轴。

3）牙轮钻头的分类及选用

牙轮钻头生产厂商众多，这些钻头厂商提供了多种类型和结构的钻头。为了便于牙轮钻头的选择和使用，国际钻井承包商学会(IADC)制定了全世界统一的牙轮钻头分类标准及编号方法。

?钻头三位数字代表什么？

IADC规定，每一类钻头用三位数字代表，个数字意义如下：

第一位数字表示牙齿类型及适钻地层：1- 铣齿，软地层；2- 铣齿，中到中硬地层；3- 铣齿，硬、研磨性或半研磨性地层；4- 备用；5- 镶齿，软到中等地层；6- 镶齿，中硬地层；7- 镶齿，硬、研磨性或半研磨性地层；8- 镶齿，极硬、高研磨性地层。

第二位数字表示所钻地层再细分为1，2，3，4四个硬度等级。

第三位数字表示钻头的结构特征：1- 无密封滚动轴承；2- T型外排齿保径；3- 规径上有镶齿保径；4- 密封滚动轴承；5- 密封滚动轴承，规径上有镶齿保径；6- 密封滑动轴承；7- 密封滑动轴承，规径上有镶齿保径；8- 定向井造斜钻头；9- 其它。

4、金刚石钻头

金刚石钻头是指靠镶嵌在钻头胎体上的金刚石颗粒破碎岩石的钻头。金刚石是目前人类所知材料中硬度最大、耐磨性最高的材料，因此金刚石钻头用于硬的、高研磨性地层，可获得比较高的钻头进尺。虽然金刚石比较昂贵，但金刚石钻头磨损，单只钻头进尺高，在当今的石油钻井仍有较强的竞争力。目前，金刚石钻

头在普通的旋转钻井以及涡轮钻井和取芯作业中都得到了广泛的使用，其中热稳定聚晶金刚石齿（TSP），应用尤其广泛。

1）金刚石钻头结构特点

金刚石钻头属一体式钻头，整个钻头无活动部件，主要有钻头体，冠部，水力结构（包括水眼或喷嘴、水槽亦称流道，排屑槽），保径、切削刃（齿）五部分，金刚石钻头的冠部是钻头切削岩石的工作部分，其表面（工作面）镶装有金刚石材料切削齿，并布置有水力结构，其侧面为保径部分（镶装保径齿）它和钻头体相连，由碳化钨胎体或钢质材料制成。钻头体是钢质材料体，上部是丝扣和钻柱相连接，其下部与冠部胎体连结在一起（钢质的冠部则与钻头体成为一个整体）。

2）金刚石钻头的工作原理

金刚石钻头钻进时，钻头表面上的多粒金刚石同时作用于岩石。金刚石破碎岩石的作用在不同性质的岩石中表现出不同的特性。在塑性地层（或岩石在应力作用下呈塑性的地层），金刚石在钻压的作用下吃入地层并在钻头扭矩的作用下使前方的岩石发生破碎或塑性流动，该破岩过程类似于"犁地"过程，故称作"犁削"。

在脆性较大的地层中钻进时，金刚石破碎岩石的作用主要是"压碎"，在钻压和扭矩作用下所产生的应力可使刃下岩石沿最大剪应力面开裂，在金刚石移动的后部形成被压裂了沟槽，这种情况下岩石破碎的体积远大于金刚石吃入后破碎的体积，岩石破碎具有体积破碎的性质，破岩效率较高。

在坚硬地层（如燧石、硅质白云岩等）中，一般采用将细颗粒金刚石包镶在胎体内部的孕镶式金刚石钻头钻进，其破岩过程同砂轮的磨削相似。钻头上每一个包孕的金刚石都是小刃齿，钻头可看作有无数个刃的刀具。钻头钻进岩石时，钻头上出露的棱角锋利的金刚石刃齿以微切削、刻划等方式来破碎岩石。磨削破岩属于表面破碎，破岩效率较低。

3）金刚石钻头的正确使用

金刚石钻头适用钻中到坚硬、研磨性地层和涡轮钻井、深井超深井钻井以及取芯作业。使用金刚石钻头前，井底要打捞干净，保证没有金属落物。钻头刚下到井底时，要先用小钻压、低转速跑合。然后采用相对较低的钻压（和牙轮钻头相比），较高的转速和较大的排量钻进。应尽量避免划眼。如果必须进行划眼，应采用低钻压和低转速，操作要均匀，防止钻头规径部分金刚石碎裂和过度磨损。

5、PDC钻头（Polycrystalline Diamond Compact Bit）

PDC钻头是聚晶金刚石复合片钻头的简称，亦称聚晶金刚石切削块钻头或复合片齿钻头。从1973年美国通用电气公司引入PDC切削块，研制出第一个PDC 钻头后，PDC钻头便以其钻速快、寿命长、进尺高等优势，在石油钻井中得到了广泛的应用。几乎所有钻头制造商都采用了这一技术，开始生产自己的PDC 钻头系列。

1）PDC钻头的结构特点

PDC钻头由钻头体、PDC切削齿和喷嘴等部分组成，按结构与制造工艺的不同分为钢体和胎体两大系列。

刚体PDC钻头的整个钻头体都采用中碳钢材料并采用机械制造工艺加工成形。在钻头工作面上钻孔，以压入紧配合方式将PDC切削齿固紧在钻头冠部。钻头冠部采用表面硬化工艺（喷涂碳化钨耐磨层、渗碳等）进行处理，以增强其耐冲蚀能力。这种钻头的主要优点是制造工艺简单；缺点是钻头体不耐冲蚀，切削齿难以固牢，目前应用较少。

胎体PDC钻头的钻头体上部为钢体，下部为碳化钨耐磨合金胎体，采用粉末冶金烧结工艺制造成型。用低温焊料将PDC切削齿焊接在胎体预留窝槽上。碳化钨胎体硬度高，耐冲蚀，因而胎体PDC钻头寿命长，进尺高，目前应用比较广泛。

2）PDC钻头的工作原理

PDC钻头是以切削方式破碎岩石。能自锐的切削齿在钻压的作用下很容易切入地层，在扭矩的作用下向前移动剪切岩石。多个PDC切削齿同时工作，井底岩石的自由面多，岩石在剪切作用下也容易破碎，因此破岩效率高，钻进速度快。

3）PDC钻头的正确使用

PDC钻头在大段均质的软到中硬地层中使用效果最好。不适合钻砾石层和软硬交错地层。

采用低钻压、高转速、大排量钻进，钻头使用效果好。

钻头下井前，井底要清洁，确保无金属落物。

钻头刚下井时，要采用小钻压和低转速跑和，待形成井底后恢复正常钻进。PDC钻头属于整体式钻头，无任何活动部件，适合高转速的涡轮钻井。
