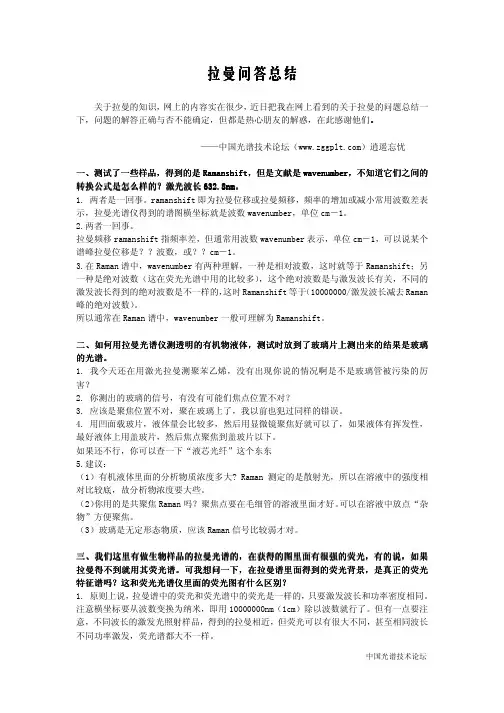

拉曼光谱问答总结

拉曼光谱问答总结（转自光谱网）

一、测试了一些样品，得到的是Ramanshift，但是文献是wavenumber，不知道它们之间的转换公式是怎么样的？激光波长632.8nm。

1. 两者是一回事。ramanshift即为拉曼位移或拉曼频移，频率的增加或减小常用波数差表示，拉曼光谱仪得到的谱图横坐标就是波数wavenumber，单位cm－1。

2.两者一回事。

拉曼频移ramanshift指频率差，但通常用波数wavenumber表示，单位cm－1，可以说某个谱峰拉曼位移是？？波数，或？？cm－1。

3.在Raman谱中，wavenumber有两种理解，一种是相对波数，这时就等于Ramanshift；另一种是绝对波数（这在荧光光谱中用的比较多），这个绝对波数是与激发波长有关，不同的激发波长得到的绝对波数是不一样的，这时Ramanshift等于（10000000/激发波长减去Raman峰的绝对波数）。

所以通常在Raman谱中，wavenumber一般可理解为Ramanshift。

二、如何用拉曼光谱仪测透明的有机物液体，测试时放到了玻璃片上测出来的结果是玻璃的光谱。

1. 我今天还在用激光拉曼测聚苯乙烯，没有出现你说的情况啊是不是玻璃管被污染的厉害？

2. 你测出的玻璃的信号，有没有可能们焦点位置不对？

3. 应该是聚焦位置不对，聚在玻璃上了，我以前也犯过同样的错误。

4. 用凹面载玻片，液体量会比较多，然后用显微镜聚焦好就可以了，如果液体有挥发性，最好液体上用盖玻片，然后焦点聚焦到盖玻片以下。

如果还不行，你可以查一下“液芯光纤”这个东东

5.建议：

（1）有机液体里面的分析物质浓度多大? Raman测定的是散射光，所以在溶液中的强度相对比较底，故分析物浓度要大些。

（2）你用的是共聚焦Raman吗？聚焦点要在毛细管的溶液里面才好。可以在溶液中放点“杂物”方便聚焦。（3）玻璃是无定形态物质，应该Raman信号比较弱才对。

三、我们这里有做生物样品的拉曼光谱的，在获得的图里面有很强的荧光，有的说，如果拉曼得不到就用其荧光谱。可我想问一下，在拉曼谱里面得到的荧光背景，是真正的荧光特征谱吗？这和荧光光谱仪里面

的荧光图有什么区别？

1. 原则上说，拉曼谱中的荧光和荧光谱中的荧光是一样的，只要激发波长和功率密度相同。注意横坐标要从波数变换为纳米，即用10000000nm（1cm）除以波数就行了。但有一点要注意，不同波长的激发光照射样品，得到的拉曼相近，但荧光可以有很大不同，甚至相同波长不同功率激发，荧光谱都大不一样。

2. “注意横坐标要从波数变换为纳米，即用10000000nm（1cm）除以波数就行了”？

Raman测定的是散射光，得到的是Raman shift. Raman shift和绝对波长（荧光光谱）之间要一个转换的吧。

3. 生物样品一般荧光峰比较宽，用荧光光测试之前一般先会做仪器本身曲线校正也就是仪器本身的响应曲线，这样测出的荧光峰才比较准，特别是对于宽峰更要做这个较准。

而Raman光谱一般采集的区域比较窄（指的是波长区域），一般在窄的波长范围变化不大，因此一般不考虑仪器本身响应曲线误差，但是Raman光谱来测宽荧光峰，影响就比较大。

四、什么是共焦显微拉曼光谱仪?

1. 共焦拉曼指的是空间滤波的能力和控制被分析样品的体积的能力。通常主要是利用显微镜系统来实现的。

仅仅是增加一个显微镜到拉曼光谱仪上不会起到控制被测样品体积的作用的—为达到这个目的需要一个空间滤波器。

2.(1)、显微是利用了显微镜，可以观测并测量微量样品，最小1微米左右

(2)、共焦是样品在显微镜的焦平面上，而样品的光谱信息被聚焦到CCD上，都是焦点，所以叫共聚焦

3. 拉曼仪器的共焦有2种呢，一种是针孔共焦，一种是赝共焦.我觉得好像不应该称为赝共焦，共聚焦有真正的定义说一定要针孔才是共聚焦吗？好像没有，顶多称为传统共聚焦或者针孔共聚焦、简单共聚焦之类的。

个人想法，大家指正。

五、请问，测固体粉末的拉曼图谱时，对于荧光很强的物质，应该如何处理？特别是当荧光将拉曼峰湮灭时，应该怎么办？增加照射时间的方法，我试过，连续照射了4小时，结果还是有很强的荧光。我只有一台532nm的激光器，所以更换激光波长的方法目前我不能用。想问问各位，还有别的方法吗？

1. 使用SERS技术或者使用很少量的样品进行测量，或者稀释你的样品到一些别的基体里面去，比如说K Br。

2. 也有可能是你在测量过程当中由于激光引起的碳化物质。还有一种可能就是C=C.

3. 拉曼在1610-1680波数区间有C=N双键的强吸收

十一、1 红外分析气体需要多高的分辨率？

2 拉曼光谱仪是否可分析纯金属？

3 红外与拉曼联用，BRUKER和NICOLET哪个好些？

1，分析气体时理论上最高只需0.5cm-1。实际应用上绝大部分情况下4cm-1已足够。对于气体，还是希望分辨率高一些好，一般都用1cm－1一下，这样对气体的一些微小峰的变化检测更好

2，基本上不可能。

金属不太可能作出来，因为一般不发生分子极化率改变。

3，这两家公司的红外各有千秋相差不多，关键是你更看重哪些指标。

十二、我想请问一下这里的高手测定过渡金属络合物水溶液中金属与有机物中的某个原子是否成键可以用拉曼光谱分析吗？

如果键能对应的波数在100cm-1以上，估计是可以的，现在比较新的拉曼光谱仪就可以

十三、金红石和锐钛矿对紫外Raman的响应差别大不大？同样条件下的金红石和锐钛矿的Raman峰会不会差很多？

用不同的激发光激发样品，若激光对样品没有破坏作用，拉曼谱图中谱峰的相对强度有时会发生一些变化，但不会完全变了，否则就很难用拉曼光谱进行定性分析了。

TiO2矿物的情况比较特殊，它们有三种晶型：锐钛矿、板钛石和金红石，其中板钛矿比较少见。锐钛石的特征是142cm-1左右的强峰，金红石中此峰消失或很弱。但我们经常见到的不是这两种极端情况，而多是介于金红石或锐钛石中间的TiO2相。有时一个颗粒中，若激光作用在不同的点上，也会打出差别较大的谱图来。

你说的情况，可能有两个原因：一是换波长后，激光与样品的作用点移动；二是激光的能量使样品的晶型发生变化。我个人觉得第一种的可能性较大。

十四、什么是3CCD？

ＣＣＤ，是英文Charge Coupled Device 即电荷耦合器件的缩写，它是一种特殊半导体器件，上面有很

多一样的感光元件，每个感光元件叫一个像素。ＣＣＤ在摄像机里是一个极其重要的部件，它起到将光线转换成电信号的作用，类似于人的眼睛，因此其性能的好坏将直接影响到摄像机的性能。

衡量ＣＣＤ好坏的指标很多，有像素数量，ＣＣＤ尺寸，灵敏度，信噪比等，其中像素数以及ＣＣＤ尺寸是重要的指标。像素数是指ＣＣＤ上感光元件的数量。摄像机拍摄的画面可以理解为由很多个小的点组成，每个点就是一个像素。显然，像素数越多，画面就会越清晰，如果ＣＣＤ没有足够的像素的话，拍摄出来的画面的清晰度就会大受影响，因此，理论上ＣＣＤ的像素数量应该越多越好。但ＣＣＤ像素数的增加会使制造成本以及成品率下降，而且在现行电视标准下，像素数增加到某一数量后，再增加对拍摄画面清晰度的提高效果变得不明显，因此，一般一百万左右的像素数对一般的使用已经足够了。

单ＣＣＤ摄像机是指摄像机里只有一片ＣＣＤ并用其进行亮度信号以及彩色信号的光电转换，其中色度信号是用ＣＣＤ上的一些特定的彩色遮罩装置并结合后面的电路完成的。由于一片ＣＣＤ同时完成亮度信号和色度信号的转换，因此难免两全，使得拍摄出来的图像在彩色还原上达不到专业水平很的要求。为了解决这个问题，便出现了３ＣＣＤ摄像机。

３ＣＣＤ，顾名思义，就是一台摄像机使用了３片ＣＣＤ。我们知道，光线如果通过一种特殊的棱镜后，会被分为红，绿，蓝三种颜色，而这三种颜色就是我们电视使用的三基色，通过这三基色，就可以产生包括亮度信号在内的所有电视信号。如果分别用一片ＣＣＤ接受每一种颜色并转换为电信号，然后经过电路处理后产生图像信号，这样，就构成了一个３ＣＣＤ系统。

和单ＣＣＤ相比，由于３ＣＣＤ分别用３个ＣＣＤ转换红，绿，蓝信号，拍摄出来的图像从彩色还原上要比单ＣＣＤ来的自然，亮度以及清晰度也比单ＣＣＤ好。但由于使用了三片ＣＣＤ，３ＣＣＤ摄像机的价格要比单ＣＣＤ贵很多，所以只有专业用的摄像机才会使用３ＣＣＤ。

十五、请教我所作的实验是用柠檬酸金属盐溶胶拉制成纤维，想做一下拉曼光谱来证明是否有线性分子的存在，可以吗

1. 当然可以了，但是这要拉曼方面比较深厚的基础，可以先建立模型进行模拟，然后跟实验相对照，能对应就是最大的说服力了，说不定能发到国际上影响力很高的杂志呢

2. 拉曼光谱应该和分子的对称性相关，通过群论可以知道那些谱峰是有活性的，理论上是可以做到的。但对于较大的分子可能不容易啊

十六、在测量拉曼光谱仪的灵敏度参数时，有人提出，单晶硅的三阶拉曼峰的强度跟硅分子的取向（什么111，100之类）的有关，使用不同取向的硅使用与其相匹配的激光照射时，其强度严重不一样，是这样

吗？不知道大家测量激光拉曼光谱仪的灵敏度时都是怎么测量的

1. 是的，硅单晶片放置的方向不同峰的强度不同。一般只观察520cm-1峰的强度，不同的硅片取向，不同倍数的物镜，长焦物镜或短焦物镜，520cm-1峰的强度都不同。

2. 520cm-1处好像不是硅的三阶峰的位置吧，测试灵敏度的时候一般是硅的三阶峰的信噪比来衡量呀。5 20处是跟硅的取向有关系，但是单晶硅的三阶拉曼峰呢？

3. 硅三阶峰位置1440cm-1。

4. 关于硅晶体各向异性的说明可以做偏振拉曼光谱，有些楼主同志说拉曼强度跟光源强度，透镜倍数，等因素有关，说法没错，但是这个跟硅的各向异性并没多大关系，随便一个样品的拉曼强度都跟这些因素有关！！！

硅的各向异性，比如以VV偏振沿硅的111和110面做谱图，在光源强度，透镜倍数等因素都相同条件下拉曼强度是不一样的，根据这些强度还有入射角度，偏振配置可以计算出硅的各向异性指标！！！

这里可能涉及到很多拉曼光谱的原理和偏振光学，偏振配置，等等的一些计算方法（涉及到的理论包括：群论，晶体结构理论，固体物理，偏振光学，拉曼原理等理论）

十七、请问如何进行拉曼光谱数据处理？

1. 可以找相关的拉曼书上有一些特征峰的波数，自己对照分析。也可以在仪器软件中的标准谱图搜索，不过标准谱图不太多的

2. 如果你有数据库可以先比对一下能否确定物质种类，其次可以对峰位、信号强度等信息用曲线拟合方式进行分析。

十八、拉曼系统自检具体是检测哪些硬件？是个什么过程？

主要是检测仪器内的运动部件，如需要旋转角度的光栅等。这种部件都会有自己的“机械零点”作为参考点。

十九、请教作激光拉曼测试，样品如何预处理？

1. 一般来说，样品都不需要做预处理，不象红外那样麻烦。分析固体和液体比较容易，气体就难了，除非密度很大，否则只能用大型拉曼

2. 表面打磨一下或用酒精丙酮一类的东西清洗一下更好，不这样也行，在做的时候聚焦在比较干净平整的地方就行。

二十、请问激光拉曼光谱是什么意思？

拉曼光谱是一种散射光谱，利用激光（多用可见激光，有时也用紫外激光，在付里叶变换拉曼光谱仪中则用近红外激光）照射样品，通过检测散射谱峰的拉曼位移及其强度获取物质分子振动-转动信息（这些信息在红外光谱区）的一种光谱分析法。

拉曼光谱与红外光谱俗称姊妹谱，都用于检测物质分子的振动-转动信息。所不同的是，红外光谱是通过直接检测样品对红外光的吸收情况来获得的。

二十一、请教喇曼谱实验时，如何选择激发波长，1064nm?还是785nm或633nm?

1. 多看看相关文献，我做的蛋白质常用514nm，也可以用紫外200nm附近激发即为共振拉曼，浓度低也可以测。

2. 理论上讲，拉曼光谱与激发光的波长无关。但有的样品在一种波长的激光激发下会产生强烈荧光，对拉曼光谱产生干扰。这时要换一种激发光，以避开荧光的干扰。若样品在不同激光激发下都不发荧光，则随使用哪一种激光都可以。

3. 根据瑞利定律，拉曼散射线的强度与激发光波长的四次方成反比。如果不考虑检测器等因素，当然是激发光的波长越短越好，最好是紫外激光。但可惜的是，现在用于拉曼光谱仪上的CCD最好的响应波长在6 20nm左右，480nm以下的响应非常差，若CCD技术不进一步改进，紫外激光器对拉曼光谱仪很难说是一种有用的激光器。

二十二、拉曼信号对入射角和出射角的响应又是什么样？我的样品是有衬底支持的薄膜样品（膜厚几百纳米--几微米），怎样扣除衬底的影响？

1. 从散射载面看，散射光的收集方向与入射光方向成90度效果最好，但现在的小拉曼光谱仪都是用背散射方向，因为仪器的灵敏度提高了，接收方向一般不是个问题，除非想做偏振研究。

2. 扣背底问题：有一个说法是“样品+衬底”做一张图，“衬底”做一张图，然后数据相减，但实践证明这种方法不是很好，经常出现负峰或谱图怪异现象。干吗非要扣背底呢？背底留着也能说明点问题，除非样品峰与背底峰有干扰。如果有干扰，试试所谓共焦（confocal）技术看看灵不灵。
