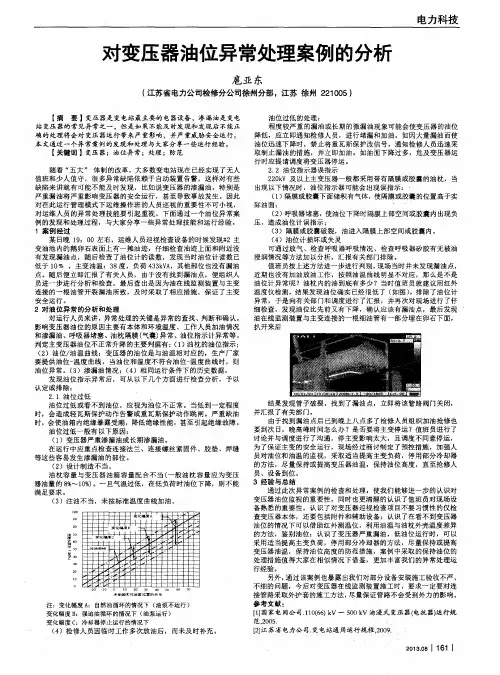

对变压器油位异常处理案例的分析

【摘要】变压器是变电站最主要的电器设备，渗漏油是变电站变压器的常见异常之一，但是如果不能及时发现和发现后不能正确的处理将会对变压器运行带来严重影响，并严重威胁安全运行。本文通过一个异常案例的发现和处理与大家分享一些运行经验。

【关键词】变压器；油位异常；处理；防范

随着“五大” 体制的改革，大多数变电站现在已经实现了无人值班和少人值守，很多异常缺陷依赖于自动装置告警，这样对有些缺陷来讲就有可能不能及时发现，比如说变压器的渗漏油，特别是严重漏油将严重影响变压器的安全运行，甚至导致事故发生。因此对在此运行管理模式下运维操作班的人员巡视的重要性不可小视，对运维人员的异常处理技能要引起重视。下面通过一个油位异常案例的发现和处理过程，与大家分享一些异常处理技能和运行经验。

1 案例经过

某日晚19：00左右，运维人员巡视检查设备的时候发现#2主变油池内的鹅卵石表面上有一摊油迹，仔细检查油迹上面和附近没有发现漏油点，随后检查了油位计的读数，发现当时油位计读数已低于10﹪，主变油温：38度，负荷433kV A，其他部位也没有漏油点。随后便立即汇报了有关人员，由于没有找到漏油点，便组织人员进一步进行分析和检查。最后查出是因为油在线监测装置与主变连接的一根油管开裂漏油所致，及时采取了相应措施，保证了主变安全运行。

2 对油位异常的分析和处理

对运行人员来讲，异常处理的关键是异常的查找、判断和确认。影响变压器油位的原因主要有本体和环境温度、工作人员加油情况和渗漏油、呼吸器堵塞、油枕隔膜（气囊）异常、油位指示计异常等。判定主变压器油位不正常升降的主要判据有：（1）油枕的油位指示；（2）油位/油温曲线：变压器的油位是与油温相对应的，生产厂家要提供油位-温度曲线。当油位和温度不符合油位-温度曲线时，则油位异常。（3）渗漏油情况；（4）相同运行条件下的历史数据。

发现油位指示异常后，可从以下几个方面进行检查分析，予以认定或排除：

2.1 油位过低

油位过低或看不到油位，应视为油位不正常。当低到一定程度时，会造成轻瓦斯保护动作告警或重瓦斯保护动作跳闸。严重缺油时，会使油箱内绝缘暴露受潮，降低绝缘性能，甚至引起绝缘故障。

油位过低一般有以下原因：
