一种二自由度PID控制器参数整定方法(1)

I控制器参数整定经验总结

PID控制器的参数整定 (1)PID是比例,积分,微分的缩写. 比例调节作用：是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。积分调节作用：是使系统消除稳态误差,提高无差度。因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强。反之Ti大,则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。微分调节作用：微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。因此,可以改善系统的动态性能。在微分时间选择合适情况下,可以减少超调,减少调节时间。微分作用对噪声干扰有放大作用,因此过强的加微分调节,

对系统抗干扰不利。此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。 (2) PID具体调节方法 ①方法一确定控制器参数数字PID控制器控制参数的选择，可按连续-时间PID参数整定方法进行。在选择数字PID参数之前，首先应该确定控制器结构。对允许有静差（或稳态误差）的系统，可以适当选择P或PD控制器，使稳态误差在允许的范围内。对必须消除稳态误差的系统，应选择包含积分控制的PI或PID控制器。一般来说，PI、PID和P控制器应用较多。对于有滞后的对象,往往都加入微分控制。选择参数控制器结构确定后，即可开始选择参数。参数的选择，要根据受控对象的具体特性和对控制系统的性能要求进行。工程上，一般要求整个闭环系统是稳定的，对给定量的变化能迅速响应并平滑跟踪，超调量小；在不同干扰作用下，能保证被控量在给定值；当环境参数发生变化时，整个系统能保持稳定，等等。这些要求，对控制系统自身性能来说，有些是矛盾的。我们必须满足主要的方面的要求，兼顾其他方面，适当地折衷处理。 PID控制器的参数整定，可以不依赖于受控对象的数学模型。工程上，PID控制器的参数常常是通过实验来确定，通过试凑，或者通过实验经验公式来确定。常用的方法，采样周期选择，实验凑试法实验凑试法是通过闭环运行或模拟，观察系统的响应曲线，然后根据各参数对系统的影响，反复凑试参数，直至出现满意的响应，从而确定PID控制参数。整定步骤实验凑试法的整定步骤为"先比例，再积分，最后微分"。（1）整定比例控制将比例控制作用由小变到大，观察各次响应，直至得到反应快、超调小的响应曲线。（2）整定积分环节若在比例控制下稳态误差不能满足要求，需加入积分控制。先将步骤（1）中选择的比例系数减小为原来的50～80％，再将积分时间置一个较大值，观测响应曲线。然后减小积分时间，加大积分作用，并相应调整比例系数，反复试凑至得到较满意的响应，确定比例和积分的参数。（3）整定微分环节若经过步骤（2），PI控制只能消除稳态误差，而动态过程不能令人满意，则应加入微分控制，构成PID控制。先置微分时间TD=0，逐渐加大TD，同时相应地改变比例系数和积分时间，反复试凑至获得满意的控制效果和PID控制参数。实验经验法扩充临界比例度法

参数整定方法

1. 临界比例度法先在纯比例作用下（把积分时间放到最大，微分时间放到零），在闭合的调节系统中，从大到小地逐渐地改变调节器的比例度，就会得到一个临界振荡过程。这时的比例度叫临界比例度δk，周期为临界振荡周期Tk。记下δk和Tk，然后按经验公式来确定调节器的各参数值。 2. 衰减曲线法临界比例度法是要系统等幅振荡，还要多次试凑，而用衰减曲线法较简单，一般又有两种方法。 1）4：1衰减曲线法使系统处于纯比例作用下，在达到稳定时，用改变给定值的办法加入阶跃干扰，观察记录曲线的衰减比，然后逐渐从大到小改变比例度，使出现4：1的衰减比为止。记下此时的比例度δs和振荡周期T s。再按经验公式来确定PID数值。 2）10：1衰减曲线法有的过程，4：1衰减仍嫌振荡过强，可采用10：1衰减曲线法。方法同上，得到10：1衰减曲线，记下此时的比例度δ＇s和上升时间T＇s，再按经验公式来确定PID的数值。（四）PID参数确定的方法在选择了调节规律及相应的调节器后，就要进行PID初始参数的确定。常采用的方法有临界比例度法（又称稳定边界法）、反应曲线法、衰减曲线法、仪表参数自整定法。 1、临界比例度法：调节规律采用纯比例，不断增加K，使调节系统的被调参数作等幅振荡（即达到稳定边界）时，测量出比例放大系数Km或临界比例度Pm以及振荡周期Tm，然后，按经验数据求出初始参数。临界比例度法的调节器经验数据表调节规律P（%）T I T D P2P m PI 2.2 P m0.85T m PID 1.7 P m0.5T m0.13 T m 2、反应曲线法：反应曲线法：要确定调节器的参数应先测定对象的动态特性，即对象输入量作单位阶跃变化时被调量的反应曲线，即飞升曲线。根据飞升曲线可得到等效滞后时间τ、等效时间常数T、

PID控制器参数整定的方法,口诀

PID控制器参数整定的方法,口诀 P proportion 比例 I integration 积分 D differentiation 微分 PID用于控制精度比例是必须的,它直接影响精度,影响控制的结果积分它相当于力学的惯性能使震荡趋于平缓微分控制提前量它相当于力学的加速度影响控制的反应速度.太大会导致大的超调量使系统极不稳定.太小会使反应缓慢. 一般而言 PID调节是一个整体的说法在实际中 PID的比例积分微分并非总是同时使用 PI调节和PD调节使用较多. . PID调试步骤没有一种控制算法比PID调节规律更有效、更方便的了。现在一些时髦点的调节器基本源自PID。甚至可以这样说：PID调节器是其它控制调节算法的妈。为什么PID应用如此广泛、又长久不衰？因为PID解决了自动控制理论所要解决的最基本问题，既系统的稳定性、快速性和准确性。调节PID的参数，可实现在系统稳定的前提下，兼顾系统的带载能力和抗扰能力，同时，在PID调节器中引入积分项，系统增加了一个零积点，使之成为一阶或一阶以上的系统，这样系统阶跃响应的稳态误差就为零。由于自动控制系统被控对象的千差万别，PID的参数也必须随之变化，以满足系统的性能要求。这就给使用者带来相当的麻烦，特别是对初学者。下面简单介绍一下调试PID参数的一般步骤： 1．负反馈自动控制理论也被称为负反馈控制理论。首先检查系统接线，确定系统的反馈为负反馈。例如电机调速系统，输入信号为正，要求电机正转时，反馈信号也为正（PID算法时，误差=输入-反馈），同时电机转速越高，反馈信号越大。其余系统同此方法。 2．PID调试一般原则 a.在输出不振荡时，增大比例增益P。 b.在输出不振荡时，减小积分时间常数Ti。 c.在输出不振荡时，增大微分时间常数Td。 3．一般步骤 a.确定比例增益P 确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此

单容水箱液位定值控制实验

实验上水箱液位定值控制系统一. 实验目的 1．了解闭环控制系统的结构与组成。 2．了解单闭环液位控制系统调节器参数的整定。 3．观察阶跃扰动对系统动态性能的影响。二. 实验设备 1. THJ-2型高级过程控制系统装置 2. 计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根三. 实验原理单回路控制系统的结构/方框图: 它是由被控对象、执行器、调节器和测量变送器组成一个单闭环控制系统。系统的给定量是某一定值，要求系统的被控制量稳定至给定量。由于这种系统结构简单，性能较好，调试方便等优点，故在工业生产中已被广泛应用。本实验系统的被控对象为上水箱，其液位高度作为系统的被控制量。系统的给定信号为一定值，它要求被控制量上水箱液位在稳定时等于给定值。由反馈控制的原理可知，应把上水箱的液位经传感检测作为反馈信号。其实验图如下：

过程：储水箱的水被抽出后经过电动调节阀调节进水量送给上水箱，经过LT1的测量变送使上水箱的液位反馈给LC1，LC1控制电动调节阀的开度进而控制入水流量，达到所需要的液位并保持稳定。四．实验接线其接线图为：图中LT2改接为LT1 五．实验内容及步骤 1．按图要求，完成系统的接线。 2．接通总电源和相关仪表的电源。 3．打开阀F1-1、F1-2、F1-6和F1-9，且把F1-9控制在适当的开度。 4．设置好系统的给定值后，用手动操作调节器的输出，使电动调节阀给上水箱打水，待其液位达到给定量所要求的值，且基本稳定不变时，把调节器切换为自动，使系统投入自动运行状态。 5．启动计算机，运行MCGS组态软件软件，并进行下列实验：设定其智能调节仪的参考参数为：SV=8cm；P=20；I=40；D=0；CF=0；ADDR=1；Sn=33；diH=50;dil=0;上水箱出水阀开度：45%。运行MCGS组态软件软件，并进行实验当实验数据稳定的同时记录的实验曲线如下图：

控制回路PID参数整定方法精

Honeywell DCS 控制回路PID参数整定方法鉴于目前一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不但增加了操作员的工作量，而且对产品质量也有一定的影响，特编制了此PID参数整定方法。一、修改PID参数必须有“SUPPERVISOR”及以上权限权限，用键盘钥匙可以切换权限，钥匙已送交一联合主任陈胜手中；二、打开要修改的控制回路细目画面，翻到下图所示的页面，修改PID控制回路整定的三个参数K，T1，T2；三、PID参数代表的含义 K：比例增益（放大倍数），范围为0.0～240.0； T1：积分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有积分作用； T2：微分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有微分作用。四、PID参数的作用（1）比例调节的特点：1、调节作用快，系统一出现偏差，调节器立即将偏差放大K倍输出； 2、系统存在余差。 K越小，过渡过程越平稳，但余差越大；K增大，余差将减小，但是不能完

全消除余差，只能起到粗调作用，但是K过大，过渡过程易振荡，K太大时，就可能出现发散振荡。（2）积分调节的特点：积分调节作用的输出变化与输入偏差的积分成正比，积分作用能消除余差，但降低了系统的稳定性，T1由大变小时，积分作用由弱到强，消除余差的能力由弱到强，只有消除偏差，输出才停止变化。（3）微分调节的特点：微分调节的输出是与被调量的变化率成正比，在引入微分作用后能全面提高控制质量，但是微分作用太强，会引起控制阀时而全开时而全关，因此不能把T2取的太大，当T2由小到大变化时，微分作用由弱到强，对容量滞后有明显的作用，但是对纯滞后没有效果。五、如果要知道控制回路的作用方式，可以进入控制回路的细目画面，进入下图所示页面：其中“CTLACTN”代表控制器作用方式，“REVERSE”表示反作用，“DIRECT”代表正作用。六、控制器的选择方法（1）P控制器的选择：它适用于控制通道滞后较小，负荷变化不大，允许被控量在一定范围内变化的系统；（2）PI控制器的选择：它适用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；

PID参数整定经验(DOC)

PID参数的工程整定方法培训教材 2005年12月20日

目录第一节基本控制规律及其作用效果 (1) 第二节实用的控制规律 (2) 第三节PID参数的工程整定方法 (3) 第四节复杂调节系统的参数整定 (8) 附录一各厂家DCS系统PID相关数据统计 (8) 附录二相关的名词解释 (9)

第一节基本控制规律及其作用效果在工业生产过程控制中，常用的基本调节规律大致可分为： 1 位式调节也就是常说的开/关式调节，它的动作规律是当被控变量偏离给定值时，调节器的输出不是最大就是最小，从而使执行器全开或全关。在实际应用中，常用于机组油箱恒温控制、水塔以及一些储罐的液位控制等。在实施时，只要选用带上、下限接点的检测仪表、位式调节器或PLC、再配一些继电器、电磁阀、执行器、磁力起动器等即可构成位式控制系统。因此，位式控制的过渡过程必然是一个持续振荡的过程。如图0所示。图0 位式控制的过渡过程 2 比例调节它依据“偏差的大小”来动作。它的输出与输入偏差的大小成比例，调节及时，有力，但是有余差。用比例度δ来表示其作用的强弱，用%表示。例如比例度60%，即表示当偏差为量程的60%时，输出变化值为量程的100%。δ越小，调节作用越强，调节作用太强时，会引起振荡。比例调节作用适用于负荷变化小，对象纯滞后不大，时间常数

较大而又允许有余差的控制系统中，常用于塔和储罐的液位控制以及一些要求不高的压力控制中。使用时应注意，当负荷变化幅度较大时，为了平衡负荷变化所需的调节阀开度变化也将较大，待稳定后，被控变量的余差就可能较大。比例控制规律的动态方程为：其中：y（t）——输出变化量。 e（t）——输入变化量。 Kp ——比例增益。 δ——比例度，它是Kp的倒数。 3 积分调节它依据“偏差是否存在”来动作。它的输出与偏差对时间的积分成比例，只有当余差完全消失，积分作用才停止。其实质就是消除余差。但积分作用使最大动偏差增大，延长了调节时间。用积分时间Ti 表示其作用的强弱，单位用分（或秒）表示。Ti越小，积分作用越强，积分作用太强时，也会引起振荡。积分控制规律的动态方程为：其中：TI ——积分时间。 4 微分调节它依据“偏差变化速度”来动作。它的输出与输入偏差变化的速度成比例，其实质和效果是阻止被调参数的一切变化，有超前调节的作用。对滞后较大的对象有很好的效果。使调节过程动偏差减少，余差也减少（但不能消除）。用微分时间Td表示作用的强弱，单位用分

Ziegler-Nichols参数整定控制器步骤与方法

Ziegler-Nichols参数整定控制器步骤与方法：对于控制系统的一个开环传递函数：试采用Z-N整定公式计算系统的P、PI、PID控制器的参数，绘制整定后的系统单位阶跃响应。建立如下图所示的Simulink模型。开环最小二乘法的曲线拟合：（只对前30秒求出直线方程）选定相应的时间序列找到相应的值记录需要拟合的点时间序列：xout'0 Columns 1 through 9 0 0.6000 1.2000 1.8000 2.4000 3.0000 3.6000 4.2000 4.8000 Columns 10 through 18 5.4000 6.0000 6.6000 7.2000 7.8000 8.4000 9.0000 9.6000 10.2000 Columns 19 through 26 10.8000 11.4000 12.0000 12.6000 13.2000 13.8000 14.4000 15.0000 输出序列：yout' Columns 1 through 9 0 0 0 0 0 0.4200 1.4416 2.6924 3.9721 Columns 10 through 18 5.1850 6.2904 7.2759 8.1434 8.9010 9.5594 10.1300 10.6236 11.0501 Columns 19 through 26 11.4182 11.7359 12.0100 12.2465 12.4504 12.6262 12.7778 12.9086 线性拟合： cftool工具箱得出一个合适的直线，画出S曲线得到：最后编写m文件，得到L=2.2，T=9.8-2.2=7，K=13.727 % %分别用单纯的比例控制、比例积分、比例积分微分控制 L=2.2;T=7;K=13.727 KP=T/(K*L)%纯比例控制 %simulink_P仿真开始 yP=y.data; save yP %PI控制 KPi=0.9*KP%积分的比例系数 TI=L/0.3;Ki=1/TI

实验三 PID控制器设计及其参数整定---已完成

实验三 PID 控制器设计及其参数整定一、实验目的 1) 通过本实验，掌握使用Simulink 仿真设计连续和离散PID 控制器的方法。 2) 掌握对给定控制系统进行PID 控制器参数在线实验工程整定的方法。二、实验原理 PID 控制是最经典、应用最广泛的控制方法，是单回路控制系统主要的控制方法，是其他控制思想的基础。本实验针对被控对象，选定控制器的调节规律，在控制器的调节规律已经确定的情况下，控制系统的品质主要决定于控制器参数的整定。 1. 连续PID 控制器本实验采用的PID 控制器传递函数为： 111()(1)(1)C p d d i i G s K T S T S T S T S δ=+ +=++ 或写成： ()i C p d K G s K K S S =+ + 有 ,p i d p d i K K K K T T = = 其中K p 、K i 、K d 分别为比例系数、积分系数和微分系数；T i 、T d 分别为积分时间常数和微分时间常数；δ为比例度。控制系统的Simulink 仿真图如图1所示。连续PID 控制器如图2所示。根据不同的参数设置，可以得到单纯的比例控制、比例积分控制、比例微分控制以及比例积分微分控制等不同的控制系统。控制器参数的工程整定实验法，是通过对典型输入响应曲线所得到的特征量，按照动态特性参数法、衰减曲线法、临界比例度法、或经验法中的某一种方法，求得控制器的各个参数，进行工程整定，使系统的性能达到最佳。

图1 控制系统Simulink 仿真图图2 连续PID 控制器Simulink 仿真图 2. 离散PID 控制器将描述模拟PID 控制器的微分方程式化为差分方程，即为数字PID 控制算法。 1 ()(1) ()()()k p i d i e k e k u k K e k K T e i K T =--=++∑ 因为上式包含的数字积分项，需要存储过去全部偏差量，而且累加运算编程不太方便，计算量也较大，所以在应用中，通常都是将上式改为增量算法。 ()()(1) ()2(1)(2)[()(1)]()p I D u k u k u k e k e k e k K e k e k K Te k K T ?=----+-=--++ 即 ()(1)()u k u k u k =-+?

PID参数整定方法就是确定调节器的比例带PB

PID参数整定方法就是确定调节器的比例带PB、积分时间Ti和和微分时间Td。一般可以通过理论计算来确定，但误差太大。目前，应用最多的还是工程整定法：如经验法、衰减曲线法、临界比例带法和反应曲线法。各种方法的大体过程如下：（1）经验法又叫现场凑试法，即先确定一个调节器的参数值PB和Ti，通过改变给定值对控制系统施加一个扰动，现场观察判断控制曲线形状。若曲线不够理想，可改变PB或Ti，再画控制过程曲线，经反复凑试直到控制系统符合动态过程品质要求为止，这时的PB和Ti就是最佳值。如果调节器是PID三作用式，那么要在整定好的PB和Ti的基础上加进微分作用。由于微分作用有抵制偏差变化的能力，所以确定一个Td值后，可把整定好的PB和Ti值减小一点再进行现场凑试，直到PB、Ti和Td取得最佳值为止。显然用经验法整定的参数是准确的。但花时间较多。为缩短整定时间，应注意以下几点：①根据控制对象特性确定好初始的参数值PB、Ti和Td。可参照在实际运行中的同类控制系统的参数值，或参照表3-4-1所给的参数值，使确定的初始参数尽量接近整定的理想值。这样可大大减少现场凑试的次数。②在凑试过程中，若发现被控量变化缓慢，不能尽快达到稳定值，这是由于PB过大或Ti过长引起的，但两者是有区别的：PB过大，曲线漂浮较大，变化不规则，Ti过长，曲线带有振荡分量，接近给定值很缓慢。这样可根据曲线形状来改变PB或Ti。③PB过小，Ti过短，Td太长都会导致振荡衰减得慢，甚至不衰减，其区别是PB过小，振荡周期较短；Ti 过短，振荡周期较长；Td太长，振荡周期最短。④如果在整定过程中出现等幅振荡，并且通过改变调节器参数而不能消除这一现象时，可能是阀门定位器调校不准，调节阀传动部分有间隙（或调节阀尺寸过大）或控制对象受到等幅波动的干扰等，都会使被控量出现等幅振荡。这时就不能只注意调节器参数的整定，而是要检查与调校其它仪表和环节。（2）衰减曲线法是以4：1衰减作为整定要求的，先切除调节器的积分和微分作用，用凑试法整定纯比例控制作用的比例带PB（比同时凑试二个或三个参数要简单得多），使之符合4：1衰减比例的要求，记下此时的比例带PBs和振荡周期Ts。如果加进积分和微分作用，可按表3-4-2给出经验公式进行计算。若按这种方式整定的参数作适当的调整。对有些控制对象，控制过程进行较快，难以从记录曲线上找出衰减比。这时，只要被控量波动2次就能达到稳定状态，可近似认为是4：1的衰减过程，其波动一次时间为Ts。（3）临界比例带法，用临界比例带法整定调节器参数时，先要切除积分和微分作用，让控制系统以较大的比例带，在纯比例控制作用下运行，然后逐渐减小PB，每减小一次都要认真观察过程曲线，直到达到等幅振荡时，记下此时的比例带PBk(称为临界比例带)和波动周期Tk，然后按表3-4-3给出的经验公式求出调节器的参数值。按该表算出参数值后，要把比例带放在比计算值稍大一点的值上，把Ti和Td放在计算值上，进行现场观察，如果比例带可以减小，再将PB 放在计算值上。这种方法简单，应用比较广泛。但对PBk很小的控制系统不适用。（4）反应曲线法，前三种整定调节器参数的方法，都是在预先不知道控制对象特性的情况下进行的。如果知道控制对象的特性参数，即时间常数T、时间

PID控制器参数整定的一般方法

PID控制器参数整定的一般方法： PID控制器的参数整定是控制系统设计的核心内容。它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。PID控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。它主要是依据系统的数学模型，经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改；二是工程整定方法，它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。三种方法各有其特点，其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。现在一般采用的是临界比例法。利用该方法进行 PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作；(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；(3)在一定的控制度下通过公式计算得到PID控制器的参数。 PID参数的设定：是靠经验及工艺的熟悉，参考测量值跟踪与设定值曲线，从而调整P、I、D的大小。书上的常用口诀：参数整定找最佳，从小到大顺序查；先是比例后积分，最后再把微分加；曲线振荡很频繁，比例度盘要放大；曲线漂浮绕大湾，比例度盘往小扳；曲线偏离回复慢，积分时间往下降；曲线波动周期长，积分时间再加长；曲线振荡频率快，先把微分降下来；动差大来波动慢。微分时间应加长；理想曲线两个波，前高后低4比1；一看二调多分析，调节质量不会低。个人认为PID参数的设置的大小，一方面是要根据控制对象的具体情况而定；另一方面是经验。P是解决幅值震荡，P大了会出现幅值震荡的幅度大，但震荡频率小，系统达到稳定时间长；I是解决动作响应的速度快慢的，I大了响应速度慢，反之则快；D是消除静态误差的，一般D设置都比较小，而且对系统影响比较小。 PID控制原理： 1、比例（P）控制：比例控制是一种最简单的控制方式。其控制器的输出与输入误差信号成比例关系。当仅有比例控制时系统输出存在稳态误差。 2、积分（I）控制：在积分控制中，控制器的输出与输入误差信号的积分成正比关系。对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统。为了消除稳态误差，在控制器中必须引入“积分项”。积分项对误差取决于时间的积分，随着时间的增加，积分项会增大。这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。因此，比例+积分(PI)控制器，可以使系统在进入稳态后无稳态误差。 3、微分（D）控制：在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。其原因是由于存在有较大惯性组件（环节）或有滞后组件，具有抑制误差的作用，其变化总是落后于误差的变化。解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。这就是说，在控制器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势，这样，具有比例+微分的控制器，就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控

PID-采样周期及参数整定方法

数字PID控制器控制参数的选择，可按连续-时间PID参数整定方法进行。在选择数字PID参数之前，首先应该确定控制器结构。对允许有静差（或稳态误差）的系统，可以适当选择P或PD控制器，使稳态误差在允许的范围内。对必须消除稳态误差的系统，应选择包含积分控制的PI或PID控制器。一般来说，PI、PID和P控制器应用较多。对于有滞后的对象,往往都加入微分控制。控制器结构确定后，即可开始选择参数。参数的选择，要根据受控对象的具体特性和对控制系统的性能要求进行。工程上，一般要求整个闭环系统是稳定的，对给定量的变化能迅速响应并平滑跟踪，超调量小；在不同干扰作用下，能保证被控量在给定值；当环境参数发生变化时，整个系统能保持稳定，等等。这些要求，对控制系统自身性能来说，有些是矛盾的。我们必须满足主要的方面的要求，兼顾其他方面，适当地折衷处理。 PID控制器的参数整定，可以不依赖于受控对象的数学模型。工程上，PID控制器的参数常常是通过实验来确定，通过试凑，或者通过实验经验公式来确定。采样周期的选择采样周期：采样一数据控制系统中，设采样周期为T S，采样速率为1/T S，采样角频率为采样周期T S是设计者要精心选择的重要参数，系统的性能与采样周期的选择有密切关系。需要考虑的因素：采样周期的选择受多方面因素的影响,主要考虑的因素分析如下。（1）香农（Shannon）采样定理（Wmax--被采样信号的上限角频率）给出了采样周期的上限。满足这一定理，采样信号方可恢复或近似地恢复为原模拟信号，而不丢失主要信息。在这个限制范围内，采样周期越小，采样-数据控制系统的性能越接近于连续-时间控制系统。（2）闭环系统对给定信号的跟踪，要求采样周期要小。（3）从抑制扰动的要求来说，采样周期应该选择得小些。

控制器的参数整定

简单控制系统的参数整定:（摘自化学工业出版社《过程控制技术》）表7-1 控制规律选择参考表：表7-2 控制器参数的大致范围：当控制系统已经构成“负反馈”，并且控制器的控制规律也已经正确选定，那么控制系统的品质主要决定于控制器参数的整定值。即如何确定最合适的比例度δ、积分时间Ti和微分时间Td。控制器参数的整定方法很多，现介绍几种工程上常用的方法。 1．经验试凑法这是一种在实践中很常用的方法。具体做法是：在闭环控制系统中，根据被控对象情况，先将控制器参数设在一个常见的范围内，如表7-2所示。然后施加一定的干扰，以δ、Ti、Td对过程的影响为指导，对δ、Ti、Td逐个整定，直到满意为止，凑试的顺序有两种。（1）先凑试比例度，直到取得两个完整的波形的过渡过程为止。然后，把δ稍放大10％到20％，再把积分时间Ti由大到小不断凑试，直到取得满意波形为止。最后再加微分，进一步提高质量。在整定中，若观察到曲线振荡频繁，应当加大比例度（目的是减小比例作用）以减小振荡；曲线最大偏差大且趋于非周期时，说明比例控制作用小了，应当加强，即应减小比例度；当曲线偏离设定值，长时间不回复，应减小积分时间；如果曲线总是波动，说明振荡严重，应当加长积分时间以减弱积分作用；如果曲线振荡的频率快，很可能是微分作用强了，应当减小微分时间；如果曲线波动大而且衰减慢，说明微分作用小了，未能抑制住波动，应加长微分时间。总之，一面看曲线，一面分析和调整，直到满意为止。

（2）是从表7-2中取Ti的某个值。如果需要微分，则取Td=（1/3～1/4）Ti。然后对δ进行凑试，也能较快达到要求。实践证明，在一定范围内适当组合δ与Ti的数值，可以获得相同的衰减比曲线。也就是说，δ的减小可用增加Ti的办法来补偿，而基本上不影响控制过程的质量。所以，先确定Ti、Td再确定δ也是可以的。 2．衰减曲线法衰减曲线法比较简单，可分两种方法。（1）4：1衰减曲线法当系统稳定时，在纯比例作用下，用改变设定值的办法加入阶跃扰动，观察记录曲线的衰减比。然后逐次从大到小地改变比例度，直到出现4：1的衰减比为止。如图7-3所示。记下此时的比例度δs（称4：1衰减比例度）和衰减周期Ts，再按表7-3的经验数据来确定PID值。有的过渡过程，4：1衰减仍嫌振荡过强，可采用10：1衰减曲线法。如图7-4所示，方法同上。得到10：1衰减曲线，记下此时的比例度δs′上升时间Ts′，再按表7-4的经验公式来确定PID值。阶跃干扰加得幅度过小则过程的衰减比不易判断，过大又为工艺条件所限制。所以一般在设定值的5%左右。扰动必需在工艺稳定时再加，否则得不到正确的δs、Ts或δs′、Ts′值。

8 控制器参数整定

习题8 控制器参数设定 1 简单控制系统各环节的参数如何确定？ 2 串级控制系统各环节的参数如何确定？ 3 某控制系统中的Pi 控制器采用经验凑试法整定控制器参数，如果发现在扰动情况下的被控变量记录曲线最大偏差过大，变化很慢且长时间偏离给定值，试问在这种情况下应怎怎改变比例度与积分时间？ 4 某控制器采用DDZ—Ⅲ型控制器，用临界比例法度法整定参数。已测得k δ=30%、 k T =3min 。试确定PI 作用和PID 作用的控制器参数。习题8解答： 1 当控制系统已经构成“负反馈”，并且控制器的控制规律也已经正确选定，那么控制系统的品质主要决定于控制器参数的整定值。即如何确定最合适的比例度度δ、积分时间Ti 和微分时间Td ，控制器参数的整定方法很多，现介绍几种工程上常用的方法。（1）经验试凑法这是一种在实践中很常用的方法。具体做法是：在闭环控制系统中，根据被控对象的情况，先将控制器参数设在一个常见的范围内。然后施加一定的扰动，以δ、Ti 、Td 对过程的影响为指导，对δ 、Ti 、Td 逐个整定，直到满意为止。试凑的顺序有两种。 1) 先试凑比例度，直到取得两个完整的波形的过渡过程为止，然后，把δ稍放大10%到20%，再把Ti 由大到小凑试，直到取得满意的波形，最后再加微分，进一步提高质量。 2）从下表中取Ti 的某个值，如果需要微分，则取Td=（1/3---1/4）Ti ，然后再对δ进行试凑。实践证明，这些经验数据基本上也能达到满意的效果。（2）衰减曲线法衰减曲线法比较简单，也分为两种。 1） 4：1衰减曲线法 2）10：1衰减曲线法这两种方法都是在系统稳定时在纯比例作用下，用改变设定值的办法加入阶跃扰动，观察曲线的衰减比，然后由大到小改变比例度，直到出现4：1或10：1衰减比为止，记下此时的δ和振荡周期T ，再按经验数据确定PID 的值。 3 临界比例法当整个闭环系统稳定后，把Ti 放到最大，Td 设为零使系统在纯比例下作用。然后从小

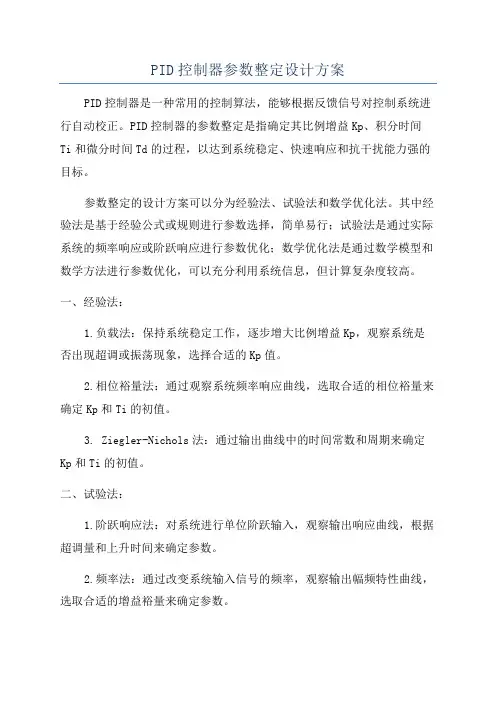

PID控制器参数整定设计

1 前言目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。智能控制的典型实例是模糊全自动洗衣机等。自动控制系统可分为开环控制系统和闭环控制系统。一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。控制器的输出经过输出接口﹑执行机构，加到被控系统上;控制系统的被控量,经过传感器，变送器，通过输入接口送到控制器。不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。目前,PID控制及其控制器或智能PID控制器（仪表）已经很多,产品已在工程实际中得到了广泛的应用，有各种各样的PＩＤ控制器产品,各大公司均开发了具有PID参数自整定功能的智能调节器 (ｉnteｌｌigｅｎt ｒｅguｌator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。有利用PID控制实现的压力、温度、流量、液位控制器,能实现PID控制功能的可编程控制器(PLC)，还有可实现PIＤ控制的ＰC系统等等。可编程控制器(PＬC)是利用其闭环控制模块来实现PIＤ控制，而可编程控制器（ＰLC)可以直接与ＣontroｌNｅｔ相连。还有可以实现ＰIＤ控制功能的控制器，如Rｏckweｌl 的Lｏｇｉｘ产品系列,可以直接与Con ｔroｌＮｅt相连，利用网络实现其远程控制功能。控制系统的性能指标通常包括稳态和动态两个方面。稳态性能指标是指系统的稳态误差,它表征系统的控制精度。动态性能指标表片系统瞬态响应的品质。为使系统能同时满足动态和稳态性能指标的要求，就需要在系统中引入一个专门用于改善性能的附加装置，这个附加装置就是校正装置。当控制系的开环增益增大到满足其稳定性态性能所要求的数值时，系统有可能为不稳定,或者即使能稳定性定,其动态性能一般也不会满足设计要求,为此需要在系统的前向通首中加一个超前校正装置,以实现在开环增益不变的前提下,使系统的动态性能也能满足设计的要求。当系统的动态性能满足要求，而其稳定性态性能不好时，就要求所加的校正装置要使系统的开环增益有较大的增大，使系统的动态性能不发生明显的变化,因此要加入滞后校正装置。若要将两种校正结合起来应用,必然会同时改善系统的动态和稳态性能，这就是滞后——超前校正。而PID控制器能够满足这两方面的要求，但根据系统性能指标的要求,正确地调整PＩD的三个参数是非常重要的。本次设计就主要围绕调节PＩD的参数进行。

PID参数的工程整定方法

PID参数的工程整定方法班级: 姓名:侯泉宇学号:52 PI D 调节器从问世至今已历经了半个多世纪, 在这几十年中, 人们为它的发展和推广作出了巨大的努力, 使之成为工业过程控制中主要的和可靠的技术工具。即使在微处理技术迅速发展的今天, 过程控制中大部分控制规律都未能离开 PI D, 这充分说明 P I D 控制仍具有很强的生命力。PI D 控制中一个至关重要的问题, 就是控制器三参数( 比例系数、积分时间、微分时间) 的整定。整定的好坏不但会影响到控制质量, 而且还会影响到控制器的鲁棒性。此外, 现代工业控制系统中存在着名目繁多的不确定性, 这些不确定性能造成模型参数变化甚至模型结构突变, 使得原整定参数无法保证系统继续良好的工作, 这时就要求 PI D 控制器具有在线修正参数的功能, 这是自从使用 PI D 控制以来人们始终关注的重要问题之一。本文在介绍 PI D 参数自整定概念的基础上, 对 P I D 参数自整定方法的发展作一综述。 PID 参数自整定概念PI D 参数自整定概念中应包括参数自动整定(auto tuning) 和参数在线自校正( self tuning onli ne) 。具有自动整定功能的控制器, 能通过一按键就由控制器自身来完成控制参数的整定, 不需要人工干预,它既可用于简单系统投运, 也可用于复杂系统预整定。运用自动整定的方法与人工整定法相比, 无论是在时间节省方面还是在整定精度上都得以大幅度提高, 这同时也就增进了经济效益。目前, 自动整定技术在国外已被许多控制产品所采用, 如 Lee d s &N or th r o p 的 El ec t r o ma x V、 Sa tt Con tr ol r 的 ECA40 等等, 对其研究的文章则更多。自校正控制则为解决控制器参数的在线实时校正提供了很有吸引力的技术方案。自校正的基本观点是力争在系统全部运行期间保持优良的控制性能, 使控制器能够根据运行环境的变化, 适时地改变其自身的参数整定值, 以求达到预期的正常闭环运行, 并有效地提高系统的鲁棒性。早在 20 世纪 7 0 年代, As tr o m 等人首先提出了自校正调节器, 以周期性地辨识过程模型参数为基础, 并和以最小方差为控制性能指标的控制律结合起来, 在每一采样周期内根据被控过程特性的变化, 自动计算出一组新的控制器参数。20 世纪 80 年代, Fo x bo r o 公司发表了它的 EX AC T 自校正控制器, 使用模式识别技术了解被控过程特性的变化, 然后使用专家系统方法去确定适当的控制器参数。这是一种基于启发式规则推理的自校正技术。20 世纪 90 年代, 神经网络的概念开始应用于自校正领域。具有自动整定功能和具有在线自校正功能的控制器被统称为自整定控制器。一般而言, 如果过程的动态特性是固定的, 则可以选用固定参数的控制器, 控制器参数的整定由自动整定完成。对动态特性时变的过程, 控制器的参数应具有在线自校正的能力, 以补偿过程时变。 2 P ID 参数自整定方法要实现 PI D 参数的自整定, 首先要对被控制的对象有一个了解, 然后选择相应的参数计算方法完成控制器参数的设计。据此, 可将 PI D 参数自整定分成两大类: 辨识法和规则法。基于辨识法的 PI D 参数自整定,被控对象的特性通过对被控对象数学模型的分析来得到, 在对象数学模型的基础上用基于模型的一类整定法计算 PI D 参数。基于规则的 PI D 参数自整定, 则是运用系统临界点信息或系统响应曲线上的一些特征值来表征对象特性, 控制器参数由基于规则的整定法得到。 2. 1 辨识法这类方法的本质是自适应控制理论与系统辨识的结合。为解决被控对象模型获取问题,

水箱液位控制系统

过程控制综合训练课程报告 16 — 17 学年第二学期课题名称基于PLC和组态王的系统姓名学号班级成绩

水箱液位控制系统 [摘要] 在工业生产过程中，液位贮槽如进料罐、成品罐、中间缓冲器、水箱等设备应用十分普遍，为了保证生产正常进行，物料进出需均衡，以保证过程的物料平衡。因此，工艺要求贮槽内的液位需维持在给定值上下，或在某一小范围内变化，并保证物料不产生溢出。例如，锅炉系统汽包的液位控制，自流水生产系统过滤池、澄清池水位的控制等等。根据课题要求，设计一个单容水箱的液位过程控制系统，该系统能对一个单容水箱液位的进行恒高度控制。关键词：过程控制液位控制 PID控制 Abstract:In the process of industrial production, liquid storage tank such as product cans, buffer, tanks and other equipments are widely used. In order to ensure the normal production,material supply and demand must be balanced to guarantee the process of the production. So, the process requires that the liquid level in the tank should be maintained at a given value, or change in a small range,and ensure that the material does not overflow,forinstance,system of boiler drum level control, level control of filter pool and clarification pool of self-flowing water production system and so on. According to the requirement of project, we need design a liquid level process control system for a single tank which make the liquid level on the constant height. Key words: Process Control Liquid Level Control PID Control

PID控制原理与参数整定方法

PID控制原理与参数整定方法一、概述 PID是比例-积分-微分控制的简称，也是一种控制算法，其特点是结构改变灵活、技术成熟、适应性强。对一个控制系统而言，由于控制对象的精确数学模型难以建立，系统的参数经常发生变化，运用控制理论综合分析要耗费很大的代价，却不能得到预期的效果，所以人们往往采用PID调节器，根据经验在线整定参数，以便得到满意的控制效果。随着计算机特别是微机技术的发展，PID控制算法已能用微机简单实现，由于软件系统的灵活性，PID算法可以得到修正而更加完善。我们阳江基地有数以千计的采用PID控制的调节器，用于温度控制、压力控制、流量控制，在塑杯及灌装生产过程中，发挥着重要的作用。因此，学习PID 控制的基本原理，合理的设计PID控制系统，用好、维护好这些调节器，对提高产品质量，降低废品率，节约能源具有十分重要的意义。本课程从系统的角度，采用多种分析方法，详细讲解经典PID控制的基本原理和PID参数的整定方法，简介现代数字PID控制思想，希望对大家使用PID调节器有所帮助。二、调节系统的品质和特性一个调节系统的品质可以用静态品质和动态品质来衡量。所谓静态品质就是系统稳定后，被控参数与给定值间的差值的大小。偏差愈大则静差愈大，静差愈小静态品质愈好。当系统受到扰动后或整定在一个新值时需要在较短时间内过渡到稳定，不发生振荡和发散，这便是衡量系统动态特性的指标。一个好的调节系统应该二个品质都好。但动静态品质往往是相互矛盾的，要静差小，系统的放大倍数就要大，系统放大倍数愈大则系统愈不稳定，即动态品质不好。图1-1收敛型1 图1-2收敛型2 图1-3发散型落图1-4振荡型图1-1至1-4是几种典型的控制曲线，只有图1-1表示动静态品质都好。一般的调节系统都具有惯性和滞后两种特性，只是大小不同而已。这两个特性应从控制对象，控制作用这两个方面去理解。弄懂以上关于调节系统的几个基本概念，对于理解PID控制的原理有很大的帮助。
