高铬铸铁热处理工艺
高铬铸铁热处理工艺
化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35
1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行
200~260℃的低温回火。
2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。
高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。
加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样?
要控制加热速度，最好在650 750 850 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC
成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。
我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26
做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58
我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。
工艺是1050淬火+250~350回火
金属耐磨材料在水泥企业的研究和应用
[摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。
[关键词] 金属耐磨材料水泥企业研究应用
一、金属耐磨材料的概述
材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。
当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。
当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。
金属耐磨材料一般都指的是耐磨钢,能抵抗磨料磨损的钢。这类钢还没有成为一个完全独立的钢种,其中公认的耐磨钢是高锰钢。
二、水泥企业主要使用的耐磨钢
在水泥工业中大多以磨料磨损为主要磨损方式。耐磨材料主要用于磨机衬板、隔仓板、篦板,球、段,破碎机锤头、板锤、反击板、颚板,立磨辊、盘等。从材质上可分为以下三大类:
1.高锰钢系列
该材质在八十年代前的一百余年中始终占据耐磨材料的主导地位,优点:韧性极好,在强冲击条件下产生加工硬化;缺点:易塑性变形,不耐磨。已从非强冲击条件下应用的易损件(磨机衬板类)中退出,但是在强冲击负荷下应用的易损件中,仍保持不可替代的优势。
普通高锰钢以及为了提高屈服强度添加各种合金元素的合金高锰钢,在大型破碎机锤头、板锤、反击板、篦板、颚式破碎机颚板及圆锥破碎机内外锥等易损件中,占主导地位。超高锰钢仅限用于大型破碎机锤头和板锤。中锰钢也有部分应用。
2.合金钢系列
低碳中合金、中碳低合金、中碳中合金、低碳高合金等各种合金钢,由于其化学成分、热处理工艺可在很大范围内变化,最终产品的机械性能指标差距很大,硬度HRC40-60,冲击韧性ak10-100J/cm2,因此可根据易损件的应用工况条件,分析其主要磨损机制,优化和选择合金钢的化学成分和综合机械性能,达到最经济合理的选用。
中碳低合金钢的优点是:合金量少,生产成本较低,依靠水淬或油淬提高硬度,满足易损件的耐磨寿命。
中碳中合金钢的优点是:中等的合金含量使其基体组织得到固溶强化且有弥散碳化物,热处理工艺简单且稳定,综合机械性能较佳。与中碳低合金钢相比,即使硬度相同,耐磨性明显增高,但生产成本偏高。
低碳高合金钢的优点是:低碳、高合金的化学成分配合恰当的热处理工艺,可获得非常高的韧性和较高的硬度,对受冲击负荷较大、结构复杂的易损件具有绝对的优势,缺点是生产成本高。
3.抗磨白口铸铁系列
该系列有高铬铸铁、中铬铸铁、低铬铸铁、镍硬铸铁及高铬铸钢等品种。总体优点:硬度高,耐磨性好。缺点:韧性不足。
高铬铸铁(Cr14-30%)的耐磨性最好,应用范围最广,如中小型磨机衬板,球和段,小型破碎机锤头和板锤,立磨辊和盘等。大型磨机前配置了辊压机后,高铬铸铁即可扬长避短,充分发挥其优异的耐磨性,衬板使用寿命可达8年以上。
低铬铸铁(Cr1.5-3%)的硬度、韧性均大大低于高铬铸铁,主要应用于球、段以及细磨仓衬板,优点是生产成本低,缺点是应用范围窄,综合性能和抗磨指标一般。
中铬铸铁(Cr8-14%)仅用于铸球,降低铬含量,既可以降低生产成本,也可满足球的破碎率指标,市场中仍称之为高铬球。
三、水泥企业常用耐磨材料具体选用(本文以磨机为例)
1.粗磨仓衬板磨损机理及耐磨材料的选择
粗磨仓入磨料度为15mm-25mm,研磨体平均球径φ75mm左右,最大球径
φ90mm-lOOmm。磨机回转时,球和物料以较大的冲击力凿削衬板;球在下落的滑动或滚动中挤压物料,物料尖角切削衬板,因此粗磨仓衬板磨损机理是以高应力冲击凿削磨损为主,挤压切削为辅。
粗磨仓衬板要求材料有足够韧性,受切削磨损要求材料具有高硬度。根据磨损原理,材料硬度(Hm)应为物料硬度(Ha)的0.8倍以上,即Hm/Ha≥0.8,水泥熟料硬度为HV500-550,相当于HRC49-54。所以衬板材料硬度应在HRC50以上才耐磨。由于受高应力冲击凿削,冲击韧性ak≥10J/cm2才能不开裂,才满足使用要求。因此粗磨仓衬板应选择中碳中铬合金钢及其类似合金钢材料,硬度HRC48-55,冲击韧性akl5-20J/cm2,使用寿命可达2-3年。对于单螺孔衬板及沟槽衬板可参照相关标准选择高铬铸铁,使用寿命可达4-6年。对于φ3m以上的大型磨机衬板,应选择高韧性高铬铸铁,硬度HRC58-62,冲击韧性ak8-12J/cm2,使用寿命可达 6-10年。
2.细磨仓村板磨损机理及耐磨材料的选择
通过隔仓板进入到细磨仓的物料已变细,尖角变钝,细磨仓里的球或段直径仅为φ15mm-60mm,冲击力小,因此细磨仓衬板磨损机理是球的应力切削磨损。
细磨仓衬板可以选择硬度高、韧性低的耐磨材料。如高碳合金钢,高、中、低铬铸铁,抗磨球墨铸铁等材料,硬度HRC>50,冲击韧性ak4-6J/cm2均可使用。
磨机衬板不宜选择高锰钢。对粗磨仓而言,因为高锰钢的屈服强度低,易产生塑性变形,尺寸长的衬板会发生凸起变形,钢球的冲击也不能充分产生加工硬化,因此不耐磨。细磨仓衬板承受的冲击力更小,高锰钢的耐磨性更不能得到发挥。
3.磨头端衬板、隔仓板、出科篦板耐磨材料的选择
(1)磨头端衬板磨损机理及耐磨材料的选择
磨头端村板在粗磨仓进料端,物料粒度大,研磨体平均球径大,受磨球和物料的侧冲击力大,是以高应力冲击凿削磨损为主、切削冲刷为辅的磨损机理。因此磨头端衬板应选择韧性高耐冲击、硬度高抗切削的材料。以前采用高锰钢,由于所受冲击不足以充分使其产生加工硬化,硬度仅能达到HB350左右,受物料切削冲刷磨损严重,使用寿命低。如果选择中碳多元合金钢衬板,硬度HRC46-50,冲击韧性ak5 J/cm2,使用寿命可比高锰钢提高一倍。φ3.Om以上大型磨机磨头端衬板在径向上分2-4块,可选择高铬铸钢,高铬铸铁类耐磨材料,使用寿命可比高锰钢高3-4倍。
(2)隔仓板磨损机理及耐磨材料的选择
粗磨仓粉磨达到一定粒度的物料是通过隔仓板篦缝到细磨仓的。物料对隔仓板蓖缝进行挤压冲刷磨损,球和物料对隔仓板进行测冲击凿削磨损,并且隔仓板为悬臂梁式安装,受力情况恶劣。因此要求材料韧性要好,冲击韧性ak≥25 J/cm2,硬度HRC45-50。
高锰钢韧性好,但硬度低,不耐磨,并且易产生塑性变形,堵塞蓖缝,影响生产效率。
因此隔仓板应选择中碳中铬多元合金钢及类似合金钢材料。φ3.0m以上大型磨机隔仓板是分块制作的,可选择高铬铸钢、高韧性高铬铸铁类耐磨材料,使用寿命可比高锰钢提高2-3倍。
(3)出料篦板磨损机理及耐磨材料的选择
出料蓖板在磨机的出口,主要受小球或钢段的挤压切削磨损。因此以硬度为主选择材料,可选择各类高碳合金钢、高韧性抗磨球墨铸铁等。硬度HRC50-55,冲击韧性ak8-10 J/cm2,即可满足使用要求。
新型耐磨材料-Cr-Ti多元合金钢衬板,冲击韧性65-136 J/cm2,硬度HRC52-58,主要技术指标达到国外同类产品水平,其技术性能满足φ3.8m以上大型球磨机粗磨仓、细磨仓、磨头端衬板,隔仓板、出科蓖板工况条件的要求,应用范围广,寿命比高锰钢提高2-4倍,是替代高铬铸铁和传统中合金衬板的理想材料。
总之,使用厂家选择理想的耐磨材料,应该考虑以下两点。
第一,进行磨损失效分析,充分认识配件的工况条件,如采用干法还是湿法生产,受冲击负荷的大小,物料的种类,易磨性,粒度,物料的尖锐度等,依照磨损特性选择合适的材料。
第二,进行技术经济指标对比,如果价格高,但耐磨性提高比率远大于价格比率,则应该选择质优价高的,才能提高总体经济效益。
高铬铸铁热处理工艺
高铬铸铁热处理工艺 化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35 1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行 200~260℃的低温回火。 2、2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。 高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。 加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样? 要控制加热速度，最好在650? ?? ?750? ?? ?? ? 850? ?? ? 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC 成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。 我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26 做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58 我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。 工艺是1050淬火+250~350回火 金属耐磨材料在水泥企业的研究和应用 [摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。 [关键词] 金属耐磨材料水泥企业研究应用 一、金属耐磨材料的概述 材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。 当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。 当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。 金属耐磨材料一般都指的是耐磨钢,能抵抗磨料磨损的钢。这类钢还没有成为一个完全独立的钢种,其中公认的耐磨钢是高锰钢。 二、水泥企业主要使用的耐磨钢
球墨铸铁的热处理方式
除了可锻铸铁球墨铸铁退火将渗碳体分解为团絮状石墨外，铸铁的热处理目的在于两方面：一是改变基体组织，改善铸铁性能，二是消除铸件应力。值得注意的是：铸件的热处理不能改变铸件原来的石墨形态及分布，即原来是片状或球状的石墨热处理后仍为片状或球状，同时它的尺寸不会变化，分布状况不会变化。 一、时效 铸造过程中铸铁件由表及里冷却速度不一样，形成铸造内应力，若不消除，在切削加工及使用过程中它会使零件变形甚至开裂。为释放应力常采用人工时效及自然时效两种办法。将铸件加热到大约500~560℃保温一定时间，接着随炉冷取出铸件空冷，这种时效为人工时效；自然时效是将铸铁件存放在室外6~18个月，让应力自然释放，这种时效可将应力部分释放，但因用的时间长，效率低，已不太采用。 二、改善铸铁件整体性能为目的热处理 为改善铸铁件整体性能常有消除白口退火，提高韧性的球墨铸铁退火，提高球墨铸铁强度的正火、淬火等。 1.消除白口退火 普通灰口铸铁或球墨铸件表面或薄壁处在铸造过程中因冷却速度过快出现白口，铸铁件无法切削加工。为消除白口降低硬度常将这类铸铁件重新加热到共析温度以上(通常880～900℃)，并保温1～2h（若铸铁Si含量高，时间可短）进行退火，渗碳体分解为石墨，再将铸铁件缓慢冷却至400℃-500℃出炉空冷。在温度700-780℃，即共析温度附近不宜冷速太慢，以便渗碳体过多的转变为石墨，降低了铸铁
件强度。 2.提高韧性的球墨铸铁退火 球墨铸铁在铸造过程中此普通灰口铸铁的白口倾向大，内应力也较大，铸铁件很难得到纯粹的铁素体或珠光体基体，为提高铸铁件的延性或韧性，常将铸铁件重新加热到900-950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。过程中基体中的渗碳体分解出石墨，自奥氏体中析出石墨，这些石墨集聚于原球状石墨周围，基体全转换为铁素体。 若铸态组织由(铁素体＋珠光体)基体，以及球状石墨组成，为提高韧性，只需将珠光体中渗碳体分解转换为铁素体及球状石墨，为此将铸铁件重新加热到700-760℃的共析温度上下经保温后炉冷至600℃出炉变冷。 3.提高球墨铸铁强度的正火 球墨铸铁正火的目的是将基体组织转换为细的珠光体组织。工艺过程是将基体为铁素体及珠光体的球墨铸铁件重新加热到850-900℃温度，原铁素体及珠光体转换为奥氏体，并有部分球状石墨溶解于奥氏体，经保温后空冷奥氏体转变为细珠光体，因此铸件的强度提高。 4.球墨铸铁的淬火并回火处理 球墨铸造件作为轴承需要更高的硬度，常将铸铁件淬火并低温回火处理。工艺是：铸件加热到860-900℃的温度，保温让原基体全部奥氏体化后再在油或熔盐中冷却实现淬火，后经250-350℃加热保温回火，原基体转换为回火马氏体及残留奥氏体组织，原球状石墨形态不变。
球墨铸铁热处理方法之探讨
球墨铸铁热处理方法之探讨 陆卫倩：（上海电机学院机械工程学院，上海200240）中国铸造装备与技术4／2010 高级工程师，原任上海机床厂有限公司磨床研究所高级工程师，现任上海电机学院副教授，主要从事零件失效分析和金属材料热处理 本文详细介绍了球墨铸铁件的各种热处理工艺，并简单介绍了纳米技术在球墨铸铁件表面处理中的应用。从文献资料来看，经纳米技术表面处理后的球墨铸铁件具有良好的自润性、良好的耐磨性、良好的耐蚀性，因此是一种非常有前途的表面处理。 众所周知：热处理是一项改进金属材料品质的方法，借助热处理可以改变或影响铸铁的组织及性质，同时还可获得更高的强度、硬度和耐磨性等。铸铁热处理的种类繁多，但基本上可分成两大类：第一类是组织构造不会由热处理而发生变化或者也不应该发生改变的，第二类则是基本的组织结构发生变化者。第一种热处理主要是用于消除内应力，热处理后组织、强度及其它力学性质等没有因热处理而发生明显变化。第二种热处理能使基体组织发生明显的变化，这种热处理大致分为五类：①退火：其目的主要在于分解碳化物，降低铸铁的硬度，提高加工性能；②正火：其目的主要用于改进铸铁组织、获得均匀分布的力学性能；③淬火：其目的主要是为了获得比较高的硬度和表面耐磨性；④表面硬化处理：其目的主要是获得表面硬化层，同时得到较高的表面耐磨性；⑤析出硬化处理：其目的主要是为获得更高强度。 铸铁种类繁多，有灰口铸铁、白口铸铁、蠕墨铸铁、球墨铸铁等等，它们的组织结构也各不相同。一般根据凝固过程中的析出物———共晶石墨或共晶碳化物来分类:基体内主要含片状石墨者称之为灰铸铁，主要含碳化物者称之为白口铸铁。事实上白口铸铁由于具有很高的硬度与脆性用途较少；而灰铸铁的性质主要是由共晶石墨的形状与大小而定，这些析出的石墨无法经由热处理予以改进，因此具有非常低的强度及硬度。但若铁液添加镁及稀土金属能使石墨在凝固过程中以球状析出成为球墨铸铁，那么情况就有所不同。由于球墨铸铁其性质与基体相同的钢接近，故通过热处理可使强度、硬度明显提高，弹性模数、伸长率也有不同程度的提高。但是不同的热处理对球墨铸铁的作用完全不同，在工程上用的比较多的是退火、正火和析出硬化处理；事实上球墨铸铁同样可以通过调质、等温淬火处理以及渗氮、渗硼和低温气体碳氮共渗来改善其力学性能。下面就球墨铸铁的热处理方法予以探讨。 【1】球墨铸铁的常规热处理 1.1退火处理 若要提高球墨铸铁的韧性可采用退火处理。球墨铸铁在铸造过程中比普通灰口铸铁的白口倾向大，内应力也较大，球墨铸铁件很难得到纯粹的铁素体或珠光体基体。为提高球墨铸铁件的延性或韧性，可将球墨铸铁件重新加热到900～950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。在此过程中基体中的渗碳体会分解出石墨，奥氏体中会析出石墨，这些石墨集聚于原球状石墨周围，基体则全转换为铁素体，从而提高球墨铸铁的韧性。若铸态组织由（铁素体＋珠光体）为基体+球状石墨组成，那么只需将球墨铸铁件重新加热到700～760℃的共析温度上下经保温后炉冷至600℃出炉变冷，就能将珠光体中渗碳体分解转换为铁素体及球状石墨来提高其韧性。 1.2正火处理
高铬热处理工艺
高铬铸热处理工艺 化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35 1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行 200~260℃的低温回火。 2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。 高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。 加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样? 要控制加热速度，最好在650 750 850 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC 成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。 我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26 做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58 我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。 工艺是1050淬火+250~350回火 金属耐磨材料在水泥企业的研究和应用 [摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。 [关键词] 金属耐磨材料水泥企业研究应用 一、金属耐磨材料的概述 材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。 当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。 当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。
铸铁的热处理
铸铁的热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1) 去应力退火热处理； (2) 石墨化热处理； (3) 改变基体组织热处理。本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此 时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应 力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础 研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400C左右。基于这种认识，去应力退火的加热温度应是400C。但是，实践证明这个加热温度并不理想。近期的研究表明，合金
材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图8—1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图8—1灰铸铁应力变化曲线 在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。 从a点开始，粗杆冷却速度超过细杆，二者温差逐渐减小，应力随之减 小，到达b点时应力降为零。此后由于粗杆的线收缩仍然大于细杆，加上细杆进入共析转变后石墨析出引起的膨胀，粗杆中的应力转变为拉应力。 到达c点时粗杆共析转变开始，细杆共析转变结束，两杆温差再次增大， 粗杆受到的拉应力减小。 到达d点时，粗杆受到的拉应力降为零，粗杆所受到的应力又开始转变为压应力。 从e点开始，粗杆的冷却速度再次大于细杆，两杆的温差再次减小，粗 杆受到的压应力开始减小 到达 f 点时，应力再度为零。此时两杆仍然存在温差，粗杆的收缩速度仍然大于细杆，在随后的冷却过程中，粗杆所受到的拉应力继续增大。

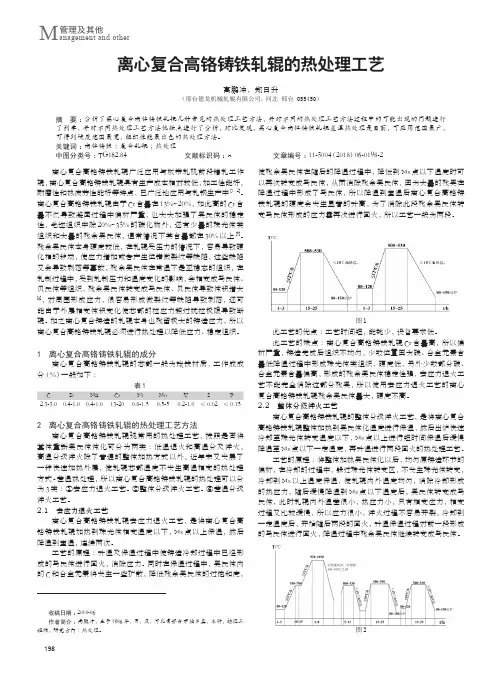

简述高铬铸铁轧辊的铸造和应用
简述高铬铸铁轧辊的铸造和应用 摘要：高铬铸铁轧辊现已广泛应用于热轧中宽带钢精轧机组前架及部分小型棒线、型钢精轧机组，以其良好的耐磨性和抗“斑带”性能广受用户的青睐。本文对高铬铸铁轧辊的铸造、热处理过程进行简要阐述，对使用中易出现的问题加以分析。 关键词：高铬铸铁轧辊、耐磨、抗“斑带”、铸造、热处理 一、高铬铸铁轧辊的生产方式 当前，几乎所有的高铬铸铁轧辊均采用离心铸造方式，只是离心机有水平式、立式和倾斜式3中形式。相比较“溢流法”等以前的生产方式，离心铸造可以使少量的高铬铸铁外壳迅速冷却，以便获得更加细小分散的碳化物组织，且生产效率进一步提高。 轧辊的芯部通常采用高强度球墨铸铁，由于外层的铬含量较高，芯部成份中的硅含量和镍含量应较普通轧辊适当提高，以便减少芯部组织中碳化物含量、增强芯部强度。 通常情况下，为防止外层含量较高的铬成份在浇注芯部时向芯部扩散，要在外层浇注完毕时择机浇入过渡层，过渡层铁水可采用中铬铸铁、半钢、灰铸铁等材料。浇入的时间、温度和铁水量要进行严格控制。二、高铬铸铁轧辊的冶金性能 在Fe-Cr-C合金中，如果铬的含量超过15%，渗碳体就会变得不稳定，其将会被具有复杂结构的六边形碳化物M7C3代替，该种碳化物被称为铬碳化物，主要成分为铬和铁，可能含有少量的其它合金元素。高铬铸铁轧辊外层材质的基本特征是显微组织中共晶碳化物以(Cr，Fe)7C3型为主，其显微硬度为1500-1800HV,而渗碳体的显微硬度为1000-1200HV,这也是高铬铸铁轧辊有较强耐磨性能的原因。高铬铸铁轧辊的主要化学成分(%)为：C2.2～3.4，Cr10～25，Mo0.3～4，Ni0.3～3.0。铬碳比(Cr／C)决定了高铬铸铁外层组织中碳化物的类型，C、Cr、Mo等元素的含量决定了碳化物的数量。Ni和Mo的作用一方面是强化基体，另一方面是增加基体组织的淬透性。 对Fe-Cr-C合金系的研究大多基于以下Fe-Cr-C合金相图 生产工艺高铬铸铁一般采用感应电炉或电弧炉熔炼，常用的原料为生铁、废钢、回炉料、铬铁、钼铁，
铸铁热处理
铸铁热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1)去应力退火热处理；(2)石墨化热处理；(3)改变基体组织热处理。本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础 研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。基于这种认识，去应力退火的加热温度应是400℃。但是，实践证明这个加热温度并不理想。近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图1 灰铸铁应力变化曲线
改善高铬铸铁加工性能的热处理工艺
文章编号:C N23-1249(2004)04-0051-03 收稿日期:2004-03-10 作者简介:龚正春(1962-),男,江苏启东人,高级工程师,从事核电材料,铸造材料锅炉及压力容器材料的科研工作。 改善高铬铸铁加工性能的热处理工艺 龚正春 (哈尔滨锅炉厂有限责任公司,黑龙江哈尔滨150046) 摘 要:高铬铸铁在磨损工况下有优良的耐磨性,主要是由于其基体为马氏体组织,碳化物类型为6方晶系的 (Fe.Cr )7C 3,碳化物呈6角棒状、针状、条状分布,显著地改善了材质的力学性能。通过磨损试验证明高铬铸铁 耐磨性好,成本低。与稀土高铬镍氮相比,成本降低60%,与钨铬合金相比,成本降低70%。关键词:高铬铸铁;K mT Cr25;热处理中图分类号:TG 143.9 文献标识码:A H eat T reatment T echnique of Improving H igh Cr C ast Iron Process Property G ONG Zhengchun (Harbin Boiler C o.,Ltd.,Harbin 150046,China ) Abstract :The reas on why high Cr cast iron have excellent wear resistant properties under the wear w ork 2ing condition is that its matrix is martensite microstructure and carbide type is (Fe ,Cr )7C 3,the shape of which is six horny bar 、acicular and strip ,therefore the mechanical properties of material is im proved obvi 2ous.The wear resistant property of high Cr cast iron is proved to be g ood and cost is low through wear test.C om pared to rare earth high Cr -Ni -N ,cost falls 60%;C om pared to W -Cr alloy ,cost falls 70%. K eyw ords :high Cr cast iron ;K mTCr25;heat treatment 0 引 言 国外抗磨合金的发展大致可分为3代:第一代是普通白口铁和锰钢,第二代是镍—铬低合金马氏体白口铁,第三代则是高铬铸铁。 根据某由厂要求,我们决定选取含(Fe.Cr )7C 3的马氏体基体的高铬白口铸铁,通过本文的一系列热处理试验,解决了K mTCr25白口铸铁的加工问题,而加工问题目前在我国耐磨材料中还没有得到很好的解决。 1 试验材料及方法 使用400kg 可控硅中频电炉,用镁砂捣制炉衬,加石灰石进行保护、炉料采用铸造生铁(Z14)、废钢(A 3)、微碳铬铁(FeCr6、FeCr10)和高铬铸铁的回炉铁。渗碳剂采用碳精棒和电石,脱碳剂采用电石,脱硫剂采用苏打,去气剂采用冰晶石粉,集渣剂采用珍珠岩粉。出炉温度1550℃,浇注温度1450℃,线收缩为1.8%～1.9%,浇注系统采用压边浇口、底注法。试验用料化学成分如表1,其中P ≤0.050%。 第4期2004年11月 锅 炉 制 造BOI LER M ANUFACT URI NG N o.4 N ov.2004
高铬铸铁的热处理
高铬铸铁的热处理 1. 退火 由于高铬制品其铸态硬度较高，为改善工件的机械加工性能，所有毛坯必须进行必要的软化退火处理。 具体工艺( 以壁厚不超过100mm且外形较复杂铸件为例) 如下。 首先将需处理工件在室温下装入热处理炉，然后随炉缓慢升温至400 ℃左右进行保温1 ～2h，随后将炉温升至600 ℃再进行保温1 ～2h，之后以不超过150 ℃/ h的温升速度，将炉温快速升至950 ℃后进行2 ～3h 的保温，而后停止加热，待炉温自然降至820 ℃左右，此后可控制电炉以10 ～15 ℃/ h 的温降速度将炉温降至700 ～720 ℃，并在此温度保温4 ～6h ( 工件越厚其保温时间应越长) 后停炉，工件可视情况随炉冷却或出炉置于静止的空气中冷却至室温( 以获得珠光体基体，满足性能要求，便于切削加工) 。 具体生产中，若所处理工件形状较为简单，也可采用较快速的退火工艺，即在温升至950 ℃并保温3h 后停炉，之后可随炉冷却至400 ℃左右，然后打开炉门，继续冷却至300 ℃以下，工件即可出炉空冷。 工件退火后可进行机械加工，由于高铬白口铸铁在淬火过程中尺寸变化比铸钢和灰铸铁小的多，一般无须矫正尺
寸，对于按工艺要求需磨削加工的工件所留磨削量也可很小。 2. 淬火 将机械加工后的工件室温装炉，以小于80 ℃/ h 的温升速度将炉温升至600 ℃( 若工件较厚或形状较复杂，可在温升至300 ℃、400 ℃、500 ℃、600 ℃时分别给予0. 5h 的保温) ，之后以不超过150 ℃/ h 的温升速度将炉温升至淬火温度950 ～980 ℃后进行保温，保温时间为2～4h ( 视工件厚薄不同保温时间有所差别，越厚保温时间越长) ，而后将工件快速出炉进行空冷，若遇环境气温较高，淬火时应辅以强风和水雾喷洒，以强化冷却，淬火工艺曲线如图2 所示。 3. 回火 为降低铸件残余应力和脆性，并保持其淬火得到的高硬度和耐磨性，同时也使马氏体得以回火，以及残余奥氏体有所减少，应对淬火后的工件再进行230 ～260 ℃的回火处理。具体工艺为: 将工件在室温状态下装炉，再升温至230 ～260 ℃，保温3 ～6h，之后出炉空冷。
铸铁的热处理工艺
铸铁的热处理工艺 newmaker 铸铁的热处理和钢的热处埋有相同之处 ，也有 不同之处。铸铁的热处理一般不能改善原始组织中石墨的形态和分布状况。对灰口铸铁来说，由于片状石墨所引起的应力集中效应是对铸铁性能起主导作用的困素，因此对灰口铸铁施以热处理的强化效果远不如钢和球铁那样显著。故友口铸铁热处理工艺主要为退火、正火等。对于球铁来说，由于石墨呈球状，对基体的割裂作用大大减轻，通过热处理可使基作组织充分发挥作用，从而可以显著改善球性的机械性能。 故球铁像钢一样，其热处理工艺有退火、正火、调质、多温淬火、感应加热淬火和表面化学热处理等。 1.消除应力退火 由于铸件壁厚不均匀，在加热，冷却及相变过程中，会产生效应力和组织应力。另外大型零件在机加工之后其内部也易残存应力，所有这些内应力都必须消除。去应力退火通常的加热温度为500～550℃保温时间为2～8h ，然后炉冷（灰口铁）或空冷（球铁）。采用这种工艺可消除 铸件内应力的90～95％，但铸铁组织不发生变化。若温度超过550℃或保温时间过长，反而会引起石墨化，使铸件强度和硬度降低。 2.消除铸件白口的高温石墨化退火 铸件冷却时，表层及薄截面处，往往产生白口。白口组织硬而脆、加工性能差、易剥落。因此必须采用退火（或正火）的方法消除白口组织。退火工艺为：加热到550－950℃保温2～5 h ，随后炉冷到 500—550℃再出炉空冷。在高温保温期间 ，游高渗碳体和共晶渗碳体分解为石墨和A ，在随后护冷过程中二次渗碳体和共析渗碳体也分解，发生石墨化过程。由于渗碳体的分解，导致硬度下降，从而提高了切削加工性。 3.球铁的正火 球铁正火的目的是为了获得珠光体基体组织，并细化晶粒，均匀组织，以提高铸件的机械性能。有时正火也是球铁表面淬火在组织上的准备、正 火分高温正火和低温正火。高温正火温度一般不超过950～980℃，低温正火一般加热到共折温度区间820～860℃。正火之后一般还需进行四人处理，以消除正火时产生的内应力。
灰铸铁的热处理
灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力，稳定其几何尺寸，减少或消除切削加工后产生的畸变，需要对铸件进行去应力退火。 去应力退火温度的确定，必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时，即可能发生部分渗碳体的石墨化和粒化，使强度和硬度降低。当含有合金元素时，渗碳体开始分解的温度可提高到650℃左右。 通常，普通灰铸铁去应力退火温度以550℃为宜，低合金灰铸铁为600℃，高合金灰铸铁是可提高到650℃，加热速度一般选用60～120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢，以免产生二次残余内应力，冷却速度一般控制在20～40℃/h，冷却到200～150℃以下，可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度，改善加工性能，提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时，可进行低温石墨化退火；当铸件中共晶渗碳体数量较多时，须进行高温石墨化退火。 （1）低温石墨化退火，铸铁低温退火时会出现共析渗碳体石墨化与粒化，从而使铸件硬度降低，塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度，保温一段时间使共析渗碳体分解，然后随炉冷却。
（2）高温石墨化退火，高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度，使铸铁中的自由渗碳体分解为奥氏体和石墨，保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性，或作为表面淬火的预备热处理，改善基体组织。一般的正火是将铸件加热到Ac上限+30～50℃，使原始组织转变为奥氏体，保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体，则必须先加热到Ac1上限+50～100℃的温度，先进行高温石墨化以消除自由渗碳体在正火温度范围内，温度愈高，硬度也愈高。因此，要求正火后的铸铁具有较高硬度和耐磨性时，可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量，从而对硬度产生影响。冷速愈大，析出的铁素体数量愈少，硬度愈高。因此可采用控制冷却速度的方法）（空冷、风冷、雾冷），达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30～50℃的温度，一般取850～900℃，使组织转变成奥氏体，并在此温度下保温，以增加碳在奥氏体中的溶解度，然后进行淬火，通常采用油淬。 对于形状复杂或大型铸件应缓慢加热，必要时可在500～650℃预热，以避免不均匀加热而造成开裂。 随奥氏体化温度升高，淬火后的硬度越高，但过高的奥氏体化温度，不但增加铸铁变形和开裂的危险，并产生较多的残留奥氏体，使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。
高铬合金耐磨铸铁生产技术
高铬合金耐磨铸铁生产技术（转 一、高铬铸铁的熔炼 1. 高铬铸铁化学成分( 见下表) 2. 原料要求 另外，还需工业纯铜和废旧电极块( 用于调整碳含量) 等。 3. 熔炼工艺要求 ( 1) 出炉温度高铬铸铁的熔点比一般铸铁高，约为1200 ℃，出炉温度约为1500 ℃，熔炼选用中频感应电炉。 ( 2) 炉衬采用酸性或碱性炉衬均可，炉衬的配比、打结、烘干和烧结均按常规工艺进行。 ( 3) 装料一般按正常顺序加料，先将灰生铁、钼铁等难熔铁合金装入炉底，而后将废钢等按照下紧上松的原则装填( 有助于塌料) 。 ( 4) 送电熔化将电炉功率调至最大进行熔化，由于Cr 的熔炼损耗较大( 约5 % ～15 %) ，故铬铁应在最后加入，通常是待废钢全部熔化后加入烤红的铬铁。 ( 5) 脱氧待金属炉料全部熔化并提温至1480 ℃后，再加入锰铁、硅铁及铝进行脱氧。 ( 6) 浇注在中频感应炉中熔化，温度不必太高，温度达到1480 ℃时即可出炉，铁液在包内应停留一段时间进行镇静，视工件大小不同可在1380 ～1410 ℃之间进行浇注。 二、生产工艺要点
(1) 高铬铸铁铸造性能较差，其热导率低，塑性差，收缩量大，且有大的热裂和冷裂倾向，在铸造工艺上要将铸钢和铸铁的特点结合起来考虑，必须充分注意铸件的补缩问题，其原则与铸钢件相同( 采用冒口和冷铁，且遵循顺序凝固原理) 。由于合金中铬含量高，易在铁液表面结膜，所以看起来铁液流动性差，但实际上流动性较好。 ( 2) 造型宜采用水玻璃硅砂等强度高且透气性好的砂型，涂料应采用耐火度高的高铝粉或镁粉与酒精混合拌制。另外，为获得细晶粒组织和好的表面质量，在铸件外形不太复杂的情况下，金属型铸造也被广泛采用。 ( 3) 高铬铸铁的收缩量与铸钢相近，模样制作上其线收缩率可按1. 8 % ～2 % 进行计算。在砂型制作上，其冒口大小可按碳钢的规定进行计算，而浇注系统则按灰铸铁计算，但需把各截面积增加20 % ～30 % 。浇冒口的选择应注意两个方面: 一是要保证铸件工作带( 使用部位) 的质量; 二是要尽量提高铸件的成品率。 ( 4) 由于高铬铸件的冒口不易切除，因此造型时在冒口形式上宜采用侧冒口或易割冒口。 ( 5) 在具体零件的铸造工艺设计上，要注意不能让铸件出现受阻收缩，以免造成开裂。另外，浇注后开箱温度过高也极易造成铸件开裂，540 ℃以下的缓冷是十分必要的，应使铸件在铸型中充分冷却，然后再开箱清砂，或开箱后先勿清砂而堆在一起( 铸件、浇冒系统等) 围干砂缓冷。开箱周围环境必须保持干燥，不得潮湿有水，否则极易造成铸件裂纹。 ( 6) 浇注温度要低，有利于细化树枝晶和共晶组织，而且可避免出现因温度过高而造成的收缩过大及表面粘砂等缺陷。浇注温度一般比其液相线( 1290 ～1350 ℃) 高55 ℃左右，轻小件一般控制在1380 ～1420 ℃，壁厚100mm以上的厚重件控制在1350 ～1400 ℃。 三、高铬铸铁的热处理 1. 退火 由于高铬制品其铸态硬度较高，为改善工件的机械加工性能，所有毛坯必须进行必要的软化退火处理。 具体工艺( 工艺曲线见图1 ，以壁厚不超过100mm且外形较复杂铸件为例) 如下。 首先将需处理工件在室温下装入热处理炉，然后随炉缓慢升温至400 ℃左右进行保温1 ～2h，随后将炉温升至600 ℃再进行保温1 ～2h，之后以不超过150 ℃/ h的温升速度，将炉温
铝合金铸件热处理操作规程
铝合金铸件热处理操作规程 所属分类：生产管理制度作者：[] 发布日期：2005-9-19 【字体：大中小】 1 定义及其目的 热处理就是选用某一热处理规范，控制加热速度，升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金组织。其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性。 2 热处理工艺分类 2．1 退火： 2．1．1 定义：退火就是将铝合金铸件加热到较高温度（一般300℃左右），保温一定时间，随炉冷却到室温的工艺。 2．1．2 目的：消除内应力，稳定尺寸，减少变形，增大塑性。 2．2 固溶处理： 2．2．1 定义：固溶处理就是把铸件加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却。 2．2．2 目的：提高铸件的强度和塑性，改善合金的耐腐蚀性能。 2．3 时效处理： 2．3．1 定义：时效处理就是将铸件加热到某一温度，保温一定时间后出炉，在空气中缓慢冷却到室温的工艺。 2．3．2 分类： 2．3．2．1 不完全人工时效：它是采用比较低的时效温度或较短的保温时间，目的是为了获得优良的综合力学性能，即比较高的强度，良好的塑性和韧性。 2．3．2．2 完全人工时效：它是采用较高的时效温度和较长的保温时间。目的：获得最大的硬度，即得到最高的抗拉强度。 2．3．2．3 过时效：它是加热到更高温度下进行。目的：得到好的抗应力腐蚀性能或比较稳定的组织和几何尺寸。 3 热处理状态代号及意义参见下表： 表1 热处理状态代号、名称及特点 4 热处理工艺参数参见表2：
注：表中未注明要求的，表示可通用于任何情况。 5 热处理操作要点： 5．1 热处理用炉的准备： 5．1．1 检查热处理用炉及辅助设备。如供电系统、空气循环用风扇，自控仪表及热电偶插放位置是
高铬铸铁铸造工艺
锤头高铬铸铁铸造工艺 高铬铸铁化学成分设计：（一般采用亚共晶高铬铸铁） 1、工艺上常常通过调整碳含量来达到改变碳化物数量。 2、不含其他合金元素的高铬铸铁，空淬能淬透的最大直径为20mm，要提高淬透性，必须加入合金元素。 3、锰剧烈降低Ms，会使高铬铸铁在淬火后有较多的残留奥氏体，因此，一般控制在1.0%以下。 4、铜降低Ms，会造成许多的残留奥氏体，因此，一般控制在1.5%以下。 5、由于V价格高，通常只适用于不易热处理的铸件。 6、硅提高Ms，会减少残留奥氏体，同时降低淬透性，因此，一般应控制。 7、高铬铸铁感应炉熔炼温度1480℃，已经足够，不必太高。 8、高铬铸铁浇注温度不希望太高，以免收缩过大和粘砂。浇注温度厚大件1350-1400℃，（一般件1380-1420℃）。高的浇注温度加重冒口下的缩孔，而且会造成浓密的显微缩松，同时使晶粒组织粗大。 9、高铬铸铁模型收缩率2%。 10、高铬铸铁冒口尺寸按碳钢设计，浇注系统按灰铸铁设计。采用气割法切割浇冒口，容易产生热裂纹，故设计时采用易割冒口或者侧冒口，采用敲击法去除。 11、高铬铸铁寿命短的原因，不是金相不合格，而是，铸件
内存在缩孔、气孔、夹杂等铸造缺陷，因此必须足够重视铸造工艺。 12、高铬铸铁容易开裂。在铸造工艺设计上注意不让铸件收缩受阻，以免造成开裂。 13、高铬铸铁铸件在铸型中应充分冷却，然后开箱。开箱过早，开箱温度过高，是铸件开裂的主要原因。 14、高铬铸铁采用金属型铸造时，浇注温度应保持在150℃以上，以免铸件冷却太快开裂。 15、高铬铸铁采用高温空淬，中低温回火的热处理，获得高硬度的马氏体基体。 16、高铬铸铁在热处理前的铸态基体组织取决于铸态冷却速度的高低。冷却速度高时通常为奥氏体基体：随冷却速度降低逐渐开始析出部分马氏体、珠光体和奥氏体的混合物。：冷却速度进一步降低，可能获得珠光体基体的组织。 17、高铬铸铁一般根据铬含量和零件壁厚选择最佳淬火温度。淬火温度越高，淬透性越高，但淬火后形成残留奥氏体数量有可能越多。Cr15高铬铸铁的淬火温度940-970℃，Cr20高铬铸铁的淬火温度960-1010℃。保温时间根据壁厚选择。一般2-4h,壁厚零件4-6h。 18空淬后的高铬铸铁存在较大的内应力，应尽快进行回火热处理。 19、对一些形状复杂、壁厚形成悬殊的高铬铸铁铸件应严格
可锻铸铁与球墨铸铁
湘西民族职业技术学院备课用纸
可锻铸铁，由一定化学成分的铁液浇注成白口坯件，再经退火而成的铸铁，有较高的强度、塑性和冲击韧度，可以部分代替碳钢。可锻铸铁白口铸铁通过石墨化退火处理得到的一种高强韧铸铁。有较高的强度、塑性和冲击韧度，可以部分代替碳钢。它与灰口铸铁相比，可锻铸铁有较好的强度和塑性，特别是低温冲击性能较好，耐磨性和减振性优于普通碳素钢。这种铸铁因具有-定的塑性和韧性，所以俗称玛钢、马铁，又叫展性铸铁或韧性铸铁。 8.2.1 可锻铸铁化学成分 首先浇注成白口铸铁件,然后经可锻化退火(可锻化退火使渗碳体分解为团絮状石墨)而获得可锻铸铁件。可锻铸铁的化学成分是： wC=2.2%～2.8%，wSi=1.0%～1.8%，wMn=0.3%～0.8%，wS≤0.2%，wP≤0.1%。可锻铸铁的组织有二种类型： （1）铁素体(F)+团絮状石墨(G)； （2）珠光体(P)+团絮状石墨(G)。 8.2.2 可锻铸铁的性能及用途 1. 可锻铸铁的性能 白口铸铁的切削加工性能极差，但是经过高温回火后，有较高的强度和可塑性，可以切削加工。由于可锻铸铁中的石墨呈团絮状，对基体的割裂作用较小,因此它的力学性能比灰铸铁高，塑性和韧性好，但可锻铸铁并不能进行锻压加工。可锻铸铁的基体组织不同，其性能也不一样，其中黑心可锻铸铁具有较高的塑性和韧性，而珠光体可锻铸铁具有较高的强度，硬度和耐磨性。 2. 可锻铸铁的用途 黑心可锻铸铁的强度、硬度低，塑性、韧性好，用于载荷不大、承受较高冲击、振动的零件。 珠光体基体可锻铸铁因具有高的强度、硬度，用于载荷较高、耐磨损并有一定韧性要求的重要零件。 8.2.3 可锻铸铁的牌号表示方法 1. 牌号表示方法 可锻铸铁的牌号是由“KTH”（“可铁黑”三字汉语拼音字首）或“KTZ”
铸铁的热处理
铸铁的热处理
铸铁的热处理 按工艺目的不同，铸铁热处理主要可以分为以下几种： (1)去应力退火热处理； (2) 石墨化热处理； (3) 改变基体组织热处理。 本章简要介绍上述热处理工艺的理论基础和工艺特点。 第一节去应力退火热处理 去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。 一、铸造残留应力的产生 铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。 铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。 二、去应力退火的理论基础
研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。基于这种认识，去应力退火的加热温度应是400℃。但是，实践证明这个加热温度并不理想。近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。 为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。图8─1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。 图8─1 灰铸铁应力变化曲线 在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。 从a点开始，粗杆冷却速度超过细杆，二者温差逐渐减小，应力随之减小，到达b点时应力降为零。此后由于粗杆的线收缩仍然大于细杆，加上细杆进入共析转变后石墨析出引起的膨胀，粗杆中的应力转变为拉应力。 到达c点时粗杆共析转变开始，细杆共析转变结束，两杆温差再次增大，粗杆受到的拉应力减小。
球墨铸铁的热处理
球墨铸铁的热处理 目前球墨铸铁所采用的热出库工艺有：消除内应力的低温退火；高温石墨化退火；低温石墨化退火；正火与回火；淬火与回火；等温淬火等。球墨铸铁的表面淬火正在扩大应用。对球墨铸铁的化学热处理也在研究应用。 1 球墨铸铁消除内应力的低温退火 球墨铸铁与灰口铸铁比较，容易产生较高的内应力，一般高1-2倍，与白口铸铁的内应力差不多。 消除内应力低温退火的工艺过程是：将铸铁加热到Ac1以下某一温度，保温一段时间，然后随炉缓慢冷却使铸铁完全过渡到稳性温度范围，至200-250℃即出炉空冷。 球墨铸铁消除内应力的倾向性与金属基体有关，珠光体球墨铸铁比铁素体基体为小。例如当退火温度为600℃时，对于珠光体+铁素体和铁素体基体的球墨铸铁保温15小时后可完全消除内应力。而对于珠光体基体的球墨铸铁，要完全消除内应力保温时间长达63小时。但都比钢的消除倾向大。 在保温的前2-3小时内消除内应力的效果最为显著。退火温度愈高，则内应力消除的愈快，愈安全。 目前工厂一般按下述工艺进行：加热速度控制在60-120℃/小时的范围内。避免产生新的内应力。加热温度一般控制在550-650℃之间。对于珠光体基体的球墨铸铁，考虑到当加热温度超过600℃后，可能发生共析渗碳体的石墨化和粒化。所以加热温度适当降低为550-620℃为宜。保温时间为2-8小时。然后随炉缓冷（冷却速度为30-60℃/小时）至200-250℃出炉空冷。采用该工艺退火，可消除铸件中残余应力之90-95%。 2球墨铸铁的高温石墨化退火 球墨铸铁具有较大的向心倾向性。在生产过程中常常由于化学成分选择不当，球化剂加入量过多或孕育剂量不足而造成铸件中出项大量的奥氏体或自由渗碳体；有时由于球墨铸铁中磷量过高或磷的严重偏析倾向，甚至在含磷量为0.05%时就会出现磷共晶。当自由渗碳体和磷共晶总量超过3%时，就使铸件的机械性能变坏，加工困难。在这种情况下就必须采用高温石墨化的方法来予以消除。球墨铸铁高温石墨化退火的工艺是：将铸铁件加热至Ac3+(30-50℃)，保温一段时间进行第一阶段石墨化，然后根据对球墨铸铁基体要求的不同采用不同的冷却方式。加热温度一般为900-960℃。保温时间一般为1-4小时。 高温石墨化以后的冷却，则是根据对球墨铸铁基体的组织要求而定。如果要求获得高韧
高铬铸铁的熔炼
一、高铬铸铁的熔炼 1. 高铬铸铁化学成分( 见下表) 2. 原料要求 另外，还需工业纯铜和废旧电极块( 用于调整碳含量) 等。 3. 熔炼工艺要求 ( 1) 出炉温度高铬铸铁的熔点比一般铸铁高，约为1200 ℃，出炉温度约为1500 ℃，熔炼选用中频感应电炉。 ( 2) 炉衬采用酸性或碱性炉衬均可，炉衬的配比、打结、烘干和烧结均按常规工艺进行。 ( 3) 装料一般按正常顺序加料，先将灰生铁、钼铁等难熔铁合金装入炉底，而后将废钢等按照下紧上松的原则装填( 有助于塌料) 。 ( 4) 送电熔化将电炉功率调至最大进行熔化，由于Cr 的熔炼损耗较大( 约 5 % ～15 %) ，故铬铁应在最后加入，通常是待废钢全部熔化后加入烤红的铬铁。 ( 5) 脱氧待金属炉料全部熔化并提温至1480 ℃后，再加入锰铁、硅铁及铝进行脱氧。 ( 6) 浇注在中频感应炉中熔化，温度不必太高，温度达到1480 ℃时即可出炉，铁液在包内应停留一段时间进行镇静，视工件大小不同可在1380 ～1410 ℃之间进行浇注。 二、生产工艺要点 (1) 高铬铸铁铸造性能较差，其热导率低，塑性差，收缩量大，且有大的热裂和冷裂倾向，在铸造工艺上要将铸钢和铸铁的特点结合起来考虑，必须充分注意铸件的补缩问题，其原则与铸钢件相同( 采用冒口和冷铁，且遵循顺序凝固原理) 。由于合金中铬含量高，易在铁液表面结膜，所以看起来铁液流动性差，但实际上流动性较好。 ( 2) 造型宜采用水玻璃硅砂等强度高且透气性好的砂型，涂料应采用耐火度高的高铝粉或镁粉与酒精混合拌制。另外，为获得细晶粒组织和好的表面质量，在铸件外形不太复杂的情况下，金属型铸造也被广泛采用。
