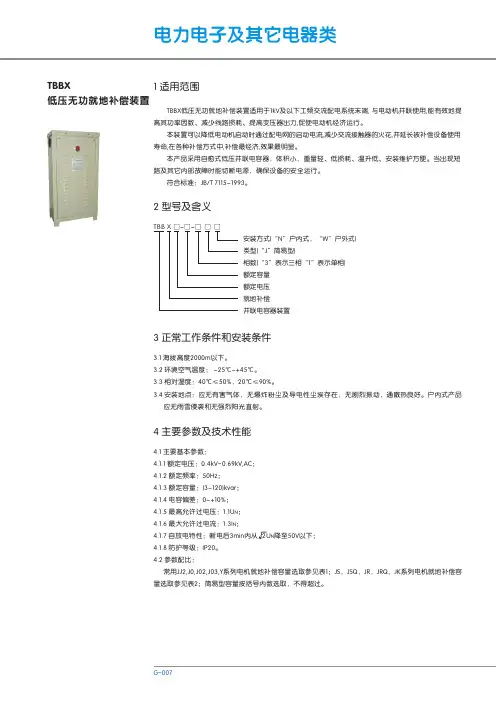

低压无功补偿装置技术改造及应用
低压无功补偿装置技术改造及应用
摘要：当今企业用电中，都存在功率因素偏低的现象，导致用电设备利用率较低，电能损耗大成本增加，尤其大量使用电动机、整流装置、变频器等用电设备，对低压配电系统造成损耗及污染极大。基于电网无功消耗及配电系统污染的状况，在低压配电系统中广泛采用并联电容器对其进行无功补偿。
关键词：无功补偿装置电容器电抗器功率因素
1、改造前的介绍
公司改造前的配电系统及无功补偿方法。公司由不同的两路电源分别供给一号变（容量为400KV A）、二号变（容量为250KV A）。一号变压器给环保车间、动力车间、一车间、三车间等区域供电；二号变压器单独给二车间供电。无功补偿装置均采用接触器手动补偿，补偿方式均采用集中补偿，电容器容量分别为132Kvar、80Kvar，功率因素0.78左右。
2、改造方案制定
2.1 电容器的补偿方法的制定
根据配电室的位置，制定一号变压器及二号变压器的总配电室采用集中自动补偿，另外三车间配电室距总配电室较远在三车间增加一面无功补偿配电柜。
随着科学技术的进步和人民生活水平的提高，配电系统结构日益复杂，对电网污染越来越严重，谐波对电容器使用寿命影响较为严重，将配电系统进行简化，将配电系统简化容量简化为变压器容量Sn，所有非线性负载容量Gh，将Gh/Sn 的比值，即非线性负载占总容量的比例作为补偿类型的选型依据。
（1）当Gh/Sn25%时，表示系统谐波污染非常严重，应采用调谐型无功功率补偿装置。调谐型无功功率补偿方案由调谐电抗器和耐谐型电容器组成。柜，也采用就地自动补偿方式；二车间采用集中自动补偿方式。
2.2 电容器容量的计算
根据供电营销规定，功率因素为0.9的标准，经过查阅资料功率补偿设计一般为0.95，经过完全退出无功补偿装置观察了一周，拟定补偿前按照0.76进行确定电容器的容量，经查阅资料从0.76补偿到0.96时，每千瓦需要0.56千乏，经过计算一号变、二号变安装的电容器的容量应分别为224Kvar、140Kvar。考虑以上的补偿方法及各个车间的负荷分配情况（三车间负荷为150KW左右），在总配电室安装电容器的容量为140Kvar（14Kvar×10），二车间配电室安装电容器的容量为140Kvar（14Kvar×10），三车间配电室安装原来安装在二车间那组电容器。
2.3 串联电抗器的选型
现有国标推荐采用电抗率为4.5%—6%，调谐频率为215Hz的调谐补偿方案，可以抑制和减少5次以上谐波污染；推荐采用电抗率为12%，调谐频率为135Hz 的调谐补偿方案，可以抑制和减少3次及以上的谐波污染。根据我公司负荷90%以上是电动机，因此采用调谐型无功功率补偿装置，采用525V的电容器。经过对电抗率为6%（与12%）计算总配电室安装电抗器容量为8.4mH（16.8mH），二车间配电室安装电抗器容量为8.4mH（16.8mH），三车间配电室安装电抗器容量为4.8mH（8.4mH）。考虑安装空间最后选择电抗率为6%。
2.4 其他的选型
随着电气智能化程度的提高采用自动补偿方式，考虑投切装置的投切频繁选
低压无功补偿在配电台区中的应用
低压无功补偿在配电台区中的应用 发表时间：2018-08-22T10:34:27.173Z 来源：《电力设备》2018年第14期作者：惠三军 [导读] 摘要：在我国电力系统的发展道路中低压无功补偿技术在配电台区中的应用范围越来越广，但是在部分地区还存在着低压配电台区使用的线路不符合标准、线路损耗过大以及电压过低等具体问题。本文主要针对线路损耗的问题使用低压无功补偿技术进行合理地改进，进而对功率低以及质量差等电力方面的问题提出改进措施，为防止电能的过度消耗提供保障，最后对低压无功补偿技术在应用效果进行分析。 （国网山东省电力公司诸城市供电公司山东潍坊 262200） 摘要：在我国电力系统的发展道路中低压无功补偿技术在配电台区中的应用范围越来越广，但是在部分地区还存在着低压配电台区使用的线路不符合标准、线路损耗过大以及电压过低等具体问题。本文主要针对线路损耗的问题使用低压无功补偿技术进行合理地改进，进而对功率低以及质量差等电力方面的问题提出改进措施，为防止电能的过度消耗提供保障，最后对低压无功补偿技术在应用效果进行分析。 关键词：低压无功；智能配电台区；电压质量；电能损耗 无功补偿为电网的安全运行提供了必要的保障，并且在电网供电的质量以及产生的经济效益方面也占据了重要的地位。近些年来我国已经社会各方面对高压无功补偿的关注程度逐渐提高，但是由于低压配网的构造比较繁琐导致人们对其的重视程度不够，再加上较大功率电器的大规模使用，造成了配电网的电力负担明显加重而无法保证电力供应的效率和质量，因此在配电台区中使用低压无功补偿的装置对于电网的建设有着极其重要的意义。 一、装置介绍 （一）装置简介 一般的补偿装置的容量可以分为从二级到四级不等，由于分组较少并且每一级之间的跳跃程度过于明显，造成运行期间的安全性能得不到保障，容易出现不平衡的情况，因此有必要对传统的补偿装置进行合理地调整。 低压无功补偿装置的构造如图1所示，主要由负荷开关、智能时间继电器、熔断器以及交流接触器等部件组成。最新研发的补偿装置的容量可以分为36级，如图2所示，电容器部件可以在每两根相线之间进行补偿，极大程度地提升了装置的便捷程度[1]。 （二）运行原理 在低压无功补偿装置的运行过程中，电容可以在每两根相线之间进行转移有功并且能够在相线之间与零线中连接数量不等的电容器，不仅能够把其功率因数补偿到0.94或者高于0.94并且能够原本负荷不平衡的电流调整至其额定电流的使用范围之内，能够在较大程度上解决传统负荷不均衡的状况。 （三）新型补偿装置的收益概算 假设配电台区在一年的使用中以大容量运行时间t1大约为3个月，小容量t2运行时间大约为9个月，而低压无功补偿的容量按照配变容量p的百分之三十来计算，在无功经济的当量依照a=0.09并且补偿的投入b按照百分之五十进行计算，以配电台区使用频率最广的c=200kVA 来计算年节能大约为： N=c×p×b×a×(t1+t2)×360d×[t1/(t1+t2)+t2/(t1+t2)]=11664kW?h 图3为试验区域台区某天的补偿投入容量对比图，可以看出相电压和相电流对补偿方式的影响。 二、现阶段配电网存在的问题以及改善的方向 （一）存在问题 虽然我国在大力推行城镇化建设使农村居民的生活水平得到较大的改善，但是由于农村数量基数过大导致现阶段还有较大数量的农村没有发展成为现代化的城镇，再加上我国城镇与农村的发展不平衡，这就会造成农村的用电设施老化问题一直得不到缓解。用电或者供电设备老化以及供电线路过度损耗一直是农村最主要的用电安全隐患之一，除此之外还有电压过低的现象经常出现，农民为解决这个问题大
动态无功补偿基础知识
动态无功功率补偿基础知识 一、什么叫无功 电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功，无功功率 表达式如下： 式中无功量 的单位为Var （乏），线电压的单位为V （伏），视在电流I 单位为A （安）。 二、无功及分类 1、感性无功：电流矢量滞后电压矢量90度， 如：电动机、变压器线圈、晶闸管变流设备等； 2、容性无功：电流矢量超前电压矢量90度， 如：电容器、电缆输配电线路、电力电子超前控制设备等； 3、基波无功：与电源频率相等的无功； 4、谐波无功：与电源频率不相等的无功。 三、什么是无功补偿 1、无功补偿： 指根据电网中的无功类型，人为地补偿容性无功或感性无功来抵消线路中的无功功率。 2、无功功率有那些危害： ——无功功率不做功，但占用电网容量和导线截面积，造成线路压降增大，使供配电设备过载，谐波无功使电网受到污染，甚至会引起电网振荡颠覆。 四、什么是动态无功补偿 1、动态无功补偿 根据电网中动态变化的无功量实时快速地进行补偿。 2、为什么要进行无功功率补偿 ——是为了减小供配电线路中往复交换的无功功率，提高供配电线路的利用率。 五、进行就地动补的意义是什么 ——是能将用电设备至发电厂全程供配电设备、线路、都得到补偿，降损节能效果显著，特别是低压线路及变压器的损耗大幅度降低，企业和用户直接受益。 六、就地动补的有功节能是什么 ——减小供配电设备线路损耗，变压器损耗等一切无功电流引起的发热功率。这部分损耗功率Ps 可由下式表达： Ps=i 2r Σ 式中i 为视在电流，r Σ为供配电设备线路电阻和。 七、使用就地动补后线路损耗的节能比 ? sin UI Q =Q Q
低压无功补偿技术规范
Q/…… 吉林省电力有限公司企业标准 0.4kV低压无功补偿装置 技术规范 2006-9-17发布 2006-9-17实施 吉林省电力有限公司发布
目次 前言 (Ⅱ) 1.范围 (1) 2. 规范性引用文件 (1) 3 使用条件 (1) 3.1 环境条件 (1) 3.2 运行条件 (1) 3.3 系统条件 (1) 4 技术要求 (1) 5 装置功能 (2) 6 试验 (2) 7 技术服务 (2) 8在卖方工厂的检验、监造 (3) 9包装、运输和贮存 (3)
前言 为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。 本标准由吉林省电力有限公司提出并归口。 本标准主要起草单位：吉林省电力有限公司生产部 本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静
0.4kV低压无功补偿装置技术规范 1范围 本标准规定了吉林省电力有限公司0.4kV低压无功补偿装置使用条件、主要技术参数和要求、试验、运输等。 本标准适用于吉林省电力有限公司0.4kV低压无功补偿装置的招标通用订货，是相关设备通用订货合同的技术条款。 2规范性引用文件 GB/T15576-1995 低压无功功率静态补偿装置总技术条件 DL599-1996 城市中低压配电网改造技术导则 JB7113-1993 低压并联电容器装置 3使用条件 3.1环境条件 3.1.1海拔高度：≤1000m 3.1.2空气温度 最高温度：+40℃ 最低温度：-40℃ 最大日温差: 25K 3.1.3最大风速: 35m/s 3.1.4最大覆冰厚度：10mm 3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95% 3.1.6日照强度：≤1.1kW/m2 3.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。分析计算的安全系数不小于1.67）。 3.1.8污秽等级：级 a）Ⅲ级 b）Ⅳ级 3.2运行条件 安装方式：户内/户外 3.3系统条件 3.3.1系统额定电压：0.4kV 3.3.2系统额定频率：50Hz 4主要技术参数和要求 4.1名称：配电监测与动态无功补偿箱 4.2外形尺寸：600(宽)×400(深)×600(高) 4.2.1地角尺寸：按深度方向打长孔320-340mm，ф14孔。 4.2.2柜体颜色：灰白色 4.3主要订货参数： 4.3.1输入电压：0.4kV（安装点电压） 4.3.2负荷特性：较重
无功补偿及低压补偿装置原理简介
无功补偿及低压补偿装置原理简介 一、一次电路 一次电路的构成如下图所示，包括隔离开关QS、10组熔断器FUI～FUIO、接触器KM1～KMIO、热继电器FRl~F'R10、补偿电容器CI~CIO．另外还有电流互感器TAa、TAh和TAc．避雷器BLI、BL2和BL3。其中熔断器和热继电器用于对电容器进行短路及过电流保护；接触器是对电容器进行手动或自动投入、切除的开关器件；电流互感器获取的电流信号用于测量无功补偿柜补偿电流的大小：避雷器用子吸收电容器投入、切除操作时可能产生的过电压，是一种额定电压为AC220V的低压避雷器。 二、二次控制电路 包括一个物理结构分为7层的转换开关2SA、无功补偿自动控制器（以下简称补偿控制器）等元器件。转换开关2SA用来手动控制投入或切除1~10路补偿电容器，并完成自动控制器电压信号、电流信号的接人或退出。补偿控制器可以根据功率因数的高低或无功功率r与用蠛的大小自动投入或切除电容器，并在系统电压较高时自动切除电容嚣。具体电路见下图。 转换开关2SA有一个操作手柄，出下图可见，该手柄有自动、零位和手动l~lo共12个挡位，每旋转30°即可转换一个挡位。 在每个挡位，会有桐应的转换开关触点接通.2SA共可转换13对触点，分别是(7)、(8)、(9)、(10)等等，一直到下部的(1)、(2)触点。为了标示出转换开关2SA在不同的挡位与各组触点之问的对应关系，与12个挡位相对应的有12条纵向虚线，虚线与每一组触点（略偏下、无形相交的位置，可能标注有圆点或不标注圆点。标注有圆点的，表示转换开关旋转至该档位时，圆点（略偏上）位
置的一组触点是接通的，否则该组触点星开路状态。例如，在触点(7)、(8)略偏下位置，手动1．手动IO挡位时均标注有圆点，表示这10个挡位时触点(7)、(8)均接通。而在手动l挡位，只在触点(7)、(8)和(1)、(2)位置标注有圆点，说明在该挡位这两组触点是接通的。 无功补偿屏如欲进入自动控制投切状态，需给补偿控制器接人进线柜或待补偿电路总进线处A相电流互感器二次的电流信号I^，B桐、C相电压信号，以及接触器线圈吸合所需的工作电源。具体接线见下图中补偿控制器接线端子图。 图中US1、US2端干连接的103、104号线即是B相、C相电压信号（转换开关2SA在自动挡位时，103号线经2SA的(3)、(4)触点、熔断器FU13、X12端子、隔离开关Qs，连接至B桐电源；104号线沿类似线路连接至C相电源）；ISI、IS2端子连接的即是进线柜的电流信号（经由转换开关2SA转接）．COM端连接的l 号线即是接触器线圈吸合所需的丁作电源（1号线经熔断器FU11、XI1端子、隔离开关Qs，连接至A桐电源）。B相、C桐电压信号及A相电流信号在补偿控制器内部经过微处理器运算判断后，计算出功率因数的高低、无功功率的大小，一方面经过LED显示器显示功率因数值，同时发送电容器投切指令，例如补偿控制器发出投入电容器CI的指令时，其接线端子中的1号端子经内部继电器触点与COM端(1号线．A相电源)连通，该端子经3号线连接至接触器KMI线圈的左端，线圈的右端经热继电器FR1的保护触点接至2号线．即电源零线N。接触器KM1线圈得电后，主触点闭合．将电容器CI投入，实现无功补偿。此同时．KMI的辅助触点闭合，接通指示灯HL1，指示第一路电容器已经投入．如果无功功率数值较大，补偿控制器则控制各路电容器依次投入，直到功率因数补偿到接近于1。每一路电容器投入时的时间间隔是可调的，通常将其调整为几秒至儿十秒之间。补偿控制器遵
JKWNA-9低压无功补偿控制器使用说明书(2015总线版、.
JKWNA-9 低压无功补偿控制器 使用说明书江苏南自通华电力自动化有限公司 1产品简介 1.1概述 JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。 1.2产品特点 JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。 1.3外观尺寸 2技术参数
显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络 电源 工作范围AC380V±30% 功耗≤2W 工作条件 -10~55℃,相对湿度≤93% 无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V 绝缘电阻≥2MΩ 尺寸 面框尺寸:120mm×120mm 开孔尺寸: 3使用说明 JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。下面对液晶显示屏显示内容和主要功能作简单说明: 3.1主菜单 液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;
当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下: 注:表示分补表示共补表示投入表示切除 当前电容柜补偿电流界面如下: 3.2运行工况 显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。 使用和切换界面查看各种保护与故障,按 键返回主菜单。 3.3设置参数 设置参数 CT变比(比值:0000 目标功率因数:0.99 无功算法时间:040 设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。
低压无功补偿技术规格书
低压无功补偿技术规格书． 低压自动无功补偿装置技术要求 1、总则 1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。 1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应
服务，以保证的安全可靠运行。 1.3、供方须执行现行国家标准和电力行业标准。有矛盾时，按技术要求较高的标准执行。主要的标准如下： GB/T 15576-2008 《低压成套无功功率补偿装置》 GB50227-95 《并联电容器成套装置设计规范》 JB5346-1998 《串联电抗器》 GB191 《包装贮运标准》 GB11032-2000 《交流无间隙金属氧化锌避雷器》 GB/T 2681-1981 《电工成套装置中的导体颜色》 GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》 GB1028 《电流互感器》 GB10229 《电抗器》 DL/T620-1997 《装置过电压保护和绝缘配合》 GB 4208-93 《外壳防护等级》（IP代码） GB/T14549-93 《电能质量-公用电网谐波》 另外，尚应符合本技术规格书规定的技术要求和买方的要求。 1.4、未尽事宜，供需双方协商确定。 2、设备环境条件 2.1、周围空气温度 ℃38.4最高气温： 低压无功补偿设备 技术协议 29.3℃最低气温： - 6.8~10.6℃年平均气温： 1500米2.2、海拔高度：不大于0.05g 6度区，动峰值加速度：2.3、地震烈度：户内2.4、安装地点：、电容补偿柜技术参数3400V 额定电压：1） AC 660V 额定绝缘电压： 2500V 额定工频耐受电压：1min 8kV 冲击耐压： TMY 主母线：）2TMY 母线：PE 系统容量与无功补偿设备等应达到设计要求；3） 外形尺寸：具体见附图4）电压等级下的动态电容无功380V采用）无功功率补偿全部采用动态补偿方式：5 补偿柜，补偿容量具体见附表。％的电抗器，从根本7 对控制器、电抗器、驱动器进行特殊设计，要求选用6）上解决与系统发生串联、并联谐振，避免使谐波放大，实现无功补偿和谐波抑制并举的功能；控制应具有高可靠性，而且操作简单，与系统联结时，不需要考虑交流系统）7 相序，不会因为相序接错而带来烧坏可控硅或其他器件的现象；实现电流过零投切，电容投切过程中无涌流冲击、无操作过电压、无电弧重8）燃现象，使用寿命长；控制器实现全数字化，液晶显示，具有联网通讯功能；9）根据负载无功和负荷波动情况，在规定的动态响应时间内，多级补偿一次到）10位；
低压无功补偿柜操作规程
低压无功补偿柜操作规程 1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。 2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。 3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。 4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。此时可检测整个系统中各个电容的回路是否正确。 5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos?。此时可设置控制器的参数，可将控制器的“功率因数值”cos?设置为0.95或者0.96(要比所测电网功率因数cos?大)，同时设定模式设置为人工设定模式。将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。当设定参数时，将控制器的“功率因数值”cos?设置为0.95或者0.96(要比所测电网功率因数cos?大)，可将设定模式设置为全自动设定模式。此时将“投切允许”打至右位即（ON位置）,将转换开关切
低压无功补偿的几个问题
低压无功补偿的几个问题 1、补偿柜有那些标准？电容器有那些标准？ 2、为什么要在系统安装电力电容补偿装置？ 3、用于补偿的电力电容器现行的标准是什么？ 4、为什么电容器的保护控制电器和导线要求按照电容器额定电流的1.5倍来选择? 5、补偿柜中熔断器为何不能用微型断路器来代替? 6、补偿柜中热继电器何种情况下可省略? 7、XD1电抗器与滤波电抗器一样吗? 低压无功补偿的几个问题 1、补偿柜有那些标准？电容器有那些标准？ （a）机械部相关标准： JB7115-1993低压无功就地补偿装置 JB7113-1993低压并联电容器装置 （b）电力部相关标准： DL／T 597—1996低压无功补偿控制器订货技术条件－有效版本 （c）国标 GB 12747.2-200410KV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验-有效版本 GBT 12747.1-2004标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-有效版本 2、为什么要在系统安装电力电容补偿装置？ 工业生产广泛使用的交流异步电动机、电焊机、电磁炉等设备都是感性负载，这些感性的负载在进行能量转换过程中，使加在其上的电压超前电流一个角度，这个角度的余弦cosΦ叫做功率因数。当功率因数即无功功率很大时，会有以下危害： （1）增大线路电流，使线路损耗加大，浪费电能； （2）因线路电流增大，一旦输电线路较远，线路上的电压降就大，电压过低就可能影响设备正常使用； （3）对变压器或者发电机而言，无功功率大，变压器或者发电机输出的电流也大，往往是输出电流已达额定值，这时负荷若再增加就需要加多一台变压器或者发电机组，浪费资源；补偿了电容后，同样负荷下变压器或者发电机输出电流大大降低，再增加负荷机组也能承受，无需再加一台变压器或者发电机，可节省资源。 （4）月平均功率因数工业用户低于0.92、普通用户低于0.9要被供电管理部门处于不同额度的罚款。 增加并联电容补偿柜是补偿功率因数的方法之一（另外还有采用过激磁的同步电动机、调相机、异步电动机同步化等方法）。 3、用于补偿的电力电容器现行的标准是什么？ 现行的两个标准是： GB 12747.2-200410KV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验-有效版本 GBT 12747.1-2004标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-有效版本
低压无功补偿的应用与效益分析
低压无功补偿的应用与效益分析 发表时间：2017-09-19T09:30:56.460Z 来源：《电力设备》2017年第13期作者：王玺[导读] 甚至会导致部分区域无功严重不足，电压作用往往很低，一旦系统遭遇到较大程度的干扰，在电压稳定性薄弱区域使得电压崩溃。 （国网河北省电力公司任丘市供电分公司河北任丘 062550）摘要：随着国民经济的不断快速发展及人们生活质量水平的日益提高，人们对于电力资源服务、供电的可靠性与质量也相应地提出了更高的要求，由于负荷的反复增加变化与电源的全面涨幅，不仅从行为上改变了当前电力体系的网络组织，也改变了电力系统中的电源布置，致使系统无功分布并不科学，有时，甚至会导致部分区域无功严重不足，电压作用往往很低，一旦系统遭遇到较大程度的干扰，在电 压稳定性薄弱区域使得电压崩溃。无功补偿能提高系统电压水平，增强电网稳定裕度，降低线损，并由此产生经济效益。为了确保功率因数达到考核指标，保证电网供电的政策运行，无功补偿就显得尤为重要。 关键词：低压无功补偿；应用；效益分析 1电力电网中无功补偿的原因 随着国民经济的快速发展，国内的工业用电和生活用电不断增加，需求的增加对供电系统提出了更高的要求，无功补偿的运用，可以有效地降低电力电网的有功损耗，提高电力电网运行的科学性、经济性。 无功补偿设备可以有效地降低电网中的功率耗损，根据公式I=P/Ucos可知，其中电流与cos成反比，因此，安装无功补偿设备之后可以有效地提高功率因数，线路中的负荷电流降低，进而使有功功率的损耗有所降低，同时还可以减少电网中电压的损失，提高电压的质量，减少客户的电费费用，减少设备投资。 由于无功补偿可以减少无功功率在电网中的流动，降低线路和变压器因为输送无功功率而造成电能损失，安装无功补偿设备可以有效地降低电力网的损耗。而且无功补偿可以提高功率因数，相对其他节能措施而言，是一项收效快、投资少的降损节能措施，它可以使电力系统少送无功功率，多送有功功率，而且可以在电力系统无功功率不足时，迅速提供无功功率。 2电力电网中无功补偿的使用 ―般无功补偿设备是在用户的负载点或者配电室进行补偿，供电部门会与用户进行协商，鼓励用户在用电处安装无功补偿设备，减少电费支出，进而提高功率因数，使功率因数符合考核标准。相关资料表明，无功功率约有40%是消耗在变压器和电线线路，剩余的则消耗在客户的用电设备中。为此，供电部门要与用户加强沟通，共同做好无功补偿设备的配置，保证电力资源的高效合理使用，减少能源浪费。 2.1无功补偿设备的选定 无功补偿设备的选定要按照合理布局、就地平衡、全面规划的原则。保证电力电网的无功补偿取得最佳的经济效益和社会效益。合理的无功补偿设备容量设定是决定其是否能够实现节能降耗的重要因素，在实际工作中，电力企业首先要根据不同的负荷隋况，以及供电部门的要求确定无功补偿后应该达到的功率因数，然后计算无功补偿设备应具有的实际容量大小。 2.2并联电容器的无功补偿 （1）单独就地补偿 相比其他两种补偿方式，单独就地补偿的补偿范围最大，补偿效果也最好，电力企业一般优先采用这种方式进行补偿。单独就地补偿的电容器组是使用电设备自身的绕组电阻来放电，它是将并联补偿电容器组装在需要进行补偿的用电设备附近，它可以直接补偿安装部位的变压器和所有高低压电线线路的无功功率。 （2）低压集中补偿 低压集中补偿主要用于补偿高压配电线路、电力系统以及车间变电所低压母线前车间变电所的无功功率，可以使用专门的放电电阻或者白炽灯的灯丝进行放电，使用成本较低，运行和维修也比较方便安全。 （3）高压集中补偿 高压集中补偿是将高压电容器组集中装设在工厂变电所的6～10kV母线上，因此，这种补偿方式只能补偿6～10kV母线前的所有线路的无功功率，而母线后的电线线路的无功功率得不到有效补偿。 3无功补偿的效益分析 在现代用电企业中，在数量众多、容量大小不等的感性设备连接与电力系统中，以致电网传输功率除有功功率外，还需无功功率。如自然平均功率因数在0.70～0.85之间。企业消耗电网的无功功率约占消耗有功功率的60%～90%，如果把功率因数提高到0.95左右，则无功消耗只占有功消耗的30%左右。由于减少了电网无功功率的输入，会给用电企业带来效益。 3.1节省企业电费开支 提高功率因数对企业的直接经济效益是明显的，因为在国家电价制度中，从合理利用有限电能触发，对不同企业的功率因数规定了要求达到的不同数值，低于规定的数值，需要多收电费，高于规定数值，可相应地减少电费。可见，提高功率因数对企业有着重要的经济意义。 3.2提高设备的利用率 对于原有供电设备来讲，在同样有功功率下，因功率因数的提高，负荷电流减少，因此向负荷传送功率所经过的变压器、开关和导线等供配电设备都增加了功率储备，从而满足了符合增长的需要；如果原网络已趋于过载，由于功率因数的提高，输送无功电流的减少，使系统不至于过载运行，从而发挥原有设备的潜力；对尚处于设计阶段的新建企业来说则能降低设备容量，减少投资费用，在一定条件下，改善后的功率因数可以使所选变压器容量降低。因此，使用无功补偿不但减少初次投资费用，而且减少了运行后的基本电费。工业用户合理配置无功补偿，可提高功率因数，提高设备的出力率，降低电费的支出，获得可观的经济效益，同时也能改善电网的功率因数和电压质量，提高电力系统的供电稳定性。 在进行无功补偿设备配置和管理的过程中，坚持集中补偿与分散补偿相结合，以分散补偿为主，对分散补偿的配置要从实际出发，确保无功补偿之后可以达到功率因数的审核标准。对于供电公司而言，无功补偿设备过于分散，导致企业的设备维护量大，工作难度较大，为此，大多采用变电站集中补偿和配变就地分散补偿相结合的方式。
0 4kV无功补偿技术规范
0.4kV无功补偿装置 技术规范书 买方：青岛双星轮胎工业有限公司 卖方： 2015年月 一、总则 1.1 本技术协议适用于青岛双星轮胎工业有限公司环保搬迁转型升级绿色轮胎智能化示范基地电气配套建设项目。它提出了0.4kV无功补偿装置及附属设备功能设计、选材、制造、检测和试验等方面的技术要求。 1.2 为避免无功补偿导致的谐波放大及电容器过电流，采用串联7%电抗器设备，防止五次以上谐波的放大，同时起到分流谐波电流的作用。 1.3 卖方提供的所有图纸、文件、铭牌均用中文，每颗电容应有铭牌，标明：厂名、额定电压、频率、容量等。 1.4 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。卖方应提供符合本协议书和有关最新国家标准、电力行业标准的优质产品。 1.5 本协议书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。 1.6卖方要提供关键元器件清单及供应商质保书和供应能力承诺。 1.7卖方要提供国家权威部门出具的半导体电子开关控制投切电容器成套设备检验报告及CCC认证报告。 1.8本技术规范书经买卖双方确认后作为合同的技术文件，与合同正文具有同等法律效力。随合同一起生效。本协议书未尽事宜，双方协商确定。
1.9卖方需根据图纸中标注的实际容量对无功补偿设备进行合理分组配置。补偿柜外观颜色与低压柜一致（RAL7035）。 二、技术标准 应遵循的主要国家标准和行业标准： GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB50171-2012 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 12747.1-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 12747.2-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 15576-2008 《低压成套无功功率补偿装置》 GB/T 22582-2008 《电力电容器低压功率因数补偿装置》 GB/ 15945-1995 《电能质量电力系统频率允许偏差》 GB/ 12326-2000 《电能质量电压允许波动和闪变》 GB/ 15543-1995 《电能质量电压允许允许不平衡度》 GB/14549-93 《电能质量公用电网谐波》 GB/12325-90 《电能质量供电电压允许偏差》 JB/T 7115-2011 《低压电动机就地无功补偿装置》 JB/T 8958-1999 《自愈式高电压并联电容器》 GB /T 14048.1-2006 《低压开关设备和控制设备》 NB/T 41003-2011 《标称电压1000V及以下交流电力系统用自愈式并联电容器 质量分等》 DL /T 842-2003 《低压并联电容器使用技术条件》 以上仅列出主要标准但不是全部标准。
低压无功补偿柜操作规程
1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。 2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。 3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。 4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。此时可检测整个系统中各个电容的回路是否正确。 5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示”CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cosφ。此时可设置控制器的参数，可将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，同时设定模式设置为人工设定模式。将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。当设定参数时，将控制器的“功率因数值”cosφ设置为0.95或者0.96(要比所测电网功率因数cosφ大)，可将设定模式设置为全自动设定模式。此时将“投切允许”打至右位即（ON位置）,将转换开关切换至自动状态,无功补偿成套装置将投入正常工作。此时控制器将进行“自学过程”，在数据初始化过程中，控制器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。此时对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到投入电容器组达到投入门限为止。此时按下“增加”键可调出动态参数显示代码：I(电流)，U（电压），Q（无功功率），P（有功功率），再按“减少”键可调出动态参数对应显示值，按”菜单设置”键可返回主显示值：功率因数cosφ。
低压无功补偿配置方案
低压无功补偿配置方案 把具有容性功率的装置与感性负荷联在同一电路，当容性装置释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性装置吸收能量，能量在相互转换，感性负荷所吸收的无功功率可由容性装置输出的无功功率中得到补偿。 在电网运行中，因大量非线性负载的运行，除了要消耗有功功率外，还要消耗一定的无功功率。负荷电流在通过线路、变压器时，将会产生电能损耗，由电能损耗公式可知，当线路或变压器输出的有功功率和电压不变时，线损与功率因数的平方成反比。功率因数越低电网所需无功就越多，线损就越大。因此，在受电端安装无功补偿装置，可减少负荷的无功功率损耗，提高功率因数，降低线损耗。 接入电网要求 安装地点和装设容量，应根据分散补偿和降低线损的原则设置。补偿后的功率因数应符合现行国家标准《全国供用电规则》的规定(一般不低于0．9)。 无功补偿的作用 功率因数低，电源设备的容量得不到充分利用，负载功率因数越低，通过变压器送出的有功功率就越小，有相当大的一部分功率在电源和负荷之间来回传输，这部分功率不能做有用功，变压器不能被充分利用。功率因数偏低，在线路上会产生较大的压降和功率损耗。线路压降增大则负载电压降低，有可能使负载工作不正常。 补偿方式 1)集中补偿：电容器组集中安装在总降压变电所6—10kV母线上，提高整个变电所的功率因数，这样可减少高压线路的无功损耗，提高变电所的供电电压质量。 2)分组补偿：电容器组安装在终端变电所的高压或低压线路上。 3)就地补偿：将电容器安装在感性负载附近，就地进行无功补偿。 4)静态补偿：电容柜的控制器测出电路的功率因数并决定要补偿的电容器，并投入电容器补偿，需要一定的时间。特别是某个或几个电容器从电路中切除后需要有一定的时间间隔进行放电，才可以再次投入。有的负载变化快，这时电容器的切除、投入的速度跟不上负载的变化，所以称为静态补偿。静态补偿的优点：价格低，初期的投资成本少，无漏电流。缺点：涌流大，即使采用了限流接触器，涌流仍可达到电容器工作电流的十几倍。寿命短、故障多、维修费用多。 5)动态补偿：采用晶闸管控制电容器的接入和切除，选择电路上电压和电容器上电压相等时投入、切除，此时流过晶闸管和电容器的电流为零。解决了电容投入时的涌流问题。动态补偿的优点：涌流小、无触点、使用寿命长、维修少、投切速度快(≤20ms)。缺点：价格高、发热严重、耗能、有漏电流。 低压并联电容器无功补偿回路配置 总回路刀开关和分回路交流接触器或功能相同的其他的元件：保护用避雷器：熔断器，热继电器(装设谐波超值保护时可不装》限制涌流的限流线圈(交流接触器或电容器本身具备限制涌流的功能时可不装》放电元件：动投切控制器、保护元件、信号和测量表计等配套元件，谐波含量超限保护，在电容器前装上HFX消谐波磁环，阻止谐波进入电容器，保护设备正常运行。 电器和导体的选择 1)并联电容器装置的总回路、分组回路的电器和导体的稳态过电流，应为电容器组额定电流的1．35倍。 2)开关：额定电流不能小于电容器组额定电流的1．35倍。
静止型动态无功补偿成套装置技术规范
35kV SVG型静止型动态无功补偿成套装置技术规范 1总则 1.l 本设备技术规范书适用于XXXXXXXXXXXXXXXXXXXX工程XXkV 动态无功补偿与谐波治理装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本协议要求的优质产品。 1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。 l.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本设备技术规范书未尽事宜，由甲、乙双方协商确定。 2工程概况 2.1环境条件 周围空气温度 最高温度 ℃ 37.8 最低温度 ℃ -37 最大日温差 K 25 1 日照强度 W／cm2 （风速 0.5m/s） 0.1 2 海拔高度 m 1805 最大风速 m/s 23.7 3 离地面高10m处，30年一遇10min平均最大风速 4 环境相对湿度（在25℃时）平均值 65% 地震烈度(中国12级度标准) 8 水平加速度 g 0.30 垂直加速度 g 0.15 5 地震波为正弦波，持续时间三个周波，安全系数1.67 污秽等级 III 泄漏比距 3.1cm/kV 6 最高运行电压条件下，制造厂根据实际使用高海拔进行修正，并提供 高海拔修正值 7 覆冰厚度（风速不大于15m／s时） 10 批注 [s1]: 需根据现场实际情况进行更改 第1页
矿热炉动态无功补偿
矿热炉电能质量解决方法，矿热炉无功补偿设计，矿热炉无功补偿方案 矿热炉行业分析 矿热炉是一种高能耗高谐波的电冶炼炉，广东光达电气有限公司根据多年的工业炉工艺的了解，为矿热炉的滤波补偿提供丰富的实践经验，有针对性的提出了一套谐波治理与节能方案，滤波通道的组合合理，无功补偿，无频繁投切，运行稳定，安全，使用寿命长，节能效果显著。 矿热炉在使用中产生大量的谐波，导致电网中的谐波污染非常严重。矿热炉一般由可控硅整流装置提供直流电源。可控硅整流装置会在交流侧产生很大的无功功率和谐波电流，导致电压、电流波形严重畸变，功率因数低，造成进线电流大，变压器利用率降低，能耗增加。谐波还会干扰拉晶控制系统，造成错位、断晶、跳闸，严重影响正常生产。 矿热炉是一种高能耗的电冶炼炉，具有电阻电弧炉的特性。其功率因数是由炉内电弧及电阻R和电源回路中（包括变压器、短网、集电环及电极）的电阻R和电抗X值的大小来决定。 电阻R电抗X值在矿热炉运行时，一般不变动，它们取决于短网和电极布置的设计和安装。电阻R与运行时短网上各载流部件的电流密度有关，变化较小，但电阻R却是矿热炉运行时决定矿热炉功率因数的主要因数。 矿热炉电力要求 由于矿热炉比其它电冶炼炉的电阻弱，故其功率因数相应地也降低些。除了一般小型矿热炉的自然功率因数能达到0.9以上，而容量在10000KVA以上的中、大型矿热炉的自然功率因数都在0.9以下，矿热炉容量越大，功率因数越低。这是由于大容量矿热炉的变压器感性负载越大，短网越长，电极插入炉料较深增加了短网的电抗，因而降低了矿热炉的功率因数。 为了减少电网的损耗，提高供电质量，供电局要求用电企业的功率因数要在0.9以上，否则要对用电企业处以高额罚款。同时功率因数偏低，也会降低矿热炉的进线电压，影响电石的冶炼。故目前国内外大容量矿热炉都要加装无功补偿装置，以提高矿热炉的功率因数。
低压无功补偿装置技术规范
低压智能无功补偿的技术要求 xx致维电气有限公司，品牌名称： 致维电气 型号： INIX C7-LC 2.环境及系统条件 2.1环境条件 2.1.1周围空气温度 最高温度: 65℃(24小时内平均值≤45℃)最低温度: -40℃ 最热月平均温度：40℃ 最大日温差: 25K 2.1.2xx: ≤4000m 2.1.3环境湿度: 日平均相对湿度不大于95%，日平均水蒸汽压力值不超过 2.2kPa，月平均相对湿度不大于90%，月平均水蒸汽压力值不超过1.8kPa 2.1.4地震烈度：7度 2.1.5污秽等级：
2.1.6安装场所： 户内、户外 2.2系统条件2.2.1系统额定电压：0.4kV 2.2.2系统额定频率：50Hz 3.主要配置参数及电气要求 3.1主要配置参数 容量 补偿方式(三相共偿) (kvar) 30 60 901组模块，两种电容/共补 2组模块，两种电容/共补 3组模块、两种电容/共补20+10 kvar（自动）1x（20+20）+1x (10+10)（自动）3x（20+10）（自动）共补分组容量设计120 150 1804组模块、两种电容/共补 4组模块、两种电容/共补 5组模块、两种电容/共补2x（20+20）+2x (10+10)（自动）3x（20+20）+1x (20+10)（自动）4x（20+20）+1x (10+10)（自动）4x（20+20）+1x (20+10)+1x (10+10)2106组模块、两种电容/共补 （自动）
3007组模块、两种电容/共补 9组模块、两种电容/共补5x（20+20）+2x (10+10)（自动）7x（20+20）+1x (10+10)（自动）备注： 1、投切低压电力电容器采用基于大功率磁保持继电器为开关元件的“同步开 关”，同步开关中杜绝使用可控硅以提高安全性及可靠性。 2、户内装置若配电房内有开关柜时，卖方提供设备要求与原开关柜同尺寸同 颜色采用硬母排可靠塔接。 3.2电气要求 3.2.1电器元件： 为保证低压无功补偿装置的安全运行，充分发挥补偿作用，提高功率因数，改善电压质量，降低电能损耗，特制定本要求。 3.2.1.1补偿装置 A 功能要求 A-1智能网络控制： 自动检测功率因素，根据用户设定目标功率因素智能决策。 容量相同的电容器补偿装置按循环投切原则，容量不同的电容器补偿装置按适补原则。电容器补偿装置先投先退，先退先投；补偿工况恒定时，电容器补偿装置每隔一段时间循环投切，避免单只电容器补偿装置长时间投运。所有电容器补偿装置均能执行以上投切原则。 A-2智能通讯：
