扭力测试仪操作指引
扭力测试仪操作指引
（ISO9001-2015）
1.0目的
确保使用时得到正确数据,保证使用者有一致操作方法。
2.0范围
适用本厂HP-100电批扭力测试仪。
3.0操作使用规范内容
3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。
3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。
3.3根据测试要求将单位选择开关打至合适位置:lbf-?in<->kgf?cm<->N?m。
3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。
3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。
3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。
3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。
4.0注意事项:
4.1扭力测试仪充电时间不可超过8小时。
4.2给扭力测试仪充电时需使用专用的充电器。
4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一力充电一力进行扭力测量。
4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。
4.5不可将扭力测试仪充电器作其它用途使用。
数字扭力测试仪操作规程
一、总则 为了保证公司员工对设备的规范操作与合理使用,结合公司实际情况,加强对设备的控制,特制定本规程。 二、适用范围 本规程适用于型号为B400N.m的数字扭力测试仪。 三、定义 B型数字扭力测试仪是专为各种类型的手动、电动、气动螺丝紧固工具测定扭力大小的仪器。 测量仪可以顺时针，逆时针工作。 B400型的传感器是与仪器的通道1联接的，测量范围0～400N.m\4.1～40.8kgf.m\14.7～147.6lbf.ft。 精度±0.5% 四、操作步骤 1、控制面板说明：面板中分为电源开关、通道显示窗口、工作方式显式、扭力显示窗口、单位选择、控制开关。 工作方式显示说明： 【PEAK】方式是用来得到和显示最大扭力读数 【TRACK】方式是用来1，设置测量零点；2.跟踪动态扭力读数。 【IMPACT】方式专用于冲击式电动，气动工具测试。 控制开关说明 【LOAD】通道选择，此仪器有三个通道对应三只不同量程的传感器。 【ZERO】零点调整，测量前，必须先在”TRACK”状态下按一下该键，软件自动调零，再选择合适的工作方式。 【MODE】工作方式选择，可选择“PEAK”方式；”TRACK”方式“IMPACT”方式 【CLEAR】用于清除“PEAK”或“IMPACT”工作方式得到的峰值，为下次测量准备。 【UNIT】单位选择，可循环选择。 2、用四个螺丝固定好传感器，用接线将传感器与扭力仪正确链接，扭力仪接上电源。 3、为需待测的扭力工具选择合适可与扭力传感器链接的互换接头。 4、打开电源，用”LOAD”键选择要使用的通道和传感器。 5、用“UNIT”键选择合适的测量单位。 6、在TRACK”状态下，按“ZERO”键设置零点。 7、用“MODE”键选择合适的工作方式。 8、开始测量，记录数据， 五、注意事项 1、不可使用超过最大允许负荷的扭力工具，以免损伤传感器。 2、不要敲打或震击仪器。 3、使用时确定传感器在自由放松状态。 4、避免在有水、油、灰尘、有电气噪音的地方使用。 5、合适的湿度35%～65%RH,合适的温度15～40oC 4、避免在有水、油、灰尘、有电气噪音和液体飞贱的地方使用。 5、仪器使用合适的温度15～40o，合适的湿度35%～65%RH.
数字扭力测试仪操作规范修订稿
数字扭力测试仪操作规 范 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
1.目的： 确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。 2.范围： 该操作规范适用于公司型号为HS-HP-20的数字扭力测试仪的使用。 该仪器的用途 测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。 用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。 3.职责与权限： 使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。 质量中心：负责仪器的校验计划安排和实施校验. 4.功能说明： 单位切换开关：三种切换：（磅力.英寸）—（公斤力.厘米）—（牛顿.米） 模式开关(MODE) 峰值(PEAK)：锁定最大扭力值，用复位按钮清零。 跟随值(TRACK)：跟随扭力值大小变化，通过消除负载清零。 测试调节器： 黑色弹簧：测量范围为10-100公斤力.厘米。 黄色弹簧：测量范围为5-10公斤力.厘米。 银色弹簧：测量范围为公斤力.厘米。 5.操作方法： 在开始测量之前，确定扭力计已充电足够，再打开开关，若充电不足，会在显示板左上角显示：“LOBAT”当出现“LOBAT”时，需再使用专用充电器充电3小时以上。 固定仪器，必要时使用固定夹； 调整单位切换开关到需要的单位； 把模式开关调整到跟随值位置(TRACK)； 左右调节调零旋钮(ZERO ADJ)，使显示数值为0； 当需要测量最大值时，设定模式开关至峰值(PEAK)，此数值会保持5秒以上，假如你按一下复位按钮(RESET)，该数值则自动删除。 当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调节器安置在测力传感头里。
扭矩测试计操作规程
1 目的： 正确指导扭矩测试计的操作、使用、维护保养。 2 范围： 本规程适用于本公司生产过程中对电动起子的扭矩进行校正所使用的扭矩测试计的操作。 3扭矩测试计型号： 跟据需要调节扭矩的大小选择对应的扭矩起子（0-1.2N/m、1-5 N/m）。 4校正方法 4.1将要测试扭矩的电动起子取下螺丝刀头，将扭矩调节旋钮逆时针调至最 小，并将转动方向设定为顺时针方向。 4.2选择对应扭矩起子的转接器，将对应电动起子刀头的一端装入电动起子。 4.3跟据紧固件的型号按下表选择扭矩参数：
4.4设定所要求的扭矩：将副标圈的零刻度线对准轴筒刻度的中心线，然后顺 时针旋转套筒增加扭矩，到达所需要的扭矩值处，停下即可。 4.5将扭矩起子的套筒套上转接器对应端。 4.6扭矩起子与电动起子水平放置，固定。 4.7启动电动螺丝刀，观查扭矩起子的轴筒是否与电动起子一起转动。如不转 动，则顺时针调 节电动起子的扭矩旋钮，适当增大扭矩值，再启动电动起子观查扭矩起子的轴筒是否与 电动起子一起转动。反复上述操作，直至扭矩起子的轴筒与电动起子一起转动，此时扭矩起子发出“嗒，嗒，嗒…”的声音，则电动起子的扭矩值达到要求值。 4.8取下扭矩起子与转接器，装入螺丝刀头。电动起子扭矩值设定完成。注意
在此过程中不要转动电动起子的扭矩调节旋钮。 5注意事项 5.1为保证施加的扭矩值准确，在使用过程中，固定位置应始终保持在扭矩起 子手柄的中央部位。 5.2使用过程中，不要随便转动扭矩起子的轴筒部位，以防影响准确度。 5.3调节有刻度的轴筒时。不允许超出刻度范围，以防引起内部机构的损坏。 5.4每次使用完毕后应将扭矩设定在最小位置。 编制：审核：批准：
第二代ELET扭力测试仪HP-100
产品相关参数 名称：新款扭力测试仪 品牌：ELET伊力特 型号：HP-2/HP-10/HP-20/HP-50/HP-100/HP-300 产品备注说明 产品说明： 1，数字扭力测试仪是检测和测试及校准各种力矩的精密仪器。 2，用于测量和校正各种电批、风批、扭力批、扭力板手的力矩及扭力设定状况。3，适用于各种需测量力矩的转轴、轴承、瓶盖等产品，有专用卡具、夹具等工具。产品特点： 1，自动关机（放置10分钟后自动关闭（OFF） 2，可计算扭力的最大值,最小值和平均值； 3，扭力值显示自动归零； 4，自动删除扭矩值功能（用开关可调节自动复位所需的时间） 5，采用液晶数字显示测试数值.判读容易.不会失误. 6，可设定扭矩值。并可用蜂鸣器提示作业者。 7，在设置工具扭力时,峰值显示保留至重设为止,以保精确 8，顺时逆时方向,松紧扭力皆可测试 9，逆时方向测量,数据显示为负值 10，应变计直接附于扭力传感器上,自有防震装置设计简单 11，可与外部数据处理控制系统相连
12，本测试仪采用充电电池.体积小.重量轻,方便携带使用 13，数据输出端口,可将测量数据传送至电脑内进行处理 配有一个AC电源适配器,适用于100-240伏电源.使用镍氢电池 产品参数: 型号HP-2HP-10HP-20HP-50HP-100HP-300 峰值范围N.m0.003-0.2000.015-1.0000.020-2.000.075-5.000.15-10.000.45-30.00 Lbf.in0.03-1.80.15-9.00.20-180.75-45.0 1.5-90.0 4.5-270.0 Kgf.cm0.03-2.000.15-10.000.20-200.75-50.0 1.5-100.0 4.5-300.0 精度少于±0.5% 模式最高、全程及首最高 体积(mm)123x230x65 重量(kg) 1.8 电源 1.2V NiCd电池5个，1200mAh 充电时间6小时 连续使用时间8小时 变压器输入AC120V or220~240V，输出DC7.25V120mA 可选配联机软件: .实时扭力数据采集 .绘制扭力曲线 .测试数据可导出EXCEL表格用于分析 .生成测试报告
扭矩仪操作规程-2
数显扭矩测试仪操作规程 编号：QP-RZ-GM09-01 1.试验名称： 1.1各类电动、气动螺丝刀、扭力扳手、扭力起子的扭力设定等检测和校正及零件的扭转性 2.试验设备： 2.1数显扭矩测试仪 3.操作步骤： 3.1、在使用数字扭矩测试仪之前，先检查仪器点亮是否充足，若电量不足，请及时充足（充电时也可使用） 3.2 、打开电源开关 3.3 、根据测试的需要，按钮距单位转换键，选择所需要的测量单位 3.4 、缓冲器的安装根据测试的需要，选择轴承和弹簧，然后向逆时针方向旋转，安装弹簧 3.5 、螺丝批扭矩测试，先将缓冲器装在扭矩测试仪的扭矩测试头上，再将螺丝批的批组装在缓冲器上 3.6、把螺丝的开关按到自动状态，用手指使力反向转，把缓冲器的弹簧放松一点点 3.7、按峰值键，选择PEAK峰值保持状态 3.8、按清零键，液晶屏上显示扭矩值为零 3.9、按螺丝批的开关到自动，扭矩螺丝批直到螺丝批自动停下为止，当螺丝批停止旋转时，液晶屏显示的扭矩值就是螺丝批输出的扭矩 3.10、重复上述2~~5次的操作可以验证螺丝批的输出扭矩 4注意事项、维护和保养 4.1、使用前要检查缓冲、灰尘、缺乏油脂和轴套的弯曲，定期检查缓冲器的轴承因长期反复使用缓冲器，会使缓冲器中的轴承磨损，从而导致缓冲器不能平滑旋转，最终影响测试精度 4.2、请勿超负荷测试扭矩仪，一定要在扭矩测试仪的测试范围内测试扭矩 4.3、请勿敲击液晶显示屏将物体放在液晶显示屏上 4.4、不允许用指甲、利器或尖锐物体按功能键 4.5、不允许在容易接触到水、油或者其他液体的地方使用测试仪 未经允许不得打开背后后盖，更不能调校里面的微调电阻 4.6、请使用专配用的充电器否则会引起电路故障，以免引起火灾 4.7、使用后用柔软的毛巾来清洁本仪器，拧干后再清除灰尘和污垢，不允许使用不易散发的化学物质，如：挥发油、稀释剂、酒精等 4.8、 苏州锐竹精密机电有限公司
扭力测试仪操作规范
一．目的： 为了统一规范操作规范，使用检验人员应能按操作规程要求，准确地使用仪器设备。 二．范围 适用于本公司电批扭力测试仪。 三．定义 电批扭力测试仪是高精度检测与测量仪器，可以校正各种工具或产品的力矩，如用于测量和校正各种电动螺丝刀、气动螺丝刀、扭力批、扭力板手的力矩大小，同样适用于各种需测量力矩的转轴、轴承、小电机等产品、卡具、治具及夹具等工具。 四．操作使用 3.1.在开始测量之前,确定扭力计已足够充电,再打开开关,若充电不足,会在显示板左上角显 示:“LOBAT”。当出现“LO-BAT”时，需要使用专用充电器充电3小时以上。 3.2.固定仪器，必要时使用固定夹； 3.3.调整单位切换开关到需要的单位； 3.4.把模式开关调整到跟随值位置； 3.5.左右调节调零旋钮，使显示数值为0； 3.6.当需要测量峰值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按扭， 该数值则自动清除。 3.7.当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的精度调节器安置在测力传 感头里。 3.8.在测量其它各种旋转工具或以上未提及的其他种类螺丝刀的扭力时，需使用合适于测力传感 头的附加物。 3.9.测量操作完成以后，关掉电源，从插座上取下辅助物或待测物。 五．使用精度调节器时扭力测量程序 5.1安装精度调节器于测量仪的测力传感头上，且把测力传感头上的4个固定螺丝将精度调节器 固定，待测螺丝刀的抓口套在精度测量仪的转耳（头）上 5.2设定电动启子开关在反向位置，（可用手）反转启子，使精度调节器中的弹簧松弛。 5.3按复位按钮，使显示值为0. 修改次数：0 修改日期：第 1 页共2 页
数字扭力测试仪作业指导书
2018年10月19日
数字扭力测试仪操作说明书 1 目的 确保电批扭力测试仪扭力测量的准确性。 2 范围 适用于本公司本司所使用之扭力计HP-10/50等。 3 权责 3.1 PQC ：严格按规程规范作业，定期点检； 3.2仪校员：负责仪器发外计量。 4 作业内容 4.1设备基本参数 4.2仪器面板说明
5 操作步骤 5.1 使用前先检查设备的电量是否充足、固定件是否固定，显示屏出现LOBAT 字样时请充电。 5.2 确保正常后打开电源开关，按下电源键(POWER)。ON 指示灯会发亮。 5.3根据实际需要，按下测量单位转换键(UNIT)切换需要的测试单位,一般使用为Kgf.cm 和N.m.相应单位下的指示灯会发亮。 5.4根据实际需要, 按下测量模式转换键(MODE)切换需要的测试模式,把测量模式至于峰值（PEAK ）状态。 5.5根据测试头安装示意图安装合适测试轴、缓冲弹簧（细弹簧1.5Kgf.cm-6 Kgf.cm,粗弹簧5-30 Kgf.cm ），安装好如下图后放置于扭力测试驱动槽中，必要时可以用内六角锁紧固定。 5.6电批批头通常是卡扣位置处按进去或者拉出来取下电批批头，电批装入扭力测试头之后平放于测试轴的轴耳或六角处。
5.7电批平放于扭力测试适配器上之后用手按复位键(REST)使显示器读数归零（0.00），测试前显示器读数必须为零 5.8电批平放于扭力测试适配器上，启动电批将扭力测试适配器上的扭力测试驱动杆打下去直至弹黄被压紧，弹黄被压紧直至无法再继续往下打为止，显示器上的读数至少持续5秒钟不闪跳为该电批的扭力值。 5.9通常反复测量 3-5次，然后取它们的平均为该电批的扭力值，每一次测量的扭力值不可有太大偏差。取平均值为扭力值记录于巡检报表中。 6 注意事项 6.1使用前确认仪器通过校正，并贴上校正合格标志，发现有效期快到期必须及时送往仪校单位校正处理。
数字扭力测试仪操作规范
1.目的： 确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。 2.范围： 2.1该操作规范适用于公司型号为HS-HP-20的数字扭力测试仪的使用。 2.2该仪器的用途 2.2.1 测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。 2.2.2用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。 3.职责与权限： 3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。 3.2质量中心：负责仪器的校验计划安排和实施校验. 4.功能说明： 4.1单位切换开关：三种切换：Lbf.in（磅力.英寸）—kgf.cm（公斤力.厘米）—N.M（牛顿.米） 4.2模式开关(MODE) 4.2.1峰值(PEAK)：锁定最大扭力值，用复位按钮清零。 4.2.2跟随值(TRACK)：跟随扭力值大小变化，通过消除负载清零。 4.3测试调节器： 4.3.1黑色弹簧：测量范围为10-100公斤力.厘米。 4.3.2黄色弹簧：测量范围为5-10公斤力.厘米。 4.3.3银色弹簧：测量范围为0.8-5公斤力.厘米。 5.操作方法： 在开始测量之前，确定扭力计已充电足够，再打开开关，若充电不足，会在显示板左上角显示：“LOBAT”当出现“LOBAT”时，需再使用专用充电器充电3小时以上。 5.1固定仪器，必要时使用固定夹； 5.2调整单位切换开关到需要的单位； 5.3把模式开关调整到跟随值位置(TRACK)； 5.4左右调节调零旋钮(ZERO ADJ)，使显示数值为0； 5.5当需要测量最大值时，设定模式开关至峰值(PEAK)，此数值会保持5秒以上，假如你按一下复位按钮(RESET)，该数值则自动删除。 5.6当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调节器安置在测力传感头里。 5.7在测量其它各种旋转工具或以上未提及的其它各类螺丝刀的扭力时，需使用合适于测力传感头的附加。
2018扭力测试仪图文操作规程
扭力扳手校准操作规程 一．目的 1.避免内螺纹碰焊柱及外螺纹碰焊柱焊接的破坏 2.确保装配中螺钉、螺母或碰焊柱的紧固 二．适用范围 本规范适用于本公司的电动枪校准 三．标准 箱盖螺钉拧紧及破坏扭矩参照表一（N.M） 接地螺母拧紧及破坏扭矩参照表二（N.M） 固定脚螺母拧紧及破坏扭矩参照表三（N.M） 四、操作手法 1．校准准备工作 1.1使用前先将扭矩仪固定在墙壁上或固定在水平台上； 1.2将扭矩仪的电源线接上220V电源，打开电源开关，预热20分钟； 2.定期校准 2.1各类扭力扳手的校准时间为6个月; 2.2指针式扭力扳手 2.2.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常态、峰值开关打至常态，此时扭矩仪具有跟踪显示功能，旋转调零电位器调至零点，装上被检扳手(能调零的扳手插入前应先对零)。注意：插入扳手后，在没有加力前扭矩仪会显示一定值，此值是由扳手的自重产生的，不能再消除； 2.2.2手握扳手的手柄部位，沿垂直方向缓慢扳动扳手，均匀检测三个点，逐点观察扭矩仪所显示的扭矩值，并重复3遍。按下列公式计算出示值相对误差(Q)和示值相对变动值(B)，并将结果填写在《扭力扳手校准记录表》中：
Q=(M―M 均)×100% B=(Mmax―Mmin )×100% 式中：M-----检测点的扭矩值 M 均---三次显示扭矩的算术平均值 Mmax----检测三次显示扭矩的最大值 Mmin----检测三次显示扭矩的最小值 2.2.3校准判定 2.2. 3.1在Q 的绝对值≤10%且B 值≤10%时,扭力可正常使用; 2.2. 3.2在Q 的绝对＞10%或B 值＞10%的情况下应对扭力扳手进行维修调整;调整后仍达不到要求的扭力扳手应给予报废处理; 2.3定力 (咔嚓)扳手 2.3.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常力仪具有峰值保持功能，此后按下复位健(清除前一次的峰值)，旋转调零电位器调至零点,装上被检扳手; 2.3.2手握扳手的手柄垂直缓慢加力，均匀检测三个点,待听到咔嚓声响停止加力，此时扭矩仪显示的数值即为测得值,并重复三遍（每次重复检测前，必须将扳手拿下来，再按复位键），按2.2.2中的方法计算出示值相对误差(Q)和示值相对变动值(B)。注意：检定力扳手时，加力一定要均匀缓慢，否则扳手的力矩相差很大; 2.3.3校准判定按2.2.3条款执行; 3.作业验证校准 3.1作业验证频次按相关作业指导书执行; 3.2校准操作方法按以上条款执行; 3.3根据图纸或作业指导书扭矩要求规范上下限的中间值设置扭力扳手的检测点,观察扭矩仪示的值(重复三遍)是否在扭矩要求规范内,如果不在规范内,调整扭力扳手的检测点,直至扭矩仪显示的值(重复三遍)在扭矩要求规范内,此时的检测点值即为拧紧螺母时扭力扳手所需达到(或设定)值,并在作业准备验证记录表中记录检测点值和扭矩仪对应的显示值。 接通电源→调零→复位→选择校准电动枪档位→按照螺钉规格选择套筒→按上表测试扭矩选择电动枪合适档位。最后确定的档位就是对应螺钉扭矩校准档位
静态扭力设定及测试规范
1.目的： 制定产品生产设置扭力的适用范围及检测方法, 确保我司产品的螺丝扭力符合客户要求及相关标准。 2.适用范围： 适用我司所生产的所有产品的螺丝或螺母装配前的扭力设定,及之后的扭力测试。 3.参考文件: VDI2230 高强度螺栓连接的系统计算 VDI2862汽车工业中拧紧设备的应用 VDI2647动态力矩检测 QC-T 518 汽车用螺纹紧固件拧紧扭矩规范 ISO5393 用于螺纹紧固件的回转式气动装配工具 性能试验方法 4.职责： 4.1 工程部制定螺丝批定扭设置及螺丝扭力测试规范,并定义关键工位测试静态扭力SPC管制要求 4.2 生产部依各产品生产作业指导书工位扭力要求设定螺丝批扭力值,使用测试合格螺丝批生产. 4.3 质量部每日点检螺丝批扭力并测试生产关键工位的静态扭力制作SPC. 5.内容: 5.1 螺丝组装连接方式: 5.1.1螺丝的锁紧方式可划分为软连接与硬连接,其表现如下图:
5.1.2 在ISO5393中软连接与硬连接的指标定义如下表所示: 因此,通常情况下,不带弹垫及螺母的金属螺螺杆直接锁紧时为硬连接;除此以外,其它为软连接. 5.2常用螺丝扭力设置及测试要求: 5.2.1 使用螺丝批生产时需用动静态扭力监控螺丝扭力衰减;当前本公司常用的不锈钢螺丝,在没有损伤产品及保证产品的机械性能情况,一般参考性扭力设定及静态扭力测试标准如下: 5.2.1 工程部制样工程师在制样时应依照标准预设扭力并作验证评估,填写《扭力设定及验证报告》； 以设定好的扭力制作样品给试验室作振动测试,若测试合格,方可判定扭力设定合格. 5.2.2螺丝批扭力预设后须确认准确性,依靠螺丝批本身的功能及对螺丝批定期校准/标定来实现; 螺丝枪每天生产前点检1次,将测试数据记录《电动螺丝批点检表》中. 5.2.3 如果物料规格书有扭力推荐值的如继电器等物料,扭力设置参考其规格书要求进行扭力设置 及测试. 5.2.4 螺丝,塑胶类及铝制品壳体的扭力须特别注意,实际验证要求螺丝有锁紧且没损伤壳体螺纹.
扭力测试仪操作规程
文件制修订记录
确保使用时得到正确数据,保证使用者有一致操作方法。 2.0范围 适用本厂HP-100电批扭力测试仪。 3.0操作使用规范内容 3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。 3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。 3.3根据测试要求将单位选择开关打至合适位置:lbf-?in<->kgf?cm<->N?m。 3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。 3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。 3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。 3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。 4.0注意事项: 4.1扭力测试仪充电时间不可超过8小时。 4.2给扭力测试仪充电时需使用专用的充电器。 4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一
力充电一力进行扭力测量。 4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。 4.5不可将扭力测试仪充电器作其它用途使用。
电批扭力测试仪操作规程
电批扭力测试仪操作规程 1.目的： 给扭力测试仪使用人员提供正确的操作方法。 2.适用范围： 2.1适用于本公司所使用之HP-10型扭力测试仪。 3.内容： 3.1将仪器放置于平稳的工作台面上，防止跌落损坏； 3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原始位置且弹簧处于自然伸展状态； 3.3按测试仪的“POWER”键打开电源开机（当显示屏显示“LOBAT”时请勿使用并关闭电源进行充电）； 3.4按“UNIT”键对其数值单位选择，相对应单位的LED亮起（我司所有电批的扭力均以KG来定义）；按“MODE”键将其设置为“PEAK”模式，便于测试数据的读取； 3.5确认显示屏的显示数字为“0.00”，将待测电批的批嘴取出，并将电批垂直套在螺旋轴上（使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合）； 3.6按动电批上的正向旋转开关直至停止转动，此时读取测试仪显示的数值（该数值为电批的最大扭力值），并做好记录；然后按动电批的反向开关将测试仪的螺旋轴恢复到初始位置，按“RESET”键进行复位操作使其数值归零，测试完成。
4.注意事项: 4.1不可测试扭力超过10KG之电批（该测试仪的最大测试范围为10KG）； 4.2不可在电池电量不足或充电过程中使用此设备； 4.3使用设备配备的专用充电器进行充电，且充电时间不可超过6小时，防止损坏仪器或引起火灾； 4.4轻拿轻放，防止跌落和碰撞； 4.5不可私自对仪器进行拆装，以免造成损坏或精度不准确。 5.保养 5.1使用时应保持仪器清洁，使用后将仪器保存在干燥清洁，且不易碰到的指定位置。 6.使用表单 设备履历卡 设备保养点检记录表 设备维修申请单 仪器、设备报废申请单
电批扭力测试仪操作指引
电批扭力测试仪操作指引 （ISO9001-2015） 1.0目的 确保使用时得到正确数据,保证使用者有一致操作方法。 2.0范围 适用本厂ADT-C10电批扭力测试仪。 3.0操作使用规范内容 3.1使用之前首先要确认示波器是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。 3.2按下扭力测试仪上的P键,打开电源开关(如果闲置5分钟,电源会自动关闭)。 3.3按下F键6秒不放,屏幕显示FU字样,现在可以开始设置功能。 3.4按下D键可切换是否需要保持最大值,屏幕显示PEAK为保持,显示TRACK为不保持。 3.5按下F键,屏幕右上角显示MO,首次设置应为O.如显示屏不显示MO则需单击RESET键,如测量后需记录测量数据,测按D键可设置为保持10个数值(M1~M10)。 3.6按下F键,屏幕显示HI即可设置最大值上限,按D数值上升,如果设置为O,即为不设置上限,(ADT-C10最好设置上限为9Kgf.cm,超过该值即有报警声)。 3.7按下F键,屏幕显示LO,即可设置下限值,按D键设置数值,如果不使用该功能即设置为O。 3.8按下F屏幕显示UN,即可按D键,选择所需的单位(N,Kgf或Lbf),内部设置
为N。 3.9按下F键,屏幕显示OV,即可设置超载比例,按D键设置,如果设置为O,则超比例为上限的100%~110%。 3.10按下F键,屏幕显示PF,在这个使用中,使用者一定不要改变数值,否则整台仪器会坏掉,无法修复.(请特别注意此事项)。 3.11按下F松开,如果按下D键则数字显示会倒置(即由D键切换数字朝上)。 3.12按下F键,选择PEAK(保持最大值读数),还是TRACK(不保持数值,显示过程值)。 3.13按下F键保持6秒钟,松开后即可进行测量。 注意:以上设置程序一定要按顺序依次操作,不可跳跃性设置。 3.14以上设置良好,要摆放于平面台上,将被测电批咀放入检测点螺丝十字位起动电批,再停止,检查测试仪器显示读数为电批力度。 3.15检测电批力度时,电批扭力必须从小到大顺序调节,不能从大到小调节电批扭力来测试力度,且力度不能超出9公斤以上,否则会损坏测试仪。 3.16测试完毕后,要将各配件放保管箱,且要保持清洁。 特别注意:此仪器不可用洗板水清洁,只可用干布清洁。 3.17使用前需检查电量符号是否足够,不足时必须充足电方可使用.正在充电时不可使用,否则会损坏仪器。 4.0测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。

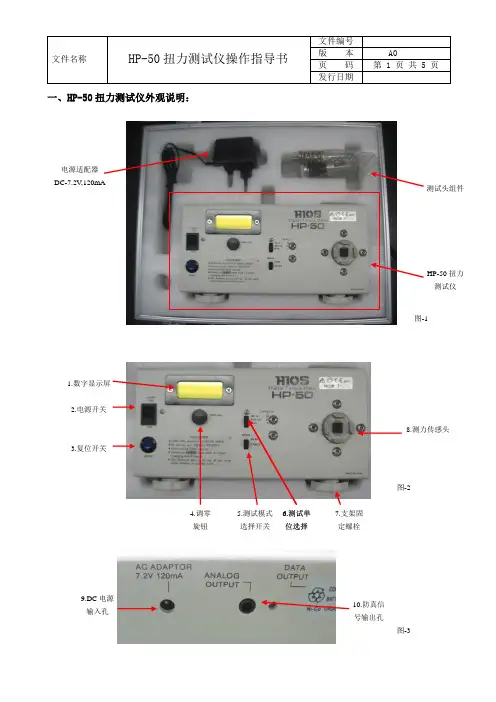

HP-50扭力测试仪操作指导书
发行日期 一、HP-50扭力测试仪外观说明： 电源适配器 DC-7.2V,120mA 测试头组件 HP-50扭力 测试仪 1.数字显示屏 2.电源开关 4.调零旋钮 5.测试模式选择开关 3.复位开关 6.测试单 位选择 8.测力传感头 7.支架固 定螺栓 9.DC电源输入孔10.防真信 号输出孔 图-1 图-2 图-3
发行日期 各部份详细说明： 1. 数字显示屏：显示扭力的数值大小； 2. 电源开关：ON-打开，OFF-关闭； 3. 复位开关：在PEAK 模式下将测试峰值清零； 4. 调零旋钮：在TRACK 模式下，旋转该旋钮可将显示的数值归零； 5. 测试模式选择：PEAK 模式-保持状态，锁定峰值数据；TRACK 模式-跟踪状态，显示扭力的大小变化； 6. 测试单位选择：有1bf.in ，Kgf.cm ，N.m 三个档位。单位换算关系为：1kgf.cm ≈0.9ibf.in ≈0.098N.m 目前生产线只使用Kgf.cm 档位，HP-50测试仪的最大扭力为50Kgf.cm ； 7. 支架固定螺栓：将扭力测试仪固定在支架上使用； 8. 测力传感头：测试扭力时放测试头组件的位置； 9. DC 电源输入孔：使用7.2V ，120mA 的电源适配器为扭力测试仪供电或充电； 10. 防真信号输出孔：输出测试数值的防真信号。 二、仪器操作： 2.1 将装有扭力测试仪的手提箱平稳地放在待测电批处的工作台面上，打开扭力测试仪的手提箱，检查测试仪是否在校验的有效期之内。如果超过有效期则应立即停止使用，并送交设备管理员安排外校。 2.2 检查手提箱中的附件是否齐全，包括测试头组件、测试轴与电源适配器。 2.3 确认待测试电批的电批头外形以及电批的最大扭力大小，选择所需使用的测试轴与弹簧(如下图所示)。 2.3.1 测试仪的厂家提供了三款不同的测试螺杆：Φ4测试轴、Φ5测试轴与外六角测试轴。在测扭力时选择与电批头头型相同的测试轴。 2.3.2 测试弹簧的选择原则： 2.3.2.1.黄色弹簧的测试扭力范围为0.15～0.6N.m ，当电批的扭力小于0.6N.m 时选择此弹簧； Tmax ≥1.5N.m 黑色粗弹簧 +Φ5测试轴 0.5～3.0N.m 黄色细弹簧 0.5～3.0N.m 外六角 测试轴 Φ4测 试轴 电批扭力标识 图-4
扭矩测试仪的使用步骤和维护方法
扭矩测试仪的使用步骤和维护方法 扭矩测试仪是测量光照的一种现代化仪器，在我们的现在生活中应用是特别广泛的，其中在温室大棚，办公室照度，舞台灯光等地方都是随处可见的。准备使用扭矩测试仪的很多人都想了解下扭矩测试仪的使用方法以及后期维护的步骤，下面就为大家介绍一下。 扭矩测试仪的使用步骤： 1、扭矩测试仪使用的第一步是打开电源。 2、打开检测器盖子，然后把光检测器水平放在定好的测量位置。 3、寻找适合测量档位。 4、扭矩测试仪开始工作，并开始在显示屏上显示测量到的照度值。 5、刚开始显示屏上显示的数据会不断地变动，当显示数据比较稳定的时候，按下HOLD键锁定数据。 6、读取并记录读数器中显示的观测值。观测值等于读数器中显示数字与量程值的乘积。 7、再按一下锁定开关，取消读值锁定功能。 8、每一次观测时，连续读数三次并记录。 9、测试仪测量工作完成后，按下电源开关键，切断电源。 10、最后我们用完扭矩测试仪要盖上光检测器盖子，并放回盒里。 扭矩测试仪的维护方法： 1、扭矩测试仪的工作电压一般为220V, 允许10% 的电压波动。为保持光源灯和检测系统的稳定性, 在电源电压波动较大的实验室最好配备稳压器。 2、为了延长光源的使用寿命, 在不用时要关闭光源灯。如果光源灯亮度明显减弱或者有不稳定现象产生, 那么就要及时更换新灯。更换后最好要调节灯丝位置,禁止用手直接接触窗口或灯泡, 避免油污沾附, 如果不小心接触过需要用无水乙醇用来擦拭。
3、扭矩测试仪的核心是单色器, 它是装在密封盒内的一种仪器禁止拆开, 为了避免色散元件受潮发霉, 最好经常更换干燥剂。 4、扭矩测试仪的光检测器灵敏度会随着使用条件或时间而降低，建议您将 测试仪做定期校正，以维持基本精确度。
瓶盖扭力测试仪使用说明书
瓶盖扭力测试仪使用说明书 一、功能 ANL系列瓶盖扭力仪使用来测量各种瓶盖（如饮料瓶盖、化妆品瓶盖、药品瓶盖、罐头瓶盖等）、灯头等扭力大小的仪器，也可以通过特制夹具测量汽车反光镜、门窗扳手、隐形眼镜盖等产品的扭力。广泛应用于电器制造、汽车轻工和专业科研和检测行业。是一种易操作，高精度，性价比高的便携式检测工具。开机显示软件型号代码（不是仪器型号）。 二、特点 1、扭力大小为LCD液晶显示，读数简单，精确，最小读数达到0.0001N.m； 2、具有峰值、自动峰值和实时值三种测试模式； 3、可以顺时针、逆时针工作，可测量紧件和松件的扭力； 4、结构部分简单、坚固； 5、测量物件直径为1.5-20cm； 6、仪器使用可充电镍氢电池供电； 7、满量程120%过载保护； 8、N.m，kgf.cm，lbf.in三种测试单位相互换算； 9、绿色环保，无操作自动关机功能； 10、配置大记忆功能，可存储99组测试数据； 11、上下限设置功能，超上下限指款灯指示，超上限蜂鸣器报警； 三、面板开关说明仪器外观示意图如图一（略） 1、充电器插孔：当电池符号中无格显示时，请插入专用充电器充电； 2、固定夹具：4个橡胶夹具用于夹紧瓶体； 3、调节螺母：根据瓶体尺寸调节适合的夹紧位置； 4、液晶显示屏幕。 显示面板示意图如图二（略） （！）LCD液晶屏 LCD液晶屏示意图如图（略） 1、实时、峰值、自动峰值任意转换 2、扭矩方向显示 3、电池电量显示 4、可存储99组测试数据 5、N.m/kg.cm/1bf.in三种单位 （2）面板功能按键说明 【开机/关机】电源开关键。每按一次该键，开、关状态即转换一次； 【设置】在实时值/峰值或自动峰值状态下按设置键，依次显示上限值设置；下限值设置；最小存储值；最小值保持值，峰值自动解除时间，自动关机时间，每秒采样次数，重力加速度值，背景灯选择，设置完毕，可以选择存储键保存设置，或者置零键取消保存。 【保存】将测试时的数据存储仪器上（在峰值模式），和设置状态时的保存功能； 【单位】单位选择键。每按一次分别选定1bf.in、kgf.cm、N.m单位； 【▲】加一减，在设置时或查看时调整数据使用； 【背光】背光灯开关键，开机默认为背光灯关，如需开起请按此键； 【峰值】峰值键，用于实时、峰值、自动峰值三种状态切换； 【查看】查看键，查看存储的数据及整理，看不同地址的数据可按“向上”或“向下”键选择，退出查看状态请再次按“查看”键；
高强度螺栓终拧扭矩检测作业指导书(含全部附表)
MC-LWI-07（A0） 1编制依据 （1）《钢结构工程施工质量验收规范》GB 50205-2001； （2）《钢结构现场检测技术标准》GB/T 50621-2010。 2适用范围 本方法适用于高强度螺栓连接副终拧扭矩检测。 3作业程序 执行程序形成的记录 3.1接受任务编制检测方案。 3.2 根据检测方案的技术要求准备仪器设备。 3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-06-A《高强度螺栓终拧扭矩检测记录》。 3.4分析检测数据，编制检测报告。 4检测方法 高强度螺栓连接副终拧扭矩主要用扭矩法进行检验，原则上采用检验法与施工法应相同。
4.1 试验准备：检验所用的扭矩扳手其扭矩精度误差应在3%以内。 4.2 扭矩法检验 4.2.1 在螺尾端头和螺母相对位置划线，将螺母退回60°左右。 4.2.2 用扭矩扳手测定拧回至原来位置时扭矩值，并做好记录。 4.2.3 比较测定扭矩值与施工扭矩值的偏差，其偏差在10%以内为合格。 4.3 扭剪型高强度螺栓施工扭矩检验，观察尾部梅花头被拧掉者视同终拧扭矩达到合格标准，未被拧掉者应按上述扭矩法检验。 5 结果计算 高强度螺栓连接副终拧扭矩值按下式计算： Tc=K·Pc·d 式中，Tc—终拧扭矩值（N·m）； Pc—施工预拉力标准值（kN），见附表1； d—螺栓公称直径（mm）； T0—初拧扭矩值可按0.5Tc取值。 K—扭矩系数，按GB50205附录B·0·4的规定试验确定（或由委托提供高强度螺栓扭矩系数复验报告）。. 其中高强度螺栓连接副施工扭矩范围如表5-1所示.
表5-1 高强度螺栓连接副施工扭矩范围 6 测量记录 检测记录应按规定格式填写，具体要求执行《记录管理程序》（MC-LQP-21）。 7 记录表格 1) JSJL-02-06 高强度螺栓终拧扭矩检测记录
HP-10数字扭力测试仪简要使用说明书
HP-10数字扭力测试仪简要使用说明书 任何先进的螺杆紧固工具，即使其扭力可以设定，其性能也不可能是完美无缺的。扭力测试仪就是用来测试旋转力矩的一种仪器。本扭力仪可以测定电动螺丝刀和扭力钳等工具的转动力矩，并且可与计算机通讯，构成自动控制的生产系统，精度高、易操作、成本低。已广泛应用于各种电气产品、相机、手表、摩托车和飞机等制造行业 用途： 1 测量电动螺丝刀、各种扭力螺丝刀及扭刀扳手的扭刀设定。 2 用于检测各种电动螺丝刀、扭刀螺丝刀和扳手的扭刀大小，也可用于实验室中的检测和功能控制。 3 用于各种卡具和夹具等，例如： *搜集穿孔螺杆的孔径资料。 *转动部分的扭力分类。 *控制瓶塞的紧度。 *小零件的破坏性试验。 *塑料螺杆及小零件的品质控制。 特点/FEATURES： ●四位LCD（液晶）显示，读数清析准确。 ●在峰值保持功能时能显示测得的最大值并保持显示。 ●扭力测试仪可顺时针或逆时针测量扭力，因此可方便地测量扭紧和扭松时的扭力。 ●结构简明、牢固，扭力仪直接与扭力测试部分相连。 ●仪器符合统计程序控制系统。 ●模拟输出的多种应用：波形观察和测量数据的记录判断。 ●扭力测试仪结构紧凑、重量轻、使用可充电电池，携带方便。 数字扭力测试仪HP-10功能介绍： 一. 首先要检查电池电量是否充足，当电量不足的时候电池符号会不停地闪动，则必须用充电器进行充电，充电时间要大于3小时不超过6小时。 2. 放稳仪器，最大测量为：1 N·M。 3. 选择好测量单位：N·M KGF·CM。 二. 设置（MODE）功能： 1、POWER按钮为电源开关。 2、ZERO按钮为清零按钮。 3、UNIT为单位设置按钮。 4、CLR按钮为清除记忆按钮。 5、PEAK按钮为峰值记录按钮。 6、PRINT按钮为打印按钮。 7、MEMORY按钮为记录测试按钮。
智能扭矩测试仪器操作规程
操作规范 页数第1 頁共2頁 一、 目的和适用范围 1、通过本规范的实施，可以保证FD210智能扭矩测试仪状态完好，具备正常的检测功能。 2、本规范使用于照明行业FD210智能扭矩测试仪的操作，维护保养，检定/校零，运行检查的管理。 二、 职责 1、授权的操作人员对仪器设备按要求进行操作，负责做好日常维护并做好记录。 2、保管人员负责对仪器设备进行保养、维护和运行检查并做好记录，并在检定/校准截止日期前委 外检定。 3、由计量人员将仪器设备委外进行检定/校准，保存证书，并提供必要的修正的数据。 三、 操作方法 1、查看仪器是否正常运行。 2、安装相对应的测量用夹具，安装完夹具后，再将被测灯安装在夹具内，并可靠坚固。 3、按下电源开头，预热5分钟，此时若窗口显示值不是“0.00”则需进行校零。按“校零”键，扭 矩/TORQUE窗口显示“三Ero”，同时“校零”指示灯亮，再按“校零”，仪器进入校零状态，，当“校零”指示灯灭时，仪器校零结束，回到正常测试状态。 4、按“设定”键，扭矩/TORQUE窗口显示“SET”，再按“设定”键，仪器进入设定状态，最大扭 矩/PEAK HOLD窗口显示上次设定的值，使用通过“∧”键及“>”键键重新设定上限值，再按“设定”键保存并退出设定状态，进入正常测量状态。 5、顺时针或逆时针转动被测灯，在转动过程中，仪器扭矩/TORQUE窗口显示当前扭力值，当转动 至仪器发出报警声时，查看此时灯头有无松动，有松动则表明不合格；无任何松动，则表明合格，达到所设定的要求。
操作规范 页数第2 頁共2頁 四、 维护保养 1、为使设备正常使用，使室内环境温度为15℃-35℃，相对湿度≤70% 2、避免油渍、水及其它化学药品侵蚀，每次使用后，清洁仪器，并做好记录。 3、严禁过载使用，安装被测负载及夹具时，严禁直接敲打、碰撞。 五、 标准要求 1、依据国家标准GB 24906 – 2010 普通照明用50V以上自镇流LED灯安全要求； 2、未使用过的灯的抗扭矩标准规定： 注：根据该表中扭矩水平进行试验时，灯头应与灯体或灯上用来旋进或旋出的部位牢固地链接； 3、上表中未涉及的灯头型号，按照客户要求，可参照IEC 62560-2011 标准要求： 编制 审核 批准
扭力计操作作业指导书
扭力計操作作业指导书 適用范圍﹕ADT-50/100﹑HP-100等型號扭矩測試儀PCQM-03-677 0 1/1 一、目的：為使用者提供正確的儀器操作與測量方法，確保測量精確度，提升品質，延長儀器使用壽命。 二、適用范圍：本公司各部門使用的ADT-50/100﹑HP-100等型號扭矩測試儀(扭力計)。 三、儀器用途：用于檢測产品扭力。 四、操作步驟： NO. 項目作業內容注意事項使用工具 1 開機調零將電源開關鈕"POWER"打在"ON"位置﹐"MODE"開關打在"TRACK"位置,調節"ZERO ADJ"鈕使顯示器顯示"000"。觀察顯示器有無顯示及顯示是否為零,若顯示器顯示數字很暗或無顯示或顯示"BA T"符號則需充電﹐顯示不為"000"則需調零。調零時扭矩測量適配槽不能受力。 2 充電將專用充電變壓器插到電源插座上﹐輸出端插在扭矩儀（扭力計）的"AC ADAPTOR"插孔內。充電變壓器的供電電壓有110V和220V﹐要確認電源電壓。變壓器輸出電壓為7.2V,電流為120mA。充電完畢﹐打開電源開關﹐顯示器應有數字顯示。 3 測量1.將扭矩儀水平固定放置。扭矩儀（扭力計）若不固定則測量重復性會很差。 2.CAPACITY量程開關撥到適當位置﹐MODE開關撥在PEAK位置﹐組合好的軸承組置于測量適配槽內﹐選好扭力檔位的被測螺絲批垂直套于軸承組上。軸承組軸軒要与電批套頭相匹配﹐彈簧要與最大扭矩匹配﹐軸承組須与測量適配槽吻合。按相關SOP選擇螺絲批扭矩刻度。電批旋轉帶動軸承組轉動,顯示值持續增大直至扭矩限制機構起作用。按"RESET"開關使顯示回零﹐螺絲批方向開關打到反方向﹐按下開關將軸承組松開﹐方可重新測量。顯示單位為kgf．Cm（千克力．厘米）﹑N．M（牛頓．米）或lbf．in（磅力．英寸）。 3.選擇螺絲批轉動方向為"擰緊"然后按下開關﹐扭矩限制機構起作用之后關閉開關。 4.LCD顯示之數值即為螺絲批扭矩值（最大值）。 4 關機關閉扭矩儀（扭力計）電源﹐LCD不顯示。將螺絲批方向開關打到反方向﹐按下開關使軸承組松開然后取下軸承組存放。LCD不顯示。軸承組裝回包裝盒內﹐不需完全拆散。转自: [url=https://www.360docs.net/doc/ac6794448.html,/?fromuid=0]标准下载论坛[/url] https://www.360docs.net/doc/ac6794448.html,/viewthread.php?tid=17955&fromuid=0
扭力测试仪操作指引
扭力测试仪操作指引 （ISO9001-2015） 1.0目的 确保使用时得到正确数据,保证使用者有一致操作方法。 2.0范围 适用本厂HP-100电批扭力测试仪。 3.0操作使用规范内容 3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。 3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。 3.3根据测试要求将单位选择开关打至合适位置:lbf-?in<->kgf?cm<->N?m。 3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。 3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。 3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。
3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。 4.0注意事项: 4.1扭力测试仪充电时间不可超过8小时。 4.2给扭力测试仪充电时需使用专用的充电器。 4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一力充电一力进行扭力测量。 4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。 4.5不可将扭力测试仪充电器作其它用途使用。
