电力监控系统设计分析
电力监控系统设计分析
发表时间：2018-10-18T14:48:06.143Z 来源：《电力设备》2018年第18期作者：金建国[导读] 摘要：电力监控系统的监控功能、现场监控层设备的选择、通信网络实时性、监控系统主机的型式等问题应根据建筑物的性质、特点、经济条件和电力系统的条件，经技术经济比较后确定，这样才能充分利用资金构建安全、节能、高效、实用的电力监控系统。
（国电南瑞南京控制系统有限公司江苏省南京市 210000）摘要：电力监控系统的监控功能、现场监控层设备的选择、通信网络实时性、监控系统主机的型式等问题应根据建筑物的性质、特点、经济条件和电力系统的条件，经技术经济比较后确定，这样才能充分利用资金构建安全、节能、高效、实用的电力监控系统。本文通过深入的研究电力监控系统的功能，分析了电力监控系统设计分析的措施，仅供参考。
关键词：电力；监控；系统；设计
1 引言
随着科学技术的不断发展与进步，电力系统的生产力也在不断的提升，企业对供电质量的要求也越来越高。然而，在这种大环境下，企业中的电力生产与运营所需要的成本所占的比重也开始大幅度上升。如何提高电力生产的效率，如何减少运营的损失，如何降低发电的成本，如何提高电力系统监管的水平已经成为企业的一项重要任务。为此，合理化的供配电设计，高效可靠的电力监控已经成为了石化企业发展的重点。本文主要就电力监控系统的设计进行分析，希望能够为石化类电力监控发展提供一定的帮助。
2 电力监控系统构架
（1）现场监控层主要由多功能继电保护装置、智能断路器的微机单元、多功能电力网络监控仪表、开关量输入/输出模块、可编程序控制器（Programmable Logic Controller，PLC）等监控单元设备组成。这些装置和模块与一次设备对应配置，就地安装于配电柜内。这些设备均带有RS-485网络通信接口，通过现场总线将相关设备连接起来，上传信息至通信管理层。部分监控单元不依赖网络而独立完成对监控对象（一次设备）的保护、控制、监测。另外视工程的需求，监控单元可配置开关状态显示、运行参数、保护整定值、故障信息和事故记录等功能。（2）网络管理层处于现场监控层与系统管理层之间，主要由现场管理机（数据采集器）、网络服务器、以太网交换机、通信处理器等设备组成，主要任务是完成现场监控层和网络管理层之间的网络连接、转换和数据、命令传输与交换，通过以太网还可以实现与火灾自动报警系统、建筑设备监控系统、安全防范系统等其他系统的网络通信，共享信息资源。（3）系统管理层通常配置高性能工业控制计算机、显示器、打印机、不间断电源（Uninterruptible Power Supply，UPS）、报警器、动态模拟屏等，设置于电气总控制室或值班室内，计算机内安装专用控制软件，将中间层传来的现场控制设备数据通过人机界面的方式显示，控制人员可发送命令给现场控制层设备，完成相应的操作和整定设置。
3 电力监控的基本功能
3.1 电力监控系统的运行离不开计算机及其各类型功能软件的支持
电力监控系统不仅需要结合相关专业软件对采集到的信息进行及时更新，而且还要充分利用网络功能对软件进行相关的升级处理，从而有效保证监控系统软件使用的灵活、可靠、高效以及数据信息的高速传递。基于电力监控的优势所在，供配电设计获取了良好的环境，并且，这给监控同步以及多方监控一方功能的实现打下了坚实的基础。为此，电力监控系统也可以打破常规的地域限制，充分利用监控系统实现对供配电传递信息进行处理的目的。
3.2 电力监控系统具有数据远程通信的功能
电力监控系统可以通过监控装置的通信接口和光端机联系，并利用光纤达到数据远程通信的目的。并且，在监控装置内还可以安装一个modem通信模块，这样就能够利用固定的电话网络进行拨号连接，从而访问监控装置，实现远程数据的采集。
3.3 电力监控系统集成停电抄表
如果发生停电事故或者相关的设备电源模块出现故障的时候，有关工作人员时常会有读取测控仪数据存储器的需求。为此，电力监控装置通常应当设置备用电源接口，以便在任何情况下都可以获取测控仪存储的数据。并且，对于存储器而言，其还应当具有静态存储的功能，这样即使是遇到停电的情况，相关数据依然可以被有效保存，从而避免数据丢失现象的出现。
4 电力监控系统的设计分析
4.1 监控中心模块
对于重点的工作内容制定适当的方案，以双网双机冗余技术为基础，目的在于如何均衡网络主机负载以及网络流量。双网双机冗余配置的监控中心分为不同的两种，并给这两种网分别配备不一样的IP地址。通常只需要有主网络和主机节点在进行工作，备网络与备机节点应该处在的备用状态，通常情况下是只有在主网络、主机节点出现故障或维修的状况下，备节点才会发挥起基本作用。然而这种方式的弊端是实际上白白浪费了多数的网络和主机资源。一般在监控中心的设计过程中是要通过网络分层以及绑定虚拟IP地址等技术，更大程度上减少网络上的拥挤程度，同时有益于达到网络负荷均衡的目的。网络分层就是通过对原有监控网分成为监控子网以及采集子网，把所采集的信息进行详细的分类产生分层。监控子站中所有的信息数据都会通过采集子网来进行融汇，形成中级的“熟数据”传送到监控子网上，从而达到实时监控的目的，监控子网传输的意义，就是对采集子网的“熟数据”；“虚拟IP地址绑定”相关的技术应用于数据的采集，通过对有关的数据进行主备双网后，进行“虚拟”网络组合成对外部可看见的IP地址以及网络，这样对于外部网络来说，就是相当于有一个网段，这种工作方式；能使内部使用的网络“协同”软件将全面的对所承载的网络流量进行平均分化；主机“协同”软件的使用，对采集子网的主机通过进行分组，厂站信息分别用不同的机器进行处理，不仅能对数据处理的更加快速，降低误差，同时最大可能的降低主机负荷度。两台数据服务器前置机的进程同时对数据进行处理，两台机器进行协同工作，而不是主备方式各自工作，能够更好的降低主机的负荷度。
4.2 电力监控系统主机选择
电力监控系统主机直接决定了整个系统的安全性、稳定性，应采用高性能的工业控制计算机，并配以稳定的UPS。当变配电系统为一般的中小型系统，监控系统的控制要求不高，建议采用单主机型式；当变配电系统为重要的大型系统，监控系统的控制要求较高，建议采用双主机在线冗余运行，互为备份，确保系统安全、可靠；当变配电系统中有部分特别重要的、对实时性控制要求高的监控系统，可采用高可靠性的PLC直接对该部分编程控制。
4.3 电力监控系统与电能管理系统的关系
电力监控系统技术方案
电力监控系统技术要求 1.1 适用范围 本技术规格书适用于变电站的变电所及配电房的电力监控系统。 1.2 应遵循的主要标准 GB 50174-2008 《电子信息系统机房设计规范》 GB/T2887-2000 《电子计算机场地通用规范》 GB/T 9361-88 《计算站场地安全要求》 GB/T13729-2002 《远动终端设备》 GB/T13730-2002 《地区电网调度自动化系统》 GB/T15153.1-1998 《远动设备及系统——电源和电磁兼容性》GB/T15153.2-2000 《远动设备及系统——环境要求》 GB/T17463-1998 《远动设备及系统——性能要求》 GB/T18657-2002 《远动设备及系统——传输规约》 DL/T860(IEC61850) 《变电站通信网络和系统》 GB/T16435.1-1996 《运动设备及系统接口（电气特征）》 GB/T15532-2008 《计算机软件单元测试》 GB 50057-2010 《建筑物防雷设计规范》 GB4943-2001 《信息技术设备的安全》 GB/T17626-2006 《电磁兼容》 1.3 技术要求 1.3.1 系统技术参数 ●画面响应时间≤1s； ●站内事件分辨率≤5ms； ●变电所内网络通信速率≥100Mbps； ●装置平均无故障工作时间(MBTF)≥30000小时； ●系统动作正确率不小于99.99%。 ●系统可用率不小于99.99%； ●站间通信响应时间≤10ms； ●站间通信速率≥100Mbps；
1.3.2 系统构成概述 a)系统结构 整个系统以实时数据库为核心，系统厂家应具备自主研发的数据库，同时应该具备软件著作权或专利证书，保证软件系统与硬件系统配置相适应，应用成熟、可靠，具备模块化可配置的技术架构，相关证书投标时需要提供。 ●数据采集 数据采集软件，支持下传控制命令。将从现场网络采集的数据写入实时数据库。采用动态加载驱动方式，便于扩充特殊协议的设备。包括MODBUS485/TPC驱动、OPC驱动和仿真驱动simdrv。 ●实时数据库 实时数据库应符合Windows 64位X64版，负责数据实时和历史服务。采用基于TCP协议的应用层协议，具备LZO实时压缩传输，极大的节约网络流量资源，提供rdb4api.dll 标准DLL封装协议便于客户端使用。实时数据库应具备数据响应快、容量大、具有冗余备份存储等特点，例如美国OSI Software推出的PI实时数据库系统。 实时数据库应具备管理工具，用于管理实时库的帐号、标签、数据卷和数据查询。分为X86版和X64版，采用跨平台的基于TCP协议的应用协议。 实时库应具备备份工具，提供实时库的在线实时备份功能。比通用备份工具比如Veritas或RoseMirrorHA等效率更高、占用资源更少、使用更简单、节约工程成本。 实时数据库应提供是数据同步工具，用于数据恢复和多库之间的数据同步。 在100M网络上，标签服务秒可提供28万个标签属性记录服务，数据服务每秒可提供100万条历史数据记录服务。内置历史缓存和历史预读为多客户并发历史服务提供优异的检索和查询统计性能。 b)设计规格 ●运行平台Windows server 2003 sp2及以上服务器，同时支持windows64位和Linux64 位系统平台； ●最大标签数达到≥100万； ●最大并发连接客户数≥512万； ●最大历史数据卷个数4096个，单卷容量≥120G，每个卷数据可以存储≥100年 ●可变长度类型大小，每条记录最大1000字节 ●SOE事件最大4G空间，大于1000万条记录，自动回收利用旧空间。 ●磁盘访问方式支持直接扇区写盘 + 写通式自有缓存
电力监控系统方案设计
电力监控系统 一、综述 (2) 二、解决方案 (2) 三、变电站监测总体解决方案 (3) 四监控系统整体结构图: (3)
一、综述 随着电力事业的快速发展，目前对于骨干输变电线路上的超高压变电站 （500KV,220KV,及绝大部分110KV变电站）大多已经建立起光纤传输连接，并在生产管理上建立了SCADA系统，可以进行中心调度、地区调度的多级监控、调度管理。但是对于数量快速增加的农网的变电站、开闭所，由于数量大、分布范围广而大多尚未纳入电力SCADA系统中，随着针对这类无人值守站的管理监控要求的不断提高，以及对供电质量提高的需要，势必要将这类数量较大的配电网变电站、开闭所纳入统一的监控管理。 推出的“A电力监控系统”解决方案是专门针对分布式的应用，通过IP网络对散布在较大区域的大量变电站的输变电线路进行集中监控。本系统可对 35KV以下变电站内输变电线路进行实时遥测、遥信、遥控、遥视，实时检测线路故障并即时报警，实时监测变电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音、电话语音、小灵通短信、手机短信等多种方式发出报警信息，及时告知维护管理责任人。 本系统的建设是为了提高变电站电网的管理水平，迅速而准确地获得变电站运行的实时信息，完整地掌握变电站的实时运行状态，及时发现变电站运行的故障并做出相应的决策和处理，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控合分闸、躲峰填谷，把握安全控制、事故处理的主动性，减少和避免操作、误判断，缩短事故停电时间，实现对变配电系统的现代化运行管理 二、解决方案 功能架构:
监控系统立杆防雷设计方案
监控系统（立杆）防雷设计方案 编辑：万佳防雷负责人：杨帅一、概述 每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。 道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。 为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求： 1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。 2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。 3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。 4）雷电保护器对雷电袭击应具有足够快的响应速度。 二、监控系统防雷总体方案 1、直击雷的防护 直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm镀锌圆钢，安装方式为焊接。 2、防雷接地要求 防雷接地由引下线、接地线和接地体组成。引下线是引导雷击电流从避雷针入地的通道。接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。多种接地体距离无法大于20M时，必须加装地网隔
电力监控系统方案一(海康方案)
电力监控联网总体设计方案 系统结构拓扑图： 变电站智能监控系统由站端系统、传输网络、主站系统这三个相互衔接、缺一不可的部分组成。 变电站的视频监控、环境监测、安全防范、火灾报警、门禁等子系统，大多各自独立运行，通过不同通道上传数据，甚至每套系统都配有独立的管理人员，很难做到多系统的综合监控、集中管理，无形
中降低了系统的高效性，增加了系统的管理成本。 本方案采用了海康威视DS-8516EH系列多功能混合DVR，兼容模拟摄像机和IP摄像机，充分利用现有模拟摄像机，保护已有投资；DS-8516EH还集成了各种报警、控制协议，可采集模拟量信号、串口信号、开关量信号，支持其他子系统的可靠接入，可以对环境监测、安全防范、门禁、消防等子系统进行集成。 系统集成改变了各系统独立运行的局面，满足了电力系统用户“减员增效”的需求。该技术不单是对各独立系统功能的简单叠加，而是对各功能进行了整合优化，并进行了智能关联。用户可以根据需要对各功能进行关联，满足规则后可以触发相应功能。 站端系统 站端系统对站内的视频监控、环境监测、安全防范、火灾报警、门禁、照明、给排水和空调通风系统进行了整合，主要负责对变电站视音频、环境量、开关报警量等信息进行采集、编码、存储及上传，并根据制定的规则进行自动化联动。 传输网络 变电站联网监控系统的网络承载于传输网络电力数据通信网，用于站端与主站、主站之间的通信。 主站及MIS网用户可以对站端系统进行监控，实时了解前端变电站的运行情况；站端系统的视音频、报警信息可上传至主站并进入MIS网，供主站及MIS网用户查看调用。
功能设计 随着电力调度信息化建设的不断深入，变电站综合监控系统除满足原有基本功能外，被赋予了许多新的要求。我们的联网监控系统应具备如下功能： 实时视频监视 通过视频监视可以实时了解变电站内设备的信息，确定主变运行状态，确定断路器、隔离开关、接地刀闸等的分/合闸状态，确定刀闸接触情况是否良好，以上信息通过电力SCADA遥测、遥信功能都有采集，但没有视频监控可靠清晰。视频监视的范围还包括变电站户外设备场地和主要设备间（包括主控室、高压室、安全工具室等），主站能了解监控场地内的一切情况。 环境数据监测 变电站的稳定运行离不开站内一次、二次设备的安全运行，自然条件等因素影响着设备的安全运行，高温、雷雨、冰雪、台风天气设备的事故发生率特别高，同时设备周边的环境状况也能反映设备的运行状况。监控人员为全面地掌握变电站的运行状况，需实时对温度、湿度、风力、水浸、SF6浓度等环境信息进行采集、处理和上传，生成曲线和报表，方便实时监控、历史查询、统计分析。 控制设置 上级主站通过客户端和浏览器可对所辖变电站的任一摄像机进行控制，实现遥控云台的上/下/左/右和镜头的变倍/聚焦，并对摄像机的预置位和巡航进行设置控制应具有唯一性和权限性，同一时间只允
电力监控系统功能
1 、概述 电力监控系统可以提高电力系统的可靠性,提高管理水平,加强电能质量管理,使用用户的用电系统更安全、更节能、更洁净。 它基于先进的现场总线方式实现电力系统的信息交换与管理,系统集保护、测量、控制、信号采集、故障录波、用电管理、电能质量分析、负荷控制与运行管理为一体。通过通讯网络、计算机与专业的电力监控软件使用户的电力系统透明化,就是提高电力系统安全性、可靠性、管理水平的智能化系统。 电力监控系统的主要功能: ●电力系统的运行监视 ●远程控制 ●电能质量管理:谐波分析、波形捕捉、扰动与波动监测等。 ●报警与事件管理 ●历史数据管理 ●电能管理 ●报表管理 ●用户管理 为用户提供完整的的电力监控解决方案,同时具有良好的开发性,可以方便地与其她自动化系统与智能装置通信,如消防控制系统、DCS系统、楼宇自控系统等,实现不同功能系统间的相互通信与资料共享。
客户价值: ●提高电力系统运行管理的效率 ●减少电能消耗的成本 ●提高系统运行的连续性与可靠性 ●缩短停电时间,减少停电损失,避免故障发生 ●减少系统运行管理与维护费用 ●监视电能质量,发现潜在故障 2 、系统构成 现场测控层 所有现场设备相对独立,按一次设备对应分布式布置,完成保护、控制、监侧与通信,同时具有动态实时显示开关设备状态、运行参数、故障信息,经RS485通信接入现场总线。
网络通讯层 现场测控层与系统管理层的数据交换的通信设备与通讯线路。 系统管理层 监控主机采用高性能的计算机,结合监控软件实现对系统的全面监控与管理功能。通过以太网与DCS系统、楼宇自控系统、消防控制系统等通讯,数据上传共享。 3、系统功能 ●用户管理 为了系统的安全稳定的运行,整个系统提高可靠的安全保护措施,用户进行不同操作特性权限授权,对重要的操作采取双口令密码,重要的操作进行记录。 ●网络通讯 采用分布式的网络组织机构,支持现场总线、以太网通讯、无线等通讯分式。 监控系统具有良好的网络诊断功能,能在线诊断网络通讯状态,在发生网络故障时,能自动在系统监视画面中显示故障节点及发出报警。 ●动态人机界面 按照实际的电力系统的系统图绘制,实时动态的显示各开关设的状态、运行参数、故障情况。根据需要或实际运行情况,对电力系统图实现的进行重新组态,实现变化与显示同步。主画面可直观显示各
KW储能系统初步设计方案及配置
K W储能系统初步设计 方案及配置 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
中山铨镁能源科技有限公司 储能系统项目 初 步 设 计 方 案 2017年06月
目录
一、项目概述 分布式能源具有间歇性、波动性、孤岛保护等特点，分布式能源电能质量差，分布式能源设备利用率没有被充分发掘。微电网是为整合分布式发电的优势、削弱分布式发电对电网的冲击和负面影响而提出的一种新的分布式能源组织方式和结构，能有效改善分布式能源电能质量差、分布式能源设备利用率不能被充分发掘等分布式能源的不足。 微电网通过整合分布式发电单元与配电网之间关系，在一个局部区域内直接将分布式发电单元、电力网络和终端用户联系在一起，可以方便地进行结构和配置以及电力调度的优化，优化和提高能源利用效率，减轻能源动力系统对环境的影响，推动分布式电源上网，降低大电网的负担，改善可靠安全性，并促进社会向绿色、环保、节能方向发展。微电网是当前国际国内能源和电力专家普遍认可的解决方案。 本项目拟建设一套锂电池储能系统，通过低压配电柜给部分办公楼宇负荷供电，可实现对各个设备接口采集相关信息，并通过智能配电柜对各个环节进行投切，在并网及孤岛情况下实现发电、储能及负荷的控制，保持微电网系统的平衡运行。 二、项目方案 2.1智能光伏储能并网电站 本电站系统目的在于拟建设中山铨镁能源科技有限公司储能并离网系统示范工程，通过接入办公楼宇的日常照明等真实负载，可演示离网状态下正常供
电系统示范；分布式光伏多余电量进行储能示范；以及后台监控及能量调度等示范。 本项目拟建设的储能系统，系统由锂电池储能系统、控制系统、监控系统以及能量管理系统构成。其中控制系统可实现对分布式电源、负载装置和储能装置的远程控制，监控系统对分布式电源实时运行信息、报警信息进行全面的监视并进行多方面的统计和分析实现对分布式电源的全方面掌控，能量管理系统可控制分布式电源平滑出力与能量经济调度。系统一次拓扑结构如下图所示： 能量管理及系统监控网络结构图如下图所示： 能量管理系统可以根据储能情况及负载情况实现并离网切换控制，以及微电网系统几种不同运行模式的切换，可以实现分布式电源离网运行控制，并网点电气参数监控，实现系统负载远程投切控制。配置一套电池管理系统实现对储能电池的充放电状态及电池电量估计，实现分布式电源能量均衡控制及系统的经济运行。根据微电网交流母线电压频率情况，实现负荷分类切除，保证重要负荷的优先供电保障。 2.2储能系统 2.2.1磷酸铁锂电池 配置容量300kWh。 2.2.2电池管理系统（BMS） BMS是用于监测、评估及保护电池运行状态的电子设备集合。主要功能：1）监测并传递锂离子电池、电池组及电池系统单元的运行状态信息，如电池电压、电流、温度以及保护量等；
变电站综合监控系统设计方案
变电站综合监控系统设计方案 一、变电站综合监控系统概述 随着电力部门工作模式的全面改造，各变电站/所均实现无人或少人值守，以提高生产效益，降低运营成本。在电力调度通讯中心建立监控中心，能够对各变电站/所的站场图像、关键设备监测图像、有关数据和环境参数等进行监控和监视，以便能够实时、直接地了解和掌握各个变电站/所的情况，并及时对发生的情况做出反应, 适应现代社会的发展需要，这些都已经提到了电力部门的发展议事日程。目前，各局都已设立了运行管理值班室及调度部门，虽有对各专业的运行归口协调职能，但不能及时掌握运行状况和指挥处理运行障碍。现在对运行监视通常由各专业运行部门采用打电话来了解和判断处理故障。各种运行管理联系松散，依靠原始的人工方式已不能满足电力系统安全生产的需要。要跟上发展步伐，必须在健全和完善电力网络的同时建立电力综合监控系统。电力综合监控系统将变电站的视频数据和监控数据由变电站前端的设备采集编码，并将编码后的数据通过网络传输到监控中心。监控中心接收编码后的视频数据和监控数据，进行监控、存储、转发控制及管理。电力综合监控系统的实施为实现变电站/所的无人或少人值守，推动电力网的管理逐步向自动化、综合化、集中化、智能化的方向发展提供了有力的技术保障。 二、电力系统需求分析 1. 总体需求 变电站综合监控系统的功能，主要体现在以下几个方面： 通过图像监控、安防(防盗)系统、消防系统、保护无人值守或少人值守变电站人员和设备的安全 通过图像监控结合远程和本地人员操作经验的优势，避免误操作 通过图像监控、灯光联动、环境监控监视现场设备的运行状况，起到预警和保护的作用配合其他系统(如变电站综合自动化系统等)的工作 2. 用户主要需求规范 监控对象和场景 变电站厂区内环境实时监视 高压区域的安全监视，人或物体进入高压区域立即产生报警 主变压器外观及中性点接地刀状态 对变电站内的全部户外断路器、隔离开关和接地刀闸的合分状态给出特写画面 对变电站内各主要设备间的监视(包括大门、控制室、继保室、通信室、高压室、电容器室、电抗器室、低压交流室等) 对少人值守变电站办公区域的监视
电力监控系统使用简介
电力监控系统简介 电力监控系统（以下简称SCADA系统）实现在控制中心（OCC）对供电系统进行集中管理和调度、实时控制和数据采集。除利用“四遥”（遥控、遥信、遥测、遥调）功能监控供电系统设备的运行情况，及时掌握和处理供电系统的各种事故、报警事件功能外，利用该系统的后台工作站还可以对系统进行数据归档和统计报表功能，以更好地管理供电系统。 随着计算机和通信技术的发展，自20世纪90年代末开始，以计算机为基础的变电所综合自动化技术为供电系统的运行管理带来了一次变革。它包含微机保护、调度自动化和当地基础自动化。可实现电网安全监控、电量及非电量监测、参数自动调整、中央信号、当地电压无功综合控制、电能自动分时统计、事故跳闸过程自动记录、事件按时排序、事故处理提示、快速处理事故、微机控制免维护蓄电池和微机远动一体化功能。它为推行变电所无人值班提供了强大的技术支持。 一、基本组成与功能 电力监控系统由设置在控制中心的主站监控系统、设置在各种变电所的子站系统以及联系二者的通信通道构成。 电力监控系统的设备选型、系统容量和功能配置应能满足运营管理和发展的需要。其系统构成、监控对象、功能要求，应根据城市轨道交通供电系统的特点、运营要求、通信系统的通道条件确定。 电力监控系统主站的设计，应确定主站的位置、主站系统设备配置方案、各种设备的功能、型式和要求，以及系统容量、远动信息记录格式和人机界面形式要求等。电力监控系统子站的设计，应确定子站设备的位置、类型、容量、功能、型式和要求。电力监控系统通道的设计要求，应包括通道的结构形式、主/备通道的配置方式、远动信息传输通道的接口形式和通道的性能要求等。电力监控系统的结构宜采用1对N的集中监控方式，即1个主站监控N个子站的方式。系统的硬件、软件一般要求充分考虑可靠性、可维护性和可扩性，并具备故障诊断、在线修改功能，同时遵循模块化和冗余的原则。远动数据通道宜采用通信系统提供的数据通道。在设计中应向通信设计部门提出对远动数据通道的技术要求。 （一）主站监控系统的基本功能和主要设备 1．主站监控系统的基本功能 （1）实现对遥控对象的遥控。遥控种类分选点式、选站式、选线式控制三种； （2）实现对供电系统设备运行状态的实时监视和故障报警； （3）实现对供电系统中主要运行参数的遥测； （4）实现汉化的屏幕画面显示、模拟盘显示或其他方式显示，以及运行和故障记录信息的打印； （5）实现电能统计等的日报月报制表打印； （6）实现系统自检功能；
环智国际大厦电力监控系统的设计
环智国际大厦电力监控系统的设计 周菁 江苏安科瑞电器制造有限公司，江苏江阴 摘要： 本文介绍了环智国际大厦电力监控系统的设计过程。通过安科瑞Acrel-2000电力监控组态软件、ACR220ELF网络电力仪表、M5-F微机保护装置、GZDW直流电源柜进行系统组网，完成了对上海天目西路147地块环智国际大厦中低压配电系统中安装的电力仪表的自动监控，提高了大厦配电系统运行的可靠性。1项目背景 环志国际大厦位于上海市闸北区天目西路与恒丰路交界处，是上海著名的不夜城商业中心，可以方便快捷地通过上海火车站的铁路、高铁和三条地铁线抵达上海各区乃至全国，还有上海到北京、天津、香港等地的直通快车。集高档办公、购物、时尚、餐饮为一体的环智国际大厦，是体验上海高品质多元都市生活的新地标。大厦拥有5600多平方米的购物中心及32000多平方米的办公区域，由29层高楼建筑和3层裙房组成。大厦楼层净高2.7米，水平垂直线槽桥架设计方便缆线网络自由铺设，智能化采暖、通风空调系统，有线电视、语音及数据干线连接保证入驻企业安全、舒适地工作。在商务办公之余更可眺望不夜城的繁华。 对于这样一个地标性的五星级综合性大厦，保证配电系统的安全可靠运行极为重要，为了对大厦内的中低压配电系统实现自动监控与管理，提高物业管理的水平，使用电力监控系统对配电网络中的智能设备进行集中监控就成了一种必然选择。 2用户需求 环智国际大厦配电系统主要包括：一个10KV高压配电室、2个0.4KV低压配电室和132个楼层配电箱。 电力监控系统需要通过T1-T4变压器温度控制箱的RS485接口采集变压器绕组超温报警信号、铁芯超温报警信号以及传感器故障信号，并要具有声音报警功能。需要采集直流柜的电池充放电状态、电池组电压、电池组电流、电池房温度等信号，并通过直流屏信息表在界面上显示出来。 能够与10KV M5-F微机保护装置进行通信，主要采集微机保护装置传来的电压、电流、功率、频率、功率因数、断路器状态、手车位置等电力参数。对于低压开关柜和楼层配电柜内安装的电力测量仪表，主要采集电压、电流、功率、电能等电力参数。对本工程中所有电力系统的运行参数进行自动采集与分析，并能够定时保存到数据库中，保存时间间隔要求电压、电流、功率为1分钟一次电能值为5分钟一次。 需要采用简体中文Windows NT4.0/Window2000或者WindowsXP操作系统软件，并应提供配套的图形化操作软件、报警管理软件、参数设置软件、历史数据记录与管理及报表生成软件、通讯服务软件和绘图软件以及数据库编程软件等。管理人员能够通过大厦地下一层监控值班室内的PC机对系统进行监控管理。 对电力监控软件的要求如下：能在一个画面上进行所有的操作设定作业及对系统进行监控；可由鼠标的拖拽方式，简便的设定时间，也可在控制板上进行简便的设置；采用易操作的拖放方式，易于编辑各控制点的平面图；鼠标所指区域即显示相关断路器和群组的编号，以及显示该区的工作状态（开关）；提供方便的动态画面功能，使控制区域更加生动直观；可监测所有有关控制区的各项工作状态信息；可发出工作异常报警，并显示异常区域、异常工作点的具体地址；提供运行时间分析及历史记录分析功能；可收集一定的日志数据显示于画面或打印；提供对于各进线及馈线回路的电能量的查询和导出功能；可按照国际标准协议转发主要回路的电力参数给楼宇设备自控（BA）系统。 对于环智国际大厦电力监控系统的硬件配置要求主要如下：主机处理器Intel Core2Quad Qx6850，内存4096DDR2，硬盘250GB；19”TFT LCD显示屏；配备A3激光打印机。 3设计方案 3.1主要设计参考标准 DL/T814-2002《配电自动化系统功能规范》
大型商业综合体建筑电气初步设计说明
1、本工程的负荷分为特别重要负荷、一级负荷和三级负荷，其中： 第五节 建筑电气部分 一、设计依据 1、建筑概况：请建筑专业统一填写。 2、建筑专业的条件图图及给排水、空调通风等专业提供的用电负荷和技术条件。 3、建设方提供的技术要求。 4、国家、行业和地方有关的设计规范及规定： 高层民用建筑设计防火规范 GB50045-95（2005 年版） 建筑设计防火规范 GB50016-2006 供配电系统设计规范 GB50052-2009 10kV 及以下变配电所设计规范 GB50053-94 低压配电设计规范 GB50054-95 建筑防雷设计规范 GB50057-94（2010 年版） 建筑物电子信息系统防雷技术规范 GB500346-2004 民用建筑电气设计规范 JGJ16 -2008 建筑照明设计标准 GB50034-2004 汽车库停车库修车场设计防火规范 GB50067-97 火灾自动报警设计规范 GB50116-98 有线电视系统工程技术规范 GB50200-94 综合布线系统设计规范 GB50311-2007 视频安防监控系统工程设计规范 GB50395-2007 5、工程所在地区（山西晋中）的气象条件。 二、设计范围 电气专业的设计内容： 1、高低压配电系统； 2、室内照明系统； 4、接地和等电位联结； 5、建筑物防雷系统； 6、火灾自动报警系统； 7、综合布线系统； 8、有线电视系统； 9、建筑设备监控系统； 10、安全防范系统； 三、变配电系统 2、本工程的电源采用 10kV 高压进线，直接引自城市高压电网。从城市电网引入 2 回 10kV 电缆线路。两路 10kV 线路引自不同的城市区域变配电所。 10kV 电源进线引入 1#变配电所的高压配电室，由 1#变配电所高压配电室向 1#变配电所 的 2 台变压器、2#变配电所的 2 台变压器、3#变配电所的 2 台变压器放射式配出 10kV 电源 回路。 电源设计分界：由城市电网引入本工程的 2 路 10KV 电缆线路属城市供电部门负责范围， 不在本设计内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程 1#变配电所高压电源进线柜进线开关。 3、根据建筑功能分区，本工程设 3 处变配电所。 1）1#变配电所设于的地下一层，共装设 2 台干式电力变压器； 3、电气控制系统；

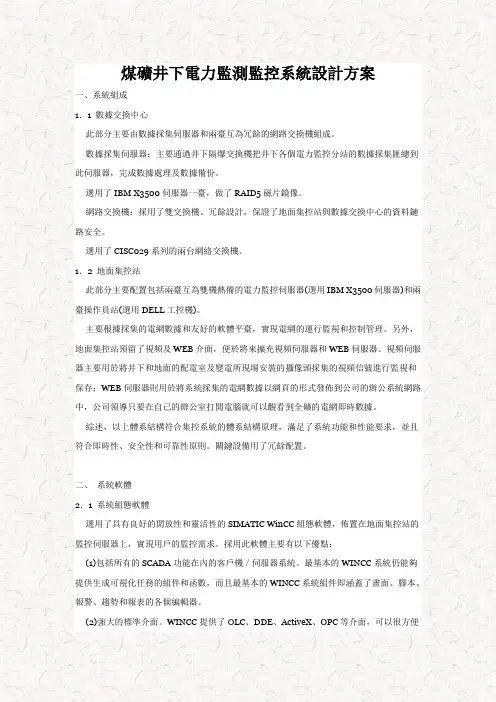

煤矿井下电力监测监控系统的设计方案
