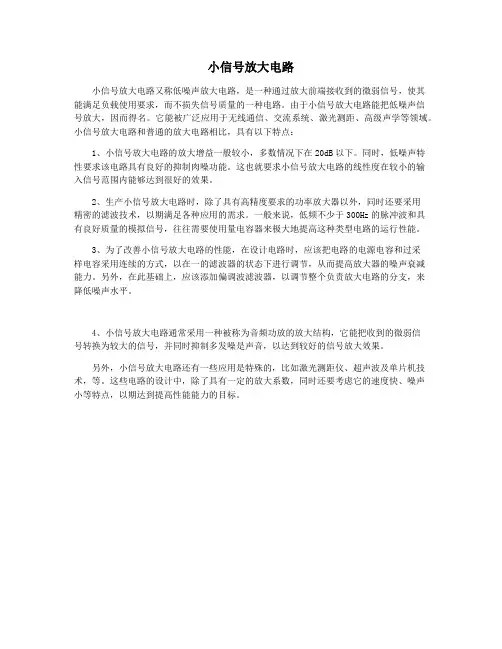

窄脉冲小信号运算放大电路方

?文中介绍的就是一种以三个芯片级联而成的差分运算放大器，该运放能实现窄脉冲小信号放大，脉冲的上升沿可以达到50ns.

1 设计目的

根据项目需要，本次设计的差分运算放大器是用于放大检波器输出的信号的，由于接收机接受的信号是小信号脉冲调制，因此设计的运放必要能够放大小信号窄脉冲。因为在小信号情况下，检波器输出为毫伏级别，而指标要求输出在-2~+2V之间，所以设计的差分放大电路放大倍数约100倍。?

2 设计思路

由于此次设计的运放是为了放大脉冲信号的，所以必须要考虑脉冲信号上升沿的问题，如果上升沿时间太大会导致脉冲信号的失真，因此设计的最初就是要限定脉冲信号上升沿时间T

3 相关电路

音频小信号功率放大

摘要本次电路设计课题是音频小信号放大电路，它属于模拟电路课程设计，所以实验中就需要用到大量的模拟电路知识。对于音频小信号放大电路它是由两级放大电路组成，第一部分是运用到了两级负反馈放大电路，旨在放大电压，第二部分OCL功率放大电路采用复合三极管，目的放大电路电流。两部分放大电路的设计根本目的就是为了将小信号放大为一个大信号而不失真。失真这是设计音频放大电路中的一个难点，电路的巧妙设计可以有效的避免失真，电容的运用是解决失真的关键。

目录 1 选题背景 (2) 1．1 指导思想 (2) 1．2 方案论证 (2) 1．3 基本设计任务 (2) 1．4 发挥设计任务 (2) 1．5电路特点 (3) 2 电路设计 (3) 2.1 总体方框图..................................... 错误！未定义书签。 2.2 工作原理 (3) 3 各主要电路及部件工作原理 (3) 3.1 第一级—输入信号放大电路 (4) 3.2 NE5532简要说明................................. 错误！未定义书签。 3.3 第二级—功率放大电路........................... 错误！未定义书签。 3.4 直流信号过滤电路 (6) 4 原理总图 (7) 5 元器件清单 (7) 6 调试过程及测试数据（或者仿真结果） (7) 6.1 仿真检查 (8) 6.1.1第一级仿真检查 (8) 6.1.2第二级仿真检查 (9) 6.2 通前电检查 (10) 6.3 通电检查 (10) 6.3.1第一级电路检查 (10) 6.3.2第二级电路检查 (10) 6.3.3完整电路检查 (10) 6.4 结果分析 (10) 7 小结 (10) 8 设计体会及今后的改进意见 (11) 8.1 体会 (11) 8.2 本方案特点及存在的问题 (11) 8.3 改进意见 (11) 参考文献 (12)

设计一个射频小信号放大器[1]要点

射频课程设技论文院系：电气信息工程学院班级：电信2班姓名：贾珂学号：541101030211

1射频小信号放大器概述射频小信号放大器是通信设备中常用的功能电路，它所放大的信号频率在数百千赫至数百兆赫。高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大，所谓小信号,一是信号幅度足够小,使得所有有源器件(晶体三极管,场效应管或IC)都可采用二端口Y参数或线性等效电路来模型化;二是放大器的输出信号与输入信号成线性比例关系.从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的。小信号放大器的分类：按元器件分为：晶体管放大器、场效应管放大器、集成电路放大器; 按频带分为：窄带放大器、宽带放大器; 按电路形式分为：单级放大器、多级放大器; 按负载性质分为：谐振放大器、非谐振放大器;. 小信号谐振放大器除具有放大功能外,还具有选频功能,即具有从众多信号中选择出有用信号,滤除无用的干扰信号的能力.从这个意义上讲,高频小信号谐振放大电路又可视为集放大,选频一体,由有源放大元件和无源选频网络所组成的高频电子电路.主要用途是做接收机的高频放大器和中频放大器. 其中射频小信号调谐放大器广泛应用于通信系统和其它无线电系统中，特别是在发射机的接收端，从天线上感应的信号是非常微弱的，这就需要用放大器将其放大。高频信号放大器理论非常简单，但实际制作却非常困难。其中最容易出现的问题是自激振荡，同时频率选择和各级间阻抗匹配也很难实现。本文以理论分析为依据，以实际制作为基础，用LC振荡电路为辅助，来消除高频放大器自激振荡和实现准确的频率选择；另加其它电路，实现放大器与前后级的阻抗匹配。2电路的基本原理图2-1所示电路为共发射极接法的晶体管高频小信号单级单调谐回路谐振放大器。它不仅要放大高频信号，而且还要有一定的选频作用，因此，晶体管的集电极负载为LC并联谐振回路。在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率或相位。晶体管的静态工作点由电阻R b1、R b2及Re决定，其计算方法与低频单管放大器相同。

第5章运算放大电路答案

习题答案 5.1 在题图5.1所示的电路中，已知晶体管V 1、V 2的特性相同，V U on BE 7.0,20)(==β。求 1CQ I 、1CEQ U 、2CQ I 和2CEQ U 。解：由图5.1可知： BQ CQ BQ )on (BE CC I I R R I U U 213 1 1+=--即 11CQ11.01.4 2.7k 20I -7V .0-V 10CQ CQ I I k +=Ω Ω ? 由上式可解得1CQ I mA 2≈ 2CQ I mA I CQ 21== 而 1CEQ U =0.98V 4.1V 0.2)(2-V 1031=?+=+-R )I I (U BQ CQ CC 2CEQ U =5V 2.5V 2-V 1042=?=-R I U CQ CC 5.2 电路如题图5.2所示，试求各支路电流值。设各晶体管701.U ,)on (BE =>>βV 。 U CC (10V) V 1 R 3 题图5.1

解：图5.2是具有基极补偿的多电流源电路。先求参考电流R I ， ()815 17 0266..I R =+?---=（mA ）则 8.15==R I I （mA ） 9.0105 3== R I I （mA ） 5.425 4==R I I （mA ） 5.3 差放电路如题图5.3所示。设各管特性一致，V U on BE 7.0)(=。试问当R 为何值时，可满足图中所要求的电流关系？解： 53010 7 0643..I I C C =-==（mA ）则 I 56V 题图 5.2 R U o 题图5.3

2702 1 476521.I I I I I I C C C C C C == ==== mA 即 2707 065.R .I C =-= （mA ）所以 61927 07 06...R =-= （k Ω） 5.4 对称差动放大电路如题图5.1所示。已知晶体管1T 和2T 的50=β，并设 U BE (on )=0.7V,r bb ’=0,r ce =。 (1)求V 1和V 2的静态集电极电流I CQ 、U CQ 和晶体管的输入电阻r b’e 。 (2)求双端输出时的差模电压增益A ud ，差模输入电阻R id 和差模输出电阻R od 。 (3)若R L 接V 2集电极的一端改接地时，求差模电压增益A ud (单),共模电压增益A uc 和共模抑制比K CMR ,任一输入端输入的共模输入电阻R ic ,任一输出端呈现的共模输出电阻R oc 。 (4) 确定电路最大输入共模电压围。解:(1)因为电路对称，所以 mA ...R R .U I I I B E EE EE Q C Q C 52050 21527 062270221=+?-=+?-== = + V 1 V 2 + U CC u i1 u i2R C 5.1k ΩR L U o 5.1kΩ R C 5.1k Ω R E 5.1k Ω -6V R B 2k Ω 题图5.1 R B 2k Ω + － R L /2 + 2U od /2 + U id /2 R C R B V 1 (b) + U ic R C R B V 1 (c) 2R EE + U

心电信号放大电路

浅谈滤波器在心电信号放大电路中的应用 1 实验目的与意义心电信号十分微弱，一般在0.05-100Hz之间，幅度小于5mv。在检测心电信号的同时存在着极大的干扰。心电波仪器通过传感系统把心脏跳动信号转化为电压信号波形，一般为微伏到毫伏数量级。这是需经过信号放大才能驱动测量仪表把波形绘制出来。本实验通过应用运算放大器设计心电放大电路，目的是可以实现有效滤除与心电信号无关的高频信号，通过系统，可以得到放大，无干扰的心电信号。本实验将就心电放大电路中的滤波器部分进行重点研究，采用multisim10.1进行仿真，分析其实现的功能以及所起的作用。心电信号放大电路的其余部分将做简要介绍。

2 心电放大电路工作原理心电信号放大电路原理流程图 2.1前置放大电路放大微弱的心电信号。具有高输入阻抗、高共模抑制比、低噪声、低漂移、具有一定的电压放大能力的特点。 2.2高通滤波电路通过频率大于 0.05Hz 的信号，排除低频信号干扰。 2.3低通滤波电路通过频率低于100Hz 的信号，排除高频信号干扰。 2.4带阻滤波电路有效阻断工频为50Hz 的信号干扰。 2.5电压放大电路对处理过的心电信号进行放大，以便能够观察出微弱的心电信号。 3 技术指标信号放大倍数：1000倍输入阻抗：≥10M Ω 共模抑制比：K cmr ≥60dB 频率响应：0.05-100Hz 信噪比：≥40dB 4心电放大电路介绍与分析 4.1前置放大电路可应用AD620来设计放大电路，设计图如下输入心电信号前置放大高通滤波电压放大带阻滤波低通滤波

根据心电信号特点，前置放大电路具有以下特点： 1）高输入阻抗：被提取的心电信号是不稳定的高内阻源的微弱信号，为了减少信号源内阻的影响，应提高放大电路的输入阻抗。 2）高共模抑制比：人体所携带的工频干扰以及所测量的参数以外的生理作用的干扰，一般为共模干扰，前置级须采用共模抑制比高的差动放大电路，以减少共模干扰。 3）低噪声，低漂移：使其对信号源影响小，输出稳定。此放大电路可实现增益1-1000倍的调节。 4.2滤波电路正常心电信号的频率范围为0.05-100Hz。噪声信号来源主要有工频干扰、电极接触噪声、人为运动肌电干扰、基线漂移等，其中50Hz的工频干扰最为严重。为了消除这些干扰信号，在心电信号放大器电路中，应加入高通滤波器、低通滤波器和50Hz工频信号陷波器。 4.2.1 高通滤波电路本实验采用二阶有源滤波器，参数设置以及电路图如下。 f min=错误！未找到引用源。=0.05Hz 令C1=C2=100μF R1=R2≈32kΩ 输入1Vpk，0.05Hz的正弦交流信号

模拟电子技术答案第7章信号的运算和处理

第7章信号的运算和处理自测题一、现有电路： A.反相比例运算电路 B.同相比例运算电路 C.积分运算电路 D.微分运算电路 E.加法运算电路 F.乘方运算电路选择一个合适的答案填入空内。 (1)欲将正弦波电压移相＋90o，应选用( C )。 (2)欲将正弦波电压转换成二倍频电压，应选用( F )。 (3)欲将正弦波电压叠加上一个直流量，应选用( E )。 (4)欲实现A u=?100 的放大电路，应选用( A )。 (5)欲将方波电压转换成三角波电压，应选用( C )。 (6)欲将方波电压转换成尖顶波波电压，应选用( D )。二、填空： (1)为了避免50H z电网电压的干扰进入放大器，应选用( 带阻 )滤波电路。 (2)已知输入信号的频率为10kH z~12kH z，为了防止干扰信号的混入，应选用( 带通 )滤波电路 (3)为了获得输入电压中的低频信号，应选用( 低通 )滤波电路。 (4)为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用( 有源 )滤波电路。三、已知图T7.3所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k大于零。试分别求解各电路的运算关系。 (a)

(b) 图T7.3 解：图(a)所示电路为求和运算电路，图(b)所示电路为开方运算电路。它们的运算表达式分别为： (a) 124 13121234 ( )(1)//f I I O f I R u u R u R u R R R R R R =-+++??+ 11 O O u u dt RC =- ? (b) '2 3322144 O I O O R R R u u u ku R R R =- ?=-?=-? 24 13 O I R R u u kR R = ?

高频小信号放大电路课程设计

通信基本电路课程设计报告设计题目：高频小信号放大电路专业班级学号学生姓名指导教师教师评分

目录一、设计任务与要求 (2) 二、总体方案 (2) 三、设计内容 (2) 3.1电路工作原理 (3) 3.1.1 电路原理图 (3) 3.1.2 高频小信号放大电路分析 (3) 3.2 主要技术指标 (6) 3.3仿真结果与分析 (10) 四、总结及体会 (12) 五、主要参考文献 (13)

一、设计任务与要求 1、主要内容根据高频电子线路课程所学内容，设计一个高频小信号谐振放大器。通过在电路设计中发现问题、解决问题，掌握小信号谐振放大器的基本设计方法，加深对该门课程的理论知识的理解，提高电子实践能力。 2、基本要求设计一个小信号谐振放大器，主要技术指标为： (1) 谐振频率04MHz f =； (2) 谐振电压放大倍数04060dB v dB A ≤≤； (3) 通频带300Hz BW K =。二、总体方案小信号调谐放大器是各种电子设备、发射和接收机中广泛应用的一种电压放大器。其主要特点是晶体管的输入输出回路（即负载）不是纯电阻，而是由L 、C 元件组成的并联谐振回路。小信号调谐放大器的类型很多，按调谐回路区分：有单调谐回路，双调谐回路和参差调谐回路放大器。按晶体管连接方法区分：有共基极、共发射极和共集电极放大器。高频小信号谐振放大器的作用、电路组成、及工作原理，与低频小信号放大电路是基本一致的。不同的是：一是在高频小信号谐振放大器中，所放大信号的频率远比低频放大电路信号频率高；二是高频小信号谐振放大器的频宽是窄带（要求只放大某一中心频率的载波信号）。因此，首先在电路组成上应将低频放大电路中的低频三极管换成具有更高功率晶体管和LC 并联谐振回路。三、设计内容 1.电路工作原理

4 脉冲信号产生电路共23页文档

4 脉冲信号产生电路 4.1 实验目的 1．了解集成单稳态触发器的基本功能及主要应用。 2．掌握555定时器的基本工作原理及其性能。 3．掌握用555定时器构成多谐振荡器、单稳态触发器的工作原理、设计及调试方法。 4.2 实验原理 1．集成单稳态触发器及其应用在数字电路的时序组合工作中，有时需要定时、延时电路产生定时、展宽延时等脉冲，专门用于完成这种功能的IC，就是“单稳延时多谐振荡器”，也称“单稳触发器”。其基本原理是利用电阻、电容的充放电延时特性以及电平比较器对充放电电压检测的功能，实现定时或延时，只需按需要灵活改变电阻、电容值大小，就可以取得在一定时间范围的延时或振荡脉冲输出。常用的器件有LS121/122、LS/HC123、LS/HC221、LS/HC423、HC/C4538及CC4528B等。集成单稳态触发器在没有触发信号输入时，电路输出Q=0，电路处于稳态；当输入端输入触发信号时，电路由稳态转入暂稳态，使输出Q=1；待电路暂稳态结束，电路又自动返回到稳态Q=0。在这一过程中，电路输出一个具有一定宽度的脉冲，其宽度与电路的外接定时元件C ext 和R ext 的数值有关。图4-1

集成单稳态触发器有非重触发和可重触发两种，74LS123是一种双可重触发的单稳态触发器。它的逻辑符号及功能表如图4-1、表4-1所示。在表4-1中“正”为正脉冲，“负”为负脉冲。 LS/HC123的特点是，复位端CLR也具有上跳触发单稳态过程发生的功能。在C ext >1000pF时，输出脉冲宽度t w ≈0.45R ext C ext 。器件的可重触发功能是指在电路一旦被触发（即Q=1）后，只要Q还未恢复到0，电路可以被输入脉冲重复触发，Q=1将继续延长，直至重复触发的最后一个触发脉冲的到来后，再经过一个t w （该电路定时的脉冲宽度）时间，Q才变为0，如图4-2所示：图4-2 74LS123的使用方法：（1）有A和B两个输入端，A为下降沿触发，B为上升沿触发，只有AB=1时电路才被触发。（2）连接Q和A或Q与B，可使器件变为非重触发单稳态触发器。（3）CLR=0时，使输出Q立即变为0，可用来控制脉冲宽度。（4）按图4-3、3-5-4连接电路，可组成一个矩形波信号发生器，利用开关S瞬时接地，使电路起振。图4-3 图4-4 2．555时基电路及其应用 555时基电路是一种将模拟功能和数字逻辑功能巧妙地结合在同一硅片上的新型集成电路，又称集成定时器，它的内部电路框图如图4-5所示。图4-5 电路主要由两个高精度比较器C 1、C 2 以及一个RS触发器组成。比较器的参考电压分别是2/3V CC 和1/3V CC ，利用触发器输入端TR输入一个小于 1/3V CC 信号，或者阈值输入端TH输入一个大于2/3V CC 的信号，可以使触发器状态发生变换。CT是控制输入端，可以外接输入电压，以改变比较器的参考电压值。在不接外加电压时，通常接0.01μF电容到地，DISC是放电输入端，当输出端的F=0时，DISC对地短路，当F=1时，DISC对地开路。 R D 是复位输入端，当R D =0时，输出端有F=0。器件的电源电压V CC 可以是+5V~+15V，输出的最大电流可达200mA，当电源电压为+5V时，电路输出与TTL电路兼容。555电路能够输出从微秒级到小时级时间范围很广的信号。（1）组成单稳态触发器 555电路按图4-6连接，即构成一个单稳态触发器，其中R、C是外接定时元件。单稳态触发器的输出脉冲宽度t w ≈1.1RC。图4-6 （2）组成自激多谐振荡器图4-7 自激多谐振荡器电路按图4-7连接，即连成一个自激多谐振荡器电路，此电路的工作过程

小信号多级放大电路设计-模电课程设计报告

机械与电气工程学院《模拟电子技术》课程设计报告姓名：学号：班级：指导教师：

课题名称：小信号多级放大电路设计一、设计目的 1．通过本课程设计，掌握晶体管放大电路工作原理。 2．熟悉简单模拟电路的设计方法和主要流程。 3．学习模拟电路的制作与调试方法。二、设计要求 1．输入电压：Vi p-p =30mV。 2．输入电阻:10k～40k。 3．频率特性:100HZ～100kHZ。 4．总谐波失真度（THD）≦3%。 5．供电电压：15V。 6.电压增益：100倍。 7．全部用分立元器件组成，不得使用集成运算放大器等集成电路。核心部分必须包含两级共射放大电路，耦合方式自选，在确保指标的前提下可自行添加其他电路。 8. 所有元器件必须为标准件，且平均每级电路中包含的电位器个数不得超过1个（其中指标为增益可调的电路，每个电路的电位器总个数可增加1个）,最多不超过3个。三、方案设计 1．负反馈的类型在输出端，取样方式分为电压取样（电压反馈）和电流取样（电流反馈），在输入端，比较方式分为串联比较（串联反馈）和并联比较（并联反馈）。因此负反馈放大电路有四种类型：电压串联、电压并联、电流串联、电流并联。 2．负反馈对放大电路性能的影响（1）引入负反馈使增益下降闭环增益表达式为 =A/(1+AF) A f 其中D=1+AF为反馈深度。深度负反馈D>>1条件下

A f ≈1/F (2)负反馈提高增益的稳定性易得: d A f / A f =d A/(1+AF)*A=d A/D*A 上式表明，反馈越深，闭环增益的稳定性越好。（3）负反馈对输入电阻和输出电阻的影响串联负反馈使R i 增加，并联负反馈使R i 下降。程度取决于反馈深度： R if =（1+AF）R i （串联负反馈） R if = R i /（1+AF）（并联负反馈）电压负反馈使R o 下降，电流负反馈使R o 增加。程度上取决于反馈深度： R of =（1+AF）R o （电流负反馈） R of =R o /(1+AF) (电压负反馈) （4）负反馈展宽频带基本放大电路高、低频响应均只有一个极点时，闭环上、下限截止频率为： f Hf =(1+AF)f H f Lf =f L /(1+AF) 3.方案确定输入电阻：10k～40k，分析可知电路具有输入电阻较大的特点，则电路第一级要引入共集电路提高输入电阻。输出电阻：<1k，不是太小，则输出级不需要引入共集电路。电压增益：100倍，且题目要求必须要有两级共射电路，则电路分为两级共射放大。频率特性:100HZ～100kHZ，每一级的电容耦合，本来用10uF,但是通频带在仿真的时候下限只能达到290HZ，上限能达到4.5MHZ。所以用47uF电容耦合，能展宽通频带。四、电路设计设计电路图如图1所示

信号的运算及处理电路

信号的运算及处理电路基本要求 · 正确理解：有源滤波电路 · 熟练掌握：比例、求和、积分运算电路；虚短和虚断概念 · 一般了解：其它运算电路难点重点 1．“虚断”和“虚短”概念如果为了简化包含有运算放大器的电子电路，总是假设运算放大器是理想的，这样就有“虚短”和“虚断”概念。 “虚短”是指在理想情况下，两个输入端的电位相等，就好像两个输入端短接在一起，但事实上并没有短接，称为“虚短”。虚短的必要条件是运放引入深度负反馈。 “虚断”是指在理想情况下，流入集成运算放大器输入端电流为零。这是由于理想运算放大器的输入电阻无限大，就好像运放两个输入端之间开路。但事实上并没有开路，称为“虚断”。 2．集成运算放大器线性应用电路集成运算放大器实际上是高增益直耦多级放大电路，它实现线性应用的必要条件是引入深度负反馈。此时，运放本身工作在线性区，两输入端的电压与输出电压成线性关系，各种基本运算电路就是由集成运放加上不同的输入回路和反馈回路构成。在分析由运放构成的各种基本运算电路时，一定要抓住不同的输入方式（同相或反相）和负反馈这两个基本点。 3．有源滤波电路有源滤波电路仍属于运放的线性应用电路。滤波功能由RC 网络完成，运放构成比例运算电路用以提供增益和提高带负载能力。与无源滤波电路相比有以下优点：（1）负载不是直接和RC 网络相连，而是通过高输入阻抗和低输出阻抗的运放来连接，从而使滤波性能不受负载的影响；（2）电路不仅具有滤波功能，而且能起放大作用。 8.1基本运算电路一、比例运算电路 1.反相比例运算电路（反相输入方式）保密

（1）闭环电压放大倍数Ａvf=Ｖo/Ｖi=-Ｒ2/Ｒ1 （2）当Ｒ2=Ｒ1时，闭环电压放大倍数为-1，此时的运算放大电路称为反相器。（3）由于“虚短”，且同相输入端接地，所以此种组态电路具有虚地特性，即反相输入端近似地电位。（4）输入电阻小。 2.同相比例运算电路（同相输入方式）（1）闭环电压放大倍数Ａvf=Ｖo/Ｖi=（Ｒ2+Ｒ1）/Ｒ1=１＋Ｒ2/Ｒ1 （2）当Ｒ1开路时，Ｖo=Ｖi ，此时的运算放大电路称为电压跟随器。（3）由于“虚短”，且反相输入端信号为（Ｖo*Ｒ1）/（Ｒ2+Ｒ1）不为0，所以同相输入端信号等于（Ｖo*Ｒ1）/（Ｒ2+Ｒ1）也不为0。即同相电路组态引入共模信号。（4）输入电阻较大。二、加、减运算电路加、减运算电路均有反相输入和同相输入两种输入方式。对于此种电路的计算一般采用叠加定理。 1.加法电路Ｖo=-（Ｖ1/Ｒ1+Ｖ2/Ｒ2）．Ｒf 若将Ｖ2经一级反相器接至加法器输入端，则可实现减法运算：Ｖo=-（Ｖ1/Ｒ1-Ｖ2/Ｒ2）．Ｒf 2.减法运算电路（差动输入方式）（1）根据叠加定理，可以认为输出电压Ｖo 是在两个输入信号Ｖ1和Ｖ2分别作用下的代数和，即Ｖo=-（Ｒ2/Ｒ1）Ｖ1+［Ｒ2'/（Ｒ1'+Ｒ2'）］．［（Ｒ1+Ｒ2）/Ｒ1］．Ｖ2 （2）当R1=R2=R1'=R2' 时，Ｖo=Ｖ2-Ｖ1，实现减法运算。（3）由于“虚短”，同相输入端输入信号和反相输入端输入信号等于［Ｒ2'/（Ｒ1'+Ｒ2'）］．Ｖ保密

调谐小信号放大器分析设计方案与仿真

实验室时间段座位号实验报告实验课程实验名称班级姓名学号指导老师

小信号调谐放大器预习报告一．实验目的 1.熟悉电子元器件和高频电子线路实验系统； 2.掌握单调谐和双调谐放大器的基本工作原理； 3.掌握测量放大器幅频特性的方法； 4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响； 5.了解放大器动态范围的概念和测量方法。二．实验内容调谐放大器的频率特性如图所示。图1-1 调谐放大器的频率特性调谐放大器主要由放大器和调谐回路两部分组成。因此，调谐放大器不仅有放大作用，而且还有选频作用。本章讨论的小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，对它的主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。二．单调谐放大器共发射极单调谐放大器原理电路如图1-2所示。放大倍数f o f 1f K 0.7o K o K 2o f ?通频带f ?2o f ?2o f ?

图1-2 图中晶体管T 起放大信号的作用，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。C E 是R E 的旁路电容，C B 、C C 是输入、输出耦合电容，L 、C 是谐振回路作为放大器的集电极负载起选频作用，它采用抽头接入法，以减轻晶体管输出电阻对谐振回路Q 值的影响，R C 是集电极（交流）电阻，它决定了回路Q 值、带宽。三．双调谐回路放大器图中，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态，E C 为E R 的旁通电容，B C 和C C 为输入、输出耦合电容。图中两个谐振回路：11L C 、组成了初级回路，22L C 、组成了次级回路。两者之间并无互感耦合（必要时，可分别对12L L 、加以屏蔽），而是由电容3C 进行耦合，故称为电容耦合。本次实验需做内容

高频小信号放大器的设计

高频小信号放大器设计学号:320708030112 姓名:杨新梅年级:07电信本1班专业:电子信息工程指导老师:张炜 2008年12月3日

目录一、选题意义 (3) 二、总体方案 (4) 三、各部分设计及原理分析 (7) 四、参数选择 (11) 五、实验结果 (17) 六、结论 (18) 七、参考文献 (19)

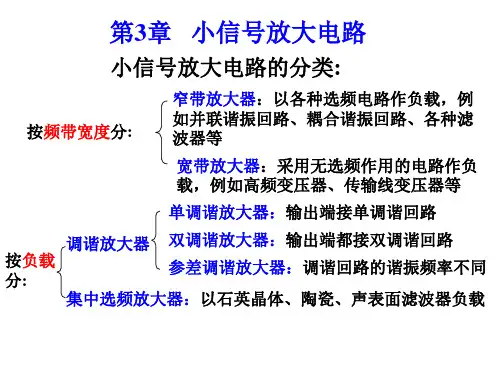

一、选题的意义高频小信号放大器是通信设备中常用的功能电路，它所放大的信号频率在数百千赫至数百兆赫。高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大，从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的。高频小信号放大器的分类：按元器件分为：晶体管放大器、场效应管放大器、集成电路放大器; 按频带分为：窄带放大器、宽带放大器; 按电路形式分为：单级放大器、多级放大器; 按负载性质分为：谐振放大器、非谐振放大器; 其中高频小信号调谐放大器广泛应用于通信系统和其它无线电系统中，特别是在发射机的接收端，从天线上感应的信号是非常微弱的，这就需要用放大器将其放大。高频信号放大器理论非常简单，但实际制作却非常困难。其中最容易出现的问题是自激振荡，同时频率选择和各级间阻抗匹配也很难实现。本文以理论分析为依据，以实际制作为基础，用LC振荡电路为辅助，来消除高频放大器自激振荡和实现准确的频率选择；另加其它电路，实现放大器与前后级的阻抗匹配。

二、总体方案高频小信号调谐放大器简述：高频小信号放大器的功用就是无失真的放大某一频率范围内的信号。按其频带宽度可以分为窄带和宽带放大器，而最常用的是窄带放大器，它是以各种选频电路作负载，兼具阻抗变换和选频滤波功能。对高频小信号放大器的基本要求是：（1）增益要高，即放大倍数要大。（2）频率选择性要好，即选择所需信号和抑制无用信号的能力要强，通常用Q值来表示，其频率特性曲线如图-1所示,带宽BW=f2-f1= 2Δf0.7，品质因数Q=fo/2Δf0.7. 图-1频率特性曲线

运算放大器16个基本运算电路(00)

一、电路原理分析与计算 1.反相比例运算电路输入信号从反相输入端引入的运算，便是反相运算。反馈电阻R F跨接在输出端和反相输入端之间。根据运算放大器工作在线性区时的虚开路原则可知：i =0,因此i i= i f。电路如图1所示，根据运算放大器工作在线性区时的虚短路原则可知：u-= u+= 0 由此可得：R f U0U i R1 因此闭环电压放大倍数为： u o R f A uo U i R1 2.同相比例运算电路输入信号从同相输入端引入的运算，便是同相运算。电路如图2所示, R1 10k Q 图1

根据运算放大器工作在线性区时的分析依据：虚短路和虚开路原则3.反相输入加法运算电路在反相输入端增加若干输入电路，称为反向输入加法运算电路。电路如图 3 所示，计算公式如下, 平衡电阻R2 R f//R i//R3,当R f R i R3时，输出电压u o (u i U2)因此得: 开环电压放大倍数 R f R i A uf 1 U o U1 U2 Rf(R R2)

4.减法运算电路减法运算电路如图4所示，输入信号U i1、U i2分别加至反相输入端和同相输入端，这种形式的电路也称为差分运算电路。 U OM ( dUi ) ( - )max dt 输出电压为: U o (1 旦) U i2 R I R2 R3 U i1 R 当R i R2 R3 R f时，输出电压U o U i2 U i1 5.微分运算电路微分运算电路如图5所示, R2 ------ -------------- 15k Q C2 22nF --------- I I --------- V3 芒匚Q^v丄 U1A ： 1 ------------------ ^8 TL082CD V212 V Ext Trig 匕电路的输出电压为u o为: U o 式中，R2C1为微分电路的时间常数则 R2C1的值必须满足： R2C1空 dt 若选用集成运放的最大输出电压为U OM , R2C1 R2 R f XFG1 R1 C1 1=1--------- 1k Q22nF

实验8 脉冲信号产生电路

实验8 脉冲信号产生电路一、实验目的 1. 掌握用基本门电路构成多谐振荡器的方法。 2. 熟悉单稳态触发器的工作原理和参数选择。 3. 熟悉施密特触发器的脉冲整形和应用。二、实验原理脉冲信号产生电路是数字系统中必不可少的单元电路。如同步信号、时钟信号和时基信号等都由它产生。产生脉冲信号的电路通常称为多谐振荡器。它不需信号源，只要加上直流电源，就可以自动产生信号。脉冲的整形通常应用单稳态触发器或施密特触发器实现。脉冲信号的产生与整形可以用基本门电路来实现。现在已经有集成单稳态触发器、集成施密特触发器。另外用555 定时器也可以产生脉冲或实现脉冲整形。本实验主要研究用基本门电路组成的脉冲产生和整形电路。 1. 多谐振荡器 (1) TTL 门电路构成的多谐振荡器由于 TTL 门电路速度快，它适宜于产生中频段脉冲源，图2.8.1 是由TTL 反向器构成的全对称多谐振荡器，若取C1= C2 = C，R1= R2= R，则电路完全对称，电容充放电时间相等，其振荡周期近似为Ｔ=1.4 RC。一般R1、R2的取值不超过1K，若取R1= R2 = 500Ω ，C1= C2=100pF~100μF，则其振荡频率的范围为几十赫到几十兆赫。 (2) 环形多谐振荡器图 2.8.2 是用TTL 与非门构成的环形多谐振荡器，图中取R1=100Ω ，R W在2kΩ ~50kΩ之间变化，可调电容C的变化范围是100pF 到50μF，则振荡频率可从数千赫变到数兆赫。电路的振荡周期为Ｔ= 2.2 RC，其中R = R1+R W。

(3) 晶体振荡器用TTL 或CMOS 门电路构成的振荡器幅度稳定性较好，但频率稳定性较差，一般只能达到10-2~10-3数量级。在对频率的稳定度、精度要求高的场合，选用石英晶体组成的振荡器较为适合。其频率稳定度可达10-5以上。图2.8.3 是用CMOS 芯片CD4069 和晶体构成的多谐振荡器，C o一般取20pF。C S取10~30pF，其输出频率取决于晶体的固有振荡频率。 2. 单稳态触发器稳态触发器的特点是它只有一个稳定状态，在外来脉冲的作用下，能够由稳定状态翻转到暂稳态。暂稳态维持一段时间ＴW 以后，将自动返回到稳定状态。ＴW大小与触发脉冲无关，仅取决于电路本身的参数。单稳态触发器一般用于定时、整形及延时等。单片集成的单稳态触发器有74LS122，CC4098 等。图 2.8.4 是用与非门构成的微分型单稳态触发器，其输出脉冲宽度为：Ｔw= 0.8RC。 3. 施密特触发器施密特触发器的特点是：电路有两个稳定状态，电路状态的翻转依靠外触发电平来维持。一旦外触发电平下降到一定电平后，电路立即恢复到初始稳态。其工

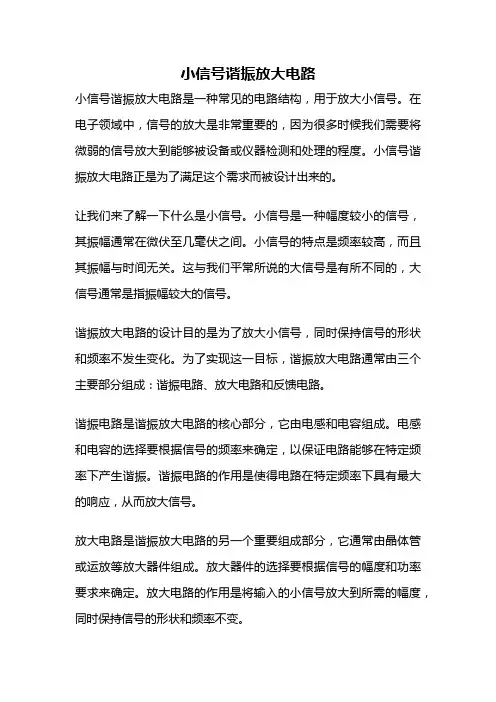

高频小信号谐振放大电路(打印版)

长春工程学院高频电子线路课程设计（论文）题目：高频小信号放大电路设计学院：电子与信息工程学院专业班级：电子0942班学号：20号、31号、9号、26号学生姓名：指导教师：起止时间：2011.9.22~2011.10.20 电气与信息学院和谐勤奋求是创新

内容摘要高频小信号谐振放大电路摘要:掌握高频小信号谐振放大器的工程设计方法,谐振回路的调谐方法,放大器的各项技术指标的测试方法及高频情况下的各种分布参数对电路性能的影响,表征高频小信号谐振放大器的主要性能指标由谐振频率fo,谐振电压放大倍数Avo,放大器的通频带BW及选择性（通常用矩形系数Kr0.1）。关键词： 1.谐振频率放大器的谐振回路谐振时所对应的频率f0称为谐振频率。 2.电压增益放大器的谐振回路谐振时所对应的电压放大倍数Avo称为谐振放大器的电压增益（放大倍数） 3.通频带由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数Av下降到谐振电压放大倍数Avo的0.707倍时所对应的频率范围称为放大器的通频带BW。 4.矩形系数谐振放大器的选择性可由谐振曲线的矩形系数Kr0.1来表示矩形系数Kr0.1为电压放大倍数下降到0.1Avo时对应的频率范围与电压放大倍数下降到0.707Avo时对应的频率偏离之比。工作计划： 1.确定电路形式。 2.设置静态工作点。 3.计算谐振回路的参数。 4.确定输入耦合回路及高频滤波电容。

content of marketing plan Resonant frequency small-signal amplifier Abstract: High-frequency small-signal resonance amplifier master of engineering design methods, resonant circuit tuning method, the technical specifications of the amplifier test methods and high-frequency parameters of various distributions in case of impact on circuit performance and characterization of high-frequency small-signal the main performance indicators of the resonant amplifier from the resonant frequency fo, the resonant voltage gain Avo, the amplifier passband BW and selective (usually rectangular coefficient Kr0.1). Keywords: 1 resonant circuit resonant frequency amplifier corresponding to the resonance frequency f0 is called the resonant frequency. 2 the resonant circuit voltage gain of the amplifier corresponding to the resonance voltage gain Avo called resonant amplifier voltage gain (magnification) 3 pass-band frequency selection as the role of the resonant circuit when the frequency deviation from the resonant frequency, the amplifier voltage gain drop, used to call down to the voltage gain Av resonant voltage gain Avo of 0.707 times the frequency range corresponding to known as the amplifier passband BW. 4 rectangular resonant amplifier selectivity coefficient by coefficient Kr0.1 resonance curve of the rectangle to represent a rectangle for the voltage gain coefficient Kr0.1 down to 0.1Avo corresponding to the frequency range and voltage gain drops to 0.707Avo the frequency corresponding to deviation of the ratio. Work plan: 1 to determine the circuit form. 2 set the quiescent operating point. 3 calculate the resonant circuit parameters. 4 Make sure the input coupling loop and high frequency filter capacitor. 设计任务说明

PWM信号发生电路

1．P W M信号概述脉冲宽度调制（PWM）信号广泛使用在电力变流技术中，以其作为控制信号可完成DC-DC 变换（开关电源）、DC-AC变换（逆变电源）、AC-AC变换（斩控调压）和AC-DC变换（功率因数校正）。产生PWM信号的方法有多种，现分别论述如下： 1）普通电子元件构成PWM发生器电路基本原理是由三角波或锯齿波发生器产生高频调制波，经比较器产生PWM信号。三角波或锯齿波与可调直流电压比较，产生可调占空比PWM信号；与正弦基波比较，产生占空比按正弦规律变化的SPWM信号。此方法优点是成本低、各环节波形和电压值可观测、易于扩展应用电路等。缺点是电路集成度低，不利于产品化。 2）单片机自动生成PWM信号基本原理是由单片机内部集成PWM发生器模块在程序控制下产生PWM信号。优点是电路简单、便于程序控制。缺点是不利于学生观测PWM产生过程，闭环控制复杂和使用时受单片机性能制约。 3）可编程逻辑器件编程产生PWM信号基本原理是以复杂可编程逻辑器件（CPLD）或现场可编程门阵列器件（FPGA）为硬件基础，设计专用程序产生PWM信号。优点是电路简单、PWM频率和占空比定量准确。缺点是闭环控制复杂，产生SPWM信号难度大。 4）专用芯片产生PWM信号是生产厂家设计、生产的特定功能芯片。优点是使用方便、安全，便于应用到产品设计中。缺点是不利于学生观测PWM产生过程和灵活调节各项参数。 2．电子元件构成PWM发生器电路图1电子元件构成PWM发生器电路 3．集成芯片SG3525构成PWM发生器电路一、PWM信号发生电路说明实验电路中，驱动开关管的PWM信号由专用PWM控制集成芯片SG3525产生（美国

信号放大电路的设计

《电子线路CAD》课程论文题目：信号放大电路的设计

1 电路功能和性能指标本设计主要功能是将小信号放大，其主要性能指标有：增益噪声系数一db压缩点，最大输出功率线性度三阶交调 2 原理图设计 2.1原理图元器件制作图1.自制元器件制作步骤：（1）在项目原理图下执行Design→Make Schematic Library进入新建

的元器件库中（2）在新建元器件库下执行Tools→Rename Componet命名元器件（3）执行Place→Rectangle绘制出矩形，再执行Place→Pin绘制引脚，双击引脚可以对引脚进行编辑（4）设置引脚名，引脚号和电器属性后在Components区域点击Edit修改元器件属性即可完成元器件设计 2.2 原理图设计图2.原理图原理图的设计过程（1）新建一个工程文件【File---New---Project---PCB Projiect】并保存为“CAD 论文”，（2）再在该项目下创建一个PCB原理图也保存为“信号放大电路” （3）设置原理图设计环境，查找元件时可以在Librarice中查找图中元件（4）按照原理图连线即可项目的元器件库列表

图3 步骤：（1）打开原理图文件，进入原理图编辑界面（2）执行“Design→Make Schematic Library”，在弹出的对话框界面点击OK 执行Project→Compile PCB Project进行编译在右下角面板标签内找到Navigator和Messages 面板即可显示两个面板下图为massage面板

2.3 原理图报表

MESFET功率放大器设计：小信号法

第七讲功率放大器设计 MESFET 功率放大器设计：小信号法基本工程问题: 没有大信号器件模型,怎样设计功率放大器? *许多器件供应商不提供其器件的大信号模型. *通常提供的唯一设计数据是器件的小信号S参数和静态IV曲线. *利用前面STEVE CRIPPS 介绍的负载线法,根据这些数据足以设计第一类的功率放大器. 功率放大器是大信号器件，因为在接近功率饱和时其特性呈现非线性。但许多场合，设计师仅有一组小信号S参数，在电路仿真时，作为表示有源器件的根据。由于这些S参数只适用于小信号，在大信号时怎样设计最大射频输出功率和线性，并不清楚。Steve Cripps 提出一种方法，可以用器件的静态IV曲线确定大信号负载线阻抗（RL），设计第一类放大器。RL用做目标阻抗，即用输出匹配电路表示的管子漏极负载。用该方法设计师可以对RF 最大输出功率优化输出电路，同时对最佳输入匹配和最大增益优化输入电路。通常输出匹配较差，这是因为为了输出最大RF功率，有意造成一定失配（即：输出匹配对RL优化，而不是对器件的S22优化）。该方法的局限性 *仅对最大Psat优化 *仅对A类和AB类工作状态有效 *无法计算交调产物：IM3，IMR5，IP3 *无法计算谐波电平 *无法计算ACPR（对数字调制）小信号设计技术有其局限性。输出电路对最大RF饱和功率优化，但不一定对最大线性功率。就是说无法直接计算1dB压缩点输出功率。而且也无法直接计算放大器的二音交调性能：IM3，IM5，IP3和IP5。为了计算这些重要参数，设计师必须依靠测量法或“经验（rules of thumb）”。MESFET放大器的两个重要“经验”是： *P-1dB比Psat约低1dB。 *IP3比P-1dB约高10—12dB。论题：用小信号法求解最大功率 *设计流程图（步骤） *指标 *选择器件 *由IV曲线计算负载线电阻 *匹配网络 *分布参数与集总参数 *仿真：增益，输入匹配和输出匹配 *提取封装参数
