变频恒压供水系统主电路和控制线路图
变频恒压供水系统主电路和控制线路图

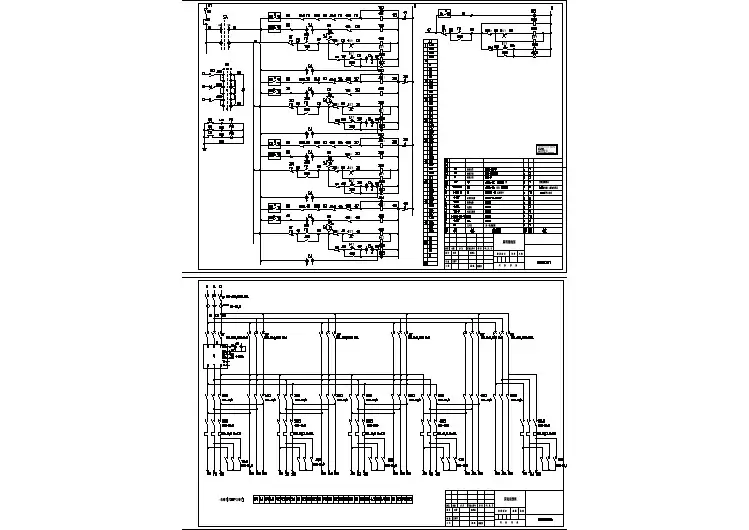

变频恒压供水系统主电路和控制线路图：
控制原理简述如下：系统由变频器、plc和两台水泵构成。利用了变频器控制电路的PID等相关功能，和PLC配合实施变频一拖二自动恒压力供水。具有自动/手动切换功能。变频故障时，可切换到手动控制水泵运行。控制过程：水路管网压力低时，变频器启动1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值
时，PLC控制1#泵由变频切换到工运行，然后变频启动2#泵运行，据管网压力情况随机调整2#泵的转速，来达到恒压供水的目的。当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC控制停掉1#工频泵，由2#泵实施恒压供水。至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。如此循环不已。需要明说一下的是：变频器必须设置好PID运行的相关参数，和配合PLC控制的相关工作状态触点输出。详细调整，参见东元M7200的明说书。在本例中，须大致调整以下几个参数。1、设置变频器启/停控制为外部端子运行；2、设置为自由停车方式，以避免变频/工频切换时造成对变频器输出端的冲击；3、设置PID运行方式，压力设定值由AUX端子进入。反馈信号由VIN端子进入；4、对变频器控制端子——输出端子的设置。设定RA、RC为变频故障时，触点动作输出；设定R2A、R2C为变频零速时，触点动作输出；设定DO1、DOG为变频器全速（频率到达）时，触点动作输出。
上图为PLC控制接线图。水泵和变频器的故障信号未经PLC处理，而是汇总给继电器KA2。其手动/自动的切换控制继电器KA1来切换。变频/工频的运行由接触器触点来互锁，以提高运行安全性。可以看出，R2A和DO1是PLC的两个关键输入信号。在PLC的控制动作输出中，对变频到工频的切换是通过DO1（变频器零速信号）来进行的；对工频到变频的切换是通过R2A（变频器频率到达信号）来进行的。
变频器控制电路的工作原理
变频器控制电路的工作原理？ 各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz），等等。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器，变频器也可用于家电产品。使用变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。汽车上使用的由电池（直流电）产生交流电的设备也以“inverter”的名称进行出售。变频器的工作原理被广泛应用于各个领域。例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。 2. 电机的旋转速度为什么能够自由地改变？
r/min电机旋转速度单位：每分钟旋转次数，也可表示为rpm.例如：4极电机60Hz 1,800 [r/min]，4极电机50Hz 1,500 [r/min]，电机的旋转速度同频率成比例。 本文中所指的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。由电机的工作原理决定电机的极数是固定不变的。由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以不适和改变该值来调整电机的速度。另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。n = 60f/p，n: 同步速度，f: 电源频率，p: 电机极数，改变频率和电压是最优的电机控制方法。如果仅改变频率，电机将被烧坏。特别是当频率降低时，该问题就非常突出。为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压，例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到
矢量控制变频器工作原理
矢量控制是20世纪70年代由前西德Blaschke等人首先提出来的对交流电动机的一种新的控制思想和控制技术，也是交流电动机的一种理想的调速方法。矢量控制的基本思想是将异步电动机的定子电流分为产生磁场的电流分量（励磁电流）和与其相垂直的产生转矩的电流分量（转矩电流）并分别加以控制。由于在这种控制方式中必须同时控制异步电动机定子电流的幅值和相位，即控制定子电流矢量，因此这种控制方式称为矢量控制方式。 矢量控制方式使对异步电动机进行高性能的控制成为可能。采用矢量控制方式的交流调速系统不仅在调速范围上可以与直流电动机相匹敌，而且可以直接控割异步毫乏t产生的转矩。所以已经在许多需要进行精密控制的领域得到了应用。 由于在进行矢量控制时需要准确地掌握对象电动机的有关参数，这种控制有式芝云主要用于厂家指定的变频器专用电动机的控制。但是，随着变频调速理论和技术的发曩以及现代控制理论在变频器中的成功应用，目前在新型矢量控制变频器中已经增加了自调整（autotuning）功能。带有这种功能的变频器在驱动异步电动机进行正常运转之前可以自动地对电动机的参数进行辨识并根据辨识结果调整控制算法中的有关参数，从而使得对普通的异步电动机进行有效的矢量控制也成为可能。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/b52596230.html,/
变频器基本电路图
变频器基本电路图 目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。 1）整流电路 如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。 2）滤波电路 逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元
件来缓冲。同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。 通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。 3）逆变电路 逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。 最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。 通常的中小容量的变频器主回路器件一般采用集成模块或智能模块。智能模块的内部高度集成了整流模块、逆变模块、各种传感器、保护电路及驱动电路。如三菱公司生产的IPMPM50 RSA120，富士公司生产的7MBP50RA060，西门子公司生产的BSM50GD120等，内部集成了整流模块、功率因数校正电路、IGBT逆变模块及各种检测保护功能。模块的典型开关频率为2 0KHz，保护功能为欠电压、过电压和过热故障时输出故障信号灯。 逆变电路中都设置有续流电路。续流电路的功能是当频率下降时，异步电动机的同步转速也随之下降。为异步电动机的再生电能反馈至直流电路提供通道。在逆变过程中，寄生电感释放能量提供通道。另外，当位于同一桥臂上的两个开关，同时处于开通状态时将会出现短路现象，并烧毁换流器件。所以在实际的通用变频器中还设有缓冲电路等各种相应的辅助电路，以保证电路的正常工作和在发生意外情况时，对换流器件进行保护
恒压供水控制器说明书
恒压供水控制器说明书
一、系统概述 VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。 二、主要性能指标 1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）； 2.具有压力测量值防抖动补偿控制功能； 3.参数调整和设定具有密码锁定及保护功能； 4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。 5.可接无源远传压力表、有源电压及电流型压力变送器； 6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V; 7.具有压力传感器零点和满度补偿功能； 8.具有定时自动倒泵功能； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水自动检测保护功能和外部输入停机保护功 能； 11.系统补水控制时，具有超压自动泄水控制功能； 12.具有供水附属小泵控制功能，可设定小泵变频或工频 模式； 13.具有可选的定时自动开、关机控制功能； 14.具有小流量水泵睡眠控制功能； 15.具有手操器功能，可手动调节输出电压来控制变频器的频率； 16.可代替电接点压力表进行上、下限压力控制； 17.具有可选分时分压供水控制功能，最多有六段时间控制； 三、安装和配线端子说明 1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200） 160mm×80mm×90mm （AC-3200） 2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。 3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所； 4.使用环境温度:-20℃～50℃ 5.相对湿度:<95%; 6.额定工作电压:AC220V±10%; 7.控制器额定功耗:<=AC 5W; 8.控制器接线端子输出容量：3A/ AC220V
变频器常用的几种控制方式
变频器常用的几种控制方 式 Prepared on 22 November 2020
变频器常用的几种控制方式 变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。 1、变频器简介 变频器的基本结构 变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU 以及一些相应的电路。 变频器的分类 变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 2、变频器中常用的控制方式 非智能控制方式 在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。 V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。 (2) 转差频率控制 转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。 (3) 矢量控制 矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。例如形成开关次数最少的PWM波以减少开关损耗。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种。 基于转差频率的矢量控制方式与转差频率控制方式两者的定常特性一致，但是基于转差频率的矢量控制还要经过坐标变换对电动机定子电流的相位进行控制，使之满足一定的条件，以消除转矩电流过渡过程中的波动。因此，基于转差频率的矢量控制方式比转差
变频器工作原理图解
变频器工作原理图解 1 变频器的工作原理 变频器分为 1 交---交型输入是交流，输出也是交流 将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器 2 交—直---交型输入是交流，变成直流再变成交流输出 将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电 又称为间接变频器。 多数情况都是交直交型的变频器。 2 变频器的组成 由主电路和控制电路组成 主电路由整流器中间直流环节逆变器组成 先看主电路原理图
三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通
短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。由于一个电容的耐压有限，所以把两个电容串起来用。 耐压就提高了一倍。又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。 继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。 接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。我们知道， 由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压 高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。当电机较大时，还可并联外接电阻。 一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。 直流母线电压加到V1~V6 六个逆变管上，这六个大功率晶体管叫IGBT ，基极由控制电路控制。控制电路控制某三个管子的导通给电机绕组内提供电流，产生磁场使电机运转。 例如：某一时刻，V1 V2 V6 受基极控制导通，电流经U相流入电机绕组，经V W 相流入负极。下一时刻同理，只要不断的切换，就把直流电变成了交流电，供电机运转。 为了保护IGBT，在每一个IGBT上都并联了一个续流二极管，还有一些阻容吸收回路。主要的功能是保护IGBT，有了续流二极管的回路，反向电压会从该回路加到直流母线 上，通过放电电阻释放掉。 变频器主电路引出端子
变频器的控制电路及几种常见故障分析
编号：AQ-JS-05365 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 变频器的控制电路及几种常见 故障分析 Control circuit of frequency converter and analysis of several common faults
变频器的控制电路及几种常见故障 分析 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科 学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1、引言 随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。 2、变频器控制电路 给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。
（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。 （2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。 （3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。 （4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。 （5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。 （6）保护电路检测主电路的电压、电流等。当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。 逆变器控制电路中的保护电路，可分为逆变器保护和异步电动
西诺尔DHC-8000系列恒压供水控制器说明书
全新一代 DHC–8000系列微机供水控制器 使用说明书 沈阳西诺尔电气有限公司 SIENLE ELECTRIC CO.,LTD.
目录一、概述 1．1DHC-8X00 系列微机供水控制器特点 1．2DHC-8X00 系列微机供水控制器功能 1．3技术指标 二、安装和配线 2．1安装方法 2．2安装注意事项 2．3端子接线图 2．4与常用变频器的连接表 2．5标准二台泵一用一备方式接线图 2．6标准二台泵循环软起方式接线图 2．7标准三台泵循环软起方式接线图 三、功能码 四、面板操作说明 五、显示项目及故障说明 六、选型指南 七、A型三泵变频循环起动原理图 八、A型二泵一用一备方式原理图 九、B型二泵变频循环软起原理图
一、概述 1.1DHC-8000系列微机供水控制器特点 DHC-2000系列微机供水控制器由于具有功能强大、可靠性高、简单易用等特点，多年以来备受广大用户的信赖。最新一代的DHC-8000系列微机供水控制器是DHC-2000系列的升级换代产品，其功能更加强大，可靠性更高，电源适用范围更宽，体积小巧，重量减轻。本控制器和变频器组合在一起，即可构成民用、工业、消防等行业适用的微机控制变频调速恒压供水系统。 1．技术先进：采用先进的SMT（表面贴装）工艺和开关电源技术。抗干扰能力更强，电源适用范围更宽。 2.功能强大：定时换泵，定时开关机，附属小泵变频等功能，使整套设备能 满足不同用户要求。 3.配置灵活：该控制器具有一用一备、一用一补（即可带附属小泵）、两泵 循环软起、三泵循环软起的功能。 4.使用方便：面板表卡式安装，安装使用方便。防尘，防水工业面板，CE 标准设计。 5.可靠性高：PID参数自整定，采用WATCHDOG（看门狗）故障复位，每秒钟 微机自动循检一次，软件上引入容错概念和去干扰算法。另外，微机内部带有屏蔽层隔离，从而在硬件上增强了抗干扰的能力。 1.2 DHC-8000系列微机供水控制器功能 ●一至三泵工作可编程设定。 ●工作泵全软起动，以先起先停为原则。 ●无加泵需要时可定时换泵工作。 ●可设定上限保护压力。 ●可接受（0-5V）或（4-20mA）输入。 ●可补偿传感器误差。 ●远传人工控制起停功能。 ●锅炉补水时，采用动静压方式。 ●设定压力和实时压力显示。 ●变频器频率显示和实时压力显示。 ●具有变频器故障、远传表故障或欠压超时和水位报警指示。 ●具有实时时钟（带电池）功能（标签上带有/T字样的具有此功能）。 ●可编程每日6段高低压供水及开关机(T型有此功能)。 ●具有两种节能模式，休眠功能和带附属小泵功能。 ●可编程工作期限。 ●完善的密码功能。 1.3 技术指标 使用电源：AC 220V +15% 功耗： < 6W 触点容量：5A / 250 AC 5A / 30V DC 使用温度：-10°C ～ 50°C 相对湿度：20 ～ 90 RH 在箱体安装的开孔尺寸：(外形①)A型宽152mm，高76mm
变频器原理与维修
变频器原理与维修 一、变频器原理介绍 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装臵。我们现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。 整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM 波形，中间直流环节为滤波、直流储能和缓冲无功功率。 变频器选型： 变频器选型时要确定以下几点： 1) 采用变频的目的；恒压控制或恒流控制等。 2) 变频器的负载类型； 如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。 3) 变频器与负载的匹配问题； I.电压匹配；变频器的额定电压与负载的额定电压相符。 II. 电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。 对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。 III.转矩匹配；这种情况在恒转矩负载或有减速装臵时有可能发生。 4) 在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加 二、变频器常见故障的分析与处理 1 变频器参数设臵类故障 在使用过程中变频器能否满足用户系统的要求，其参数设臵非常重要，如果参数设臵不
正确，变频器便不能正常工作。 1.1 变频器的参数设臵 生产厂在进行变频器出厂调试时，对变频器的每一个参数都设有一个默认值，这些默认参数值一般被称作工厂值。当用户使用的变频器是在这些参数值下工作时，则用户能以面板操作方式使变频器正常运行。但是，实际情况往往是面板操作并不能完全满足大多数用户传动系统的要求。所以，用户在正确使用变频器之前，必须要对变频器参数的默认值进行如下几个方面的辨识和重新设臵： 1）确认电机的功率、电流、电压、转速、最大频率等参数（这些参数可以从电机铭牌中查得）是否与默认值相符，如果不符时则要对默认值进行重新设臵； 2）确认变频器采取的控制方式（即速度控制、转矩控制、PID 控制或其他控制方式）后，一般还需要根据控制精度进行静态或动态辨识； 3）设定变频器的启动方式，一般变频器在出厂调试时设定为面板启动，用户可以根据实际情况选择自己的启动方式，可以用面板、外部端子、通讯等方式； 4）给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定等，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式的综和。 当正确设臵以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。 1.2 变频器参数设臵类故障的处理 一旦发生了参数设臵类故障时，变频器都不能正常运行，这时可根据产品说明书对参数设臵进行修改。如果修改后仍不行，则最好是把所有参数恢复到出厂值，然后按上述步骤重新设臵，注意每一个公司的变频器其参数恢复方式也不尽相同。 2 过电压故障及处理
变频器原理图讲解
系列原理图简介 一．机型简介 整个30X系列包括以下几个类型，同功率的机型在硬件上的区别就是控制板的功能上有优化，驱动板都是相同的。不同功率段的硬件设计模式上，15KW以下包括15KW采取驱动板带整流桥+单管IGBT+DSP板的模式，30KW~45KW采用可控硅+驱动板45DRV不带整流部分+IGNT模块+DSP板的模式，55KW~75KW 采用可控硅+驱动板55POWER不带整流部分+55DRV+IGNT模块+DSP板的模式,90KW以上的结构和55KW不同之处在于55DRV不同。 二．系统框图 三．4KW驱动板 驱动板按功率段分，15KW以下的驱动板模式和18.5KW以上驱动板模式。这里主要以4KW小功率机型和45KW大功率机型为例讲解。先以4KW为例进行介绍。 驱动板主要包括整流滤波+软启动+开关电源+电源指示灯+UVW电流检测 +PWM光耦隔离+电平转换+故障保护电路+母线电压检测，下面分别介绍： 3.1软启动+母线电压检测 左图母线电压检测是变压器副边输出经过电阻分压后Udc信号给DSP,标准是母线电压为530V时Udc=1.50v;右图为软启动电路,刚通电瞬间电容相当于短路,母线电流很大,通过电阻R92限流来消耗能量,到电容充好电后通过继电器将R92短路,这里设定的是母线电压为400V继电器动作.右图中还有电源指示灯电路通过电阻分压方式设计. 3.2开关电源 单端反激式开关电源由反激式变压器+UC3844电源控制芯片+MOS管,单端反激工作原理: MOS管导通,母线电压加在变压器原边线圈,副边线圈为上负下正,二极管反向,副边绕组没有电流;MOS管截止,副边线圈为上正下负,绕组中储存的能量向负载释放.根据IN=I'N'，在MOS管导通期间储存的能量在截止期间有多少释放,取决于截止时间. UC3844电源管理器主要是控制MOS管的脉冲占空比,根据IF，VF，+15V三个反馈信号调整输出脉冲占空比,IF>1v,VF>15V,+15V>15V,三种情况下都会自动调节.标准是+15V误差为±0.02V； 电感的作用，滤除占波开关电流中的脉动成份。从滤波效果看，电感量越大，效果越明显；但电感过大，会使滤波器的电磁时间常数变大，使输出电压对占空
恒压供水控制系统器说明书
一、系统概述 VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。 二、主要性能指标 1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）； 2.具有压力测量值防抖动补偿控制功能； 3.参数调整和设定具有密码锁定及保护功能； 4.采用人工智能模糊控制算法，设定参数少，控制精度高，带看门狗电路，采用数字滤波及多项抗干扰措施。 5.可接无源远传压力表、有源电压及电流型压力变送器； 6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V; 7.具有压力传感器零点和满度补偿功能； 8.具有定时自动倒泵功能； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水自动检测保护功能和外部输入停机保护功 能； 11.系统补水控制时，具有超压自动泄水控制功能； 12.具有供水附属小泵控制功能，可设定小泵变频或工频 模式； 13.具有可选的定时自动开、关机控制功能； 14.具有小流量水泵睡眠控制功能； 15.具有手操器功能，可手动调节输出电压来控制变频器的频率； 16.可代替电接点压力表进行上、下限压力控制； 17.具有可选分时分压供水控制功能，最多有六段时间控制； 三、安装和配线端子说明 1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200） 160mm×80mm×90mm （AC-3200） 2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。 3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所； 4.使用环境温度:-20℃～50℃ 5.相对湿度:<95%; 6.额定工作电压:AC220V±10%; 7.控制器额定功耗:<=AC 5W; 8.控制器接线端子输出容量：3A/ AC220V 9.面板及配线端子说明：
变频器驱动电路常用的几种驱动IC
变频器驱动电路常用的几种驱动IC 变频器驱动电路中常用IC，共有为数不多的几种。可以设想一下，变频器电路的通用电路，必定是主电路（包括三相整流电路和三相逆变电路）和驱动电路，即便是型号的功率级别不同的变频器，驱动电路却往往采用了同一型号的驱动IC，甚至于驱动电路的结构和布局，是非常类似的和接近的。 早期的和小功率的变频器机种，经常采用TLP250、A3120（HCPL3120）驱动IC，内部电路简单，不含IGBT保护电路；以后被大量广泛采用的是PC923、PC929的组合驱动电路，往往上三臂IGBT采用PC923驱动，而下三臂IGBT则采用PC929驱动。PC929内含IGBT检测保护电路等；智能化程度比较高的专用驱动芯片A316J，也在大量机型中被采用。 通过熟悉驱动IC的引脚功能和掌握相关的检测方法，达到对驱动电路进行故障判断与检测的能力，以及能对不同型号的驱动IC应急进行代换与修复。 一、TLP250和HCPL3120驱动IC： 8 Vcc 7 Vo 6 Vo 5 GND 8 Vcc 7 Vo 6 Vo 5 GND 8 Vcc 7 Vo 6 Nc TLP250 HCPL3120/ J312 HCNW3120 图1 三种驱动IC的功能电路图 TLP250：输入IF电流阀值5mA，电源电压10∽35V，输出电流±0.5A，隔离电压2500V，开通/关断时间（t PLH/ t PHL）0.5μs。可直接驱动50A1200V的IGBT模块，在小功率变频器驱动电路中，和早期变频器产品中被普遍采用。 HCNW3120（A3120）：与HCPL3120、HCPLJ312内部电路结构相同，只是因选材和工艺的不同，后者的电隔离能力低于前者。输入IF电流阀值2.5mA，电源电压15∽30V，输出电流±2A，隔离电压1414V，可直接驱动150A/1200V的IGBT模块。 三种驱动IC的引脚功能基本一致，小功率机型中可用TLP250直接代换另两种HCNW3120和HCPL3120，大多数情况下TLP350、HCNW3120可以互换，虽然它们的个别参数和内部电路有所差异，如TPL250的电流输出能力较低，但在变频器中功率机型中，驱动IC往往有后置放大器，对驱动IC的电流输出能力就不是太挑剔了。 驱动IC实质上都为光耦合器件，具有优良的电气隔离特性。输入侧内部电路为一只发光二极管，有明显的正、反向电阻特性。用指针式万用表×1k档测量，2、3脚正向电阻约为100kΩ左右，反向电阻无穷大；用×10k档测量，正向电阻约为25kΩ左右，反向电阻也为无穷大。当然2、3脚与输出侧各引脚电阻，都是无穷大的。5、6脚和5、8脚之间，均有鲜明的正、反向电阻，当5脚搭红表笔时，有10kΩ/30 kΩ的电阻值，5脚接黑表笔时，电阻值接近于无穷大。因选材、工艺和封装型式的不同和测量
