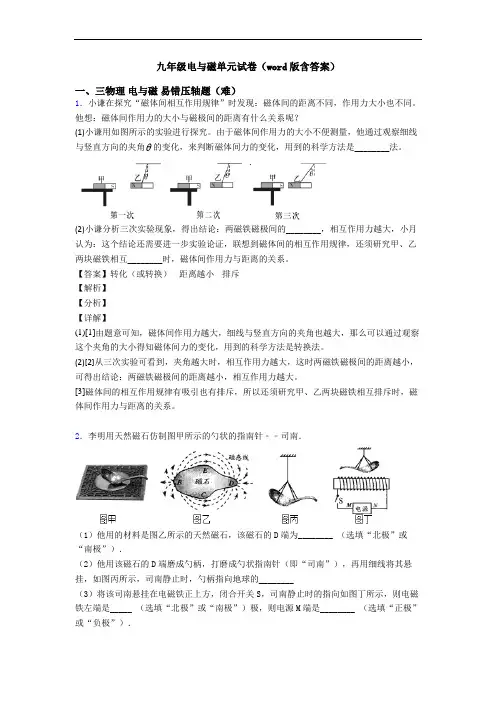

一、三物理电与磁易错压轴题（难）

1．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中

（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．

（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．

（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．

添加器材：_____

简要做法：_____

【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度

【解析】

（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；

（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；

（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．

其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．

2．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．

（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是

_____，使指针转动更灵活．

（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．

（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．

（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．

（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）

【答案】减小摩擦线圈匝数减小 N 铁芯大小

【解析】

【分析】

（1）根据减小摩擦的方法解答；

（2）根据1、2位置比较接入电路线圈匝数多少可知答案；

（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；

（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．

【详解】

（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；

（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；

保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．

（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；

（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，

右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；

（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；

所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．

3．如图所示是小华实验小组探究电磁感应现象的实验装置．

（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．

（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．

（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．

（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．

（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．

【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体

【解析】

【详解】

（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；

（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；

（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．

（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；

4．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．

（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做运动时导体中会产生感应电流．

（2）在此实验过程中，是能转化为能．

（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．

（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．

【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．

【解析】

试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；

（2）在实验过程中，机械能转化成电能；

（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；

（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．

【考点定位】电磁感应

5．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

(1)在实验时，通过______反映电磁铁的磁性强弱。

(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明电流越________，电磁铁磁性越强。

(3)根据图示的情境可知，________(选填“甲”或“乙”)的磁性强，说明电流一定时，____________，电磁铁磁性越强。

(4)根据右手螺旋定则，可判断出电磁铁乙的上端为________极。

(5)电磁铁吸引的大头针下端分散的原因是________________________________________。

(6)电磁铁在生产、生活中应用广泛，请写出其中的一个应用：____________。

【答案】吸引大头针数目的多少增加大甲线圈匝数越多S(南) 大头针被磁化，同名磁极相互排斥电磁起重机(或扬声器、磁悬浮列车等)

【解析】

【详解】

(1)在实验时，通过吸引大头针数目的多少反映电磁铁的磁性强弱，利用转换法。

(2)当滑动变阻器滑片向左移动时，电阻变小，电路中的电流变大，电磁铁的磁性变强，电磁铁甲、乙吸引大头针的个数增加，说明电流越大电磁铁磁性越强。

(3)根据图示的情境可知，电磁铁甲吸引大头针的个数多，因此甲的磁性强，根据图示可知，电流相同，甲线圈匝数多，因此说明电流一定时，线圈匝数越多，电磁铁磁性越强。

(4)根据右手螺旋定则，可判断出电磁铁乙的上端为S(南)极。

(5)电磁铁吸引的大头针下端分散的原因是：大头针被磁化，同名磁极相互排斥。

(6)电磁铁在生产、生活中应用广泛，包括电磁起重机(或扬声器、磁悬浮列车等)。

6．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

(1)本实验中，我们是通过观察____________来判断电路中是否有感应电流产生的。

(2)比较________两图可知，产生感应电流的一个条件是电路要闭合；比较________两图可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。

(3)若图甲中AB棒不动，磁体左右水平运动，电路中________(选填“有”或“无”)感应电流。

(4)实验过程中，某些同学按图甲所示方法进行操作时，实验现象不太明显，请你分别从实验装置和操作过程两方面各提出一条改进的措施，实验装置方面：__________；操作过程方面：_____________。

【答案】灵敏电流计指针是否偏转甲、丙甲、乙有换用磁性更强的磁体加快导体的运动速度

【解析】

【详解】

（1）电路中产生的感应电流不能用眼睛直接观察，所以串联电流表，可以通过电流表指针是否发生偏转，判断电路中是否有感应电流。

（2）甲、丙两图是电路中的一部分导体都切割磁感线运动，甲图中有感应电流，丙图中无感应电流，说明电路是闭合电路时才产生感应电流。

甲、乙两图都是闭合电路的一部分导体，甲切割磁感线运动，乙没有切割磁感线运动，甲图中有感应电流，乙图中无感应电流，说明导体在电路中切割磁感线运动时，才能产生感应电流。

（3）图甲中AB棒不动，磁铁左右水平运动，相当于磁铁不动，导体切割磁感线运动。所

以电路中有感应电流。

（4）电流表指针偏转不明显，是电流太小，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈实验；

从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快。

【点睛】

重点是研究电磁感应的实验，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动。

7．(1)如图所示是电磁学中一个很重要的实验，从实验现象可知通电导体周围存在磁场，这种现象是1820年丹麦物理学家________发现的。

(2)把直导线弯曲成螺旋线，当螺旋线圈中插入铁芯后磁性增强，此装置称为电磁铁，为探究电磁铁的磁性强弱与哪些因素有关，小丽同学作出以下猜想：

猜想A：通过电磁铁的电流越大，它的磁性越强；

猜想B：外形相同的电磁铁，线圈的匝数越多，它的磁性越强。

为了检验上述猜想是否正确，小丽所在实验小组通过交流合作设计了以下实验方案：

用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，进行如图所示实验。

通过观察电磁铁吸引大头针数目的多少，来判断其磁性强弱的不同。

①通过比较图________两种情况，可以验证猜想A是正确的。

②通过比较图C中甲、乙两电磁铁，发现猜想B不全面，应补充：

________________________。

(3)随着科学技术的发展，电磁铁在生产、生活中的应用十分广泛，如水位自动报警器，其工作原理如图所示，当水位未达到金属块A时，工作电路的状态是________。

A．红、绿灯同时亮 B．红、绿灯都不亮

C．绿灯亮 D．红灯亮

【答案】奥斯特A、B电流相同时D

【解析】

【详解】

（1）奥斯特实验就是以奥斯特的名字命名的，这个实验证明了电流周围存在磁场，揭示了电和磁之间的联系，因此奥斯特也被尊称为“揭示电和磁联系的第一人”；

（2）实验中电磁铁的磁性是以电磁铁吸引大头针数目多少的不同体现的，用到了转换法的思想；

①要验证猜想A是正确的，根据控制变量法的思想，必须控制线圈的匝数相同，改变电流的大小，观察电磁铁吸引大头针数目的多少，符合此要求的只有A、B两图；

②C图中甲、乙两磁铁串联，通过的电流相同，线圈的匝数不同，吸引的大头针数目不同，匝数多的吸引的大头针多，磁性强，因此B的猜想应该补充“电流相同”这一前提条件．

（3）水位自动报警器利用了电磁铁“通电有磁性，断电无磁性”的特点，当水位达到金属块A时，由于水是导体，电磁铁电路接通，电磁铁产生磁性把衔铁吸下来，使触电与红灯电路接通，红灯发光．

故答案为：（1）奥斯特；（2）①A、B；②电流相同；（3）D．

8．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

（1）左图为某磁极附近磁感线的方向和分布的示意图。由图可知，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的 ___________。

（2）有一种磁敏电阻，其大小随磁场的强弱变化而变化。某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示，根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而

_________。

（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度。

①将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大__________。

②连接电路时，开关应______，闭合开关前，滑动变阻器的滑片P应位于____ （填“A”或“B”）端，可以起到_____________的作用。

③闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路中出现的故障可能是______________。

④排除故障，正确接线后，测得的数据如上表所示，该磁敏电阻的测量值为

___________Ω；再根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为

___________T。

⑤在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电压表的示数

___________。(填“增大”、“减小”或“不变”)

【答案】甲增大见解析所示断开 B 保护电路磁敏电阻断路 500 1.0 减小

【解析】（1）根据磁场方向的规定可知，磁针在磁场中时，N极所指的方向即为该点的磁场方向，所以若在1处放置一个小磁针，当小磁针静止时，其指向即N极指向与右图中的甲图相同；

（2）根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而增大。

（3）根据伏安法测量电阻的电路图，如图要使滑动变阻器的滑片向B端滑动时连入电路的电阻变大，应连接电源正极到滑动变阻器的A接线柱，再连接接线柱C到电流表的正接线柱，如图：

②根据电路连接的一般要求，连接电路时，开关应断开，为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大端，即B端，以起保护电路的作用。

③闭合开关后，发现电流表无示数，则电路中出现了断路性故障，电压表有示数且接近于电源电压，说明电压表串联在了电路中，故电路中出现的故障可能是磁敏电阻断路。

④排除故障，正确接线后，测得的数据如上表所示，根据第一组数据计算可得该磁敏电阻

的测量值为：；

再根据该磁敏电阻的R-B特性曲线可知，磁敏电阻的阻值为500Ω时，1处的磁感应强度为1.0T。

⑤在实验过程中，仅将磁敏电阻从1处移至2处，根据磁感线的分布情况可知，磁场的强度将减弱，由磁敏电阻的R-B特性曲线可知，磁敏电阻的阻值减小，则电路总电阻减小，

根据可知，电路中电流会增大，而滑动变阻器的阻值不变，再根据可知，滑动变阻器两端的电压将变大，则磁敏电阻两端的电压变小，即电压表的示数减小。

9．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．

（1）要改变电磁铁线圈中的电流大小，可通过______ 来实现；要判断电磁铁的磁性强弱，可观察______ 来确定，物理学中将这种研究问题的方法叫做______ ．

（2）下表是该组同学所做实验的记录：

①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流越______ ，磁性越______ ；

②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数越______ ，磁性越______ ．

【答案】调节滑动变阻器的滑片位置电磁铁吸引铁钉的数目转换法越大磁性越强越多磁性越强

【解析】

（1)从电路图中可以看出，电磁铁与滑动变阻器串联，要想改变通过电磁铁的电流，可以通过移动滑动变阻器的滑片来实现；通过电磁铁吸引铁钉的多少来反映出电磁铁磁性的强弱；实验中主要采用控制变量法来研究．(2)比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，电流从0.8A增加到1.5A时，吸引铁钉的个数由5枚增大到10枚，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；(3)比较实验中的1和4(或2和5或3和6)可以看出通过电磁铁的电流都为0.8A时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．

点睛：由实验电路图可以获取信息，要想改变电磁铁线圈中的电流大小，可通过滑动变阻器滑片的滑动来实现，电磁铁的磁性强弱无法直接观察到，故可以通过电磁铁吸引铁钉的多少反映出来，这种研究问题的方法为转换法．

10．（1）奥斯特曾经做过的实验示意图.比较甲、乙两图，得到的结论是___ __；比较甲、丙两图，得到的结论是_____。

（2）一台简易电动机如图所示．用硬金属丝做两个支架，分别与电池的两极相连，用漆包

线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴一端的全部漆皮，再刮去另一端的（全部/半周）漆皮，并将线圈放在支架上，磁体放在线圈下，接通电源并用手轻推一下线圈，线圈就会不停的转动起来。

①电动机是利用原理制成的。

②要改变线圈的转动方向，可以__ __ （提一个方案即可）。

【答案】（1）电流周围存在磁场磁场方向与电流方向有关动能是由重力势能转化而来的（2）半周①通电线圈在磁场中受力转动②只对调电源正负极改变电流方向或只对调磁

体磁极改变磁场方向

【解析】

试题分析：（1）比较甲乙两图可发现当导线中有电流通过时，小磁针才发生转动，而小磁

针的转动是磁场作用的结果，所以是应该是通电导体周围有磁场；比较甲丙两图可发现当

导体中电流方向改变后，小磁针的转动方向改变，而小磁针转动方向的改变是因磁场方向

改变而改变的，所以说磁场方向与电流方向有关（2）将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周没有电流通过，不受磁场力的作用，利用惯性转动，①电动机，即通电能动，是利用通电导线在磁场

中受力的作用的原理制成的；②影响线圈的转动方向是电流的方向和磁场的方向．故要使

线圈的转动方向发生改变，只要改变其中一个因素即可

考点：奥斯特实验的内容电动机原理和构造

11．磁体具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究“磁体对回形针吸引

力大小与放入它们之间物体的哪些因素有关”，请你参与探究并解决一些问题：

(1)如图甲所示，保持磁体和纸片间的距离一定，在纸片上放入不同物体时，通过比较纸片

下面能吸附的回形针数量，显示磁体对回形针吸引力的大小。回形针的放置有乙、丙两种

方法，依据_______的原理，回形针在磁场中某点受到的吸引力等于它的重力，应选择图中

_____的方法；

(2)选择正确方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝

板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中：

磁体与纸片之间放入的物体不放物体铁板镍板铝板陶瓷板玻璃板塑料板

吸引回形针数量/个4113333

①分析数据，可以得出：在其他条件相同时，放入铁板或镍板，吸引回形针的数量_____，说明铁板和镍板对吸引力的影响_________，即对磁性屏蔽效果明显；

②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是__________。

(3)他们在纸片上分别放入形状和____相同、面积不同的铁板。发现铁板面积越大，吸住的回形针数量越少。

【答案】二力平衡乙较少较大铝不能被磁化厚度

【解析】

【分析】

【详解】

(1)]1]回形针被吸附在纸片下面时，受到磁体的吸引力和重力的作用，处于静止状态，所以是据二力平衡的原理。

[2]实验操作时，应选择乙图中的方法，因为乙图中每个回形针都只受到磁体的吸引力和重力的作用，而丙图中，处于中间的回形针除了受到吸引力和重力的作用还受到下面的回形针的作用力，且所受的吸引力是上面的回形针磁化后的吸引力，而不是磁体本身的吸引力，故不选丙图。

(2)①[3][4]由表格数据可知，在其他条件相同时，放入铁板或镍板时，吸引的回形针数量较少，说明铁板和镍板对吸引力的影响较大，即对磁性屏蔽效果明显。

②[5]铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是铝不能被磁化。

(3)[6]在纸上放入的铁板应是形状和厚度都相同，面积不同，因为要探究的是吸引力与铁板面积的关系。

12．如图所示为探究“磁生电”的实验装置。

（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中上下运动，电流计指针_______偏转，断开开关，让导体在蹄形磁体中左右运动，电流计指针_______偏转；（选填“会”或“不会”）

（2）若保持导体ab不动，要产生感应电流，正确的操作是_______；

（3）该实验利用的原理是_______，现实中可以用来制作_______；

（4）若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为

_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与

_______有关。

【答案】不会不会闭合开关、将蹄形磁铁左右移动电磁感应发电机电源磁场方

向

【解析】

【分析】

【详解】

（1）[1][2]将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中上下运动，导体切割磁感线，会产生感应电流；若开关断开，电路是断路，电流计指针不会偏转；

（2）[3]若保持导体ab不动，要产生感应电流，可以闭合开关，将蹄形磁铁左右移动，此时导体也是做切割磁感线运动，能产生感应电流；

（3）[4][5]该实验利用的原理是电磁感应现象，利用电磁感应现象制成了发电机；（4）[6][7]若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关。

13．为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：

猜想A：电磁铁通电时有磁性，断电时没有磁性

猜想B：通过电磁铁的电流越大，它的磁性越强

猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图上所示的a、b、c、d为实验中观察到的四种情况．

根据小丽的猜想和实验，完成下面填空：

（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同．

（2）通过比较_____________两种情况，可以验证猜想A是正确的．

（3）通过比较_____________两种情况，可以验证猜想B是正确的．

（4）通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充_______．

【答案】电磁铁磁性强弱a、b b、c通电电磁铁的电流相同

【解析】

【详解】

（1）电磁铁磁性的强弱可用吸引大头针数目的多少来体现，是转换法的应用，所以通过观察电磁铁吸引大头针的多少的不同，来判断它磁性强弱的不同；

（2）电磁铁磁性的有无可以通过电磁铁是否吸引大头针来判断．由ab两图可知，a图的开关断开，电路中没有电流，电磁铁也不吸引大头针闭合，说明电磁铁没有磁性．b图的开关闭合，电路中有电流，电磁铁吸引大头针闭合，说明电磁铁有磁性；所以通过比较ab

两种情况，可以验证猜想A是正确的；

（3）要验证猜想B，即磁性的强弱是否与电流大小有关，要控制匝数相同，电流大小不同．比较图可知，bc两图滑动变阻器的位置不同，电路中电流大小不同，且c图滑动变阻器接入电路的电阻小，电路中电流大，电磁铁吸引的大头针多，表明磁性强，所以通过比较bc两种情况，可以验证猜想B是正确的；

（4）在d图中，由于两电磁铁串联，控制了电流相等，匝数不同，且匝数越多时，磁性越强．但磁性大小不仅与线圈匝数有关，还与电流大小有关，因此猜想C不全面，要增加电流相同这个条件。

14．如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。

（1）以下是他的部分实验步骤：

①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最_______（选填“左”或“右”）端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；

②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中；

③仿照步骤②再进行两次实验。

实验次数123

I/A0.340.400.44

F0/N0.90.90.9

F/N0.840.820.81

（2）由表中数据可以得出的实验结论是：对于同一电磁铁，______________.

（3）闭合开关S后，电磁铁下端的磁极为________________（选填“N”或“S”）极。（4）本实验中，滑动变阻器除了保护电路的作用外，还起到___________的作用。

【答案】右线圈的电流越大，电磁铁的磁性越强 S 改变电路线圈中电流大小；

【解析】

【详解】

第一空．为保护电路，将滑动变阻器的滑片置于最大阻值处，即最右端；

第二空．由表中数据可知,电磁铁的线圈匝数不变,只改变了电路中电流大小,且电流增大时,电子测力计示数的减小(即电磁铁对软铁块的吸引力增大)，所以可得出结论：通过电磁铁线圈的电流越大，电磁铁的磁性越强；

第三空．闭合开关S后，电流由下端流入，上端流出，据安培定则可知，电磁铁的上端为N极，下端为S极；

第四空．三次实验中，电磁铁的磁性越强通过改变电路线圈中电流大小实现，而电路线圈中电流大小是通过调节滑动变阻器来实现的。因此滑动变阻器除了保护电路的作用外，还起到改变电路线圈中电流大小。

15．在探究“感应电流产生的条件”实验中：

（1）如图，a、b两接线柱间应接入_____（选填“大”或“小”）量程电流表。

（2）闭合开关后，要使电路中产生感应电流，导体cd应_____运动（选填“上下”或“左右”），这是一种_____现象，利用这一原理可制成_____（选填“电动机”或“发电机”）。

（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。

（4）如果将电流表换成_____，可以进行磁场对通电导体的作用实验。

【答案】小左右电磁感应发电机应保持磁场方向不变，改变导体的运动方向电源【解析】

【详解】

（1）感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流，由于感应电流比较小，故应选用小量程电流表；

（2）如图磁体上端是N极，下端是S极，则磁感线方向是上下方向的，当闭合开关，让导体竖直上下运动时，不切割磁感线，所以不能产生感应电流；要使电路中有感应电流，必须让导体在磁场中做切割磁感线运动，如将cd沿水平方向左右运动等，这一现象叫电磁感应，实际应用是发电机；

（3）要使电流表指针偏转方向发生改变，即改变感应电流的方向，应保持磁场方向不变，改变导体的运动方向或保持导体运动方向不变，改变磁场方向；

（4）磁场对通电导体的作用，电路中一定有电源，所以把小量程电流表换成电源，导体cd成为通电导体在蹄型磁体的磁场中受力的作用。
