旋流油水分离器工作原理

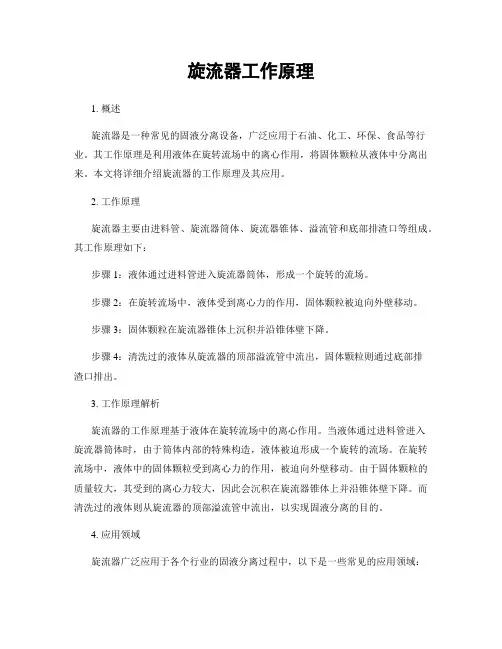

旋流油水分离器
旋流器是靠两种互不相溶液体的密度差，利用液体在旋流管内高速旋转产生不同的离心力将油滴从水中分离出来。
旋流分离器设备小巧,分离效率高,但存在能耗较高的缺点。
气液分离技术
气液分离技术 气液分离技术是从气流中分离出雾滴或液滴的技术。该技术广泛的应用于石油、化工、( 如合成氨、硝酸、甲醇生产中原料气的净化分离及加氢装置重复使用的循环氢气脱硫), 天然气的开采、储运及深加工, 柴油加氢尾气回收, 湿法脱硫, 烟气余热利用, 湿法除尘及发酵工程等工艺过程, 用于分离清除有害物质或高效回收有用物质。气液分离技术的机理有重力沉降、惯性碰撞、离心分离、静电吸引、扩散等, 依据这些机理已经研制出许多实用的气液分离器, 如重力沉降器、惯性分离器、纤维过滤分离器、旋流分离器等。 一、重力沉降分离 气液重力沉降分离是利用气液两相的密度差实现两相的重力分离, 即液滴所受重力大于其气体的浮力时, 液滴将从气相中沉降出来, 而被分离。重力沉降分离器一般有立式和卧式两类，它结构简单、制造方便、操作弹性大，需要较长的停留时间，分离器体积大，笨重，投资高，分离效果差，只能分离较大液滴，其分离液滴的极限值通常为 100μm，主要用于地面天然气开采集输。经过几十年的发展，该项技术已基本成熟。当前研究的重点是研制高效的内部过滤介质以提高其分离效率。此类分离器的设计关键在于确定液滴的沉降速度，然后确定分离器的直径。气液重力沉降分离是利用气液两相的密度差实现两相的重力分离, 即液滴所受重力大于其气体的浮力时, 液滴将从气相中沉降出来, 而被分离。 二、惯性分离 气液惯性分离是运用气流急速转向或冲向档板后再急速转向，使液滴运动轨迹与气流不同而达到分离。此类分离器主要指波纹（折）板式除雾（沫）器，它结构简单、处理量大，气速度一般在 15～25 m/s，但阻力偏大，且在气体出口处有较大吸力造成二次夹带，对于粒径小于 25μm 的液滴分离效果较差，不适于一些要求较高的场合。其除液元件是一组金属波纹板，其性能指标主要有：液滴去除率、压降和最大允许气流量（不发生再夹带时），还要考虑是否易发生污垢堵塞。液滴去除的物理机理是惯性碰撞，液滴去除率主要受液滴自身惯性的影响。通常用于：（1）湿法烟气脱硫系统，设在烟气出口处，保证脱硫塔出口处的气流不夹带液滴；（2）塔设备中，去除离开精馏、吸收、解吸等塔设备的气相中的液滴，保证控制排放、溶剂回收、精制产品和保护设备。现在波纹板除雾器的分离理论和数学模型已经基本成熟，对其研究集中在结构优化及操作参数方面来提高脱液效率。国内学者杨柳等对除雾器叶片形式作了比较，发现弧形叶片与折板形叶片的除雾效率相近，弧形除雾器的压降明显小于折板形，故弧形叶片除雾器的综合性能比折板式除雾器要好。 三、介质过滤分离 通过过滤介质将气体中的液滴分离出来的分离方法即为过滤分离。由于过滤介质相对普通折流分离来说具有大得多的阻挡收集壁面积而且多次反复折流液体很容易着壁，所以其分离效率比普通的折流分离高而且结构简单只需制作一个过滤介质架，体积比普通的折流分离器要小但是它的分离负荷范围更窄超过气液混合物规定流速或者液气比后分离效率会急剧下降，过滤介质分离器的阻力比普通的折流分离器大而且还具有工作不稳定容易带液填料易碎易堵等缺点。过滤型气液分离器具有高效、可有效分离 0.1～10μm 范围小粒子等优点，当气速增大时，气体中液滴夹带量增加，甚至，使过滤介质起不到分离作用，无
油水分离器使用说明
油水分离器使用方法 油水分离器就是串联在机组进油管路中，将油和水分离开来的仪器，原理主要是根据水和燃油的密度差，利用重力沉降原理去除杂质和水份的分离器，内部还有扩散锥，滤网等分离元件。 Lees power 可针对不同地区油品以及客户要求在发电机组加装此装置，且确保机组出厂前每一个此装置都经过严格测试。下面为大家讲诉如何使用油水分离器。分两部分： 一、初次使用 二、排放完积水杯内的水或者杂质后的使用方法 首先，我们先来了解下油水分离器是如何串联在机组进油管路中的：（进油油路） 图一图二图三 使用方法： 一、初次使用（工具13#开口扳手，抹布适量） 用户在初次使用发电机组时，首先将底部油箱加满柴油后。 然后使用13#的开口扳手（图1），将（图2）红色圈内的柴油滤清器总成上的螺栓逆时针方向松开后（图4），在将（图5）中红色圈内手压油泵，向下压10-15下，将柴油滤清器内部的空气排出（伴随有少量柴油）。同时会发现（图6）油水分离器的积水杯中已经吸有油箱中的柴油。 图1图2 图3 图4 图5图6 图7 图8 持续按压图五圈内手压油泵，直至油水分离器积水杯中注满油，如图7；然后将图8柴油滤清器总成上的螺栓顺时针拧紧。图七图八此时方可开启机组 二、排放完积水杯内的水或去除杂质后的使用方法 （工具13#开口扳手，抹布适量） 机组长时间使用或者油品不纯净的情况下，油水分离器积水杯内积存大量水或者杂质。此时需要对油水分离器进行清理工作。操作如下： 先用13#的开可扳手将图9红色圈内的积水杯底的白色放水栓顺时针方向松开如图11，将水
排出后（如是杂质直接卸下放水栓）再逆时针将白色放水栓拧上（放水栓为塑料易损件，故而确保不漏油即可），至图12状。然后重复图1-图8动作将油水分离器积水杯内吸满油。方可再开启机组。注：无论在何时开启机组都请确认油水分离器积水杯内柴油是满的，方可开启机组。否则机组开启后会立刻报警。 图9图10图11图12
油水分离器使用说明书
油水分离器使用说明书 1 ．概述 舱底水分离器是在积累多年研制经验及吸取国外先进技术的基础上采用真空及微滤原理研制成功的新产品。可用于处理船舶舱底油污水，也适用于工矿企业、油库等含油污水处理，并能处理含乳化油浓度较高的油污水，性能符合国际海事组织规定的船舶含油污水排放标准及我国政府规定的船舶、工矿企业油污水排放标准，并符合国际海上环境保护委员会 IMO-MEPC107 ( 49 ）决议规范要求。本产品己获得中国船级社颁发的国际通用的型式认可证书。 本装置有下列特点： ( l ) 配套泵不直接吸入含油污水，因此避免了原含油污水的乳化，保证分离装置有较高的分离效果。 ( 2 )分离器中的第一级聚结分离元件能自动反冲洗，不会堵塞，长期使用不需要更换。 ( 3 ) 有良好的排油自动控制及配套泵的安全保护措施，根据油污水性质能自动控制一级处理排放或转入二级处理排放，以及处理不合格时自动关闭排出口不合格处理水返回机舱功能。操作简便，可靠性高，符合无人值班机舱要求。 ( 4）装置由一级分离器、二级分离器、螺杆泵（柱塞泵）、电气控制箱、油份浓度报警记录仪、粗／精滤器、三通转换阀（电磁转换阀）等组装在公共基座上，必要时也可以根据机舱位置将一级油水分离器和电气控制箱及二级乳化油分离器和油份浓度报警记录仪分开独立安装。 3 ．基本工作原理（型舱底水分离器系统原理图） 配套螺杆泵（柱塞泵）在一级分离装置排出口处抽吸处理后的排水过程中，使一级分离装置内产生真空，舱底水经粗过滤器和上部吸水／排油阀进入分离器内部扩散喷口，进行初步油水分离，大油滴浮至顶部，含有小颗粒油滴的污水向下进入特制的聚结器，在内部进行聚结分离，形成较大油滴，上浮至顶部集油室。一级处理后的污水则向下经分离器底部排出，流向底部进水三通阀（电磁阀），进入单螺杆泵（柱塞泵）吸入口，从泵的排出口流出再经过排水三通阀，一、二级转换三通阀（常开、常闭电磁阀）和一级排水截止止回阀排向舷外。 当一级分离器排出的水不合格时，油份报警记录仪发出信号，转换三通阀（常开、常闭电磁阀）动作，一级排放水进入二级乳化油分离器继续进行微滤分离处理。合格的排放水经二级排水三通阀（二级排水截止止回阀）排向舷外，每隔三十分钟再回复至一级分离器处理，恢复上述处理工况。当二级乳化油分离器处理性能失效，二级排放不合格时，油份报警记录仪再次发出信号，回舱气动阀（回舱电磁阀）打开，处理水经此阀回舱底。 当处理工况为二级微滤分离时，二级分离器中上部的排污调节阀为常开式，一部分带有细小固体悬浮物的油污水通过此阀回舱底以减少微滤器堵塞阻力，排污调节阀的开启量，通过观察流量计调节至额定的l / 2排出水量。 分离后的污油在一级分离器的顶部集聚到一定程度时，油位检测器触发信号，气控型分离装置使一级处理电磁阀开启，压缩空气同时进入三只三通阀的顶部气缸，推动活塞向下，关闭常通口，打开常闭口，舱底水暂停进入分离器，分离后的水暂停排出。海水（清水）由进水三通阀的常闭口进入泵吸入口，从泵的出口再通过排水三通阀的常闭口进入分离器底部，逆向经过聚结器进行反冲洗，并使分离器内部由真空变成压力状态。集聚在顶部的污油通过上部吸水／排油三通阀的常闭口排向污油柜。 4 ．装置的主要配套件 4 .1 .电气控制箱 4 .1 .1 专用泵的启动，停止及一、二级自动转换原理（见图2电气原理接线图） 舱底水分离器专用泵组由三相交流电动机带动单螺杆泵（柱塞泵）将含油污水吸入舱底水分离器。 当舱底油污水被处理完或吸入过滤器被堵塞时，均能使专用泵停止工作，其电器工作原理为： 当污水舱内液位过低出现吸空现象时，真空度下降至大气压力，或当吸入滤器被堵塞时，分离器上部的真空度将急剧上升，在出现这二种情况时，真空度有明显变化，通过电接点真空表转换成电信号，当真空度过高时，实际真空度指针（黑色针）与高真空度接触指针（绿色指针调整至一0 . 05MPa ）接通，当真空度过低时，真空度指针与低真空度接触指针（红色指针调整至一0 . 01MPa ）接通，切断安装在电器控制箱内的交流接触器电源，使电动机停止工作。 4 .1 .2 污油温度自控原理 为使集油室中高粘度的油通畅地排出，并防止污油粘结在油位检测器上造成控制失灵，在油位检测器附近设置了电加热自控系统。 其工作原理为：利用装在集油室中的温度检测元件接收信号，通过电接点温度表的一根实际温度指针和另二根高、低温度调节指针转换成电信号，对电加热器加热温度实行自控。一般调整至35℃～45℃。 4 .1 .3 自动排油原理 油位是通过电阻式油位检测器检测，其工作原理如下： 在一级油水分离器顶部的集油室中装有高位、低位两根油位检测器，利用油位检测器在水和油中的导电率不同，从而在油位检测器与油水分离器壳体之间产生不同的电信号去控制一级处理电磁阀（排油电磁阀）通过压缩空气打开吸水／排油三通阀排油通道，达到自动排油的目的。 本控制箱还备有手动排油控制。（此时应将排油转换开关拨置手动位置，手动排油动作则自动排油不起作用）。 4 .1 .4 控制箱其它功能说明 (1)本控制箱设有至机舱集中控制台的控制触头，以提供集控台上的灯光，显示 舱底水分离器在工作状态。 (2)控制箱通过两个安装在精滤器和乳化油分离器上的电接点压力表提供超压报警灯以提醒操作员更换失效的滤芯或乳化油
气液旋流器的分离性能
收稿日期:2008-12-08 基金项目:国家/8630高技术研究发展计划项目(2006AA06Z224) 作者简介:金向红(1965-),男(汉族),河南驻马店人,副教授,博士,研究方向为多相流分离技术。 文章编号:1673-5005(2009)05-0124-06 气液旋流器的分离性能 金向红1,2 ,金有海1 ,王建军1 ,孙治谦1 ,陈新华 1 (1.中国石油大学多相流实验室,山东东营257061;2.安徽理工大学化工系,安徽淮南232001) 摘要:旋流器内气液两相的分离过程是液滴离心沉降和碰撞聚结、破碎的复合过程。对液滴的聚结、破碎机制进行分析,试验验证液相物性、流场强度对液滴聚结、破碎以及旋流器分离性能的影响。结果表明:液相黏度对涡流场中液滴的破碎影响很大,黏度增大分离效率上升;湍流强度是导致旋流场液滴破碎的主动力,当流量达到一定值时,高湍流强度导致液滴破碎,分离效率随流量上升开始急剧下降;液滴聚结、破碎过程对分离器压力降影响不大。关键词:气液旋流分离器;分离效率;液滴;团聚;破碎中图分类号:TQ 05118;TE 969 文献标识码:A Separation perfor m ance of gas -liqui d cycl one separator JI N X iang -hong 1,2 ,JI N You -ha i 1 ,WANG Jian -j u n 1 ,S UN Zh-i qian 1 ,C HEN X i n -hua 1 (1.Institute of M u ltiphase F low in China Universit y of P etro leu m,D ongy ing 257061,China ; 2.D e p ar t m ent of Che m ical Eng i neering ,A nhui U ni ver sity of Science and T echno logy,H uainan 232001,Ch i na)Abstrac t :T he separa ti on o f gas -li qu i d t w o -phase flo w i n t he cyc l one separator is a co m pound process of centr ifuga l sepa ra -ti on ,coa l escence and breakup of drop l e ts .The m echan i s m of drop l e ts coa l escence and breakup w ere discussed .The effects o f liqu i d v iscosity and t urbulence i n tensity on drop lets coa lescence ,breakup and separation perfor m ance we re proved by ex -per i m ents .The experi m enta l results s how t hat the li qu i d v iscosity has much eff ec t on drop l e ts breakup in vortex field ,and the separation effic i ency i ncreases w ith t he li quid v i sco sity i ncreasi ng .T he turbulence i ntensity is the m ai n f o rce w hich breaks up the drop l e ts .W hen the fl ow rate i s up to so m e extent ,the high t urbulence i ntensity breaks up t he droplets ,then t he sepa ra -ti on effic i ency w ill decrease sha rply .W h ile the coa l escence and breakup of droplets has little effect on pressure f a ll i n cy -clone separator . K ey word s :gas -li qui d cyc l one sepa rato r ;separa ti on efficiency ;li qui d drop l ets ;coa lescence ;breakup 传统上,旋流器内气液两相的分离过程只是从 离心沉降来理解,但研究者在试验研究和工程应用中发现,气液旋流分离器内流场是三维强旋湍流,在流场内分散液滴因气液两相的密度差而受到比较大的离心力,产生离心沉降,同时在湍流场内液滴之间又会产生剧烈的碰撞、团聚、破碎和扩散,两相的分离过程是旋流场中液滴离心沉降和碰撞聚结、破碎的复合过程。其分离性能不仅受液滴的离心沉降影响,还受湍流场中液滴间碰撞、团聚、破碎以及液相扩散的影响。试验表明,对于稀相气液两相流,液滴间的碰撞、团聚、破碎不仅与气液两相时 均流场有关,还与流场湍动强度、含液浓度以及分散 液相的密度、黏度、表面张力等物性密切相关[1-2] ,但受试验条件限制,目前对液滴聚结、破碎的机制认识还不透彻,单从试验和理论上还很难得出准确的解释[3-7] 。笔者通过试验考察稀相状态时液相黏度对气液旋流器分离性能的影响,并对三维强旋湍流中分散液滴的碰撞、团聚和破碎机制进行分析。 1 液滴在旋流场的聚结与破碎 111 液滴在旋流场的碰撞聚结 旋流器内部是三维强旋湍流场,其切向速度分 2009年 第33卷 中国石油大学学报(自然科学版) V o.l 33 N o .5 第5期 Journa l o f China U n i versity of Pe tro leum O ct .2009
