碳基纳米复合材料修饰电极的制备及其在药物分析中的应用
碳基纳米复合材料修饰电极的制备及其在药物分析中的应用药物分析是分析化学中的一个重要分支,随着药学的发展逐渐成为一门独立的学科。现代药物分析无论是分析领域,还是分析技术都己经大大拓展。
电化学分析作为分析技术的一种,在药物分析领域中有着日益广泛的应用。而各种微电极、修饰电极、电化学传感器的问世,由于其具有灵敏度高、响应快、选择性好、操作简单等优点,为电化学分析在药物分析中的应用注入了新的活力。
随着工作者对电化学分析的研究日益深入,电化学分析在科研、生产中的应用越来越广泛,并且在新药研发以及药品生产等方面扮演着重要的角色。本论文主要研究了新型碳基纳米材料复合修饰电极的制备,探索了不同药物在修饰电极上的电化学行为和电极反应机理,从而建立了一系列灵敏、简单、准确的药物定量分析方法。
主要内容归纳如下:1、通过电化学方法将金属氧化物四氧化三钴
（Co3O4）/石墨烯（GR）纳米材料电沉积在玻碳电极表面上,制备了一种新型的纳米复合电极（Co3O4/GR/GCE）,成功地被用于测定异烟肼。通过扫描电镜对此修饰电极的表面形貌进行了表征,Co3O4纳米粒子和GR能够很好地修饰在玻碳电极表面。
采用差分脉冲法（DPV）优化了异烟肼的测定条件,在最佳条件下,线性关系范围为0.5160μM,最低检出限为0.17μM（S/N=3）,实际药物和血清中的回收率良好,相对标准偏差均小于5%。该方法方便可行,结果满意,重复性好,实用性强。
实验表明,相比于裸电极,此修饰电极获得了更好的电化学性能,可显著提高
对异烟肼的电催化活性。2、在上述工作的基础上,以GR为基底,利用半胱氨酸氧化为磺基丙氨酸（Cysteic acid,CA）电化学反应及其在GR表面的吸附和聚合,制得石墨烯-磺基丙氨酸复合膜修饰玻碳电极（GR/CA/GCE）,并应用于异烟肼含量的测定。
在最佳条件下,线性关系范围扩大为0.1200μM,最低检出限仅为0.03μM（S/N=3）,具有很高的灵敏度和选择性。该方法用于药品中异烟肼的定量分析获得了满意的结果。
3、运用一种温和而新颖的电化学技术制备了GR和纳米氧化锌（ZnO）复合物修饰电极（ZnO/GR/GCE）。实验表明,复合物修饰电极具有优异的电化学性能;与此同时,该复合物作为电极的增敏材料,氧氟沙星在该电极上的电催化性能得到了显著的提高。
在最佳测定条件下,氧氟沙星的线性范围分1100μM,对应的检测限和灵敏度分别为1.7μM和1399.86μA mM-1 cm-2。同时,该修饰电极在药品氧氟沙星的检测中表现出令人满意的应用结果。
4、利用多壁碳纳米管（MWCNTs）的优良性能,构建了MWCNTs和维生素B12（VB12）复合膜修饰玻碳电极测定对羟基苯乙酮（p-Hyd）的电化学分析方法。傅里叶变换红外光谱和电化学阻抗谱实验表明,MWCNTs和VB12已经成功地修饰在玻碳电极表面。
通过优化,选择pH 6.0的磷酸盐缓冲溶液、VB12电聚合15圈作为最佳优化条件,以方波伏安法检测p-Hyd。实验结果表明,与聚铬黑T修饰电极相比,p-Hyd 的氧化电位负移了0.04 V,虽检测限没有改变,但在0.520μM和
20200μM范围内均有较好的线性关系。
5、建立了聚铬黑T修饰玻碳电极方波伏安法测定p-Hyd的电化学方法。运用循环伏安法在含有0.5 mM铬黑T的0.1 M NaOH溶液中制备聚铬黑T膜,并使用扫描电镜、红外光谱、电化学阻抗等技术进行了表征。
在优化的实验条件下,p-Hyd在0.91V（vs SCE）处的峰电流与其浓度在
1160μM范围内呈现良好的线性关系,检测限达到0.15μM（S/N=3）,相对标准偏差小于2%。该方法简单易行,具有良好的重现性和稳定性。
超级电容器电极材料的研究进展
2011年第3期 新疆化工 11 超级电容器电极材料的研究进展 摆玉龙 （新疆化工设计研究院，乌鲁木齐830006） 摘要：超级电容器既具有超大容量，又具有很高的功率密度，因此它在后备电源、替代电源、大功率输出等方面都有极为广泛的应用前景。超级电容器的性能主要取决于电极材料，近年来各国学者对于超级电容器的电极材料进行了大量的研究。 关键词：超级电容器；电极材料 1 前言 超级电容器的种类按其工作原理可以分为双电层电容器、法拉第准电容器(也称为赝电容电容器)以及二者兼有的混合电容器。双电层电容器基于双电层理论，利用电极和电解质之间形成的界面双电层电容来储存能量。法拉第准电容器则基于法拉第过程，即在法拉第电荷转移的电化学变化过程中产生，不仅发生在电极表面，而且可以深入电极内部。根据这两种原理，目前作为超级电容器的电极材料的主要分为三类[1]：碳材料、金属氧化物及水合物材料、导电聚合物材料。 2 碳材料类电极材料 在所有的电化学超级电容器电极材料中，研究最早和技术最成熟的是碳材料。其研究是从1957年Beck发表的相关专利开始的。碳电极的研究主要集中在制备具有大的比表面积和较小内阻的多孔电极材料上，可用做超级电容器电极的碳材料主要有:活性炭、纳米碳纤维、玻璃碳、碳气凝胶、纳米碳管等。 活性炭(AC)是超级电容器最早采用的碳电极材料[2]。它是碳为主，与氢、氧、氮等相结合，具有良好的吸附作用。其特点是它的比表面积特别大，比容量比铂黑和钯黑高五倍以上[3]。J.Gamby[4]等对几种不同比表面积的活性炭超级电容器进行测试，其中比表面积最大为2315m2·g的样品得到的比容量最高，达到125F/g，同时发现比表面积和孔结构对活性炭电极的比容量和内阻有很大影响。 活性炭纤维(ACF)是性能优于活性炭的高效活性吸附材料和环保工程材料。ACF的制备一般是将有机前驱体纤维在低温(200℃~400) ℃下进行稳定化处理，随后进行炭化、活化(700℃~1000) ℃。日本松下电器公司早期使用活性炭粉为原料制备双电层电容器的电极，后来发展的型号则是用导电性优良、平均细孔孔径2~5nm、细孔容积0.7~1.5m3/g、比表面积达1500~3000m2/g的酚醛活性炭纤维[5]，活性炭纤维的优点是质量比容量高，导电性好，但表观密度低。H. Nakagawa采用热压的方法研制了高密度活性炭纤维(HD-ACF)[6]，其密度为0.2~0.8g/m3，且不用任何粘接剂。这种材料的电子导电性远高于活性炭粉末电极，且电容值随活性炭纤维密度的提高而增大，是一种很有前途的电极材料。用这种HD-ACF 制作超级电容器电极[7]，结果表明，对于尺寸相同的单元电容器，采用HD-ACF为电极的电容器的电容明显提高。 炭气凝胶是一种新型轻质纳米级多孔性非晶炭素材料，其孔隙率高达80%~98%，典型孔隙尺寸<50nm，网络胶体颗粒尺寸3~20nm，比表面积高达60~1000m2/g，密度为0.05~0.80g/m3，是一种具有许多优异性能(如导电性、光导性和机械性能等)和广阔的应用前景的新型材料[8]。孟庆函，

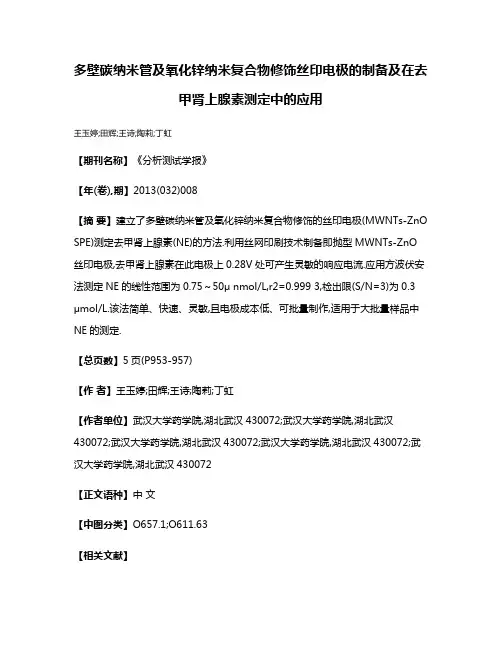

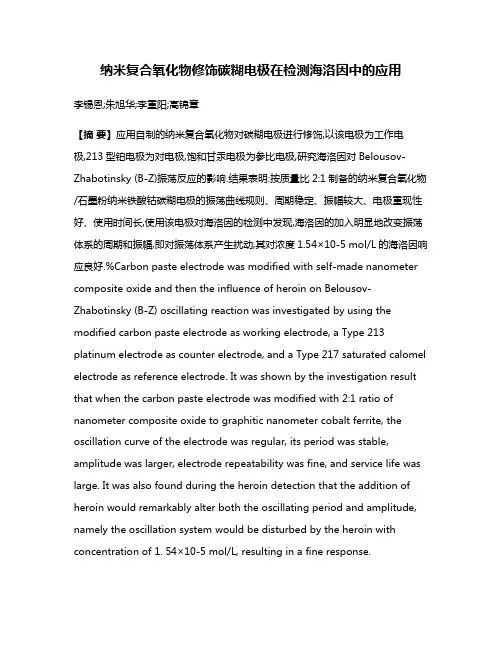

羧基化多壁碳纳米管修饰电极循环伏安法测定过氧化氢
羧基化多壁碳纳米管修饰电极循环伏安法测 定过氧化氢 【摘要】目的:研究用羧基化多壁碳纳米管修饰电极伏安法测定过氧化氢的浓度。方法:采用涂布法制成羧基化多壁碳纳米管修饰电极；在pH=7.0 KH2PO4-Na2HPO4缓冲溶液中，采用该修饰电极伏安法测定H2O2。结果:该修饰电极对H2O2有着显著的电催化作用，与裸玻碳电极相比，其灵敏度大大提高，在 1.2×10-6～1.0×10-3 mol/L 浓度范围内，过氧化氢的氧化峰电流与其浓度呈良好的线性关系，检测限为3.1×10-7 mol/L，将该修饰电极用于医用过氧化氢的测定，相对平均偏差为1.2%，平均回收率为97.6%，结果满意。结论:该修饰电极响应快，灵敏度高，稳定性好，寿命长，适合于具有电活性生物分子的测定。 【关键词】碳纳米管学修饰电极伏安法过氧化氢 Abstract: Objective: To study a quantitative method for determination of hydrogen peroxide (H2O2) by voltammetry with multi-wall carbon nanotubes functionalized with carboxylic group modified electrode (CME). Method: The CME was fabricated, which based on the immobilization of multi-wall carbon nanotubes functionalized with carboxylic group. In a medium of KH2PO4-Na2HPO4 buffer solution with pH=7.0，the CME was
石墨烯修饰电极的电化学性能
https://www.360docs.net/doc/c41310019.html,锦生炭素 石墨烯修饰电极的电化学性能 石墨烯(Graphene)是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料,是构建零维富勒烯、一维碳纳米管、三维石墨等其他碳质材料的基本单元,具有许多优异而独特的物理、化学和机械性能,在微纳电子器件、光电子器件、新型复合材料以及传感材料等方面有着广泛的应用前景,基于石墨烯的相关研究也成为目前电化学领域的热点研究领域之一。 本论文围绕石墨烯的不同修饰电极条件,结合电化学基础研究,开展了石墨烯及其相关的电化学性能研究。具体内容归纳如下: (1)将石墨烯与具有良好导电性能的聚苯胺(PANI)复合,研究了石墨烯/聚苯胺复合物修饰电极的电化学性能。利用石墨烯与聚苯胺之间电子给体与电子受体的相互作用,实现了聚苯胺在中性甚至强碱性溶液中的电化学活性,并利用红外光谱、拉曼光谱和紫外光谱进行了可能的机理探讨。石墨烯/聚苯胺复合物材料在中性溶液里的电化学活性,在生物传感领域具有可能的应用空间;同时,在不同pH 溶液里的电化学活性也为石墨烯/聚苯胺复合物材料在pH传感中提供了可能的应用空间。 (2)将石墨烯与具有电绝缘性能的凡士林混合,研究了石墨烯/凡士林膜电极的电化学性能。循环伏安测试表明:采用10.0 mg/mL、5.0 mg/mL和1.0 mg/mL的石墨烯/凡士林修饰电极可以依次得到常规尺寸电极、亚微尺寸电极和微尺寸的纳米电极阵列,并且通过简单混合所制备的石墨烯/凡士林膜电极具有良好的电化学活性和稳定性。作为新型碳材料的膜电极,石墨烯/凡士林膜电极在基础电化学研究和应用中具有一定的潜在价值。 (3)将石墨烯组装在具有完全电绝缘性能的硫醇自组装膜电极上,研究了石墨烯/硫醇自组装膜电极的电化学性能。交流阻抗数据表明,随着组装时间的增加,石墨烯/硫醇自组装膜电极的电化学阻抗逐渐降低,表明石墨烯在硫醇自组装膜上是一个可控的组装过程。循环伏安测试还表明,石墨烯的组装时间是120 min和5 min时,可以分别得到常规尺寸和微尺寸纳米电极阵列的石墨烯/硫醇自组装膜电极,而且对抗坏血酸、多巴胺、尿酸具有较好的电催化活性。同时,为了探讨可能的实验机理,我们讨论了电子传递的可能原因以及影响自组装膜电极双电层结构的两个因素。结果表明随着硫醇中碳链长度的增加,电子传递速率逐渐降低,氧化还原峰电位的差值逐渐增大;不同碳材料的电子转移速率呈现为:石墨烯>多孔碳>石墨。这种采用简单而有效的方法制备的石墨烯/硫醇自组装膜电极,在电化学理论研究和实际应用中具有较好的前景。 超级电容器是一种绿色、新型的储能元件,由于其高效、无污染的优良特性,符合“低碳”经济的发展要求,受到了人们的高度重视。超级电容器的核心是电极材料。 新兴的石墨烯二维单层原子碳材料因具有大的比表面积、优异的导电性、高的机械强度,被认为是理想的超级电容器电极材料。化学方法制备的氧化石墨烯具有良好的成膜性,可用于制备“石墨烯纸”并进而应用于无支撑电极。 此外,氧化石墨烯上丰富的含氧官能团可用于锚定金属纳米粒子,形成石墨烯复合材料。本论文围绕石墨烯薄膜制备、修饰和电化学电容性质开展研究工作,发展了石墨烯/碳纳米管复合薄膜的溶液铸造制备方法,提出了水热还原制备石墨烯基复合薄膜的途径,并研究了所制备材料的电容性能,取得了
超级电容器电极材料研究现状及存在问题
功能材料课程报告 指导老师： 学院：材料科学与工程学院专业：材料加工工程 姓名： 学号： 日期: 2012 年7 月13 日
超级电容器电极材料研究现状及存在问题 摘要:电极材料是决定电容器性能的重要因素，高性能电极材料的开发是超级电容器研发的重点。本文主要讨论了超级电容器阳极材料的研究现状及存在问题，这些材料包括：碳材料、贵金属氧化物、导电聚合物和一些其他材料。复合或混合型电极材料可以显著提高超级电容器的综合性能，已经成为超级电容器电极材料发展的主要趋势。 关键词:超级电容器；电极材料；研究现状；存在问题
1电极材料的研究现状 1.1正极材料 目前用作超级电容器电极的材料主要有三类:碳材料、金属氧化物材料和导电聚合物材料。 1.1.1碳材料碳是最早被用来制造超级电容器的电极材料。碳电极电容器主要是利用储存在电极与电解液界面的双电层能量，其比表面积是决定电容器容量的重要因素。尽管高比表面的碳材料比表面积越大，容量也越大，但实际利用率并不高，因为多孔碳材料中孔径一般要2nm及以上的空间才能形成双电层，从而进行有效的能量储存。而制备的碳材料往往存在微孔(小于2nm)不足的情况。所以这个系列主要是向着提高有效比表面积和可控微孔孔径(大于2nm)的方向发展。除此之外，碳材料的表面官能团、导电率、表观密度等对电容器性能也有影响[1]。 碳电极电容器其电容的大小和电极的极化电位及电极比表面积大小有关，故可以通过极化电位的升高和增大电极比表面积达到提高电容大小的目的。电极/电解质双电层上可贮存的电量其典型值约为15~40μF·cm-2。选用具有高表面积的高分散电极材料可以获得较高的电容。对理想可极化体系而言，可通过无限提高充电电压而大量储存能量。但是，对于实际体系却受电极材料和电解液组成的电极系统的可极化性和溶剂分解的限制，可通过加大电极比表面积来增加电容值。电容C可由下式给出 C=ε·ε0Ad 式中:ε ε为电导体和内部赫姆霍兹面间区域的相对0为自由空间的绝对介电常数， 介电常数，A为电极表面积，d为导体与内赫姆霍兹面之间的距离。 近年来研究主要集中在提高碳材料的比表面积和控制碳材料的孔径及孔径分布，并开发出许多不同类型的碳材料，主要有: 多孔碳材料、活性碳材料、活性碳纤维、碳气溶胶以及最近才开发的碳纳米管等[2]。 多孔碳材料、活性碳材料和活性碳纤维：这个排列基本代表了碳材料为提高有效比表面积的发展方向。之所以发展为活性碳，主要是在于通过活化处理(如水蒸汽)后，可以增加微孔的数量，增大比表面积，提高活性碳的利用率。这些材料随制作电极工艺的不同先后出现过:活性碳粉与电解液混合制成的糊状电
碳基纳米复合材料EDLC超级电容器
摘要 制造并测试了基于活性炭作为主材料电极的超级电容器。MWCNT作为添加剂添加到主体材料中以形成纳米复合材料并且确认MWCNT浓度对改善的影响，研究超级电容器的性能。使用1M TEABF4-PC溶液作为有机电解质。纳米复合材料在改善超级电容的比功率和能量密度方面不同地起作用，测试方法采用阻抗光谱、进行循环伏安法和恒电流充电- 放电测量来表征电容器。 介绍 电化学双层电容器（EDLC）的超级电容器是具有功率密度和能量密度是介于传统电容器和电池之间。随着对具有高功率的能量存储装置的需求长的耐久性增加的提高，超级电容器变得越来越重要。EDLC超级电容器与传统的电容器的区别，是其电极由多孔导体如活性炭组成，其具有巨大的表面积，并且其通过静电力累积并保持电荷/电解质界面的薄层上的电荷或非法拉效应，使得其具有巨大的电容（> 100F / g），并且具有更高的功率和更长的再循环寿命（> 100000个周期）比可充电电池。然而，到目前为止EDLC超级电容器的能量密度不是那么高。 碳质材料如碳气凝胶、粉末和碳纤维是最常用的材料作为超级电容器中的电极，因为碳可具有高表面积，化学和热稳定，成本相对低和环保。提高EDLC性能的方法包括创造新的碳纳米复合材料电极，目的是为了增加电极的导电性和表面积。 在本报告中，探索了一系列用于EDLC的碳基对称电极，使用商用的活性炭粉末作为基本活性材料，碳纳米管作为导电填料。还探讨了在混合溶剂中基于LiPF 6或Et 4 NBF 4的有机电解质的性能，其具有大于3V的电化学窗口。使用VersaSTAT MC分析仪在测试其阻抗谱，循环伏安法和恒电流充电- 放电测试。 实验步骤 1.碳电极 使用表面积为1000m 2 / g的活性炭粉末（AC）作为主体电极材料。在一系列研究中分别以0.15重量％，1重量％和7重量％的重量百分比添加多壁碳纳米管粉末（MWCNT）而没有改性。以5重量％的总固体组分添加PVDF（聚（偏二氟乙烯））作为粘合剂。碳质膜的面密度为4?5mg / cm 2。 2.制作电容器 图1 图1提供了在本研究中制造的超级电容器电池类型的图。电解质为1M Et 4 NBF 4（四氟硼酸四乙铵或TEABF 4）在PC（碳酸亚丙酯）中。盐和溶剂都来自Sigma-Aldrich，Et4NBF4纯度为99％，PC为无水，99.7％纯度。 为了组装电容器电池，切出两个碳质材料涂覆的Al的矩形条并与碳侧面对面组合，将隔膜用电解质溶液浸泡并夹在其间。因此，形成对称电极EDLC单元，其中电极重叠区域被定义为工作区域，其在所有器件中固定为2cm 2。
碳纳米管在电化学中的应用
碳纳米管在电化学中的应用 【摘要】对碳纳米管修饰电极的制备方法、应用以及碳纳米管修饰电极的发展趋势作比较全面的综述。 【关键词】碳纳米管；化学修饰电极 Application of the Carbon nanotube in electrochemistry Abstract The methods of preparation, applications and developing trends of carbon nanotube modified electrodes in the field of electrochemistry were reviewed. Key words Electrochemistry Carbon nanotube modified electrodes 碳纳米管，又名巴基管(buckytube)，是1991年由日本科学家饭岛澄男(Sumio Iijima)在高分辨透射电镜(HRTEM)下发现的一种针状的管形碳单质。它以特有的力学、电学和化学性质，以及独特的准一维管状分子结构和在未来高科技领域中所具有的潜在应用价值，迅速成为化学、物理及材料科学等领域的研究热点。目前，碳纳米管在理论计算、制备和纯化生长机理、光谱表征、物理化学性质以及在力学电学、化学和材料学等领域的应用研究方兴未艾，在一些方面已取得重大突破。碳纳米管(CNT)的发现，开辟碳家族的又一同素异形体和纳米材料研究的新领域。 由于CNT具有良好的导电性、催化活性和较大的比表面积，可使过电位大大降低及对部分氧化还原蛋白质能产生直接电子转移现象，因此被广泛用于修饰电极的研究。碳纳米管在作为电极用于化学反应时能促进电子转移。碳纳米管的电化学和电催化行为研究已有不少报道。 1碳纳米管的分类 CNT属于富勒碳系，管状无缝中空，具有完整的分子结构，由碳六元环构成的类石墨平面卷曲而成，其中每个碳原子通过sp2杂化与周围3个碳原子发生完全键合，各单层管的顶端有五边形或七边形参与封闭。CNT的径向尺寸为纳米量级，轴向尺寸为微米量级，具有较大的长径比。由单层石墨片卷积而成的称为单壁碳纳米管(SWNT)，制备时管径可控，一般在1~6 nm之间，当管径>6 nm后CNT 结构不稳定，易塌陷。SWNT轴向长度可达几百纳米甚至几个微米。由两层以上柱状碳管同轴卷积而成的称为多壁碳纳米管(MWNT)，层间距约为0.34 nm。
石墨烯复合材料的研究及其应用
石墨烯复合材料的研究及其应用 任成，王小军，李永祥，王建龙，曹端林 摘要：石墨烯因其独特的结构和性能，成为物理化学和材料学界的研究热点。本文综述了石墨烯复合材料的结构和分类，主要包括石墨烯-纳米粒子复合材料、石墨烯-聚合物复合材料和石墨烯-碳基材料复合材料。并简述石墨烯复合材料在催化领域、电化学领域、生物医药领域和含能材料领域的应用。 关键词：石墨烯；复合材料；纳米粒子；含能材料 Research and Application of Graphene composites ABSTRACT: Graphene has recently attracted much interest in physics,chemistry and material field due to its unique structure and properties. This paper reviews the structure and classification of graphene composites, mainly inclouding graphene-nanoparticles composites, graphene-polymer composites and graphene-carbonmaterials composites. And resume the application of graphene composites in the field of catalysis, electrochemistry, biological medicine and energetic materials. Keywords: graphene; composites; nanoparticles; energetic materials 石墨烯自2004年曼彻斯特大学Geim[1-3]等成功制备出以来，因其独特的结构和性能，颇受物理化学和材料学界的重视。石墨烯是一种由碳原子紧密堆积构成的二维晶体，是包括富勒烯、碳纳米管、石墨在内的碳的同素异形体的基本组成单元。石墨烯的制备方法主要有机械剥离法，晶体外延法，化学气相沉积法，插层剥离法以及采用氧化石墨烯的高温脱氧和化学还原法等[4-10]。与碳纳米管类似，石墨烯很难作为单一原料生产某种产品，而主要是利用其突出特性与其它材料体系进行复合．从而获得具有优异性能的新型复合材料。而氧化石墨烯由于其特殊的性质和结构，使其成为制备石墨烯和石墨烯复合材料的理想前驱体。本文综述了石墨烯复合材料的结构、分类及其在催化领域、电化学领域、生物医药领域和含能材料领域的应用。
超级电容器材料综述
超级电容器是一种新型的储能装置，具备充放电快、效率高、稳定性好等优点，是一种清洁的绿色能源，是21 世纪的新型绿色能源。超级电容器有很大的市场潜力。通过对超级电容器电极材料进行研究，发现多孔碳材料作为超级电容器电极材料的电化学性能的影响。 目前，用于超级电容器的电极材料主要是碳材料，市场上主要是活性炭材料，因为活性炭的成本较低，且活性炭具有很高的比表面积，这是超级电容器电极材料所必须具备的特点。但是，活性炭的导电性一般，微观结构主要以微孔形式存在，因此在电解液中会有很大的电阻，电解液浸透电极的过程会比较慢，在存储和传输电荷的时候也会比较慢，但是它的成本低，基本可以满足市场的要求，因此被作为市场上电容器的主要材料，其它的碳材料有比活性炭更优越的性能，但是成本较高，所以没有被用作商业化。因此，寻找性能好，成本低的电极材料是当前超级电容器领域的主要研究方向，从而制备出性能优越，成本低，能够广泛应用于市场的超级电容器，具有重大意义。 目前用于研究超级电容器电极材料的碳材料主要有活性炭、炭气凝胶、碳纳米管、玻璃碳、石墨烯、碳纤维以及碳/碳复合材料。碳材料原料低廉，表面积大，适合大规模生产。但是单纯不加修饰碳电极材料没有很高的比电容，还需要对其进行改性等研究。 1、活性炭材料 对于活性炭材料，不同的处理方法，会得到不同比表面积的活性炭，一般表面积可以高达1000～3000m2/g，而且具有不同的空隙，孔径范围宽，生产工艺简单，成本低廉，可以从沥青、植
物硬壳、石油焦、橡胶等各种原材料中得来。是一种已经商品化的超级电容器电极材料。活性炭材料的活化方法多种多样，可以分为物理活化和化学活化两种。 2、炭气凝胶电极材料 炭气凝胶是一种交联结构的网状的碳材料有多孔性，导电性好，表面积大，孔隙率高，孔径分布广，是唯一可以导电的气凝胶，电导率高。密度跨度大，孔隙率好，而且质量较轻，属于非晶态的纳米碳材料，同时，在制备的时候，可以通过调节工艺参数控制其孔径分布和微粒尺度。 3、碳纳米管 碳纳米管这是一种有类似石墨的六边形组成的碳材料，微观上看两端封闭的多层的管子，直径有几十纳米，层间距要比石墨层间距稍大。从超级电容器对电极材料的要求上看，碳纳米管材料是非常适合用来做电极材料的，因为碳纳米管的结构是空管的形状，表面积大，尤其是壁很薄的碳纳米管，比表面积更大，非常有利于双电层电容的储备。碳纳米管要是制成电极时，还会具备特殊的孔，这些孔是由微观状态下，碳纳米管互相缠绕，好似网状结构，管与管之间就形成了孔洞的结构，孔与孔之间都是互相连通的，没有堵死的情况，这在用作电极的时候，对于电解液的流通的很重要的。而且这种由管径互相缠绕得到的孔不会太小，一般都是属中孔，这会使电极的内阻很低，这些都是超级电容器电极所需要具备的。目前对碳纳米管作为超级电容器电极材料的研究主要集中在将它直接用于超级电容器上，或者将
几种碳纳米材料的制备及其应用研究
几种碳纳米材料的制备及其应用研究 碳基纳米材料是指分散相至少有一维小于100 nm的碳材料。分散相可以由碳原子组成,也可以由其它原子(非碳原子)组成。 到目前为止,发现的碳基纳米材料有富勒烯、碳纳米管、石墨烯、荧光碳点及其复合材料。碳基纳米材料在硬度、耐热性、光学特性、耐辐射特性、电绝缘性、导电性、耐化学药品特性、表面与界面特性等方面都比其它材料优异,可以说碳基纳米材料几乎包括了地球上所有物质所具有的特性,如最硬—最软,全吸光—全透光,绝缘体—半导体—良导体,绝热—良导热等,因此具有广泛的用途。 发展制备这些材料的新方法、新技术,研究这些材料不同的纳米结构对性质的影响,不仅有重要的理论价值,而且对能源和生命分析领域的快速发展也具有重要的实际意义。在本论文工作中,以碳基纳米材料为主体,以微波水热、溶剂热等液相合成策略为手段,从探索纳米材料的结构、表面性质与其性能的关系出发,构建功能化碳基纳米材料,以满足在能源和生命分析应用中的要求。 本论文研究工作主要包括以下几方面的内容:1.微波辅助原位合成石墨烯/聚3,4-乙烯二氧噻吩复合物及其在超级电容器中的应用本工作中我们报道了一个新颖的微波辅助原位合成石墨烯/聚3,4-乙烯二氧噻吩复合物的新方法。首先,石墨烯氧化物(GO)和3,4-乙烯二氧噻吩单体(EDOT)通过两者间的吸附作用形成GO/EDOT复合物。 然后,在微波加热条件下,GO表面吸附的EDOT单体被GO氧化聚合为聚3,4-乙烯二氧噻吩,同时GO转化为石墨烯,进而形成石墨烯/聚3,4-乙烯二氧噻吩(G/PEDOT)复合物。产物中不含过量的EDOT或GO,从而保证了复合物的纯度。 本研究还对该复合物的结构进行了表征,利用循环伏安和恒电流充放电技术
卟啉_多壁碳纳米管修饰电极的制备及多巴胺的测定.kdh
收稿日期：2009-11-19 作者简介：叶芳(1983-)，女，湖北武汉人，韶关学院化学与环境工程学院助教，主要从事电化学修饰电极的研究. 韶关学院学报·自然科学Journal of Shaoguan University ·Natural Science 2010年6月 第31卷第6期卟啉/多壁碳纳米管修饰电极的制备及多巴胺的测定 叶芳1，南俊民2 （1.韶关学院化学与环境工程学院，广东韶关512005；2.华南师范大学化学与环境工程学院，广东广州510006） 摘要：利用电化学方法在多壁碳纳米管修饰的玻碳电极表面聚合一层无金属卟啉，制备了卟啉/多壁碳纳米管修饰电极，采用循环伏安法研究多巴胺(DA)在不同修饰电极上的电化学行为，并计算得到了不同修饰电极有效面积A eff 以及DA 电化学氧化过程的一些重要参数.实验结果表明，这种双层膜修饰电极具有更为明显的催化效果，微分脉冲伏安结果显示，催化氧化峰电流与DA 浓度在5×10-5mol ·L -1~3×10-7mol ·L -1范围内呈良好的线性关系，检出限达6×10-8mol ·L -1(S/N=3).关键词：电化学；多壁碳纳米管；卟啉；修饰电极；多巴胺 中图分类号：O646.54文献标识码：A 文章编号：1007-5348（2010）05-0062-05 卟啉作为一类天然的大环化合物，因含有多个双键和高度共轭的大∏体系，可以通过聚合方式得到聚合膜，因具有多个电活性中心和优异的光学、电学等特性，从而在光学和光电化学等领域中具有广泛的应用.碳纳米管独特的结构形态和性质使其催化效率提高，因而在电化学传感器和修饰电极方面受到广泛关注［1］.近年来，有关碳纳米管修饰电极研究报道逐年增加，主要的应用研究有：抗坏血酸、多巴胺（DA ）、肾上腺素等生物分子的分离检测［2］，细胞色素C 的直接电子转移［3］，硫化氢的电化学检测［4］等. 本文以多壁碳纳米管(MWNT)修饰的玻碳电极为基底电极，采用电化学方法在其表面聚合一层无金属卟啉，即5-邻(4-溴戊氧基苯基)-10,15,20-三苯基卟啉(o -BrPETPP)膜，制备了o -BrPETPP/MWNT 修饰电极，并将其用于DA 的检测. 1实验部分 1.1仪器与试剂MWNT 为深圳多维新材料有限公司产品.实验中所使用的5-邻(4-溴戊氧基苯基)-10，15，20-三苯基卟啉(o -BrPETPP)由华南理工大学提供.DA (Aldrich-Sigma 公司产品)、十六烷基磷酸(DHP)及其他实验试剂均为分析纯试剂.所用水均为实验室自制二次蒸馏水. 0.05mol ·L -1KH 2PO 4-NaOH 缓冲液(pH=6.0)，其pH 值可分别用0.1mol ·L -1HCl 和0.1mol ·L -1NaOH 溶液调节.CHI660A 电化学工作站(上海辰华仪器有限公司产品)；KQ-50B 超声波清洗器(中国昆山超声仪器厂产品)；PHS-3C 型酸度计（上海雷磁产品）. 实验采用三电极体系：参比电极为饱和甘汞电极（SCE ），对电极为铂电极(213型)，工作电极为裸玻碳电极、MWNT 修饰电极、o -BrPETPP 修饰电极、o -BrPETPP/MWNT 修饰电极. 1.2MWNT 的预处理 将0.2g MWNT 在2mol ·L -1HCl 中超声处理4h ，以纯化MWNT 并除去上面的金属氧化物催化剂；蒸馏水洗至中性，100℃下恒温干燥成粉末.然后将纯化后的MWNT 在80ml 浓混酸(V HNO 3∶V H 2SO 4 =1∶3)混合，室Jun.2010Vol.31No.6
【CN109772419A】在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法【专利】
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910178756.8 (22)申请日 2019.03.11 (71)申请人 辽宁石油化工大学 地址 113001 辽宁省抚顺市望花区丹东路 西段1号 (72)发明人 杨占旭 王崇泽 谭文 崔博洋 (74)专利代理机构 沈阳亚泰专利商标代理有限 公司 21107 代理人 郭元艺 (51)Int.Cl. B01J 27/24(2006.01) B01J 37/08(2006.01) B82Y 30/00(2011.01) B82Y 40/00(2011.01) C01B 3/04(2006.01) (54)发明名称 在限域空间构筑氮化碳基超薄纳米片复合 材料的制备方法 (57)摘要 本发明属于光催化领域，尤其涉及一种在限 域空间构筑氮化碳基超薄纳米片复合材料的制 备方法，按如下步骤实施：（1）将氰胺与蛭石混 合，程序升温至300～400℃，再缓慢冷却至室温， 得到氰胺插层蛭石前体：（2）将所述氰胺插层蛭 石前体与有机溶液搅拌反应，抽滤洗涤后烘干； 在空气中加热至500～650℃，再缓慢冷却至室 温；（3）将所得产物与强酸反应，抽滤洗涤滤饼后 烘干。本发明成本低，易于工业化生产，目的产物 分散性好且具有优良光催化性能。权利要求书1页 说明书4页 附图3页CN 109772419 A 2019.05.21 C N 109772419 A
权 利 要 求 书1/1页CN 109772419 A 1.一种在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于，按如下步骤实施： （1）将氰胺与蛭石混合，程序升温至300～400℃，再缓慢冷却至室温，得到氰胺插层蛭石前体； （2）将步骤（1）所述氰胺插层蛭石前体与有机溶液搅拌反应，抽滤洗涤后烘干；在空气中加热至500～650℃，再缓慢冷却至室温； （3）将步骤（2）所得产物与强酸反应，抽滤洗涤滤饼后烘干。 2.根据权利要求1所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（1）中，氰胺与蛭石混合均匀后置于氧化铝坩埚中，在空气中以1～10℃/min加热至300～400℃，维持1～4h后，再缓慢冷却至室温。 3.根据权利要求2所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（2）中，将氰胺插层蛭石前体与1～40mL有机溶液在40～90℃下搅拌反应2～60h，抽滤洗涤后40～80℃烘干；在空气中加热至500～650℃，维持1～4h后，再缓慢冷却至室温。 4.根据权利要求3所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（3）中，将所得产物与强酸在40～90℃下搅拌反应2～60 h，抽滤并用去离子水洗涤滤饼后40～80℃烘干。 5.根据权利要求4所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（1）中，所述氰胺为单氰胺、二氢二氨或三聚氰胺中的一种或两种以上的混合物。 6.根据权利要求5所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述氰胺与蛭石的质量比为1:1～20。 7.根据权利要求6所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（2）中，有机溶液为醛溶剂。 8.根据权利要求7所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述醛溶剂为甲醛溶剂、乙醛溶剂或丁醛溶剂中的一种或两种以上的混合物。 9.根据权利要求8所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：在空气中加热升温速率为1～10 ℃/min。 10.根据权利要求9所述的在限域空间构筑氮化碳基超薄纳米片复合材料的制备方法，其特征在于：所述步骤（3）中，强酸为盐酸、硫酸或氢氟酸中的一种或两种以上的混合物。 2
超级电容器电极材料综述
超级电容器电极材料 超级电容器，作为当下储能研究的一大热点，普遍具有以下优势： 1、快速的充放电特性 2、很高的功率密度 3、优良的循环特性 然而，它的不足完全制约了它的实际应用——能量密度很低。目前，商用的超级电容器可以提供10WhKg-1，而相比之下，锂离子电池的能力密度高达18010WhKg-1。因此，如何能提高超级电容器的能量密度，称为眼下超级电容器研究领域亟待解决的首要问题。学术圈致力于通过开发新的电极材料、电解质、独创的器件设计方案等方法，来实现这一问题的突破。 想要通过更好的电极材料（同时需要价格低廉，环境友好）来实现在超级电容器性能上的重大的进展，需要对电荷储存机理，离子电子的传输路径，电化学活性位点有全面、深远的认识。由此，纳米材料因为其可控的离子扩散距离、电化学活性位点数量的扩大等特点成为研究热门。 根据储能机理的不同，超级电容器可以分为：双电层电容器EDLC，赝电容。EDLC通过物理方法储存电荷——在电解质、电极材料界面上发生可逆的离子吸附。而赝电容通过化学方法储存电荷——在电极表面（几纳米深）发生氧化还原反应。通常，EDLC的电极材料为碳材料，包括活性炭，碳纳米管，石墨烯等。然而赝电容的电极材料包括：金属氧化物（RuO2, MnO2, CoOx, NiO,Fe2O3），导电高分子（PPy，
PANI,Pedot）。 设计一款高性能的超级电容的标准是： 1、很高的比容量 （单位质量的比容量，单位体积的比容量，或者是活性物质的面积） 2、很高的倍率性能 在高的扫速下200mV/s或电流密度下，容量的保持率。 3、很长的循环寿命 另外，活性材料的价格与毒性也需要计入考量。 为了制备高容量的电极材料，上述因素需要进一步讨论。 1、表面积：因为电荷是储存在电容器电极的表面，具有更高表面积的电极可以提高比容量。纳米结构的电极可以很好的提高电极的表面积。 2、电子和离子的导电性：因为比容量、倍率性能是由电子、离子的导电性共同决定，高的离子、电子电导将会很好的维持CV曲线中的矩形图线，以及GCD中充放电曲线的对称性。 同时，这也将减少充电电流增大后的比容量损失。 典型的增加电子电导的方法有： （1）Binder-free electrode design 不实用粘结剂 （2）纳米结构集流体设计——这可以为电子传输的提供高效途径 增加离子电导的方法：
石墨烯修饰电极电化学性能
石墨烯修饰电极的电化学性能 石墨烯(Graphene>是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料,是构建零维富勒烯、一维碳纳M管、三维石墨等其他碳质材料的基本单元,具有许多优异而独特的物理、化学和机械性能,在微纳电子器件、光电子器件、新型复合材料以及传感材料等方面有着广泛的应用前景,基于石墨烯的相关研究也成为目前电化学领域的热点研究领域之一。 本论文围绕石墨烯的不同修饰电极条件,结合电化学基础研究,开展了石墨烯及其相关的电化学性能研究。具体内容归纳如下: (1>将石墨烯与具有良好导电性能的聚苯胺(PANI>复合,研究了石墨烯/聚苯胺复合物修饰电极的电化学性能。利用石墨烯与聚苯胺之间电子给体与电子受体的相互作用,实现了聚苯胺在中性甚至强碱性溶液中的电化学活性,并利用红外光谱、拉曼光谱和紫外光谱进行了可能的机理探讨。石墨烯/聚苯胺复合物材料在中性溶液里的电化学活性,在生物传感领域具有可能的应用空间。同时,在不同pH溶液里的电化学活性也为石墨烯/聚苯胺复合物材料在pH传感中提供了可能的应用空间。 (2>将石墨烯与具有电绝缘性能的凡士林混合,研究了石墨烯/凡士林膜电极的电化学性能。循环伏安测试表明:采用10.0 mg/mL、5.0 mg/mL和1.0 mg/mL的石墨烯/凡士林修饰电极可以依次得到常规尺寸电极、亚微尺寸电极和微尺寸的纳M电极阵列,并且通过简单混合所制备的石墨烯/凡士林膜电极具有良好的电化学活性和稳定性。作为新型碳材料的膜电极,石墨烯/凡士林膜电极在基础电化学研究和应用中具有一定的潜在价值。 (3>将石墨烯组装在具有完全电绝缘性能的硫醇自组装膜电极上,研究了石墨烯/硫醇自组装膜电极的电化学性能。交流阻抗数据表明,随着组装时间的增加,石墨烯/硫醇自组装膜电极的电化学阻抗逐渐降低,表明石墨烯在硫醇自组装膜上是一个可控的组装过程。循环伏安测试还表明,石墨烯的组装时间是120 min和5 min时,可以分别得到常规尺寸和微尺寸纳M电极阵列的石墨烯/硫醇自组装膜电极,而且对抗坏血酸、多巴胺、尿酸具有较好的电催化活性。同时,为了探讨可能的实验机理,我们讨论了电子传递的可能原因以及影响自组装膜电极双电层结构的两个因素。结果表明随着硫醇中碳链长度的增加,电子传递速率逐渐降低,氧化还原峰电位的差值逐渐增大。不同碳材料的电子转移速率呈现为:石墨烯>多孔碳>石墨。这种采用简单而有效的方法制备的石墨烯/硫醇自组装膜电极,在电化学理论研究和实际应用中具有较好的前景。 超级电容器是一种绿色、新型的储能元件,因为其高效、无污染的优良特性,符合“低碳”经济的发展要求,受到了人们的高度重视。超级电容器的核心是电极材料。 新兴的石墨烯二维单层原子碳材料因具有大的比表面积、优异的导电性、高的机械强度,被认为是理想的超级电容器电极材料。化学方法制备的氧化石墨烯具有良好的成膜性,可用于制备“石墨烯纸”并进而应用于无支撑电极。 此外,氧化石墨烯上丰富的含氧官能团可用于锚定金属纳M粒子,形成石墨烯复合材料。本论文围绕石墨烯薄膜制备、修饰和电化学电容性质开展研究工作,发展了石墨烯/碳纳M管复合薄膜的溶液铸造制备方法,提出了水热还原制备石墨烯基复合薄膜的途径,并研究了所制备材料的电容性能,取得了以下的研究成果:1.利用氧化石墨烯良好的成膜性,通过溶液铸造方法,制备了氧化石墨烯薄膜和氧化石墨烯/碳纳M管复合薄膜。 然后通过200℃退火,得到了相应的石墨烯薄膜、石墨烯/碳纳M管薄膜。这种薄膜通过石墨烯层间相互作用结合,例如π-π堆积,以及范德华力等,因而能够在各种极性电解液中稳定存在。复合薄膜的比电容在70~110 F/g,并且因为其表面仍然存在着部分含氧官能团的作用,显示了一定的赝电容的特性,表明其作为超级电容器电极的潜质。2.通过抽虑法制备了氧化石墨烯/碳纳M管复合薄膜。在水热条件下,氧化石墨烯被水还原并实现自组装,重新构建成具有π-π堆积的网络状三维结
超级电容器材料综述
目前，用于超级电容器的电极材料主要是碳材料，市场上主要是活性炭材料，因为活性炭的成本较低，且活性炭具有很高的比表面积，这是超级电容器电极材料所必须具备的特点。但是，活性炭的导电性一般，微观结构主要以微孔形式存在，因此在电解液中会有很大的电阻，电解液浸透电极的过程会比较慢，在存储和传输电荷的时候也会比较慢，但是它的成本低，基本可以满足市场的要求，因此被作为市场上电容器的主要材料，其它的碳材料有比活性炭更优越的性能，但是成本较高，所以没有被用作商业化。因此，寻找性能好，成本低的电极材料是当前超级电容器领域的主要研究方向，从而制备出性能优越，成本低，能够广泛应用于市场的超级电容器，具有重大意义。 目前用于研究超级电容器电极材料的碳材料主要有活性炭、炭气凝胶、碳纳米管、玻璃碳、石墨烯、碳纤维以及碳/碳复合材料。碳材料原料低廉，表面积大，适合大规模生产。但是单纯不加修饰碳电极材料没有很高的比电容，还需要对其进行改性等研究。 1、活性炭材料 对于活性炭材料，不同的处理方法，会得到不同比表面积的活性炭，一般表面积可以高达 1000～3000m2/g，而且具有不同的空隙，孔径范围宽，生产工艺简单，成本低廉，可以从沥青、植物硬壳、石油焦、橡胶等各种原材料中得来。是一种已经商品化的超级电容器电极材料。活性炭材料的活化方法多种多样，可以分为物理活化和化学活化两种。 2、炭气凝胶电极材料
炭气凝胶是一种交联结构的网状的碳材料有多孔性，导电性好，表面积大，孔隙率高，孔径分布广，是唯一可以导电的气凝胶，电导率高。密度跨度大，孔隙率好，而且质量较轻，属于非晶态的纳米碳材料，同时，在制备的时候，可以通过调节工艺参数控制其孔径分布和微粒尺度。 3、碳纳米管 碳纳米管这是一种有类似石墨的六边形组成的碳材料，微观上看两端封闭的多层的管子，直径有几十纳米，层间距要比石墨层间距稍大。从超级电容器对电极材料的要求上看，碳纳米管材料是非常适合用来做电极材料的，因为碳纳米管的结构是空管的形状，表面积大，尤其是壁很薄的碳纳米管，比表面积更大，非常有利于双电层电容的储备。碳纳米管要是制成电极时，还会具备特殊的孔，这些孔是由微观状态下，碳纳米管互相缠绕，好似网状结构，管与管之间就形成了孔洞的结构，孔与孔之间都是互相连通的，没有堵死的情况，这在用作电极的时候，对于电解液的流通的很重要的。而且这种由管径互相缠绕得到的孔不会太小，一般都是属中孔，这会使电极的内阻很低，这些都是超级电容器电极所需要具备的。目前对碳纳米管作为超级电容器电极材料的研究主要集中在将它直接用于超级电容器上，或者将碳纳米管和别的材料复合用作超级电容器。 4、活性炭纤维 活性炭纤维是一种环保材料，具有比活性炭更加优越的吸附性能，由它得到的高表面积的活性炭纤维布已经成功用于商业化的电极
基于碳纳米管修饰电极的酶生物传感器研究进展
基金项目：江西省教育厅科学技术研究项目（GJJ09352）作者简介：万谦（1982~），女，江西九江人，硕士研究生，讲师，主 要研究方向：纳米电化学分析。 *通讯联系人 基于碳纳米管修饰电极的酶生物传感器研究进展 万谦1，2 肖国光2杨平华2樊华1 （1.南昌大学环境与化学工程学院，江西南昌331000；2.九江学院化学化工学院，江西九江332005） 摘要：本文综述了基于碳纳米管修饰电极的酶生物传感器研究进展，介绍了碳纳米管修饰电极的发展及基于碳纳米管修饰电极的酶生物传感器的检测原理及分类；重点介绍了此类传感器在环境农药分析与生命科学分析中的应用。 关键词：碳纳米管修饰电极；酶生物传感器；农药；葡萄糖中图分类号：TQ170.5 文献标识码：A 文章编号：1672-8114（2009） 12-0001-051引言 1991年，Iijima [1]发现了多壁碳纳米管(M ul-ti-walled carbon nanotubes ，M WNTs)；1993年，Iijima [2] 和Bethune [3]又同时发现了单壁碳纳米管（Sin-gle-walled carbon nanotubes ，SWNTs ）。碳纳米管(Carbon Nanotubes ，CNTs)的发现立即得到全世界科学界的广泛关注，人们在不断开发其新的合成途径的同时，也在努力挖掘着它潜在的应用前景。2碳纳米管修饰电极 碳纳米管经过纯化、浓酸回流处理后，可以 与水、N,N-二甲基甲酰胺（DMF ）及nafion 等分散物质形成悬浮液，然后通过微量滴管等直接滴涂或溅射等方法修饰到各种基质电极上，即可制成碳纳米管修饰电极。支持电极有玻碳电极、金电极和铂电极等。 3CNTs 修饰酶生物传感器（EBS ）的检测原理及 分类 3.1检测原理 酶生物传感器的作用机理是在化学电极的敏感面上组装固定化酶膜，当酶膜上发生酶促反应时产生电极活性物质，基础电极对之响应，响应 信号与底物的浓度之间存在线性关系，从而测得 被检测物的浓度。利用CNTs 作为酶的固定材料，同时也作为基础电极的修饰材料制成的传感器即成为新型的碳纳米管修饰酶传感器[4]。3.2CNTs 修饰EBS 的分类3.2.1吸附型CNTs 修饰酶传感器 吸附是一种非常简单有效而又古老的电极 修饰方法， CNTs 可通过范德华力吸附在基础电极表面,有时电极表面还覆盖一层保护膜，以防止 CNTs 流失，同时也起到保护酶的作用。3.2.2糊类CNTs 修饰酶传感器 糊类电极是圆柱状电极，它是由CNTs 和绝缘体，如Nafion 等混合后而制得，其中的CNTs 不仅是电极的修饰物，同时也是该类电极的主体，起着导电的作用。这种宏观修饰像蓄“酶”池一样有很大的酶负载量。 3.2.3共价键合型CNTs 修饰酶传感器 对于Au 、 Pt 、C 等基础电极,采用水相氧化、等离子体氧化、电极氧化、硝酸氧化等预处理，可以在电极表面引入含氧基团，再通过表面有机反应，能以酯键、醚键、酰胺等键合方式将CNT 固定在电极表面。 4基于碳纳米管修饰电极的酶生物传感器的应用4.1基于碳纳米管修饰电极的酶生物传感器在农 药分析中的应用 基于碳纳米管修饰电极的酶生物传感器在 环境分析中，特别是农药分析中有广泛的应用，一般有两种酶修饰的方式，一是采用乙酰胆碱酯与
