低压电器的分类及三相异步电动机的控制电路

低压电器

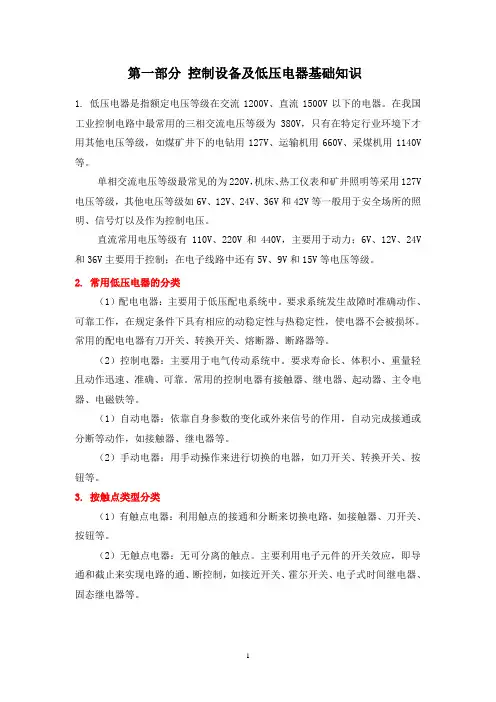

第一节低压电器的分类

第二节低压配电电器

一、熔断器（FU）

1）型号及含义

2）熔断器的选用

二、刀开关与转换开关

1、刀开关

1）开启式负荷开关（磁底胶盖闸刀开关）

开启式负荷开关安装时注意：

①、手柄要朝上，不能倒装或平装，防止震动而造成下落现象；

②、接线时，电源接上端，负载解下端；

③、拉闸时操作要迅速，一次到位，保证与电源的良好接触；

④、带负载运行时不能进行合分闸。

2）自动空气断路器（自动开关）

可实现电路的短路、过载或失电压与欠电压保护，能自动

分段故障电路。

3）封闭式负荷开关（铁壳开关）

优势：①采用储能机构进行合分闸操作，当扳动操作手柄时，通过弹簧储蓄能量，扳到一定位时，弹簧储存能量瞬时爆发出来，推动触点合分闸。

②具有连锁机构，当铁盖打开时，不能进行合分闸，对于操作者而言，避免了人身安全。

使用铁壳开关应注意外壳要可靠接地，以防止意外漏电造成触电事故。

2）转换开关（组合开关）

转换开关用于照明电路中，额定电流应大于被控制电路中各负载电流的总和；用于设备电源引入开关时也应大于负载电流的总和；用于电动机中，额定电流是电动机额定电流的2~3倍；也可用于5KW以下小容量电动机的启停和正反转控制，以及机床照明电路中的开关控制。

三、按钮

安装：①按钮安装在面板上时，应布置整齐，排列

合理，如根据电动机启动的先后顺序，从上到下或

从左到右排列；

②同一机床运动部位有几种不同的工作状态时（如

上、下、前、后、松、紧等），应使每一对相反状态的按钮安装在

一起；

③按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

按钮常见故障及处理方法

低压控制电器

四、接触器

Ⅰ、当交流接触器的额定值与直流接触器相同时，能否互换使用？

答：不能，交流接触器线圈匝数少，直流接触器线圈匝数多，直流电阻较大，若将交流接触器用于直流，其线圈电流将大大超过正常值，导致线圈过热损坏，若将直流接触器用于交流，因电阻过大，线圈电流远小于额定值，衔铁难于吸合，无法正常工作。

Ⅱ、如果交流接触器在工作时噪声过大的原因有哪些？

答：①电源电压过低；②触头弹簧压力过大；③铁芯或衔铁歪斜，造成机械卡住；④铁芯或衔铁端面有油污、灰尘或其他异物；⑤短路环断裂。

Ⅲ、接触器在运行过程中不能切断短路电流，所以必须与熔断器配合使用。

Ⅳ、交流接触器通电后，若衔铁因故卡住，不能吸合，线圈电流将比正常工作电流大得多，很快将烧坏，由

于电源电压一定时，交流衔铁线圈的主磁通基本上是一个常数，当铁芯卡住不能吸合时，磁路的磁阻大大增加，磁动势也将大大增加，即电流增加。

Ⅴ、交流接触器的铁芯一般用硅钢片叠加后铆成，以减少交变电流在铁芯中产生的涡流与磁滞损耗，防止铁芯过热。

交流接触器型号的含义：

安装注意事项：1）一般应安装在垂直面上，倾斜度不超过50。注意留有适当的飞弧空间，以免烧坏相邻电器；2）安装孔的螺钉应装有弹簧垫圈和平垫圈，并拧紧螺钉以防松脱或振动。注意不要有零件落入电器内部。

五、继电器

继电器与接触器主要区别主要区别：继电器一般用于控制小电流的电路，触点的额定电流不大于5A，所以不加灭弧装置；接触器一般用于控制大电流的电路，触点的额定电流不小于5A，有的加有灭弧装置。

熔断器能否作过载保护？热继电器能否作短路保护？

答：熔断器对过载反映不灵敏，当系统轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断，所以熔断器一般不作过载保护。

由于热继电器的主双金属片受热膨胀的热惯性及动作机构传

递信号的惰性原因，热继电器从电动机过载到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬间动作，因此，热继电器不能用作短路保护。

项目一安装三相交流异步电动机的电动控制电路

项目二安装三相交流异步电动机的长动控制电路

项目三安装三相交流异步电动机的点动、长动混合控制电路

项目四安装电动机双重互锁正反转控制电路

项目五工作台自动往返控制电路的安装

项目六三相异步电动机降压启动控制电路

项目七安装双速电机按钮控制电路

项目八安装双速电机自动控制电路
