高精度数字电压表原理图及源程序

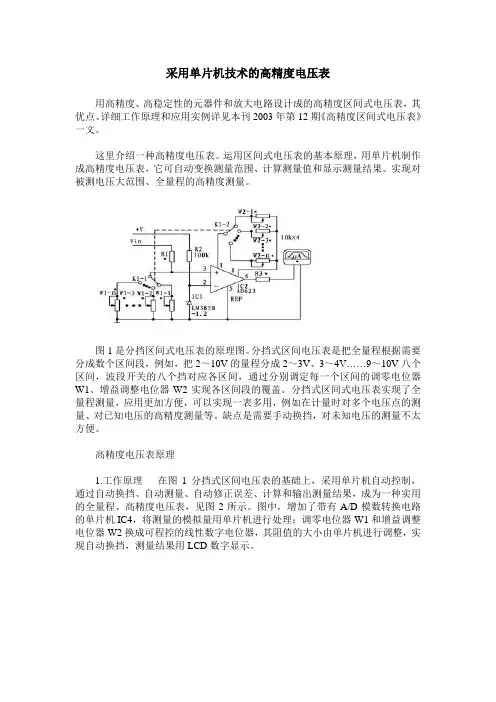

RP1
LCD_CMD_WR EQU 00E0H
LCD_DATA_WR EQU 00E1H
LCD_BUSY_RD EQU 00E2H
LCD_DATA_RD EQU 00E3H
;********************************
AD_12CMD_WR EQU 00E0H ;初始化为12位转换器AD_8CMD_WR EQU 00E8H ;初始化为8位转换器AD_8HB_RD EQU 00E4H ;高8Bit输出
AD_4LB_RD EQU 00ECH ;低4Bit输出
;*********************************
ORG 0000H
LJMP MAIN
ORG 0030H
;=========================================
MAIN: MOV SP,#60H
CLR RS0
CLR RS1
ACALL INIT ;LCD初始化
;=======================================
;参数设置
;=======================================
AD574: MOV DPTR,#AD_12CMD_WR
MOVX @DPTR,A ;启动转换
SETB P3.0
LOOP: NOP
JB P3.0,LOOP
MOV DPTR,#AD_8HB_RD
MOVX A,@DPTR
MOV R2,A
MOV DPTR,#AD_4LB_RD
MOVX A,@DPTR
MOV R3,A
;======================================== ;数据处理（参数）传递
;R2R3=(ABC0)
;处理后R2R3=(0ABC)
;======================================== MOV A,R2
SWAP A ;高低交换
MOV R5,A
ANL A,#0F0H ;
MOV R4,A
MOV A,R3
SWAP A
ORL A,R4
MOV R3,A
MOV A,R5
ANL A,#0FH
MOV R2,A
;======================================== ;入口参数：被减数在R2R3中，减数在R6R7中
;出口参数：差值在R2R3中
;======================================== MOV R6,#08H
MOV R7,#00H
CLR C ;=============
MOV A,R2
SUBB A,R6
JNC SUBI ;无借位，直接运算
SETB 02H
MOV A,R2
CPL A ;取反
ANL A,#0FH
MOV R2,A
MOV A,R3
CPL A
MOV R3,A
;===========================
;计算
;==========================
SUBI: CLR C
MOV A,R3
SUBB A,R7
MOV R3,A
MOV A,R2
SUBB A,R6
MOV R2,A
;========================================== ;乘以10计算
;=========================================== MOV R1,#00H
MOV A,R3
LCALL MUL10
MOV 49H,A
MOV A,R2
LCALL MUL10
MOV 48H,A
;========================================
;============================================ ;除法运算
;============================================ ;============================
;整数部分
;============================
MOV R0,#30H
LCALL DIVD0
MOV A,40H
MOV @R0,A
INC R0
MOV A,#2EH
MOV @R0,A
INC R0
;==========================
;小数部分
;==========================
MOV 45H,#05H
ALUDEF: MOV A,42H
LCALL MUL10
MOV 47H,A
MOV A,41H
LCALL MUL10
MOV 46H,A
;==========================
;确定小数
;==========================
LCALL DIVD1
MOV A,40H
MOV @R0,A
INC R0
DJNZ 45H,ALUDEF
MOV A,#05H
CLR C
SUBB A,40H
JC DV53
SJMP DV54
DV53: INC 40H
DEC R0
MOV A,40H
MOV @R0,A
LOPJ: CJNE @R0,#0AH,DV54
MOV @R0,#00H
DEC R0
INC @R0
INC R0 ;==================== SJMP LOPJ
DV54: CLR OV
INC R0
MOV @R0,#56H
;RET
;===========================
;显示
;===========================
MOV A,#01H
ACALL C51
MOV A,#81H
ACALL C51
MOV DPTR,#TAB1
LCHIN: CLR A
MOVC A,@A+DPTR
INC DPTR
LCALL C51DDR
JNZ LCHIN
MOV A,#0C3H
ACALL C51
JNB 02H,LOP_
MOV A,#2DH
LCALL C51DDR
LOP_: MOV R0,#30H
MOV A,@R0
LCALL CHASCII
INC R0
LCALL C51DDR
MOV A,@R0
INC R0
LCALL C51DDR
MOV R1,#06H
LOPXS: MOV A,@R0
LCALL CHASCII
LCALL C51DDR
INC R0
DJNZ R1,LOPXS
MOV R2,#5
DELL1ms:LCALL DEL
DJNZ R2,DELL1ms
MOV A,#01H
ACALL C51
MOV A,#0C3H
ACALL C51
CLR 02H ;======================== LJMP AD574
;============================
;计算子程序
;=============================
DIVD0: CLR 00H
PUSH PSW
SETB RS0
CLR RS1
MOV R4,48H
MOV R5,49H
ACALL DIVD
POP PSW
RET
DIVD1: SETB 00H
PUSH PSW
SETB RS0
CLR RS1
MOV R4,46H
MOV R5,47H
DIVD: MOV R2,#00H
MOV R3,#00H
MOV R6,#08H
MOV R7,#00H
CLR C
MOV A,R3
SUBB A,R7
MOV A,R2
SUBB A,R6
JC DVD1
SETB OV
POP PSW
RET
DVD1: MOV B,#10H DVD2: CLR C
MOV A,R5
RLC A
MOV R5,A
MOV A,R4
RLC A
MOV R4,A
MOV A,R3
RLC A
MOV R3,A
XCH A,R2
RLC A
XCH A,R2
MOV F0,C
CLR C
SUBB A,R7
MOV R1,A
MOV A,R2
SUBB A,R6
ANL C,/F0
JC DVD3
MOV R2,A
MOV R0,A
MOV A,R1
MOV R3,A
INC R5
DVD3: DJNZ B,DVD2 MOV A,R2
MOV R0,A
MOV 40H,R5
MOV 41H,R0
MOV 42H,R1
CLR OV
JNB 00H,DIED
POP PSW
DIED: RET
;============================================ INIT: MOV A,#3CH
LCALL C51
MOV A,#0CH
LCALL C51
MOV A,#06H
LCALL C51
RET
DDW:
PUSH ACC
MOV DPTR,#LCD_BUSY_RD
DDW1:
MOVX A,@DPTR
JB ACC.7,DDW1
POP ACC
;ACALL DELAY
RET
C51:
ACALL DDW
MOV DPTR,#LCD_CMD_WR
MOVX @DPTR,A
RET
C51DDR:
PUSH DPH
PUSH DPL
ACALL DDW
MOV DPTR,#LCD_DATA_WR
MOVX @DPTR,A
POP DPL
POP DPH
RET
;FLASH: MOV A,#08H ;关闭显示;ACALL C51
;ACALL DELAY4
;MOV A,#0CH ;开显示，关闭光标
;ACALL C51
;ACALL DELAY4
;DJNZ R4,FLASH
;RET
;DELAY: PUSH PSW
;SETB RS0
;SETB RS1 ;延时子程序2.5ms。
;MOV R6,#1 ;5
;D1: MOV R7,#1 ;248
;DJNZ R7,$
;DJNZ R6,D1
;POP PSW
;RET
;DELAY4: PUSH PSW
;SETB RS0
;SETB RS1 ;0.81ms.
;MOV R5,#1 ;40
;DL6:
;MOV R6,#1 ;100
;DL7:
;MOV R7,#1 ;100
;DL8:
; DJNZ R7,DL8
;DJNZ R6,DL7
;DJNZ R5,DL6
;POP PSW
;RET
DEL: PUSH PSW ;延时50ms SETB RS0
SETB RS1
MOV R7,#200 ;200
DEL1: MOV R6,#123 ;123
NOP
DEL2: DJNZ R6,DEL2
DJNZ R7,DEL1
POP PSW
RET
HASC: MOV B,A
LCALL HAS1
XCH A,B
SWAP A
HAS1: ANL A,#0FH
ADD A,#90H
DA A
ADDC A,#40H
DA A
RET
CHASCII:MOV A,@R0
ORL A,#30H
RET
;===================
;乘以10计算子程序
;===================
MUL10: PUSH PSW
CLR RS0
SETB RS1
MOV B,#0AH
MOV R0,A
ANL A,#0FH ;屏蔽高位
MUL AB
ADD A,R1
MOV R4,A
SWAP A
ANL A,#0FH
MOV R1,A
MOV A,R4
ANL A,#0FH
MOV R4,A
MOV A,R0
SWAP A
ANL A,#0FH
MOV B,#0AH
MUL AB
ADD A,R1
MOV R6,A
ANL A,#0FH
MOV R7,A
MOV A,R6
SWAP A
ANL A,#0FH
MOV R1,A
MOV A,R7
SWAP A
ORL A,R4
POP PSW
RET
TAB1: DB 'Current V oltage'
DB 00H
END
