次磷酸铝阻燃剂的合成及应用_杨旭锋
次磷酸铝与阻燃剂

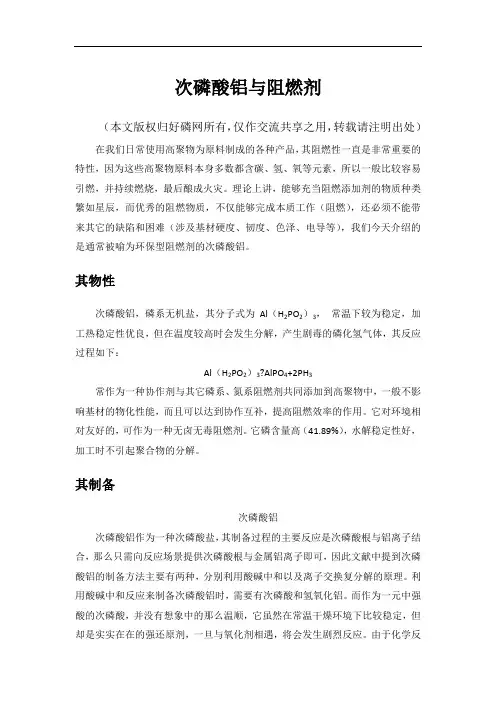

次磷酸铝与阻燃剂 （本文版权归好磷网所有，仅作交流共享之用，转载请注明出处） 在我们日常使用高聚物为原料制成的各种产品，其阻燃性一直是非常重要的特性，因为这些高聚物原料本身多数都含碳、氢、氧等元素，所以一般比较容易引燃，并持续燃烧，最后酿成火灾。理论上讲，能够充当阻燃添加剂的物质种类繁如星辰，而优秀的阻燃物质，不仅能够完成本质工作（阻燃），还必须不能带来其它的缺陷和困难（涉及基材硬度、韧度、色泽、电导等），我们今天介绍的是通常被喻为环保型阻燃剂的次磷酸铝。 其物性 常温下较为稳定，加，）次磷酸铝，磷系无机盐，其分子式为Al（HPO322其反应但在温度较高时会发生分解，产生剧毒的磷化氢气体，工热稳定性优良，过程 如下：AlPO+2PH）HAl（PO?33422一般不影常作为一种协作剂与其它磷系、氮系 阻燃剂共同添加到高聚物中，它对环境相而且可以达到协作互补，响基材的物化性能，提高阻燃效率的作用。 对友好的，可作为一种无卤无毒阻燃剂。它磷含量高（41.89%），水解稳定性好，加工时不引起聚合物的分解。 其制备
次磷酸铝其制备过程的主要反应是次磷酸根与铝离子结次磷酸铝作为一种次磷酸盐，因此文献中提到次磷合，那么只需向反应场景提供次磷酸根与金属铝离子即可，利分别利用酸碱中和以及离子交换复分解的原理。酸铝的制备方法主要有两种，而作为一元中强需要有次磷酸和氢氧化铝。用酸碱中和反应来制备次磷酸铝时，但它虽然在常温干燥环境下比较稳定，酸的次磷酸，并没有想象中的那么温顺，由于化学反将会发生剧烈反应。却是实实在在的强还原剂，一旦与氧化剂相遇，℃时，会发130应（如酸碱中和），多数是放热的过程，而次磷酸铝在温度达到另外一种方法是利用次磷酸钠生成剧毒的磷化氢气体，危及生命安全。生分解，提供次磷酸根，氯化铝提供铝离子，在溶液中进行反应。这种方法看起来挺美，提出了然而，对于次磷酸的转化率以及生成的次磷酸铝如何从溶液中提取出来，）OH（pH如果控制不好，极有可能得到Al，“十分蛋疼”新的挑战（通俗来说就是）我们还是可以得到次值的控制以及其它工艺条件的不断优化下，PH，不过在对3磷酸铝的。当然，能够提供铝源的化学物质也不少，比如十八水硫酸铝等等。 其应用 PA6（尼龙）磷酸铝含磷高，含铝高具有热稳定性好、水溶性小、阻燃效力大等优点，是等）的阻燃改ABS、PATPU、一种绿色的阻燃剂，被广泛用在塑料（PBT、
聚磷酸铵

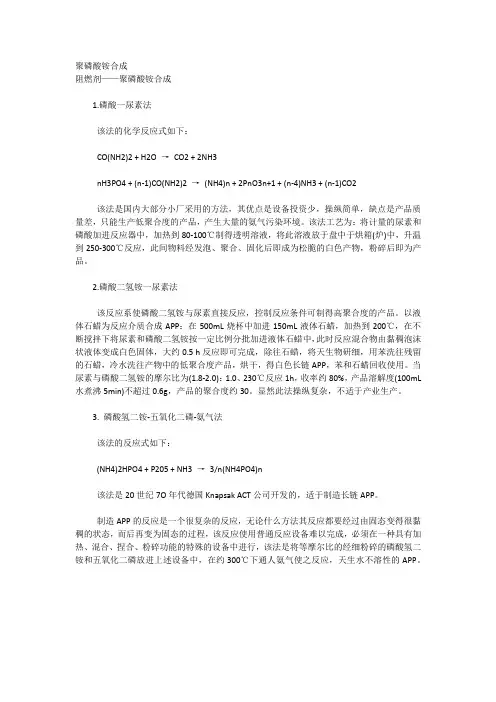

聚磷酸铵 摘要：以磷酸铵盐、尿素为原料，制备了高聚合度聚磷酸铵无机阻燃剂。测定了聚磷酸铵的溶解度[1]。以防火材料的制备测定防火性能，对现代工艺的提高有了自己的认识和理解。 关键词：聚磷酸铵、阻燃性能、防火材料[2]。 前言：聚磷酸铵（APP）是近十多年来发展起来的一种重要的无机阻燃剂，广泛用于塑料、纤维、纸张、橡胶、木材等的阻燃，并可用于配制耐火材料。APP 含磷、氮量大，热稳定性好，水溶性小，近于中性。同时，它具有分散性好，比重小，毒性低和价格低廉的特点。 1实验部分 1.1实验原理 其结构是为(NH4)n+2PnO3n+1。APP有水溶性（n为10∽20）及水难溶性（n?0）两种。作为阻燃剂的n一般大于25[3]。 合成方法主要有高温聚合法和低温溶剂法。本实验用低温溶剂法，以石蜡为介质，尿素和磷酸二氢胺为原料进行制备。本实验用低温溶剂法，以石蜡为介质，尿素和磷酸二氢胺为原料进行制备。在尿素和磷酸二氢胺反应体系中，存在下列反应： CO(NH2)2 +2NH4H2PO4-----(NH4)2P2O7+CO2 (NH4)2P2O7+CO(NH2)2-----2/n(NH)4n+2PnO3n+1+4NH3+CO2 当n很大时，产物可写成（NH4PO3）。 1.2药品与仪器 药品：液体石蜡（碳数在16 以上），尿素，磷酸二氢铵，苯等。 仪器：烧杯（500ml，200ml），抽滤装置，电炉，温度计。 1.3合成
在500ml干燥的烧杯中，加入150ml液体石蜡，加热至200℃,在该温度下，不断搅拌，将30g尿素与28克磷酸二氢胺混合，分批加入至温度为200℃的液体石蜡中，注意温度不能过高，30分钟内加完。与190∽200℃的条件下继续反应25∽30分钟，观察反应产物（由粘稠泡沫液体变为白色固体）。然后冷却至室温，尽可能倾出液体石蜡，将生成物研细后，每次用30∽40ml苯浸洗2-3次，除去产物中夹留得石蜡，抽滤，回收苯。然后用蒸馏水洗涤产物。在120℃烘箱中，烘30分钟，即得产物，成重，计算产率。 1.4产品质量检验 (1) 溶解度测定：准确称取上述产物2克加入50ml蒸馏水煮沸5分钟后，过滤产物，烘干，称余物，计算100ml蒸馏水中的溶解度。 (2) 阻燃性能测试：称取4gAPP加100ml蒸馏水，搅拌均匀后，将一片滤纸浸在此液体中。10分钟后称出烘干，与一未处理的滤纸，使燃烧对比实验，观察其现象。 (3) 测定产品的熔点 1.5防火涂料的制备及防火性能 涂料的配比见下表1 表1：涂料配方 品名用量品名用量 聚乙烯醇缩甲醛胶25.0 聚磷酸铵22 三聚氰胺11.5 季戊四醇 6.0 六偏磷酸钠（10%） 5.0 甲基硅油消泡剂0.5 羧甲基纤维素钠 3.0 去离子水22.0 制备步骤为：将六偏磷酸钠，羧甲基纤维素钠分别配制成10%和2%的水溶液；将要求量的去离子水加入烧杯中；低速（约800r/min）搅拌下，将配方量的阻燃剂、颜料、填料、分散剂依次加入，再加入适量的消泡剂，然后高速搅拌（大
新型阻燃剂之聚磷酸铵APP
新型阻燃剂之聚磷酸铵APP 应化0801班080370103 袁恒垒 聚磷酸铵又称多聚磷酸铵或缩聚磷酸铵(简称APP)，1965年美国孟山都公司首先开发成功。聚磷酸铵无毒无味，不产生腐蚀气体，吸湿性小，热稳定性高，是一种性能优良的非卤阻燃剂 聚磷酸铵又称多聚磷酸铵或缩聚磷酸铵(简称APP)，1965年美国孟山都公司首先开发成功。聚磷酸铵无毒无味，不产生腐蚀气体，吸湿性小，热稳定性高，是一种性能优良的非卤阻燃剂。在20世纪70年代初，日本、前西德、前苏联等开始大量生产，目前应用较为普遍。我国从20世纪80年代开始研制该类产品，生产企业有几十家，主要用作阻燃剂。 聚磷酸铵是一种含N和P的聚磷酸盐，按其聚合度可分为低聚、中聚以及高聚3种，其聚合度越高水溶性越小，反之则水溶性越大。按其结构可以分为结晶形和无定形，结晶态聚磷酸铵为长链状水不溶性盐。聚磷酸铵的分子通式为(NH4)(n+2)Pn0(3n+1)，当n为10 ～20时，为水溶性；当n大于20时，为难溶性。 聚磷酸铵已逐渐进入复混肥和液体肥料的生产，特别是在发达国家已得到广泛应用。20世纪70年代初，美国TVA开发了用商品湿法磷酸(54%P205，质量分数)生产聚磷酸铵基础液体肥料，也就是将湿法磷酸浓缩成过磷酸，在管式反应器中与氨反应，生成高浓度聚磷酸铵，加水冷却生成品级为10-34-0的液肥产品。基础液肥可与氮溶液、钾肥生产液体复混肥。我国目前尚未有专业生产聚磷酸铵肥料的企业，其性状、组成及生产方法尚存在争议，一般认为作为肥料用聚磷酸铵应是短链全水溶的，包含磷酸铵、三聚磷酸铵和四聚磷酸铵等多种聚磷酸铵，
聚合度更高、链更长的聚磷酸铵只有少量存在；另有资料介绍，农用聚磷酸铵聚合度通常为5～18，且溶解性好，是液体肥料的主要品种。农用聚磷酸铵目前在中国仅有少量生产，还未形成商品出售。 聚磷酸铵系无分支的长链聚合物，分子结构通式为(NH4)n+2PnO3n+1，当n足够大时，可写为(NH4)n+2PO3n+ 聚磷酸铵的含磷量高达30%～32%，含氮为14%～16%。这类阻燃剂最突出的特征是燃烧时的生烟量极低，不产生卤化氢。由于聚磷酸铵热稳定性好，可替代磷酸铵。 聚磷酸铵为白色结晶或无定形微细粉末。APP的水溶性和吸湿性随聚合物增加而降低。国内按聚合度n的不同可分为水溶性(n=10～20，相对分子质量1000～2000)和水不溶性(n>20，相对分子质量大于2000)两种。n可大于1000。国外把n<100称为结晶相I聚磷酸铵(APPⅠ)，把n>1000的带支链的APP称为结晶相Ⅱ聚磷酸铵(APPⅡ)。n<100的短链APP对水的敏感性(可水解性)比超长链(M>1000)APP 大，而后者的热稳定性和耐水解性较高。长链APP在300℃以上才开始分解成磷酸和氨，而短链APP在150℃以上就开始分解。 常用的结晶态APP为水不溶性长链状聚磷酸铵盐。APP含磷量大、含氮量高，磷氮体系产生协同效应，阻燃性好。相对密度小，分散性好，化学稳定性好、消烟、毒性低。 APP的生产方法常用的有两种， 一种是磷酸-尿素热聚合法： 另一种是磷酸铵的尿素热聚法：聚合温度约为205～300℃，反应过程维持—定的氨分压，以防止APP分解。
膨胀型阻燃剂的制备及应用
膨胀型阻燃剂的制备及应用 来源:中国化工信息网 2007年11月14日 由于环保等各方面的压力，阻燃剂的无卤化进程步伐越来越快。膨胀型阻燃剂被认为是很有希望的途径之一，目前正受到越来越多的关注。膨胀型阻燃剂是由酸源、气源和结炭源所组成，酸源是含阻燃元素磷化合物受热氧化生成磷酸、偏磷酸，最后生成不挥发的且稳定的聚偏磷酸，覆于燃烧物表面起着隔热、隔氧阻止燃烧，因此酸源起着重要的作用。气源以含氮化合物受热分解生成难燃的气 体N 2、NH 3 、H 2 O等，使受热物表面周围空气稀释，因此气源的选择也十分重要。 结炭源是在材料受热时快速降解炭化形成致密的炭化层，目前公认季戊四醇是极好的结炭源。作者以含磷量极高的甲基磷酸二甲酯(简称DMMP)(Ⅰ)作为酸源，三聚氰胺三聚氰酸盐(Ⅱ)为气源、季戊四醇(Ⅲ)为结炭源制备了膨胀型阻燃剂，当Ⅰ：Ⅱ：Ⅲ=5.0：2.5：0.83时，对不饱和聚酯树脂具有极好的阻燃作用，添加15%时能使不饱和聚酯树脂的氧指数达到28.5，燃烧残余物为松散的黑色物质，说明具有结炭作用。 1 试验部分 1.1 主要仪器与试剂 Nicolet 170SX FT-IR红外光谱仪，ARC400型核磁共振分析仪，HC-2型氧指数测定仪。磷含量采用燃烧、磷钼酸铵沉淀法测定。 三聚氰胺，工业品；三聚氰酸，工业品；不饱和聚酯树脂，工业品；季戊四醇，工业品；亚磷酸三甲酯，工业品。 1.2 试验内容 1.2.1 阻燃剂DMMP(Ⅰ)的合成 向装有带干燥管的回流冷凝管、温度计和电动搅拌的反应瓶中加入500.0g 亚磷酸三甲酯，催化剂NPSM20.0g，开动搅拌，缓慢加热到回流温度(105-110℃)，当回流明显减慢时，继续加热使反应体系始终保持回流状态，当内温达到160℃且无回流现象时，即为反应终点。将反应装置改为减压蒸馏装置，收集95-97℃/0.092MPa馏分，得无色透明产品485.0g。 1.2.2 三聚氰胺三聚氰酸盐(Ⅱ)的制备 将64.5g三聚氰酸溶于90℃的热水中，分批加入63.0g三聚氰胺，90℃搅拌反应2.5h，pH值7左右时，冷却到室温，过滤，滤饼用热水洗涤，抽干，60℃真空干燥。 1.2.3 膨胀型阻燃剂配制及应用 将三聚氰酸三聚氰胺盐(Ⅱ)和阻燃剂DMMP(Ⅰ)不同比例复配，以15%的比例加入不饱和聚酯树脂中，加入促进剂和引发剂，制成10cm×5cm×3mm阻燃不饱和聚酯树脂板片，按GB460-80规定，用HC-2型氧指数测定仪测定氧指数。根据阻燃不饱和聚酯树脂的氧指数值找出(Ⅱ)和(Ⅰ)的最佳配比，然后在(Ⅱ)和(Ⅰ)的最佳配比物中加入不同比例的季戊四醇(Ⅲ)，仍以15%的比例加入不饱和聚酯树脂中，测定阻燃不饱和聚酯树脂的氧指数。 2 结果与讨论 2.1 阻燃剂DMMP(Ⅰ)的制备 亚磷酸三甲酯在催化剂作用下发生arbuzov重排反应，得到阻燃剂DMMP，反应原理为： Cat-CH 3+P(OCH 3 ) 3 →CH 3 P+(OCH 3 ) 3 Cat-→(异构化)CH 3 P(O)(OCH 3 ) 2 +Cat-CH 3
阻燃剂的研究发展现状
第1期18纤维复合材料No.1 2012年3月FIBER COMPOSITES Mar．，2012 阻燃剂的研究发展现状 陈浩然，李晓丹 （哈尔滨玻璃钢研究院，哈尔滨150036） 摘要本文分别介绍了卤系阻燃剂、磷系阻燃剂、硅系阻燃剂和氮系阻燃剂，从机理上分析各类阻燃剂的阻燃效果、应用效果，并指出无卤高效环保型阻燃剂的研究是今后发展方向。 关键词阻燃剂；阻燃机理；卤系阻燃剂；磷系阻燃剂；硅系阻燃剂；氮系阻燃剂；无卤环保型阻燃剂 The Recent Progress of Flame－retardants CHEN Haoran，LI Xiaodan （Harbin FRP Institute，Harbin150036） ABSTRACT This paper introduces halogen flame－retardants，phosphorous flame－retardants，siliceous flame－retardants and nitrogenous flame－retardants．Retardant effect and application effect are analyzed from retardant mechanism．It is considered that the research of halogen－free，high efficient，environmental flame－retardants will be the development trend of the flame－retardants． KEYWORDS flame－retardant；retardant mechanism；halogen flame－retardants；phosphorous flame－retardants；sili-ceous flame－retardants；nitrogenous flame－retardants；halogen－free environmental flame－retardants 1引言 由于有机聚合物材料具有独特的物理、化学性质和良好的加工性能，近几十年来，塑料、橡胶、合成纤维等聚合物材料及其制品得到蓬勃发展，获得了显著的经济效益和社会效益。但是大多数聚合物材料属于易燃、可燃材料，在燃烧时具有燃烧速度快、发热量高、产烟量大以及释放毒性气体等特点。统计表明，在火灾中造成人员伤亡的主要原因不是火，而是在燃烧中放出的这些烟雾和毒气，严重危害了人们生命和财产的安全。从而可看出，聚合物材料抑烟和阻燃的研究是同等重要的。为此如何提高合成高聚物及天然高聚物材料的阻燃性和抑制硝烟生成已成为一个急需解决的问题，具有重要的社会和经济意义［1］。 2阻燃机理分析 在研究阻燃机理之前，要先了解高聚物受热后发生热分解并燃烧的过程［2］。高聚物受热后，温度逐渐升高，一些热稳定性最差的键先开始断裂，当材料达到热分解温度时，高聚物中大多数键发生断裂，高聚物本身开始分解。高聚物最终生成的产物可能有以下几种：可燃性气体（甲烷、乙烷、乙烯等）、不燃气体或低燃烧值气体（N2、SO2、卤化氢等）、液体（熔融聚合物、预聚体及焦油）、固体（炭化物）、烟。热裂解后的可燃性产物与氧气接触发生燃烧，燃烧是按自由基链式反应进行的，包括以下四步： 链引发：RH→R·+H· 链增长：R·+O2→ROO· ROO·+RH→ROOH+R·链的支化：ROOH→RO·+OH· 2ROOH→ROO·+RO·+H 2 O 链的终止：2R·→R—R R·+OH·→ROH 2RO·→ROOR 2ROO·→ROOR+O 2 从聚合物燃烧的过程可以看出，燃烧中释放的能量会加剧这一过程。 因此，材料的阻燃可以通过以下的途径来实现，一是抑制在燃烧反应中起链增长作用的自由基，隔绝氧气；二是在固相中阻止聚合物的热分解和阻止聚合物释放出可燃气体，如接枝和交联改性或催化成炭；三是减缓生热和传热，如冷却阻燃。
浅谈阻燃材料聚磷酸铵的研究进展
浅谈阻燃材料聚磷酸铵的研究进展 摘要：聚磷酸铵是一种高效无机无卤磷系阻燃剂，是膨胀型阻燃剂的主要成分之一。本文就聚磷酸铵的合成方法，改性研究现状和应用前景进行了介绍。 关键词：聚磷酸铵；阻燃剂；合成方法；改性，应用进展 聚磷酸铵（简称APP）是一种磷氮系特效膨胀型无机阻燃剂，通式为（NH4）n+ 2PnO3n+1，外观呈白色粉末状，分水溶性和水难溶性，其中聚合度n 在10- 20 之间为水溶性，称为短链APP；聚合度n 大于20 的为水难溶性，称为长链APP。该产品P- N 阻燃元素含量高、热稳定性能好，产品近乎中性，能与其他物质配伍，阻燃性能持久，无毒抑烟。APP作为膨胀型阻燃剂的基础材料, 被广泛应用于阻燃领域，随着全球阻燃剂朝无卤化方向发展，以APP 为主要原料的膨胀型阻燃剂成为研究开发的热点。APP 的阻燃机理是受热脱水后生成聚磷酸强脱水剂，促使有机物表面脱水生成炭化物，加之生成的非挥发性磷的氧化物及聚磷酸对基材表面进行覆盖，隔绝空气而达到阻燃的目的，同时由于APP 含有氮元素，受热分解释放出CO2、N2、NH3等气体，这些气体不易燃烧，阻断了氧的供应，达到了阻燃增效和协同效应的目的[1]。 1 聚磷酸铵的合成 目前聚磷酸铵的合成工艺很多，主要有磷酸和尿素缩合法，聚磷酸铵化法，正聚磷酸铵与氨气高温中和法，P2O5-NH3-H2O 高温气相反应法，NH4H2PO4和CO(NH2)2缩合法，NH4H2PO4和NH3缩合法以及H3PO4和NH3缩合法等。根据聚磷酸铵不同的用途合成的方法也不一样。 1.1 磷酸和尿素缩合法 这种合成方法是将磷酸和尿素以一定比例混合，加热搅拌后，得到澄清透明的液体再将这种液体加热，经发泡、聚合和固化3 个阶段即可得到白色干燥固体，冷却后得到成品。 李茂林等以85%的磷酸和尿素为原料探究了聚磷酸铵生产的最佳工艺条件，合成的产品聚合度为170，结果表明反应温度220℃，反应时间3h，n(H3PO4) (以P2O5计85%)∶n ［CO(NH2)2］=1∶1.8为最佳工艺条件。 张长水等以正交实验法探讨了用磷酸和尿素为原料合成聚磷酸铵时，原料配比、反应温度、聚合时间等因素对产品聚合度的影响。实验结果表明，较优工艺条件为：尿素与磷酸的摩尔配比为 1.7∶1，预聚合温度180℃，固化温度240℃，固化时间为160min，产品外观为白色固体,平均聚合度为34，溶解度为0.98g·(100g 水)-1。 1.2 磷酸法 这种合成方法要求磷酸以沸腾状态进入反应器，通入氨后使氨气与五氧化二磷的摩尔比在0.5~0.6 之间，反应器温度在180℃左右，此时局部氨化的磷酸将进入浓缩器内浓缩，使氨气与五氧化二磷混合物的含量在70%左右，再进入绝热氨化器内继续氨化，使混合物氨气与五氧化二磷的含量不少于77%，最后在辅助氨化器内进行氨化以达到一定规格的产品。 V．Archie等用物质的量之比为0.8~1.2 的氨气和五氧化二磷在
【CN109880174A】一种微胶囊化次磷酸铝阻燃剂的制备方法【专利】
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910225209.0 (22)申请日 2019.03.21 (71)申请人 南京工业大学 地址 210009 江苏省南京市鼓楼区新模范 马路5号 (72)发明人 喻源 张国荣 张庆武 (51)Int.Cl. C08K 9/10(2006.01) C08K 3/32(2006.01) C08L 67/06(2006.01) (54)发明名称一种微胶囊化次磷酸铝阻燃剂的制备方法(57)摘要本发明涉及一种微胶囊化次磷酸铝阻燃剂的制备方法，该阻燃剂通过将氯化石蜡溶解到乙醚中，再将次磷酸铝添加到氯化石蜡乙醚溶液中，通过旋转蒸发去除体系中的乙醚，以实现对次磷酸铝的包裹处理，并通过对原料配比优化，得到含有Al、P、Cl等阻燃元素的微胶囊化次磷酸铝阻燃剂。将本发明所述的阻燃剂应用于不饱和聚酯，能够有效的改善该阻燃剂与基体的相容性和热稳定性，提高不饱和聚酯的阻燃性能。本发明所述的阻燃剂含有Al、P、Cl等阻燃元素，分子结构间具有协同阻燃效果，使该阻燃剂具有较高的阻燃效率。本发明中所涉及的工艺流程简单，制备效率高，原材料来源广，价格低廉，且无毒无害，绿色环保， 具有很好地应用前景。权利要求书1页 说明书4页 附图3页CN 109880174 A 2019.06.14 C N 109880174 A
权 利 要 求 书1/1页CN 109880174 A 1.一种微胶囊化次磷酸铝阻燃剂的制备方法，其特征在于，包括以下步骤： (1)将氯化石蜡按质量体积比1∶10g/mL～1∶30g/mL溶于乙醚中，得到氯化石蜡乙醚溶液； (2)按次磷酸铝与氯化石蜡质量比0.2～5.0，将次磷酸铝粉末加入到步骤(1)所得的氯化石蜡乙醚溶液中，并在25℃～30℃下旋转蒸发30min，除去乙醚，获得氯化石蜡包覆次磷酸铝粉末； (3)将步骤(2)所得的氯化石蜡包覆次磷酸铝粉末放于40℃的鼓风干燥箱中干燥至乙醚完全蒸发，得到干燥的氯化石蜡包覆次磷酸铝粉末； (4)将步骤(3)所得的氯化石蜡包覆次磷酸铝粉末研磨过200目筛即得微胶囊化次磷酸铝阻燃剂。 2.根据权利要求1所述的方法，其特征在于：次磷酸铝的粒径在1-10μm之间。 3.根据权利要求1所述的方法，其特征在于：所述氯化石蜡包括但不限于氯化石蜡42、氯化石蜡52、氯化石蜡70中的一种或多种混合物。 2
聚磷酸铵的合成及其阻燃性能研究
聚磷酸铵的合成及其阻燃性能研究3 胡云楚1,2,吴志平2,孙汉洲1,周 莹1,刘 元2 (1.中南林业科技大学理学院,湖南株洲412006;2.中南林业科技大学工业学院,湖南长沙41004) 摘 要: 复合型高效阻燃剂是当前阻燃技术研究的重要方向之一。根据木材阻燃的炭量增加理论,利用水溶性试验、灼烧成炭试验和热分析方法研究了聚磷酸铵的合成条件、聚磷酸铵2硼酸复合阻燃剂的复合阻燃效应。聚磷酸铵的最佳合成条件是:磷酸:尿素摩尔比为1∶1.8,预聚合温度为(124±2)℃,预聚合反应时间为25min左右,聚合固化温度230～240℃左右,聚合固化时间为140min左右。在最佳条件下合成的聚磷酸铵的聚合度为23.3,溶解度为0.67g/100mL 水,阻燃处理杨木粉在400℃灼烧30min的成炭率为38.9%,是同一条件下未处理杨木粉灼烧成炭率的2.15倍。聚磷酸铵和硼酸以4∶1复配所制得的聚磷酸铵2硼酸复合阻燃剂,对木粉的成炭率为40.5%,相对复合阻燃效应为43.2%。200～300℃是木粉热解燃烧的主要阶段,也是阻燃剂发挥阻燃作用的主要阶段。聚磷酸铵2硼酸复合阻燃剂在高温下不仅能催化木材产生更多的木炭,而且能使木炭结构紧密、不易燃烧。 关键词: 聚磷酸铵;硼酸;灼烧成炭试验;阻燃性能; 复合效应 中图分类号: TB34文献标识码:A 文章编号:100129731(2006)0320424204 1 引 言 近年来火灾所造成的财产损失和人员伤亡一直呈上升趋势,许多火灾的发生均与高分子材料和木质材料的使用状况及其可燃性有关,因此,阻燃技术的发展是保障人民生命财产安全的需要,也是高聚物和木质材料具有广泛应用前景的基础[1～3]。 聚磷酸铵热稳定性好,产品接近中性,并可以与其它阻燃剂混合,分散性好,同时价格便宜,毒性较低,使用安全。李蕾等报道[4],国内聚磷酸铵阻燃剂的聚合度为20～50;C.Drevelle等[5]报道,聚磷酸铵的聚合度为700,溶解度低于1%。目前国内外对聚磷酸铵合成工艺及在聚合物中阻燃应用的研究报道较多,未见其在木材阻燃方面的研究报道。 复合型高效阻燃剂是当前阻燃技术研究的重要方向之一。硼酸和聚磷酸铵具有原料充足、价格便宜、阻燃效果好、对环境无害的特性,将两者按一定配比复合可以提高阻燃效果[3～11]。 作者根据木材阻燃的炭量增加理论,利用水溶性试验、灼烧成炭试验和热分析方法研究了聚磷酸铵的最佳合成条件、聚磷酸铵2硼酸复合阻燃剂的最佳配比及其复合阻燃效应。 2 实 验 2.1 仪器与试剂 HC T22型微机差热天平、65112A型电动搅拌器、KDM型连续可调电子控温电热套、FN1012型鼓风干燥箱、KSW电阻炉温控制器、5212型箱式电阻炉、A2 1100紫外可见分光光度计、P HS23C酸度剂、PB2032N 型电子天平、100ml玛瑙研钵、30ml瓷坩锅、坩锅架。 尿素、磷酸、硼酸、多聚磷酸钠、钼酸铵、硫酸肼、氢氧化钠均为国产分析纯试剂;杨木粉,植物粉碎机粉碎为40目以下。 2.2 聚磷酸铵的合成 反应原理: n H3PO4+(n-1)CO(N H2)2 (N H4)n+2P n O3n+1+(n-4)N H3+(n-1)CO2 副反应: CO(N H2)2+H2O CO2↑+2N H3↑ 先将85%的磷酸与99%的尿素按1∶1.8(摩尔比)依次加入三口烧瓶中,加热搅拌,控制升温速度≥10℃/min,待温度升至预聚合温度(100℃左右)时尿素全部融化,溶液澄清冒泡,同时有大量气体逸出(前期p H=6,后期p H=8),待溶液变稠发粘后,在不断搅拌下出料至白瓷盘中,放入已恒温的烘箱中进行聚合固化,待固化完全后,将其冷却,粉碎即得聚磷酸铵 (A PP)。 2.3 聚磷酸铵溶解度的测定 用电子天平称取0.500g样品放入10ml蒸馏水中,于室温下搅拌后,静置24h,过滤,滤渣为未溶解样品,在100℃以下烘干60min,称重,计算溶解度。 2.4 聚磷酸铵聚合度的测定 用分光光度法确定聚磷酸铵样品中P的物质的量,用一阶倒数滴定曲线确定聚磷酸铵的物质的量,根据P的物质的量与聚磷酸铵的物质的量之比计算聚磷酸铵的平均聚合度。测定聚磷酸铵聚合度的详细步骤 3基金项目:国家自然科学基金资助项目(30471358);湖南省自然科学基金资助项目(03JJ Y3063)收到初稿日期:2005207204收到修改稿日期:2005211226 通讯作者:胡云楚作者简介:胡云楚 (1960-),男,湖南湘潭人,教授,博士研究生,从事材料化学和木材阻燃研究。
阻燃剂的发展趋势
阻燃剂的发展趋势 随着现代工业的不断发展，塑料、橡胶、合成纤维等高分子材料得到广泛的应用。然而，这些有机高分子化合物绝大多数都是可燃的，且燃烧时可产生大量致命的有毒气体。为解决这一难题、提高合成材料的抗燃性，最有效的方法是加入阻燃剂。对此，以阻燃为目的阻燃剂研究及材料阻燃技术近几年得到长足发展，至今天已成为世界工业体系的重要组成部分之一。本文将阐述阻燃剂的现状和发展趋势。 1 我国阻燃剂发展现状 我国阻燃剂生产在塑料助剂中, 是仅次于增塑二、各类阻燃剂的现状研究剂的第二大行业, 产量逐年增加, 市场不断扩大。自1960 年起开始研制和生产阻燃剂以来, 到目前为止, 我国阻燃剂总生产能力约15 万t/a , 从事阻燃剂研究的研制单位有50 多家, 阻燃剂品种有120 多种, 生产单位150 多家。近几年来, 我国阻燃剂工业发展迅速, 比如最重要的添加型溴系阻燃剂十溴二苯醚(DBDPO)的销量1999 年为7000t/a , 2000 年为9000t/a , 2001 年为13500t/a。增长幅度逐年增大,其它卤系中的另一个重要成员氯蜡系列也有很大增长。还有磷系(包括无机磷类和有机磷酸酯类)和无机系[ 主要是Al2 (OH)3 、Mg (OH)2 和助阻燃剂Sb2O3 等] 的市场也在不断扩大。但是, 按阻燃塑料制品占塑料总用量的比例来看, 与美国相比差距还很大。美国的比例为40 %, 而我国还不到1 %, 即使考虑到美国的经济总量为我国的10 倍, 我们也还有很大的扩展空间。 我国的阻燃剂以卤系阻燃剂为主, 占整个阻燃剂的80 %以上, 其中氯系(主要是氯化石蜡)占69 %, 并有出口;但溴系不足, 每年仍需进口;作为无污染、低毒的无机系仅占阻燃剂的17 %, 其中有一半为三氧化二锑, 而氢氧化铝、氢氧化镁还不到10 %。主要阻燃剂品种有42 型、52 型氯化石蜡, 还有少量的70 型氯化石蜡、多溴二苯醚、六溴醚、八溴醚、聚2 , 6-二溴苯醚、四溴双酚A 及其齐聚物、磷酸烷(芳)基酯、氯(溴)化磷酸醋、氢氧化铝(镁)、三氧化二锑、红磷等。我国阻燃剂比例与世界发达国家和地区相比, 消费结构差距甚大, 目前国
阻燃剂的现状和发展趋势_陈建兵
阻燃剂的现状和发展趋势 陈建兵 (池州学院化学与食品科学系,安徽池州247000) 摘要:从燃烧机理和阻燃机理以及主要研究现状方面介绍了阻燃剂,并就未来阻燃剂的研究方向进行了探讨。 关键词:阻燃剂;燃烧;发展 中图分类号:TQ314124+ 8 文献标志码:A 文章编号:1005-8141(2008)05-0559-02 Development and Situation o f Flame Retardant CHEN Jian-bin (Department of Chemistry and Food Science,Chizhou College,Chizhou 247000,China) Abstract:The mechanism of combustion were introduced briefly in the text,and introduced the mechanism of flame and the situation of re -search,predicted the develop ment of flame retardant in the future. Key words:flame retardant;combusti on;development 收稿日期:2008-04-17;修订日期:2008-05-15 基金项目:安徽省教育厅自然基金(编号:KJ 2006B156;KJ2008B177)。 作者简介:陈建兵(1980-),男,硕士,讲师,主要从事水性高分子与无机非金属材料研究。 阻燃剂是合成高分子材料加工的重要助剂之一,其功能是使合成材料具有难燃性、自熄性和消烟性。随着科学进步与环境保护意识的提高,人们不但开发出性能更好的阻燃剂,而且对阻燃剂自身与使用过程中的环境保护问题也提出了更为严格的要求。阻燃剂的无卤化、低毒化、复合化、抑烟化已经成为21世纪阻燃剂整体发展趋势,因此我国的阻燃剂发展具有广阔的发展前景[1] 。本文就未来阻燃剂研究的方向进行了探讨。1 燃烧机理 聚合物燃烧是一个极其复杂的热氧化过程,导致燃烧过程进行的基本要素是:热、氧和可燃物。其燃烧可分为5个阶段:受热、热降解、着火、燃烧和扩散,在燃烧过程中产生含有大量的高能自由基HO -,如果空气流通,燃烧就会越来越剧烈,但只要降低HO -自由基的浓度或切断氧的供应,就可以达到阻燃的目的,主要有:1降低着火点,防止聚合物降解出自由基;o隔绝空气;?捕获活性极大的HO -自由基,阻止火焰的蔓延。 2 阻燃机理 卤素阻燃剂的阻燃机理:卤素在燃烧时能生成卤化氢,卤化氢是一种自由基的捕捉剂。它能捕捉促进高分子化合物燃烧反应的HO -自由基,从而使火焰减 小,达到阻燃效果。 磷系阻燃剂的阻燃机理:磷化物不论是固相还是液相都有很好的阻燃效果,这是因为磷化物在火焰中产生这样的反应过程:磷酸)偏磷酸)聚偏磷酸,由于生成的磷酸层不挥发的保护,隔绝了空气,产生了阻燃效果。另一个原因是产生聚偏磷酸,具有强力的脱水作用,使有机物炭化,而炭化膜也起到了隔绝空气的效果。 锑系阻燃剂的相乘效应:单独使用锑的氧化物并没有阻燃效果,但与卤素阻燃剂相配合,就使其效果增大,人们把这种效应称为/相乘效应0,把锑的氧化物称为助阻燃剂,卤素与三氧化二锑的相乘效应,其机理可认为是由于聚合物在固相的脱水作用引起了炭化,捕捉在气象的自由基,使自由基停止连锁反应,即卤素与三氧化锑反应生成卤素化锑;在245)564e ,随着温度的上升,各阶段连续生成的三氯化锑(气态),在气相时能起到自由基捕捉剂的作用。 氧化铝水合物的阻燃剂机理:一般认为氧化铝水合物受热时,失水变成氧化铝的反应是失水,使燃烧温度降低,当周围温度下降到200)300e 时,它完全失水变成无水氧化铝,可稀释聚合物受热分解后放出的可然性气体,同时还可以吸收凝聚炭的极小微粒,即起消烟阻燃作用。3 阻燃剂的研究现状 自从1908年Engelard G A 等用天然橡胶与氯气反应制得了阻燃氯化橡胶,开创了以化学方法阻燃高聚物的先河以来,特别是近40年高分子工业迅速发展的需求,阻燃技术得到迅速的发展,开发出许多高效的、 # 559#资源开发与市场Res ource Development &Market 200824(6) #资源与环境#
膨胀型阻燃剂基本知识
膨胀型阻燃剂是近年来开发的以磷、氮为主要组成的阻燃剂，含这类阻燃剂受热时表面能形成一层致密泡沫炭层起到隔热、隔氧、抑烟又能防止熔滴；具有良好的阻燃性能。我国自1992年就开始有研究成功的报告，至今有多个研究单位从事这方面的开发，但仍未见工业规模的生产报道。一直没有达到规模生产的原因可能有两个：一是产品中留有尚未反应的无机酸反映在阻燃制品表面有吸潮现象；另外一个就是膨胀型阻燃剂是一些大分子化合物合成；其最后一步是固相反应，它的传质、传热过程太复杂而至今工业化有一定困难。最后关于无机阻燃剂需要说明的是历来有人将三氧化二锑归于这一类，但严格来讲三氧化二锑本身不是阻燃剂，它只是与卤素类阻燃剂合用的协效剂。氢氧化铝、氢氧化镁是无机阻燃剂中的主力军，尤其当某些领域内提倡无卤阻燃时，它们就会成为第一选择。由于无机阻燃剂需要添加的量很大，在某些特殊的情况下会超过高聚物本身的量，因此势必对高聚物的物理机械性能产生非常大的影响这就要求对无机阻燃剂作出处理即微粒化、表面活化。微粒化的目的是让它们在高聚物中分散均匀在体相中处处起到阻燃作用。实验证明要达到同一阻燃标准，微粒化可适当减少用量。另外表面活化就是为了使无机阻燃剂与高聚物之间相容性好这样可以减轻由于大量无机阻燃剂加入而使高聚物本身机械强度的下降。最近有些文章谈及无机纳米粒子的阻燃优越性。我们的工作经验认为这些纳米粒子的添加或许对改善机械强度有好处但对阻燃性能不会有太大影响。因为无机阻燃剂阻燃机理是通过受热分解释放水蒸气来降低体系温度同时水蒸气又稀释了可燃性气体来达到阻燃效果它是以水蒸气的量来决定它的阻燃效果因此与阻燃剂的量有关与阻燃剂是否纳米粒子无关一般来讲无机阻燃剂的粒径分布在之间已足矣。
阻燃剂分类及各类典型介绍
阻燃剂分类及各类典型介绍
阻燃剂分类及各类典型介绍 阻燃剂分类及各类典型介绍 一、目前常用的阻燃剂按不同的分类方法可以分成3大类，具体分类如下：二、各类典型的阻燃剂1、氯系阻燃剂 近来，氯系阻燃剂已部分为溴系阻燃剂取代，氯系在整个阻燃剂的消耗量中有所下降。A、氯化石蜡 (C20H24CI18?C24H29CI21 ) 含氯量50%的主要用作PVC塑料的辅助增塑剂；含氯量70%的主要用作阻燃剂。 B、氯化聚乙烯 一类含氯35%-40%，另一类含氯68%，无毒。可用于聚烯烃，ABS树脂等。 它本身是聚合材料，因此作为阻燃剂使用时和树脂体系相容性好，不
影响塑料的物理机械性能，耐久性良好。 2、溴系阻燃剂 A、四溴双酚A 性质：灰白色粉末。熔点180-184C,沸点316C (分解)。用途：广泛用作反应型阻燃剂以制造含溴环氧树脂和含溴聚碳酸酯以及作为中间体合成其他复杂的阻燃剂，也作为添加 型阻燃剂用于ABS、HIPS、不饱和聚酯、硬质聚氨酯泡沫塑料、胶黏剂以及涂料等。既可作添加型阻燃剂，又可作为 反应型阻燃剂。 关注艾邦高分子，回复“阻燃”查看更多文章 B、十溴二苯醚 性质：白色微细粉末，溶点为304-309 C,溴含量大约83.3% , 几乎不溶于所有溶剂，5%热量失重时温度大于320 °C,热稳定性好。 用途：添加型阻燃剂，用途广泛；可用于PE、PP、ABS树 脂、环氧树脂、PBT树脂、硅橡胶、三元乙橡胶及PET、 PA6等材料的阻燃剂。其与Sb2O3并用阻燃效果更佳。缺点是耐侯性差，容易黄变。 3、磷系阻燃剂
磷系阻燃剂包括无机磷系阻燃剂和有机磷系阻燃剂。 A、无机磷系阻燃剂 红磷、聚磷酸铵（APP）、磷酸铵盐、磷酸盐及聚磷酸盐等。阻燃机理：燃烧时生成磷酸、偏磷酸、聚偏磷酸等，覆盖于树脂表面，可促进塑料表面炭化成炭膜；聚偏磷酸则呈黏稠状液态覆盖于塑料表面。这种固态或液态膜能阻止自由基逸出，又能隔绝氧气。 磷系与氮系及金属氢氧化物等阻燃剂都有协同作用，并用可产生协同阻燃和消烟效果。 无机磷系阻燃剂的耐水性差，与聚烯烃的相容性差，致使制 品的力学性能下降，所以在聚烯烃中用量少。①、红磷红色至紫红色粉末，因仅含有磷元素，所以比其他磷化物阻燃效率高。如7.5%红磷填充PA的氧指数可达35%，而加入15%磷酸酯阻燃剂的PA氧指数仅为28%。 红磷的缺点为与树脂的相容性差、易吸湿、颜色太深。红磷进行微囊化处理后，与树脂的相容性提高，吸湿性降低，但需防止红磷与氧及水接触而生成剧毒的磷化氢，必须加入磷 化氢捕捉剂。②、聚磷酸铵（APP） 性质：白色粉末，随聚合度增大而吸水性降低。APP在250 C 以上分解，释放出水和氨，并生成磷酸，阻燃机理为吸热降温和稀释可燃气体。APP由于分子内含有磷和氮，具有很好
阻燃剂的应用现状和发展趋势
阻燃剂的应用现状和发展趋势 学校：安阳工学院 院系：化学与环境工程学院 专业：09高分子材料与工程 姓名：莫墨 学号：200905060087
阻燃剂的应用现状和发展趋势 摘要：随着现代工业的不断发展，塑料、橡胶、合成纤维等高分子材料得到广泛的应用。然而，这些有机高分子化合物绝大多数都是可燃的，且燃烧时可产生大量致命的有毒气体。为解决这一难题、提高合成材料的抗燃性，最有效的方法是加入阻燃剂。为此，以阻燃为目的阻燃剂研究及材料阻燃技术近几年得到发展，至今已成为世界工业体系的重要组成部分一。阻燃剂在化学建材，电子电器，交通运输，航天航空，日用家具，室内装饰，衣食住等各个领域中具有广阔的市场前景。本文将阐述阻燃剂的应用现状和发展趋势。 关键字：阻燃剂分类机理现状发展趋势 一、概述 阻燃剂，又称难燃剂，耐火剂或防火剂：赋予易燃聚合物难燃性的功能性助剂；依应用方式分为添加型阻燃剂和反应型阻燃剂。根据组成，添加型阻燃剂主要包括无机阻燃剂、卤系阻燃剂（有机氯化物和有机溴化物）、磷系阻燃剂（赤磷、磷酸酯及卤代磷酸酯等）和氮系阻燃剂等。反应型阻燃剂多为含反应性官能团的有机卤和有机磷的单体。此外，具有抑烟作用的钼化合物、锡化合物和铁化合物等亦属阻燃剂的范畴。主要适用于有阻燃需求的塑料，延迟或防止塑料尤其是高分子类塑料的燃烧。使其点燃时间增长，点燃自熄，难以点燃。 1.1阻燃剂的分类 阻燃剂有几种不同的分类方法。按所含阻燃元素可将阻燃剂分为卤系阻燃剂、磷系阻燃剂、氮系阻燃剂、磷－卤系阻燃剂、磷－氮系阻燃剂等几类。按组分的不同可分无机盐类阻燃剂、有机阻燃剂和有机、无机混合阻燃剂三种。无机阻燃剂是目前使用最多的一类阻燃剂，它的主要组分是无机物，应用产品主要有氢氧化铝、氢氧化镁、磷酸一铵、磷酸二铵、氯化铵、硼酸等。在三大类阻燃剂中，无机阻燃剂具有无毒、无害、无烟、无卤的优点，广泛应用于各类领域，需求总量占阻燃剂需求总量一半以上，需求增长率有增长趋势。按使用方法的不同可把阻燃剂分为添加型和反应型。添加型阻燃剂主要是通过在可燃物中添加阻燃剂发挥阻燃剂的作用。反应型阻燃剂则是通过化学反应在高分子材料中引入阻燃基团，从而提高材料的抗燃性，起到阻止材料被引燃和抑制火焰的传播的目的。在阻燃剂类型中，添加型阻燃剂占主导地位，使用的范围比较广，约占阻燃剂的85%，反应型阻燃剂仅占15%。 1.2阻燃剂的作用机理 阻燃剂的作用机理是很复杂的，包括种种因素，但阻燃剂的作用机理不外乎
膨胀型阻燃剂的研究与应用
膨胀型阻燃剂的研究与应用 许晶晶,肖卫东,郝惠军,曹杰 (湖北大学化学与材料科学学院,湖北武汉430062) 摘要综述了两类膨胀型阻燃剂(P-N膨胀型阻燃剂和膨胀型石墨)在聚烯烃、聚氨酯、环氧树脂和丙烯酸酯中的研究与应用情况。 关键词:膨胀型石墨;P-N膨胀型阻燃剂;自膨胀型阻燃剂 Study and Application of Intumescent Flame-retardant XU Jing-jing,XIAO We-i dong,HAO Hu-i jun,CAO Jie (F aculty of Chemistry and M aterial Sci.,Hubei U niversity,Wuhan430062,China) Abstract:The studies and applications of tw o kinds of intumescent flame-retardant(P-N intumescent flame retardant and expandable g raphite)in polyolefin,polyurethane,epoxy resins and polyacrylate are summarized. Keywords:Ex pandable Graphite;P-N Intumescent Flame Retardant; Sel-f intumescent Flame Retardant 膨胀型阻燃剂成为近几年阻燃领域最为活跃的研究热点之一,这类阻燃剂有良好的阻燃性能,且低烟、低毒,被视为替代传统阻燃剂(特别是卤-锑体系)、实现阻燃剂无卤化的一个有效途径,符合环保的需要。 膨胀型阻燃剂包括P-N膨胀型阻燃体系和膨胀型石墨阻燃剂(EG)。本文综述了P-N型膨胀阻燃体系和膨胀型石墨阻燃剂(EG)在聚烯烃、聚氨酯、环氧树脂和丙烯酸酯中的研究与应用情况。 1P-N型膨胀阻燃体系的应用 P-N型膨胀阻燃体系研究地较早,通常又分为混合型和自膨胀型两种。混合型膨胀型阻燃剂即酸源、碳源、气源三组分分别由三种物质承担。自膨胀型膨胀阻燃剂,集酸源、气源、碳源多种功能为一体,是膨胀型阻燃剂中唯一防火成分,热稳定性更好、水溶性更低,是人们所期望的防火剂,因此自膨胀单体的研究也是膨胀型阻燃剂发展方向之一。 111用于聚烯烃的阻燃 烯烃的阻燃过去常采用含卤阻燃剂,但是含卤阻燃剂在燃烧时产生大量烟雾及含卤的有毒有害气体造成二次危害,危及人们的生命财产安全,故现在其阻燃朝着无卤方向发展。以聚磷酸铵(APP)为基础的P-N膨胀型阻燃体系是当前无卤阻燃聚烯烃研究的热点与方向。 Shih hsuan Chiu和Wun Ku Wang[1]研究了APP、季戊四醇(PER)、三聚氰胺组成的混合型膨胀体系填充的电线电缆用聚丙烯(PP)的阻燃动力学,通过分析不同APP、PER、三聚氰胺的配比对材料的点燃时间(TTI)、失重质量分数(BP)、失重速率(ML R)、散热速率(H RR)、氧指数(L OI)、CO的浓度等性质的影响,发现当APP、PER、三聚氰胺的份数分别为23、14、13时,与未阻燃的PP相比,TTI由24增至36,BP由100%减少为9412%,ML R由0106g# s-1减少为01024g#s-1,HR R由119kw#m-2减少为6718kw#m-2,其L OI值由纯PP的1718%增为3514%,燃烧产生的CO的平均值由4116@10-5减少为2104@10-5,表明它是提高PP耐燃性能的行之有效的无卤低烟阻燃剂。 冯建新[2]等研究还发现红磷的加入对PP/APP/ PER/三聚氰胺体系耐燃性能有很大的提高,当PP/ APP/PER/三聚氰胺/红磷为100/30/10/1/5时,材料的L OI高达4012%,比没加红磷时的L OI值增加了8%,这是由于红磷的加入,增加了膨胀型阻燃体系的酸源,促使PP加速脱水炭化所致。 #210# 塑料工业 CHI NA P LAST ICS IN DU ST RY 第33卷增刊 2005年5月 作者简介:许晶晶,女,1978年生,硕士在读,主要从事塑料阻燃剂方面的研究。xjj780626@1631com
