室外钢结构防火涂料
钢结构防火涂料介绍

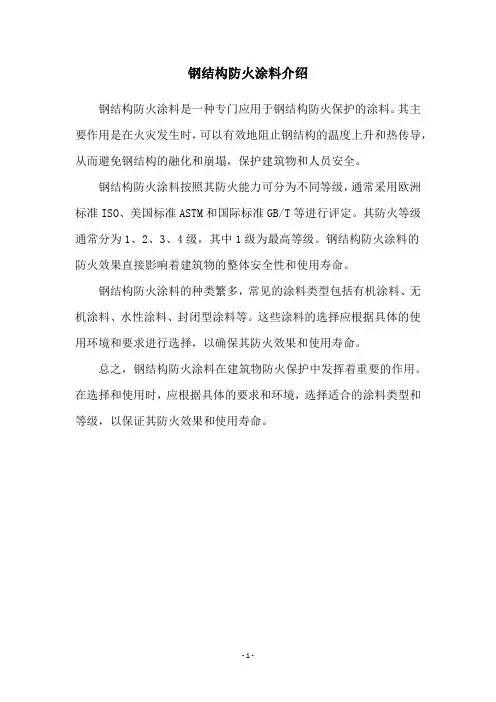

钢结构防火涂料介绍
钢结构防火涂料是一种专门应用于钢结构防火保护的涂料。
其主要作用是在火灾发生时，可以有效地阻止钢结构的温度上升和热传导，从而避免钢结构的融化和崩塌，保护建筑物和人员安全。
钢结构防火涂料按照其防火能力可分为不同等级，通常采用欧洲标准ISO、美国标准ASTM和国际标准GB/T等进行评定。
其防火等级通常分为1、2、3、4级，其中1级为最高等级。
钢结构防火涂料的
防火效果直接影响着建筑物的整体安全性和使用寿命。
钢结构防火涂料的种类繁多，常见的涂料类型包括有机涂料、无机涂料、水性涂料、封闭型涂料等。
这些涂料的选择应根据具体的使用环境和要求进行选择，以确保其防火效果和使用寿命。
总之，钢结构防火涂料在建筑物防火保护中发挥着重要的作用。
在选择和使用时，应根据具体的要求和环境，选择适合的涂料类型和等级，以保证其防火效果和使用寿命。
- 1 -。
建筑钢结构防火涂料
建筑钢结构防火涂料建筑钢结构防火涂料是一种特殊的涂料，能够有效地为钢结构防火，减少因火灾而造成的损失。
随着近年来建筑安全意识的不断提高，防火涂料在建筑领域中变得更加重要，越来越受到人们的重视。
一、防火涂料的分类建筑钢结构防火涂料主要分为有机涂料和无机涂料两种类型。
有机涂料是指以有机化合物为主要成分的涂料，具有良好的柔韧性和附着力，适用于一般的防火场合。
无机涂料则以无机化合物为主要成分，具有更好的防火性能，适用于高温、高压的环境下。
二、防火涂料的作用原理防火涂料在钢结构表面形成一层厚度均匀的涂层，当涂层受到火焰燃烧时，涂层中的气体会膨胀吸热，从而抵御火势的蔓延。
同时，防火涂料还能将钢结构表面的温度降低，避免钢结构因高温而失去承重性能，保护钢结构不被损坏。
三、防火涂料的施工方法防火涂料的施工方法和一般涂料相似，主要分为刮涂、喷涂和刷涂三种方式。
刮涂方法适用于小面积、平整的钢结构表面，通过涂刀将涂料均匀地涂抹在钢结构表面上。
喷涂方法适用于大面积、无法用涂刀刮涂的钢结构表面，通过喷枪将涂料均匀地喷洒在钢结构表面上。
刷涂方法适用于不平整的钢结构表面，通过涂刷将涂料均匀地刷涂在钢结构表面上。
四、防火涂料的选用建议在选择防火涂料时，应注意以下几点建议：1. 选用符合国家标准的防火涂料。
2. 根据具体使用场合和所需防火效果的不同，选用适合的有机或无机涂料。
3. 防火涂料应有良好的耐久性和防水性能，以达到长期使用的效果。
4. 选用施工方便、干燥速度快、涂膜厚度易调节的涂料。
5. 对于有特殊要求的钢结构，建议选用有专业资质的防火涂料生产厂家的产品。
总之，在建筑领域中使用建筑钢结构防火涂料是一项必须的安全措施，可以确保钢结构在火灾时有更好的防护性能，保护人员财产安全。
钢结构防火涂料室外
钢结构建筑日渐增多，如果未经防火处理的钢结构，遇火15分钟就会失去强度，变形垮塌。
为了使建筑物的承重钢结构既符合耐火防火涂料，通过消防认可以及各项指标均符合或超过国家标准。
研发出防火性能优越、隔热、耐酸碱、涂层薄、用量少、造价低、减轻钢结构负重、装饰效果好的防火涂料。
一般适用于工业厂房、车站、机场、体育馆、电视塔、冶金、电力设备及高层建筑等重钢结构。
室外钢结构防火涂料按胶结料种类可分为溶剂型钢结构防火涂料和水性钢结构防火涂料。
溶剂型钢结构防火涂料按含量又可分为低含量类溶剂型钢结构防火涂料和高含量类溶剂型钢结构防火涂料。
按使用场所可分为: 室内(N)钢结构防火涂料:用于建筑物室内或隐蔽工程的钢结构表面;室外(W)钢结构防火涂料:用于建筑物室外或露天工程的钢结构表面。
按使用厚度可分为: 超薄型(CB)钢结构防火涂料:涂层厚度≤3mm,有溶剂型,也有水性;薄型(B)钢结构防火涂料:3mm室外钢结构防火涂料产品在水中比较稳定，与水配用用于灭火时可形成稳定的水悬浮液；该产品在各类物体的表面具有极强的附着力，减少了水的流失，节约了灭火所需的用水，从而解决了水资源不足的问题；本品可在燃烧物体或着火部位形成一稳定的玻璃状膜，从而阻断氧气，使得火焰迅速被扑灭；室外薄型钢结构防火涂料本品可吸收大量火场热量，充分降低着火物体和着火现场的温度，减少火灾带来的损失。
另外适用性一般用在钢材铁板、钢骨网架、钢管球架、电缆线槽和水泥饰面的防火。
本涂料适用于木结构防火保护。
还特别适用于一些具有烃类化学品（如油类、溶剂类等）火灾危险的钢结构工程，如石油化工工程、汽车库、石油钻井平台、贮油设施支撑架的防火保护等。
性能指标：1.在容器中的状态：经搅拌后呈均匀稠厚流体状态，无结块。
2.干燥时间（表干）：≤3h3.初期干燥抗裂性：允许出现1-3条裂纹其宽度不大于0.5MM4.粘结强度Mpa:≥0.155.抗压强度Mpa:≥0.056.耐冻融循环性/次：≥15涂层应无开裂、脱落、起泡现象。
钢结构防火涂料的种类
钢结构防火涂料的种类
钢结构防火涂料是一种特殊的涂料，它可以在高温下保护钢结构不被烧毁。
随着建筑行业的发展，钢结构建筑越来越受到人们的青睐，因此钢结构防火涂料也越来越受到关注。
下面我们来了解一下钢结构防火涂料的种类。
1. 硅酸盐防火涂料
硅酸盐防火涂料是一种常见的钢结构防火涂料，它是由硅酸盐、水泥、石膏等材料混合而成。
硅酸盐防火涂料具有良好的防火性能，可以在高温下保护钢结构不被烧毁。
此外，硅酸盐防火涂料还具有良好的耐久性和抗震性能。
2. 水性防火涂料
水性防火涂料是一种环保型的钢结构防火涂料，它是由水性树脂、防火填料等材料混合而成。
水性防火涂料具有良好的防火性能，可以在高温下保护钢结构不被烧毁。
此外，水性防火涂料还具有良好的耐久性和抗震性能，而且不含有害物质，对环境和人体健康无害。
3. 有机硅防火涂料
有机硅防火涂料是一种高科技的钢结构防火涂料，它是由有机硅树脂、防火填料等材料混合而成。
有机硅防火涂料具有良好的防火性能，可以在高温下保护钢结构不被烧毁。
此外，有机硅防火涂料还
具有良好的耐久性和抗震性能，而且具有优异的耐候性和耐化学性能。
4. 碳化硅防火涂料
碳化硅防火涂料是一种高温防火涂料，它是由碳化硅、水泥、石膏等材料混合而成。
碳化硅防火涂料具有极高的防火性能，可以在高温下保护钢结构不被烧毁。
此外，碳化硅防火涂料还具有良好的耐久性和抗震性能，而且具有优异的耐化学性能。
钢结构防火涂料的种类繁多，每种涂料都有其独特的特点和优势。
在选择钢结构防火涂料时，需要根据具体情况进行选择，以确保钢结构的安全和稳定。
SJ-1室外厚型钢结构【防火涂料】涂料
SJ-1室外厚型钢结构防火涂料一、概述SJ-1型室外厚型钢结构防火涂料属于以无机绝热材料为主要成份的厚质防火涂料，涂料无毒、不燃、不含石棉成份，涂层可对建筑结构提供可靠的防火保护。
（属烃类防火）SJ-1型防火涂料是根据石油化工工程提出的要求而研制成功的。
该涂料能经客观存在汽油类高温火焰长时间的冲击，并具有强度高、耐潮、抗冻等特点。
它不仅可用一般建筑结构的防火涂层，而且特别适用于隧道、石油化工工程、汽车库、石油钻井平台等易发生因碳氢化合物引起的高温火灾的建筑及隧道防火。
SJ-1型防火涂料可在室外气候条件下长期使用。
该涂料在室外及潮湿环境中大面积使用。
该涂料是国内最早经过室外长期考验并被证明为使用可靠的防火涂料。
SJ-1型防火涂料是根据高层建筑、大跨度工业厂房的钢结构防火需要和国家建设下达的重点科研项目要求而研制成功的防火产品。
该涂料容重轻、耐火性优良，并具有较好的保温性能的一定的吸声性，是一种多功能防火涂料。
SJ-1型涂料不仅适用于高层建筑防火被覆，也可用作民用建筑和工业厂房的天棚和墙面的吸声、保温、防结露材料。
已先后在上海延安路越江隧道、高桥化工公司、南京扬子石化公司、武石化、华北油田、宁波台化、洛阳炼油厂、广州石化、燕山石化、镇海炼油厂、上海赛科、山东黄岛油库、中科院水学术后勤中心大厦、花园饭店、百乐门游乐厅、中日合资吴泾冷库、中美合资3M漕河泾主厂房、永新彩管厂、人民广场地下车库、上海证券大厦、世界贸易商城、世界金融城、瑞安大厦、上海东方明珠、浦东海关大厦等重要工程，使用了200多万平方米，情况良好。
SJ-1型防火涂料早在1989年上海市市级技术鉴定会上通过，为国家填补了碳氢化合物火灾以及室外用防火隔热涂料的空白，并荣获90年上海市科技进步成果二等奖及国家科委新产品奖。
在1991年初由建设部的技术鉴定会上通过，认为该涂料达到了国外使用的同类产品水平。
二、涂料主要技术指标1、一般性能（GB14907-2002）：*采用打底料**-25-+20℃冻融循环15次2、防火性能（1）钢结构不同耐火极限推荐防火涂层平均厚度（毫米）及用量（m2）（2）钢混凝土结构不同耐火极限所需防火涂层最小厚度（毫米）三、施工要求1、施工机具：采用手工涂料，打底采用手提式喷涂，枪口直径8-10m/m。
钢结构防火涂料规范
规范制定有利于 推动防火涂料行 业的健康发展
防火涂料规范主要内容
04
规范适用范围
适用于建筑钢结构的防火 涂料规范
不适用于其他类型的钢结 构
适用于室内和室外钢结构
适用于新建和改建钢结构
防火性能要求
耐火时间：防火涂 料必须达到国家规 定的耐火时间要求。
粘结强度：防火涂 料与基材的粘结强 度应符合规范要求。
新材料、新技术的研发与应用
研发新型防火涂料材料，提高防火性能和耐久性。 探索纳米技术在防火涂料中的应用，实现更高效的阻燃效果。
加强与其他领域的合作，共同研发具有复合功能的防火涂料，如防腐蚀、防辐射等。
推广智能涂装设备和技术，提高防火涂料的生产和施工效率。
规范修订与完善
防火涂料规范修订的必要性
防火涂料规范修订的主要内容
对相关产业发展的带动作用
促进防火涂料行业的技术进步
推动防火涂料行业标准的制定与 完善
添加标题
添加标题
带动相关原材料产业的发展
添加标题
添加标题
促进防火涂料行业的市场拓展
防火涂料规范未来发展展望
07
国际合作与交流
钢结构防火涂料规范国际标准的制定与推广 国内外防火涂料规范的技术交流与合作项目 国际间防火涂料科研机构和企业的合作研究 防火涂料规范发展与国际安全环保趋势的结合
检测机构：防火 涂料检测应由具 有相关资质和经 验的检测机构进 行。
认证与标识
认证合格的防火涂料产品需 有认证标识
防火涂料产品需通过国家相 关认证
产品标识应包括产品名称、 型号、生产厂家等信息
防火涂料产品的认证和标识 是保证其质量和安全的重要
措施
防火涂料规范实施与监管
钢结构防火涂料喷(刷)施工方法
钢结构防火涂料喷（刷）施工方法
喷（刷）涂防火涂料前，首先必须对需做防火涂料的钢构件表面进行清理：用铲刀、钢丝刷等清除钢构件表面的浮浆、泥沙、灰尘和其他粘附物；钢构件表面不得有水渍、油污，否则必须用干净的毛巾擦拭干净；钢构件表面的返锈必须予以清除干净，基层表面处理完毕，并通过相关单位检查合格后再进行防火涂料的施工。
防火涂料配料时应严格按配合比加料或加稀释剂，并使稠度适宜；边配边用，当日配制当日用完；双组份或多组份装的涂料，应按说明书规定在现场调配并充分搅拌；施工过程中操作者要携带测厚针检测涂层厚度，并确保喷涂达到设计规定的厚度。
防火涂料喷涂示意图（一）
由上而下垂直先喷一下，
防火涂料喷涂示意图（二）。
厚型防火涂料喷涂完毕
超薄型防火涂料喷涂完毕。
钢结构防火涂料的类别
钢结构防火涂料的类别钢结构防火涂料是一种能够提供保护钢结构不受火灾侵害的涂料。
根据其特性和用途，钢结构防火涂料可以分为以下几个类别：耐火涂料、阻燃涂料、抗火涂料和耐高温涂料。
耐火涂料是一种能够在高温条件下形成致密保护层的涂料。
它可以有效地防止钢结构在火灾中失去承载能力。
耐火涂料通常由耐高温环氧树脂、无机防火填料和防火添加剂等组成。
在火灾发生时，耐火涂料会在高温下膨胀，并形成一层致密的炭化层，从而隔绝钢结构与火源的接触，延缓火势蔓延的速度。
阻燃涂料是一种能够阻止火势蔓延的涂料。
它能够在火灾发生时迅速产生阻燃作用，减缓火势的蔓延速度。
阻燃涂料通常由阻燃剂、增塑剂和稀释剂等组成。
在火灾发生时，阻燃涂料会释放出大量的惰性气体，形成气相屏障，阻止氧气的进入，从而减缓火势的蔓延。
抗火涂料是一种能够在火灾中保持结构完整性的涂料。
它能够在高温条件下形成一层耐火保护层，防止钢结构的变形和破裂。
抗火涂料通常由耐高温树脂、玻璃纤维和防火填料等组成。
在火灾发生时，抗火涂料会迅速膨胀形成致密的保护层，防止钢结构受到高温的侵害。
耐高温涂料是一种能够在高温环境下保持稳定性的涂料。
它能够在高温条件下形成一层耐高温保护层，防止钢结构的热变形和烧蚀。
耐高温涂料通常由耐高温树脂、无机填料和抗氧化剂等组成。
在高温环境下，耐高温涂料能够保持结构的稳定性，并起到隔热和保护的作用。
钢结构防火涂料的类别包括耐火涂料、阻燃涂料、抗火涂料和耐高温涂料。
它们分别具有不同的特性和用途，能够有效地保护钢结构在火灾中不受损害。
选择适合的防火涂料可以提高钢结构的防火安全性，保障人们的生命财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经济和社会的迅速发展推动了建筑材料的不断升级和换代，钢材作为主要承重构件在建筑中已得到了大量应用。
钢材虽在常温下具有优异的物理和力学性能，但其耐火性能远比砖石结构和钢筋混凝土结构要差。
当钢材达到临界温度(540 ℃)后，便失去承载能力。
而通常在建筑火灾中，10 min 之内火场的温度即可达到700 ℃以上。
在这样的火场下，只要几分钟裸露钢材的温度就会达到临界值，其承载能力急剧下降，导致建筑物坍塌。
因此，钢结构的防火十分必要。
钢结构的防火方式有疏导法和截流法。
目前，疏导法的应用仅有充水冷却保护法，而截流法的应用较多，主要有耐火材料包封法、屏蔽法、水喷淋法、防火涂料法。
综合各方面因素，在钢构件上直接喷涂防火涂料是最理想、最可靠、最经济实用的方法。
钢结构防火涂料有厚涂型(8～50 mm)、薄涂型(3～7 mln)和超薄型(≤3 mm)之分。
其中超薄型防火涂料是近年来研究的热点，其用量已占到全部防火涂料的90％，年使用量在15 000 t以上[1]。
该涂料一般由天然或合成高分子、发泡剂、助发泡剂、炭源、颜填料等组分构成，利用各组分间的协同关系形成完整、致密坚硬的膨胀泡沫层[2-5]。
目前，国内超薄型钢结构防火涂料的研究及生产单位主要有：四川消防研究所、北京航空材料研究所、福建福日特种材料有限公司等。
与国外发达国家同类技术相比，我国的涂料性能还存在一定的差距[6-8]，而且所研发的防火涂料均为室内型，室外防火涂料研究成果不多，不能满足日益增长的工业(如石化企业)和民用(如上海世博会)建设的需求。
因此，研制耐候性优良、装饰性好的室外超薄钢结构防火涂料已成当务之急[9-10]。
1树脂组成对涂料防火性能的影响
不同防火涂料配方中的树脂组成见表1。
表1不同防火涂料配方中的树脂组成
为了比较有机硅树脂08和氨基树脂582—2对涂料防火性能的影响，对配方SF-11和SF-17涂料的防火性能进行了研究，测得其背火温度一时间关系如图2所示(每个试样做了2块样板，一条曲线代表一个样板的结果)。
图2表明，SF-17的初始升温速率快于SF-11，但在第8 min后，升温速率变得缓慢，甚至出现了大幅度的降温(SFl7-1)。
SF-17的发泡高度只有2．5 cm和1．8 cm，远低于SF-11的9．0 cm和8．5 cm。
虽然发泡高度上相差很大，但两者防火时间并没有明显差异。
这主要是SF-17所形成的发泡炭层致密，弥补了高度上的欠缺。
因此，有机硅树脂08和氨基树脂582-2在防火涂料中各有优点。
图2涂料SF-11和SF-17的背火温度一时间曲线图
按配方SF-9、SF-10和SF-43，比较了具有良好防腐功能的环氧有
机硅树脂与2种氨基树脂的防火性能，结果见表2。
从表2可见，
SF-9的防火时间明显长于SF-10和SF-43。
表2 SF-9、SF-10和SF-43防火性能比较
3种配方所得涂料的剩余膨胀炭层外观见图3。
图 3 SF-9、S F-10和SF-43剩余膨胀炭层的外观
对燃烧后的剩余膨胀层进行检查后发现，SF一9层间结合比较紧密，三维炭骨架也比较致密，表明甲醚化氨基树脂可以有效提高防火涂料炭化层的强度和致密度，但该涂料涂覆过程中流平性比较差，外观装饰效果不及SF-10和S F-43，而且在检测结束时，2个样板的膨胀层都发生了严重剥落，而SF-10和S F-43的膨胀层剥落不明显，尤其是含环氧有机硅树脂的SF-43，膨胀层高度控制在比较好的范围内。
因此，最终通过使用适量甲醚化氨基树脂，调整各种树脂配比来实现涂层的防火性能。
另外，笔者比较了不同生产厂家的树脂原料，发现法国伊立欧丙烯酸树脂的性能优于上海新大丙烯酸树脂；因此，在后续的研究中，都采用了法国伊立欧树脂。
2 P-C-N阻燃体系的影响
分别以多聚磷酸铵、季戊四醇和三聚氰胺为脱水成炭催化剂、
成炭剂和发泡剂，组成P—C—N阻燃体系，并根据现有技术资料[11-14]，按原料比3．34：1：1和7．5：5：3优化设计了2个配方，考察了相应涂层的防火性能。
结果发现，前者配比的涂层防火性能较好。
分别选取了德国克莱恩(涂料SF-1)、杭州阻燃剂厂(涂料SF-2)、青岛海大(涂料SF-4)等3家厂家的聚磷酸铵原料来配制
防火涂料，涂层的小板燃烧法测试结果见表3。
由表3可见，无论
是防火时间还是发泡高度，SF-1都要明显好于SF-2和SF-4。
所以
不同厂家生产的聚磷酸铵对涂料的影响较大。
表 3 SF-1、S F-2和SF-4的厚度、防火时间和发泡高度
本实验窒也比较了发泡剂三聚氰胺和双氰胺的防火性能效果。
实验表明，无论是防火时间还是发泡高度，三聚氰胺的性能要好于双氰胺。
4复合防火层的性能
前述通过配方优化获得的防火涂料虽然具有较好的防火时间，高温基材附着力也非常好，但是当正火温度升至l 000 ℃以上时，炭层表面会变成白色疏松，鼓风时易被吹开，使钢材露出，以致内部温度急剧上升。
为了解决以上问题，自主开发了无机防火面漆，涂覆在防火涂料表面，构成复合防火涂层。
其与单层防火涂层(即未涂覆无机防火面漆)的防火性能比较见表5。
虽然两者防火时间相差不大，但是在小板燃烧试验过程中，复合防火涂层表面形成了一层致密的保护层，炭层在整个测试过程中始终没有被吹开；相比之下，没有涂面漆的涂层在试验结束时部分被吹开，所以复合涂层应该具有较好的防火抗风性能，可大大拓宽超薄钢结构防火涂料的适用范围。
将上述研制的防火涂料送国家防火建筑材料质量监督检验中心检验。
结果表明，该防火涂料在涂层厚度1．5 nllTI(含防锈漆厚度0．08 mm)时耐火性能试验时间为96 min，符合规定的耐火时间要求，其余各项技术指标均为合格。
