电气控制与PLC(B卷)
广东科学技术职业学院（广东省科技干部学院）试卷
广东科学技术职业学院机械与电子系
200 8 －200 9 学年第2 学期期末
电气控制与PLC 试题B
(考试班级：06电信1/2）
（时间：120 分钟 ｜ 满分：100 分）
一.判断题(每题1分共6分)
1.PLC 中EPPROM 会掉电失去信息( )
2.PLC 与变频器通信是有协议通信( )
3 ..PLC 中一个定时器最小定时间隔是1ms( ) 4.PLC 与PLC 通信是主从结构( )
5.PLC 与负裁之间数据传送是并行传送( )
6.PLC(M)单元与各模块共用一个CPU( ).
一. 填空题(每空1分.共34分
1. PLC 执行程序分为___________________._____________________,_____________________.
2. PLC 输出类型有______________ __________________ ________________________.
3. D8120是指___________________________________________________________________/
4. BCD 码______________________________ BIN 码________________________________.
5. PLC 有________________ ________________ ____________ _________________操作数.
6. HE 在K4Y6中的按权展开式____________________________________________________.
7. 步进梯形图中不能使用_________________________指令.
8. 输入继电器编号X7---X15共表示_____________________________________触点.
9. PLC 的继电器输出型可能驱动_______________________,______________________负裁/
10. T246--T255是__________________________________________定时器.用__________指令清零.
而T0-----T245是________________________清零/
11. 拨码开关输出为_________________码.首先将其变为_____________________.才可编程. 12. 对于PLC(M)单元的输入信号规定为___________________量.模拟信号须从___________ 模块输入.
12 .32位计数器除具有增减功能外.还有___________________________功能.
13.PLC 与变频器通信,其中变频器站号为11,其ASCII 码是_________和___________________/ 14.FX2nc —4AD 模块,其ID 号是___________________4AD —PT 的ID 号________________. 15.D8015含义_________________________.M8011含义_____________________________. 16.模块中存储地址是___________________.M 单元的存储地址是________________________ 两者硬件连接须连接_______________________________________________________.
---------------------------------------------------------------密------------------------------------封-------------------------------------线----------------------------------------
班内序号
考生姓名
学号 班级 试室号
注
意：密封线内不要答题
密封线外不要写姓名、学号、班级、违者试卷作零分处理
出卷教师：吴伟 第1页（共*页）
三.编程题
1.用SFTL指令编写三相六拍步进电机控制.要求正转/反转和循环(15分)
2.编写打开FX2n—4AD—PT模块程序.模块号为0.将CH3 设为电压通道.CH2设为-20---20mA CH1设为4—20mA. 将CH4关闭(15分)
3用触点比较指令编写炉温控制程序.当前值D1由 0#FX2nc--4AD模块采集.每2s采集一次.上限值置D0.下限值置D2.当D1大于D0加热器停止.当D1小于D2加热器工作.(15分)
---------------------------------------------------------------密------------------------------------封-------------------------------------线----------------------------------------
注意：密封线内不要答题
密封线外不要写姓名、学号、班级、违者试卷作零分处理
第4页（共*页）
四.绘图题(15分)
画出PLC(M)单元与FX2n —4AD —PT 模块和FX2n —2DA 模块及变频器(A700)之间控制电机转速连线图.要求模拟输入CH1/CH2为电压通道.模拟输出为电流输出(15分)
---------------------------------------------------------------密------------------------------------封-------------------------------------线----------------------------------------
注
意：密封线内不要答题
密封线外不要写姓名、学号、班级、违者试卷作零分处理。
电气控制PLC考试题(附参考答案)
电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

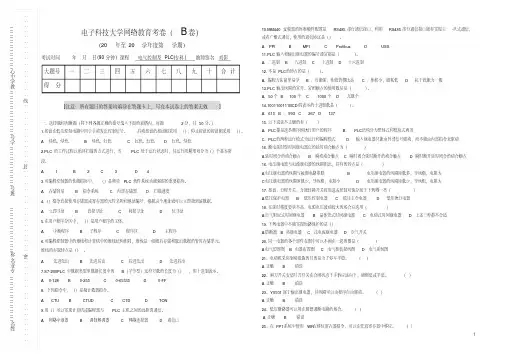

(最新)《电气控制及PLC》综合自测题B(试卷及答案)
USS
A．二进制 B ．八进制 C ．十进制 D ．十六进制
12. 不是 PLC的特点的是（ ）。
A．编程方法简单易学 B ．功能强，性能价格比高 C ．体积小，能耗低 D ．抗干扰能力一般
13.PLC 输出线圈的常开、常闭触点的使用数量是（
）。
A． 50 个 B ． 100 个 C ． 1000 个 D ．无数个
（ 2 分）
三、计算题及设计题（共 40 分） 1. 简化图所示控制电路。 （ 10 分）
2. 试设计电器控制线路，要求：第一台电动机启动
10s 后，第二台电动机自动启动，运行
…
…
_________________
… … … … … …
…
…
心…
中…
学…
__________________教
…
… 线 …
…
…
… …
号…
________________学
… … … … … 封 … …
…
号… 班…
…
__________________
… …
… … … … … … …
称密
名…
业 专
19. 下列电器中不能实现短路保护的是（）
A 熔断器 B 热继电器 C 过电流继电器 D 空气开关
20. 同一电器的各个部件在图中可以不画在一起的图是（
）
A 电气原理图 B 电器布置图 C 电气按装接线图 D 电气系统图
21、电动机采用制动措施的目的是为了停车平稳。 （ ）
A 正确 B 错误
22、闸刀开关安装时刀开关在合闸状态下手柄应该向下，能倒装或平装。
14.1001100111BCD 码表示的十进制数是（
(完整版)电气控制与PLC试题及部分答案缩减版
《电气及PLC控制技术》试题库一、选择题（）1．世界上第一台可编程序控制器PDP-4是 在1969年研制出来的。
A. 美国B. 德国C. 日本D. 中国（）2．工业级模拟量,哪一种更容易受干扰.（ ）A.uA级B.mA级C.A级D.10A级（）3．PLC的各种系统参数、I/O映像等参数存放到PLC的 中。
A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM（）4．PLC的CPU与现场I/O装置的设备通信的桥梁是 。
A. I模块B. O模块C. I/O模块D. 外设接口（）5．PLC的输出方式为晶体管型时，它适用于哪种负载。
（ ）A.感性B.交流C.直流D.交直流（）6．下列对PLC软继电器的描述正确的是：（ ）A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样D.以上说法都不正确（）7．AN指令的作用是：（ ）A.用于单个常闭触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常开触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接（）8．PLC一般采用_________与现场输入信号相连。
（ ）A.光电耦合电路；B.可控硅电路；C.晶体管电路；D.继电器（）9．为了拓宽输入电压范围，提高电源的效率和抗干扰能力，PLC的内部电源一般采用 。
A. 并联稳压电源B. 串联稳压电源C. 锂电池D. 开关稳压电源（）10．S7-300/400 PLC的电源模块为背板总线提供的电压是 。
A. DC5VB. +DC12VC. –DC12VD. DC24V（）11．下列不属于PLC的特点的是。
A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大D. 编程简单、易学（）12．可编程序控制器自检结果首先反映在各单元面板上的( )上。
A.七段码指示灯B.LED指示灯C.信号灯D.指针（）13．总体检测时检查运行指示灯是否亮。
电气控制和PLC应用试题和参考答案
电气控制和PLC使用测试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈和铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小和气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈和负载（ B ）。
线圈匝数（ A ），导线( B )。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （和）、ANI （和非）、OR （“或”）、 ORI （“或非”）、ANB （块“和”）、ORB （块“或”）电气控制和PLC使用测试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
电气控制及PLC试题及答案
电气控制及PLC试题及答案一、选择题：（每小题2分，2×10＝20分）1. 中小容量异步电动机的过载保护一般采用。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器2. 交流接触器是利用配合动作的一种自动控制电器。
（A）电动力与弹簧弹力（B）外施压力与弹簧弹力（C）电磁力与空气阻尼力（D）电磁力与弹簧弹力3. 在电动机的连续运转控制中，其控制关键是。
（A）自锁触点（B）互锁触点（C）复合按钮（D）机械联锁4. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的起动。
（A）降压（B）升压（C）增大电流（D）减小阻抗5. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到。
（A）制动电阻（B）中间继电器（C）直流电源（D）速度继电器6.下列不属于主令电器的是。
（A）按钮（B）主令控制器（C）刀开关（D）凸轮控制器7.利用CX_Programmer新建文件时，设备类型应设置为。
（A）CPM2* （B）CPM2*-s*（C）CPM1A （D）CPM2A8.下列指令中，用于两个位的逻辑“或”操作的是。
（A）LD指令（B）AND指令（C）OR指令（D）ORLD指令9.PLC最重要的一项技术指标是。
（A）I/O点数（B）存储容量（C）扫描速度（D）编程语言10.当IL前面的状态为OFF时，位于IL和ILC程序段之间的计数器状态为。
（A）不变（B）复位（C）ON （D）OFF二、填空题：（每空1分，1×20＝20分）1. 点动控制要变为长动控制，需在启动按钮上加上环节。
2. 按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
3. 电气控制系统图一般有三种，即、、。
4. “”符号为。
5．继电器的线圈断电时，其常开触点，常闭触点。
6．熔断器广泛用于供电线路和电气设备的保护。
7．当IL的条件时，IL与ILC之间程序被正常执行。
8．定时器TIM指令的定时精度为，其设定值SV可以是，也可以是。
11自动化专业《电气控制与PLC应用》B卷
试题第1页（共4页） 试题第2页（共4页）○—○—○—○—○—○—密封线内不要答题兰州理工大学2012—2013年学年度第二学期期末考试 自动化专业《电气控制与PLC 应用》试题（B 卷）一、填空题（每空2分，共20分）3、按国标规定，“停止”按钮必须是 色，“启动”按钮必须是 色。
4、可编程序控制器的工作过程包括 、 和 三个阶段。
二、判断题（每小题2分，共20分）（ ）1、PLC 的输出继电器由输出设备驱动。
（ ）2、在反接控制线路中，必须采用以时间为变化参量进行控制。
（ ）3、TON 的启动输入端IN 由“1”变“0”时定时器并不复位而是保持原值（ ）4、点动是指按下按钮时，电动机转动工作；松开按钮时，电动机停止工作。
（ ）5、可编程序控制器内各继电器的触点使用次数是无限的。
（ ）6、实现同一控制任务的PLC 应用程序是唯一的。
（ ）7、内存容量是指可编程序控制器内系统程序的存储容量。
（ ）8、PLC 调试时，不能带电插拔编程器和电缆。
（ ）9、失压保护的目的是防止电压恢复时电动机自起动。
（ ）10、梯形图中的触点既可以并联也可以串联。
三、问答题（每小题5分，共15分）1、 电动机的起动电流很大，当电动机起动时，热继电器是否会动作？为什么？2、什么是可编程控制器的扫描周期？3、在接触器正反转控制电路中，若正、反向控制的接触器同时通电，会发生 什么现象？试题第3页（共4页） 试题第4页（共4页）密封线内不要答题四、语句表、梯形图相互转换题（共20分）1、语句表转换成梯形图：（10分）2、梯形图转换成语句表：（10分）I0.3PI0.3NM1.5（）M3.2（ ）I0.7I0.4M0.3（ ）NOT五、分析题（10分）按图示时序图设计梯形图并画出I/O 接线图。
（10分）六、设计题（15分）用PLC 设计两台交流电机相隔5秒顺序起动同时停止的控制线路。
要求：（1） 画出主电路；（2）画出PLC 的I/O 接线图；（3）编梯形图；（4）写出语句表。
电气控制PLC题库+答案
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
电气控制及PLC试题库及答案
第一章PLC的硬件与工作原理5、手持式编程器可以为PLC编写语句表方式的程序。
6、PLC一般能（能，不能）为外部传感器提供24V直流电源。
7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。
8、PLC的软件系统可分为系统程序和用户程序两大部分。
10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。
11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。
二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（ C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（ C）A、24-220VACB、220-380VACC、DC24VD、86-26420VAC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。
电气控制技术与PLC(复习题目和答案
电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。
A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。
A、B、C、D、5、延时断开常闭触点的图形符号是( B )。
A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。
A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。
A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。
A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。
A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。
2、熔断器是由和熔管两部分组成的。
3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。
7、热继电器是利用来工作的电器。
8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。
电气控制与PLC考试试卷答案
电气控制与PLC试卷一、填空题将正确答案填入下列空白处,每题1分,共10分1、工作在交流电压 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期保护.5、熔断器主要由熔体、座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和两大部分组成;10、PLC常用的编程语言有：、布尔助记符和高级语言二、选择题下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共20分1、电磁机构中,吸引线圈的作用是：A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接三、判断题下面各题正确的在括号内划√,错误的在括号内划×,每题2分,共20分1、电磁机构由吸引线圈、铁心、衔铁等几部分组成;2、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环;3、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用;4、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;5、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸;6、PLC的输出继电器的线圈只能由程序驱动;7、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定;8、PLC的所有软继电器都是既有线圈又有触点;9、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方;10、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ;四、问答题每题10分,共30分1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;得分评卷人五、分析题 10分下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;得分评卷人六、综合题10分利用定时器和计数器实现200s延时电路;试题三答案试题3答案一．填空题;每题1分,共10分1、1200V2、吸引线圈3、主触点4、过载5、熔断管6、脱扣器7、星形—三角形Y—△8、中央处理器9、用户程序10、梯形图二、选择题;每题2分,共20分1、A 2、B 3、B 4、B 5、C 6、D 7、A 8、A 9、C10、D三、判断题;每题2分,共20分1、√2、X3、X4、√5、√6、√7、X8、X9、X 10、√四、问答题;每题10分,共40分1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、3、共5处错误,分别见下图A、B、C、D、E处答对一条得2分五、分析题;答对一条得2分1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障;六、。
