xx机械厂降压变电所的电气设计说明
XX机械厂降压变电所电气的设计内容
定期巡检与维护
定期对保护装置进行巡检和维护，确保其处 于良好工作状态。
故障记录与分析
详细记录装置动作情况和故障原因，为故障 分析和处理提供依据。
培训与技能提升
加强运维人员的技能培训和知识更新，提高 故障处理能力和效率。
06 接地防雷及照明系统设计
接地系统设计要求
01
接地电阻
接地系统的接地电阻应满足规范 要求，保证设备正常运行和人员 安全。
运算曲线法
利用运算曲线法进行短路电流计算，根据系统接线方式和元件参数 ，查找对应的运算曲线，得到短路电流值。
计算机辅助计算
采用计算机辅助软件进行短路电流计算，提高计算精度和效率。
关键设备参数确定
1 2
变压器参数
确定变压器的额定容量、额定电压、短路阻抗等 关键参数，为短路电流计算提供依据。
电缆参数
根据电缆的型号、规格和长度等参数，计算电缆 的阻抗和电容，进而得到电缆的短路电流值。
机械厂内含有大量机电设备，其总容 量大且负荷特性复杂，需要稳定的电 力供应。
能源利用效率
随着能源价格的上涨，提高能源利用 效率已成为机械厂亟待解决的问题。
现有供电系统状况
机械厂原有供电系统可能已不能满足 当前生产需求，存在设备老化、容量 不足等问题。
降压变电所变电所的建设旨在为 机械厂提供稳定、可靠的 电力供应，保障生产线的 连续运行。
XX机械厂降压变电所电气的设计 内容
汇报人：XX 20XX-01-28
目 录
• 设计背景与目标 • 变电所选址与布局规划 • 电气主接线方案设计 • 短路电流计算与设备选择 • 继电保护与自动装置配置 • 接地防雷及照明系统设计 • 总结回顾与未来展望
01 设计背景与目标
某机械厂降压变电所电气的电气设计
前言本设计为课程设计，为了让大家有机会亲自体验供配电系统设计的过程而设置，以某机械厂的降压变电所的电气设计为例，完成了整个供配电系统的基本设计，本说明书由7章内容组成，涵盖了供配电系统设计的基本内容。
完成本说明书的设计过程中，我们小组的同学相互讨论，查阅了相关资料, 了解了供配电系统设计的相关规范，并按照规范设计了本系统，包含了负荷计算、变电所位置选择、短路计算、高低压相关器件选择、继电保护正定计算及防雷保护等相关设计内容。
本说明书的设计，重点在于让我们体验了供配电系统设计的全程操作，并对供配电系统设计有了系统的认识，对我们而言是一种新的体验，通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为未来的工作奠定坚实的基础。
在完成本次设计过程中，得到了老师及同学们的热情指导支持，谨在此表示由衷的感谢！项目组成员：（签字）期:总页数：22页1、负荷计算和无功功率补偿 (1)1.1、负荷计算 (1)1.2、无功功率补偿 (3)2、变电所位置和型式的选择 (4)3、变电所主变压器的选择 (5)3.1、负荷分级及供电电源 (5)3.2、电力变压器选择 (5)3.3、变电所主接线电气设计 (5)4、短路电流计算与高低压电器选择 (8)4.1、短路电流计算 (8)4.2、高低压电㈱选择 (11)5、变电所电线电缆的选择 (12)5.1、高压进线和引入电缆的选择 (12)5.2、变电所母线选择 (13)5.3、低压出线电缆选择 (13)6、变电所继电保护的整定 (17)6.1、电源进线继电保护整定计算 (17)6.2、变压器继电保护整定计算 (18)7、防雷保护和接地装置的设计 (19)7.1、直接防雷保护 (19)7.2、雷电侵入波的防护 (19)参考文献 (20)附录A图纸 (21)附录B评分标准及得分............................................. 错误!未定义书签。
某机械厂降压变电所电气设计
某机械厂降压变电所电气设计一、设计要求：1.变电所的功率6000KVA，负荷主要为机械厂的设备；2.变电所的主要电气设备包括主变压器、低压开关柜、配电室等；3.变电所应具备稳定可靠的供电能力，满足机械厂的用电需求；4.设计应符合相关电气安全规范和标准。
二、设计方案：1.主变压器：根据题设条件，主变压器的额定功率为6000KVA。
选用三相油浸式变压器，额定电压为10kV/0.4kV。
变压器的绕组应选用C级绝缘材料，以保证变压器的可靠性和耐久性。
变压器还应配备绝缘油温控制装置、油温表、避雷器等保护设备，以确保变压器的安全运行。
2.低压开关柜：低压开关柜是变电所的重要组成部分，主要用于供电和配电控制。
选用三相交流380V低压开关柜，额定电流根据机械厂的负荷需求确定。
低压开关柜的主要配电设备包括断路器、接触器、过载保护器等。
开关柜还应配备漏电保护器、短路保护装置等安全设备，以确保供电过程中的安全性。
3.配电室：配电室是变电所的重要组成部分，主要用于对电力进行配电控制。
配电室的主要设备包括配电柜、电流互感器、电能仪表等。
配电室的电缆布线应合理，防火性能要符合相关标准要求，以确保供电过程中的安全性。
配电室还应配备消防器材，以确保供电过程中的安全性。
4.接地系统：接地系统是变电所电气设计的重要组成部分，用于确保供电过程中的安全性。
设计中应设置地网以确保设备和人员的安全。
地网的设计应根据地质条件和相关规范确定，地网的接地电阻要符合相关标准要求。
地网还应与设备的金属外壳、框架等导电部分连接，以确保设备的安全运行。
5.照明系统：变电所的照明系统是为了提供工作环境的照明，确保工作人员的安全。
设计中应选用高效节能的照明设备，并合理设置灯具位置，保证照明光线的均匀性和良好的照明效果。
照明系统还应具备防爆、防水等安全特性，以确保供电过程中的安全性。
三、安全措施：为确保供电过程中的安全，设计中应采取以下安全措施：1.设备选择应符合相关国家标准和规范；2.电气设备布局合理，各设备之间保持安全距离；3.设备的维护保养应定期进行，确保设备的正常运行；4.设置明显的安全警示标志，提醒人员注意安全；5.加强人员的电气安全培训，提高人员的安全意识。
机械厂降压变电所的电气设计概述
机械厂降压变电所的电气设计概述机械厂降压变电所是一个重要的电力设施，在机械制造业中起着关键作用。
它主要用于将高压输电线路变成适合机械厂使用的低压供电。
因此，机械厂降压变电所的电气设计至关重要。
本文将对机械厂降压变电所的电气设计进行概述，从而更好地了解这一设施。
机械厂降压变电所的电气设计要考虑以下因素：1.供电负荷：供电负荷是设计机械厂降压变电所的关键因素之一。
设计师需要根据机械厂的总用电负载、功率因数、容载比等因素来确定变压器容量、柜体配置和配电系统的参数。
这些参数包括输入线路的额定电压、额定电流和配电柜的额定电压等。
需要适配不同的负载类型以保障机械厂正常用电。
2.可靠性要求：机械厂降压变电所对电力的要求非常高，对电力质量的要求也更高。
故电气设计需要满足高可靠性和稳定性的要求。
例如，设计师需要选择高品质的电力设备和保护装置，并进行计算和确认以保证设备的可靠性和完整性。
3.电缆接头：每个机械厂降压变电所都有大量的电缆和电缆接头。
这些接头在电气系统的可靠性和安全性中发挥着十分重要的作用。
因此，电气设计需要设计合理的电缆通道以及合适的电缆接头，以确保电缆的安全和可靠的传输。
4.电缆敷设和铺设：机械厂降压变电所的电缆敷设和铺设必须尽可能的简洁，使得整体设备间接线路混乱程度最小，以获得最节省成本和最有效的空间利用。
同时，电缆敷设和铺设要达到最小的电磁干扰、保证传输质量和可靠性。
5.监测、保护和控制系统：监测、保护和控制系统是机械厂降压变电所的重要组成部分。
这个系统需要保证整个机械厂降压变电所的稳定、可靠运行。
故这个系统的设计和运行必须满足各个环节的要求，例如电力监测、故障保护、并机控制和安全保护等。
6.环境和安全要求：机械厂降压变电所的工作环境复杂、危险，设计师必须在设计中考虑环境和安全因素。
例如消防设施、通风设备等安全设施和行人通道、隔离与绝缘等环境设施，旨在确保工作环境良好，并达到安全，健康和生产效率的要求。
XX机械厂降压变电所的电气设计内容

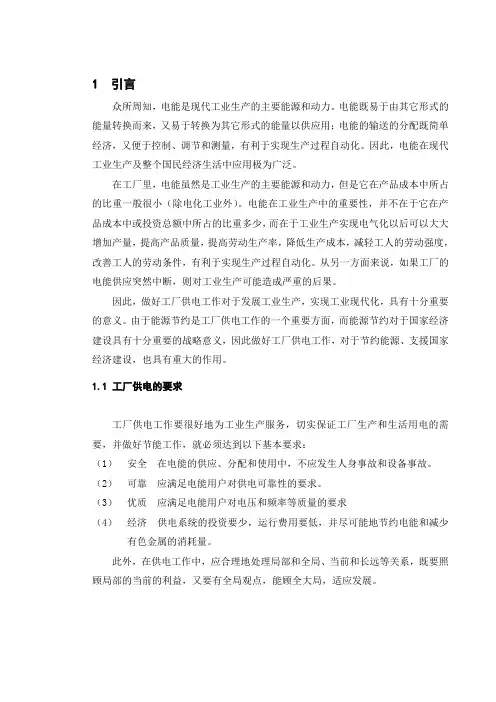

1 引言众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
1.1 工厂供电的要求工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
1.2 工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；（2）安全可靠、先进合理；（3）近期为主、考虑发展；（4）全局出发、统筹兼顾。
电气工程某机械厂降压变电所设计说明
电气工程某机械厂降压变电所设计说明设计说明书一、项目背景根据机械厂电气设备容量不断扩大，现有的变电站的供电能力已经不能满足厂区的需求，因此需要设计建设一座降压变电所。
该变电所的主要功能是将主变电所输送过来的高压电能降压为适用于厂区各个电气设备的低压电能。
二、设计目标1.供电可靠性：确保供电的稳定性，提高设备运行的可靠性。
2.安全性：确保变电所的安全运行，防止事故发生。
3.经济性：合理设计变电所设备，使其能够满足厂区的需求，并且具有经济效益。
4.可扩展性：设计变电所时要考虑未来的扩展需求，预留一定的空间和设备接口。
三、设计内容1.变压器选择：根据厂区的负荷需求和输电线路的参数，选择合适的变压器进行降压。
2.GIS设计：采用GIS（气体绝缘开关）设计，提高设备的安全性和可靠性，减少占地面积。
3.保护装置设计：设计合理的保护装置，包括过电流保护、短路保护、过负荷保护等，确保设备的安全运行。
4.自动化系统设计：引入自动化系统，实现对变电所设备的远程监控和控制，提高运维效率。
5.接地系统设计：设计合理的接地系统，确保设备的可靠接地，减少雷击的危害。
6.防雷设计：根据变电所的环境条件和设备要求，设计合理的防雷装置，提高设备的防雷能力。
7.辅助系统设计：设计变电所的辅助系统，包括通风系统、照明系统、消防系统等，确保设备的正常运行并保障工作人员的安全。
四、设计步骤1.收集数据：收集厂区的负荷需求、电气设备参数、输电线路参数等数据。
2.方案设计：根据数据分析得出合理的设计方案，包括变压器容量选择、设备布置、保护装置设计等。
3.详细设计：对各个设备进行详细设计，包括电气原理图、接线图、机械布置图等。
4.配电线路设计：设计变电所内的低压配电线路，确保供电的合理性和可靠性。
5.施工图纸编制：根据设计结果编制施工图纸，包括设备安装图、接线图、管道布置图等。
6.设备采购：根据设计需求，选择合适的设备进行采购，保证设备的品质和供货周期。
机械厂降压变电所电气设计
机械厂降压变电所电气设计1. 引言降压变电所作为机械厂的重要电力设施，承担着将高压电能转换为适合机械设备使用的低压电能的任务。
本文旨在介绍机械厂降压变电所的电气设计，包括主要设备、接线方式、保护措施等方面的内容。
2. 设备选择与布置2.1 主变压器主变压器是降压变电所的重要设备，其主要功能是将高压电能转换为低压电能。
在选择主变压器时，需要考虑机械厂负荷的需求和电能质量要求。
通常情况下，主变压器的额定容量应略大于机械厂负荷的峰值，以确保供电的稳定性。
主变压器的布置应考虑安全性和便利性，通常选择在变电所的高压侧与低压侧接线方便的位置进行布置。
2.2 开关设备降压变电所的开关设备主要包括高压侧的断路器和低压侧的隔离开关。
断路器用于在发生故障时切断电路，隔离开关用于将主变压器与低压配电系统隔离。
在选择开关设备时，需要考虑其额定电流和断开能力，以满足机械厂的负荷需求与故障切除能力。
2.3 自动化控制系统降压变电所的自动化控制系统用于监测和控制变电所的运行状态。
主要包括远动控制装置、测量与保护装置等。
远动控制装置能实现对变电所的遥控操作，测量与保护装置能实时监测变电所的电流、电压等参数，并在故障发生时及时切除电路。
3. 接线方式降压变电所的接线方式通常分为两种：非开关接线和开关接线。
3.1 非开关接线非开关接线方式适用于变电所负荷较小且变动性不大的情况。
高压侧通过电路提供给主变压器，主变压器通过低压侧电缆连接到机械厂的低压配电系统。
3.2 开关接线开关接线方式适用于变电所负荷较大且变动性较大的情况。
高压侧通过断路器提供给主变压器，主变压器通过隔离开关与机械厂的低压配电系统相连。
开关接线方式具有较高的灵活性和可靠性，能够满足机械厂负荷的变动和重分布的需求。
4. 保护措施4.1 过流保护降压变电所的过流保护系统能够在发生过载或短路时及时切除电路，以避免设备损坏和事故发生。
过流保护系统一般由电流互感器、保护继电器和断路器组成。
某机械厂降压变电所电气设计
某机械厂降压变电所电气设计1. 引言本文档是关于某机械厂降压变电所电气设计的详细说明。
降压变电所是机械厂电力系统的重要组成部分，负责将高压电流转换为适用于机械设备使用的低压电流。
本文档将介绍降压变电所的电气设计要求、设计流程、主要设备及其选型等内容。
2. 设计要求2.1 电源接入方式降压变电所的电源接入方式一般分为两种：直接接入变电站和通过配电变压器接入变电站。
根据某机械厂的实际情况，选择适合的电源接入方式，确保供电的可靠性和稳定性。
2.2 降压变电设备容量根据某机械厂的用电负荷需求，确定降压变电所的设备容量。
考虑到未来的扩展需求，建议留有一定的余量，以便后续增加负荷时不需更换或增加设备。
2.3 电气设备安装布局根据厂区的实际布局和安全要求，确定降压变电所的电气设备的安装布局。
保证设备之间的合理距离，便于运行和维护。
3. 设计流程3.1 方案设计根据电源接入方式和设备容量要求，设计降压变电所的初步方案。
考虑到降压变电所的安全性和可靠性，建议采用双路供电方案，以确保在一路电源故障时仍能正常供电。
3.2 设备选型根据初步方案确定的设备容量，选择合适的降压变电设备。
要考虑设备的质量和性能，确保其稳定运行和长寿命。
3.3 系统设计根据设备选型结果，进行降压变电所的系统设计。
设计系统的电缆和配电线路，确保其满足负荷需求，并且具备合适的安全保护机制。
3.4 施工图纸根据系统设计结果，绘制降压变电所的施工图纸。
图纸应包括设备布局、电缆线路、接地系统等详细信息，以便施工人员进行准确的安装和调试。
4. 主要设备及其选型4.1 变压器降压变电所的核心设备为变压器，用于将高压电流降压为适用于机械设备使用的低压电流。
变压器的选型应考虑负载容量、绝缘等级、效率等因素。
4.2 开关柜开关柜用于控制和保护降压变电所的电路。
根据需求选择合适的开关柜，应考虑其负载容量、保护功能、操作方式等因素。
4.3 电缆和配电线路电缆和配电线路是降压变电所的输电通道，负责将电能传输到各个用电设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 引言工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全: 在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠: 应满足电能用户对供电可靠性的要求。
（3）优质: 应满足电能用户对电压和频率等质量的要求（4）经济: 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
2 负荷计算和无功功率补偿2．1 负荷计算的目的和方法（1）求计算负荷，是选择确定建筑物报装容量、变压器容量的依据；（2）求计算电流，是选择缆线和开关设备的依据；（3）求有功计算负荷和无功计算负荷，是确定静电电容器容量的依据。
（4）需要系数法——用设备功率乘以需要系数和同时系数，直接求出计算负荷。
用于设备数量多，容量差别不大的工程计算，尤其适用于配、变电所和干线的负荷计算。
（5）利用系数法——采用利用系数求出最大负荷区间的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数，得出计算负荷。
适用于各种围的负荷计算，但计算过程稍繁。
表2.1 机械厂负荷计算表2．2 无功功率补偿由表2.1可知，该厂380V 侧最大负荷是的功率因数只有0.75.而供电部门要求该厂10KV 进线侧最大负荷是功率因数不应该低于0.92。
考虑到主变压器的无功损耗远大于有功损耗，因此380V 侧最大负荷是功率因素应稍大于0.92，暂取0.93来计算380V 侧所需无功功率补偿容量：var 5.447var )]93.0tan(arccos )75.0s [tan(arcco 30k k P Q c =-= 按照上述条件，故选BWF0.4-14-1/3型电容器，所需电容器的个数为9.31145.447/=÷==c c q Q n ，取n=32,实际补偿容量为：var 4483214k Q C =⨯=因此无功补偿后工厂380V 侧和10KV 侧的负荷计算如表2.2所示。
表2.2 无功补偿后工厂的计算的负荷3 变电所位置和型式的选择变电所的位置应尽量接近工厂的负荷中心.工厂的负荷中心按负荷功率矩法来确定.即在工厂平面图的下边和左侧,任作一直角坐标的X轴和Y轴,测出各车间和宿舍区负荷点的坐标位置,例如P1(x1,y1) 、P2(x2,y2) 、P3(x3,y3)等.而工厂的负荷中心设在P(x,y),P为P1+P2+P3+…=∑Pi.iii321332211P)xP(PPPxPxPxPx∑∑=++++=⋯⋯iii321332211P)yP(PPPyPyPyPy∑∑=++++=⋯⋯图3.1 机械厂总平面图按比例K在工厂平面图中测出各车间和宿舍区负荷点的坐标位置表3.1所示。
表3.1各车间和宿舍区负荷点的坐标位置坐标轴 1 2 3 4 5 6 7 8 9 10 生活区X(㎝) 2.3 2.3 2.3 4.7 4.7 4.7 4.7 9.2 8.42 7.2 10.45 Y(㎝) 5.5 3.8 2.1 7.23 5.5 3.8 2.15 5.1 4.1 2.5 7.8由计算结果可知，x=6.82， y=5.47工厂的负荷中心在5号厂房的东面考虑的方便进出线及周围环境情况，决定在5号厂房的东侧紧靠厂房修建工厂变电所，其型式为附设式。
4 变电所主变压器的选择和主结线方案的选择4．1 变电所主变压器的选择根据工厂的负荷性质和电源情况，工厂变电所的主变压器考虑有下列两种可供选择的方案：1 装设一台主变压器型式采用S9型，而容量根据式.30N T S S ≥，选1000kvar>973.9，即选一台S9-1000/10型低损耗配电变压器。
至于工厂二级负荷所需的备用电源，考虑由与邻近单位相联的高压联络线来承担。
2 装设两台主变压器型号亦采用S9，而每台变压器容量按式i iip yy p=∑∑和式().3012N T S S +≥选择，即KVA KVA S NT )681584(4.973)7.06.0(-=⨯-≈,且KVA S S II T N 7.3321.734.1282.13130.=++=≥）（因此选两台S9-800/10型低损耗配电变压器。
工厂二级负荷所需的备用电源亦由与邻近单位相联的高压联络线来承担。
主变压器的联结组均采用Yyn0。
3 变电所主接线方案的选择按上面的两种主接线方式可以设计下面两种主接线方案（1）装设一台主变压器的主接线方案如图11-5所示（2）装设两台主变压器的主接线方案如图11-6所示4．2 两种主结线方案的技术经济比较表4.1 两种主接线方案的比较比较项目装设一台主变的方案装设两台主变的方案技术指标供电安全性满足要求满足要求供电可靠性基本满足要求满足要求供电质量由于一台主变，电压损耗较大由于两台主变并列，电压损耗小灵活方便性只一台主变，灵活性稍差由于有两台主变，灵活性较好扩建适应性稍差一些更好一些从表4.1可以看出，按技术指标，装设两台主变的主接线方案略优于装设一台主变的主接线方案，但按经济指标，则装设一台主变的方案优于装设两台主变的方案，因此决定采用装设两台主变的方案。
（说明：如果工厂负荷近期可有较大增长的话，则宜采用装设两台主变的方案。
）5 短路电流的计算5．1 绘制计算电路如图5-1本厂的供电系统采用两路电源供线，一路为距本厂9km的变电站经LJ-95架空线，该干线首段所装高压断路器的断流容量为400MV A；一路为邻厂高压联络线。
下面计算本厂变电所高压10kV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。
图5.1 短路计算电路5．2 确定短路计算基准值设100d S MVA =， 1.05d c N U U U ==，即高压侧110.5d U kV =，低压侧20.4d U kV =，则 11 5.53310.5d d d I kA U kV ===⨯ 22144330.4d d d I kA U kV===⨯ 5．3 计算短路电路中各元件的电抗标幺值（1）电力系统 已知400oc S MVA =，故11004000.25X MVA MVA *== （2）架空线路 查表得LJ-95的km /36.00Ω=X ，而线路长9km ，故0.35.10100)936.0(2)(*2=⨯Ω⨯=KV MVA X （3）电力变压器 查表得z U %=4.5，故6.5k 8001001005.4*3=⨯=VAMVAX 因此绘短路计算等效电路如图5.2所示。
图5.2 等效电路 5．4 10KV 侧三相短路电流和短路容量（1）总电抗标幺值25.30.325.0*2*1*)1k (=+=+=-∑X X X（2）三相短路电流周期分量有效值A AX I I k d k k 69.125.3k 5.5*)1(131===-∑-）（ （3）其他短路电流kA I I I 69.1(3))1(k )3()3(''===-∞ kA kA I 3.469.155.255.2i )3(''(3)sh =⨯== kA kA I 6.269.151.151.1I )3(''(3)sh =⨯==（4）三相短路容量MVA MVAX S S d8.3025.3100*)1k 31k ===-∑-（）（ 5．5 380KV 侧三相短路电流和短路容量（1）总电抗标幺值05.66.56.56.56.50.325.0*3*2*1*)2k (=+⨯++=++=-∑X X X X（2）三相短路电流周期分量有效值A AX I I k k k 8.2305.644k 1*)2(2d 32===-∑-）（ （3）其他短路电流kA I I I 8.23(3))2(k )3()3(''===-∞kA kA I 8.438.2384.184.1i )3(''(3)sh =⨯== kA kA I 9.258.2309.109.1I )3(''(3)sh =⨯==（4）三相短路容量MVA MVAX S S d5.1605.6100*)2k 32k ===-∑-（）（ 以上计算结果综合如表5.1表5.1 短路的计算结果6 变电所一次设备的选择校验6．1 10kV 侧一次设备的选择校验表6.1 10kV 侧一次设备的选择校验512表中所选一次设备均满足要求。
6．2 380V侧一次设备的选择校验表6.2 380V侧一次设备的选择校验6．3 高低压母线的选择参照表得，10kV母线选LMY-3（404⨯），即母线尺寸为40mm4mm⨯；380V母线选LMY-3(12010)806⨯+⨯,即母线尺寸为12010mm mm ⨯，而中性线母线尺寸为806mm mm ⨯。
7 变电所进出线以及邻近单位联络线的选择7．1 10kV 高压进线和引入电缆的选择（1）10kV 高压进线的选择校验：采用LJ 型铝绞线架空敷设，接往10kV 公用干线。
1)按发热条件选择由A I I T N 7.57130==⋅及室外环境温度30℃，查表得，初选LJ-16，其35℃时的3093.5al I A I =>满足发热条件。
2）校验机械强度：查表得，最小允许截面2min 35A mm =，因此按发热条件选择的LJ-16不满足机械强度要求，故改选LJ-35。
由于此线路很短，不需校验电压损耗。
