通讯UPS不间断电源计算(带自动计算公式)
UPS不间断电源计算方法
前言我们配置UPS的时候，到底怎么算功率呢？看完此文配置UPS对你来说小菜一碟了。
正文UPS的选择已经成为必选了，2011年的时候设计方案还很少考虑UPS，可能因为价格高，亦或者觉得没有必要。
智能化系统发展到至今，UPS已经成为标配，但是很多人还是不知道怎么计算UPS的功率，也就是不知道配置多大功率的UPS。
下面小学君举例子说明吧设备的功率只是举例子，实际多少功率看产品参数一、电源容量的选配主控设备的功率统计如下：数字硬盘录像机：400W，6台，计2400W显示器：150W，6台，计900W；摄像机：平均5W，40只，计200W监视器：150W，2台，计300W矩阵主机：200W以上设备功率总计：4000W。
这里4000W是有用功率，当有用功率转换成VA数时，还需考虑其功率因数COS φ。
一般COSφ的取值为0.65~0.7，则系统VA数为4000÷0.7＝5714VA根据公安部GA/T367-2001文件的要求，系统总的配电容量需为实际用电量的1.5倍，照此计算5714VA*1.5＝8571VA因此，必须配8.6KVA以上的电源才能保证系统的供电，按照UPS的实际规格，我们配置了10KVA的UPS。
至于选用什么品牌的UPS呢？根据价格，选定品牌，无论如何质量还是要保证的二、蓄电池的选配根据公安部相关标准的要求，视频监控系统所配电源需保证系统在市电断电后1小时内能够正常运转。
我们仍以视频监控系统的电源为例来计算。
10KVA的电源输出电压标称值为240VDC。
故每组至少需配20块12V蓄电池，才能保证其输出电压为240V。
下面我们来计算需要的电池容量：10000VAH/（12V*20块）＝41.7AH因此，我们需选择65AH的电池来作为后备电池使用。
我们可以计算一下20块12V/65AH的电池在市电断电以后可以维持系统运行的时间：12V*65AH*20块*0.7/4000W≈2.73小时也就是说市电断电后本系统可以继续运行2个多小时，完全满足标准的要求。
ups电源 计算公式
UPS电源的计算公式是UPS容量（VA或kVA）= 设备总功率（W或kW）/ UPS 输出功率因数。
其中，设备总功率指的是需要接入UPS保护的所有设备的功率之和，单位为瓦特(W)或千瓦(kW)。
而UPS输出功率因数通常为0.7或0.8，取决于具体产品的设计参数。
例如，如果某企业需要保护总功率为2,400瓦特的设备，则所需的UPS容量为：UPS容量= 2,400 / 0.8 = 3,000 VA（即3 kVA）。
需要注意的是，UPS容量的选择不仅要考虑设备的总功率，还要根据实际应用场景考虑负载的稳定性、可靠性、安全性等方面的因素，以确保UPS能够满足负载设备的电力需求。
ups电池快速计算公式
ups电池快速计算公式
在UPS（不间断电源）系统中，电池是其核心组成部分，承担着在主电源故障
时提供电力供应的重要任务。
为了更好地预估UPS电池的使用寿命和容量，我们
可以使用以下公式进行快速计算：
1. 计算UPS电池的使用寿命：
UPS电池的使用寿命可以通过以下公式进行估算：
使用寿命 = (总电池容量 × 0.6) / 日平均负载功耗
其中，总电池容量是指UPS电池组的总容量，单位通常为安时（Ah）。
日平
均负载功耗是指UPS系统在一天内平均所需的功耗，单位通常为瓦特（W）。
2. 计算UPS电池的容量：
如果我们已知UPS电池的使用时间和负载功耗，我们可以使用以下公式计算UPS电池的所需容量：
所需容量 = 日平均负载功耗 ×使用时间
其中，日平均负载功耗是指UPS系统在一天内平均所需的功耗，单位为瓦特（W）。
使用时间是指UPS电池需要供应电力的持续时间，单位通常为小时（h）。
这些公式提供了UPS电池使用寿命和容量的快速计算方法，但请注意，实际
的UPS电池寿命和容量还受到许多其他因素的影响，如使用环境温度、电池质量等。
因此，在选择和设计UPS系统时，还应考虑其他因素，并咨询专业人士以获
取准确的信息和建议。
这样可以确保UPS电池的性能和可靠性，以及满足运行要
求和持续供电的需求。
UPS电源配置计算方法
电源配置计算方法一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。
具体来说，某一个站点的电源容量由三部分构成：● 用电设备工作时需要的最大工作电流I1，● 蓄电池充电电流I2，● N+1备份1．用电设备需要的最大工作电流I1将所有用电设备需要的最大工作电流全部相加就得到最大工作电流I1.如果有逆变器，需要将逆变器的最大工作电流也加上。
2．蓄电池充电电流I2在确定了用电设备工作时需要的最大工作电流I1之后，并知道要求的蓄电池放电时间T之后,蓄电池容量Q就可以确定了，如下：Q ＝ A × K × I1 × TQ为电池标称容量（10小时放电容量），最终确定的Q应该是上面的数值向上取整，因为蓄电池的容量并不是个连续变化量。
A为时间补偿系数。
因为邮标规定蓄电池的容量下降到标称值的80％时，蓄电池就报废，为了保证在其报废前仍能使用足够长时间，增加一个时间补偿系数为1.25，但在不是很严格的情况下，这个系数可以不乘。
K为在1附近变化的变量，对于不同的蓄电池放电时间T，K为不同值，并和各种厂家的产品有不同，大致如下：如果蓄电池容量不太小，尽量采用两组蓄电池并联供电，增强可靠性，每组为原计算值的一半。
确定了Q以后（或者直接由局方确定），充电电流I2即为I2 ＝Q × C电池充电常数C一般在0.1—0.2之间，即充电时间为10到5小时，可选0.15。
3．N+1备份由I1、I2之和、系统所需的终局容量大小、确定什么电源系统，要保证（1）所选系统的容量大于终局容量；（2）尽量使模块的基本量N大于等于3。
确定了电源系统后，确定模块的基本数量N，即将I1、I2之和除以模块容量并向上取整。
将配置的模块数量做冗余备份，对于整流模块数量小于10的系统，备份为N+1，大于10的，取N+2。
******************************************************************* **例：对于一个站点，所有设备的最大用电量之和为100A（I1），局方要求蓄电池在其使用过程中始终能够维持设备至少工作3小时，则Q ＝ 1.25 × 1.34 × 100 × 3 = 500Ah则确定选用2组250Ah的蓄电池并联工作。
ups电池配置计算公式
ups电池配置计算公式计算UPS电池配置1. 电流需求计算公式•当前（A）= 功率（W）÷ 电压（V）•电流需求 = 所有设备的电流之和例子：假设有两台设备，功率分别为500W和700W，电压都为220V。
则电流需求计算为： - 设备1电流需求= 500W ÷ 220V = - 设备2电流需求= 700W ÷ 220V = 总电流需求 = + =2. UPS容量计算公式•UPS容量= × 电流需求例子：假设电流需求为，则UPS容量计算为： UPS容量= × = 3. UPS电池备份时间计算公式•UPS电池备份时间（小时）= UPS容量（AH）÷ 总负荷（A）例子：假设UPS容量为，总负荷为，则UPS电池备份时间计算为：UPS电池备份时间= ÷ = 小时4. UPS电池数量计算公式•UPS电池数量 = UPS电池备份时间（小时）÷ 待机时间（小时）例子：假设UPS电池备份时间为小时，待机时间为小时，则UPS 电池数量计算为： UPS电池数量 = 小时÷ 小时 = 个（约合3个电池）5. UPS电池串联计算公式•UPS电池串联数量 = UPS系统电压（V）÷ 单个电池电压（V）例子：假设UPS系统电压为220V，单个电池电压为12V，则UPS 电池串联数量计算为： UPS电池串联数量= 220V ÷ 12V = 个（约合18个电池）6. UPS电池并联计算公式•UPS电池并联数量 = UPS容量（AH）÷ 单个电池容量（AH）例子：假设UPS容量为，单个电池容量为，则UPS电池并联数量计算为： UPS电池并联数量= ÷ = 个（约合3个电池）以上是针对UPS电池配置的相关计算公式及其解释。
根据设备的功率、电流需求和用户对备份时间的要求，可以通过以上计算公式来确定UPS电池数量、容量和配置方式，以满足用户的需求。

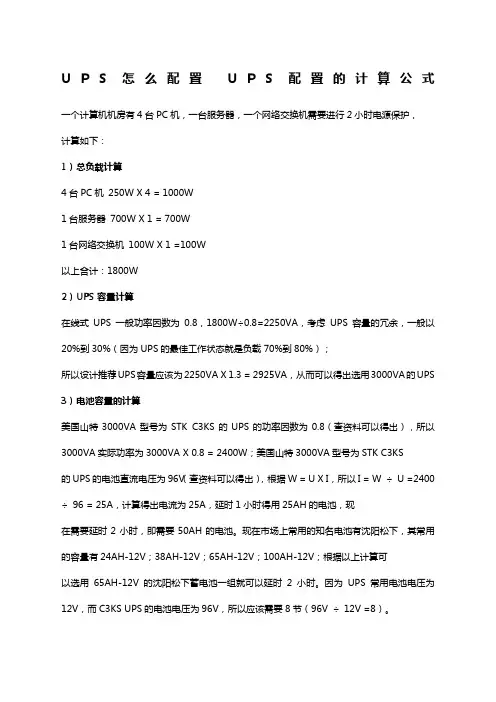

UPS怎么配置UPS配置的计算公式
U P S怎么配置U P S配置的计算公式一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，计算如下：1）总负载计算4台PC机250W X 4 = 1000W1台服务器700W X 1 = 700W1台网络交换机100W X 1 =100W以上合计：1800W2）UPS容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA的UPS 3）电池容量的计算美国山特3000VA型号为STK C3KS的UPS的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷U =2400 ÷96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。
现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V；38AH-12V；65AH-12V；100AH-12V；根据以上计算可以选用65AH-12V的沈阳松下蓄电池一组就可以延时2小时。
因为UPS常用电池电压为12V，而C3KS UPS的电池电压为96V，所以应该需要8节（96V ÷12V =8）。
从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。
UPS供电时间计算公式
UPS供电时间计算公式
a.基本公式：
负载的有功功率×支持时间 = 电池放出容量×电池电压×UPS逆变效率
其中：
负载的有功功率 = 负载总功率×负载的功率因数, UPS逆变效率≈
电池放出容量 = 电池标称容量×电池放电效率
电池放电效率与放电电流或放电时间有关,可参照下表确定：
放电电流 2C 1C 0 . 4C 0 .2C
放电时间 12min 30min 1h 2h 4h 9h 20h
放电效率 1
b. 计算公式：负载的有功功率×支持时间 =电池放出容量×电池电压×UPS逆变效率
c. 计算举例：
例：
负载总功率3000VA,
负载功率因数,
UPS电池电压96V,
要求支持时间1小时,求应选用的电池容量;
计算： 3000VA××1h =电池放出容量×96×
得出：电池放出容量= Ah 电池标称容量 = = Ah 结果：可选用38Ah 的电池12V/38Ah 电池8块。
ups选型计算公式
ups选型计算公式UPS（不间断电源）是一种重要的电力设备，可以在电网断电时提供稳定的电力供应，保护电子设备免受电力波动和突发停电的影响。
选择适合的UPS型号对于保障设备的稳定运行至关重要。
本文将介绍UPS选型的计算公式，帮助读者了解如何选择合适的UPS型号。
一、负载功率计算在选择UPS型号之前，首先需要计算负载功率。
负载功率是指UPS 需要提供给电子设备的电力功率，通常以瓦特（W）为单位。
负载功率的计算公式为：负载功率（W）= 设备数量× 单个设备功率（W）其中，设备数量是指需要连接到UPS的电子设备的数量，单个设备功率是指每个电子设备所消耗的功率。
二、备用时间计算备用时间是指在电网断电时，UPS能够为电子设备提供持续供电的时间。
备用时间的选择取决于用户对于设备停机的容忍度以及电网恢复时间。
备用时间的计算公式为：备用时间（分钟）= UPS容量（VA） / 负载功率（W）× 60其中，UPS容量是指UPS能够提供的最大功率，通常以伏特安（VA）为单位。
三、UPS容量计算在计算了负载功率和备用时间之后，可以根据负载功率和备用时间来确定所需的UPS容量。
UPS容量是指UPS能够提供的最大功率，通常以伏特安（VA）为单位。
UPS容量的计算公式为：UPS容量（VA）= 负载功率（W） / 功率因数其中，功率因数是指UPS输出电流与输入电流之比。
根据国际标准，功率因数通常为0.8。
四、UPS类型选择根据实际需求，可以选择不同类型的UPS。
常见的UPS类型包括：1. 离线型UPS（Standby UPS）：适用于对设备停机容忍度较高的场所，备用时间较短。
2. 在线型UPS（Online UPS）：适用于对设备停机容忍度较低的场所，备用时间较长。
3. 双变换型UPS（Double Conversion UPS）：适用于对设备停机容忍度较低且对电力质量要求较高的场所。
根据实际需求和预算，选择适合的UPS类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、黄色空格需要手工填写（需要保证：S*功率因素大于等于设备的功率w)
2、已知电池容量，求放电时间时，UPS容量S（B3）填写设备实际功耗，就会计算出实际的放 为自填写 为自动计算结果
电池电压U(V) 384
已知电池容量，求放电时间 263.16 200 6 1.76
等于设备的功率w)
设备实际功耗，就会计算出实际的放电时间；
UPS容量/设备实际功耗 (kVA) (2)已知电池容量，求放电时间 电池放电电流 电池容量Q（Ah) 电池组数（组） 放电时间T(h)
(1)已知需要的放电时间，求电池容量 电池放电电流I（A） 要求的放电时间T(h) 电池容量Q（Ah) 250 2 1220
