钢结构计算书
一、设计资料1、车间平面尺寸为150m×9m，柱距7.5m，跨度为18m，柱网采用封闭结合。
车间内有两台15t/3t中级工作制软钩桥式吊车。
2、屋面采用长尺复合屋面板，檩距1.5m。
3、檩条采用冷弯薄壁斜卷边 Z 型钢Z250×75×20×2.5，屋面坡度 i=l/8。
4、侧向支撑点间距为3m5、钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.000m，柱上端设有钢筋混凝土连系梁。
上柱截面为400mm×400mm，所用混凝土强度等级为C30，轴心抗压强度设计值fc＝14.3N/m2。
抗风柱的柱距为 6m，上端与屋架上弦用板铰连接6、钢材用Q235-B，焊条用E43系列型。
屋架采用平坡梯形屋架，无天窗，外形尺寸如图1。
图1 屋架外形尺寸及腹杆布置形式7、该车间建于深圳近郊。
8、屋盖荷载标准值：（l）屋面活荷载 0.50 kN/m2（2）基本风压w0.75 kN/m2（3）复合屋面板自重 0.15 kN/m2（4）檩条自重 0.084 kN/m2（5）屋架及支撑自重0.12+0.011L kN/m29、运输单元最大尺寸长度为15m，高为4.0m。
二、屋架几何尺寸及檩条布置1、屋架几何尺寸屋架上弦节点用大写字母A, B, C…连续编号，下弦节点以及再分式腹杆节点用小写字母a, b, c…连续编号。
图2 屋架几何尺寸运输单元的最大尺寸为长度15m，高度4m。
此屋架跨度18m，高度2.3m，所以可将屋架从屋脊处断开，取一半屋架作为运输单元，长度为9m，高为2.3m。
两个运输单元分别在工厂里面制作完成后，再运输至施工现场进行拼接。
2、檩条布置采用长尺复合屋面板，单坡内不需要搭接，在屋架上弦节点设置檩条，水平檩距为1.5m。
檩条跨度l=7.5m＞6m ，在跨中三分点处设置两道拉条，为檩条提供两个侧向支撑点。
由于风荷载较大，故在屋檐和屋脊处都设置斜拉条和刚性撑杆，以将拉条的拉力直接传递给屋架。
钢结构-工程量计算书
钢结构-工程量计算书一、协议关键信息1、工程名称：＿___________________2、工程地点：＿___________________3、计算依据：＿___________________4、计算范围：＿___________________5、计算标准：＿___________________6、计算精度：＿___________________7、提交成果形式：＿___________________8、提交成果时间：＿___________________9、费用及支付方式：＿___________________10、违约责任：＿___________________11、争议解决方式：＿___________________二、协议条款11 计算目的本工程量计算书旨在准确确定钢结构工程中各项构件和材料的数量，为工程预算、施工计划和材料采购提供可靠依据。
计算应遵循国家和行业相关标准规范，以及工程设计图纸和技术要求。
确保计算的准确性、完整性和合理性。
112 计算依据计算依据包括但不限于以下内容：（1）经批准的工程设计图纸及相关变更文件。
（2）国家和地方现行的钢结构工程工程量计算规则和标准。
（3）施工组织设计及施工方案中涉及的工程量计算相关内容。
12 计算范围明确计算涵盖的钢结构工程范围，包括主体结构、支撑体系、连接件、附属结构等。
121 具体构件详细列举需要计算工程量的各类钢结构构件，如钢梁、钢柱、钢桁架、钢板等。
122 材料种类包括钢材的品种、规格、型号等。
13 计算标准采用统一的计算标准和方法，对各类构件和材料的工程量进行计算。
规定构件长度的计算规则，如按照中心线长度、外边线长度等。
132 面积计算明确钢板、型钢等面积的计算方式。
133 体积计算对于钢构件的体积计算，应明确计算方法和精度要求。
14 计算精度确定工程量计算结果的精度要求，一般保留到小数点后两位。
141 误差控制计算结果的误差应控制在合理范围内，如不超过±X%。
钢结构计算书

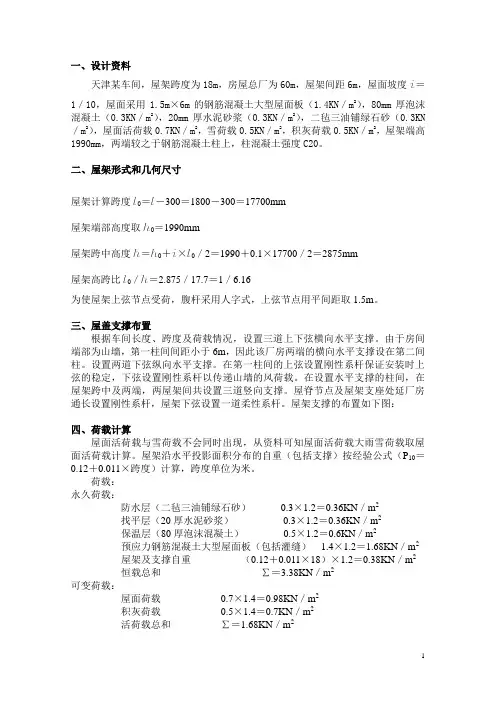

一、设计资料天津某车间，屋架跨度为18m，房屋总厂为60m，屋架间距6m，屋面坡度i＝1／10，屋面采用1.5m×6m的钢筋混凝土大型屋面板（1.4KN／m2），80mm厚泡沫混凝土（0.3KN／m2），20mm厚水泥砂浆（0.3KN／m2），二毡三油铺绿石砂（0.3KN ／m2），屋面活荷载0.7KN／m2，雪荷载0.5KN／m2，积灰荷载0.5KN／m2，屋架端高1990mm，两端较之于钢筋混凝土柱上，柱混凝土强度C20。
二、屋架形式和几何尺寸屋架计算跨度l0＝l－300＝1800－300＝17700mm屋架端部高度取h0＝1990mm屋架跨中高度h＝h0＋i×l0／2＝1990＋0.1×17700／2＝2875mm屋架高跨比l0／h＝2.875／17.7＝1／6.16为使屋架上弦节点受荷，腹杆采用人字式，上弦节点用平间距取1.5m。
三、屋盖支撑布置根据车间长度、跨度及荷载情况，设置三道上下弦横向水平支撑。
由于房间端部为山墙，第一柱间间距小于6m，因此该厂房两端的横向水平支撑设在第二间柱。
设置两道下弦纵向水平支撑。
在第一柱间的上弦设置刚性系杆保证安装时上弦的稳定，下弦设置刚性系杆以传递山墙的风荷载。
在设置水平支撑的柱间，在屋架跨中及两端，两屋架间共设置三道竖向支撑。
屋脊节点及屋架支座处延厂房通长设置刚性系杆，屋架下弦设置一道柔性系杆。
屋架支撑的布置如下图：四、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大雨雪荷载取屋面活荷载计算。
屋架沿水平投影面积分布的自重（包括支撑）按经验公式（P10＝0.12＋0.011×跨度）计算，跨度单位为米。
荷载：永久荷载：防水层（二毡三油铺绿石砂）0.3×1.2＝0.36KN／m2找平层（20厚水泥砂浆）0.3×1.2＝0.36KN／m2保温层（80厚泡沫混凝土）0.5×1.2＝0.6KN／m2预应力钢筋混凝土大型屋面板（包括灌缝） 1.4×1.2＝1.68KN／m2屋架及支撑自重（0.12＋0.011×18）×1.2＝0.38KN／m2恒载总和∑＝3.38KN／m2可变荷载：屋面荷载0.7×1.4＝0.98KN／m2积灰荷载0.5×1.4＝0.7KN／m2活荷载总和∑＝1.68KN／m2计算荷载时应考虑以下三种荷载组合：1、全跨永久荷载＋全跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN2、全跨永久荷载＋半跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN3、 全跨屋架包括自重＋半跨屋面板自重＋半跨屋面活载P 恒'＝0.38×1.5×6＝3.42KN P 活'＝（1.68＋0.98）×1.5×6＝23.94KN1、2为使用阶段和在情况，3为施工阶段荷载情况，经过计算，第二种荷载组合所产生的杆件内力，对本题的杆件不起控制作用，所以不列入以下计算中。

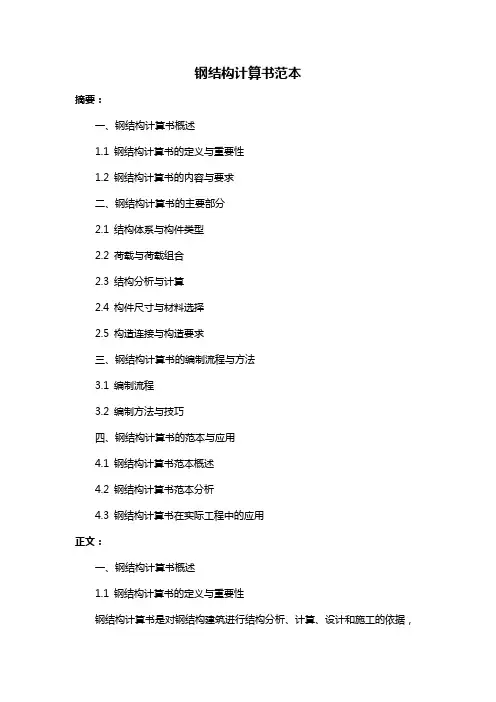

钢结构计算书范本
钢结构计算书范本摘要：一、钢结构计算书概述1.1 钢结构计算书的定义与重要性1.2 钢结构计算书的内容与要求二、钢结构计算书的主要部分2.1 结构体系与构件类型2.2 荷载与荷载组合2.3 结构分析与计算2.4 构件尺寸与材料选择2.5 构造连接与构造要求三、钢结构计算书的编制流程与方法3.1 编制流程3.2 编制方法与技巧四、钢结构计算书的范本与应用4.1 钢结构计算书范本概述4.2 钢结构计算书范本分析4.3 钢结构计算书在实际工程中的应用正文：一、钢结构计算书概述1.1 钢结构计算书的定义与重要性钢结构计算书是对钢结构建筑进行结构分析、计算、设计和施工的依据，是钢结构建筑工程中必不可少的技术文件。
钢结构计算书对于保证钢结构建筑的安全、稳定和符合设计要求具有重要意义。
1.2 钢结构计算书的内容与要求钢结构计算书应包括以下内容：结构体系与构件类型、荷载与荷载组合、结构分析与计算、构件尺寸与材料选择、构造连接与构造要求等。
钢结构计算书应满足国家和行业的相关设计规范、标准和要求。
二、钢结构计算书的主要部分2.1 结构体系与构件类型结构体系是指钢结构建筑中各个构件通过连接和支撑形成的整体结构。
钢结构计算书中应明确结构体系类型，如框架结构、桁架结构等。
构件类型包括柱、梁、板、桁架等，需要详细描述其几何尺寸、材料性能等。
2.2 荷载与荷载组合荷载是指钢结构构件在施工和使用过程中承受的外力。
钢结构计算书应明确荷载类型（如永久荷载、可变荷载、偶然荷载等），并进行合理的荷载组合，以确保钢结构建筑在各种荷载作用下的稳定性和安全性。
2.3 结构分析与计算结构分析是指对钢结构建筑的受力、变形、稳定性等进行计算和分析。
钢结构计算书应根据国家和行业的设计规范、标准和方法进行结构分析与计算，以验证钢结构建筑的符合设计要求。
2.4 构件尺寸与材料选择构件尺寸是指钢结构构件的几何尺寸，如长度、宽度、高度等。
钢结构计算书应根据结构分析结果和设计要求确定构件尺寸。
钢结构设计计算书模板(完整版).doc
钢结构设计计算书模板(完整版).doc 模板一：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 构件荷载2.2 材料性能参数2.3 抗震设计参数2.4 稳定分析要求2.5 设计方法与规范三、结构荷载计算与抗震设防3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、钢结构稳定性计算4.1 弯曲构件稳定性计算4.2 抗扭构件稳定性计算4.3 桁架稳定性计算4.4 纵向受压构件稳定性计算五、钢结构设计计算5.1 钢框架结构设计计算5.2 钢桁架结构设计计算5.3 钢梁设计计算5.4 钢柱设计计算六、连接设计与计算6.1 框架节点设计与计算6.2 梁柱连接设计与计算6.3 钢板连接设计与计算附录一：设计图纸附录二：设计计算表格附件：1. 钢结构设计荷载计算表格2. 结构稳定性计算程序代码3. 抗震设计参数表格法律名词及注释：1. 施工总承包合同：指由建设单位委托给总承包单位进行工程施工，包括承包义务、承包地点、承包价格等细则的协议。
2. 建设工程法：指中华人民共和国法律关于建设工程的规定，其中包括建设工程的设计、施工、验收等方面的规章。
3. 建造设计报告：指用于描述建造设计方案的文档，其中包括建造构造、设备配置等设计要求。
模板二：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 结构强度2.2 振动与舒适性要求2.3 对称性和定位要求2.4 材料要求2.5 工作性能要求三、荷载计算与分析3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、结构设计计算4.1 结构分析4.2 框架结构设计计算4.3 桁架结构设计计算4.4 平面刚性连接设计计算五、钢结构节点设计5.1 立柱与梁的节点设计5.2 钢板连接设计5.3 焊接节点设计5.4 螺栓连接设计六、稳定性计算6.1 弯曲构件稳定性计算6.2 抗扭构件稳定性计算6.3 梁柱系统的整体稳定性计算附录一：设计图纸附录二：设计计算表格附件：1. 结构设计荷载计算表格2. 结构分析与设计计算软件3. 结构稳定性计算程序代码法律名词及注释：1. 建造法：指中华人民共和国法律关于建造方面的规定，其中包括建造设计、施工、防火等方面的规章。
钢结构计算书范本
钢结构计算书范本摘要：一、钢结构计算书的概述1.钢结构计算书的作用2.钢结构计算书的组成部分二、钢结构计算书的内容1.钢结构基本参数a.材料类型及性能b.构件尺寸和形状c.结构形式和连接方式2.钢结构受力分析a.荷载类型及参数b.受力分析方法和过程3.钢结构构件的强度计算a.强度计算方法b.强度验算结果4.钢结构构件的稳定性计算a.稳定性计算方法b.稳定性验算结果5.钢结构构件的刚度计算a.刚度计算方法b.刚度验算结果6.钢结构防火和防腐措施a.防火设计b.防腐设计三、钢结构计算书的编制与审核1.编制钢结构计算书的注意事项2.审核钢结构计算书的内容和流程四、钢结构计算书在工程中的应用1.钢结构计算书在设计阶段的应用2.钢结构计算书在施工阶段的应用3.钢结构计算书在验收阶段的应用正文：钢结构计算书是钢结构设计和施工的重要依据，对于保证钢结构的安全性、可靠性和经济性具有至关重要的作用。
本文将从钢结构计算书的概述、内容、编制与审核以及在工程中的应用等方面进行详细阐述。
一、钢结构计算书的概述钢结构计算书是在钢结构设计、施工和验收过程中，依据设计规范和施工标准，对钢结构构件的强度、稳定性、刚度以及防火、防腐等方面进行详细分析和计算的文件。
它是钢结构工程质量的保证，也是施工单位、监理单位和建设单位共同管理的依据。
二、钢结构计算书的内容钢结构计算书主要包括以下内容：1.钢结构基本参数：包括材料类型及性能、构件尺寸和形状、结构形式和连接方式等。
2.钢结构受力分析：包括荷载类型及参数、受力分析方法和过程等。
3.钢结构构件的强度计算：包括强度计算方法、强度验算结果等。
4.钢结构构件的稳定性计算：包括稳定性计算方法、稳定性验算结果等。
5.钢结构构件的刚度计算：包括刚度计算方法、刚度验算结果等。
6.钢结构防火和防腐措施：包括防火设计、防腐设计等。
三、钢结构计算书的编制与审核编制钢结构计算书时，应注意遵循设计规范和施工标准，确保计算书的准确性和完整性。
钢结构计算书
钢结构计算书一、构件受力类别轴心受拉构件强度计算。
二、强度验算：1．轴心受拉构件的强度，可按下式计算：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；轴心受拉构件的强度σ=N/A n=132.00×103/8300.00=15.904(N/mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！2．摩擦型高强螺栓连接处的强度，按下式计算，取最大值：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；A──构件的毛截面面积，取A=8300.00(mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；n──在节点或拼接处，构件一端连接的高强螺栓数目，取n=8；n1──所计算截面(最处列螺栓处)上高强螺栓数目；取n1=10。
σ=(1-0.5×10/8)×132.00×103/8300.00=5.964(N/mm2)；式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A──构件的毛截面面积，取A=8300.00(mm2)；σ=N/A=132.00×103/8300.00=15.904(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！3、受拉构件的长细比，可按下式计算：l──构件的计算长度,取l=3000.00 mm；i──构件的回转半径,取i=182.00 mm；λ──构件的长细比, λ= l/i= 3000.00/182.00 =16.484；[λ]──构件的允许长细比,取[λ]= 150.00 ；构件的长细比λ= 16.484 ≤[λ] = 150.00，满足要求；。
