2009微机原理习题

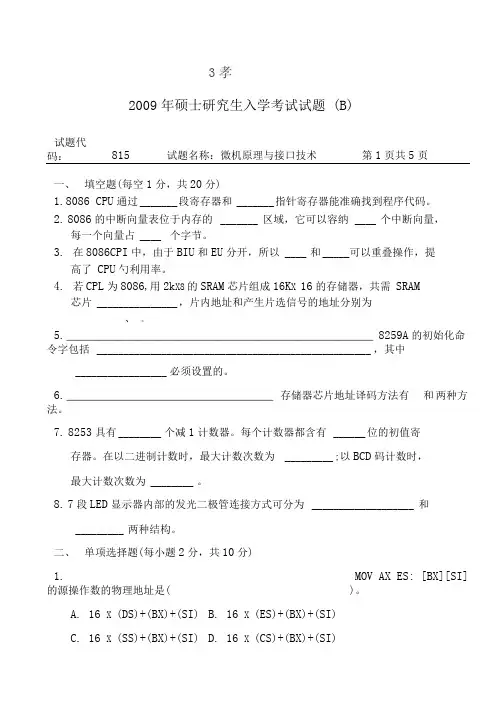

长安大学2009微机原理及接口技术考研真题及答案
3孝2009年硕士研究生入学考试试题(B)试题代码：815 试题名称：微机原理与接口技术第1页共5页一、填空题(每空1分，共20分)1.8086 CPU通过_______ 段寄存器和 _______ 指针寄存器能准确找到程序代码。
2.8086的中断向量表位于内存的_______ 区域，它可以容纳____ 个中断向量，每一个向量占 ____ 个字节。
3.在8086CPI中，由于BIU和EU分开，所以 ____ 和_____ 可以重叠操作，提高了CPU勺利用率。
4.若CPL为8086,用2k X8的SRAM芯片组成16K X 16的存储器，共需SRAM芯片 _______________ ，片内地址和产生片选信号的地址分别为、。
5.______________________________________________ 8259A的初始化命令字包括___________________________________________________ ，其中_________________ 必须设置的。
6._______________________________ 存储器芯片地址译码方法有和两种方法。
7.8253具有________ 个减1计数器。
每个计数器都含有______ 位的初值寄存器。
在以二进制计数时，最大计数次数为 _________ ;以BCD码计数时，最大计数次数为 ________ 。
8.7段LED显示器内部的发光二极管连接方式可分为___________________ 和_________ 两种结构。
二、单项选择题(每小题2分，共10分)1.MOV AX ES: [BX][SI]的源操作数的物理地址是( )。
A. 16 X (DS)+(BX)+(SI)B. 16 X (ES)+(BX)+(SI)C. 16 X (SS)+(BX)+(SI)D. 16 X (CS)+(BX)+(SI)2.采用Cache技术的主要目的是( )。

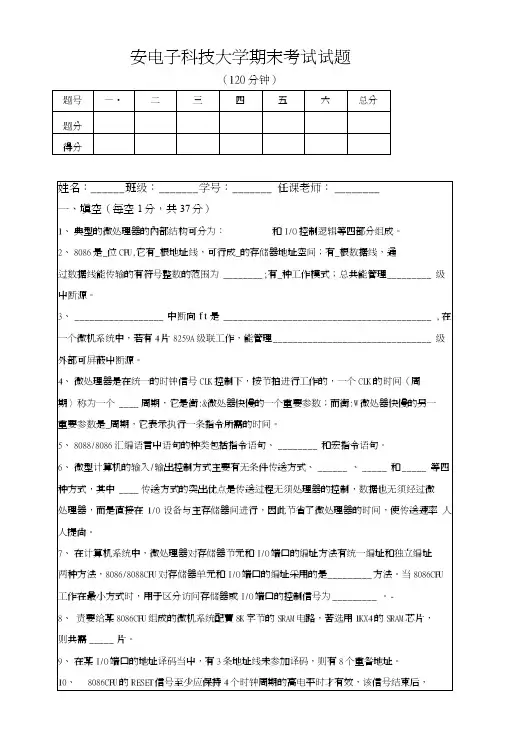

2009微机原理试卷（西安电子科技大学）.doc
安电子科技大学期末考试试题（120分钟）2.在变量var2 中保存字符串:’XiDian’，’2010’，’LUCK’3.在缓冲区bufl中留出100个字节的存储空间;4.在缓冲区buf2保存5个字节的55H，再保存10个字节的240,并将这一过程重复7次;5.在变:W: var3中保存缓冲区bufl的长度;四、程序填空与分析题（共15分）1、分析下列程序段执行后，求BX寄存器的内容（3分）2、请在下面的程序段中空行处填写相应语句使其完成：在Buf为首地址的字节单元的Count个无符号数中找出最大数并送入MAX单元的功能。
（6分）BUF DB 5, 6, 7, 58H, 62, 45H, 127,-COUNT EQU $-BUFMAX DB ?• • •MOV BX, OFFSET BUF MOV CX, COUNT-1 MOV AL,[BX]L0P1: INC BXJAE NEXT MOV AL, [BX] NEXT: DEC CXMOV MAX, AL五、硬件应用题（35分）1、74LS245数据双向缓冲器的引脚及功能图如图1所示。
请画出8086CPU工作在S小方式下的系统数据总线D 15〜D 。
形成电路。
（6分）阁丨74LS245数裾双句缓冲器的川脚及功能阁解：根据AD I5〜AD （＞、行玩和DT/R 信号功能以及74LS245芯片引脚功能，设计的系 统数据总线D 15〜Do 形成电路如下阁所示。
2、在8086 CPU 工作在最小方式组成的微机系统中,扩充设计16kB 的SRAM 电路，SRAM 芯 片选用Intel 6264,内存地址范围为70000H 〜73FFFH,试画出此SRAM 电路与8086系统总线 的连接阁。
（7分）解：因为Intel 6264的片容量为8kB ，因此由2片Intel 6264构成连续的RAM 存储区 域的总容:W:为2X8kB=16kB 。
其中1片Intel 6264作为偶地址存储器，另1片Intel 6264 作为奇地址存储器。
微机原理考题
2009 学年第 2 学期末考试试题（A卷）课程名称微机原理与接口技术使用班级：一、填空题（共20 分每空 1 分）1、8086CPU对存储器的最大寻址空间为____1MB______；在独立编址时对接口的最大寻址空间是___64K____。
2、将十进制数199转换为二进制数为___11000111____B。
3、BCD码表示的数逢___十_____进一，ASCII码用来表示数时，是一种_非压缩_______(压缩或非压缩)的BCD码。
4、微型计算机由_____CPU______、___存储器______、____I/O接口_____和系统总线组成。
5、8086/8088的基本总线周期由_ 4 __个时钟周期组成，若CPU主频为10MHz，则一个时钟周期的时间为ns100101016=⨯。
6、8086CPU的四个段寄存器分别是__ 代码段寄存器CS _、__ 数据段寄存器DS _、__ 堆栈段寄存器SS ___、__ 附加段寄存器ES _。
7、标号和变量都是存贮单元的符号地址，但其内容不同，变量是“操作数”的符号地址，而标号是_ 指令（程序）_的符号地址。
8、掉电后信息丢失的存储器是_____RAM_____，掉电后信息不丢失的存储器是____ROM_____。
9、汇编语言源程序的扩展名是__ASM _。
10、8086CPU内部有一个__ 6 __字节的指令队列寄存器。
11、若8253中某一个定时器的定时时间为50ms，而计数值为50000D，则输入时钟脉冲CLK的频率应为_____ __。
二、选择题（共20 分每小题 2 分）1、27128的存储容量为16K×8，其片内地址线和数据线数分别为____C __。
A）8，8 B）8，14 C）14，8 D）14，142、下面表示段定义结束的命令是___A_____。
A）ENDS B）ENDP C）END D）ENDM3、汇编实验时要运行0100：4360段开始的一段程序用的命令为 C 。
2009年微机原理高考题
2009年高考题一、填空题：（每空1分共15分）1、微处理器是把（）和（）作为一个整体，采用大规模集成电路工艺集成在一块或几块芯片上的中央处理机。
2、内存储器按读写属性分（）和（）。
3、1Byte=（）bit,1GB=( )。
4、8位原码的最大整数是（），最小整数是（）。
5、微型计算机总线按功能分为（）总线（）总线和（）总线。
6、十进制数-113的8位二进制补码是（）。
7、8086CPU有（）根地址线，寻址空间为（）字节。
8、8086CPU指令系统共有（）种寻址方式。
二、单选（每题2分共40分）1、计算机内存比外存（）A 、存储容量大B、存取速度快C、便宜D、都不对2、计算机病毒通常是（）A 、一条命令B、一个标记C、一段程序代码D、都不对3、微机中的鼠标是直接连接在（）上的。
A 、并行接口B、串行接口C、显示器接口D、打印机接口4、微机显示器一般有两组引线，即（）A 、电源线和信号线B、电源线和控制线C、地址线和信号线D、控制线和地址线5、十六进制数1000H转换成十进制数是（）A 、1024 B、2048 C、4096 D、81926、通常说的32位微机中的32指的是（）A 、CPU的型号B、内存容量C、存储容量D、机器字长7、8086的计数指针IP只能指向（）A 、代码段B、堆栈段C、数据段D、都不对8、在8086指令系统中不能作目的操作数的寄存器是（）A 、CS B、IP C、DS D、AX9、微型计算机的字长取决于( )的宽度。
A、地址总线B、控制总线C、通信总线D、数据总线10、8086的寻址方式有（）A、7B、5C、6D、811、以下4个数中，最小的数是（）A、32B、36QC、22HD、1010110012、用8位二进制补码表示有符号的定点整数，所能表示的数的范围是（）A、-128～+128B、-127～+127C、-127～+128D、-128～+12713、8086CPU的I/O寻址空间最大为（）A、64K字节B、1M字节C、1K字节D、256字节14、8086算术运算的结果（）A、只能在AX中B、可在包括AX的多个存储器中C、可以不在AX中D、主要在操作数所决定的内存单元中15、8086CPU在一次子程序段调用后，堆栈指针的值( )A、加4B、减4C、加2D、减216、只有（）才能被计算机所识别和处理。

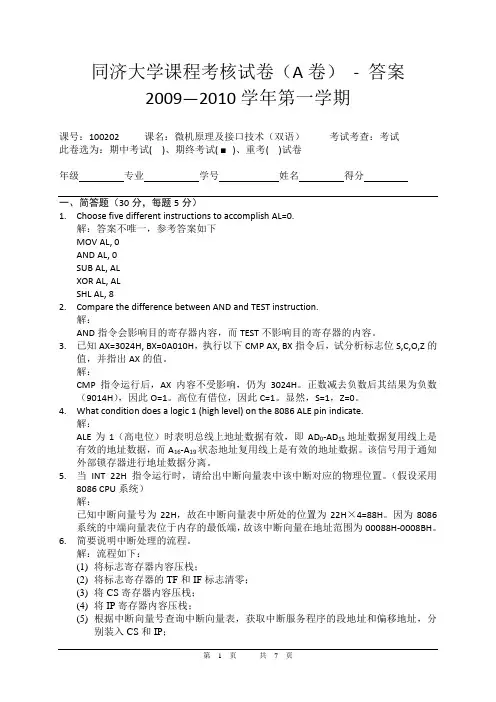

2009-2010(1)微机原理期终考试试题(A卷) - 答案
同济大学课程考核试卷（A卷）- 答案2009—2010学年第一学期课号：100202 课名：微机原理及接口技术（双语）考试考查：考试此卷选为：期中考试( )、期终考试( ■ )、重考( )试卷年级专业学号姓名得分一、简答题（30分，每题5分）1.Choose five different instructions to accomplish AL=0.解：答案不唯一，参考答案如下MOV AL, 0AND AL, 0SUB AL, ALXOR AL, ALSHL AL, 8pare the difference between AND and TEST instruction.解：AND指令会影响目的寄存器内容，而TEST不影响目的寄存器的内容。
3.已知AX=3024H, BX=0A010H，执行以下CMP AX, BX指令后，试分析标志位S,C,O,Z的值，并指出AX的值。
解：CMP指令运行后，AX内容不受影响，仍为3024H。
正数减去负数后其结果为负数（9014H），因此O=1。
高位有借位，因此C=1。
显然，S=1，Z=0。
4.What condition does a logic 1 (high level) on the 8086 ALE pin indicate.解：ALE为1（高电位）时表明总线上地址数据有效，即AD0-AD15地址数据复用线上是有效的地址数据，而A16-A19状态地址复用线上是有效的地址数据。
该信号用于通知外部锁存器进行地址数据分离。
5.当INT 22H指令运行时，请给出中断向量表中该中断对应的物理位置。
（假设采用8086 CPU系统）解：已知中断向量号为22H，故在中断向量表中所处的位置为22H×4=88H。
因为8086系统的中端向量表位于内存的最低端，故该中断向量在地址范围为00088H-0008BH。
6.简要说明中断处理的流程。
解：流程如下：(1)将标志寄存器内容压栈；(2)将标志寄存器的TF和IF标志清零；(3)将CS寄存器内容压栈；(4)将IP寄存器内容压栈；(5)根据中断向量号查询中断向量表，获取中断服务程序的段地址和偏移地址，分别装入CS和IP；(6)执行中断服务程序；(7)执行到IRET/IRETD时，从堆栈中弹出IP和CS；(8)从堆栈重弹出标志数据到标志寄存器。
微机原理 09 习题答案
一、数据总线缓冲器、读写控制电路、控制字寄存器以及三个计数器二、（1）8253内部有三个计数通道，计数器#0、#1、#2。
CLK为时钟信号输入引脚，GATE为门控信号输入引脚，OUT引脚根据各种工作方式的不同，输出各种工作波形。
（2）MOV AL，10010110BMOV DX，3F3HOUT DX，ALMOV AL，1000MOV DX，3F2HOUT DX，AL三、计算2ms对应的时间常数N＝2mS／0．84µs＝2×1000／0．84＝2381＝094DH初始化编程：MOV AL ,75HOUT 0FFH ,ALMOV AL ,81HOUT 0FDH ,ALMOV AL ,23HOUT 0FDH ,AL四、TC（计数周期）＝1/1.19MHZ＝0.84µs计数器0：N＝1000/0.84＝1190=04A6H计数器1：N=54900/0.84=65357=FF4DH计数器2：N=15.12/0.84=18=12H初始化编程：MOV AL,36H ；通道0OUT 43H,ALMOV AL,0A6HOUT 40H,ALMOV AL,04HOUT 40H,ALMOV AL,76H ；通道1OUT 43H,ALMOV AL,4DHOUT 41H,ALMOV AL,0FFHOUT 41H,ALMOV AL,94 H ；通道2OUT 43H,ALMOV AL,12HOUT 42H,AL五、在只用一个计数器的情况下。
由于计数值：N＝1000000/1＝106≥65536故可以采用计数器级联的方式实现题目的要求。
级联方法：计数器0的CLK接1MHZ的时钟脉冲，计数值为1000，工作于方式3；再将计数器0的OUT接于计数器1的CLK端口。
令计数器1也工作于方式3，计数值为1000，就可以在计数器1的OUT输出得到所需要的方波。
初始化程序：MOV DX, 43H ；初始化计数器0MOV AL, 37HOUT DX, ALMOV AL, 00MOV DX, 40HOUT DX, ALMOV AL, 10OUT DX, ALMOV DX, 43H ；初始化计数器1MOV AL, 77HOUT DX, ALMOV AL, 00MOV DX, 41HOUT DX, ALMOV AL, 10OUT DX, AL。
2008-2009+微机原理A卷
一、填空题(每空1分，共20分)1.+127用8位补码表示为01111111 ，-128用8位补码表示为10000000 。
2.8086 CPU的ALE信号的作用是地址锁存允许，其工作方向是输出（输入/输出）。
3. 执行完ADD指令后，AL的值为86H，则标志位SF应为 1 ，PF应为0 。
4. 双字9876DCBAH的起始地址为60002H，则地址60004H中存放的字节是6D 。
5. 若SS=5000H，SP=1FFEH，连续执行两条PUSH指令后，栈顶的物理地址是1FFA 。
6. 总线是连接计算机各部件的一组公共信号线，客观存在是计算机中传递信息的公共通道。
总线由数据总线、地址总线和控制（命令）总线组成。
7. 8086系统中，某中断服务程序的入口在中断向量表01C4H地址处开始的4个连续存储单元存放，分别为00H、01H、23H、56H，则中断服务程序对应的中断类型码为0071H ，中断服务程序程序入口的物理地址为0100H:5623H 。
8. XT系统中，8259A的ISR当前内容为A4H，向20H端口输出操作命令字65H后，ISR的内容为。
9. 当串行异步通信采用9600波特率，8位数据位，偶校验，2位停止时，传送100个字节所需时间为7.6 ms。
10. XT系统中，当AEN信号为高电平时，表示在输出地址信号。
11. 有一12位D/A转换器，可输出电压0～10V。
若使其输出7.5V，则应向其写入的12位数字为（写成16进制）。
12. ADC的3个主要性能参数是、、。
二、选择题(每空2分，共20分)1.若用户数据位于存储区10000H ～1FFFFFH，则该数据的段地址为__________。
(A) 0100H (B) 1FFFH (C) 1000H (D) 0FFFH2.8253有多种工作方式，下面哪种说法不正确？(A) 可以从OUT上输出周期重复的窄脉冲(B) 可以从OUT上输出周期重复的对称方波(C) 可以从OUT上输出单个宽度可编程的负脉冲(D) 可以从OUT上输出单个宽度可编程的正脉冲3.下面的中断中，只有__________需要硬件提供中断类型码。
09年微机原理考试题
09年微机原理考试题
一、简答题（45）
1、8088/8086的内部寄存器?
给出表格，让填写寄存器名称
2、什么是寻址方式？一共有几种寻址方式？
3、物理地址为3B2AFH，段地址为3A00H，求偏移地址
4、统一编址、独立编址是什么？画图说明
5、微机的输入输出方式有哪些？分别对应于哪些外设？
6、中断向量码为21H，算出中断向量地址单元
7、什么是异步通信？
8、模拟量的输入输出通道
二、判断指令正误（10）
三、读程序（10）
写出每条程序的意思及最终结果
四、编写两数相加程序数DATA1、DATA2存于RESULT中
五、简述计数器的工作方式选计数器2输出一1KHZ的
方波，时钟信号频率为2MHZ。
六、利用芯片74LS138连接总线和74LS244（入口地址
0F0H）接开关电路、74LS273(入口地址0F1H)接发光二极管，、两芯片，完成一定的功能。
2）编写程序使开关闭合所有灯亮，后面还有控制它，亮灭的程序题我忘记了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009微机原理习题一、填空题：1．计算机是通过____________、____________、____________总线把各个部件连接在一起，构成一个系统。
（数据、地址、控制）2．微处理器的字长是指____________________。
（一次处理二进制位数）3．微处理器的主频是指____________________。
（处理器时钟频率）4．8086CPU有________根数据线，________根地址线，可寻址的地址空间达到________字节，数据总线与地址总线是以________________方式复用，其经加电复位后，执行第一条指令的物理地址是________________。
（16、20、1M、分时、FFFF0H）5．从功能上，8086CPU可分为________________和________________两部分。
（总线接口单元BIU、执行单元 EU）6．8086/8088CPU内部共有________个________位寄存器。
（14、16）7．8086/8088CPU内部共有________个________位段寄存器，分别是________、________、________和________，用来存放16位的________。
（4、16、CS、DS、SS、ES、段基地址）8．8086/8088CPU内部用来存放下一条要执行的指令的偏移地址的寄存器是________，它与段寄存器________配合产生下一条要执行的指令的________地址。
（IP、CS、物理）9．8086/8088CPU内部标志寄存器________用来存放6个________标志位和3个________标志位。
（FLAGS、状态、控制）10．8086/8088CPU内部共有________个16位通用寄存器，其中________、________、________和________可分别分为2个8位寄存器使用。
（8、AX、BX、CX、DX）11．为了实现对1M字节单元的寻址，8086/8088系统采用了________________的寻址方式。
编程时所使用的地址称为________________，它由________________和________________两部分构成。
CPU访问存储器时实际输出的地址称为________________，其地址范围从________________到________________。
（段加偏移、逻辑地址、段基地址、偏移地址，物理地址、00000H、FFFFFH）12．8086/8088CPU中存储单元的物理地址=（__________）×______＋__________；若（CS）=0200H，(IP)=0051H，则物理地址为__________。
（段基地址、16、偏移地址、02051H）13．在堆栈操作中，隐含使用的通用寄存器是__________。
（SP）14．如果访问存储器时使用BP寻址，则默认的段寄存器是__________。
（SS）15．已知(AX)= E896H, (BX)= 3976H,则执行指令ADD BX, AX 后，(AX)= ________________, (BX)= ________________, ZF= __________, CF=__________, OF=__________。
（E896H、220CH、0、1、0）16．某单元在数据段中，已知（DS）=1000H，偏移地址为1200H，则它的物理地址为________________。
（11200H）17．某系统中，已知SS=2360H，SP=0800H，若将20H个字节的数据入栈，则SP的内容为________________。
（07E0H）18．8086的指令队列有__________个字节，8088的指令队列有__________个字节。
（6、4）19．MN／MX#是工作模式选择信号，由外部输入，为高电平时CPU工作在________________，为低电平时，CPU工作在________________。
（最小模式、最大模式）20．8086/8088CPU的非屏蔽中断输入信号是由_______引脚输入的，并产生____号中断；可屏蔽中断信号是由______引脚输入的，当标志寄存器中IF为____时，CPU将屏蔽此中断；最小/最大模式控制信号是由__________引脚输入的。
（NMI、2、INTR、0、MN、MX#）21．8086工作于最小模式，CPU完成存储器读操作时M/IO#为____电平、RD#为____电平、WR#为____电平、DT/R#为____电平。
如果进行字节操作，单元地址为2001H，则BHE#为____电平、A0为____电平。
如果为字操作且该字为“对准存放”，则BHE#为____电平、A0为____电平。
（高、低、高、低、低、高、低、低）22．时钟发生器________________是8086/8088微处理器的一个辅助器件，用于为微处理器提供所需要的________________，并为________________和________________进行同步。
（8284A、时钟信号CLK、准备好信号READY、复位信号RESET）23．8086利用地址锁存器_______________和数据缓冲器_______________实现总线分离并提高总线的负载能力。
8086_______________信号的下降沿对地址信号进行锁存。
8086的_______________信号和_______________信号用于控制数据缓冲器。
（8282/74LS373、8286/74LS245、ALE、DEN#、DT/R#）24．8086CPU的基本总线周期由______个时钟周期组成；在读写周期T1状态，CPU向总线发出_________信息；若时钟频率为5MHz，则一个时钟周期为_________。
（4、地址、0.2μs）25．半导体存储器的主要指标包括________________、________________和________________。
(存储容量、存取速度、带宽)26．存储器扩的三种基本方法为________________、________________和________________。
（字扩展、位扩展、字位全扩展）27．地址译码的常用方法为________________、________________和________________。
（线译码方式、部分译码方式、全译码方式）28．采用1K×4的芯片组成32K×8的存储器模块，需要__________块芯片。
（64）29．I/O端口的编址方法有________________和________________两种。
8086微机采用________________的编址方法，I/O端口地址范围从________________到________________。
（独立编址、统一编址、独立编址、0000H、FFFFH）30．CPU与外设间的信息传送控制方式有____________________、____________________和____________________三种。
（直接程序控制方式、中断控制方式、DMA控制方式）31．I/O接口内部包括________________寄存器、________________寄存器和________________寄存器。
（数据、控制、状态）32．8086的中断类型包括________________和________________。
（内部中断、外部中断）33．8086的外部中断类型包括________________和________________。
（非可屏蔽中断NMI、可屏蔽中断INTR）34．典型中断处理程序结构应包括________________、________________、执行中断服务程序、________________、________________和中断返回等部分。
（保护现场、开中断、关中断、恢复现场）35．8086/8088微机系统采用向量中断的方式，内存空间中，地址为00000H～003FFH中存放着________________。
类型码为________________的中断所对应的中断向量存放在0000H：0058H 开始的4个连续单元中，若这4个单元的内容分别为________________、________________、________________、________________，则相应的中断服务程序入口地址为5060H：7080H。
（中断向量表、16H、80H、70H、60H、50H）36．中断控制器8259A有____________个命令字，占用____________个端口地址。
（7、2）37．用3片8259A级联，最多可管理________________级中断。
（22）38、8086CPU响应中断时，自动压入堆栈的信息是________________、________________和________________。
（FLAGS、IP、CS、）39．若8259工作在自动循环方式下，当前IR3上的中断请求已执行并返回，则8个中断源中优先级最高的是________________。
（IR4）40．8259A应用中，需对IR5，IR3进行屏蔽，操作命令字OCW1应写入________________。
（28H）41．CPU在指令的最后一个时钟周期检测INTR引脚，若测得INTR为________________且IF为________________，则CPU在结束当前指令后响应中断请求。
（高电平、1）42．从CPU的NMI引脚产生的中断叫做________________，它的响应不受________________的影响。
（非可屏蔽中断NMI、IF）43．在8086/8088微机中，实现CPU关中断的指令是________________，实现开中断的指令是________________。
（CLI、STI）44．8259有两种中断触发方式________________和________________。
（电平触发方式、边沿触发方式）45．8255A是一个____________________芯片。
（可编程并行通信接口）46．8255A的A组有__________种工作方式，B组有__________种工作方式。
（3、2）47．8255A的三个端口中只有端口__________没有输入输出锁存功能。
