华为S5700 SSH远程管理配置实例
华为S5700 SSH远程管理配置实例
配置通过STelnet登录设备示例组网需求如图1所示，用户希望安全的远程登录设备，但是Telnet缺少安全的认证方式，用户可以通过STelnet方式进行远程的安全登录。
终端PC和SSH服务器之间路由可达，10.137.217.203是SSH服务器的管理口IP地址。
在SSH服务器端配置用户client001，PC使用client001用户通过Password认证方式登录SSH服务器。
图1 配置用户通过STelnet登录设备组网图说明：使用STelnet V1协议存在安全风险，建议使用STelnet V2登录设备。
配置思路采用如下的思路配置用户通过STelnet登录设备：1.PC端已安装登录SSH服务器软件。
2.在SSH服务器端生成本地密钥对，实现在服务器端和客户端进行安全地数据交互。
3.在SSH服务器端配置SSH用户client001。
4.在SSH服务器端开启STelnet服务功能。
5.在SSH服务器端配置SSH用户client001服务方式为STelnet。
6.用户client001以STelnet方式登录SSH服务器。
操作步骤1.在服务器端生成本地密钥对2.<HUAWEI> system-view3.[HUAWEI] sysname SSH_Server4.[SSH_Server] dsa local-key-pair create: The key name will be:HUAWEI_Host_DSA.: The key modulus can be any one of the following : 512, 1024,2048.: If the key modulus is greater than 512, it may take a fewminutes.8.Please input the modulus[default=2048]:: Generatingkeys...Info: Succeeded in creating the DSA host keys.10.在服务器端创建SSH用户# 配置VTY用户界面。
S5700交换机初始化和配置
华为S5700交换机初始化和配置TELNET远程登录方法：1,交换机开启Telnet服务<Huawei>system-view #进入系统视图[Huawei]telnet server ？ #查看有enable还是disable选项，选择对应的开启方式。
[Huawei]telnet server enable #enable选项开启Telnet服务（普通系列一般为这个）[Huawei]undo telnet server disable #disable选项开启Telnet服务（CE高端系列一般为这个）2，配置VTY用户界面的最大个数（同时可以登录的最大数）[Huawei]user-interface maximum-vty 15 #默认是5，这个可以不设置3，配置VTY用户界面的终端属性[Huawei]user-interface vty 0 14 #上面是15所有这里是0 14 如果选择默认这里是0 4 [Huawei-ui-vty0-14]protocol inbound telnet #配置vty支持telnet协议4，配置VTY用户界面的用户验证方式[Huawei-ui-vty0-14]authentication-mode aaa #配置用户终端的身份验证模式为aaa认证为aaa认证[Huawei-ui-vty0-14]quit #退出vty配置界面5，配置登录验证方式[Huawei]aaa #进入aaa配置模式[Huawei-aaa]local-user admin1234 password ? #查看可以选择的密码选择[Huawei-aaa]local-user admin1234 password simple Huawei1234 #密码选项simple 账号admin1234 密码Huawei1234 (普通系列一般为这个)[Huawei-aaa]local-user admin1234 password irreversible-cipher Huawei12#$ #密码选项irreversible-cipher 账号admin1234 密码Huawei12#$ (CE高端系列一般为这个)[Huawei-aaa]local-user admin1234 service-type telnet #配置接入服务类型，如果还需要SSH 登录请加上[Huawei-aaa]local-user admin1234 privilege level 3 #配置账号的级别，默认3级是超级管理员的权限[Huawei-aaa]quit #退出<Huawei>telnet 127.0.0.1 #测试telnet配置是否OK<Huawei>save #保存配置===================================================================华为S5700交换机初始化和配置SSH和TELNET远程登录方法：AAA是指：authentication（认证）、authorization（授权）、accounting（计费）的简称，是网络安全的一种管理机制；Authentication是本地认证/授权，authorization和accounting是由远处radius（远程拨号认证系统）服务或hwtacacs（华为终端访问控制系统）服务器完成认证/授权；AAA是基于用户进行认证、授权、计费的，而NAC方案是基于接入设备接口进行认证的,在实际应用中，可以使用AAA的一种或两种服务。
华为交换机配置远程ssh登录操作步骤
华为交换机配置远程s s h登录操作步骤(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除华为交换机配置SSH登录首先说一下配置的基本步骤1、虚拟终端VTY设置2、SSH用户设置3、SSH服务器设置下面具体说一下1、虚拟终端VTY设置[huawei]user-interface vty 4[huawei-ui-vty4]authentication-mode aaa#用户认证方式为AAA[huawei-ui-vty4]protocol inbound ssh#设置VTY只支持SSH协议，自动禁止telnet功能。
Inbound后面一共有三个参数 all允许所有协议， ssh只允许ssh协议，telnet 只允许telnet协议可根据情况自己选择。
2、SSH用户设置[huawei] ssh user sshuser authentication-type password#创建SSH用户并配置SSH用户的认证方式为password。
当用户使用Password认证方式时，需要在AAA视图下配置与SSH用户同名的本地用户。
[huawei]aaa#进入AAA配置模式[Huawei-aaa] local-user sshuser password simple 12345 privilege level 15#创建本的用户sshuser 并设置密码方式为simple 密码为12345 等级为15。
#password 的参数有simple和cipher 一个是明文，一个是密文[Huawei-aaa]local-user sshuser service-type ssh#配置本地用户的服务方式为ssh。
[huawei]ssh user sshuser service-type stelnet#配置SSH用户的服务方式为stelnet。
3、SSH服务器设置[Huawei]stelnet server enable#使能stelnet服务[Huawei]rsa local-key-pair create#生成本地RSA或DSA密钥对到这里SSH登录的配置就已经完成了，上面的配置是最基本最简单的配置，有兴趣的同学可以去华为官网找相关资料仔细研究。

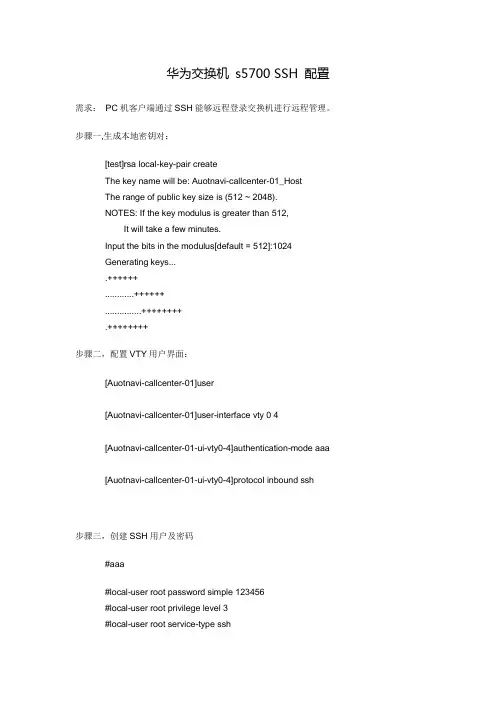

华为交换机 s5700 SSH 配置
华为交换机s5700 SSH 配置需求：PC机客户端通过SSH能够远程登录交换机进行远程管理。
步骤一,生成本地密钥对：[test]rsa local-key-pair createThe key name will be: Auotnavi-callcenter-01_HostThe range of public key size is (512 ~ 2048).NOTES: If the key modulus is greater than 512,It will take a few minutes.Input the bits in the modulus[default = 512]:1024Generating keys....++++++............++++++...............++++++++.++++++++步骤二，配置VTY用户界面：[Auotnavi-callcenter-01]user[Auotnavi-callcenter-01]user-interface vty 0 4[Auotnavi-callcenter-01-ui-vty0-4]authentication-mode aaa[Auotnavi-callcenter-01-ui-vty0-4]protocol inbound ssh步骤三，创建SSH用户及密码#aaa#local-user root password simple 123456#local-user root privilege level 3#local-user root service-type ssh步骤四: 配置ssh用户的认证方式和服务方式[Quidway] ssh user 用户名authentication-type password或[Quidway] ssh authentication-type default password #如果用户过多可直接设置默认的认证方式[Quidway] ssh user username service-type {sftp | stelnet | all } #这步骤没有配置，可能出现server refused to start a shell/command.步骤五：使能ssh服务[Quidway] stelnet server enable。
华为交换机S5700设置远程sshtelnet登录
华为交换机S5700设置远程sshtelnet登录AAA是指：authentication（认证）、authorization（授权）、accounting（计费）的简称，是⽹络安全的⼀种管理机制；Authentication是本地认证/授权，authorization和accounting是由远处radius（远程拨号认证系统）服务或hwtacacs（华为终端访问控制系统）服务器完成认证/授权；AAA是基于⽤户进⾏认证、授权、计费的，⽽NAC⽅案是基于接⼊设备接⼝进⾏认证的,在实际应⽤中，可以使⽤AAA的⼀种或两种服务如果是⼀台刚初始化过的华为交换机，需要输⼊两次相同的密码作为登录交换机的登录密码交换机上有console 端⼝ MEth管理端⼝ usb端⼝通过串⼝线配置S5700 的管理IP地址，串⼝线接在交换机的console⼝，ip设置完成后⽹线接在ETH⼝：<Quidway> system-view[Quidway] interface MEth 0/0/1[Quidway] interface MEth 0/0/1[Quidway-MEth0/0/1]ip address x.x.x.x 255.255.255.0 ///设置MEth管理端⼝的ip地址[Quidway-MEth0/0/1]quit[Quidway]ip route-static 0.0.0.0 0.0.0.0 x.x.x.x（gateway）[Quidway-MEth0/0/1]display ip interface MEth 0/0/1 ///查看MEth管理端⼝的配置信息[Quidway]添加⽤户,设置ssh telent远程登录<Quidway> system-view ///进⼊系统配置模式[Quidway]aaa ///进⼊AAA模式[Quidway-aaa]local-user chy password cipher qaz123456 ///设置本地⽤户名和密码 cipher加密[Quidway-aaa]local-user chy service-type ssh telnet ///设置⽤户设置登录ssh telnet服务[Quidway-aaa]display ssh server status ///查看ssh服务是否⽣效[Quidway-aaa]display telnet server status ///查看telnet服务是否⽣效[Quidway-aaa]local-user chy privilege level 15 ///设置⽤户级别[Quidway-aaa]q ///退出AAA模式设置vty 0 4远程登陆的虚拟端⼝VTY是路由器的远程登陆的虚拟端⼝，0 4表⽰可以同时打开5个会话，line vty 0 4是进⼊VTY端⼝，对VTY端⼝进⾏配置，⽐如说配置密码，或者ACL.[Quidway]user-interface vty 0 4 ///进⼊vty 0 4远程虚拟端⼝[Quidway-ui-vty0-4]authentication-mode aaa ///为虚拟⽤户终端配置AAA⾝份验证模式[Quidway-ui-vty0-4]user privilege level 15 ///为虚拟⽤户终端配置⽤户级别[Quidway-ui-vty0-4]protocol inbound all ///为虚拟⽤户终端配置使⽤的协议，all即都⽀持[Quidway-ui-vty0-4]protocol inbound telnet ///为虚拟⽤户终端配置telnet协议，即可以使⽤telnet远程登录[Quidway-ui-vty0-4]protocol inbound ssh ///为虚拟⽤户终端配置ssh协议，即⽤户可以使⽤ssh远程登录[Quidway]ssh user chy authentication-type password ///为chy⽤户设置ssh认证为password，此命令对设置单⼀⽤户设置来说⽐较实⽤[Quidway]ssh authentication-type default password ///设置ssh默认的认证⽅式为密码认证，对设置多个⽤户来说很实⽤[Quidway]ssh user chy service-type stelnet ///为chy⽤户设置ssh认证服务类型为stelnet[Quidway]display ssh user-information chy ///查看ssh服务chy⽤户的配置信息[Quidway]q ///退出系统设置视图<Quidway>save ///保存设置配置登陆IP地址<Quidway> system-view //进⼊系统配置模式[Quidway]interface Vlanif 1 //进⼊三层 vlanif 接⼝[Quidway-Vlanif1]ip address 192.168.0.1 255.255.255.0 //配置管理 IP 地址创建web登录管理账号[Quidway]http server enable ///系统视图下开启http服务[Quidway]http secure-server enable ///系统视图下开启http安全服务即https[Quidway]aaa //系统视图下进⼊aaa模式[Quidway-aaa]local-user admin privilege level 15 ///配置 http 登录名权限[Quidway-aaa]local-user admin service-type http /// 开启 http 登录服务[Quidway-aaa]quit /// 退出aaa模式创建vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]vlan 10 ///创建vlan 10[Quidway-vlan10]quit ///退出系统配置模式[Quidway]interface Vlanif 10 ///进⼊配置vlan 10的模式[Quidway-Vlanif10]ip address 192.168.0.1 255.255.255.0 ///为vlan 10配置IP地址和掩码[Quidway-vlan10]quit ///退出系统配置模式[Quidway-GigabitEthernet0/0/2] ///进⼊端⼝2[Quidway-GigabitEthernet0/0/2]port link-type access ///端⼝类型设置为access[Quidway-GigabitEthernet0/0/2]port default vlan 10 ///将port加⼊到我们创建好的vlan 10[Quidway-GigabitEthernet0/0/2]display vlan ///查看配置的vlan信息[Quidway]q ///退出系统设置视图批量创建vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]vlan batch 2 to 19 ///批量创建vlan 2-19 ，系统都会有⼀个默认的vlan 1 [Quidway]display vlan ///查看vlan信息[Quidway]q ///退出系统设置视图批量删除vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]undo vlan batch 2 to 19 ///批量删除vlan 2-19 ，系统都会有⼀个默认的vlan 1[Quidway]display vlan ///查看vlan信息[Quidway]q ///退出系统设置视图批量把端⼝加⼊到vlan 10<Quidway>system-view ///进⼊系统配置模式[Quidway]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/6///将1⼝到6⼝添加到port-group，此处系统默认的给1⼝到6⼝添加到1个组⾥了。

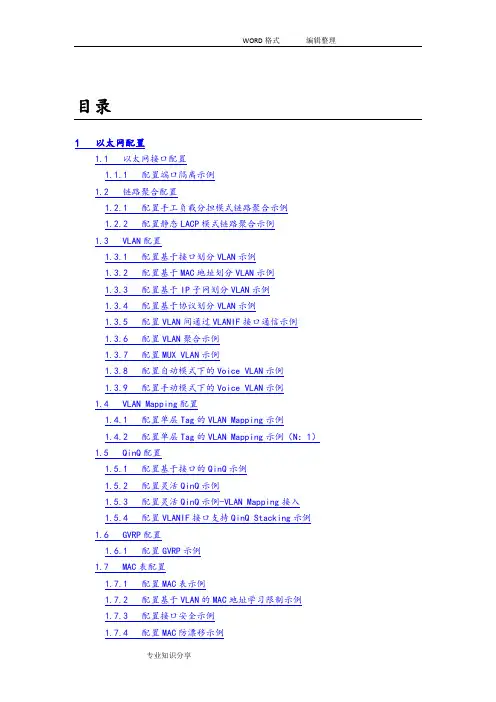

华为S5700配置实例
目录1 以太网配置1.1 以太网接口配置1.1.1 配置端口隔离示例1.2 链路聚合配置1.2.1 配置手工负载分担模式链路聚合示例1.2.2 配置静态LACP模式链路聚合示例1.3 VLAN配置1.3.1 配置基于接口划分VLAN示例1.3.2 配置基于MAC地址划分VLAN示例1.3.3 配置基于IP子网划分VLAN示例1.3.4 配置基于协议划分VLAN示例1.3.5 配置VLAN间通过VLANIF接口通信示例1.3.6 配置VLAN聚合示例1.3.7 配置MUX VLAN示例1.3.8 配置自动模式下的Voice VLAN示例1.3.9 配置手动模式下的Voice VLAN示例1.4 VLAN Mapping配置1.4.1 配置单层Tag的VLAN Mapping示例1.4.2 配置单层Tag的VLAN Mapping示例（N：1）1.5 QinQ配置1.5.1 配置基于接口的QinQ示例1.5.2 配置灵活QinQ示例1.5.3 配置灵活QinQ示例-VLAN Mapping接入1.5.4 配置VLANIF接口支持QinQ Stacking示例1.6 GVRP配置1.6.1 配置GVRP示例1.7 MAC表配置1.7.1 配置MAC表示例1.7.2 配置基于VLAN的MAC地址学习限制示例1.7.3 配置接口安全示例1.7.4 配置MAC防漂移示例1.7.5 配置全局MAC漂移检测示例1.8 STP/RSTP配置1.8.1 配置STP功能示例1.8.2 配置RSTP功能示例1.9 MSTP配置1.9.1 配置MSTP的基本功能示例1.9.2 配置MSTP多进程下单接环和多接环接入示例1.10 SEP配置1.10.1 配置SEP封闭环示例1.10.2 配置SEP多环示例1.10.3 配置SEP混合环示例1.10.4 配置SEP+RRPP混合环组网示例（下级网络拓扑变化通告）1.10.5 配置SEP多实例示例1.11 二层协议透明传输配置1.11.1 配置基于接口的二层协议透明传输示例1.11.2 配置基于VLAN的二层协议透明传输示例1.11.3 配置基于QinQ的二层协议透明传输示例1.12 Loopback Detection配置1.12.1 配置Loopback Detection示例1以太网配置本文档针对S5700的以太网业务，主要包括以太网接口配置、链路聚合配置、VLAN配置、VLAN Mapping配置、QinQ配置、GVRP配置、MAC表配置、STP/RSTP、MSTP配置、SEP配置、二层协议透明传输配置、Loopback Detection配置。
s5700 ssh用法
s5700 ssh用法SSH（Secure Shell）是一种加密的网络传输协议，用于在不安全的网络环境中实现安全的远程登录和数据传输。
华为S5700系列交换机支持SSH功能，可以帮助您安全地管理网络设备。
要在S5700交换机上使用SSH，请按照以下步骤操作：1. 配置加密密钥：交换机上配置SSH时，首先需要生成一对加密密钥，用于加密和解密数据。
使用以下命令配置加密密钥：```crypto key generate rsa```2. 配置SSH：使用以下命令启用SSH服务，并设置端口号、加密算法等参数：```interface vlan 1ip address 192.168.1.1 255.255.255.0crypto map SSL-MAP-1map ip address 192.168.1.1 255.255.255.0map layer 3 address 192.168.1.1 255.255.255.0```3. 配置登录认证：使用以下命令配置SSH登录认证，指定用户名和密码：```user-interface vlan 1authentication ip-address your-username your-password ```4. 保存配置：使用以下命令保存配置：```save```完成以上步骤后，您可以通过SSH客户端（如PuTTY）连接到S5700交换机。
在使用SSH连接时，请确保使用正确的IP地址、端口号、用户名和密码。
需要注意的是，为了保证安全，建议使用加密的SSH传输数据，避免使用明文传输。
同时，定期更改密码也是提高安全性的重要措施。
华为S5700配置实例---精品管理资料
目录1 以太网配置1。
1 以太网接口配置1.1。
1 配置端口隔离示例1。
2 链路聚合配置1.2.1 配置手工负载分担模式链路聚合示例1.2.2 配置静态LACP模式链路聚合示例1。
3 VLAN配置1。
3。
1 配置基于接口划分VLAN示例1。
3.2 配置基于MAC地址划分VLAN示例1。
3。
3 配置基于IP子网划分VLAN示例1.3。
4 配置基于协议划分VLAN示例1.3。
5 配置VLAN间通过VLANIF接口通信示例1。
3。
6 配置VLAN聚合示例1。
3。
7 配置MUX VLAN示例1。
3。
8 配置自动模式下的Voice VLAN示例1。
3。
9 配置手动模式下的Voice VLAN示例1。
4 VLAN Mapping配置1。
4。
1 配置单层Tag的VLAN Mapping示例1.4。
2 配置单层Tag的VLAN Mapping示例(N:1）1.5 QinQ配置1。
5.1 配置基于接口的QinQ示例1。
5。
2 配置灵活QinQ示例1。
5。
3 配置灵活QinQ示例—VLAN Mapping接入1.5.4 配置VLANIF接口支持QinQ Stacking示例1。
6 GVRP配置1。
6。
1 配置GVRP示例1。
7 MAC表配置1。
7。
1 配置MAC表示例1.7。
2 配置基于VLAN的MAC地址学习限制示例1。
7。
3 配置接口安全示例1.7。
4 配置MAC防漂移示例1。
7。
5 配置全局MAC漂移检测示例1。
8 STP/RSTP配置1。
8.1 配置STP功能示例1。
8。
2 配置RSTP功能示例1。
9 MSTP配置1。
9。
1 配置MSTP的基本功能示例1。
9。
2 配置MSTP多进程下单接环和多接环接入示例1。
10 SEP配置1.10.1 配置SEP封闭环示例1.10。
2 配置SEP多环示例1.10.3 配置SEP混合环示例1.10。
4 配置SEP+RRPP混合环组网示例（下级网络拓扑变化通告)1。
10.5 配置SEP多实例示例1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配置通过STelnet登录设备示例
组网需求
如图1所示，用户希望安全的远程登录设备，但是Telnet缺少安全的认证方式，用户可以通过STelnet方式进行远程的安全登录。
终端PC和SSH服务器之间路由可达，10.137.217.203是SSH服务器的管理口IP地址。
在SSH服务器端配置用户client001，PC使用client001用户通过Password认证方式登录SSH服务器。
图1 配置用户通过STelnet登录设备组网图
说明：
使用STelnet V1协议存在安全风险，建议使用STelnet V2登录设备。
配置思路
采用如下的思路配置用户通过STelnet登录设备：
1.PC端已安装登录SSH服务器软件。
2.在SSH服务器端生成本地密钥对，实现在服务器端和客户端进行安全地数据交互。
3.在SSH服务器端配置SSH用户client001。
4.在SSH服务器端开启STelnet服务功能。
5.在SSH服务器端配置SSH用户client001服务方式为STelnet。
6.用户client001以STelnet方式登录SSH服务器。
操作步骤
1.在服务器端生成本地密钥对
2.<HUAWEI> system-view
3.[HUAWEI] sysname SSH_Server
4.[SSH_Server] dsa local-key-pair create
: The key name will be:
HUAWEI_Host_DSA.
: The key modulus can be any one of the following : 512, 1024,
2048.
: If the key modulus is greater than 512, it may take a few
minutes.
8.Please input the modulus
[default=2048]:
: Generating
keys...
Info: Succeeded in creating the DSA host keys.
10.在服务器端创建SSH用户
# 配置VTY用户界面。
[SSH_Server] user-interface vty 0 14
[SSH_Server-ui-vty0-14] authentication-mode aaa
[SSH_Server-ui-vty0-14] protocol inbound ssh
[SSH_Server-ui-vty0-14] quit
# 新建用户名为client001的SSH用户，且认证方式为Password。
[SSH_Server] aaa
[SSH_Server-aaa] local-user client001 password irreversible-cipher Huawei@123 [SSH_Server-aaa] local-user client001 privilege level 3
[SSH_Server-aaa] local-user client001 service-type ssh
[SSH_Server-aaa] quit
[SSH_Server] ssh user client001 authentication-type password
11.SSH服务器端开启STelnet服务功能
[SSH_Server] stelnet server enable
12.配置SSH用户client001的服务方式为STelnet
13.[SSH_Server] ssh user client001 service-type stelnet
14.验证配置结果
# PC端client001用password认证方式连接SSH服务器。
# 通过PuTTY软件登录设备，输入设备的IP地址，选择协议类型为SSH。
图2 通过PuTTY软件用password认证方式连接SSH服务器示意图
# 点击“Open”，出现如下界面，输入用户名和密码，并按Enter键，至此已登录到SSH 服务器。
（以下显示信息仅为示意）
login as: client001
Sent username "client001"
client001@10.137.217.203's password:
Info: The max number of VTY users is 8, and the number
of current VTY users on line is 5.
The current login time is 2012-08-06 09:35:28+00:00.
<SSH_Server>
配置文件
SSH_Server的配置文件
#
sysname SSH_Server
#
aaa
local-user client001 password
irreversible-cipher %#%#aVW8S=aP=B<OWi1Bu'^R[=_!~oR*85r_nNY+kA(I}[TiLiVGR-i/'DFGAI-O%#%#
local-user client001 privilege level 3
local-user client001 service-type ssh
#
stelnet server enable
ssh user client001
ssh user client001 authentication-type password
ssh user client001 service-type stelnet
#
user-interface vty 0 14
authentication-mode aaa
#
return。
