华为5200配置实例手册[sell=XX]第1节业务介绍1-11.1 本文档的目的1-11.2 具体实例内容概览1-1第2节 PPP用户上线配置实例2-22.1 PPP业务与组网介绍2-22.2 PPP用户基本上线实例2-22.3 PPP用户扩展实2-5第3节 L2TP用户上线实例3-73.1 L2TP业务与组网介绍3-73.2 L2TP用户上线配置3-8第4节控制组播的实例4-104.1 控制组播介绍和组网4-104.2 简单控制组播实例4-114.3 对组播源认证的实例4-13第5节 NAT业务配置实例5-175.1 NAT介绍与组网图5-175.2 NAT简单配置实例5-185.3 只替换地址的NAT实例5-20第6节 PnP配置实例6-236.1 Pnp介绍与组网图6-236.2 pnp用户web认证应用实例6-24第7节三层认证与ACL应用配置实例7-277.1 三层认证介绍与组网7-277.2 三层认证的实例7-27第8节 dot1x配置实例8-308.1 dot1x介绍与组网图8-308.2 dot1x简单配置实例8-31第9节三层专线配置实例9-339.1 三层专线介绍与组网9-339.2 实例介绍9-34第10节二层专线接入实例10-3610.1 二层专线介绍与组网图10-3610.2 二层专线MA5200分配地址的配置实例10-37 第11节 Vlan透传专线配置实例11-3911.1 Vlan透传的介绍与组网图11-3911.2 Vlan透传配置实例11-40第12节 PPPoE专线配置实例12-4212.1 Pppoe专线介绍与组网12-4212.2 PPPoE专线配置实例12-42第1节业务介绍1.1 本文档的目的我们已经有了各式各样开局文档，包括配置命令，配置指导书等等，目的只有一个：让开局人员能够顺利的开局，并且解决常见的一些配置问题。
本文的目的也不另外，让大家从一个个具体的配置实例中更感性的认识一下配置过程，本实例基本是实际环境的运行结果，简单的增加了一些解释与说明，以便更好的理解配置。
& 说明：对于每个实例，我们尽量给出它的组网图，以便您更好的理解;我们重点是各种用户的上线配置，首先给出最简单的上线配置，然后给出一些辅助配置项目，也就是下面所谓的扩展对于V100R007B01D015以后的版本做了一些命令的修改1、PORTVLAN的配置命令格式做了修改，更改的命令格式为：portvlan { ethernet ethernet-id | gigabitethernet gigabitethernet-id | trunktrunk-id }[ port-number ] vlan startvlanid [ vlan-num ]2、增加vt的批量绑定和反绑定命令pppoe-server bind { ethernet INTEGER<1-24> [ INTEGER<1-24> ]| gigabit-etherne INTEGER<25-26> [ INTEGER<1-2> ] | trunk INTEGER<1-13>[ INTEGER<1-13> ]}3、修改域下配置web认证服务器配置命令[ undo ] web-server {X.X.X.X | url <strinhg> | mode{ get | post } }本文中的配置命令是以R007B01D006的版本基础的，请工程师查阅此文档时请注意命令行的变化，命令的具体说明请参考相关版本的开局指导书，这里不再详细说明。
1.2 具体实例内容概览本文档基本以MA5200R007业务项目组的业务特性为基础，当然还包括其他的相关特性，具体有：l PPP用户基本上线实例。
l PPP用户上线实例扩展l L2TP用户上线实例l 下带5100的可控组播业务简单实现（组播源不认证）l 下带5100的可控组播业务扩展实现（组播源认证）l NAT业务的简单实现。
l NAT业务的扩展实现l 简单的PnP用户上线过程。
l 扩展Pnp用户上线过程。
l dotlx用户上线过程l 二层专线用户上线实例l 三层专线用户上线实例l PPPoE专线用户上线实例l 透传专线的基本配置实例l 代理专线的基本配置实例第2节PPP用户上线配置实例2.1 PPP业务与组网介绍MA5200F提供用户的PPPoE接入方式，在该接入方式中，用户采用虚拟拨号的方式接入到MA5200F中，获得服务。
PPPOE接入业务的组网主要为通过GE口或100M口接到三层交换机或路由器上，MA5200F通过100M下带2403F等二层交换机，进行用户接入和认证，其型组网为：2.2 PPP用户基本上线实例& 说明：如下一个ppp用户，从5200F3端口VLANID为2接入，PAP认证（口令验证协议），本地认证，本地分配地址。
<MA5200F>dispcu#version7106sysnameMA5200F#system language-modeenglish#radius-server grouplogin#interfaceEthernet3pppoe-server bind Virtual-Template 1 【用户接入端口，需绑定虚模板，7113以后的版本，也可以在虚模板的模式下批量增加PPPOE-SERVER与端口的绑定关系】#interface Virtual-Template1 【配置虚模板】ppp authentication-mode pap 【配置认证方式】#interfaceNULL0#interfaceLoopBack0#interfaceNm-Ethernet0#ip pool pool1 local 【配置本地地址池】gateway 7.7.7.1255.255.0.0section 0 7.7.7.2 7.7.7.100 //配置地址池的地址段dns-server 202.103.0.117dns-server 202.103.44.5secondary#dot1x-template1#aaa 【aaa下配置域和认证方式】authentication-scheme default1authentication-modelocalaccounting-scheme default1accounting-modelocaldomain 990ip-pool first pool1authentication-scheme default1accounting-scheme default1【域下缺省采用的认证方案与计费方案为default1，此处计费、认证方案也可以不配】#local-aaa-server 【由于本地认证配置本地用户】user user1@990 password123#cluster#user-interface conuser-interface vty 04#portvlan ethernet 3 21access-type layer2-subscriber 【配置为二层用户】#return<MA5200F>2.3 PPP用户扩展实例& 说明：如下一个ppp用户，从5200F 3端口VLANID为2接入，PAP认证，本地认证，本地分配地址。
增加页面强推和虚模板下的一些配置项<MA5200F>dispcu#version7106sysnameMA5200F#system language-modeenglish#radius-server grouplogin#interfaceEthernet3pppoe-server bind Virtual-Template 1 【用户接入端口，需绑定虚模板，7113以后的版本，也可以在虚模板的模式下批量增加PPPOE-SERVER与端口的绑定关系】#interfaceEthernet4.0ip address 11.1.1.200 255.255.0.0 【与一个server 相连】#interfaceVirtual-Template1ppp timer negotiate8ppp keepalive interval 745 retransmit 7 【配置虚模板下的一些参数】#interfaceNULL0interfaceLoopBack0#interfaceNm-Ethernet0#ip pool pool1 local 【配置本地地址池】gateway 7.7.7.1255.255.0.0section 0 7.7.7.2 7.7.7.100dns-server 202.103.0.117dns-server 202.103.44.5secondary#dot1x-template1#aaa 【aaa下配置域和认证方式】authentication-scheme default1authentication-modelocalaccounting-scheme default1accounting-modelocaldomain 990pppoe-url http://11.1.1.101【pppoe强推一个页面】ip-pool first pool1local-aaa-server 【由于本地认证配置本地用户】user user1@990 password 123authentication-scheme default1accounting-scheme default1【域下缺省采用的认证方案与计费方案为default1，此处计费、认证方案也可以不配】#cluster#user-interface conuser-interface vty 04#portvlan ethernet 3 2 1 【配置为二层用户】access-type layer2-subscriberportvlan ethernet 4 01access-typeinterface#return<MA5200F>第3节L2TP用户上线实例3.1 L2TP业务与组网介绍PPP协议定义了一种封装技术，可以在二层的点到点链路上传输多种协议数据包，这时用户与NAS之间运行PPP协议，二层链路端点与PPP会话点驻留在相同硬件设备上。
L2TP协议提供了对PPP链路层数据包的通道（Tunnel）传输支持，允许二层链路端点和PPP会话点驻留在不同设备上并且采用包交换网络技术进行信息交互，从而扩展了PPP模型。
MSAG5200数据配置
add-slctermid rack 1 shelf 0 beginslot 3 beginindex 0 num 32 tmidfix USER type 1(type1代表中兴）
宽带配置（暂时可以不做）
1。****add-board-slc slot 4 type 32
NO1，2，5必须为Main_used,NO7,8表示MPR板上第一和第二个VOIP子卡，如果有VOIP子卡，则相应的状态也应当为Main_used.
ox1389>unit 3 查看12槽位MPR板运行状态
ox1389>unit 4 查看从框1所有板运行状态
ox1389>unit 5 查看从框2所有板运行状态
root
root
一:配置物理位置
增加机架
add-rack rack 1 type 1
增加主机框
add-shelf rack 1 physhf 0 type 6
增加主框的ICS板
add-board-mics slot 9 type 3（3：是GIS，1：是ICS）
二:配置MGC信息
add-mednat mprslot 11 mprsubcard 2 nicslot 9 inphyport 5 exphyport 5 exipaddr 10.76.53.61 udpport 8000
配置MPRB资源的JITER(这是对IP网络质量的一个要求,可以不做)
mod-rtppar-mprb parid 1 mindelay 20 maxdelay 120 nomdelay 20
vlan add 2
vlan add-port 2 port 0/9/1 tagged
华为MA5200G配置实例
#10.配置静态路由
ip route-static 0.0.0.0 0.0.0.0 x.x.x.x
/*配置到对端的默认路由*/
华为MA5200G配置实例
来源:收集整理 发布日期:2006-06-05 进入论坛
radius-server shared-key maple
/*配置radius服务器通信密钥，我这里写了maple，记得自己改！！！*/
#5.配置地址池
ip pool maple local
/*配置名为maple的本地地址池*/
gateway 1.1.1.1 255.255.255.0
/*进入虚拟终端接口配置模式*/
auth aaa
/*这里我使用的是aaa的认证模式，可选用none 也就是不认证，和passowrd 密码认证这三种,推荐选择aaa 和 password */
/*set auth pass cipher xxxxx 如果你选择的是password认证方式，则要设置一个密码*/
/*在华为5200G中，默认认证模式就是radius，所以无需额外配置认证模式;配置认证模式的命令是authen radius*/
#3.配置计费方案
aaa
/*进入AAA视图*/
accounting-scheme maple
/*创建计费方案为maple */
/*在这里无需设置计费模式，默认就是radius;设置计费模式的命令是 accounting-mode radius */
local-aaa-server
/*进行本地3a服务器视图*/
user maple password cipher xxxxxxx level 3
w55200 v4路由器说明书
w55200 v4路由器说明书
华为路由 WS5200 四核版双千兆智能路由器，无线家用
穿墙四号放大器，可以为我们带来极致快速的无线网络号体验。
本站提供华为ws5200四核版说明书下载，还不会操作使用的
小伙伴欢迎来获取查阅
指示灯
绿色常亮可以上网
请参考本手册，配置路由器。
请确保网线无松动和连接无错误。
请致电宽带运营商，确认网络是否存在故障。
红色常亮无法上网：
闪烁路由器已检测到可配对的设备：
发现可配对的 HUAWEI HiLink 智能设备，路由器指示灯
自动变为慢闪。
此时点按一下路由器的 H 键后，指示灯闪烁加快，可配
对设备将连接路由器的 Wi- Fi。
连上后，路由器指示灯停止闪烁。
若您误碰 H 键导致指示灯闪烁，请等待2分钟，指示灯会自动恢复。
路由器的 H 键同时具有 WPS 按键功能。
产品特点
速度快双频Wi-Fi性能提升50% 连接稳10台设备接入CPU占用率约为5% 延迟低新闻类APP内打开网页延迟降低30% 抗干扰邻居同频Wi-Fi干扰下速度提升30%
用户评价。

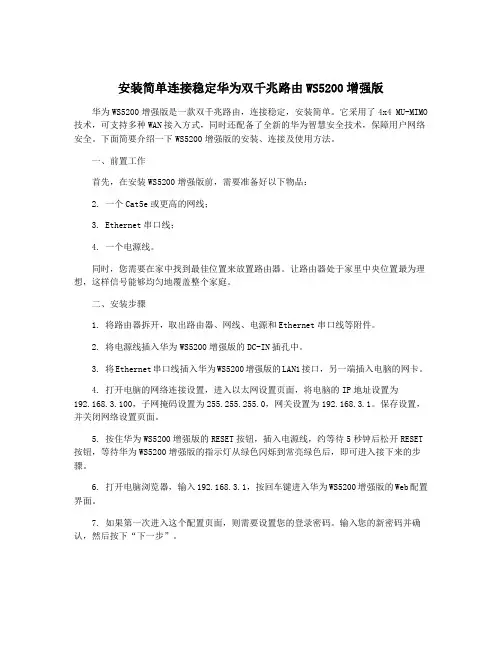

安装简单连接稳定华为双千兆路由WS5200增强版
安装简单连接稳定华为双千兆路由WS5200增强版华为WS5200增强版是一款双千兆路由，连接稳定，安装简单。
它采用了4x4 MU-MIMO 技术，可支持多种WAN接入方式，同时还配备了全新的华为智慧安全技术，保障用户网络安全。
下面简要介绍一下WS5200增强版的安装、连接及使用方法。
一、前置工作首先，在安装WS5200增强版前，需要准备好以下物品：2. 一个Cat5e或更高的网线；3. Ethernet串口线；4. 一个电源线。
同时，您需要在家中找到最佳位置来放置路由器。
让路由器处于家里中央位置最为理想，这样信号能够均匀地覆盖整个家庭。
二、安装步骤1. 将路由器拆开，取出路由器、网线、电源和Ethernet串口线等附件。
2. 将电源线插入华为WS5200增强版的DC-IN插孔中。
3. 将Ethernet串口线插入华为WS5200增强版的LAN1接口，另一端插入电脑的网卡。
4. 打开电脑的网络连接设置，进入以太网设置页面，将电脑的IP地址设置为192.168.3.100，子网掩码设置为255.255.255.0，网关设置为192.168.3.1。
保存设置，并关闭网络设置页面。
5. 按住华为WS5200增强版的RESET按钮，插入电源线，约等待5秒钟后松开RESET 按钮，等待华为WS5200增强版的指示灯从绿色闪烁到常亮绿色后，即可进入接下来的步骤。
6. 打开电脑浏览器，输入192.168.3.1，按回车键进入华为WS5200增强版的Web配置界面。
7. 如果第一次进入这个配置页面，则需要设置您的登录密码。
输入您的新密码并确认，然后按下“下一步”。
8. 进入路由器网络连接设置界面。
首先，您需要选择路由器的ISP类型，根据您的运营商选择PPPoE、动态IP或静态IP。
接着，输入运营商提供的账户、密码和网络设置信息。
9. 如果您需要设置无线网络，可以在这一步中进行配置。
请继续设定无线名称和密码，并选择适当的无线加密方式。
最新华为路由器配置实例
最新华为路由器配置实例最新华为路由器配置实例一：介绍华为路由器是一种网络设备，通过路由连接不同的网络，并且能够提供各种网络服务和功能。
本文将详细介绍华为路由器的配置步骤，以便能够帮助用户正确配置和操作华为路由器。
二：准备工作在开始配置华为路由器之前，需要准备以下材料和设备：1. 华为路由器设备2. 电脑或移动设备3. 电缆连接线4. 网络连接配置信息三：连接路由器1. 将华为路由器设备插入电源插座，并确保路由器的电源开关已打开。
2. 使用电缆连接线将路由器的LAN口连接到电脑或移动设备的网口。
四：登录路由器管理界面1. 打开电脑或移动设备上的浏览器，输入默认的路由器管理界面地址（例如：192.168.1.1）。
2. 在弹出的登录界面中，输入默认的用户名和密码，登录。
五：配置基本网络设置1. 在路由器管理界面中，找到“基本网络设置”或类似选项。
2. 输入网络连接配置信息，包括IP地址、子网掩码、网关等。
3. 保存并应用配置。
六：配置无线网络1. 在路由器管理界面中，找到“无线网络设置”或类似选项。
2. 设置无线网络的名称（SSID），选择加密方式并设置密码。
3. 保存并应用配置。
七：配置高级功能根据实际需求，可以配置路由器的各种高级功能，包括但不限于：1. DHCP服务设置2. 端口转发设置3. 安全设置4. VLAN配置5. ... （根据实际需求添加更多内容）八：保存配置并重启路由器1. 确认所有配置都已设置完成并保存。
2. 在路由器管理界面中找到“系统设置”或类似选项。
3. “保存配置并重启路由器”或类似按钮，等待路由器重启完成。
九：附件本文档所涉及的附件包括：1. 华为路由器配置示例截图2. 路由器连接线图片十：法律名词及注释1. 路由器：是一种网络设备，用于连接不同的网络。
2. 网络连接配置信息：包括IP地址、子网掩码、网关等，用于设置网络连接。
3. 默认用户名和密码：路由器的初始登录用户名和密码。
完整5200开局步骤(附 版本及测试手册)
MASG5200开局步骤及注意事项：（严格遵守命令大小写格式，红色字体部分格外注意）一、开局数据：（即开局前需申请的数据）中兴MSAG5200---华为OFTX3000MSAG5200窄带IP:10.56.0.20MASK:255.255.255.0 GA TEWAY:10.56.0.1 VLAN: 2500 MSAG5200宽带IP:10.90.14.26 MASK:255.255.255.0 GATEWAY:10.90.14.1 VLAN: 10宽带业务VLAN:100-115协议类型：H.248端口：2944TID前缀：USER RTP资源前缀：RTP二、上传5200所需版本文件记录GIS单板的贴条上的outband MAC;inband MAC;nic MAC 后面用的着。
1、准备要上传的版本文件，放在一个文件夹里面（例如：D:/MSAG5200）所需版本文件如下：2、将背板最右侧的串口线与电脑的串口相连，将GIS板的带外网口与电脑的网口用交叉网线相连3、打开ftp工具（例如：WFTPD），设置ftp用户及ftp路径（一般创建3个用户：su3/su3;zte/zte,gise/gise），FTP工具如下：4、打开超级终端，选择与设备相连的com口，属性选择“还原为默认值”5、复位GIS单板，在超级终端界面中按小写s键进入boot状态6、用小写i修改GIS内部时钟7、用小写c修改GIS的带外IP地址和host IP,并修改电脑相关的ip属性，host ip为本机IP9槽GIS的带外IP配置为168.10.0.2，10槽GIS带外IP配置为168.10.0.100，host IP 配置为168.10.0.254，从框带外IP同主框。
配置好后用小写p命令查看ip配置情况）8、用大写E格式化GIS板上的存储空间（一般主控框GIS板有C、D、E三个盘符）格式完成后用大写D命令查看文件是否被清除9、设置MAC地址BOOT状态下，需要设置当前单板的inband MAC、nicMAC、out MAC设置out MAC：M命令设置inban MAC和nic MAC：q命令9、用大写T命令上传GIS的版本T icsVer.z（将主cpu版本传递到GIS的C盘根目录下）T icsFpga.bin （将FPGA版本传递到GIS的C盘根目录下）T icsSlav.bin （将从cpu版本传递到GIS的C盘根目录下）T icsSlav1.bin （将从cpu版本传递到GIS的C盘根目录下）用大写D查看目前C盘符下的文件情况重启GIS10、在串口中观察启动信息，大约3分钟后，进入稳定状态，继续进行以下步骤：打开ftp server，ftp用户名和密码为zte，zte；路径设置为版本文件所在的本地路径(D:\MSAG5200)。
华为5200G使用手册
第一章 系统配置指导
MA5200G文件系统的常用操作 文件系统的常用操作 MA5200G所管理的文件主要有BootROM的程序文件、主机 软件的程序文件、系统配置文件、系统信息文件（如调试信 息、日志信息、告警信息）和话单文件等。
Mkdir 创建目录； Rmdir 删除目录； Pwd 显示当前的工作目录； Dir 显示目录或文件信息； Cd 改变当前目录。 delete [ /unreserved ] 删除文件； Undelete 恢复删除文件； reset recycle-bin 彻底删除回收站中的文件； Rename 重新命名文件；
