项目管理案例教程（第三版）习题及答案第一章软件项目管理概述一、填空题1、实现项目目标的制约因素有（项目范围）、（成本)、（进度计划）、（客户满意度）等。
2、项目管理包括（启动过程组）、（计划过程组）、(执行过程组)、（控制过程组）、（收尾过程组）5个过程组。
二、判断题1、搬家属于项目。
(对）2、项目是为了创造一个唯一的产品或提供一个唯一的服务而进行的永久性的努力。
(错）3、过程管理就是对过程进行管理,目的是要让过程能够被共享、复用，并得到持续的改进。
（对)4、项目具有临时性的特征.（对）5、日常运作存在大量的变更管理，而项目基本保持连贯性的。
(错）6、项目开发过程中可以无限制地使用资源.（错)三、选择题1、下列选项中不是项目与日常运作的区别的是（C）A. 项目是以目标为导向的，日常运作是通过效率和有效性体现的。
B. 项目是通过项目经理及其团队工作完成的，而日常运作是职能式的线性管理。
C．项目需要有专业知识的人来完成,而日常运作的完成无需特定专业知识。
D．项目是一次性的，日常运作是重复性的.v2、下列选项中最能体现项目的特征（C）A．运用进度计划技巧B．整合范围与成本C．确定期限D．利用网络进行跟踪3、以下都是日常运作和项目的共同之处,除了（D）A．由人来做B．受限于有限的资源C．需要规划、执行和控制D．都是重复性工作4、项目经理的职责不包括（D）A．开发计划B.组织实施 C.项目控制 D.提供资金5、下列选项中属于项目的是(C）A．上课B。
社区保安C.野餐活动D。
每天的卫生保洁6、下列选项中正确的是(C）A．一个项目具有明确的目标而且周期不限 B.一个项目一旦确定就不会发生变更C．每个项目都有自己的独特性D．项目都是一次性的并由项目经理独自完成7、（B）是为了创造一个唯一的产品或提供一个唯一的服务而进行的临时性的努力。
A．过程B.项目C。
项目群D。
组合8、（B）是一系列伴随着项目的进行而进行，目的是确保项目能够达到期望结果的一系列管理行为。
UML课后习题答案
填空题第一章(1)统一建模语言UML是绘制软件蓝图的标准工具语言，可以对软件系统产品进行说明、可视化、构造和编制文档。
(2)UML在实际软件项目中，可以用于构造各种类型系统的业务模型和软件模型。
(3)软件的开发模式有瀑布模型、喷泉模型、基于构件的开发模型和XP方法。
(4)面向对象程序的三大要素是多态、封装和继承。
(抽象)(5)瀑布模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题。
第二章(1) 在UML中，静态视图包含有两种视图，分别是类图和对象图。
(2) 规格说明，修饰，拓展划分是UML常用的通用机制。
(3) 够造型，标记型，约束是UML常用的扩展机制。
(4) 用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。
(5) 状态图是通过对象的各种状态来建立模型来描述对象的随时间变化的动态行为，并且它是独立的对象为中心进行描述。
第三章(1)Rational Rose默认支持的目标语言主要包括 Java、Visual Basic等。
（C++，C#）(2) 部署视图显示的是系统的实际部署情况,它是为了便于理解系统如何在一组处理解节点上的物理分布，而在分析和设计中使用的架构视图。
(3)使用R ational Rose 生成代码的步骤包括选择待转换的目标模型、检查Java语言的语法错误、设置代码生成属性、生成代码。
(4)在用例视图中包括了系统中的所有参与者、用例和用例图，必要时还可以在其中添加顺序图、协作图、活动图和类图等。
(5) 构件视图用来描述系统中的各个实现模块以及它们之间的依赖关系包含模型代码库、执行文件、运行库和其他构件等信息。
第四章(1)对象图的目的在于描述系统中参与交互的各个对象在同一时刻是如何运行的。
(2)链是两个或多个对象之间的独立连接，是关联的实例。
(3)在UML的图形表示中，类是由名字、属性和方法三个部分组成的。
(4)依赖关系使用一个从客户指南提供者的虚箭头来进行表示。
UML基础与Rose建模实用教程课后习题及答案(无第四章)

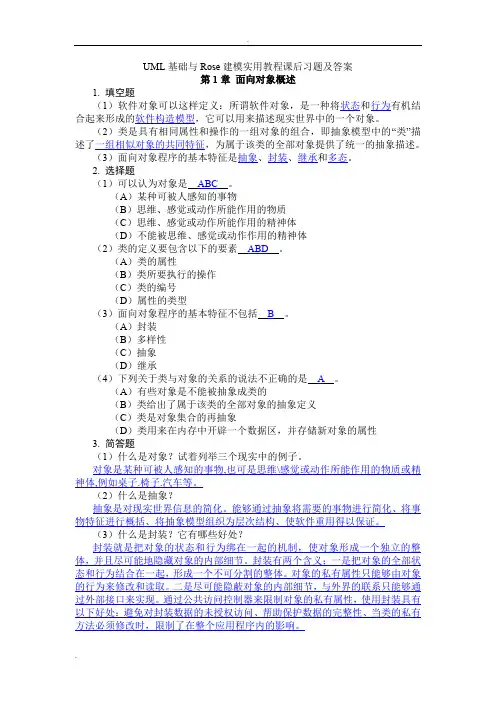

UML基础与Rose建模实用教程课后习题及答案第1章面向对象概述1. 填空题（1）软件对象可以这样定义：所谓软件对象，是一种将状态和行为有机结合起来形成的软件构造模型，它可以用来描述现实世界中的一个对象。
（2）类是具有相同属性和操作的一组对象的组合，即抽象模型中的“类”描述了一组相似对象的共同特征，为属于该类的全部对象提供了统一的抽象描述。
（3）面向对象程序的基本特征是抽象、封装、继承和多态。
2. 选择题（1）可以认为对象是ABC。
（A）某种可被人感知的事物（B）思维、感觉或动作所能作用的物质（C）思维、感觉或动作所能作用的精神体（D）不能被思维、感觉或动作作用的精神体（2）类的定义要包含以下的要素ABD。
（A）类的属性（B）类所要执行的操作（C）类的编号（D）属性的类型（3）面向对象程序的基本特征不包括B。
（A）封装（B）多样性（C）抽象（D）继承（4）下列关于类与对象的关系的说法不正确的是A。
（A）有些对象是不能被抽象成类的（B）类给出了属于该类的全部对象的抽象定义（C）类是对象集合的再抽象（D）类用来在内存中开辟一个数据区，并存储新对象的属性3. 简答题（1）什么是对象？试着列举三个现实中的例子。
对象是某种可被人感知的事物,也可是思维\感觉或动作所能作用的物质或精神体,例如桌子.椅子.汽车等。
（2）什么是抽象？抽象是对现实世界信息的简化。
能够通过抽象将需要的事物进行简化、将事物特征进行概括、将抽象模型组织为层次结构、使软件重用得以保证。
（3）什么是封装？它有哪些好处？封装就是把对象的状态和行为绑在一起的机制，使对象形成一个独立的整体，并且尽可能地隐藏对象的内部细节。
封装有两个含义；一是把对象的全部状态和行为结合在一起，形成一个不可分割的整体。
对象的私有属性只能够由对象的行为来修改和读取。
二是尽可能隐蔽对象的内部细节，与外界的联系只能够通过外部接口来实现。
通过公共访问控制器来限制对象的私有属性，使用封装具有以下好处：避免对封装数据的未授权访问、帮助保护数据的完整性、当类的私有方法必须修改时，限制了在整个应用程序内的影响。
UML软件建模教程课后习题及标准答案
UML软件建模教程课后习题及答案————————————————————————————————作者：————————————————————————————————日期：UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答：现实系统的复杂性和内隐性，使得人们难于直接认识和把握，为了使得人们能够直观和明了地认识和把握现实系统，就需要借助于模型。
2. 软件模型有什么特征？答：建模对象特殊，复杂性，多样性3. 软件建模技术有哪些因素？答：软件建模方法，软件建模过程，软件建模语言，软件建模工具4. 软件模型包括哪些方面的内容？答：从模型所反映的侧面看：功能模型，非功能模型，数据模型，对象模型，过程模型，状态模型，交互模型，架构模型，界面模型等；从软件开发工作看：业务模型，需求模型，分析模型，设计模型，测试模型等。
5. 软件建模工具应该具有哪些基本功能？答：软件模型的生成和编辑，软件模型的质量保障，软件模型管理等二、填空题1、模型是对现实的（抽象）和模拟，是对现实系统（本质）特征的一种抽象、简化和直观的描述。
2、模型具有（反映性）、直观性、（简化性）和抽象性等特征。
3、从抽象程度，可以把模型分为（概念模型）、逻辑模型和（物理模型）三种类型。
4、较之于其他模型，软件模型具有（建模对象特殊）、复杂性和（多样性）等特征。
5、软件模型是软件开发人员交流的（媒介），是软件升级和维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言和（软件建模工具）。
7、从开发阶段看，软件建模有业务模型、（需求模型）、分析模型、（设计模型）和测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性，把软件建模工具分为（独立软件）建模工具和（插件式软件）建模工具。
10、OMG在（ 1997 ）年把UML作为软件建模的标准，UML2.0版本是（ 2005 ）年颁布的。
uml课后习题答案
uml课后习题答案第一章系统建模与分析设计的演变课后习题：1、A2、C3、D4、B5、软件按照其工作方式可划分为实时处理软件、分时处理软件、交互式软件和批处理软件。
6、软件生存周期由软件的定义、软件的开发和软件的使用维护和更新换代三部分组成。
7、软件开发模型有瀑布模型、增量模型、螺旋模型、智能模型和快速原型模型等五种主要模型8、面向对象技术采用以类为中心的封装、继承、多态等不仅支持软件复用，而且使软件维护工作可靠有效，可实现软件系统的柔性制造。
9、UML的优点是：唯一性、连续性、维护性、复用性和完善性。
第二章统一建模语言UML1、A2、B3、C4、D5、B6、UML分析和设计模型由三类模型图表示，三类模型图是：用例模型图、静态模型图和动态模型图。
7、UML的软件统一开发过程，即生命周期按时间顺序可以划分为，开始，详细设计，系统构造和移交四个阶段及阶段中一系列的循环重复。
8、UML开发过程是一种二维结构软件开发过程，软件项目开发过程流程包括的核心工作内容是，分析，设计，实现，测试和配置9、UML中的五个不同的视图可以完整地描述出所建造的系统，这五种视图是用例视图、逻辑视图、构件视图、进程视图和配置视图。
10、UML中有10中基本图可以完整地描述出所有建造的系统，这10中视图是用例图、类图、对象图、包图、构件图、配置图、序列图、活动图、状态图和合作图。
第三章需求分析与用例建模习题：1、B2、A3、C4、D5、B6、A7、A8、UML软件开发过程需求分析阶段产生的模型由三类模型图表示。
他们是：用例模型图、静态模型图和动态模型图。
9、CRC卡中的描述由类名、类特征、类类型、责任和协作者共五部分组成10、软件项目的目的的可行性研究分析中，技术可行性研究包括风险分析、资源分析、技术分析三部分组成11、在UML软件开发过程的需求分析阶段，建立用例模型的步骤分为，确定系统的范围和边界，确定系统的执行者和用例，对用例进行描述，定义用例之间的关系和审核用例模型。
UML课后习题答案
UML课后习题答案第1章UML概述1. 请指出UML的三个主要的特性。
1）UML是一种语言2）UML是用来建模的3）UML是统一的标准2. 请指出三种以上现实生活中的常用模型，并说明它们分别在各自的领域中发挥了什么样的作用。
1）电路图：电子产品设计、生产、维修2）园区沙盘：直观、立体化地展示园区的景观、布局3）地图：导航、指路等3. 请说明蓝图和草图的区别，并简单描述其适用的场景。
蓝图一般是指采用CASE(Computer Aided（or Assisted）Software Engineering)工具绘制的、正式的、规范的UML模型；而草图则通常是指手工绘制的、规范度较低的在纸张的UML模型。
对于局部的、重要性不高的、共享范围较小的UML模型，直接将草图扫描到电脑存档即可；对于全局的、重要性高的、高度共享的，在草图的基础上用CASE工具绘制成为正式的蓝图，并将其纳入统一的模型管理中4. 说明UML适用的建模领域，以及其作用和主要的参与人员。
业务建模，用来加强对业务领域的了解，以领域专家为主，需求分析人员是主力，系统分析员、架构师可参与。
需求模型，用来加强需求了解，便于技术决策，以需求分析人员为主，系统分析员是主力，领域专家提供指导，架构师和资深开发人员参与。
设计模型：包括高层设计模型和详细设计模型。
高层设计模型以架构师为主，系统分析员从需求方面提供支持，资深开发人员从技术实现方面提供支持。
详细设计模型则以资深开发人员为主，架构师提供指导。
实现模型：架构师、资深开发人员（设计人员）；以资深开发人员（设计人员）为主，架构师提供总体指导。
数据库模型：架构师、数据库开发人员、资深开发人员（设计人员）；以数据库开发人员为主，架构师提供指导，资深开发人员（设计人员）予以配合。
第2章UML世界的构成1. UML是由哪三个部分组成的，请分别说明它们的作用。
基本构造块：也就是建模元素，是模型的主体UML规则：也就是支配基本构造块如何放在一起的规则公共机制：运用于整个UML模型中的公共机制、扩展机制2. 请列举出三个以上UML中的事物构造块，并说明适合用来表示“系统向用户提供的功能”的构造块是什么。
(完整word版)uml习题及答案
uml习题1、什么不是面向对象程序设计的主要特征。
()A．封装C．多态B．继承D．结构2、UML中有四种关系是：依赖，泛化，关联和（）A、继承B、合作C、实现D、抽象3、UML中的事物包括：结构事物，分组事物，注释事物和（）A、实体事物B、边界事物C、控制事物D、动作事物4、在UML中，（）图显示了一组类、接口、协作以及它们之间的关系。
A、状态图B、类图C、用例图D、部署图5、下列描述中，哪个不是建模的基本原则（）A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述6、UML体系包括三个部分：UML基本构造块，（）和UML公共机制A、UML规则B、UML命名C、UML模型D、UML约束7、下图是（）A、类图B、用例图C、活动图D、状态图10、下面哪个不是UML中的静态视图（）A.状态图B.用例图C.对象图D.类图11、（）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
A、泳道B、分叉汇合C、分支D、转移12、下列关于状态图的说法中，正确的是（）A. 状态图是UML中对系统的静态方面进行建模的五种图之一。
B. 状态图是活动图的一个特例，状态图中的多数状态是活动状态C. 活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D. 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模13、对反应型对象建模一般使用（）图A、状态图B、顺序图C、活动图D、类图14、类图应该画在Rose的哪种（）视图中A、Use Case ViewB、Logic ViewC、Component ViewD、Deployment View15、类通常可以分为实体类，（）和边界类A、父类B、子类C、控制类D、祖先类16、顺序图由类角色，生命线，激活期和（）组成A、关系B、消息C、用例D、实体17、（）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件18、关于协作图的描述，下列哪个不正确（）A.协作图作为一种交互图，强调的是参加交互的对象的组织；B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号；D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；19、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模20、一个对象和另一个对象之间，通过消息来进行通信。
UML课后习题答案
UML课后习题答案⼀、填空1. 如果要把众多的事物进⾏归纳和分类，那么所依据的⾯向对象特性是抽象。
2. ⾯向对象中的表⽰层⽤于提供给⽤户使⽤和显⽰的界⾯。
3. UML中的元元模型层位于结构的最上层，是组成UML最基本的元素，代表要定义的所有事物。
4. 在UML2.0中⽤来表⽰类、组件、协作等模型元素内部结构的是组合结构。
5. UML中的实现关系使⽤⼀条空⼼三⾓作为箭头和虚线作为其图形表⽰。
1. ⽤例图的标准关系有扩展、泛化关系、关联关系。
2. ⽤例图的组成有关系、系统、参与者和⽤例。
3. 在UML中，⽤例⽤⼀个圆形来表⽰。
4. 泛化关系使⽤⼀条实线和⼀个三⾓箭头来边接⽤例。
1.类图是⾯向对象系统建模中最常⽤和最基本的图之⼀。
2. 泛化约束可以分为不完我约束、完全约束、解体约束和重叠约束。
3. UML规范中定义了4种基本的依赖类型，它们分别是使⽤依赖、抽象依赖、绑定依赖和授权依赖。
4. 组合关系⽤来描述整体与部分，但是部分不能离开整体⽽单独存在，当整体类被销毁部分类将同时被销毁。
5.组合关系和聚合关系都是⼀种特殊的关联关系，它们都描述了整体与部分的关系。
1.对象图描述了参与交互的各个对象在交互过程中某⼀时刻的状态。
2. 存在于时间和空间的具体实体是⽤来描述对象的。
3. 对象除了⽤于数据外，还可以拥有各种关系，这些关系被称为链。
4. 使⽤包以及类所绘制的图形就叫包图。
5. 包图的常⽤关系包括依赖关系和泛化关系，其中依赖关系⼜包括<> 依赖和<>依赖。
1. UML中活动图的核以元素是活动，它使⽤圆⾓矩形表⽰。
2. 活动图中的活动结点有3种类型，其中控制结点可以包含开始状态。
3. 在⼀个活动图中可以有⼀个开始状态。
有多个结束状态。
4. 在活动图中使⽤分叉与汇合来描述并⾏的⾏为。
5. ⼀个异常处理器包含⼀个异常处理执⾏体和⼀个异常类型。
1. 顺序图是⼀种通信集合。
2. ⽣命线有激活和休眠两种状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章
1.（）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
A．泳道
C．分支
B．分叉汇合
D．转移
2.下列关于状态图的说法中，正确的是（）
A．状态图是UML中对系统的静态方面进行建模的五种图之一。
B．状态图是活动图的一个特例，状态图中的多数状态是活动状态
C．活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D．状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模
3.UML中，对象行为是通过交互来实现的，是对象间为完成某一目的而进行的一系列消息交换。
消息序列可用两种图来表示，分别是（）
A．状态图和顺序图
C．状态图和活动图
B．活动图和协作图
D．顺序图和协作图
4．下列关于状态图的说法中，正确的是（）
A．状态图是UML中对系统的静态方面进行建模的五种图之一。
B．状态图是活动图的一个特例，状态图中的多数状态是活动状态
C．活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D．状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模
5.下列关于活动图的说法错误的是（）
A.一张活动图从本质上说是一个流程图，显示从活动到活动的控制流
B.活动图用于对业务过程中顺序和并发的工作流程进行建模。
C.活动图中的基本要素包括状态、转移、分支、分叉和汇合、泳道、对象流。
D.活动图是UML中用于对系统的静态方面建模的五种图中的一种
7.若将活动状态比作方法，那么动作状态即（）
A．方法名
B．方法返回值
D．方法的可见性
C．方法体中的每一条语句
A．类图
C．对象图
A、函数调用
C、状态转换
A、信息流
C、初始活动
A、并发控制
C、对象
A、活动
C、结合
A、时间图
8.下面（）属于UML中的动态视图。
B．用例图
D．状态图
B、接口
D、消息传递
B、控制流
D、活动
B、决策点
9.（）是对象与其外界相互关联的唯一途径。
10.在UML活动图中，（）表示一个操作完成后对其后续操作的触发。
11.在UML活动图中，（）表示活动需要输入的对象或者作为活动的处理结果输出的对象。
D、活动
B、初始节点和活动终点
D分叉
B、流程图
13.在活动图中，（）是从多个源活动汇合到一个。
14.（）是一种特殊形式的状态机，用于对计算流程和工作流程建模。
C、活动图
D、状态图
15．在活动图中，（）表示一个具有子结构的纯粹计算的执行，通常为操作或位于其内的声明的调用成真实世界程序的执行。
A、状态
C、顺序状态
A、转换
C、事件
B、活动
D、活动状态
16.要状态机图中，（）表示两个状态之间的关系，源状态和目的状态。
B、状态
D监护条件
B．对象的时序
D．系统体系结构框架
B．状态图
D．构件图
17．活动图中的分劈和同步接合图符是用来描述（）。
A．并发处理行为
C．类的关系
A．活动图
C．配置图
A．交互
C．体系结构
A、数据流
C、对象流
A．对象
C．执行者
18.在UML的需求分析模型中，对用例模型中的用例进行细化说明应使用（）。
19.状态图和活动图建立了UML面向对象开发过程中的对象动态（）模型。
B．状态
D．软件复用
B、控制流
D、消息
20.活动图的边包括（）
21.活动图中动作状态之间的迁移不是靠（）触发的，当活动（动作）状态中的活动完成时迁移就被触发。
B．事件
D．系统
1．根据下面的描述，绘制一幅状态图。
电话初始时处于“空闲”状态，当听筒被拿起后处于“激活”状态。
听筒被拿起后，电话等待拨号，若在30秒之内拨号电话将进入“拨号”状态，如果拨号正确的则电话进入“正在接通中”状态，如拨号不正确则会一直听到提示拨号错误。
若拿起听筒30秒之内不拨号，则电话处于“超时”状态。
在“正在接通中”状态下，若对方占线则电话进入“忙”状态，若对方不占线则进入“接通”状态，对方拿起听筒后，电话处于“通话”状态，若在通话中对方挂断则进入“挂起”状态。
激活
空闲拨号正确拨号
[对方占线]
忙正在接通中[ in 30s ]
等待拨号错误拨号[对方不占线]接通
[对方拿起电话]通话
拨号错误
[ out 30s ]
do/提示拨号错误
超时[对方挂断]挂起
2．仔细分析下面对某公司“会见顾客”业务流程的描述，画出带泳道的活动图。
（18分）
（1）公司业务员打电话给客户，确定一个会面。
（5）业务员随后为他们准备好会议用纸。
（6）如果会面得到了一个解决方案，则咨询顾问根据解决方案编写一个报告，并将报告发给顾客。
