单相电动机

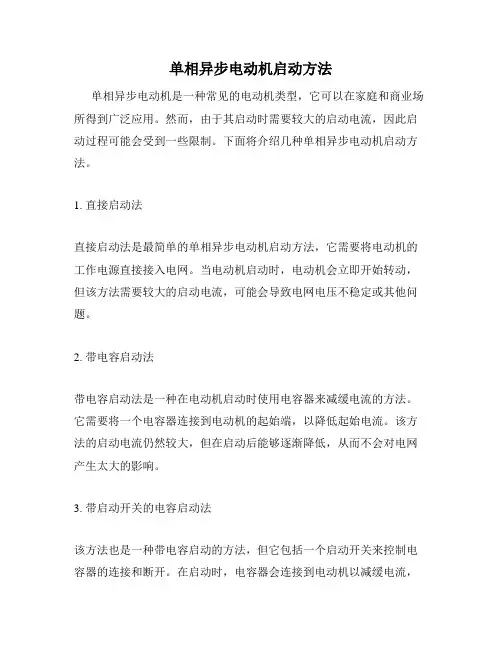

单相异步电动机启动方法
单相异步电动机启动方法
单相异步电动机是一种常见的电动机类型，它可以在家庭和商业场所得到广泛应用。
然而，由于其启动时需要较大的启动电流，因此启动过程可能会受到一些限制。
下面将介绍几种单相异步电动机启动方法。
1. 直接启动法
直接启动法是最简单的单相异步电动机启动方法，它需要将电动机的工作电源直接接入电网。
当电动机启动时，电动机会立即开始转动，但该方法需要较大的启动电流，可能会导致电网电压不稳定或其他问题。
2. 带电容启动法
带电容启动法是一种在电动机启动时使用电容器来减缓电流的方法。
它需要将一个电容器连接到电动机的起始端，以降低起始电流。
该方法的启动电流仍然较大，但在启动后能够逐渐降低，从而不会对电网产生太大的影响。
3. 带启动开关的电容启动法
该方法也是一种带电容启动的方法，但它包括一个启动开关来控制电容器的连接和断开。
在启动时，电容器会连接到电动机以减缓电流，
启动开关则会在电动机开始转动后自动断开，使电动机能够以正常工
作电流运转。
4. 自动启动电容器和电压扼流器启动法
自动启动电容器和电压扼流器启动法是一种集成多种启动方法的技术。
该方法包括一个自动启动电容器，它可以在电动机启动后自动断开，
以及一个电压扼流器，它可以限制启动电流。
这种方法需要购买一些
额外的设备和部件，但可以有效地保护电动机和电网。
总结
以上是几种常见的单相异步电动机的启动方法。
每种方法都有其优缺
点和应用场合。
在选择合适的启动方法时，需要考虑电动机的功率和
负载情况，以及电网的稳定性和安全性。
单相电机分几种
单相电机分几种
单相电机分几种

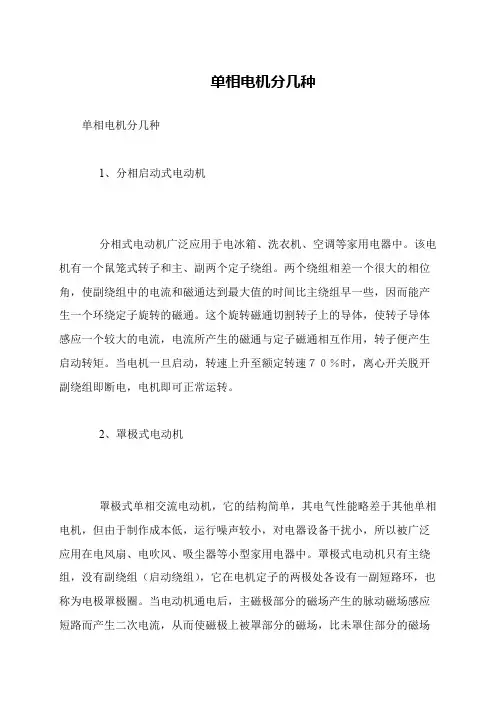

1、分相启动式电动机
分相式电动机广泛应用于电冰箱、洗衣机、空调等家用电器中。
该电机有一个鼠笼式转子和主、副两个定子绕组。
两个绕组相差一个很大的相位角，使副绕组中的电流和磁通达到最大值的时间比主绕组早一些，因而能产生一个环绕定子旋转的磁通。
这个旋转磁通切割转子上的导体，使转子导体感应一个较大的电流，电流所产生的磁通与定子磁通相互作用，转子便产生启动转矩。
当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。
2、罩极式电动机
罩极式单相交流电动机，它的结构简单，其电气性能略差于其他单相电机，但由于制作成本低，运行噪声较小，对电器设备干扰小，所以被广泛应用在电风扇、电吹风、吸尘器等小型家用电器中。
罩极式电动机只有主绕组，没有副绕组（启动绕组），它在电机定子的两极处各设有一副短路环，也称为电极罩极圈。
当电动机通电后，主磁极部分的磁场产生的脉动磁场感应短路而产生二次电流，从而使磁极上被罩部分的磁场，比未罩住部分的磁场。
单相电机工作原理
单相电机工作原理单相电机是一种构造简单、使用方便且效率较高的电动机，广泛应用于家用电器、水泵、风机等设备中。
单相电机的工作原理主要包括电场原理、转矩原理和电流相位差原理。
首先，单相电机的工作原理基于电场原理。
当单相电源连接到电机的定子上时，定子线圈中流过电流，产生的电磁场与定子磁场相互作用，引起转子旋转。
定子线圈的电流主要分为主线圈和辅助线圈，其中主线圈产生的电磁场主要用来引起转子旋转，而辅助线圈则用来提供初始转矩。
其次，单相电机的工作原理还涉及到转矩原理。
定子线圈中通过的电流会产生旋转磁场，但由于单相电源的特性，旋转磁场的大小和方向在一周期内是不断变化的。
为了引起转子的持续旋转，需要一个辅助线圈来提供初始转矩，使转子克服起动时的惯性。
最后，单相电机的工作原理还依赖于电流相位差原理。
由于单相电源的特性，定子线圈和辅助线圈之间产生了一个90度的电流相位差。
在一周期内，定子线圈和辅助线圈所产生的磁场会引起转子对应位置的磁通切割，从而产生转矩。
总的来说，单相电机的工作原理可以概括为：通过连接到单相电源的定子线圈产生的电流，引起定子和转子之间的磁场相互作用，从而产生转矩，使转子旋转。
需要注意的是，由于单相电源的特性，单相电机在起动时有较大的转矩波动和速度变化，通常需要使用启动电容器或启动继电器来辅助起动。
此外，单相电机的效率相对较低，且转矩较小，适用于一些简单的家用电器和小型设备。
总结起来，单相电机的工作原理是通过定子产生的电磁场和辅助线圈提供的初始转矩，使转子旋转。
电流相位差原理和转矩原理是实现这一过程的基础，使单相电机得以正常工作。
单相电机虽然存在一些限制，但其简单的结构和使用方便的特点使其成为了家用电器和一些小型设备的首选电机类型。
常用单相电动机种类及特性
常用单相电动机种类及特性在家用电器设备中，常配有小型单相交流感应电动机。
交流感应电动机因应用类别的差异，一般可分为分相式电动机、电容启动式电动机、永久分相式电容电动机、罩极式电动机、永磁直流电动机及交直流电动机等类型。
一般的三相交流感应电动机在接通三相交流电后，电机定子绕组通过交变电流后产生旋转磁场并感应转子，从而使转子产生电动势，并相互作用而形成转矩，使转子转动。
但单相交流感应电动机，只能产生极性和强度交替变化的磁场，不能产生旋转磁场，因此单相交流电动机必须另外设计使它产生旋转磁场，转子才能转动，所以常见单相交流电机有分相启动式、罩极式、电容启动式等种类。
１．分相启动式电动机分相式电动机广泛应用于电冰箱、洗衣机、空调等家用电器中。
该电机有一个鼠笼式转子和主、副两个定子绕组。
两个绕组相差一个很大的相位角，使副绕组中的电流和磁通达到最大值的时间比主绕组早一些，因而能产生一个环绕定子旋转的磁通。
这个旋转磁通切割转子上的导体，使转子导体感应一个较大的电流，电流所产生的磁通与定子磁通相互作用，转子便产生启动转矩。
当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。
２．罩极式电动机罩极式单相交流电动机，它的结构简单，其电气性能略差于其他单相电机，但由于制作成本低，运行噪声较小，对电器设备干扰小，所以被广泛应用在电风扇、电吹风、吸尘器等小型家用电器中。
罩极式电动机只有主绕组，没有副绕组（启动绕组），它在电机定子的两极处各设有一副短路环，也称为电极罩极圈。
当电动机通电后，主磁极部分的磁场产生的脉动磁场感应短路而产生二次电流，从而使磁极上被罩部分的磁场，比未罩住部分的磁场滞后些，因而磁极构成旋转磁场，电动机转子便旋转启动工作。
罩极式单相电动机还有一个特点，即可以很方便地转换成二极或四极转速，以适应不同转速电器配套使用。
３．电容式启动电动机该类电动机可分为电容分相启动电机和永久分相电容电机。
单相异步电动机试验方法
单相异步电动机试验方法
单相异步电动机试验方法可以分为静态试验和动态试验两种方法。
静态试验是在电动机停止运转时进行的试验，包括以下几种试验方法：
1. 空载试验：将电动机连接到电源上，不传输任何负载，记录电动机的电流、电压和功率因数等参数，以评估电动机的效率和损耗。
2. 短路试验：将电动机的输出轴固定住，通过改变输入电压或外加电阻，使电动机达到与额定转速相匹配的转速，以测量输入电流和电压，从而确定电动机的内阻和反电动势。
3. 开路试验：将电动机的转子和定子断开连接，施加额定电压，测量电动机的输入电流和电压，以评估电动机的电阻和感抗。
4. 堵转试验：将电动机输出轴固定住，施加额定电压，测量电动机的输入电流、功率和散热等参数，以评估电动机的损耗和发热情况。
动态试验是在电动机运转时进行的试验，主要包括以下几种试验方法：
1. 转速特性试验：通过改变电源电压或负载转矩，测量电动机的转速和输入电流，以获得电动机的转速特性曲线。
2. 效率试验：通过测量电动机的输入功率、输出功率和损耗等参数，以评估电动机的效率和能量转换性能。
3. 起动特性试验：通过改变电源电压和负载转矩，记录电动机的启动时间和启动电流，以评估电动机的起动性能和启动方式。
4. 定子电阻试验：通过测量电动机定子的电阻，评估电动机的
发热情况和绕组的状态。
以上试验方法可以根据具体的需求和电动机的类型进行选择和组合，以评估电动机的性能和工作状态。
单相电机调速方法
单相电机调速方法
单相电机调速方法有以下几种：
1. 频率调速：通过改变供电频率来调整电机转速。
可以使用变频器或变压器来改变电源频率。
2. 电压调速：通过调整电源电压来改变电机转速。
可以使用可调变压器、自耦变压器或自动电压调整器来调节电压。
3. 电容器调速：在单相电动机的辅助线圈中串入电容器，通过改变电容值来改变电动机的转速。
4. 变极调速：通过改变电动机的极数来改变转速。
可以使用可调换极数电机或变频器来实现。
5. 滑阀调速：通过改变电机转子与固定子之间的滑阀开度来改变转速。
可以使用滑阀调速器来实现。
6. 反馈调速：通过给电机提供转速反馈信号，实时调整电机的输入电压或频率，使得电机转速稳定。
以上是常见的单相电机调速方法，具体使用哪种方法要根据电机的具体要求和应
用场景来确定。
单相电机的工作原理
单相电机的工作原理单相电机是一种常用的电动机，它应用广泛，是传动机械设备的核心元件。
它主要由定子线圈，转子磁铁和定子绕组等几部分组成，磁路由定子线圈和转子磁铁组成。
本文将从定子磁路、转子磁路和励磁方式三个方面，详细介绍单相电机的工作原理。
定子磁路定子磁路是指定子线圈的磁路，它的磁路可以由两条相等的直流供电线圈或多条交叉连接的直流供电线圈组成。
定子线圈经过直流电流作用，会产生磁场，当转子通过时，它会感受到定子产生的磁场，转子上的磁化物会受到定子磁场的影响，产生磁铁轨道，从而产生力矩，使转子转动。
转子磁路转子磁路是指转子磁铁的磁路，它的磁路由一个或多个弯曲的绕组组成，经过交流电流的作用，产生转子磁场。
当转子磁场遇到定子磁场时，会产生互相作用，转子上的磁铁线圈会受到交叉磁力的影响，形成磁轨道，从而产生力矩，使转子转动。
励磁方式励磁是把电流通过定子磁路，使定子磁路产生一个磁场，再把一定电流通过转子磁路，使转子产生一个磁场，两个磁场互相作用，从而使转子转动起来，励磁方式一般有永磁励磁和重磁励磁两种方式。
由于永磁励磁的励磁电流比重磁励磁的励磁电流小，节能性能好，所以永磁励磁的单相电机应用的比较多。
综上所述，单相电机的工作原理是：定子磁路和转子磁路由相对应的定子线圈和磁铁组成；定子线圈作用直流电流产生的磁场，磁化物受到定子磁场的影响，转子上的磁铁线圈受到交叉磁力的影响，形成磁轨道；最后通过永磁励磁或重磁励磁，使转子转动起来，从而实现电机的驱动作用。
因此，单相电机具有结构简单，成本低廉，易于操作和维护的优点，因此，能够得到广泛的应用。
以上就是关于单相电机的工作原理的全部内容，通过本文的学习，我们应该有一定的了解和掌握，希望大家在今后的学习和实践中，能更好地应用和发挥单相电机的优势。
单相电容起动电动机的工作原理
单相电容起动电动机的工作原理
单相电容起动电动机是一种常用的起动方式，适用于小功率的单相交流电动机。
其工作原理如下：
1. 电容器：在单相电容起动电动机中，一个电容器被连接到电动机的起动线圈上。
这个电容器起到了相位差的作用，使得电动机能够产生旋转磁场。
2. 相位差：由于单相电源只能提供单一的交流电流，无法产生旋转磁场。
但是通过使用电容器，可以在电动机的起动线圈上引入一个相位差。
这个相位差会导致电动机产生旋转磁场，从而启动电动机。
3. 起动过程：当电源接通时，电容器开始充电。
在充电过程中，电容器会积累电荷，并且产生一个相位差。
一旦电容器充电完成，相位差就会达到最大值。
4. 旋转磁场：当电容器充电完成后，电动机的起动线圈中会产生一个旋转磁场。
这个旋转磁场会与电动机的定子磁场相互作用，从而产生转矩，使电动机开始旋转。
5. 电容器的作用：电容器在起动过程中起到了关键的作用。
它通过引入相位差，使得电动机能够产生旋转磁场。
一旦电动机启动，电容器的作用就会逐渐减弱，因为电动机本身会产生足够的旋转磁场来维持运转。
需要注意的是，单相电容起动电动机通常只适用于小功率的电动机，因为在大功率情况下，起动过程中的相位差可能会导致电容器过载或损坏。
对于大功率的电动机，通常会采用其他起动方式，如星角起动或自耦变压器起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章
单相异步电动机
3．家用电冰箱控制电路
第三章
单相异步电动机
3.5 单相异步电动机的维护和修理
3.4.1 单相异步电动机的拆装
1．常用电机拆卸和修理工具
木锤
拉马
套筒板手
第三章
单相异步电动机
1．常用电机拆卸和修理工具
绕线机
起子
铁锤
刮线板
第三章 单相异步电动机
3.4.2 单相异步电动机的维护
1．起动
电动机在起动前首先应进行机械方面的检查，然后进行电路方面的检查。 电机的插座前最好安装熔断器，熔断器的额定电流要比电动机的额定电流 高10～25％。
2．运行
电动机带负载正常运转时转速均匀，声音适中，发热适当。但要经常注意其温升情 况，如果发现电动机严重发热或其它不良症状必需拉闸停止运行。电网电压较低时 经常出现发热严重的情况，虽然短时间内不会烧坏绕组，但将影响电动机的使用寿 命。
故障1:电源正常，通电后电机不能启动。原因是:1电机 引线断路；2主绕组或副绕组开路；3离心开关触点合不上； 4电容器开路；5轴承卡住；&转子与定子碰擦。 故障2:空载能启动，或借助外力能启动，但启动慢且 转向不定。原因是:1副绕组开路；2离心开关触点接触不 良；3启动电容开路或损坏。 故障3:电机启动后很快发热甚至烧毁绕组。原因是:1 主绕组匝间短路或接地；2主、副绕组之间短路；3启动后 离心开关触点断不开；4主、副绕组相互接错；5定子与转 子摩擦。 故障4:电机转速低，运转无力。原因是:1主绕组匝间 轻微短路；2运转电容开路或容量降低；3轴承太紧；4电 源电压低。 故障5:烧保险丝。原因是:1绕组严重短路或接地；2 引出线接地或相碰；3电容击穿短路。 故障6:电机运转时噪音太大。原因是:1绕组漏电；2 离心开关损坏；3轴承损坏或间隙太大；4电机内进入异物。
通常起动绕组是按短时工作制来设计的。当电动 机转速达到同步转速的70%～80%时，开关K自动 将起动绕组切除。这种电机称为电容起动单相异步 电动机。
第三章 单相异步电动机
电阻分相单相异步电动机
电阻分相单相异步电动机的优点是，一般起动绕组并不外 串电阻，只不过在设计起动绕组时，使其匝数多、导线截面 积小，电阻就大了，因而运行时可靠性高。 与电容分相单相异步电动机相比，电阻分相单相异步电动 机结构简单，价格低廉，使用方便，主要用于小型机床、鼓 风机、医疗器械中，电冰箱压缩机一般都采用电阻分相单相 异步电动机。
3．维修
电机运行一段时间后可以拆开维修，清理内部杂物灰尘，填加润滑油等；最 好用500伏级摇表测量绕组绝缘电阻，正常的应不小于0.5兆欧。
第三章
单相异步电动机
单相异步电动机常见故障 及原因分析
单相异步电动机具有结构简单、成本低廉、噪音小、 只需单相交流电源供电等优点， 在农村得到广泛应 用。 单相电机根据启动方法或运转方式的不同主要分为 单相电阻启动、单相电容启动、单相电容运转、单 相电容启动和运转、单相罩极式等几种类型，而以 单相电容启动和运转异步电动机为最常用。在农村， 由于电网的供电质量较差、使用不当等原因，单相 电机故障率较高，主要表现为电机严重发热、转动 无力、启动困难、烧保险丝等。单相电容启动异步 电动机常见故障及原因主要有：
第三章
单相异步电动机
3.4.3 单相异步电动机的修理
1．起动故障的修理
2．运行故障的修理
第三章
单相异步电动机
第三章
单相异步电动机
壁扇电机
台扇电机
转页扇电机
第三章 单相异步电动机
全自动洗衣机电机
洗衣机用脱水电机
第三章
单相异步电动机
3.2 单相异步电动机的结构
第三章
单相异步电动机
3.3 单相异步电动机的工作原理
单相异步电动机如果直接接正弦交流电，将产生脉振磁动势。 一个脉振磁动势可分解为两个转向相反的旋转磁动势，因此， 单相异步电动机不能自行起动。 单相异步电动机定子上 一般有两个绕组：起动 绕组、工作绕组，两绕 组在空间上相距90度电 角度。转子是笼型结构。 起动绕组只在起动时接 入，起动完毕从电源断 开。
电机及应用
第三章 单相异步电动机
第三章
单相异步电动机
本章主要内容
3.1
3.2
3.3
3.4
3.5
单相异步电动机的应用 单相异步电动机的结构 单相异步电动机的工作原理 单相异步电动机的控制 单相异步电动机的维护和修理
第三章
单相异步电动机
3.1单相异步电动机的应用
单相异步电动机是利用单相交流电源供电，其转 速随负载变化略有变化的一种小容量交流电机。具 有结构简单、价格低廉、维修方便的特点，在工、 农业生产、办公场所、家用电器等方面得到广泛的 应用。如：吊扇、洗衣机、电冰箱、电钻、小型机 床等。
第三章 单相、结构特点 单相异步电动机的定子铁心上嵌放有两套绕组，即工作绕组 和起动绕组，它们的结构基本相同，但在空间的布置上相差 90度，在起动绕组中串入电容C后再与工作绕组并联在单相 电源上 。
第三章
单相异步电动机
第三章
单相异步电动机
二、工作原理
适当选择电容C的大小，可使流过工作绕组中的 电流IU与流过起动绕组中的电流IZ在时间上相差90 度。这样两绕组磁动势可以在气隙中形成一个接近 于圆形的旋转磁动势和磁场，并产生一定的起动转 矩。
第三章 单相异步电动机
单相罩极电动机
单相罩极异步电动机是结构最简单的一种单相异步电动机， 它的定子铁心部分通常由硅钢片叠成，按照磁极形式的不同 分为凸极式和隐极式，其中凸极式结构最为常见。
第三章
单相异步电动机
3.4 单相异步电动机的控制
1．家用电风扇控制电路
第三章
单相异步电动机
2．家用洗衣机控制电路
