电气回路谐波过载和起火危险的防范
电气火灾的主要原因及预防措施
电气火灾的主要原因及预防措施电气火灾是由电设备、电线路或电线故障引起的火灾。
它是一种有潜在危险和广泛危害的火灾类型，常见于家庭、商业和工业环境中。
电气火灾不仅会造成财产损失，还可能导致人员伤亡。
因此，我们必须认真对待电气火灾的预防工作。
1.过载：当一个电线路负载超过其额定容量时，可能导致电线路过热，从而引起火灾。
过载的主要原因包括使用了超出额定功率的电器、过多的插座和延长线，以及电线路过于老化。
2.短路：短路是电线路中两个相距较近的导体直接接触或通过一个低电阻载体导通，导致电流过大。
电线路短路可能由电线绝缘材料受损、导线插头故障、水进入电路等原因引起。
3.绝缘故障：绝缘故障可能由于电线绝缘材料老化、损坏或破裂引起。
当绝缘材料受损时，电线路中的电流可能会通过接地等路径漏电，引发火灾。
4.电线路老化：电线路经过长时间的使用，其绝缘材料可能会老化变脆，容易破裂。
这种老化细小的裂缝可能会导致火花击穿和火灾发生。
为了预防电气火灾，我们可以采取以下措施：1.定期检查和维护：定期检查和维护电力设备和电线路非常重要。
维修破损的绝缘材料、更换老化的电线和插头等可以大大降低发生火灾的风险。
2.不超负荷使用电器：不要超出电器的额定功率使用。
如果需要一次性使用多个电器，使用专业插座或分配电器来防止过载。
3.使用合格的电气设备和材料：选择有品牌和认证的电气设备和材料，确保其质量和安全性。
4.安装可靠的短路保护装置：短路保护装置能够迅速切断电流，有效防止短路造成的火灾。
5.禁止乱拉乱接电线：不要在电线上加插座、延长线等，要避免电线和电器随意踩踏、损坏。
6.防止水分进入电路：保持电线和设备干燥，防止水分进入电路。
在潮湿的环境中使用专门的防水电器和插座。
7.加强员工培训：加强员工对火灾预防和火灾应急处理的培训，提高员工对电气火灾的认识和处理能力。
总之，电气火灾有其特定的原因和预防措施。
通过定期检查和维护、合理使用电器、使用合格设备和材料、安装短路保护装置，以及加强员工培训等措施，可以有效预防电气火灾的发生，保护财产和人员的安全。
电气火灾的危害与预防措施
电气火灾的危害与预防措施电气火灾是指由于电气设备或线路故障、电线老化、电气设备过载等原因引起的火灾。
电气火灾具有发展迅猛、火势凶猛、危害巨大等特点，给人们的生命财产安全带来了严重威胁。
为了减少电气火灾的发生，保障人们的生命财产安全，必须采取一系列的预防措施。
1. 电气火灾的危害电气火灾一旦发生，会造成以下危害：（1）人员伤亡：电气火灾常伴随着火势迅速蔓延，如果没有及时发现和扑灭，会造成人员伤亡的事故。
而且，电气火灾中产生的大量有毒烟雾也会直接危害人体健康。
（2）财产损失：电气火灾一旦发生，会造成电气设备、线路的损坏，同时也会引发房屋、办公室等建筑物的火灾蔓延，导致财产的巨大损失。
（3）社会影响：电气火灾不仅仅给受灾群众带来了巨大的困扰和影响，也会引起社会的关注和恐慌。
长期以往，电气火灾对社会安全稳定产生了一定的冲击。
2. 预防电气火灾的措施为了预防电气火灾，我们应该采取以下措施：（1）定期检查和维护电气设备：定期对电气设备进行检查和维护，发现问题及时修复，确保设备正常运行。
一旦发现电气设备有缺陷或故障，要及时更换或修理，避免潜在危险。
（2）合理规划电路布线：合理规划电路布线对于预防电气火灾非常重要。
电线应该按照标准进行敷设，避免电线串扰、过度绕线等，防止电线发生过载、短路等问题。
（3）安装过载保护装置：在电路中安装过载保护装置，能够在电流超过额定值时自动切断电源，防止电气设备过载引起火灾。
（4）定期培训和宣传：定期组织电气安全培训，提高人们对电气火灾的防范意识和应急处理能力。
同时，通过各种渠道宣传电气火灾的危害和预防措施，提高公众对电气火灾的认识和重视程度。
3. 电气火灾应急处理当电气火灾发生时，我们应该做到以下几点：（1）迅速报警：一旦发现火灾，要立即拨打火警电话，迅速报警并告知具体位置。
同时，通知周围的人员尽快撤离危险区域。
（2）使用灭火器：对于初期的小规模火灾，可以使用适当的灭火器进行扑救。

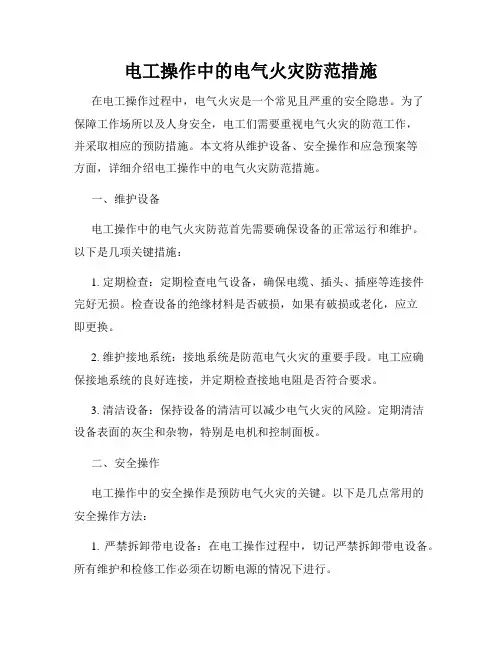

电工操作中的电气火灾防范措施
电工操作中的电气火灾防范措施在电工操作过程中，电气火灾是一个常见且严重的安全隐患。
为了保障工作场所以及人身安全，电工们需要重视电气火灾的防范工作，并采取相应的预防措施。
本文将从维护设备、安全操作和应急预案等方面，详细介绍电工操作中的电气火灾防范措施。
一、维护设备电工操作中的电气火灾防范首先需要确保设备的正常运行和维护。
以下是几项关键措施：1. 定期检查：定期检查电气设备，确保电缆、插头、插座等连接件完好无损。
检查设备的绝缘材料是否破损，如果有破损或老化，应立即更换。
2. 维护接地系统：接地系统是防范电气火灾的重要手段。
电工应确保接地系统的良好连接，并定期检查接地电阻是否符合要求。
3. 清洁设备：保持设备的清洁可以减少电气火灾的风险。
定期清洁设备表面的灰尘和杂物，特别是电机和控制面板。
二、安全操作电工操作中的安全操作是预防电气火灾的关键。
以下是几点常用的安全操作方法：1. 严禁拆卸带电设备：在电工操作过程中，切记严禁拆卸带电设备。
所有维护和检修工作必须在切断电源的情况下进行。
2. 使用符合标准的工具和设备：电工应使用符合标准要求的工具和设备，确保其质量和安全性。
3. 防止短路和过载：保持电路的正常工作状态，避免因电路短路或过载而导致火灾。
合理设计电路，不超过额定负荷，并正确安装过载保护装置。
4. 定期维护设备：对设备进行定期维护，确保其正常运行，并及时更换老化和损坏的零部件。
三、应急预案即使采取了维护设备和安全操作措施，电气火灾的发生仍然无法完全避免。
为了应对突发火灾，电工需要有应急预案。
1. 提供灭火设备：在工作场所设置灭火器和灭火器具，并定期检查其性能。
电工需要掌握使用灭火设备的方法，并定期进行灭火器的维护和更新。
2. 建立疏散通道：电工操作区域应保持通道畅通，建立合理的疏散通道，确保在火灾发生时能够安全撤离。
标明疏散路线和安全出口，并定期进行疏散演练。
3. 组织培训和教育：电工应定期进行安全培训和教育，了解火灾防范知识和应急处理方法。
电气火灾的起因及其预防
电气火灾的起因及其预防电气火灾是指由电气设备和电气线路导致的火灾事故。
电气设备和电气线路在使用过程中，经常会出现老化、短路、过载等故障，如果不及时检修和维护，就会发生电气火灾事故。
本文将探讨电气火灾的起因及其预防措施。
一、起因1.设备老化电气设备长时间使用或长期闲置，容易引起设备老化，导致设备绝缘层老化、绝缘性能降低，从而引发火灾。
2.过载单位面积内的电气负载超过电线的承载能力，会产生大量的热能，导致电线起火。
3.短路电气设备的短路容易引起高温和火花，从而导致电气线路燃烧。
4.接地不良电气设备接地不良，会产生大量的电火花而引起火灾。
5.人为原因使用者不按规定使用电气设备，擅自拆卸、改装电气设备，使用不合格的电线等都会增加电气火灾的发生概率。
二、预防措施1.维护保养对电气设备进行定期的检查、维护和保养，及时发现并消除隐患。
2.合理负载避免过载，确保单位面积内的电气负载不超过电线的承载能力。
3.设备更新及时更新老化的电气设备，保证设备的正常使用，避免设备老化引起的火灾。
4.接地良好保证电气设备的接地良好，避免由于接地不良引起的电气火灾。
5.禁止私拉乱接严禁私拉乱接电线，不得擅自拆卸或改变电气设备的结构。
6.开展培训开展培训，提高使用者的安全意识和安全技能。
7.安装灭火设施在电气设备周围设置灭火器材，以备不时之需。
预防电气火灾的发生需要各方的共同努力，关键在于日常维护保养和遵守安全操作规程的落实。
同时，我们应该认识到电气火灾的危害，加强预防和消防救援工作，保障人民群众的生命财产安全和社会稳定。
电气线路的火灾及预防(三篇)
电气线路的火灾及预防线路由于架设不正确或安装和使用时违反安全规程，随时有可能形成短路、导线过负荷或局部接触电阻过大，以致产生电火花或高温，造成线路火灾。
第一节电气线路的火灾原因及预防措施电气线路发生火灾，主要是由于线路的短路、过载或接触电阻过大等原因，产生电火花、电弧或引起电线、电缆过热，从而造成火灾。
一、短路（一）定义：电气线路中的导线由于各种原因造成相线与相线，相线与零线（地线）的连接，在回路中引起电流的瞬间骤然增大的现象叫短路。
根据欧姆定律，短路时由于电阻突然减小则电流将突然增大。
因此，线路短路时在极短的时间内会发出很大的热量，这个热量不仅能使绝缘层燃烧，而且能使金属熔化，引起邻近的易燃、可燃物质燃烧，从而造成火灾。
（二）短路的形式相线之间相接叫相间短路；相线与零线（地线）相接叫直接接地短路；相线与接地导体相接叫间接接地短路。
（三）电气线路发生短路的主要原因有：1.使用绝缘电线、电缆时，没有按具体环境选用，使绝缘受高温、潮湿或腐蚀等作用，失去了绝缘能力。
2.线路年久失修，绝缘层陈旧老化或受损，使线芯裸露。
3.电源过电压，使电线绝缘被击穿。
4.安装、修理人员接错线路，或带电作业时造成人为碰线短路。
5.裸电线安装太低，金属物不慎碰在电线上；线路上有金属物件或小动物跌落，发生电线之间的跨接。
6.架空线路电线间距太小，档距过大，电线松弛，有可能发生两线相碰；架空电线与建筑物、树木距离太近，使电线与建筑物或树木接触。
7.电线机械强度不够，导致电线断落接触大地，或断落在另一根电线上。
8.不按规定要求私拉乱接，管理不善，维护不当造成短路。
9.高压架空线路的绝缘子耐压程度过低，引起线路的对地短路。
（四）防止短路的措施1.按照环境特点安装导线，应考虑潮湿、化学腐蚀、高温场所和额定电压的要求。
2.导线与导线、墙壁、顶棚、金属构件之间，以及固定导线的绝缘子、瓷瓶之间，应有一定的距离。
3.距地面2m以及穿过楼板和墙壁的导线，均应有保护绝缘的措施，以防损伤。

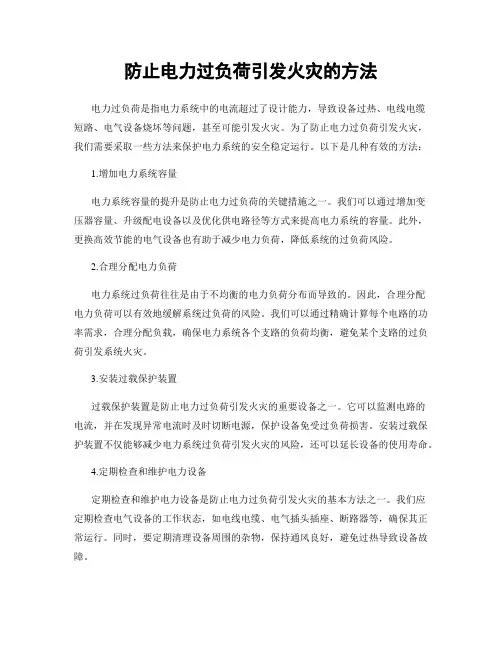

防止电力过负荷引发火灾的方法
防止电力过负荷引发火灾的方法电力过负荷是指电力系统中的电流超过了设计能力，导致设备过热、电线电缆短路、电气设备烧坏等问题，甚至可能引发火灾。
为了防止电力过负荷引发火灾，我们需要采取一些方法来保护电力系统的安全稳定运行。
以下是几种有效的方法：1.增加电力系统容量电力系统容量的提升是防止电力过负荷的关键措施之一。
我们可以通过增加变压器容量、升级配电设备以及优化供电路径等方式来提高电力系统的容量。
此外，更换高效节能的电气设备也有助于减少电力负荷，降低系统的过负荷风险。
2.合理分配电力负荷电力系统过负荷往往是由于不均衡的电力负荷分布而导致的。
因此，合理分配电力负荷可以有效地缓解系统过负荷的风险。
我们可以通过精确计算每个电路的功率需求，合理分配负载，确保电力系统各个支路的负荷均衡，避免某个支路的过负荷引发系统火灾。
3.安装过载保护装置过载保护装置是防止电力过负荷引发火灾的重要设备之一。
它可以监测电路的电流，并在发现异常电流时及时切断电源，保护设备免受过负荷损害。
安装过载保护装置不仅能够减少电力系统过负荷引发火灾的风险，还可以延长设备的使用寿命。
4.定期检查和维护电力设备定期检查和维护电力设备是防止电力过负荷引发火灾的基本方法之一。
我们应定期检查电气设备的工作状态，如电线电缆、电气插头插座、断路器等，确保其正常运行。
同时，要定期清理设备周围的杂物，保持通风良好，避免过热导致设备故障。
5.加强培训和宣传教育加强培训和宣传教育是预防火灾的最重要措施之一。
通过培训和宣传教育，可以提高员工对电力系统安全的认识和意识，教授正确使用电力设备的知识，以及应对紧急情况的应急措施。
此外，还应提醒员工遵守安全操作规程，严禁私拉乱接电线电缆等违规行为，以减少电力过负荷引发火灾的可能性。
综上所述，防止电力过负荷引发火灾需要采取一系列措施。
我们要增加电力系统容量，合理分配电力负荷，安装过载保护装置，定期检查和维护电力设备，加强培训和宣传教育。
电气火灾的预防措施
电气火灾的预防措施1、合理布线：合理布线是预防电气火灾的第一步。
在进行电气设备的布线时，需要合理规划电源线路和插座的位置，避免线路过载和电路短路的发生。
另外，还需要根据不同的用电需求，选择合适的电线规格和保护装置，并合理规划用电负荷，以防止电路过载和短路导致的火灾隐患。
2、安装标准电器设备：在选择和安装电器设备时，应选择符合国家标准的电器产品，并确保产品质量合格。
安装时要按照产品说明书和标准规范进行安装，并配备与电气负荷相适应的保护开关、短路保护装置和漏电保护器等安全装置，以确保电气设备的安全运行。
二、定期检查和维护电气设备1、定期巡视检查：对电气设备进行定期的巡视检查，可及时发现电气设备的故障和潜在安全隐患。
检查内容包括电线和插座的接触是否良好，电源线路和插座是否老化，插座和开关是否安装牢固等。
发现问题要及时整改，避免因电气设备故障而引发火灾。
2、定期维护保养：除了定期的巡视检查，还需进行定期的维护保养。
对电气设备进行定期的清洁和润滑，可以延长设备的使用寿命，减少故障的发生，从而降低火灾的风险。
三、正确使用电气设备1、禁止私拉乱接电线：私拉乱接电线是导致电气火灾的常见原因之一，因此在使用电气设备时，严禁擅自移动和更改电气线路，避免私拉乱接电线。
2、合理使用插座和延长线：在使用插座和延长线时，应遵守使用规范，不得超负荷使用，避免因过载造成插座和延长线发热、短路等问题，进而引发火灾。
3、避免临时电源：临时电源的使用往往会出现电线过多、不规范布设等问题，容易造成火灾隐患，因此应尽量避免使用临时电源。
四、加强安全教育和培训1、员工安全培训：对从事电气设备维护和使用的员工，进行相关的安全培训，提高员工的安全意识，并让其掌握安全操作规程和突发事故应急处理技能。
2、定期开展安全演练：定期组织电气火灾事故的应急演练，提高员工在火灾发生时的应急处理能力，减少火灾造成的伤害和损失。
五、使用合格的电气材料和配件1、选用合格的电气材料：在选择电气材料时，应首先选择符合国家标准和质量认证的电气材料，并在购买时要注意检查产品合格证书和检验报告，以保证产品的质量。
电动机的火灾原因及预防措施
电动机的火灾原因及预防措施电动机是现代工业生产中常用的机械设备，但由于其具有高功率、高温度、高速度等特点，存在一定的安全隐患，尤其是火灾。
电动机火灾的原因主要有电气问题、机械问题和外界原因三个方面，为了预防电动机火灾，需要采取一系列的预防措施。
首先，电动机的电气问题是电动机火灾的主要原因之一、电动机电气问题主要包括短路、过载、励磁问题等。
短路是指电动机内部线圈之间或线圈与机壳之间发生短路，造成电流过大，导致电气火灾。
预防短路的关键在于定期检查电动机的绝缘状况，避免绝缘老化或损坏。
过载是指电动机负荷超过额定值，导致电机过热，进而引发火灾。
预防过载的方法包括合理设计电动机负荷，避免过载运行，同时安装电动机保护装置，及时检测和解决过载问题。
励磁问题是指励磁电流过大或不稳定，导致电动机发热，引发火灾。
预防励磁问题的关键在于严格控制励磁电流，保持励磁电流稳定。
其次，电动机的机械问题也是引发火灾的重要原因。
机械问题主要包括轴承故障、传动装置故障、风扇堵塞等。
轴承故障是指电动机轴承损坏或润滑不良，导致轴承发热，引发火灾。
预防轴承故障的关键在于定期检查轴承状况，及时更换或维修故障轴承。
传动装置故障是指电动机传动装置出现故障或磨损，导致传动不平稳，产生过大的摩擦热，引发火灾。
预防传动装置故障的方法包括定期检查和润滑传动装置，保持传动装置的良好工作状态。
风扇堵塞是指电动机风扇叶片被异物堵塞，导致电机散热不良，发热引发火灾。
预防风扇堵塞的方法是定期清理风扇叶片，保持散热良好。
此外，外界原因也是引发电动机火灾的重要原因。
外界原因主要包括环境问题和操作问题。
环境问题是指电动机周围环境存在易燃物质或高温环境，一旦发生火灾很容易向电动机蔓延。
预防环境问题的方法包括保持电动机周围环境整洁，远离易燃物质，并设置防火墙等防护设施。
操作问题是指操作人员疏忽大意，不正确操作电动机，导致火灾发生。
预防操作问题的关键在于加强操作人员的安全教育培训，提高其对电动机安全操作的意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气回路谐波过载和起火危险的防范
这些年我们在生活中常有这样的体验--断路器的跳闸增多了，可是用钳表测一下回路电流却发现电流并未超过断路器的整定值。
原来这就是谐波电流引起的回路过载使断路器跳闸。
随着我国用电水平的不断提高，各种新型电器大量进入工商业建筑物和住宅。
其中不少电器是非线性负载，它们能产生各次的高次谐波，能使变压器、电动机等发热，降低其出率，也能使回路过载发热，断路器频繁跳闸，甚至引起火灾。
谐波可在电气装置内部产生，也可来自被其他用户"污染"的公用电网。
它既可危害电气装置自身，也可通过电网的传导危害其他用户。
本文只拟对谐波引起的回路过载问题和起火危险作一探讨。
一、线性负载和非线性负载
就谐波的产生而言，电气负载有线性负载和非线性负载之分。
如对一负载施加一正弦波波形的电压，其负载电流的波形仍为一正弦波波形而未畸变，其负载线为一直线，如图1
所示，则此负载被称作线性负载，例如白炽灯、电阻炉、未磁饱和的电动机之类的负载都是。
图1 线形负载的负载线
如对一电气负载施加一正波波形的电压，其负载电流的波形因带多次谐波电流成分而发生畸变，它不再为正弦波波形，其负载线不是一条直线而是一条曲线，如图2所示，则此负载称之为非线性负载，例如气体放电灯、微波炉、计算机，变频调速设备等负载都是。
图2 非线形负载的负载线
二、谐波电流与谐波电压互为因果
电网电压几乎是设有纯粹正弦波波形的，为了便于说明问题，假设它为正弦波形，并以图3所示的一个典型的电气装置示意图为例来说明谐波电流与谐波电压的关系。
图中的装置内有线性负载和非线性负载，电源线路的阻抗则以图示的两个阻抗来代表，它包括电气装
置内的阻抗（这是主要的阻抗）和公用电网的阻抗。
当电流的正弦波电压施加到非线性负载上时其电流波形发生畸变如图示。
当此波形畸变的电流流经电流线路阻抗时，阻抗上将产生含有谐波成分的波形畸变的电压降，使负载端的电压波形也发生畸变，此波形畸变的电压施加到线性负载上时，此负载的电流波形也和电压波形一样畸变。
这样，电气装置内的电流波形和电压波形互为因果，都发生畸变而带各次谐波，谐波含量过大时就会产生种种危害。
从图3可知，电源线路阻抗越大，谐波电压降越大，电气装置内的谐波电压和谐波电流的含量也越大，减少电流线路阻抗就可减少电气装置内的谐波含量。
现时电气装置内的线路主要采用电缆、穿管导线或封闭母线槽，阻抗中的电抗难以再减小，只能减少电阻。
我们在设计中常适当放大导线载面以减少线路发热，延长绝缘寿命和提高电压质量。
从以上分析可知这样对减少电流线路阻抗从而减少谐波危害也是有好处的。
图3 谐波电流和谐波电压互为因果
三、谐波电流导致的相线和中性线的过载
当电阻为R的导体通过电流I时，产生I2R发热，这个I是有效电流或方均根电流。
如果电气回路中除基波（50Hz）电流外还存在多次的谐波电流，导体就额外增加这些谐波的I2R发热，当这些谐波的含量过大时就导致回路过载和断路器跳闸。
用一般电磁式电流表是测不出这个过载电流的，这是因为电磁式电流表是按电流的平均值偏转的，而断路器的检测元件则是按电流的有效值动作的。
当电流波波形为正弦时，电流的平均值和有效值间有一固定的比值，电流表能正确反应电流的有效值，当电流波形畸变时，此比值已非原来正弦波波形的值，它随波形变化而变化，一般电磁式电流表的偏转角偏小而不能发现回路的过载，为此现时采用一种能按热效应来测定电流有效值的电流表，它被称作真实有效值电流表。
断路器因谐波电流而动作，说明它有效地起到了过载防护的作用，但人们往往误认为是断路器和电度表电流太小，只换大断路器和电度表而不加大导线载面，其后果是回路过载而防护电器不动作，这自然将损坏绝缘，最终导致电气短路事故甚至火灾的发生。
谐波能使线路电流增大而过载，但最大的过载危险是三相四线回路三次及其奇数倍谐波电流引起的中性线过载危险。
图4为一三相四线回路中相线和中性线的基波（50Hz）和三次谐波（150Hz）的电流波形，假设三相电流相等，因基波相位角差120度，它在中性线上的矢量和为零。
但各相三次谐波电流在中性线上却处于同一相位上，它们不是互相抵消而是互相叠加如图所示（其奇数倍谐波电流也是如此，图中未表示）。
这样中性线电流不再为零，当三次及其奇数倍谐波电流含量大时中性线电流可等于甚至大大超过相线电流。
我国一些电气回路沿袭过去的老概念，中性线截面取为相线截面的二分之一以至三分之一，在现时非线性负载日益增多，特别是能产生大量三次谐波的气体放电灯等非线性负载大量使用的情
按IEC载流量标准，当线路与邻近物体空隙大于多芯电缆外往的0.3倍或单芯电缆（导线）外径的一倍时就可将该电缆（导线）的载流量取为在导体发热量可不受阻碍地逸散的自由空气中敷设时的载流量，此载流量即表2中墙面上明敷的载流量，这样就可分别按导体通过的电流选取载面，而不必视回路为一统一的发热整体，也不必在电流计算中计入降低系数来选取载面。
1、当谐波电流为20％时，相线电流为
中性线电流为IN=275×0.2×3=165A，按表2确定截面仍为3×95＋1×50 mm2
2、当谐波电流为40％时，相线电流为
中性线电流为IN=275×0.4×3=330A，确定截面为3×95＋1×120mm2；
3、当谐波电流为60％时，相线电流为
中性线电流为IN=275×0.6×3=495A，
确定截面为3×120＋1×240mm2，即相线和中性线截面都有不同程度的增加。
需要说明，在上述二例中如果还存在三次谐波奇数倍电流，其含以超过10%；或存在三相不平衡电流，其不平衡度大于50%时，则还需视情况酌量增大导体截面。
