地震作用下管道支架系统的性能分析
管道抗震支架施工方案
管道抗震支架施工方案1. 引言管道抗震支架是一种用于管道工程中的重要设备，其作用是在地震或其他自然灾害发生时保护管道免受损坏。
本文将介绍管道抗震支架的施工方案，旨在确保管道在地震时具备较高的抗震能力，以保障工程的安全和可靠性。
2. 施工前的准备工作在施工之前，需要进行一些准备工作，以确保施工的顺利进行和最终效果的达到预期。
2.1 施工图纸和相关文件的准备施工前需要对管道抗震支架的施工图纸进行详细分析和评审，确保施工方案符合设计要求和规范。
同时，还需要准备施工相关的技术文件和资料，包括安全操作规程、施工工艺流程等。
2.2 施工人员的培训和资质要求施工人员需要具备相关的专业知识和技术能力，应经过相关培训并取得相应的证书。
同时，施工人员还需要了解施工过程中的安全要求和操作规程，确保施工过程的安全性和质量。
3. 施工流程3.1 设备和材料准备在施工开始之前，需要准备好以下设备和材料： - 抗震支架及其配件 - 固定和连接用的螺栓、螺帽等 - 施工工具，如锤子、扳手、螺丝刀等3.2 安装基础支架首先需要对管道所在的基础进行检查和评估，确保其稳定性和承载能力。
然后，在基础上安装支架，选择合适的位置和方式，确保支架与基础之间形成牢固的连接。
3.3 安装抗震支架根据施工图纸，安装抗震支架，并进行水平和垂直的调整，以确保其与管道的连接符合要求。
在安装过程中，要注意支架的位置、方向和间距等参数，确保其稳定性和可靠性。
3.4 连接管道和支架将管道与支架进行连接，使用螺栓、螺帽等固定件进行紧固，确保管道与支架的连接牢固可靠。
同时，需要根据设计要求和规范，确定连接件的规格和数量，以提供足够的抗震能力。
3.5 完善施工细节在管道与支架连接完成后，需要进行一些细节的处理，以确保整个施工过程的质量和安全性。
包括检查支架的紧固件是否牢固，管道是否存在松动，以及防止管道与其他结构相互碰撞等。
4. 施工后的验收和保养4.1 验收施工完成后，需要对管道抗震支架进行验收。
一种超高层建筑大口径管道支架减振装置施工工法(2)

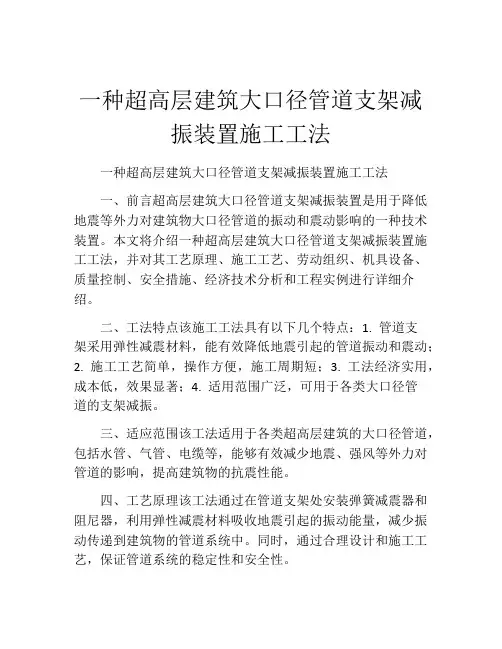

一种超高层建筑大口径管道支架减振装置施工工法一种超高层建筑大口径管道支架减振装置施工工法一、前言超高层建筑大口径管道支架减振装置是用于降低地震等外力对建筑物大口径管道的振动和震动影响的一种技术装置。
本文将介绍一种超高层建筑大口径管道支架减振装置施工工法，并对其工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点该施工工法具有以下几个特点：1. 管道支架采用弹性减震材料，能有效降低地震引起的管道振动和震动；2. 施工工艺简单，操作方便，施工周期短；3. 工法经济实用，成本低，效果显著；4. 适用范围广泛，可用于各类大口径管道的支架减振。
三、适应范围该工法适用于各类超高层建筑的大口径管道，包括水管、气管、电缆等，能够有效减少地震、强风等外力对管道的影响，提高建筑物的抗震性能。
四、工艺原理该工法通过在管道支架处安装弹簧减震器和阻尼器，利用弹性减震材料吸收地震引起的振动能量，减少振动传递到建筑物的管道系统中。
同时，通过合理设计和施工工艺，保证管道系统的稳定性和安全性。
五、施工工艺1. 施工前准备：准备所需的材料和机具设备，进行现场勘测和土建施工准备工作；2. 构架安装：根据设计要求，进行支架构架的安装，并确保支架的水平度和垂直度；3. 弹簧减震器安装：根据管道的布置和设计要求，在支架上安装弹簧减震器，并进行调整和固定；4. 阻尼器安装：在管道系统的关键位置，安装阻尼器，以增加系统的稳定性和抗震性能；5. 调试和检验：对已安装的弹簧减震器和阻尼器进行调试和检验，确保其性能符合设计要求；6. 确认工程质量：对施工质量进行检查和评估，确保施工过程中的质量达到设计要求。
六、劳动组织施工需组织有经验的技术人员和工人，配合土建、管道、电气等相关工作的进行，确保施工进度和施工质量。
七、机具设备施工所需的机具设备包括起重机、焊接工具、调试仪器等。
起重机用于安装支架和挪移管道，焊接工具用于管道连接，调试仪器用于检测和调试减振装置的性能。
管道抗震影响分析
（ ） ＝ ａ ｏ Ｓ ｉ ｎ ２ ｚ ．吾 ）
其 中式 中 ｙ （ ｘ ， ｆ ） 为 地震 时地 基土体的位移量； ａ 。 为地 面 运动 的位移振幅 ；ｘ为水平距离 ；Ｔ为地面运动的卓越周期 ；
ｔ为时 间； ｖ为地震波 的传播速度 ， 对 于纵波为 ｖ ， 横波为 ｖ 。 通过对 公式中的 Ｘ微分 ， 则可得地基土体应变 ， 然后分 别将纵波传播速度 ｖ 及横波传播速度 ｖ 代入地基土体应变 ， 即可得地基土体 的纵 向和横 向应变 。 ２ ． ２地震 时管道 应力 地震 时管 道具有 同周 围土 体 同样 的变 形所 引起 的附加 应 力，即把前面求得 的地基土体最大变形强加 于管道 ，从而 求得地震时 的附加应 力，分别 为：
论 。因为 管道的最大 弯 曲变形相对 于 一 、 一 ，而 言相 当小 ，所 以只有在管外径较大的管道或弯 曲管段时 ，才 有必 要考虑地震 引起管道弯 曲变形产生 的弯曲应力 。 。 表 １不同地基土体类别 Ｖ Ｐ及 Ｔ的数值
地基土体类别
Ｉ 坚 实 地 基 土 体 Ｉ Ｉ 洪积层土地基 Ⅲ 冲 积 层 土 地 基 Ⅳ软弱地基
中 国科 技期刊 数 据库 工业 Ａ

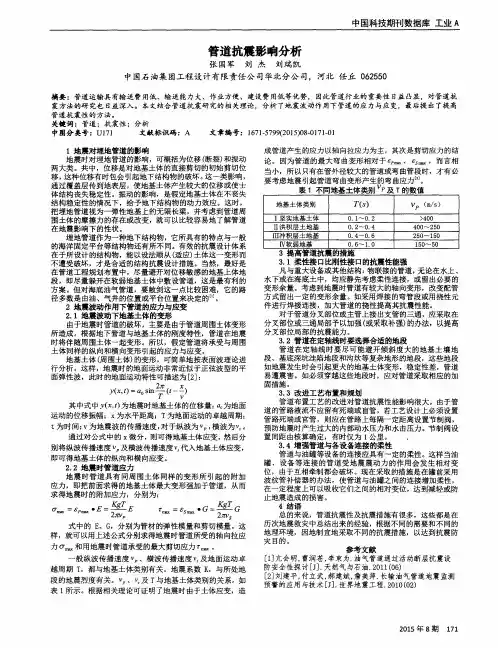

管道抗震影响分析
张 国军 刘 杰 刘 瑞 凯
中 国石 油集 团工程 设计 有 限责任 公 司华北分 公 司，河北 任 丘 ０ ６ ２ ５ ５ ０
摘要 ：管道运输具有输送 费用低 、输送 能力大、作 业方便 、建设
０ ． １ ～Ｏ ． ２ Ｏ ． ２ ～０ ． ４ ０ ． ４ ～０ ． ６
Ｖ ，（ ｍ ／ ｓ ）
＞ ４ ０ ０ ４ ０ ０ ￣２ ５ ０ ２ ５ Ｏ ～１ ５ ０ １ ５ ０ ～５ Ｏ
０ ． ６ ～１ ． ０
抗震支架管道工程施工方案

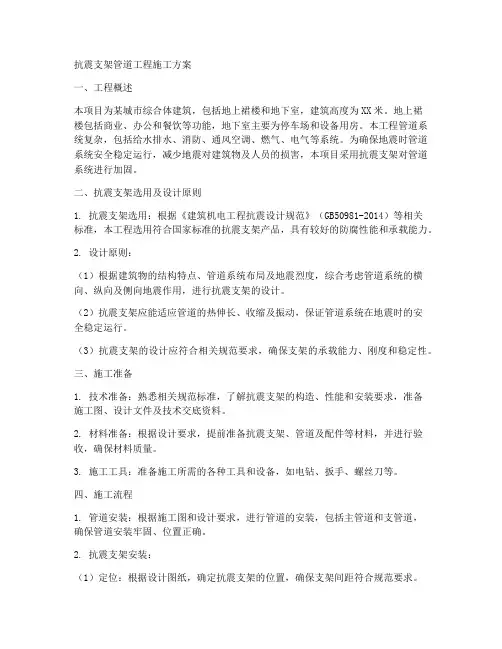

抗震支架管道工程施工方案一、工程概述本项目为某城市综合体建筑，包括地上裙楼和地下室，建筑高度为XX米。
地上裙楼包括商业、办公和餐饮等功能，地下室主要为停车场和设备用房。
本工程管道系统复杂，包括给水排水、消防、通风空调、燃气、电气等系统。
为确保地震时管道系统安全稳定运行，减少地震对建筑物及人员的损害，本项目采用抗震支架对管道系统进行加固。
二、抗震支架选用及设计原则1. 抗震支架选用：根据《建筑机电工程抗震设计规范》（GB50981-2014）等相关标准，本工程选用符合国家标准的抗震支架产品，具有较好的防腐性能和承载能力。
2. 设计原则：（1）根据建筑物的结构特点、管道系统布局及地震烈度，综合考虑管道系统的横向、纵向及侧向地震作用，进行抗震支架的设计。
（2）抗震支架应能适应管道的热伸长、收缩及振动，保证管道系统在地震时的安全稳定运行。
（3）抗震支架的设计应符合相关规范要求，确保支架的承载能力、刚度和稳定性。
三、施工准备1. 技术准备：熟悉相关规范标准，了解抗震支架的构造、性能和安装要求，准备施工图、设计文件及技术交底资料。
2. 材料准备：根据设计要求，提前准备抗震支架、管道及配件等材料，并进行验收，确保材料质量。
3. 施工工具：准备施工所需的各种工具和设备，如电钻、扳手、螺丝刀等。
四、施工流程1. 管道安装：根据施工图和设计要求，进行管道的安装，包括主管道和支管道，确保管道安装牢固、位置正确。
2. 抗震支架安装：（1）定位：根据设计图纸，确定抗震支架的位置，确保支架间距符合规范要求。
（2）安装锚栓：在混凝土结构上安装锚栓，锚栓的安装应符合相关规范要求，确保锚栓的承载能力。
（3）安装支架底座：将支架底座安装在锚栓上，确保底座的稳定性。
（4）安装竖向槽钢：将竖向槽钢安装在支架底座上，作为管道抗震支架的主要受力构件。
（5）安装横杆：将横杆安装在竖向槽钢上，用于固定管道，确保管道的稳定性和安全性。
3. 管道与支架连接：将管道与抗震支架连接，连接方式可根据设计要求采用焊接、法兰连接等，确保连接牢固可靠。
强震作用下导管架基础结构特性分析
山 西建筑SHANXI ARCHITECTURE第47卷第2期・56・4 0 0 1年6月Vol. 07 No. 2Jus. 2001DOI ：2. 13719/j. oki. 209-6525.2022 2.022强震作用下导管架基础结构特性分析沈骏1上海市水利工程设计研究院有限公司，上海200061）摘要:海上风电导管架基础结构作为应用广泛的固定式海上风机基础之一,具有能适应较大水深、稳定性好的优点。
采用时程 分析法输入Northridge 地震波，研究导管架基础结构的动力响应，结果表明塔筒顶端位移最大，位移随时间变化呈先增加后来减弱直至平稳的规律，与地震波加速度峰值相比，结构响应峰值存在一定的滞后,结构动力响应加速度不仅仅只与地震动峰值加速 度有关，还与地震波波频谱特性有着很大的关系。
越靠近桩底，结构等效应力越大，桩底处出现最大等效应力137 MPe 。
关键词:导管架基础,强震荷载，动力分析,ANSYS 中图分类号:TU312 3 文献标识码:A文章编号:209-3525 （2021） 2P056-040引言导管架作为一种钢结构,能较好地发挥其自重轻、塑性 变形能力强和延性好的优点。
由于钢材的延展性,导管架 基础结构曾被认为能够抵抗强烈的地震荷载。
然而, 294年1月1 2日美国加州San Fersanko Valley 北岭地震 中，陆域及附近海域大约有200多幢钢框架结构出现破坏, 1295年1月2日日本兵库县南部地区阪神地震中出现不 同程度破坏的钢结构建筑也高达985幢。
本研究针对海上 风电导管架基础，运用大型通用有限元软件ANSYS ,对受 到地震作用的导管架基础进行强度校核,得到基础的转角、 位移、强度，判断结构的安全性和稳定性。
1工程概况本文以渤海某海上风电导管架平台为例，上部结构采用NREL5 MW 风力发电机，风机高度为66 m,下部为四桩 型导管架基础结构,桩基础为直桩,导管架基础结构全部采 用的DH36钢圆管，整个工程处于水深为5。
管道接口抗震设防措施

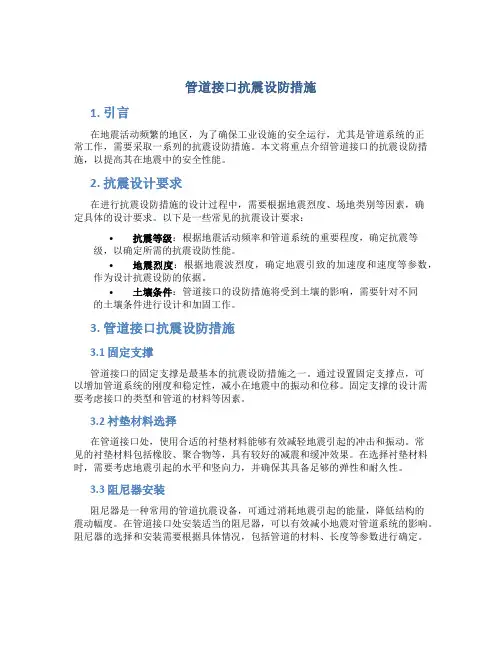

管道接口抗震设防措施1. 引言在地震活动频繁的地区，为了确保工业设施的安全运行，尤其是管道系统的正常工作，需要采取一系列的抗震设防措施。
本文将重点介绍管道接口的抗震设防措施，以提高其在地震中的安全性能。
2. 抗震设计要求在进行抗震设防措施的设计过程中，需要根据地震烈度、场地类别等因素，确定具体的设计要求。
以下是一些常见的抗震设计要求：•抗震等级：根据地震活动频率和管道系统的重要程度，确定抗震等级，以确定所需的抗震设防性能。
•地震烈度：根据地震波烈度，确定地震引致的加速度和速度等参数，作为设计抗震设防的依据。
•土壤条件：管道接口的设防措施将受到土壤的影响，需要针对不同的土壤条件进行设计和加固工作。
3. 管道接口抗震设防措施3.1 固定支撑管道接口的固定支撑是最基本的抗震设防措施之一。
通过设置固定支撑点，可以增加管道系统的刚度和稳定性，减小在地震中的振动和位移。
固定支撑的设计需要考虑接口的类型和管道的材料等因素。
3.2 衬垫材料选择在管道接口处，使用合适的衬垫材料能够有效减轻地震引起的冲击和振动。
常见的衬垫材料包括橡胶、聚合物等，具有较好的减震和缓冲效果。
在选择衬垫材料时，需要考虑地震引起的水平和竖向力，并确保其具备足够的弹性和耐久性。
3.3 阻尼器安装阻尼器是一种常用的管道抗震设备，可通过消耗地震引起的能量，降低结构的震动幅度。
在管道接口处安装适当的阻尼器，可以有效减小地震对管道系统的影响。
阻尼器的选择和安装需要根据具体情况，包括管道的材料、长度等参数进行确定。
3.4 管道支架设计管道支架的设计需要根据地震荷载和管道系统的重量等因素进行。
合理的管道支架设计能够保证管道系统的稳定性和安全性，并降低地震引起的振动和位移。
在设计过程中，需要考虑不同方向的地震力作用以及管道系统的变形和伸缩等因素。
3.5 增强管道接口刚度提高管道接口的刚度是抗震设防的关键措施之一。
通过增加钢管或者其他增强材料的使用，可以有效增加管道接口的刚度和稳定性。
浅谈管道的地震应力分析
浅谈管道的地震应力分析前言：为了保证电厂的运行安全，需要对管道进行地震工况下的应力分析。
本文首先介绍了目前国际上应用较多的地震规范，然后详细讲解了如何在计算模型中进行设置地震工况，最后说明了对结果的分析。
关键词：地震应力分析管道设计1 引言电厂内部结构复杂，当地震袭来时，所有的结构、设备、管道同时受到激发，产生远远偏离设计工况的荷载。
如果设计中不考虑这方面的因素，地震一旦发生，将产生难以弥补的经济损失甚至人员伤亡。
在地震频发地区，以及要求万无一失的核电厂中，在电厂的设计中必须考虑地震的影响。
当前，地震分析主要采用两种方法，一种是将地震力分解为各个方向的加速度，用静态分析的方法进行模拟计算；另一种是采用动态分析的方法，将地震力作为一种响应谱输入到模型中进行计算。
根据经验，这两种方法得出的结果差别在允许的工程范围内，所以，采用任何方法都是可行的。
本文将主要以静态分析为例进行讲解。
B31E对地震计算有详细的说明，3.1节提到地震力的静态分析主要需要确定外部地震的水平和垂直加速度，这需要根据规范通过计算来获得。
地震加速度在三个坐标系方向上都存在，但我们可以通过垂直方向和各个水平方向的叠加来作为地震加速度。
2 地震分析理论简介2.1 地震分析所需的地震数据地震分析需要获得当地的地震力的情况或者地震等级情况，这一过程需要根据相关的规范结合业主提供的资料，进行分析后获得。
目前地震方面相关的国际规范主要有ASCE 7-05、NBC，国内相关的规范为《建筑抗震设计规范》。
我们应用这几个规范主要是对获得外部地震力的大小。
2.1.1 ASCE 7-05本规范对于水平加速度和垂直地震力的定义分别为（13.3节）：其中三个矢量分别为X，Y，Z方向上地震加速度的值。
3.2 工况组合详见图2，除了传统的OPE，SUS，EXP之外，因为本工程需要对地震过程中的应力进行校核，同时考察地震时支吊架的荷载情况，因此需要增加一系列设计工况。
管道在地震断层作用下的位移内力分析
管道在地震断层作用下的位移内力分析随着地震活动的增多，越来越多的研究者致力于研究地震作用下的基础设施结构，如管道的受力行为。
地震作用所造成的管道位移和内力受到了广泛的关注。
在地震断裂带的某些地区，管道的位移和内力会受到地震活动的影响，对管道的可靠性和安全性构成潜在的威胁。
因此，对地震断层作用下管道的位移和内力特征进行分析研究，能够深入地掌握其受力行为，有助于决定结构的合理设计方案，保证结构的可靠性和安全性。
1.2究方法为了研究地震断层作用下管道的位移和内力特征，本文利用有限元分析软件ANSYS18.2对具有不同管道长度和安装方式的管道模型进行了仿真。
首先，利用ANSYS建立了由不同管道长度（1000 mm、2000 mm和3000 mm）和不同安装方式（节点安装和现场焊接）组成的管道模型。
在计算机中建立管道模型并进行有限元仿真，计算出模型中每个节点的位移，从而得到管道的位移场。
此外，加载的断层作用是一种由弹性模型定义的复杂应力作用，为了准确地模拟复杂的断层形式，应当利用多弹性模型进行仿真。
最后，在模型中计算管道的内力，利用结果分析管道位移和内力的变化规律，并与其他研究结果进行比较，以验证模型的准确性。
二、结果与讨论2.1道位移在地震断层作用下，不同管道长度和不同安装方式管道的位移相对较大。
以1000 mm管道为例，节点安装或现场焊接均产生了大量的位移。
对管道（2000 mm或3000 mm）的位移影响相对较小，节点安装位移更小，现场焊接位移较大。
2.2道内力仿真结果表明，管道内力主要集中在管道连接处。
以1000 mm管道为例，节点安装的内力更大，现场焊接的内力较小。
管道长度越长，管道的内力越大，并且节点安装的内力大于现场焊接的内力。
三、结论本文研究了不同管道长度和不同安装方式的管道在地震断层作用下的位移内力特征。
仿真结果表明，管道位移随着断层作用的增大而增大，而管道内力则受管道长度和安装方式的影响比较大。
