2016年春季新版浙教版九年级数学下学期3.4、简单几何体的表面展开图同步练习4
九年级数学下册第3章投影与三视图3.4简单几何体的表面展开图第1课时同步测试新版浙教版附答案
第 1 页 共 7 页3.4 简单几何体的表面展开图(第1课时)1．将几何体沿着某些棱“剪开”，并使各个面________，铺平所得到的平面图形称为几何体的表面展开图．2．长方体的表面展开图有“一四一”、“二三一”、“二二二”、“三三”四种类型，十一种形式．A 组 基础训练1．下列图形中，不能折成立方体的是( )2．将一个正方体沿某些棱展开后，能够得到的平面图形是( )3．如图是一个三棱柱，下列图形中，能通过折叠围成一个三棱柱的是( )第3题图第 2 页 共 7 页4.(舟山中考)一个立方体的表面展开图如图所示，将其折叠成立方体后，“你”字对面的字是( )第4题图A ．中B ．考C ．顺D ．利5．如图是一个直三棱柱的表面展开图，其中AD ＝10，CD ＝2，则下列可作为AB 长的是( )第5题图A ．5B ．4C ．3D ．26．下列四张正方形硬纸片，剪去阴影部分后，如果沿虚线折叠，可以围成一个封闭的长方体包装盒的是( )7．骰子是一种特别的数字立方体(如图)，它符合规则：相对两面的点数之和总是7.下列四幅图中可以折成符合规则的骰子是( )第7题图8．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所第 3 页 共 7 页示的拼接图形(实线部分)，经折叠后发现还少一个面，请你在如图的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子(添加所有符合要求的正方形，添加的正方形用阴影表示)．第8题图9．一个包装盒的表面展开图如图．描述这个包装盒的形状，并求这个包装盒的表面积和容积(纸板厚度忽略不计)．第9题图10．画出如图所示的底面为直角三角形的直棱柱的表面展开图，并计算它的侧面积和表面积．第10题图第 4 页 共 7 页B 组 自主提高11.如图，将一张边长为3的正方形纸片按虚线裁剪后恰好围成一个底面是正三角形的棱柱，这个棱柱的侧面积为( )第11题图A ．9－3 3B ．9C ．9－52 3D ．9－323 12．如图是飞行棋的一颗骰子，每个面上分别有代表数1，2，3，4，5，6的点，根据A ，B ，C 三种状态所显示的数字推出“？”处的数字是________．第12题图13．如图是一个多面体的展开图，每个面上都标注了字母，请你根据要求回答问题：(1)这个多面体是一个什么物体？(2)如果D 是多面体的底部，那么哪一面会在上面？(3)如果B 在前面，C 在左面，那么哪一面在上面？(4)如果E 在右面，F 在后面，那么哪一面会在上面？第13题图C组综合运用14．已知直四棱柱的尺寸如图，一只蚂蚁从点A处沿直四棱柱的表面爬到点C处，试求它爬行的最短距离．(单位：cm)第14题图第 5 页共7 页第 6 页 共 7 页3．4 简单几何体的表面展开图(第1课时)【课堂笔记】1．连在一起【课时训练】1－5.BCBCB 6－ 8.第8题图如上图，可以拼在①②③④中的其中一个位置．9. 长方体：S 表＝25×15＋35×5＝550cm 2，V ＝5×5×25＝625cm 3.10. 展开图如图：第10题图侧面积＝3×2.5＋3×2＋3×1.5＝18平方厘米表面积＝18＋2×12×2×1.5＝21平方厘米 11. A12. 613. (1)这个多面体是一个长方体； (2)面“B”与面“D”相对，如果D 是多面体的底部，那么B 在上面； (3)由图可知，如果B 在前面，C 在左面，那么A 在下面，∵面“A”与面“E”相对，∴E 面会在上面； (4)由图可知，如果E 在右面，F 在后面，那么分两种情况：①如果EF 向前折，D 在下，B 在上；②如果EF 向后折，B 在下，D 在上．14. 分别把正面与右面，正面与上面，左面与上面在同一平面内展开如下图．第 7 页 共 7 页第14题图正面与右面：AC ＝122＋52＝13cm .正面与上面：AC ＝102＋72＝149cm .左面与上面：AC ＝122＋52＝13cm .答：蚂蚁爬行的最短距离为149cm .。

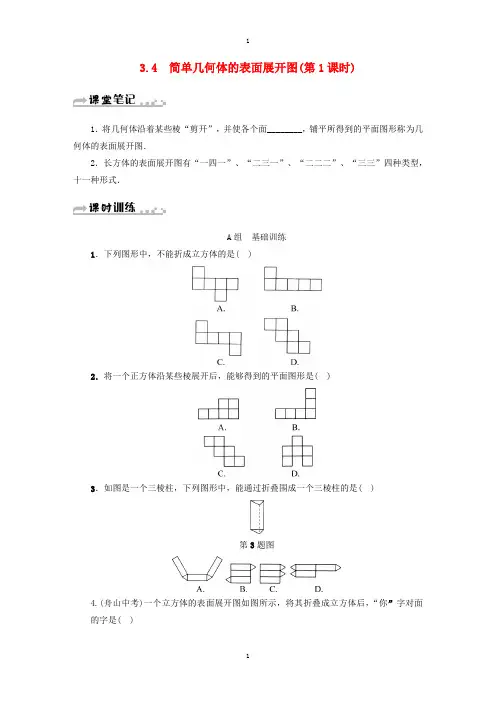

浙教版九年级数学下册第3章投影与三视图3.4简单几何体的表面展开图第1课时同步测试-附答案
3.4 简单几何体的表面展开图(第1课时)1．将几何体沿着某些棱“剪开”，并使各个面________，铺平所得到的平面图形称为几何体的表面展开图．2．长方体的表面展开图有“一四一”、“二三一”、“二二二”、“三三”四种类型，十一种形式．A组基础训练1．下列图形中，不能折成立方体的是( )2．将一个正方体沿某些棱展开后，能够得到的平面图形是( )3．如图是一个三棱柱，下列图形中，能通过折叠围成一个三棱柱的是( )第3题图4.(舟山中考)一个立方体的表面展开图如图所示，将其折叠成立方体后，“你”字对面的字是( )第4题图A．中 B．考C．顺 D．利5．如图是一个直三棱柱的表面展开图，其中AD＝10，CD＝2，则下列可作为AB长的是( )第5题图A．5 B．4 C．3 D．26．下列四张正方形硬纸片，剪去阴影部分后，如果沿虚线折叠，可以围成一个封闭的长方体包装盒的是( )7．骰子是一种特别的数字立方体(如图)，它符合规则：相对两面的点数之和总是7.下列四幅图中可以折成符合规则的骰子是( )第7题图8．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形(实线部分)，经折叠后发现还少一个面，请你在如图的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子(添加所有符合要求的正方形，添加的正方形用阴影表示)．第8题图9．一个包装盒的表面展开图如图．描述这个包装盒的形状，并求这个包装盒的表面积和容积(纸板厚度忽略不计)．第9题图10．画出如图所示的底面为直角三角形的直棱柱的表面展开图，并计算它的侧面积和表面积．第10题图B 组 自主提高11.如图，将一张边长为3的正方形纸片按虚线裁剪后恰好围成一个底面是正三角形的棱柱，这个棱柱的侧面积为( )第11题图A ．9－3 3B ．9C ．9－52 3D ．9－32312．如图是飞行棋的一颗骰子，每个面上分别有代表数1，2，3，4，5，6的点，根据A，B，C三种状态所显示的数字推出“？”处的数字是________．第12题图13．如图是一个多面体的展开图，每个面上都标注了字母，请你根据要求回答问题：(1)这个多面体是一个什么物体？(2)如果D是多面体的底部，那么哪一面会在上面？(3)如果B在前面，C在左面，那么哪一面在上面？(4)如果E在右面，F在后面，那么哪一面会在上面？第13题图C组综合运用14．已知直四棱柱的尺寸如图，一只蚂蚁从点A处沿直四棱柱的表面爬到点C处，试求它爬行的最短距离．(单位：cm)第14题图3．4 简单几何体的表面展开图(第1课时)【课堂笔记】 1．连在一起 【课时训练】 1－5.BCBCB 6－8.第8题图如上图，可以拼在①②③④中的其中一个位置．9. 长方体：S 表＝25×15＋35×5＝550cm 2，V ＝5×5×25＝625cm 3. 10. 展开图如图：第10题图侧面积＝3×2.5＋3×2＋3×1.5＝18平方厘米 表面积＝18＋2×12×2×1.5＝21平方厘米11. A 12. 613. (1)这个多面体是一个长方体； (2)面“B”与面“D”相对，如果D 是多面体的底部，那么B 在上面； (3)由图可知，如果B 在前面，C 在左面，那么A 在下面，∵面“A”与面“E”相对，∴E 面会在上面； (4)由图可知，如果E 在右面，F 在后面，那么分两种情况：①如果EF 向前折，D 在下，B 在上；②如果EF 向后折，B 在下，D 在上．14. 分别把正面与右面，正面与上面，左面与上面在同一平面内展开如下图．第14题图正面与右面：AC＝122＋52＝13cm.正面与上面：AC＝102＋72＝149cm.左面与上面：AC＝122＋52＝13cm.答：蚂蚁爬行的最短距离为149cm.。

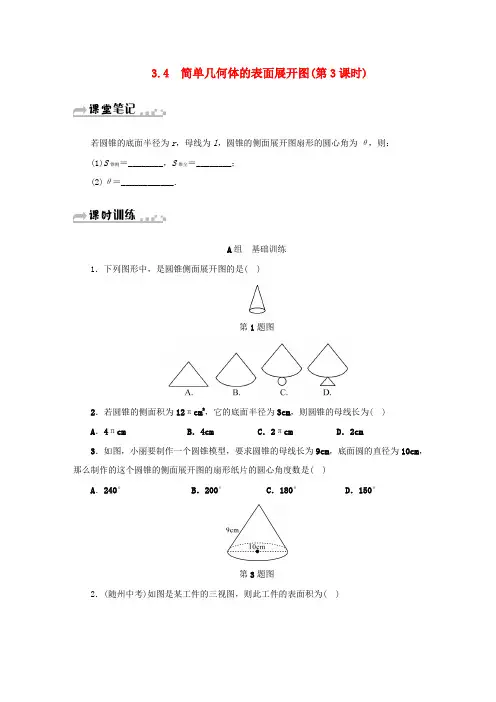

新版浙教版数学九下同步测试：3.4简单几何体的表面展开图第3课时同步测试
3.4 简单几何体的表面展开图(第3课时)若圆锥的底面半径为r，母线为l，圆锥的侧面展开图扇形的圆心角为θ，则：(1)S锥侧＝________，S锥全＝________；(2)θ＝____________．A组基础训练1．下列图形中，是圆锥侧面展开图的是( )第1题图2．若圆锥的侧面积为12πcm2，它的底面半径为3cm，则圆锥的母线长为( )A．4πcm B．4cm C．2πcm D．2cm3．如图，小丽要制作一个圆锥模型，要求圆锥的母线长为9cm，底面圆的直径为10cm，那么制作的这个圆锥的侧面展开图的扇形纸片的圆心角度数是( )A．240° B．200° C．180° D．150°第3题图2．(随州中考)如图是某工件的三视图，则此工件的表面积为( )第4题图A ．15πcm 2B ．51πcm2C ．66πcm 2D ．24πcm 25．如图，在Rt △ABC 中，∠BAC ＝90°，AB ＝3，BC ＝5，若把Rt △ABC 绕直线AC 旋转一周，则所得圆锥的侧面积等于( )A ．6πB ．9πC ．12πD ．15π第5题图3．如图，扇形DOE 的半径为3，边长为3的菱形OABC 的顶点A ，C ，B 分别在OD ，OE ，弧DE 上，若把扇形DOE 围成一个圆锥，则此圆锥的高为( )第6题图A.12 B ．2 2 C.372 D.352 7．如图，圆锥的底面半径为6cm ，高为8cm ，那么这个圆锥的侧面积是________cm 2.第7题图4．将半径为3cm 的圆形纸片沿AB 折叠后，圆弧恰好能经过圆心O ，用图中阴影部分的扇形围成一个圆锥的侧面，则这个圆锥的高为________．第8题图9．(齐齐哈尔中考)一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为________cm.10．已知一个圆锥沿轴剖开是一个等腰三角形．若这个三角形的底为8cm，腰为10cm.(1)求圆锥侧面展开图的扇形弧长；(2)求圆锥的表面积．B组自主提高11．若一个圆锥的侧面积是10，圆锥母线l与底面半径r之间的函数关系图象大致是(D)12．已知圆锥的轴截面是等边三角形，则它的侧面展开图的扇形圆心角为________．13．“神舟五号”太空仓的示意图如图所示．太空仓的外表面须做特别处理，以承受重返地球大气层时因空气摩擦而产生的高热．求该太空仓要接受防高热处理的面积(结果精确到0.1m2)．第13题图C组综合运用14．如图，在Rt△ABC中，∠C＝90°，AC＝6，BC＝8.(1)分别以直线AC，BC为轴，把△ABC旋转一周，得到两个不同的圆锥，求这两个圆锥的侧面积；(2)以直线AB为轴，把△ABC旋转一周，求所得几何体的表面积．第14题图3．4 简单几何体的表面展开图(第3课时)【课堂笔记】(1)πrl πrl＋πr2(2)rl×360°【课时训练】1－5.BBBDD6.D7.60π8.22cm9.410.(1)l弧＝πd＝8πcm；(2)S表＝πrl＋πr2＝40π＋16π＝56πcm2.11.D12.180°13.圆锥母线l＝ 2.12＋22＝8.41＝2.9m，S表＝πrl＋2πrh＋πr2＝17.8π≈55.9m2. 14．(1)∵∠C＝90°，AC＝6，BC＝8，∴AB＝AC2＋BC2＝10，所以以直线AC为轴，把△ABC 旋转一周，得到的圆锥的侧面积＝π×8×10＝80π；以直线BC 为轴，把△ABC 旋转一周，得到的圆锥的侧面积＝π×6×10＝60π；(2)作CD⊥AB 于点D ，∵12CD ·AB ＝12AC ·BC ，∴CD ＝6×810＝245，以直线AB 为轴，把△ABC旋转一周，所得几何体是以CD 为底面半径的两个圆锥，则它的表面积＝π×245×8＋π×245×6＝3365π.。
九年级数学下册第3章投影与三视图3.4简单几何体的表面展开图第2课时圆柱的表面展开图同步练习新版浙教版201
第3章三视图与表面展开图3.4 简单几何体的表面展开图第2课时圆柱的表面展开图知识点1 圆柱的侧面积1．如图3－4－10，矩形ABCD中，AB＝1，BC＝2，把矩形ABCD绕AB所在直线旋转一周所得圆柱的侧面积为( )A．10π B．4π C．2π D．23－4－10图3－4－112.如图3－4－11是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．(结果保留π)3．为庆祝六一儿童节，幼儿园要用彩纸包裹底面直径为1 m，高为2 m的一根圆柱的侧面．若每平方米彩纸10元，则包裹这根圆柱侧面的彩纸共需________元．(接缝忽略不计，π≈3.14)知识点2 圆柱的表面积4．已知圆柱的母线长为5 cm，底面半径是2 cm，则圆柱的表面积是( )A．25π cm2 B．24π cm2C．28π cm2 D．30π cm25．矩形ABCD中，对角线AC＝4，∠ACB＝30°，将矩形ABCD以直线AB为轴旋转一周得到的圆柱的表面积是________．图3－4－126．一个几何体的三视图如图3－4－12所示，则该几何体的表面积为( )A．4πB．3πC．2π＋4D．3π＋47．设矩形ABCD的长与宽的和为2，以AB所在的直线为轴旋转一周得到一个几何体，此几何体的侧面积有( )A．最小值4π B．最大值4πC．最大值2π D．最小值2π图3－4－138．如图3－4－13，透明的圆柱形容器(容器厚度忽略不计)的高为12 cm，底面周长为10 cm，在容器内壁离容器底部3 cm的点B处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3 cm的点A处，则蚂蚁吃到饭粒需爬行的最短路程是( )A．13 cm B．261 cmC.61 cm D．234 cm9．如图3－4－14①是过圆柱体木块底面的一条弦AD，沿母线AB剖开后得到的柱体，剖面是矩形ABCD，O为原圆柱体木块底面的圆心．图②是该柱体的主视图和俯视图．请你根据图中标注的数据解决以下问题．(1)求弦AD的长度；(2)求这个柱体的表面积．(结果可保留π和根号)图3－4－14。
九年级数学下册第3章投影与三视图3.4简单几何体的表面展开图第1课时棱柱的表面展开图同步练习新版浙教版201
第3章三视图与表面展开图3.4 简单几何体的表面展开图第1课时直棱柱的表面展开图知识点1 立方体、长方体的表面展开图1．2016·绍兴如图3－4－1是一个正方体，则它的表面展开图可以是( )图3－4－1图3－4－22．如图3－4－3是一个长方体包装盒，则它的表面展开图是( )图3－4－3 图3－4－4知识点2 其他直棱柱的展开图图3－4－53．图3－4－5是某个几何体的表面展开图，该几何体是( )A．三棱柱B．圆锥C．四棱柱D．圆柱4．下列图形经过折叠不能围成一个棱柱的是( )图3－4－65．2017·包头将一个无盖正方体形状盒子的表面沿某些棱剪开，展开后不能得到的平面图形是( )图3－4－76．2017·舟山一个立方体的表面展开图如图3－4－8所示，将其折叠成立方体后，“你”字对面的字是( )图3－4－8A．中 B．考 C．顺 D．利7．图3－4－9①②为同一长方体房间的示意图，图③为该长方体的表面展开图．(1)蜘蛛在顶点A′处．①苍蝇在顶点B处时，试在图①中画出蜘蛛为捉住苍蝇，沿墙面爬行的最近路线；②苍蝇在顶点C处时，图②中画出了蜘蛛捉住苍蝇的两条路线，往天花板ABCD爬行的最近路线A′GC和往墙面BB′C′C爬行的最近路线A′HC，试通过计算判断哪条路线更近．(2)在图③中，半径为10 dm的圆M与D′C′相切，圆心M到边CC′的距离为15 dm.蜘蛛P在线段AB上，苍蝇Q在圆M的圆周上，线段PQ为蜘蛛的爬行路线．若PQ与圆M相切，试求PQ长度的取值范围．图3－4－9综上所述，PQ长度的取值范围是20 6 dm≤PQ≤55 dm.图(c) 图(d)百度文库是百度发布的供网友在线分享文档的平台。
百度文库的文档由百度用户上传，需要经过百度的审核才能发布，百度自身不编辑或修改用户上传的文档内容。
网友可以在线阅读和下载这些文档。
百度文库的文档包括教学资料、考试题库、专业资料、公文写作、法律文件等多个领域的资料。
新浙教版九年级数学下册第三章《3.4简单几何体的表面展开图4》优课件
• 用一张面积为应9用00举cm例2的正方形硬纸片
围成一个圆柱的侧面。求这个圆柱的 底面直径。
应用举例
• 图是一个圆柱形的零件，经过轴的剖面是一个 矩形，它的长等于圆柱的母线长，底边长等于 圆柱底面的直径。按图中标明的尺寸（单位 mm），求： （1）圆柱形零件的母线长l； （2）零件的表面积。 （长度精确到0.1mm，面积精确到10mm2，角 度精确到1‘）
小试牛刀
• 1.如图为一个圆柱的三视图.根据三视图的 尺寸，画出这个圆柱的表面展开图.
小试牛刀
• 2.已知圆柱的全面积为150仔cm2，母线长 为10 cm.求这个圆柱的底面半径.
提高练习
• 2.已知一个圆柱的底 面半径r 与母线长l 的 比为2 ：3，圆柱的全 面积为500仔cm2.选 取适当的比例画出这 个圆柱的表面展开图.
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月2日星期六2022/4/22022/4/22022/4/2 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/22022/4/22022/4/24/2/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/22022/4/2April 2, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
谢谢观赏
You made my day!
我们，还在路上……
3.4 简单几何体的表面展开图
思考题
• 在一个圆柱形的牛奶罐的表面上A处 有一只蚂蚁，它发现雪糕壳表明上的 B处有一滴残留的雪糕，那么请你为 这只蚂蚁设计一条最短的路线，使它 最快爬到B处。
(浙教版)九年级数学下册 同步备课系列专题3.4 简单几何体的表面展开图(第2课时)(作业)
第3章投影与三视图3.4 简单几何体的表面展开图（第2课时）一、选择题1．观察下列图形，其中是正方体的表面展开图的是（）A．B．C．D．【答案】C【分析】由正方体的表面展开图，“1-4-1型”的6种，“2-3-1型”的3种，“2-2-2型”的1种，“3-3型”的1种，可判断,A B，同时正方体的表面展开图中不能出现“田”字型、“凹”字型，可判断D，只有选项C中的图形符合题意，从而可得答案．【详解】解：正方体的表面展开图，共有11种情况，其中“1-4-1型”的6种，“2-3-1型”的3种，“2-2-2型”的1种，“3-3型”的1种，选项错误；,A B同时正方体的表面展开图中不能出现“田”字型、“凹”字型，∴选项错误；D选项C中的图形符合题意，故选C．【点睛】本题考查的是正方体的表面展开图，掌握正方体的表面展开图的形状与特点是解题的关键．2．把一个圆柱体橡皮泥揉成一个与它等底的圆锥体，高将（）A ．扩大3倍B ．缩小3倍C ．扩大6倍D ．缩小6倍【答案】A【分析】 根据等底等高的圆锥形和圆柱形的体积关系解答即可．【详解】 解：∵在捏橡皮泥的过程中，它的总体积不变，再根据等底等高的圆锥形的体积是圆柱形体积的13 ∴，把一团圆柱体橡皮泥揉成与它等底的圆锥体，高将扩大3倍．故答案为A ．【点睛】 本题主要考查了等底等高的圆锥形和圆柱形的体积关系，掌握等底等高的圆锥形的体积是圆柱形体积的13是解答本题的关键．3．已知圆锥的底面半径为1cm ，母线长为3cm ，则其侧面积为（ ）2cmA ．πB ．2πC ．3πD ．4π 【答案】C【分析】直接利用“圆锥的侧面积=π×底面半径×母线长”解答即可．【详解】解：该圆锥的侧面积为π×1×3=3π．故答案为C ．【点睛】本题考查了求圆锥的侧面积，掌握“圆锥的侧面积=π×底面半径×母线长”是解答本题的关键． 4．一个圆锥的底面半径为3cm ，母线长为5cm ，这个圆锥的侧面积为（ ）A ．212cm πB ．215cm πC ．2cmD ．220cm π 【答案】B【分析】圆锥的侧面积＝π×底面半径×母线长，把相关数值代入即可．【详解】解：这个圆锥的侧面积＝π×3×5＝15πcm 2，故选：B．【点睛】本题考查了圆锥的面积计算；掌握圆锥的侧面积计算公式是解决本题的关键．5．如图，圆柱的底面周长为16，BC＝12，动点P从A点出发，沿着圆柱的侧面移动到BC的中点S，则移动的最短距离为（）A．10B．12C．14D．20【答案】A【分析】由于圆柱的高为12cm，S为BC的中点，故BS＝6cm，先把圆柱的侧面展开，连接AS，利用勾股定理即可得出AS的长．【详解】解：沿着S所在的母线展开，如图，连接AS，则AB＝12×16＝8，BS＝12BC＝6，在Rt△ABS中，根据勾股定理AB2＋BS2＝AS2，即82＋62＝AS2，解得AS＝10．∵A，S两点之间线段AS最短，∴点A到点S移动的最短距离为AS＝10cm．故选：A．【点睛】本题考查的是平面展开−最短路径问题，根据题意画出圆柱的侧面展开图，利用勾股定理求解是解答此题的关键．6．如图，将长方形ABCD 绕虚线l 旋转一周，则形成的几何体的体积为( )A ．πr 2hB ．2πr 2hC ．3πr 2hD ．4πr 2h【答案】C【分析】 根据柱体的体积V=S •h ，求出形成的几何体的底面积，即可得出体积．【详解】解：∵柱体的体积V=S •h ，其中S 表示柱体的底面面积，h 表示柱体的高，现将矩形ABCD 绕轴l 旋转一周，∴柱体的底面圆环面积为：()22223r r r πππ-=，∴形成的几何体的体积等于：23r h π．故选：C ．【点睛】本题主要考查了圆柱的形成，圆柱体体积公式，根据已知得出柱体的底面面积是解决问题的关键． 7．一位雕塑家利用15个棱长为1米的相同正方体，在公园空地设计了一个如图所示的几何体造型，需要把露出的表面都涂上颜色，则需要涂颜色部分的面积为（ ）A ．46米2B ．37米2C ．28米2D ．25米2【答案】B【分析】由图形可知分四层，每一层再分侧面与上表面两部分求出表面积，然后相加即可得解．【详解】解：最上层，侧面积为4，上表面面积为1，总面积为4+1=5，第二层，侧面积为4，第三层，侧面积2×4=8，上表面面积为4-1=3，总面积为8+3=11，最下层，侧面积为3×4=12，上表面面积为9-4=5，总面积为12+5=17，5+4+11+17=37，所以被他涂上颜色部分的面积为37平方米．故选：B．【点睛】本题考查了几何体的表面积，注意分四层，每一层再分侧面积与上表面两部分求解，注意求解的层次性是关键．8．已知一圆锥的母线长为6，底面半径为3，则该圆锥的侧面积为（）A．27πB．36πC．18πD．9π【答案】C【分析】圆锥的侧面积＝π×底面半径×母线长，把相应数值代入即可求解．【详解】解：∵圆锥的母线长为6，底面半径为3，∴该圆锥的侧面积为：π×3×6＝18π．故选：C．【点睛】此题主要考查了圆锥侧面面积的计算，熟练记忆圆锥的侧面积公式是解决问题的关键．二、填空题9．如图，圆锥的底面圆直径AB 为2，母线长SA 为4，若小虫P 从点A 开始绕着圆锥表面爬行一圈到SA 的中点C ，则小虫爬行的最短距离为________．【答案】【分析】将圆锥的侧面展开，是一个扇形，AC 就是小虫爬行的最短路程，利用弧长与圆心角的公式，求展开图的圆心角l 180n R π=，R=4，l=2πr=2π,可求出n 的大小，由于n=90º，利用勾股定理可求AC 的长即可． 【详解】把圆锥的侧面展开，弧长是2πr=2π，母线AS=4， 侧面展开的圆心角4l 2180180n R n πππ===，n=90º即∠ASC=90º， C 为AD 的中点SD=2，线段AC 是小虫爬行的最短距离，在Rt △SAC 中，由勾股定理的故答案为：【点睛】本题考查圆锥侧面的最短路径问题，掌握弧长公式，会利用弧长与圆锥底面圆的关系确定侧面展开图的圆心角，会用勾股定理求出最短路径是解题关键．10．用10个棱长为a cm的正方体摆放成如图的形状，像这样向下逐层累加摆放总共10层，其表面积是________2cm．【答案】330a2【分析】一层是6个面，二层有12个面，第三层有18个面（除去重合的），…，第十层有60个面，相加后乘以一个正方形面积即可．【详解】解：若如此摆放10层，其表面积是6×（1+2+…+10）a2=330a2．故答案为：330a2．【点睛】本题考查了几何体的表面积，图形的变化类的应用，主要考查学生的观察图形的能力，关键是能根据结果得出规律．11．如图，圆锥的母线长OA=6，底面圆的半径为32，一只小虫在圆线底面的点A处绕圆锥侧面一周又回到点A处，则小虫所走的最短路程为___________（结果保留根号）【答案】【分析】利用圆锥的底面周长等于侧面展开图的弧长可得圆锥侧面展开图的圆心角，求出侧面展开图中两点间的距离即为最短距离．【详解】∵底面圆的半径为32， ∴圆锥的底面周长为2π×32＝3π， 设圆锥的侧面展开图的圆心角为n ． ∴63180n ππ⨯=，解得n ＝90°，如图，AA′的长就是小虫所走的最短路程，∵∠O=90°，OA′=OA=6，∴=．故答案为：．【点睛】本题考查了圆锥的计算，考查圆锥侧面展开图中两点间距离的求法；把立体几何转化为平面几何来求是解决本题的突破点．12．已知圆锥形模具的母线长、半径分别是12cm 、4cm ，求得这个模具的侧面积是______．【答案】248cm π【分析】根据圆锥侧面积公式直接计算即可．【详解】圆锥侧面积=12×底面周长×母线长 4r =，∴底面圆的周长为8π，21812482S cm ππ∴=⨯⨯=， 故答案为：248cm π．【点睛】本题考查了圆锥侧面展开后的面积问题，熟记基本公式是解题关键．13．如图，沿一条母线将圆锥侧面剪开并展平，得到一个扇形，若圆锥的底面圆的半径5cm r =，该圆锥的母线长12cm l =，则扇形的圆心角θ度数为_______．【答案】150°【分析】根据扇形的弧长公式解题．【详解】圆锥的底面周长即是侧面展开图扇形的弧长，2180n l r ππ∴=︒ 1225180n ππ⨯∴⨯=︒，解得625=150n =⨯︒ 故答案为：150°．【点睛】本题考查圆锥侧面展开图的圆心角，涉及扇形的弧长公式，是重要考点，难度较易，掌握相关知识是解题关键．14．如图所示的平面纸能围成正方体盒子，请把与面A 垂直的面用图中字母表示出来是__．【答案】B、C、E、F【分析】根据正方体展开图的特征，属于正方体展开图的“141”结构，将它折成正方体后，A面与D面相对，其余的面都与A面垂直，从而可得答案．【详解】解：因为正方体的表面展开图，相对的面之间一定相隔一个正方形，面“A”与“D”是相对面，它们互相平行，剩下的面都与A面垂直；所以：围成正方体盒子，与面A垂直的面用图中字母表示出来是：B、C、E、F；故答案为：B、C、E、F．【点睛】本题是考查正方体的展开图，是培养学生的观察能力和空间想象能力．此类题可动手折叠一下，即可解决问题，又锻炼了动手操作能力．三、解答题15．如图，用若干个棱长完全相同的小正方体搭成一个几何体．（1）请画出从正面、左面、上面观察该几何体得到的形状图；（2）若每个小正方体的棱长为2cm，则该几何体的表面积为_____2cm．【答案】（1）见详解；（2）168【分析】（1）分别从正面、左面、上面观察该几何体，从而画出三视图；（2）分别数出（1）中三个方向小正方体的面的个数，再乘以2，然后求得一个面的面积，把它们相乘即可求解．【详解】解：（1）观察几何体，可得：（2）()2258822168cm ++⨯⨯=． 故答案是：168【点睛】本题考查了画三视图、求几何体的表面积，关键是在画图时一定要将几何体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．16．如图，圆锥的底面半径为1，母线长为3，一只蚂蚁要从底面圆周上一点B 出发，沿圆锥侧面爬到过母线AB 的轴截面上另一母线AC 上，问它爬行的最短路线是多少？【分析】结合题意进行曲面展开，通过在平面扇形图中计算最短路路径问题．【详解】如图，沿过母线AB 的轴截面展开得扇形ABC ，此时弧BC 的长为底面圆周长的一半，故BC π=， 由180A AB BC π∠=︒，3AB =，则60A ∠=︒， 作BD AC ⊥，此时BD 即为蚂蚁爬行的最短路径，∴在Rt ABD △中，BD AB ==．【点睛】本题考查了平面展开-最短路径问题，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把圆锥的侧面展开成扇形，“化曲面为平面”，来解决．17．如图是某几何体的三种形状图．（1）说出这个几何体的名称；（2）若从正面看到的形状图的长为15cm，宽为4cm；从左面看到的形状图的宽为3cm，从上面看到的形状图的最长边长为5cm，求这个几何体的所有棱长的和为多少？它的侧面积为多少？它的体积为多少？【答案】（1）直三棱柱；（2）所有棱长的和69cm，侧面积180cm2，体积90cm3【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；（2）这个几何体的所有棱长的和为2个3cm、2个4cm、2个5cm，3个15cm的和；三个长为15cm，宽分别为3cm、4cm、5cm的长方形的面积即是几何体的侧面积；先求出俯视图的面积，再乘高15cm，即为体积．【详解】解：（1）直三棱柱；（2）这个几何体所有棱长的和：153345269cm⨯+++⨯=．它的侧面积：（3+4+5）15⨯=180cm2；它的体积：12×3×4×15=90cm3故这个几何体的所有棱长的和为69cm，它的侧面积为180cm2，它的体积为90cm3．【点睛】此题考查从三视图判断几何体，掌握棱柱的侧面都是长方形，上下底面是几边形就是几棱柱是解决问题的关键．18．用5个棱长为1的正方体组成如图所示的几何体．（1）该几何体的体积是立方单位，表面积是平方单位(包括底面积)；（2）请在方格纸中用实线画出它的三个视图．【答案】（1）5，22；（2）答案见解析．【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为1，1，2；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为2，1，1．【详解】（1）几何体的体积：1×1×1×5=5（立方单位），表面积：(4+3+4)×2=22（平方单位）；故答案为：5，22；（2）如图所示：．【点睛】本题主要考查了画几何体的三视图，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．19．由12个完全相同的棱长为1cm的小正方体搭成的几何体，如图所示．（1）请画出这个几何体的三视图．（2）请计算它的表面积．42cm．【答案】（1）画图见解析；（2）2【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，3，1．据此可画出图形；（2）利用几何体的形状进而求出其表面积；【详解】（1）S=⨯+++（2）2(677)2=⨯+2202()2=42cm答：它的表面积是42cm2．【点睛】本题考查了三视图的画法以及表面积的求法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，物体的表面积是指露在外部的所有表面积之和．20．如图是某几何体从正面、左面、上面看到的形状图．（1）这个几何体的名称是．（2）若从正面看到的长方形的宽为4cm，长为9cm，从左面看到的宽为3cm，从上面看到的直角三角形的斜边为5cm，则这个几何体中所有棱长的和是多少？它的表面积是多少？【答案】（1）直三棱柱；（2）51cm；2120cm【分析】（1）直接利用三视图可得出几何体的形状；（2）利用已知各棱长分别得出棱长和与表面积．【详解】（1）这个几何体是直三棱柱；故答案为：直三棱柱（2）由题意可得：它的所有棱长之和为：（3+4+5）×2+9×3=51（cm）；它的表面积为：2×(12×3×4)+（3+4+5）×9=120(cm2)答：所有棱长的和是51cm，它的表面积为120cm2．【点睛】此题主要考查了由三视图判断几何体的形状，正确得出物体的形状是解题关键．。
九年级数学下册第3章投影与三视图3.4简单几何体的表面展开图第1课时同步测试浙教版
3.4 简单几何体的表面展开图(第1课时)1．将几何体沿着某些棱“剪开”，并使各个面________，铺平所得到的平面图形称为几何体的表面展开图．2．长方体的表面展开图有“一四一”、“二三一”、“二二二”、“三三”四种类型，十一种形式．A组基础训练1．下列图形中，不能折成立方体的是( )2．将一个正方体沿某些棱展开后，能够得到的平面图形是( )3．如图是一个三棱柱，下列图形中，能通过折叠围成一个三棱柱的是( )第3题图4.(舟山中考)一个立方体的表面展开图如图所示，将其折叠成立方体后，“你”字对面的字是( )第4题图A．中 B．考C．顺 D．利5．如图是一个直三棱柱的表面展开图，其中AD＝10，CD＝2，则下列可作为AB长的是( )第5题图A．5 B．4 C．3 D．26．下列四张正方形硬纸片，剪去阴影部分后，如果沿虚线折叠，可以围成一个封闭的长方体包装盒的是( )7．骰子是一种特别的数字立方体(如图)，它符合规则：相对两面的点数之和总是7.下列四幅图中可以折成符合规则的骰子是( )第7题图8．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形(实线部分)，经折叠后发现还少一个面，请你在如图的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子(添加所有符合要求的正方形，添加的正方形用阴影表示)．第8题图9．一个包装盒的表面展开图如图．描述这个包装盒的形状，并求这个包装盒的表面积和容积(纸板厚度忽略不计)．第9题图10．画出如图所示的底面为直角三角形的直棱柱的表面展开图，并计算它的侧面积和表面积．第10题图B 组 自主提高11.如图，将一张边长为3的正方形纸片按虚线裁剪后恰好围成一个底面是正三角形的棱柱，这个棱柱的侧面积为( )第11题图A ．9－3 3B ．9C ．9－52 3D ．9－32312．如图是飞行棋的一颗骰子，每个面上分别有代表数1，2，3，4，5，6的点，根据A ，B ，C 三种状态所显示的数字推出“？”处的数字是________．第12题图13．如图是一个多面体的展开图，每个面上都标注了字母，请你根据要求回答问题： (1)这个多面体是一个什么物体？(2)如果D 是多面体的底部，那么哪一面会在上面？ (3)如果B 在前面，C 在左面，那么哪一面在上面？ (4)如果E 在右面，F 在后面，那么哪一面会在上面？第13题图C 组 综合运用14．已知直四棱柱的尺寸如图，一只蚂蚁从点A处沿直四棱柱的表面爬到点C处，试求它爬行的最短距离．(单位：cm)第14题图3．4 简单几何体的表面展开图(第1课时)【课堂笔记】 1．连在一起 【课时训练】 1－5.BCBCB 6－8.第8题图如上图，可以拼在①②③④中的其中一个位置．9. 长方体：S 表＝25×15＋35×5＝550cm 2，V ＝5×5×25＝625cm 3. 10. 展开图如图：第10题图侧面积＝3×2.5＋3×2＋3×1.5＝18平方厘米 表面积＝18＋2×12×2×1.5＝21平方厘米11. A 12. 613. (1)这个多面体是一个长方体； (2)面“B”与面“D”相对，如果D 是多面体的底部，那么B 在上面； (3)由图可知，如果B 在前面，C 在左面，那么A 在下面，∵面“A”与面“E”相对，∴E 面会在上面； (4)由图可知，如果E 在右面，F 在后面，那么分两种情况：①如果EF 向前折，D 在下，B 在上；②如果EF 向后折，B 在下，D 在上．14. 分别把正面与右面，正面与上面，左面与上面在同一平面内展开如下图．第14题图正面与右面：AC＝122＋52＝13cm.正面与上面：AC＝102＋72＝149cm.左面与上面：AC＝122＋52＝13cm.答：蚂蚁爬行的最短距离为149cm.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2简单几何体的三视图
一、选择题
1. 如图所示的是三通管的立体图，则这个几何体的俯视图是（ ）
A． B． C． D．
2. 如图是一个物体的俯视图，则它所对应的物体是（ ）
3. 由5个相同的立方体搭成的几何体如图所示，则它的主视图是（ ）
4. 由一个圆柱体与一个长方体组成的几何体如图所示，这个几何体的左视图是（ ）
A. B. C. D.
5. 下图是由6个同样大小的正方体摆成的几何体.将正方体①移走后，所得几何体（ ）
A．主视图改变，左视图改变
B．俯视图不变，左视图不变
C．俯视图改变，左试图改变
D．主视图改变，左视图不变
6. 一张坐凳的形状如图所示，以箭头所指的方向为主视方向，则他的左视图可以是
（ ）．
二、填空题
7. 如图，右边的两个图形分别是左边的物体从两种不同的方向观察而得到的，请你在这两
种图形的下面填写它们各是什么方向看到的？
8. 如图所示几何体（a）的一个视图（b）的名称是 .
9. 如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的
是 .
10. 课桌上按照下图的位置放着一个暖水瓶、一只水杯和一个乒乓球．小明从课桌前走过
（图中虚线箭头的方向），下图描绘的是他在不同时刻看到的情况，请对这些图片按照看
到的先后顺序进行排序，正确的顺序是： .
11. 桌子摆满了同学们送来的礼物，小狗欢欢好奇地想看个究竟．①小狗先是趴在地面上
看；②然后抬起了前腿看；③唉，还是站在凳子上看吧；④最后它终于爬上了桌子…，请你
根据小狗四次观看礼物的顺序把下面四幅图对应字母正确的排序为 .
12. 从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的
零件，则这个零件的表面积是 .
三、解答题
13. 画出此实物图的三种视图．三种视图．
参考答案
3.2简单几何体的三视图
一、选择题
1.A 2.C 3.C 4.D 5.D 6.C
二、填空题
7.上面，正面或左面 8. 左视图 9. 左视图 10. 乙甲丙丁 11. cbda 12.24
三、解答题
13.解：
