上海海事大学2015年考研初试试题电路原理
电路原理试卷及答案
电路原理试卷及答案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】A 卷一、 填空：要求有计算过程。
(每空5分，共15分)1、图1所示电路中理想电流源的功率为 。
(4分)2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分)五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1I。
图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图所示电路中理想电流源吸收的功率为。
2、图所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
上海海事大学测控电路考试资料(DOC)
第一章绪论1.1测控电路功用测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
产品的质量和效率是衡量一切生产过程优劣的两项主要指标。
智能化是能在复杂的、变化的环境下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，同样也离不开检测。
测控系统的主要组成：传感器（测量装置，是敏感元件，功能是探测被测参数的变化）、测量控制电路（简称测控电路，用与处理和变换信号）和执行机构三部分组成。
1.2 测控电路的组要特点与要求影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
测控电路的特点：精度高（低噪声与高抗干扰能力、低漂移，高稳定性、线性与保真度好、有合适的输入与输出阻抗）、动态性能好（响应快和动态失真小）、高的识别和分析能力（模数转换与数模转换、电量参数的转换、量程的变换、信号的处理与运算）、可靠性高、经济性好。
为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
上海海事大学测控电路考试资料(DOC)
第一章绪论1.1测控电路功用测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
产品的质量和效率是衡量一切生产过程优劣的两项主要指标。
智能化是能在复杂的、变化的环境下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，同样也离不开检测。
测控系统的主要组成：传感器（测量装置，是敏感元件，功能是探测被测参数的变化）、测量控制电路（简称测控电路，用与处理和变换信号）和执行机构三部分组成。
传感器测量控制电路执行机构1.2 测控电路的组要特点与要求影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
测控电路的特点：精度高（低噪声与高抗干扰能力、低漂移，高稳定性、线性与保真度好、有合适的输入与输出阻抗）、动态性能好（响应快和动态失真小）、高的识别和分析能力（模数转换与数模转换、电量参数的转换、量程的变换、信号的处理与运算）、可靠性高、经济性好。
为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1） 模数转换与数模转换；（2） 直流与交流、电压与电流信号之间的转换。
电路原理试卷及答案

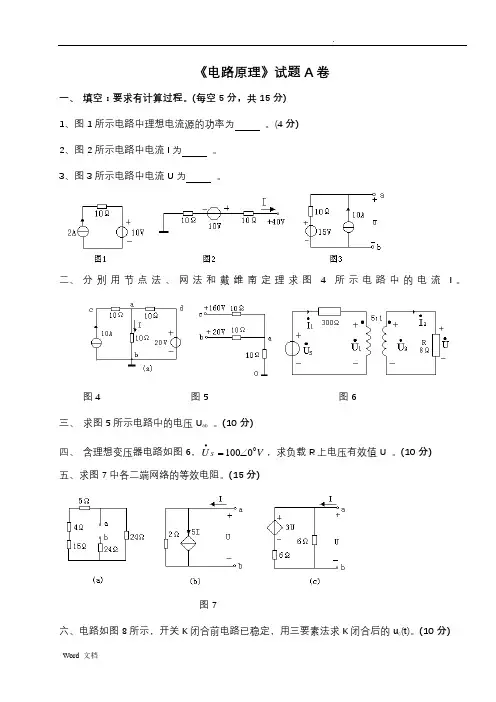

《电路原理》试题A 卷一、 填空：要求有计算过程。
