医用放射性废水衰变池设计朱韬
中南医院核医学废水的收集与处理
中南医院核医学废水的收集与处理摘要核医学是二十一世纪蓬勃发展的医学技术，为治疗人类肿瘤疾病带来了巨大福音，在还患者健康的同时，我们应避免核废水造成环境污染。
本文结合武汉大学中南医院（湖北省人类遗传保藏中心）项目，对放射性医疗废水的收集与处理进行介绍，为核医学科给排水设计提供参考。
关键词核医学废水衰变池水处理0引言随着医疗技术的飞跃发展，核医学科逐步走进国内医院，目前国内三级医院正大量上马核医学科。
放射性医疗废水是核医学科的副产物，必须衰变至国家规定的排放限值后方可排放。
在实际工程中，根据相关规范，放射性医疗废水单独收集，进入衰变池。
当核素半衰期小于24h时，污水储存时间不小于30天，当核素半衰期大于24h时，污水储存时间不小于10 个半衰期后方可排放（同位素为I131时，其储存时间不小于180天）。
放射性医疗废水主要来自患者服用或注射放射性同位素后产生的排泄物、清洗盛放同位素的器皿和实验室的排放水、医疗器械制药过程中产生的放射性污废水等。
目前核医学科常用的同位素主要有以下三种：1）SPECT/CT（简称ECT）主要放射性同位素为：Tc99（锝），其半衰期约为6 小时；2）PET/CT主要放射性同位素为F18（氟），其半衰期约为110 分钟；3）甲状腺肿瘤治疗主要放射性同位素为I131（碘），其半衰期约为8 天，且需要住院治疗。
此外还有肿瘤医院专门用于放化疗的放射性药物，根据药物不同，其半衰期也不同。
1工程概况武汉大学中南医院（湖北省人类遗传保藏中心）项目位于湖北省武汉市中南医院院区内，总用地面积7016 平方米，总建筑面积36686 平方米，地下建筑面积：12786 平方米，地上建筑面积：23900 平方米。
地下3层，主要功能为核医学科室、设备房、中心供应、车库等，地下三层局部为人防区。
地上为13层，主要功能为核医学、手术室、人类遗传资源保藏中心、ICU、住院，总建筑高度为59.70 m。
该建筑核医学科设置在一层及地下一层。
槽式衰变池和推流式衰变池
槽式衰变池和推流式衰变池
槽式衰变池和推流式衰变池是两种不同类型的核废料处理设施，其主要区别如下：- 设计原理：槽式衰变池通过将核废料储存在一个或多个槽中，利用自然衰变过程来减少放射性；推流式衰变池则是通过将废料在水中进行混合和流动，以增加废料与水的接触面积，从而加速衰变过程。
- 处理能力：槽式衰变池的处理能力相对较小，通常用于处理少量的废料；推流式衰变池的处理能力较大，可以同时处理大量的废料。
- 运行方式：槽式衰变池通常是静态运行，废料放入槽中后不再进行搅拌或移动；推流式衰变池则是动态运行，废料在水中不断流动，以增加接触面积和衰变速率。
- 安全性：由于推流式衰变池中的废料处于流动状态，因此在设计和运行时需要更多的安全措施，以防止泄漏和其他事故的发生；而槽式衰变池由于废料处于静态状态，相对较安全。
- 应用领域：槽式衰变池通常用于科研和教学机构，用于处理少量的低放射性废料；推流式衰变池则更多地应用于核电站和核废料处理厂，用于处理大量的中高放射性废料。
在选择衰变池类型时，需要根据实际情况综合考虑，选择合适的设施以满足处理需求。

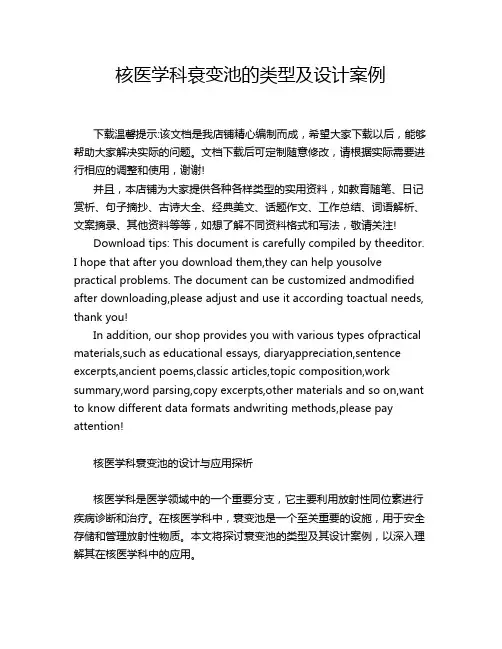

核医学科衰变池的类型及设计案例
核医学科衰变池的类型及设计案例下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!核医学科衰变池的设计与应用探析核医学科是医学领域中的一个重要分支，它主要利用放射性同位素进行疾病诊断和治疗。

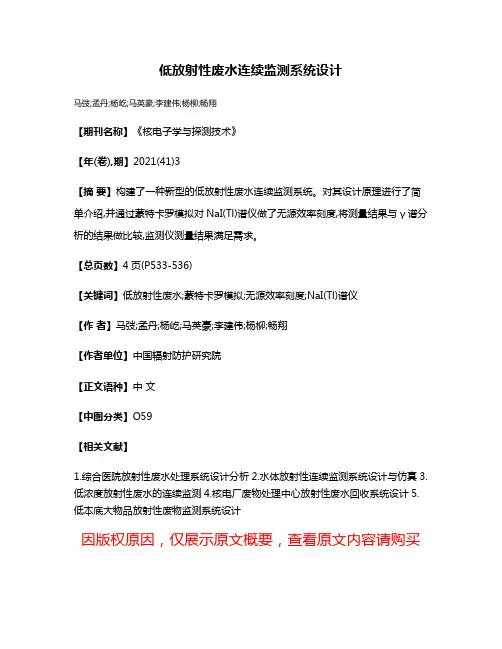

低放射性废水连续监测系统设计
低放射性废水连续监测系统设计
马弢;孟丹;杨屹;马英豪;李建伟;杨柳;畅翔
【期刊名称】《核电子学与探测技术》
【年(卷),期】2021(41)3
【摘要】构建了一种新型的低放射性废水连续监测系统。
对其设计原理进行了简单介绍,并通过蒙特卡罗模拟对NaI(Tl)谱仪做了无源效率刻度,将测量结果与γ谱分析的结果做比较,监测仪测量结果满足需求。
【总页数】4页(P533-536)
【关键词】低放射性废水;蒙特卡罗模拟;无源效率刻度;NaI(Tl)谱仪
【作者】马弢;孟丹;杨屹;马英豪;李建伟;杨柳;畅翔
【作者单位】中国辐射防护研究院
【正文语种】中文
【中图分类】O59
【相关文献】
1.综合医院放射性废水处理系统设计分析
2.水体放射性连续监测系统设计与仿真
3.低浓度放射性废水的连续监测
4.核电厂废物处理中心放射性废水回收系统设计
5.低本底大物品放射性废物监测系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。

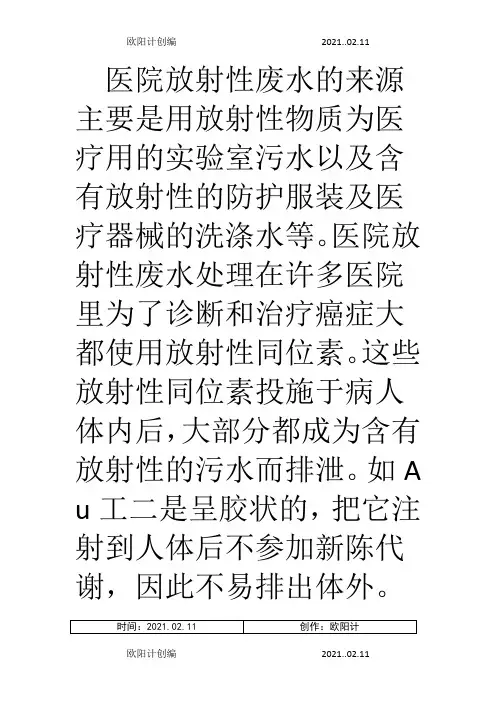

医院放射性废水处理的方法以及种类之欧阳计创编
医院放射性废水处理设备
医疗单位在诊断和治疗中用到的放射性同位素在其衰变过程中产生α、β和γ放射性，在人体内积累会对人体健康造成损害。
医院放射性废水的主要来源包含病人服用放射性同位素药物之后产生的排泄物。
与放射性同位素物质接触的医用药具。
医用标记化合物配制和倾倒多余剂量的放射性同位素。
医院放射性废水处理设备
医用放射性废水的水质水量
同位素室排放的污水可分为两部分，一部分未被放射性同位素污染的污水可按一般生活污水处理排放。
另一部分为被放射性同位素污染的污水，必须经过处理，使其放射性浓度降低到一定标准才可排放。
医院放射性废水处理的方法
对于浓度高、半衰期长的放射性污水，一般将其贮存在容器中，使其自然衰变。
对于浓度低、半衰期较短的放射性污水，排入地下贮存衰变池，贮存一定时间使其放射性同位素通过自然衰变，当放射性同位素浓度降低到管理限值时再排放。
贮存、衰变池一般分为两种型式：间歇式和连续式。
医院放射性废水处理设备。
^(131)I核素治疗放射性废水处理系统设计
计算机控制１ 液位监Ｉ控 ｌ剂量监控
［二二ｊ二士二互 二士二
￣ － ：１２．５ｍ３； 主
图 ２ 污 水处 理 系统 系统 结构
料Ｉ ： ０６Ｃ ｒ１ Ｎｉｌ１ ；箱 体
困 叼
尺寸 ：２５００ｍｍｘ２０００ｍｍｘ３０００ｍｍ；设备安装连接形式 ：焊接 ；设备管 口
连接形式 ：法兰；设备数量 ：４台。
轮流放置及衰变 ，可将放射性污水的放射性衰变至国家允许排放标
准 ，减 少 了对环 境 的污染 。
参考文 献
『１］赵玉沛．核 医学科诊疗常规『Ｍ１人 民卫生出版社 ，２０１２，４．
一 ５２ 一
４结 束语
放 射性 污水处 理 系统具有 以下 几个 方 面的优 势 ：（１）选用 先进 工
匿Ｉ １３４ Ｉｌ” Ｉ总分计装壅 室Ｉ ｌ ４Ｉ １Ｏ５Ｌ ｌ Ｉ —天一次 Ｉ 【 艺，品质可靠；（２）占地面积小，抗冲击力水平高；（３）工艺流程简单可 靠 ，管理运行方便 ，易于维护 ；（４）运用 电脑 自动运行控制 ，减少人员的 劳 动强度 ，减少 人员辐 射 的可能性 。同 时该 系统 采用 全 自动 化处 理 ，无 需 人员操 作 和废物 处理 ，避 免 了对人 员 的损 害 。采 用 ４个 衰 变池 进行
（４）电气 控制 系统 。ａ．设 计原 则 。标 准化 、模块 化 、结构 化 的设计 思
想 ，通 过计算 机 自动监控 衰变 池液 位 ，通 过 电动 阀 门的开启 ，控 制各个
衰变池 循环 工作 。ｂ．自动化 水平 。放射性 污水 处理 系统所 用用 电设备
均由中央控制台集中控制 ，为方便设备的安装 、调试 、运行和检修 ，控
制 系统设有 了手 动和 自动两 种方 式 ，两者 皆 由 ＰＬＣ实 现控 制 。本控 制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用放射性废水衰变池设计朱韬
Ting Bao was revised on January 6, 20021 附录8 医用放射性衰变池设计方案 一.液体衰变池设计方案 1 原则及要求 衰变池的结构和容积必须保证核医学科所排放的放射性废液，满足国家医院放射性废水的排放标准。为此，衰变池的设计应满足以下要求： ⑴衰变池采用三级分隔连续式衰变池，池内设导流墙，推流式排放。衰变池的容积按医院放射性废水可排放标准浓度计算。 ⑵根据国家环保总局2003年发布的《医院污水处理技术指南》，医院放射性废水可排放浓度范围为3.7×102Bq/L~3.7×105Bq/L。 ⑶在衰变池前设置化粪池，用以沉淀消化固形物，其所含的放射性也得以衰减并防止固形物进入衰变池。 2 设计方法及过程 2.1 计算参考数据： 2.1.1 核医学科门诊病例 ⑴医院核医学科开展显像诊断，所使用的放射性源[99mTc]，假设每位病人平均使用活度为5.55×108Bq(15mCi)；平均每位病人排尿两次，排出量约为600ml[1]，每次抽水马桶用水量约为6L[2]，总用水量约为12.6L；假设病人出院时排出量为给药量的33%[3]，为1.85×108Bq。 ⑵医院核医学科开展甲亢治疗，假设每位病人使用的131I活度为3.7×108Bq（10mCi）；平均每位病人排尿一次，排出量约为300ml，抽水马桶用水量约为6L，总用水量约为6.3L；假设病人出院时排出量为给药量的20%[3]，为7.4×107Bq。 2.1.2 核医学科住院病例 ⑴医院核医学科开展甲癌治疗，则使用的131I治疗最大用量：7.4×109Bq(200mCi)；病人出院时体内残留131I携带量限值为400MBq(0.4×109Bq)；病人一般住院7天，住院病人废水量约为100L/床.日（按照《医院污水处理技术指南》中参考数值100～200L/床.d中最小值计算，如参照《医院污水处理技术指南》最大值计算，则核医学科室每天一个住院病人所需衰变池容积为6.28m3~22.9m3，建设运行维护不方便），病人住院期间，131I从尿中排出量约为给药量的66%[4]，则131I的排放量为4.884109Bq。 2.2 计算方法及过程： 2.2.1废水达标的计算方法 根据放射性物质的活度衰减公式：N=N0e-λt(式中N0为病人出院时排放的每升废水的放射性活度，N为医院放射性废水可排放的活度范围（3.7×102Bq~3.7×105Bq），λ为衰变常数：λ=㏑2/T1/2，T1/2为放射性元素的半衰期；t为达到医院可排放的放射性污水活度标准所用的时间) 由N=N0e-λt，得出t=㏑N0/N／λ 代入计算参考数据，则达到可排放放射性废水活度所用的时间t99Tc=32h~92h（1.4d~3.9d），tI甲亢
=41.7d~124.9d，tI甲癌 =35.3d~118.6d。
2.2.2衰变池的容积计算方法 根据放射性物质活度衰减公式得出：
nnN...3,2,1=nnNo...3,21，e-λt (n为日排放放射性废水人数，N0为病人出院时排放的放射性废水的活度，N
为医院放射性废水可排放的活度范围，λ为衰变常数，t为达到医院可排放放射性废水所需的时间) 设医院可排放浓度为C：C=nnN...3,2,1/Vn=1,2,3…(3.7×102Bq/L≤C≤3.7×105Bq/L，Vn=1,2,3…为日排放人数用水量)。 由达到可排放放射性物质浓度的标准所用的时间t，则所需日数为T≈t/24h
由Vn=1,2,3…=nnN...3,2,1/C，得达到可排放放射性污水的衰变池总容积V= Vn=1,2,3…×T 2.3衰变池的容积设计 2.3.1设计方法及参考数据 ⑴医院核医学科开展[99mTc]显像诊疗 根据计算参考数据，得出[99mTc]的容积参考表： 表格1 [99mTc]的容积参考表 日排放人数 日排放用水量（L） 衰变池总容积（m3） 10 130 0.18~0.5
20 260 0.36~1.0 ⑵医院核医学科开展甲亢及甲癌治疗 根据计算参考数据，得出[I-131]的容积参考表： 表格2 [131I甲亢]的容积参考表 日排放人数 日排放用水量（L） 衰变池总容积（m3） 5 31.5 1.32~3.94
10 63 2.64~7.88 表格3 [131I甲癌]的容积参考表 住院病人数 住院病人日用水量（L） 衰变池总容积（m3） 1 100 3.53~11.86
2 200 7.06~23.72 ⑶在衰变池前设置专用化粪池，沉渣如难于排出，可进行酸化，促进排入衰变池，容积为1m3。 2.3.2参考数据 ⑴若医院只开展99mTc显像诊疗，日均10人，衰变池的可控容积范围为0.3~0.6m3（具体建设容积大小可根据医院的实际情况选定）。 ⑵若医院开展99mTc显像（日均10人），131I甲亢治疗（日均5人）:衰变池可控容积范围为2~5m3（具体建设容积大小可根据医院的实际情况选定）。 2.4 衰变池结构设计 2.4.1 设计方案 ⑴由于放射性废液排入到衰变池是与时间变化的动态过程，为了使衰变池的物理结构更加符合污水排入、流动、核素衰变的动态过程，将衰变池设计为三级连续式放射性衰变池。 ⑵收集放射性废水的管道应采用耐腐蚀的特种管道，一般为不锈钢管道或塑料管；放射性污水池 每池容积为总容积的1/3（废水液面距离盖板的空间不算入其中），考虑有生活粪便污水一并排出，在衰变池前设置专用化粪池，用以沉淀消化固形物，专用化粪池内沉渣如难于排出，可进行酸化，促进排入衰变池。其所含的放射性也得以衰减并防止固形物进入衰变池，衰变池必须恰当选址，池底和池壁应坚固、耐酸碱腐蚀和无渗透性，应有防止泄漏措施，化粪池进水口略高于出水口5cm，池盖与废水液面应有20cm的距离，衰变池盖板的砼厚度不小于30cm。 如根据医院要求需加厚砼的屏蔽厚度，则根据屏蔽计算公式：N=N0e-ud 式中N0，N分别为屏蔽层前后，探测器所测到的γ射线剂量率（或注量，注量率等），u代表能量为Eγ的光子在密度为ρ的物质中的线衰减系数，d为屏蔽厚度。 2.4.2 参考方案 以医院开展99mTc显像（日均10人），131I甲亢治疗（日均5人）为例： 化粪池容积为1 m3，衰变池设计总容积为5.4m3，每池容积为1.8 m3，化粪池容积约为1 m3其具体结构设计图如下： 说明： ①进水口1为粪便池进水口，②进水口2为放射性废液进水口；③格栅：格栅的目的是拦截污水中较大粒径的悬浮物和漂浮物，保证后续处理过程的正常运行。 图1 放射性衰变池平面结构图示意图 图2 放射性衰变池侧面结构示意图 2.4.3 材料要求： 1外围池壁及中间隔层墙体均采用Mu10[5]砖，M10水泥砂浆砌筑{有无地下水均同}。 2预制混泥土采用C45F200型号（混凝土立方体抗压强度是45MPa，防冻等级为F200）。 3底板：无地下水时采用#100混泥土，有地下水时用#150混泥土，下面均素土夯实。 4抹面：内壁一律用1：2水泥砂浆抹面15mm厚，无地下水时一律原浆勾缝。 5根据医院可提供建设衰变池的位置，衰变池的长，宽及深度可略为调整，但总容积则仍需要求设计。 6收集放射性废水及粪便的管道应采用耐腐蚀的特种管道，一般为不锈钢管道或塑料管；建议采用pvc下水管，粪便器以后的管道尺寸为DN150-ф168mm（DN的含义：代表管材的公称直径 字符Ф：代表管材的外径表示）。 7如粪便立管不能利用作粪便透气管或无粪便立管的厕所应加设透气管。 3 监测与管理 3.1 连续式衰变池每月进行一次监测。 3.2 收集处理放射性污水的化粪池或衰变池每半年清掏一次，清掏前应监测其放射性达标方可处置。 二 固体衰变池设计方案 1.1 污物桶收集 ⑴设置1个供收集废物的污物桶（建议设置2个污物桶，方便备用），且必须具有外防护层和电离辐射标志。 ⑵污物桶放置点应避开工作人员作业和经常走动的地方。 ⑶污物桶内应放置专用塑料袋直接收纳废物。装满后的废物袋及时转送贮存室。 ⑷废物袋或废物包、废物桶及其他存放废物的容器必须在显着位置标有废物类型、核素种类、比活度范围和存放日期的说明，内装注射器及碎破璃等物品的废物袋应附加外套。 ⑸废物经过存放衰变，比活度降低到7.4×104Bq/kg[6]以下后，即可作医用非放射性废物处理。 1.2 衰变池收集(参考方案) 若医院节约放射性固体收集装置的开支，建议建造一个放射性固体废物收集和存放的衰变池，衰变池必须恰当选址（应避开工作人员作业和经常走动的地方），设计图如下： 图3 衰变池结构示意图 1.2.1材料要求： 1外围池壁均采用Mu10砖，M10水泥砂浆砌筑{有无地下水均同}。 2衰变池池盖采用预制混凝土C45F200型号（混凝土立方体抗压强度是45MPa，防冻等级为F200），池盖上必须具有铅板外防护层和电离辐射标志。 3根据医院可提供建设衰变池的位置，衰变池的长，宽及深度可略为调整，但总容积则仍需要求设计。 参考资料及文献： [1] 正常人的膀胱容量为300ml~500ml，一次排出量为200ml~500ml，该设计方案中每位病人每次排尿量折中取值为300ml。 [2] 该衰变池设计方案中，抽水马桶采用节水型抽水马桶，冲水一次仅耗水6L。 [3] 99Tcm显像排泄量更改为33%，131I甲亢治疗排泄量更改为20%（建议参考量为0%），此数据根据现运行的核医学科室的情况，设定的参考数据，暂无法查找到准确的科学计算数据；对于甲亢治疗病人，一般治疗完后，可以直接出院，没有产生放射性废液，节省放射性衰变池的建设开支。 [4] 131I甲癌住院病人排泄量为66%【此数据出自李德平，潘自强主编，辐射防护手册（第三分册）。辐射安全[M].北京：原子能出版社，1990.3】 [5] Mu10红砖：Mu-砖强度等级代号，砌体单位masonry units（MU），10是砖抗压强度（牛顿/平方毫米，N/mm2），即10Mpa [6] 固体放射性废物作医用非放射线废物处理，要求其比活度降低到7.4×104Bq/kg以下；此数据出自《GBZ133-2002医用放射性废物管理制度》中的固体废弃物的管理部分。
