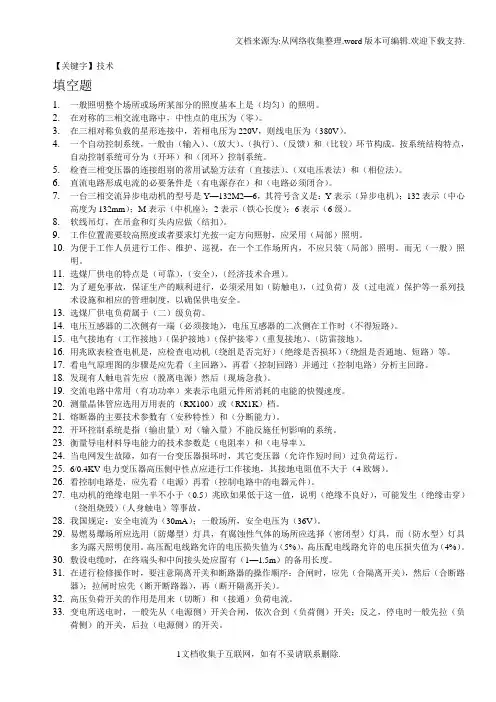

青工电工技术比武题集答案

填空题1.一般照明整个场所或场所某部分的照度基本上是（均匀）的照明。

2.在对称的三相交流电路中，中性点的电压为（零）。

3.在三相对称负载的星形连接中，若相电压为220V，则线电压为（380V）。

4.一个自动控制系统，一般由（输入）、（放大）、（执行）、（反馈）和（比较）环节构成。

按系统结构特点，自动控制系统可分为（开环）和（闭环）控制系统。

5.检查三相变压器的连接组别的常用试验方法有（直接法）、（双电压表法）和（相位法）。

6.直流电路形成电流的必要条件是（有电源存在）和（电路必须闭合）。

7.一台三相交流异步电动机的型号是Y—132M2—6，其符号含义是：Y表示（异步电机）；132表示（中心高度为132mm）；M表示（中机座）；2表示（铁心长度）；6表示（6级）。

8.软线吊灯，在吊盒和灯头内应做（结扣）。

9.工作位置需要较高照度或者要求灯光按一定方向照射，应采用（局部）照明。

10.为便于工作人员进行工作、维护、巡视，在一个工作场所内，不应只装（局部）照明。

而无（一般）照明。

11.选煤厂供电的特点是（可靠），（安全），（经济技术合理）。

12.为了避免事故，保证生产的顺利进行，必须采用如（防触电），（过负荷）及（过电流）保护等一系列技术设施和相应的管理制度，以确保供电安全。

13.选煤厂供电负荷属于（二）级负荷。

14.电压互感器的二次侧有一端（必须接地），电压互感器的二次侧在工作时（不得短路）。

15.电气接地有（工作接地）（保护接地）（保护接零）（重复接地）、（防雷接地）。

16.用兆欧表检查电机是，应检查电动机（绕组是否完好）（绝缘是否损坏）（绕组是否通地、短路）等。

17.看电气原理图的步骤是应先看（主回路），再看（控制回路）并通过（控制电路）分析主回路。

18.发现有人触电首先应（脱离电源）然后（现场急救）。

19.交流电路中常用（有功功率）来表示电阻元件所消耗的电能的快慢速度。

20.测量晶体管应选用万用表的（RX100）或（RX1K）档。

21.熔断器的主要技术参数有（安秒特性）和（分断能力）。

22.开环控制系统是指（输出量）对（输入量）不能反施任何影响的系统。

23.衡量导电材料导电能力的技术参数是（电阻率）和（电导率）。

24.当电网发生故障，如有一台变压器损坏时，其它变压器（允许作短时间）过负荷运行。

25.6/电力变压器低压侧中性点应进行工作接地，其接地电阻值不大于（4欧姆）。

26.看控制电路是，应先看（电源）再看（控制电路中的电器元件）。

27.电动机的绝缘电阻一半不小于（）兆欧如果低于这一值，说明（绝缘不良好），可能发生（绝缘击穿）（绕组烧毁）（人身触电）等事故。

28.我国规定：安全电流为（30mA）；一般场所，安全电压为（36V）。

29.易燃易爆场所应选用（防爆型）灯具，有腐蚀性气体的场所应选择（密闭型）灯具，而（防水型）灯具多为露天照明使用。

高压配电线路允许的电压损失值为（5%），低压配电线路允许的电压损失值为（4%）。

30.敷设电缆时，在终端头和中间接头处应留有（1—）的备用长度。

31.在进行检修操作时，要注意隔离开关和断路器的操作顺序：合闸时，应先（合隔离开关），然后（合断路器）；拉闸时应先（断开断路器），再（断开隔离开关）。

32.高压负荷开关的作用是用来（切断）和（接通）负荷电流。

33.变电所送电时，一般先从（电源侧）开关合闸，依次合到（负荷侧）开关；反之，停电时一般先拉（负荷侧）的开关，后拉（电源侧）的开关。

34.电机分为（交流电机）和（直流电机）两大类。

交流电机又可分为（异步电动机）和（同步电动机）；而异步电动机又有为（单相）和（三相）之分。

35.电力负荷分为三级：在供电突然中断时造成人员伤亡，或造成重大设备损坏且难以修复，或给国民经济带来巨大损失为（一级负荷）。

当发生突然断电时，将造设备局部损坏，或生产流程紊乱且恢复困难，或出现大量废品或大量减产，从而在经济上造成较大损失为（二级负荷）。

反不属于一、二级负荷为（三级负荷）。

我们安家岭选煤厂属于（二级负荷）。

它采用了（双回路）供电。

36.胶带输送机上的电气保护装置有（失速保护）、（防撕裂）、（拉线保护）、（堵溜槽保护）、（跑偏保护）。

37.电流互感器使用工作时，其二次侧（不得开路），电压互感器使用工作时，其二次侧不得（短路）。

38.MMD破碎机有（失速保护）、（温度保护）、（自动润滑）电气保护装置。

39.高压隔离开关没有灭弧装置，不能用来开断负荷（电流），只能用来开断负荷（电压）只有在电路被（高压断路器）断开后，才能操作隔离开关。

40.两台或多台变压器并联运行必须满足的条件是（变压比相等）、（接线组别相同）、（短路电压相等）、（容量比不超过3：1）。

41.在电动机直接起动的控制线路中，由（熔断器）作短路保护使用；（热继电器）作过载保护使用）；（接触器）作失压保护。

42.直流电动机的调速方法有三种：（改变电枢串联电阻）、（减弱磁通）、（改变电枢端电压）。

43.改变直流电机转向的方法有两种：（电枢端电压反接）、（改变励磁绕组的极性）。

44.直流电机有三种制动方法，即（动力制动）、（反接制动）和（发电制动）。

名词解释45.电压：静电场或电路中两点间电位差叫电压。

在国际单位制中，其单位为伏特。

46.电流：电荷的正向移动形成电流。

电流方向习惯规定为电子运动方向相反方向，在国际单位制中，其单位为安培。

计算题47.一降压变压器一次侧匝数为500，二次侧为200，其中一次侧电压为380V那么二次侧电压为多少？其变比为多少？解：由上可知变比P=N1/N2=500/200=N1/N2=U1/U2所以U2=U1*N2/N1=380*200/500=152V答---------------。

48.一台6级三相电机，其额定转速为多少？解：由N=60F/P可知P=3 F=50HZ所以额定转速N=60X50/3=1000rpm答--------------------------。

49.下图中R1=200欧姆，R2=200欧姆，R3=500欧姆，U为300V，求电路总的电阻及流过R1的电流？解：R=R1R2/(R1+R2）+ R3 =600 欧姆I=U/R=300/600=I1==R1 R2UR3答-----------------。

简答题50.照明线路漏电的原因有那些？答：1 导线或电气设备的绝缘受到伤害；2线路经长期运行，导线绝缘老化变质；3导线受潮气侵袭或被污染，造成绝缘不良。

51.什么叫做电动机的过载保护？怎样实现这种保护？答：电动机运行时，一般允许短时间过载。

但是，如果过载时间太长，电动机的温升超过允许值，就会造成绝缘老化，缩短使用寿命，严重时甚至烧毁绕组。

因此，为了防止电动机长时间过载运行而造成损失，过载时间必须加以限制，这种保护就是过载保护。

通常，采用热继电器作为电动机的过载保护装置。

使用时，将热继电器的热元件串接在电动机的主电路上，将热继电器的常闭触点串接在接触器线圈电路上。

当电动机过载运行时，电流增大，发热元件温度上升，双金属片逐渐弯曲，进而超过定值，最后推开常闭触点，使接触器线圈断电，从而切断电动机电源，避免电动机长时间过载运行而被烧毁。

52.接通电源后荧光灯不亮有那几种原因？答：1。

灯座或启辉器底座接触不良；5。

电源电压过低。

2．灯管漏气或灯丝断开；3．镇流器线圈断路或损坏；4．新装荧光灯接线有误;53.．怎样用兆欧表检测380V电动机6接线柱定子绕组？答：1。

可采用500伏兆欧表； D2．断开各相之间的连接片和电动机的接线；3．将兆欧表上用来接地的一端与电动机的外壳相接，另一端依次与D、U1、V1、W1、W2、U2、V2端子相接；然后均匀摇动摇柄（每分120转）其兆欧表读数与D为零，与其他端子兆欧表读数不低于0。

5兆欧；4．将兆欧表的两端测U1V1、U1W1、V1W1兆欧表读数不低于0。

5兆欧；5．将兆欧表的两端测U1U2、V1V2、W1W2兆欧表读数应为零。

54.简述用摆针表判明三相电机绕组同名端的方法。

答：利用转子铁芯中的剩磁在定子三相绕组内感应出电动势的原理进行的。

首先将万用表的转换开关扳到电阻挡，判别每相绕组的各自两个出线端；然后将万用表的转换开关扳到直流毫安档，并将三相绕组接成如图所示，随后用手转动电动机的转子，如果万用表指针不动，则表明三相绕组首尾端的区分是正确的，如果指针摆动，则表明有一相的绕组的首尾反了，应一相一相分别对调后重新试验，直到万用表指针不动为止。

55.什么是高压用户和低压用户？答由供电部门直接以10千伏及以上高压用电的用户，叫高压用户。

由供电部门直接以220/380伏低压供电的用户，叫低压用户。

56.三相异步电机有几种调速方法？分别是什么？答：三种，分别为调频，改变转差率和改变旋转磁场级对数。

操作题（要求：1、按图接线正确、牢固、布线合理美观；2、试运转正确，测量电动机和绝缘电阻；3、调整热继电器动作整定植。

）（57.请画出带启停、过流保护的电动机正反转接线图，并现场操作接线。

58.三相带低压电流互感器电力表的接线。

59.楼梯灯双开关控制接线图。
