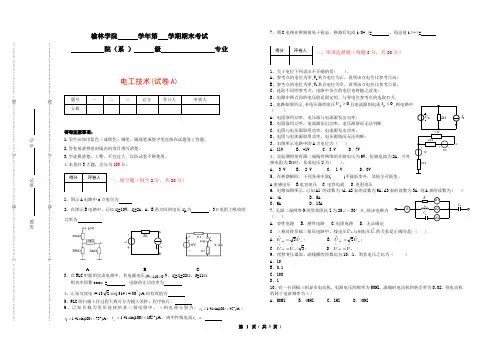

电工技术(试卷A)
第 １ 页 ( 共 3 页 )榆林学院 学年第 学期期末考试院（系 ） 级 专业电工技术(试卷A)题号 一 二 三 总分 登分人审核人 分数答卷注意事项：1.学生必须用蓝色（或黑色）钢笔、圆珠笔或签字笔直接在试题卷上答题。
2.答卷前请将密封线内的项目填写清楚。
3.字迹要清楚、工整，不宜过大，以防试卷不够使用。
4.本卷共3大题，总分为100分。
一、填空题（每空2分，共20分）1、图示A 电路中o 点电位为2、在图示B 电路中，已知U S =10V ，I S =2A 。
A 、B 两点间的电压U AB 为 ，3Ω电阻上吸收的功率为AB C3、在RLC 串联的交流电路中，若电源电压o U0110∠= V ，X L =X C =22Ω，R =11Ω， 则功率因数cos ϕ = , 电路的无功功率为 4、正弦交流电i = 182sin ( 314 t + 30︒ ) A 的有效值为5、PLC 的扫描工作过程大致可分为输入采样、程序执行、6、已知负载为星形连接的某三相电路中，三相电流分别为：A )45100sin(41.1o +=t i A ，A )75100sin(41.1o -=t iB ，A )165100sin(41.1o+=t i C ，则中性线电流=N i7、图C 电路在换路前处于稳态，换路后电流i(0+ )= ，稳态值i(∞)=二、单项选择题（每题3分，共30分）1、关于电位下列说法不正确的是( )。
A 、参考点的电位为零,V X 某点电位为正，说明该点电位比参考点高；B 、参考点的电位为零,V X 某点电位为负，说明该点电位比参考点低。
C 、选取不同的参考点，电路中各点的电位也将随之改变；D 、电路中两点间的电压值是固定的，与零电位参考点的选取有关。
2、电路如图所示,若电压源的电压0S >U 且电流源的电流0S <I ,则电路中（ ）A 、电阻取用功率，电压源与电流源发出功率；B 、电阻取用功率，电流源发出功率，电压源情况无法判断C 、电阻与电压源取用功率，电流源发出功率；D 、电阻与电流源取用功率，电压源情况无法判断； 3、右图所示电路中的A 点电位为（ ） A 、11V B 、-1V C 、3 V D 、7V4、实验测得某有源二端线性网络的开路电压为6V ，短路电流为2A 。
技术比武维修电工理论试题及答案
技术比武维修电工理论试题及答案一.单项选择题1. 导线接头、控制器触点等接触不良是诱发电气火灾的重要原因：所谓“接触不良”，其本质原因是（）： [单选题] *A.触头、接触点电阻变化引发过电压B.触头、接触点电阻变大引起功耗增大(正确答案)C.触头接触点电阻变小D.触头接触点电阻无关2. 电器及开关设备的最高电压不应小于所在回路的系统（）电压： [单选题] *A.最高(正确答案)B.额定C.故障D.平均3. 低压电器按其动作方式又可分为自动切换电器和（）电器： [单选题] *A.非机械B.非电动C.非自动切换(正确答案)D.非切换4. 电气火灾的引发是由于危险温度的存在，其中短路、设备故障、设备非正常运行及（）都可能是引发危险温度的因素： [单选题] *A.设备运行时间长B.电压波动C.导线截面选择不当(正确答案)D.非专业人员操作5. 断路器是通过手动或电动等操作机构使断路器合闸，通过（）装置使断路器自动跳闸，达到故障保护目的: [单选题] *A.脱扣(正确答案)B.活动C.自动D.手动6. 电机在正常运行时的声音，是平稳、轻快、（）和有节奏的： [单选题] *A.均匀(正确答案)B.尖叫C.摩擦D.变化7. 断路器的选用，应先确定断路器的（），然后才进行具体的参数的确定： [单选题] *A.额定电压B.额定电流C.类型(正确答案)D.通断能力8. 电气火灾的引发是由于危险温度的存在，危险温度的引发主要是由于（）： [单选题] *A.设备负载轻B.电流过大(正确答案)C.电压波动D.频率波动9. 电气火灾发生时，应先切断电源再扑救，但不知或不清楚开关在何处时，应剪断电线，剪切时要（A）：不同相线在不同位置剪断 [单选题] *B.几根线迅速同时剪断(正确答案)C.在同一位置一根一根剪断D.按线路不带电作业10. 对电机各绕组的绝缘检查，如测出绝缘电阻为零，在发现无明显烧毁的现象时，则可进行烘干处理，这时（）通电运行：允许 [单选题] *B.烘干好后就可C.根据情况D.不允许(正确答案)11. 接地电阻测量仪主要由手摇发电机、（）、电位器，以及检流计组成： [单选题] *A.变压器B.电压互感器C.电流互感器(正确答案)D.逆变装置12. 固定电源或移动式发电机供电的移动式机械设备，应与供电电源的（）有金属性的可靠连接： [单选题] *A.外壳B.接地装置(正确答案)C.零线D.绝缘层13. 对电机轴承润滑的检查，（）电动机转轴，看是否转动灵活，听有无异声：[单选题] *A.用手转动B.通电转动(正确答案)C.用其他设备带动D.听音棒接触14. 交流接触器的断开能力，是指开关断开电流时能可靠地（）的能力： [单选题] *A. 熄灭电弧(正确答案)B.分开触点C.切断运行D.熔焊15. 热继电器的保护特性与电动机过载特性贴近，是为了充分发挥电机的（）能力： [单选题] *A.控制B.过载(正确答案)C.节流D.散热。
维修电工技术比武理论试题A卷答案
维修电工技术比武理论试题A卷答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】维修电工技术比武理论试题（A 卷答案）一、判断题（每题1分，共20分）1、变压器短路试验的目的是为了测定其短路损耗、短路阻抗和阻抗电压。
（√）2、电动势是用来衡量电源量值大小的物理量。
（×）3、多人操作设备吊装时，为了确保安全，应有两人指挥。
( × )4、用兆欧表测量电气设备的绝缘电阻前,必须先切断电源,再将被测设备进行充分的放电处理（√）5、纯电感在直流电路中相当于短路。
( √ ) 6 、习惯上规定电流的方向就是电子移动的方向。
（×）7 、电容器是一个储能元件，电感器也是一个储能元件。
( √ )8 、电路中的电压是一个绝对值，它不随参考点的改变而改变。
(√ )9 、三极管放大的实质是将低电压放大成高电压。
(× )10 、线圈通过的电流越大，所产生的磁场就越强。
（√）11 、晶体管的门极(控制极)仅在触发晶闸管导通时起作用。
(√ )12 、晶体三极管的发射结处于正向偏置时，三极管就导通。
( × )13 、当变压器二次电流增大时，一次电流也会相应增大。
(√ )14 、正弦交流电的三要素是：最大值、频率和周期。
( × )15、当电源电压下降时，同步电动机的转速会降低。
(× )16 、线圈中的磁通量越大，产生的感应电动势也越大。
(× )17 、由于反接制动消耗能量大，不经济，所以适用于不经常启动和制动的场合。
（√）18 、欠电压继电器和零压继电器的动作电压是相同的。
(× )19 、“与”门的逻辑功能可记为：输入全l出1，输入全0出0。
（×）20 、白炽灯有较多的能量损耗，其发光效率较低。
( √ )二、选择题（每题1分，共20分）1、用戴维南定理分析电路“入端电阻”时，应将内部的电动势( B )处理。
2014年技术比武理论精彩试题问题详解(A)
2014年度电气技术比武竞赛试题（A卷）：得分：一、选择题（每题0.5分，共30分）1、Ⅰ级防爆区域是指正常情况下，爆炸性气体混合物（ B ）出现的场所。
A．连续地 B．有可能 C．不可能 D．长时间2、交流电流i通过某电阻，在一定时间产生的热量，与某直流电流I在相同时间通过该电阻所产生的热量相等，那么就把此直流I值称为交流电流i的（ A ）。
A、有效值；B、最大值；C、平均值；D、瞬时值。
3、对称三相交流电路总功率等于单相功率的（ B ）。
A、3倍；B、3倍；C、1／3倍；D、1／3倍。
4、三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。
A、1∶1；B、1∶2；C、1∶3；D、1∶4。
5、负载取星形连接，还是三角形连接，是根据( D )。
A、电源的接法而定；B、电源的额定电压而定；C、负载所需电流大小而定；D、电源电压大小，负载额定电压大小而定。
6、互感电动势的方向与( D )有关；A、互感磁通的变化趋势；B、磁场的强弱；C、线圈的匝数；D、线圈的绕向7、工程上一般把感性无功功率Q L和容性无功功率Q C规定为( D )。
A、前者为负，后者为正；B、两者都为正；C、两者都为负；D、前者为正，后者为负。
8、电压和电流的瞬时值表达式分别为u＝220sin（ωt－10°）和i＝5sin（ωt－40°），那么( B )。
A、电流滞后电压40°；B、电流滞后电压30°；C、电压超前电流50°；D、电压超前电流30°。
9、干式变压器绕组温度的温升限值为( A )。
A、100℃；B、90℃；C、80℃；D、60℃。
10、现在普遍使用的变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。
A、蓝色；B、黄色；C、白色；D、黑色。
11、为把电能输送到远方，减少线路上的功率损耗和电压损失，主要采用（ A ）。
电工比武测试题及答案
电工比武测试题及答案一、选择题：1. 以下哪个元件在电路中起着调节电流的作用？A. 电源B. 电阻器C. 开关D. 变压器答案：B. 电阻器2. 当电路中的电阻增大，电流会发生什么变化？A. 增大B. 减小C. 不变D. 无法确定答案：B. 减小3. 触摸电阻时，接通以下哪个器件可以保证安全？A. 高压电源B. 电线钳D. 遮阳帽答案：C. 接地线4. 在电路中，以下哪个元件可以将直流电转变为交流电？A. 电源B. 断路器C. 变压器D. 电容器答案：C. 变压器5. 在进行电气维修时，以下哪个动作是不安全的？A. 直接用手触摸电线B. 喝饮料时接近电气设备C. 穿戴绝缘手套和护目镜D. 使用符合安全标准的工具答案：A. 直接用手触摸电线二、判断题：1. 电源的正负极可以随意连接，不会对电路产生影响。
2. 电阻越大，通过电路的电流就会越大。
答案：错误3. 电容器可以在电路中储存电荷。
答案：正确4. 电气设备的维修可以在带电的情况下进行。
答案：错误5. 动力系统的电路中，电流是始终保持不变的。
答案：正确三、填空题：1. 电流的单位是__________。
答案：安培（A）2. 电阻的单位是__________。
答案：欧姆（Ω）3. 电压的单位是__________。
答案：伏特（V）4. 电源的符号为__________。
答案：直流电源符号或交流电源符号（根据情况填写）5. 电路中，电流的方向是由__________极流向__________极。
答案：正极，负极四、解答题：1. 请简要解释电阻的作用及其在电路中起到的作用。
答案：电阻是电路中的一个元件，它可以阻碍电流通过。
通过改变电阻值的大小，可以调节电路中的电流大小，实现对电流的控制。
2. 请列举三种常见的电路故障，并提供相应的解决方法。
答案：（给出三种故障和解决方法的示例）故障1：电路短路解决方法：检查电路中连接是否松动或破损，修复或更换受损部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修电工技术比武理论试题（A卷答案）
一、判断题（每题1分，共20分）
1、变压器短路试验的目的是为了测定其短路损耗、短路阻抗和阻抗电压。
（√）
2、电动势是用来衡量电源量值大小的物理量。
（×）
3、多人操作设备吊装时，为了确保安全，应有两人指挥。
( × )
4、用兆欧表测量电气设备的绝缘电阻前,必须先切断电源,再将被测设备进行充分的放电处理（√）
5、纯电感在直流电路中相当于短路。
( √ )
6 、习惯上规定电流的方向就是电子移动的方向。
（×）
7 、电容器是一个储能元件，电感器也是一个储能元件。
( √ )
8 、电路中的电压是一个绝对值，它不随参考点的改变而改变。
(√ )
9 、三极管放大的实质是将低电压放大成高电压。
(× )
10 、线圈通过的电流越大，所产生的磁场就越强。
（√）
11 、晶体管的门极(控制极)仅在触发晶闸管导通时起作用。
(√ )
12 、晶体三极管的发射结处于正向偏置时，三极管就导通。
( × )
13 、当变压器二次电流增大时，一次电流也会相应增大。
(√ )
14 、正弦交流电的三要素是：最大值、频率和周期。
( × )
15、当电源电压下降时，同步电动机的转速会降低。
(× )
16 、线圈中的磁通量越大，产生的感应电动势也越大。
(× )
17 、由于反接制动消耗能量大，不经济，所以适用于不经常启动和制动的场合。
（√）
18 、欠电压继电器和零压继电器的动作电压是相同的。
(× )
19 、“与”门的逻辑功能可记为：输入全l出1，输入全0出0。
（×）
20 、白炽灯有较多的能量损耗，其发光效率较低。
( √ )
二、选择题（每题1分，共20分）
1、用戴维南定理分析电路“入端电阻”时，应将内部的电动势( B )处理。
A．作开路 B．作短路 C．不进行 D．可作任意
2 、与参考点有关的物理量是( C )。
A.电流
B.电压
C.电位
D.电动势
3、在纯电阻电路中，下列各式中正确的是( C )。
=U/R B．Im=Um/R C．I=U/R D．I=Um/R
4 、将一段均匀的阻值为R的导线均匀拉长到原来的两倍，其阻值为(D )。
A. 1／4R
B. 1/2 R C．2 R D．4R
5 、已知交流电路中，某元件的阻抗与频率成反比，则该元件是( C )。
A.电阻
B.电感 C．电容 D.电动势
6 、当通电导体与磁力线之间的夹角为( D )时．导体受到的电磁力最大，
A. 0° B．45° C .60° D．90°
7 、在正弦交流电路中，流过纯电容的电流与它两端电压在相位上是( B )。
A．同相 B超前90° C.滞后90° D.反相
8 、感应磁通的方向总是与原磁通( C )。
A．方向相同 B．方向相反 C．变化的方向相反 D．方向无关
9 、测量1Ω以下的电阻，如果要求精度高，应选用( D )。
A．万用表R×1 Ω挡 B.毫伏表及电流表 C．单臂电桥 D.双臂电桥
10 、我国使用的工频交流电频率为（ B ）。
11 、电路能形成自激振荡的主要原因是在电路中( B )。
A.引入了负反馈
B.引入了正反馈
C.电感线圈起作用
D.供电电压正常
12 、应该用钢丝钳的( D )来切断较硬的金属线材。
A.钳口
B.齿口 C．刀口 D.铡口
13 、晶体三极管作开关使用时，通常都是采用( A )接法。
A.共发射极
B.共基极
C.共集电极
14 、用万用表欧姆挡测量晶体二极管极性和好坏时，应把欧姆挡拨在( A )处。
A. R×100Ω或R×10 Ω B．R×1 Ω C．R×1K Ω D．R×10KΩ
15 、三相异步电动机回馈制动时，其转差率为( A )。
A．s<0 B. s=0 C. s=1 D. s>1
16 、理想双绕组变压器的变压比等于一、二次侧的( D )。
A.电压之比
B.电动势之比
C.匝数之比 D．三种都对
17、三相异步电动机增大转子电阻，则其最大转矩( C )。
A.增大
B.城小
C.不变
D.不一定
18、异步电动机的绕组节距采用最多的是（C ）。
A.长节距
B.整节距 C．短节距 D.变节距
19 、对交流电器而言，若操作频率过高会导致( B )。
A.铁心过热
B.线圈过热 C．触头过热 D．触头烧毛
20 、发生电火警在未确认切断电源时，灭火严禁使用( C )。
A.四氯化碳灭火器
B.二氧化碳灭火器
C.酸碱泡沫灭火器 D干粉灭火器
三、简答题（每题5分，共30分）
1、供电系统的三相四线制中，只要有了中性线就能保证各负载相电压对称吗？为什么?答：在三相四线制不对称星形负载中，有了中性线也不能确保中性点不位移，
仍会存在三相负载电压不对称的情况。
因为此时中性点位移电压就等于中性线电流与中性线阻抗的乘积。
如果中性线电流大，中性线阻抗大，仍会造成较严重的中性点位移。
2、 电磁感应是如何定义的?
答：通过回路的磁通发生变化，在回路中产生电动势的现象称为电磁感应。
3、在电气设备上工作应采取哪些安全技术措施?
答：电气设备上工作的安全技术措施有：停电；验电；装设接地线；悬挂警告牌和装设遮栏。
4 、摇表即兆欧表一般是按电压分类，为什么?
答：各电气设备，根据使用电压不同，其绝缘电阻要求也不同。
高压电气设备绝缘电阻要大，否则就不能在高电压的条件下工作。
如果用低压摇表测量高压设备，由于高压设备绝缘层厚，电压分布则比较小，不能使绝缘介质极化，测出结果不能反映实际情况。
如果低压设备用高压兆欧表测量，其绝缘材料很可能被击穿。
因此兆欧表要按电压分类，按设备的实际工作电压进行相适应的测量。
5、安全教育的基本形式有哪几种？
答：①三级安全教育;②特殊工种安全教育;③经常性的安全教育;④安全竞赛和安全奖惩。
6、为什么说变压器的短路损耗近似等于铜损?
答：变压器短路试验时，短路电压很低，在铁心中产生的主磁通及铁损都很少，
可以忽略不计。
而短路试验时一次、二次电流都等于额定电流，产生的铜损耗与额定运行时相同，因此变压器的短路损耗近似等于铜损。
四、 计算题（每题5分，共20分） 1、 某电源两瑞接上20Ω电阻，通过的电流为100mA ；若两端接上50Ω电阻，通过的电流
为50mA 。
求该电源的电动势E 和内电阻r 0。
解：根据已知条件列出方程：
I1*（r 0+R1）=E I2*（r 0+R2）=E 代入数据：（20+r 0）*=E （50+r 0）*=E
解得：r 0=10（Ω） E=3（V ） 答： 2、在右图1中，已知E1=12V 、E2=6V 、E3=5V 、R1=4Ω、R2=3Ω、R3=7Ω、R4=2Ω、R5=3Ω，求A 、B 两端电压U AB 的值。
解：根据题意列式：I1=E1/（R1+R4）=12/（4+2）=2（A ） I2=E2/（R2+R5）=6/（3+3）=1（A ）
由于电路中R3无电流，U AB =R4*I1+E3-R5*I2 =2*2+5-3*1=6（V ） 答：
图 1
3、在图2中，已知El=6V ，E2=3V,R1= R2=1Ω，R3=4Ω，用支路电流法求I1、I2、I3的值。
解：根据题意列方程： 代入数据： I1+I2=I3 I1+I2=I3
R1*I1+R3*I3=E1 I1+4*I3=6
R2*I2+R3*I3=E2 2+4*I3=3 图2 解得：I1=2（A ） I2=-1(A) I3=1(A) 答：
4、某线圈两端接24V 直流电压时，流过线圈的电流为2A ，若接在260V 工频电压上时，流
过线圈的电流为20A ，求该线圈的电阻及电感。
解：线圈纯电阻： R=U DC /I DC =24/2=12(Ω)
线圈总阻抗：Z=U AC /I AC =260/20=13（Ω）
线圈感抗：X L =√Z 2−R 2=√132−122=5(Ω) 线圈的电感：L=X L /ω=5/2πf=5/314=（mH ） 答：
五、作图题：（共10分）
根据输入电压u i 的波形，画出下图中各输出电压u 0的波形（设二极管的正向压降和反向电流均可忽略）。
