超实用!六步教你制作Excel甘特图项目进度表!
如何在excel中生成时间进度表——甘特图
如何在excel中⽣成时间进度表——⽢特图最近学习软件⼯程需要做⼀个⼯程进度图。
⼩⼩问题尽挡我数时，不服，终克之，辟⼀⽣路。
在这与众友分享之。
具体步骤如下：1.⾸先我们在excel中建⼀含有时间段的数据表。
2.选中包含时间段的属性列以及纵坐标属性列，如：3.从菜单栏中选中插⼊-->条形图-->⼆维条形图-->堆积条形图，如4.将⽣产的图表转换成图⼆形式。
通过在图表区单击右键选择选择数据进⼊图⼆中选择数据源窗⼝，然后单击切换⾏/列得到图⼆所⽰。
同时，将选择数据源中相应的⾏列属性名改为excel表中所⽰以确保同属性名（有利后⾯清晰的思路），如图三。
图⼀图⼆图三5.条形图中每⼀属性（例如：开始时间，结束时间）分量都是横坐标源点到属性所指时间点，⽽且不同属性在同⼀纵坐标项（例如：上课，课间休息）上各显⽰的颜⾊有覆盖效果。
因此，最终要显⽰出每⼀项中开始与结束这⼀段的时间表⽰需要将结束时间设为主坐标、开始时间设为横坐标（主要是保证每⼀段开始时间显⽰的颜⾊不能把结束时间表⽰的颜⾊完全覆盖），这样当把纵坐标的属性显⽰颜⾊调整为与背景相同时也就看到最终的所耗时间段了。
a.图⼀将开始时间设为从坐标(显⽰在图形图的上⽅坐标即为从坐标），在图表中选中开始时间单击右键选择设置数据系列格式，如图⼆。
图⼀图⼆b.图三将结束时间设为主坐标（显⽰在条形图下⽅）。
图三6.在excel表中选将横坐标的起始时间（如7:45）最终时间（如：11:00）转化为数值表⽰。
如图⼀，选中点击右键选择设置单元格格式，进去后选择数值，⼀般默认确定就⾏（如果格式不对可以⾃定义保留两位⼩数就⾏），如图⼆。
图⼀图⼆7.将主、从坐标的最⼩值、最⼤值分别设置为上⾯转化的两个值。
a.分别选中主、从坐标单击右键进⼊设置坐标轴格式。
图⼀b.在设置坐标轴格式中将最⼩值、最⼤值设置为上⾯转化的数值，主、次刻度单位默认就⾏。
在下⾯还可以选择显⽰刻度⽅式，选为内侧就⾏。
excel制作甘特图的方法步骤
excel制作甘特图的方法步骤Excel制作甘特图的方法步骤。
甘特图是一种项目进度管理工具，通过条形图的形式展示任务的开始时间、结束时间和持续时间，帮助项目管理者清晰地了解项目进度和任务分配情况。
在Excel中制作甘特图可以方便快捷地实现项目进度的可视化管理。
下面将介绍在Excel中制作甘特图的具体步骤。
步骤一，准备数据。
在制作甘特图之前，首先需要准备好任务的相关数据。
这些数据包括任务名称、开始时间、持续时间等信息。
可以在Excel的工作表中创建一个表格，将这些数据逐一填入表格中，确保数据的准确性和完整性。
步骤二，插入条形图。
在准备好数据之后，接下来需要在Excel中插入条形图。
选中任务名称和持续时间这两列数据，然后点击“插入”选项卡中的“条形图”按钮，在下拉菜单中选择“堆积条形图”。
步骤三，调整条形图格式。
插入条形图后，需要对条形图的格式进行调整，使其符合甘特图的要求。
首先，需要调整横纵坐标轴的显示，将任务名称显示在纵坐标轴上，将时间显示在横坐标轴上。
其次，需要调整条形图的颜色和样式，使其更加直观和美观。
步骤四，添加开始时间线。
在制作甘特图时，通常会在条形图上添加开始时间线，以便清晰地标识任务的开始时间。
可以在Excel中插入一条直线，并将其位置调整到对应的开始时间处。
步骤五，添加数据标签。
为了让甘特图更加直观和清晰，可以在条形图上添加数据标签，显示任务的开始时间和持续时间。
可以通过右键点击条形图，选择“添加数据标签”，然后再次右键点击数据标签，选择“格式数据标签”，调整标签的格式和位置。
步骤六，添加数据表。
最后，为了使甘特图更加完整，可以在Excel中插入一个数据表，将任务的开始时间、持续时间等数据显示在表格中，与甘特图相呼应。
通过以上步骤，我们就可以在Excel中制作出清晰直观的甘特图，帮助我们更好地管理项目进度和任务分配。
希望以上内容对您有所帮助，谢谢阅读！。

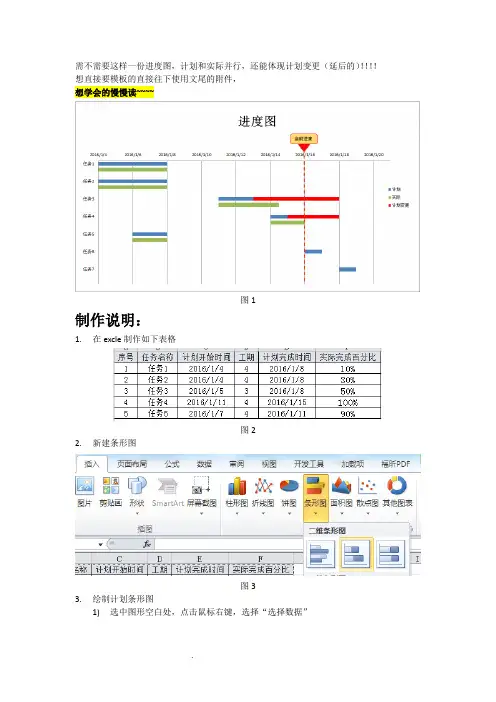

利用excle绘制进度图甘特图计划与实际并行
需不需要这样一份进度图，计划和实际并行，还能体现计划变更（延后的）！！！！想直接要模板的直接往下使用文尾的附件，想学会的慢慢读~~~~图1制作说明：1.在excle制作如下表格图22.新建条形图图33.绘制计划条形图1)选中图形空白处，点击鼠标右键，选择“选择数据”图42)打开选择数据对话框，并点击“添加”按钮图53)添加“开始时间”进度条：系列名称为“开始时间”，如图6。
图6⏹系列值删除“{1}”，点击图6中红色区域，选择图7的数据，点击红色区域返回。
图7⏹点击“确定”。
图84)添加“工期”，操作如上，数据选择如图9图95)添加纵坐标⏹选中图形空白处，点击鼠标右键，选择“选择数据”，如图4。
⏹点击如图10中标红的“水平（分类）轴标签”→“编辑”。
图10⏹如图11与图12，选择任务名称。
图11图126)调整任务排序⏹选中图表中纵向坐标，点击鼠标右键，选择“设置坐标轴格式”，如图13图13 如图14勾选“逆序类别”，点击关闭。
图14 效果如图15图157)“删除”开始时间⏹选中“开始时间”的条形图，注意是全部，如图16。
图16⏹点击鼠标右键，选择“形状填充”→“无填充颜色”，如图17。
图17⏹完后效果如图18图188)调整时间轴⏹选择“计划开始时间”和“计划完成时间”后，点击鼠标右键“设置单元格格式”，如图19。
图19⏹选择“数值”，点击确定，如图20图20⏹效果如图21图21⏹选中图标中“时间轴”，点击鼠标右键，选择“设置坐标轴格式”。
图22⏹依据图21的“计划开始时间”的最小值设置坐标轴最小值；依据“计划完成时间”的最大值的基础上适量增加后设置坐标轴最大值；设置“主要刻度单位”是设置刻度密集度的，按需要设置即可。
图23⏹选择“计划开始时间”和“计划完成时间”后，点击鼠标右键“设置单元格格式”，设置为“日期”，如图24。
图249)绘制计划条形图完成，效果如图25图254.绘制实际进度条（属于投机取巧式）1)调整任务表，在每个任务后添加如图26黄色部分，表示实际进度：⏹开始时间可依据是实际发生的填写；⏹工期=计划工期（白色部分）*实际完成百分比；⏹注意最后一行直接添加后，无法计入数据，需要重新选择数据。
工程进度(施工进度、图甘特图)制作
工程进度（施工进度、图甘特图）制作
1、在excel中制作如下工作计划表
计划开始日期持续天数
制定调查表问题4-28 2
打印调查表4-30 5
发放调查表5-5 5
收集回答信息5-10 10
数据整理与分析5-20 3
书写报告5-23 2
讨论报告结果5-25 1
提出改进建议5-26 5
2、选择“插入——图表——条形图”，选择第一行，第二个图表类型，如下图示
3、单击“下一步”按钮，然后在数据表中选择“计划”、“开始日期”、“持续天数”三列，会看到以下情景：
4、单击“系列”选项
5、删除“持续天数”，然后点击“添加”按钮
5、在“名称”中输入“开始日期”，然后点击“值”选项，选择数据表开始日期的相关数据，如下图示
6、点击“添加”按钮，在名称中输入“持续时间”，然后点击“值”选项，在数据表中选择持续时间数据
7、点击“分类（X）轴标志（T）”，在数据表中选择各项任务
8、点击“完成”按钮，得到以下图表
9、右键点击y坐标轴，选择“坐标轴格式”选项
10、选择“刻度”选项卡，在“分类次序反转”前打勾，点“确定”
11、右键点击图表中的任意蓝色数据条框，并选择“数据系列格式”
12、将边框和内部颜色都设置为“无”，点击确定，得到以下图形
13、将开始日期一列复制到D列中，并将数据格式改为“数值”
4、右键点击X坐标轴，选择“坐标轴格式”
15、选择“刻度”选项卡，将“最小值”和“交
叉于”两项的值设为第一项工作的开始时间对应的数值。
利用Excel 绘制甘特图(Gantt chart)
學習目標：利用Excel繪製甘特圖
甘特圖（Gantt chart）是專案管理與計畫及排程中，不可或缺的重要圖表。
市面上有許多專業的甘特圖繪製軟體，本單元我們學習運用Excel來繪製甘特圖，利用期末報告預計的工作進度來練習製作甘特圖。
1.建立期末報告進度的基本資料
2.選取”開始日期”的資料範圍後，利用excel製作圖表功能，選擇插入”堆疊橫
條圖”
”堆疊橫條圖”
3.新增”執行天數”的資料滑鼠移至圖表按右鍵選取“選取資料”
4.座標軸標籤數列選取A2:A7
選擇”資料數列格式”的調整，將“填滿”和”框線色彩”均選擇”無”
6.座標軸格式的”刻度”設為”類別次序反轉”
式”。
8.新增圖表標題
9.調整座標軸格式”刻度”的”最小值和最大值。
10.完成後的圖表如下。

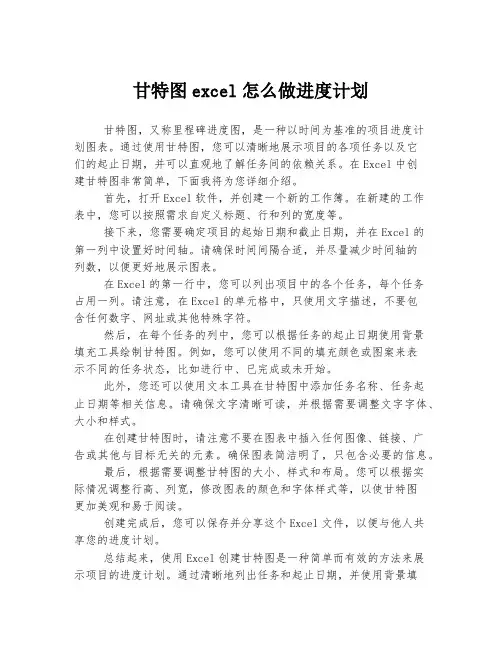

甘特图excel怎么做进度计划
甘特图excel怎么做进度计划甘特图，又称里程碑进度图，是一种以时间为基准的项目进度计划图表。
通过使用甘特图，您可以清晰地展示项目的各项任务以及它们的起止日期，并可以直观地了解任务间的依赖关系。
在Excel中创建甘特图非常简单，下面我将为您详细介绍。
首先，打开Excel软件，并创建一个新的工作簿。
在新建的工作表中，您可以按照需求自定义标题、行和列的宽度等。
接下来，您需要确定项目的起始日期和截止日期，并在Excel的第一列中设置好时间轴。
请确保时间间隔合适，并尽量减少时间轴的列数，以便更好地展示图表。
在Excel的第一行中，您可以列出项目中的各个任务，每个任务占用一列。
请注意，在Excel的单元格中，只使用文字描述，不要包含任何数字、网址或其他特殊字符。
然后，在每个任务的列中，您可以根据任务的起止日期使用背景填充工具绘制甘特图。
例如，您可以使用不同的填充颜色或图案来表示不同的任务状态，比如进行中、已完成或未开始。
此外，您还可以使用文本工具在甘特图中添加任务名称、任务起止日期等相关信息。
请确保文字清晰可读，并根据需要调整文字字体、大小和样式。
在创建甘特图时，请注意不要在图表中插入任何图像、链接、广告或其他与目标无关的元素。
确保图表简洁明了，只包含必要的信息。
最后，根据需要调整甘特图的大小、样式和布局。
您可以根据实际情况调整行高、列宽，修改图表的颜色和字体样式等，以使甘特图更加美观和易于阅读。
创建完成后，您可以保存并分享这个Excel文件，以便与他人共享您的进度计划。
总结起来，使用Excel创建甘特图是一种简单而有效的方法来展示项目的进度计划。
通过清晰地列出任务和起止日期，并使用背景填充工具绘制甘特图，您可以直观地了解和沟通项目的进展情况。
希望这篇文章能够对您有所帮助！。
甘特图项目进度图表制作全攻略
H2的公式 为:=IF(C$1 6<=C2,D2,I F(C$16<E2, E2C$16+1,0)) , 复制从H2 到H14
3. 继续填 加数据， B16到C18为 手工输 入.D16， D17,D18分 别等于 C16,C17,C1 8. 然后将 其格式由日 期改成数据 型。 至于为什么 需要设置这 部分数据， 后文有述。 目前只需要 知道EXCEL 的日期从本 质上来说就 是一个整数
17. 在绘图 区选中,系 列4的数据 系列-->鼠 标右键--> 图表类型->XY散点图->散点图->完成
18. 在绘图 区选中系列 4-->鼠标右 键-->数据 源-->"X值 (X)"处选择 C16-->确定
19. 此刻图 表上会生成 副X轴,副Y 轴
20. 选中副 X轴-->鼠标 右键-->坐 标轴格式->在"刻度" 页上-->最 小值设成 40725, 最 大值设成 40776, 主 要刻度单位 设成2-->确 定
27. 选中主 Y轴-->鼠标 右键-->在" 图案"页上, 如下图所示 全部选中无 -->在"刻度 "页上, 钩 选 "分类次 序反转" ->确定
28. 同理分 别选中副Y 轴, 副X轴->鼠标右键 -->坐标轴 格式的图案 页面上 全 部选中无->确定-->清 除副Y,副X 轴显示. 完 成后效果如 下图所示
29. 最后, 美化一下数 据系列的填 充颜色, 在 图表选项里 给图表加个 标题. 最 终完成效果 如下:
30. 此时如 果改C17的 今日日期为 2011-8-10, 图表会变成 如下图所 示.
如何在Excel中创建甘特图
如何在Excel中创建甘特图甘特图是一种项目管理工具，用于展示任务的时间安排和进度。
在Excel中创建甘特图可以帮助我们更好地规划和追踪项目进度。
下面将介绍如何在Excel中创建甘特图。
1. 创建一个项目表格首先，在Excel中创建一个项目表格，表格应包括以下几列：任务名称、起始日期、完成日期、持续时间、完成百分比、资源名称等。
可以根据项目的实际情况添加或调整其他列。
2. 输入任务信息在任务名称列中输入各个任务的名称，起始日期和持续时间列中输入相应的日期和时间。
完成百分比列和资源名称列暂时可以为空。
3. 插入甘特图选中起始日期、持续时间和任务名称这三列的数据，然后点击"插入"选项卡中的"甘特图"图标。
在弹出的对话框中，选择"基于日期"选项并点击"确定"。
4. 设置时间轴Excel将自动创建一个基本的甘特图，并在工作表上显示。
此时需要调整时间轴的格式以便更清晰地显示任务的时间安排。
选中时间轴上的日期和时间，右键点击选择"格式轴"，在弹出的对话框中根据需要设置轴的最小值、最大值、主要单位等参数。
5. 添加完成百分比和资源信息返回项目表格，输入各个任务的完成百分比和资源名称。
完成百分比可以通过查看进度来判断，资源名称可以是项目团队中负责该任务的人员姓名。
6. 更新甘特图更新项目表格中的数据后，点击甘特图，然后选择"设计"选项卡中的"更新数据"，Excel将自动根据新的数据更新甘特图。
7. 自定义甘特图样式如果想要自定义甘特图的样式，可以通过选中甘特图上的任意一个任务来显示"格式"和"布局"选项卡。
通过这两个选项卡可以修改任务的样式、颜色、字体等属性，从而使甘特图更符合个人喜好和项目需求。
8. 保存和打印甘特图在完成甘特图的创建和更新后，记得保存Excel文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超实用！六步教你制作Excel甘特图项目进度表！
工具使用：请大家见谅，因家里这台电脑只有WPS所以用它来演示；但是与其他Excel操作都类似（我用过Excel2003、Excel2010不同版本做项目进度表），如遇到问题欢迎随时联系我；谢谢！
记得几年前第一次做项目统计时候，老板让我列一个项目时间表；我试过了很多表格，最后我选择了利用甘特图来制作项目时间表；因为它不仅美观偏亮，而且可以很直观的表明任务计划进行时间点，以及实际进展情况的对比。
领导可以很清晰的评估工作进度。
很久没用差点忘记了，前几天一位朋友问我，我才想必须要把它分享出来！下面我就举例子来说明一下，快点进入正题吧！
操作步骤：
第一步，首先要准备数据，我这里列的比较简单（如需要你还可以添加）。
开始时间代表项目起始时期，持续时间代表项目要经历多久！
选择“开始时间”一列右击鼠标，选择“设置单元格格式”；将日期调整为常规形态，如图：
第二步，点击鼠标选中所有数据，选择菜单栏“插入”；找到条形图—>二维条形图—>堆积条形图，点击选择即可。
第三步，为了显示方便，我们需要把时间轴调整到上面；然后调整间距。
我们点击纵轴（即任务名称列）右击鼠标选择“设置坐标轴格式”。
将“逆序列别”打钩！
现在时间轴已经调整至上方了，我们还需调整中间间隔。
鼠标右击横轴（即开始时间一列），选择“设置坐标轴格式”。
最小值可以根据自己的时间表而定，坐标轴的单位就是中间间隔调整为30即可。
第四步，清除图形中蓝颜色部分；点击蓝色条形框部分，右击鼠标“设置系列选项”；设置填充色为“无填充色”。
第五步，“开始时间”一列设置为常规日期格式；此时，选中表格中“开始时间”一列，右击鼠标选择“单元格格式”。
第六步，填写标题、设置其他；可以根据自己的喜好调整边框及内填充颜色，最后效果就出来了。
