母线槽应用文献下载

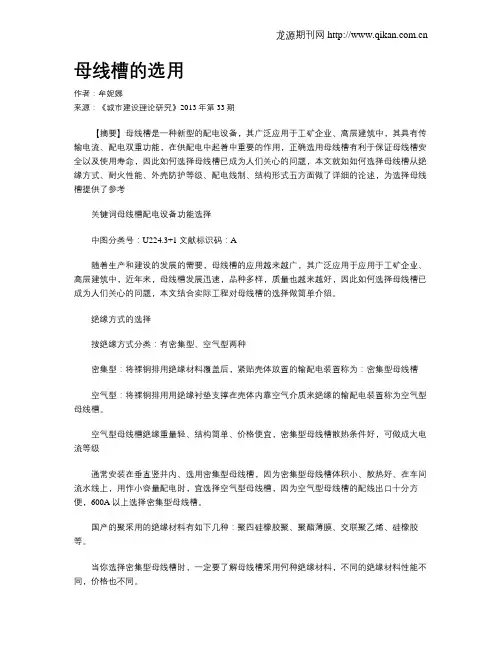

母线槽的选用
母线槽的选用作者：牟妮娜来源：《城市建设理论研究》2013年第33期【摘要】母线槽是一种新型的配电设备，其广泛应用于工矿企业、高层建筑中，其具有传输电流、配电双重功能，在供配电中起着中重要的作用，正确选用母线槽有利于保证母线槽安全以及使用寿命，因此如何选择母线槽已成为人们关心的问题，本文就如如何选择母线槽从绝缘方式、耐火性能、外壳防护等级、配电线制、结构形式五方面做了详细的论述，为选择母线槽提供了参考关键词母线槽配电设备功能选择中图分类号：U224.3+1文献标识码：A随着生产和建设的发展的需要，母线槽的应用越来越广，其广泛应用于应用于工矿企业、高层建筑中，近年来，母线槽发展迅速，品种多样，质量也越来越好，因此如何选择母线槽已成为人们关心的问题，本文结合实际工程对母线槽的选择做简单介绍。
绝缘方式的选择按绝缘方式分类：有密集型、空气型两种密集型：将裸铜排用绝缘材料覆盖后，紧贴壳体放置的输配电装置称为：密集型母线槽空气型：将裸铜排用用绝缘衬垫支撑在壳体内靠空气介质来绝缘的输配电装置称为空气型母线槽。
空气型母线槽绝缘重量轻、结构简单、价格便宜，密集型母线槽散热条件好，可做成大电流等级通常安装在垂直竖井内、选用密集型母线槽，因为密集型母线槽体积小、散热好、在车间流水线上，用作小容量配电时，宜选择空气型母线槽，因为空气型母线槽的配线出口十分方便，600A以上选择密集型母线槽。
国产的聚采用的绝缘材料有如下几种：聚四硅橡胶聚、聚酯薄膜、交联聚乙烯、硅橡胶等。
当你选择密集型母线槽时，一定要了解母线槽采用何种绝缘材料，不同的绝缘材料性能不同，价格也不同。
从工作温度考虑绝缘材料时，可选择硅橡胶或氟酯类绝缘材料，这两种材料是阻燃的，工作温度可达到180℃-250℃，从耐压考虑，可选择交联聚乙烯或聚酯类绝缘材料，从延伸率考虑可选择聚酯类绝缘材料。
绝缘材料的包缠层数，国家规定为不少于2层，一般制造厂包缠4层，注意：并非包的层数越多越好，因为绝缘包的越多越不利于散热。
电缆及母线槽应用技术分析
电缆及母线槽应用技术分析摘要：本文简要介绍了在实际工程中使用母线槽和预分支电缆的发展，对主接线和预支接线的主要性能、施工安装、经济等进行了比较，对工程中母线槽、预分支电缆的选择作了简要的总结。
关键词：母线槽；预分支电缆；应用引言大量的高层和超高层建筑出现，建筑用电负荷迅速增长，电力线路也随之增多，而电缆作为主要电力线路的局限性也日益凸显，其劣势也日益凸显：在现场制作大型的电缆分支接头，其技术难度较大，成本较高；系统可靠性较差，经常发生意外。
据统计，电缆线路的接头故障率占总线路的60%以上。
目前，传统的电力电缆已不能适应高层建筑的供电需求，因此，采用了现代化容量大、分支方便的母线、预支电缆，以此来满足建筑供电需求。
1母线槽与预分支电缆的综合比较1.1适用范围母线槽：高电流标准，单条母线容量达到6000 A，结构简单，结构紧凑，节约了建筑内部空间；适用性强，适合于建筑物的配电室、电井等。
预分支电缆：采用中、低压标准，每条电缆的容量不超过1600 A，减少了建筑内部的空间；在大电流的情况下，电路的设计与布线越来越复杂，在实际应用中也有很大的局限性。
1.2产品订制母线槽：母线槽的规格应按设计图纸进行实地测量，以便画出精确的详细安装图，并可按尺寸订购。
订购时间为15-30天[1]。
预分支电缆：按设计图纸和现场要求订购。
订货周期为15-30天。
1.3分支回路要求母线槽：内置断路器，预制插接箱，具有可靠的安全防护性能。
采用插接方式，具有良好的扩展性；插接箱的分支回路可以达到6000 A，可以满足不同的负载要求，而且容易扩充。
预分支电缆：采用预分支连接接头，具有较好的防护性能，但不易扩充。
1.4现场安装母线槽：母线槽体包括很多标准分段，每个分段的长度不超过3米。
安装时，仅由1-2人使用简易起重设备即可快速完成。
与电缆相比，安装周期可节约60%。
有很多未标定的零件没有存货，需要一段时间才能订购，造成工程工期的浪费。
浅谈低压电力供电系统中的母线槽
浅谈低压电力供电系统中的母线槽论文导读：母线槽的结构特点母线槽系统主要应用于变压器给低压配电系统的输配电。
中性及保护导体的设计中性导体电子设备易受电磁干扰，尤其是供电系统附近的设备，受干扰的现象会比较明显，如何减少或消除这部分干扰对母线槽系统提出了更高的要求。
关键词：母线槽，电气特性，电磁干扰0 引言现代工程对各方面的要求都非常高，尤其体现在配电系统方面，要求配电设备具有较高的适应能力和灵活性，以适应日趋复杂的工程需要。
作为工矿企业，能够拥有一套性能稳定、可靠的输配电系统是至关重要的，这为企业的稳步发展提供了坚实的保障。
免费论文网。
作为低压电力供电系统中的一部分母线槽系统能够很好的满足现代工程的需要，其优点主要体现以下几个方面：- 系统走向灵活，可以交错布置；- 节省安装空间；- 方便工程临时更改，母线槽系统可以重新组装后再利用；- 短路强度高，防护等级高，适用于各种恶劣环境。
[1]1母线槽的结构特点母线槽系统主要应用于变压器给低压配电系统的输配电。
在这个过程中，系统的各个单元都起到了非常重要的作用。
免费论文网。
该系统与电缆相比更加灵活、方便，在为负载配电时，其插接点的设置不是固定不变的，可以根据现场需要预留插接口，使其在添加设备或设备更改时，可以重新进行插接以满足需求。
母线槽系统由以下几个单元组成：（一）馈电式母线或插接式母线直线段单元（二）变压器进线单元、配电柜进线单元或电缆进线单元（三）换向单元:L型单元、T型单元、Z型单元（四）插接单元。
对于所有的母线槽系统，安全性能尤为重要，参考国家标准GB7251.2我们能了解到温升、短路强度、母线干线系统电气性能这3项技术指标是非常重要的，随着计算机的普遍应用，谐波对系统设备的影响越来越被重视，结合产品的技术规范和我们从事的具体检验对母线槽系统进行分析[1]。
2．母线槽的温升温升的关键点在于产品的额定电流，计算及选型在安排母线槽系统布局时须注意以下几点：- 负载或配电系统的场所、数量和连接方式；- 分散系数；- 设定的短路等级；- 与配电柜连接须提供：配电柜的型号、进线方式（顶端、底端或背面）；- 安装的地理位置和条件：空间尺寸、建筑物构造（针对悬挂和安装）、母线槽走向、环境条件（温度、湿度、空气质量等）、系统穿过的墙面；- 与其他系统配套-比如与母线槽系统安装配套的部分为：供电线路的平面图、通风管道走向的位置、照明系统的平面图；- 需提供插接单元的数量和具体位置。
母线槽的应用
、
二、 母 线 代 替 电 缆 的 原 因
图 １布 置 示 意 图 ｌ
在经过 了长达半个 世纪的发展 演变后 ， 母 线槽技术领 域已经从原 来 单一的 、 技术性能较 差的产品发展成为如今种类齐全 、 技术性能较高 的母线槽 产品 。近几 年来发达 国家用母线槽代 替 电缆 已是普遍现象 ， 我国也 已形成定 向发展 趋势。本文从 以下两个方面介绍母线槽代替 电 缆的原因。 １ ． 据全 国火灾 事故统计 分析 ， 因 电气 线路着火 造成 的火 灾事故在 其 中占有 很大 的比例。 电气线 路故障引起 火灾的过程 如下 ： 大部分是 由于长期温 升高发 热 ， 导致绝缘材料老化发生短路而 引起火灾事故 ， 电 线、 电缆局部着 火后 ， 火势迅速蔓延 ， 同时产生大量 的有毒 的烟气 ， 对人 体构 成威胁 ， 致使 消防人员 不能靠近火 场及 时扑救 。母 线槽能 防止过 载失 火 ： ２ ０ ０ ０ 年８ 月２ ７ 日， 多灾多难 的俄 罗斯的莫斯 科奥斯 坦金诺 电 视 塔—— 世 界 第二 、 欧洲 第一 高 楼燃 起 冲天 大火 ， 其 原 因是 电缆 过 载； 宝 钢三 只转炉 停产 ， 俄 罗斯联 邦安 全局 （ Ｆ Ｓ Ｂ ） 所 属 的一 幢大楼 内 发 生火 灾也 是 电气 线路短 路造成 的。普通 电缆 的绝 缘层 和外皮会燃 烧， 阻燃电缆在 火焰下也会 燃烧 ， 只有在 火焰离开后才 不燃烧 ， 耐火 电
科技 信 息

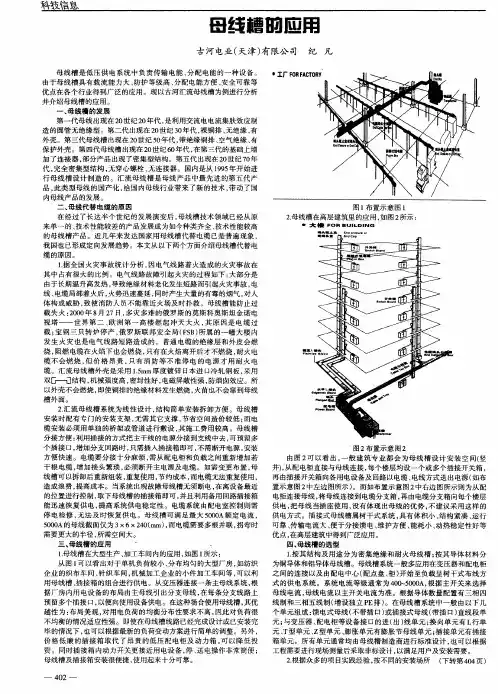

母 线 槽 的 应 用
古 河 电业 （ 天津） 有 限公 司 纪 凡
母 线槽 是低压 供 电系统 中负 责传输 电能 、 分配 电能 的一 种设 备 。 由于母线槽 具有载流 能力大 、 防护等级 高 、 分配 电能方便 、 安 全可靠等 优点 在各个行业得 到广 泛的应用 。现 以古河 汇流母 线槽为例进行分析 并介 绍母 线槽的应用 。 母线槽 的发展 第一代母线 出现在 ２ ０ 世纪 ２ Ｏ 年代 ， 是利 用交流电电流集肤效应制 造的 圆管无绝缘 型 。第二代 出现在 ２ Ｏ 世纪 ３ ０ 年代 ， 裸铜排 、 无绝缘 、 有 外壳 。第 三代母 线槽 出现在 ２ ０ 世纪 ５ Ｏ 年代 ， 带绝缘铜排 、 空气绝缘 、 有 保护外壳 。第四代母线槽 出现在 ２ ０ 世纪６ Ｏ年代 ， 在第三代 的基础上增 加 了连接 器 ， 部分产 品出现 了密集 型结构。第五代 出现在 ２ Ｏ 世纪 ７ Ｏ 年 代， 完 全密集型结构 ， 无穿心螺栓 、 无连接器 。国内是从 １ ９ ９ ５ 年开始进 行母 线槽 设计制 造 的 。汇 流母线槽 是母 线产 品中最先 进 的第 五代产 品， 此类 型母 线的 国产化 ， 给 国内母 线行业带来 了新 的技 术 ， 带动 了国 内母线产 品的发展。
母线槽的特点及应用探究

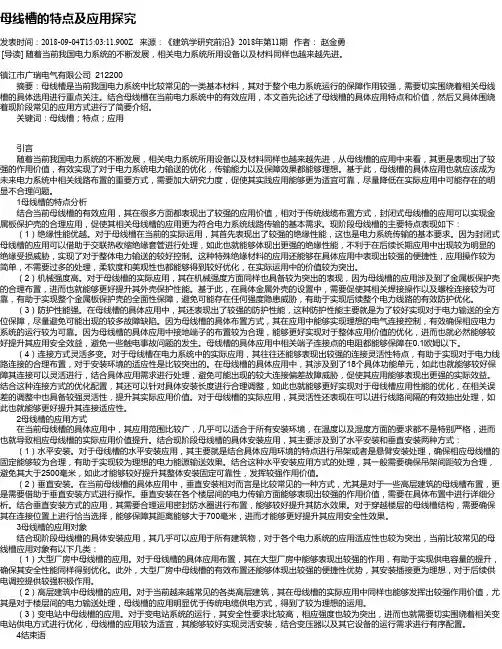

母线槽的特点及应用探究发表时间：2018-09-04T15:03:11.900Z 来源：《建筑学研究前沿》2018年第11期作者：赵金勇[导读] 随着当前我国电力系统的不断发展，相关电力系统所用设备以及材料同样也越来越先进。
镇江市广瑞电气有限公司 212200 摘要：母线槽是当前我国电力系统中比较常见的一类基本材料，其对于整个电力系统运行的保障作用较强，需要切实围绕着相关母线槽的具体选用进行重点关注。
结合母线槽在当前电力系统中的有效应用，本文首先论述了母线槽的具体应用特点和价值，然后又具体围绕着现阶段常见的应用方式进行了简要介绍。
关键词：母线槽；特点；应用引言随着当前我国电力系统的不断发展，相关电力系统所用设备以及材料同样也越来越先进，从母线槽的应用中来看，其更是表现出了较强的作用价值，有效实现了对于电力系统电力输送的优化，传输能力以及保障效果都能够理想。
基于此，母线槽的具体应用也就应该成为未来电力系统中相关线路布置的重要方式，需要加大研究力度，促使其实践应用能够更为适宜可靠，尽量降低在实际应用中可能存在的明显不合理问题。
1母线槽的特点分析结合当前母线槽的有效应用，其在很多方面都表现出了较强的应用价值，相对于传统线缆布置方式，封闭式母线槽的应用可以实现金属板保护壳的合理应用，促使其相关母线槽的应用更为符合电力系统线路传输的基本需求。
现阶段母线槽的主要特点表现如下：（1）绝缘性能优越。
对于母线槽在当前的实际运用，其首先表现出了较强的绝缘性能，这也是电力系统传输的基本要求。
因为封闭式母线槽的应用可以借助于交联热收缩绝缘套管进行处理，如此也就能够体现出更强的绝缘性能，不利于在后续长期应用中出现较为明显的绝缘受损威胁，实现了对于整体电力输送的较好控制。
这种特殊绝缘材料的应用还能够在具体应用中表现出较强的便捷性，应用操作较为简单，不需要过多的处理，柔软度和美观性也都能够得到较好优化，在实际运用中的价值较为突出。
母线槽研究报告
母线槽研究报告母线槽是一种新型的电力传输设备，它能够有效地解决传统的电缆敷设方式所存在的诸多问题，如敷设难度大、安装周期长、维护成本高等。
母线槽主要由导电材料制成，它可以将电力信号传输到不同的用电设备中。
本文将围绕着母线槽的特点、应用、市场及技术等方面进行详细的研究。
二、母线槽的特点母线槽是一种非常灵活的电力传输设备，它具有以下几个特点： 1. 安全可靠：母线槽采用导电材料制成，能够有效地传输电力信号，而且其结构设计合理，能够有效地防止电线短路、漏电等安全问题。
2. 灵活性强：母线槽可以根据不同的用电需求进行定制，可以灵活地进行安装、拆卸及维修，同时还可以根据需要进行扩展。
3. 维护成本低：母线槽的使用寿命长，维护成本低，而且在维护过程中也非常方便，只需要进行简单的清洁和检查即可。
4. 环保节能：母线槽具有较高的导电性能，能够有效地减少能源的浪费，同时还可以降低对环境的影响。
三、母线槽的应用母线槽目前已经被广泛应用于各种不同的场合，例如：1. 工业领域：母线槽可以用于工厂、车间等场所的电力传输，可以有效地提高电力传输效率，同时还可以降低电缆敷设的成本。
2. 商业领域：母线槽可以用于商场、超市等场所的电力传输，可以有效地提高电力传输效率，同时还可以美化环境，提高场所的整洁度。
3. 交通领域：母线槽可以用于地铁、高速公路等场所的电力传输，可以有效地提高电力传输效率，同时还可以减少电线的敷设，降低对环境的影响。
4. 其他领域：母线槽还可以用于医院、学校等场所的电力传输，可以有效地提高电力传输效率，同时还可以降低电线敷设的成本，美化环境。
四、母线槽的市场母线槽作为一种新型的电力传输设备，其市场前景非常广阔。
目前，母线槽已经成为了电力传输领域中的一个非常重要的组成部分，其市场规模正在不断扩大。
根据相关数据显示，全球母线槽市场规模将在未来几年内保持较快的增长，其中亚太地区将成为母线槽市场的主要增长点。
五、母线槽的技术母线槽的技术是一个非常重要的问题，目前，母线槽技术主要集中在以下几个方面：1. 材料技术：母线槽的材料技术是一个非常重要的问题，目前，母线槽主要采用铝合金、铜合金等导电材料制成，其材料性能对母线槽的使用效果具有非常重要的影响。
大型厂房母线槽的应用与探讨
大型厂房母线槽的应用与探讨摘要：母线槽系统在许多领域都得到了较为广泛的应用，许多高层建筑以及大型厂房都配备了母线槽系统。
本文主要对大型厂房对母线槽的应用做出探讨，从母线槽的适用性、绝缘方式、机械加工和连接要求以及选择和应用等方面作出阐述，希望能够为提高母线槽在大型厂房中的使用效率提供一点帮助。
关键词：大型厂房；母线槽；应用引言：母线槽，是一种由铜、铝母线柱构成的封闭的金属装置，其作用主要是可以分散系统各个元件分配较大功率，在户内低压的电力输送干线工程项目中已越来越多地代替了电线电缆。
在大部分的工业建筑中，例如，大型厂房的配电干线、大电流设备的配线等都已经在广泛使用母线槽。
由此可以看出，本文研究的大型厂房母线槽的应用具有一定的现实意义。
1母线槽的类型化及其适用性1.1母线槽的类型当前使用的母线槽中，其类型具有一定的多样性。
1.1.1按照工艺结构对母线槽进行划分母线槽可以被划分为密集型、空气型、高强封闭型以及环氧树脂浇筑型等种类。
密集型母线槽的结构一般是“三明治式”，绝缘材料将导体进行包裹后，多相导电母线之间不存在间隙地堆叠在一起。
在这种情况下，这些导电母线与外壳紧密附着，并依靠相间的绝缘材料达到一定的绝缘效果。
此种母线槽载流量较大，并且散热速度十分快，其重量也比较轻，由于其体积比较紧凑，从而具有节约空间的特点。
空气型母线槽的结构就是其导体相没有和外壳紧密相接，存在一定的距离，通过对绝缘材料的使用就能够达到空气绝缘或者是双重绝缘。
高强封闭型母线槽，将其相导体使用绝缘材料封闭后，用压紧棱形壳将相导体夹住，其绝缘效果主要是由空气相以及外壳的间隙达成的。
环氧树脂浇筑型母线槽使用场合较为特殊，具有防护等级高的优势，但是其散热效果较差，一般在使用此种母线槽时需要采用现场浇筑的方式进行。
1.1.2按功能性质对母线槽结构进行划分根据功能性质，母线槽可以被划分为耐火、照明、阻燃等类型。
耐火母线槽就是能够在被火焰灼烧时，依旧保持其电路完整性，一般为消防电源，此种母线槽不仅十分耐火，还满足相应的喷涂要求。
母线槽和电缆在低压配电系统中的应用
母线槽和电缆在低压配电系统中的应用发布时间：2022-09-20T05:45:42.911Z 来源：《科技新时代》2022年（2月）4期作者：郝永涛[导读] 众所周知，母线槽和电缆在低压配电系统当中占据着十分重要的战略地位，两者分别应用于不同的场合，各郝永涛浙江泰昱电气股份有限公司摘要：众所周知，母线槽和电缆在低压配电系统当中占据着十分重要的战略地位，两者分别应用于不同的场合，各自的优劣也有所不同[1]。
在当今社会，随着经济领域建设的高速腾飞，传统的母线槽日益受到现有电缆的冲击。
根据各种实验数据分析表明，母线槽和电缆这两种不同的产品在实际应用过程当中，有着自己独有的适配领域，在产品性能、经济成本等诸多方面也有着较大的不同。
本文就在对两种产品系统比较的基础之上，提出了自己的一些愚见，希望能够在实际的应用工作当中，对相关的工作人员起到微末的帮助作用。
关键词：母线槽和电缆；低压配电系统；应用情况对比分析引言在传统的低压配电系统当中，一直是电缆承担着运输电力的重要角色。
但是十二世纪九十年代之后，母线槽在相关领域的应用越发广泛，并且逐步在低压配电系统当中占据着日益重要的地位[2]。
母线槽作为一种新近的被引入的输电器材，与传统的输电设备相比，它有着自己独到的实际应用优势，可以承载较大流量的电力能源、分接程序简单方便、散热性能强大以及后期维修工作的开展也极为方便。
母线槽固然具有许多优势特征，能够更好地适应现代化的电力运输角色的需要。
但是这并不意味着我们要全面推进母线槽在低压配电系统当中的应用，进而淘汰掉电缆的使用。
实际上电缆也有着自己不容忽视的优点和应用范围，在实际的应用过程当中，我们应该统筹母线槽和电缆的种种特征，因地制宜地进行分析利用，具体问题具体分析，断不可陷入片面的机械主义的漩涡。
1.母线槽和电缆概述现代工程对于配电系统的要求是非常高的，相关工程项目的建设，在保证安全的基本条件之下，还需要相关输电设备具有极强的适应能力和灵活性能，以此来满足复杂多变的实际工程的应用。
