ftc自调温相变节能材料施工工法_secret
FTC自调温相变节能材料
产品说明书一.产品概述FTC 自调温相变节能材料是由热阻型骨架材料和相变材料组成，通过热阻性与热熔性绝热复合增加传热阻,并减少热损失，且具有自调温功能的建筑节能保温材料。
FTC 相变保温材料是在专业工厂生产的干粉状材料,在施工现场按一定比例加水搅拌均匀即可涂抹使用。
该产品在固化干燥过程中形成的多孔、网状结构，应用于建筑围护结构形成的建筑节能系统具有“轻质、高强、保温、抗裂、降噪、不燃、耐久、耐碱、抗菌、防霉、湿呼吸”等性能；在大幅降低传热性能的同时，其物理、化学性能稳定、安全、耐久及施工性能良好。
经国家建设部科技成果鉴定，与会专家一致认为“该产品引进了相变蓄能机理，潜热值较大，通过材料相变，熔化吸热，凝结放热使室内温度相对平衡，达到建筑节能，推广后会有较好的社会和经济效益，该项研究成果对相变蓄能在建筑相关应用领域有技术方面的推进，具有国内先进水平。
”该产品添加的纯相变材料为我集团公司自主研发的核心技术产品，是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，是根据不同温度相变点调节室温的纯天然原创科技新材料。
在冬季当采暖室温高于与环境温度时,室内温度会通过围护结构向外传输,当传到保温层时,相变材料首先会吸收并储存热量，储存热量的同时,也就减缓了热流传递的速度或者延长了热流传递的时间,使主墙体温波变化减小，同时也使室内温度波趋于稳定。
相变蓄能复合材料可以蓄热也可以蓄冷，在夏季隔热中的作用是降低温度波峰,将温度波幅拉大.延缓热量转递的速度或时间.提高建筑围护结构的热惰性和热稳定性，减缓建筑物室内的温度波动。
降低空调或制冷设施的启、停频率和运行时间，并达到降低建筑能耗的目的。
纯相变材料的基本特性：当环境温度与其相变温度有一定差异时，相变材料将通过相变过程吸收或释放热量（即：相变蓄能特性），直接效果是减小了环境及该产品自身的温度波动（即：自调温功能）。
本材料突破传统保温材料单一热阻性能，具有热熔性和热阻性两大绝热性。
FTC自调温相变节能材料

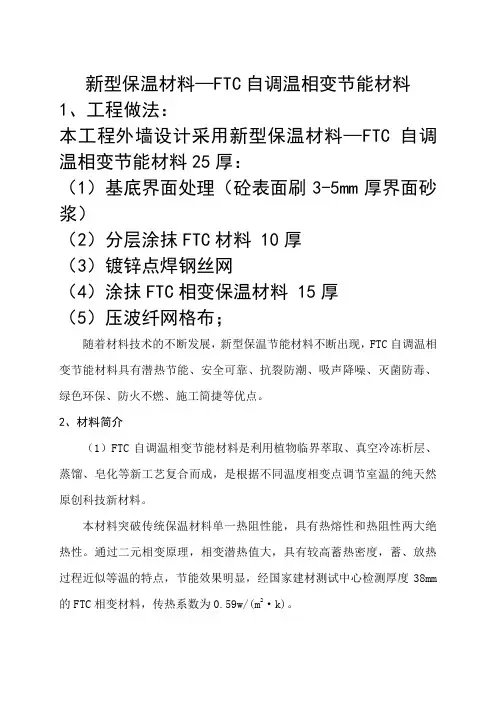

新型保温材料—FTC自调温相变节能材料1、工程做法：本工程外墙设计采用新型保温材料—FTC自调温相变节能材料25厚：（1）基底界面处理（砼表面刷3-5mm厚界面砂浆）（2）分层涂抹FTC材料 10厚（3）镀锌点焊钢丝网（4）涂抹FTC相变保温材料 15厚（5）压波纤网格布；随着材料技术的不断发展，新型保温节能材料不断出现，FTC自调温相变节能材料具有潜热节能、安全可靠、抗裂防潮、吸声降噪、灭菌防毒、绿色环保、防火不燃、施工简捷等优点。
2、材料简介（1）FTC自调温相变节能材料是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，是根据不同温度相变点调节室温的纯天然原创科技新材料。
本材料突破传统保温材料单一热阻性能，具有热熔性和热阻性两大绝热性。
通过二元相变原理，相变潜热值大，具有较高蓄热密度，蓄、放热过程近似等温的特点，节能效果明显，经国家建材测试中心检测厚度38mm 的FTC相变材料，传热系数为0.59w/(m2·k)。
（2）材料特性1）潜热节能：利用相变调温机理，通过蓄能介质的相态变化实现对热能储存，改善室内热循环质量。
当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡。
相变材料可收集多余热量，适时平稳释放，梯度变化小，有效降低损耗量，室温可趋于稳定。
利用相变调温机理，可使电负荷“削峰平谷”，充分利用低谷电价，降低住户用能成本，减少能源浪费，具有可观的社会效益和经济效益。
2）安全可靠:与基底整体粘结，随意性好，无空腔，避免负风压撕裂和脱落。
有效克服板材拼接后边肋、阳角外翘变形面砖脱落等问题。
材料中有机物与主墙基底存在的游离酸反应，形成化合物，渗入主墙微孔隙中，形成共同体，确保干态粘结性，并改善湿态粘结保值率，具有极好粘结性。
选用漂珠、水镁石纤维等原材料，其结构中形成数个封闭的憎水性微孔隙空腔结构，作为相变材料载体，可确保相变材料长期实用性。
FTC自调温相变材料施工工艺
一、施工条件1）门窗框应安装牢固，并按设计或规范要求将四周门窗口缝塞严嵌实，门窗框应做好保护，然后用1:3水泥砂浆塞严抹平。
2）FTC外墙保温的施工图、设计说明及其他设计文件己完成，施工作业方案已完成。
3）墙面基层已按要求清理干净，脚手眼、临时孔洞己堵好，窗台、窗套等己补修整齐。
4)外保温施工前根据施工方案己完成作业指导书 (即施工技术交底)工作。
5)施工现场环境温度及基层表面温度在施工中及施工后24h内均不得低于5℃，风力应不大于5级，风速不宜大于10m/s，夏季应避免阳光曝晒，严禁雨天施工。
雨季施工时应做好防雨措施。
特殊环境状态下施工请联系领悟科技公司技术部。
6)外墙上人爬梯、水落管管卡、各类预埋件、空调板栏杆等已安装完毕，并预留出外保温层及饰面层厚度。
二、基层处理1）对砌体填充墙进行全面检查，对脚手架孔洞采用C20细石砼进行填塞，剔除砌体表面粘接砂浆及杂物。
2）清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。
3）剔除柱接槎处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口用细石砼填塞密实。
4）对墙体表面平整度、垂直度检查，超差时对突出墙面处进行剔凿打磨，对凹进部位进行找补；以确保整个墙面的平整度、垂直度满足规范要求，阴阳角方正、上下通顺。
5）混凝土结构表面用水泥素浆扫毛，砌体结构部分将表面浮尘清除干净，做5-10mm厚1：3水泥砂浆找平层后进行保温层施工。
6）外墙保温施工前应提前浇水湿润，确保与保温层粘结良好，不出现空鼓、裂缝现象。
三、施工流程及方法1）流程做平整度、垂直度处理→贴饼、冲筋→基层处理→分层涂抹FTC材至设计厚度→固定钢丝网→涂抹FTC 材料→压玻纤网布（主要预防腻子层开裂）→喷憎水剂（刮柔性腻子刷涂料）。
2)施工作法,外墙涂饰工程做法①做平整度垂直度处理；②贴饼、冲筋；③基底处理抹15mm;④分层抹FTC保温材料13mm；⑤固定钢丝网；⑥涂抹FTC保温材料12mm；⑦压玻纤网格布；⑧外饰层涂料3）配制浆料需设专人专职进行人工搅拌保温浆料。
浅谈FTC自调温相变节能材料在住宅建筑外保温工程中的应用
浅谈FTC自调温相变节能材料在住宅建筑外保温工程中的应用随着人们生活水平的日益提高，环保意识的逐步加强，房屋建筑节能已经成为建筑工程的一个重要分项。
2010年11月15日14时，上海余姚路胶州路一栋高层公寓起火。
大火导致58人遇难，给国家及个人造成了巨大的经济损失及财产损失。
河北建设集团天辰建筑工程有限公司施工的宝坻水岸城一期二标段在2011年3月即将面临外保温施工。
原图纸外墙保温材料采用B1级挤塑聚苯板（XPS），2011年3月起，国家消防总局发布建筑外保温采用A级防护材料。
施工单位多处走访、考察，经与建设单位、设计院及监理单位共同研讨。
决定采用FTC自调温相变节能材料进行外保温施工。
2011年8月份外墙保温施工完毕。
验收合格。
并得到建设单位及相关部门的认可。
下面简单介绍一下FTC自调温相变节能材料的保温原理及其施工工艺一、FTC自调温相变节能材料机理（一）FTC自调温相变节能材料是利用相变调温机理，通过蓄能介质的相态变化实现对热能的储存，改善室内热循环质量，当环境温度低于一定值时，相变材料由液态凝结为固态，释放能量；当环境温度高于一定值时，相变材料由固态融化为液态，吸收热量，使室温相对平衡的一种新型保温材料。
与膨胀珍珠岩、漂珠、空心玻璃微珠、聚苯颗粒相比，有以下特点：（1）熔化潜热高，使其在相变中能贮藏或放出较多的热量；（2）相变过程可逆性好、膨胀收缩性小、过冷或过热现象少；（3）有合适的相变温度，能满足需要控制的特定温度；（4）导热系数大，密度大，比热熔大；（5）相变材料无毒，无腐蚀性，成本低，制造方便。
（二）FTC自调温相变节能材料的适用范围：（1）大模内置体系中的外保护层（舒乐板面层）；（2）饰面为涂料或面砖的外保温层；（3）楼梯间、分户隔墙、吊顶、顶棚、屋面等围护结构在内的内保温层；（4）钢结构建筑的保温层；（5）建筑异形结构保温层；（6）干挂石材内层的保温填充；（7）上人屋面、种植屋面、木结构屋面保温。
建筑外墙FTC自调温相变节能材料的施工技术探究
建筑外墙FTC自调温相变节能材料的施工技术探究摘要：近年来，建筑外墙FTC 自调温相变节能材料得到了广泛的研究和应用。
该材料具有得天独厚的优势，良好的环保性能、高品质的隔音性能是其最大的优点。
本文试从该材料的特点及其具体的操作来探究此材料的施工技术。
关键词：建筑外墙；FTC自调温相变节能材料；施工技术探究Abstract: In recent years, the exterior FTC phase change materials from its energy saving a wide range of research and application. The material has unique advantage, good environmental performance; high quality sound insulation performance is its biggest advantage. This paper tries to the characteristics of the material and its concrete operation to explore the materials of construction techniques.Key Words: Exterior; FTC phase change materials from its energy saving; Construction technology explore随着中国经济的飞速发展，中国越来越需要大量的能源作为战略性支撑，而中国的能源贮藏量并不是非常乐观，所以像FTC自调温相变节能材料的开发和研究运用显得尤为重要。
该材料是对传统建筑墙外的保温材料各种性能的极大突破。
这种新兴的建筑节能材料将会为整个社会节能环保做出重大的贡献。
一、FTC自调温相变节能材料优势解析（一）强效保温性能FTC保温性能比一般保温材料的保温效果好，并且具有经济实惠的优点。
FTC自调温相变节能材料施工技术交流最新资料
FTC自调温相变节能材料施工技术交流最新资料什么是FTC自调温相变节能材料？FTC自调温相变节能材料，全名为Functional Thermal Control（FTC）自调温相变材料，它是一种新型的热储能材料，能够实现在不需要其他能源输入的情况下，将热能从高温处输送到低温处，从而实现有效的节能和环保，是近年来热储能材料领域的一大创新。
FTC自调温相变材料在施工过程和使用过程中都具有一定的技术要求和注意事项，下面将进行介绍。
FTC自调温相变节能材料施工技术要点1. 基础处理在施工FTC自调温相变节能材料之前，需要对待施工的基础进行处理。
因为FTC自调温相变节能材料密度较大，在使用过程中可能会产生一定的压力，因此基础处理阶段至关重要。
首先，需要保证基础地面垂直，平整，牢固，不得存在起伏或坑凹等问题。
其次，在地面处理完毕之后，需要进行涂刷基础处理材料，以保证基础地面完全密封，并增强地坪的承重能力，使其能够承载FTC自调温相变节能材料的重量。
2. FTC自调温相变节能材料施工FTC自调温相变节能材料施工主要分为材料的调研、粘合和填充三个步骤。
首先，需要对FTC自调温相变节能材料进行调研，了解自身特点和适用条件。
然后，在准备施工地面时，需要对FTC自调温相变节能材料进行粘合处理，以保证其能够完全粘附在地坪表面。
最后进行填充，这个阶段是最为关键的环节，需要严格控制填充量，以及排气的时间和方式，以确保FTC自调温相变节能材料在施工中达到最佳状态。
3. 材料养护FTC自调温相变节能材料施工完成后，还需要对其进行养护。
在养护阶段，需要尽可能保持温度稳定，控制环境湿度，避免水分对施工地面产生影响，保持地面清洁干燥。
FTC自调温相变节能材料的优势由于FTC自调温相变节能材料具备热储能和节能环保的优势，因此在应用上也拥有以下几个优势：1. 能源节约FTC自调温相变节能材料能够实现热能的储存和传输，不需要其他能源的输入，因此能够实现更加节约和环保的能源利用。
外保温FTC自调温相变保温材料施工关键技术
外保温FTC自调温相变保温材料施工关键技术作者：仝俊峰来源：《城市建设理论研究》2013年第34期摘要：近年来墙体节能保温材料发展较快，而建筑墙体保温的防火、粉化、龟裂、空鼓、开裂、脱落、结露等问题一直是困扰问题。
FTC自调温相变节能材料的出现解决了这一困扰问题，实现了墙体保温的重大突破。
关键词：节能效果好；防火不燃；抗裂防潮；综合造价低中图分类号： TE08 文献标识码： A1、工程概况石家庄市烟草卷烟分拣配送生产线工程在外墙保温中，采用 FTC自调温相变节能材料施工，此材料特点显著，工艺先进，施工快捷，综合造价低，现场材料抽样检测，符合国家标准要求。
2、材料特点2.1、节能效果好本材料突破传统保温材料单一热阻性能，具有热熔性和热阻性两大绝热性。
通过二元相变原理，相变潜热值大，具有较高蓄热密度，蓄、放热过程近似等温的特点，节能效果明显。
经国家权威部门检测3.8cm厚FTC相变保温材料优于5cm厚挤塑板保温性能，达到节能65%要求。
从而，为建筑节能提供新的可靠途径。
经国家建设部科技成果鉴定：相变保温材料引入了相变蓄能机理，潜热值较大，通过材料相变，熔化吸热，凝结放热使室内温度相对平衡，达到建筑节能，推广后会有较好的社会和经济效益，该项研究成果对相变蓄能在建筑相关应用领域有技术方面的推进，具有国内先进水平。
2.2、安全可靠相变材料与基底整体粘结，随意性好，无空腔，避免负风压撕裂和脱落。
有效克服板材拼接后边肋、阳角外翘变形面砖脱落等问题。
材料中有机物与主墙基底存在的游离酸反应，形成化合物，渗入主墙微孔隙中，形成共同体，确保干态粘结性，并改善湿态粘结保值率，具有极好粘结性。
选用空心微珠、天然无机纤维等保温原材料，使其结构中形成无数封闭的憎水性微孔隙空腔结构，作为相变材料载体，可确保相变材料长期稳定实用性。
本材料的硅氧四面体组织结构，干燥成型后在水中浸泡不松散、不粉化、不变形，可确保其耐久的使用寿命。
热、冬季保温均可起到平衡作用。
FTC保温砂浆施工设计工艺设计
FTC自调温变相节能保温砂浆施工工艺一、FTC自调温相变节能保温砂浆的性能FTd调温变相节能保温砂浆材料是以水镁石纤维等无机材料作为骨架材料，合理选用并添加相变材料，经科学配比及特殊工艺复合而成，且有保温、隔热、防火、隔声等功能。
该材料突破传统保温材料具有的单一热阻性能，具有热熔性和热阻性两大绝热性，通过二元相变原理，相变潜热值大，节能效果明显，该材料用于外墙表面时，通过相变材料在相态变化时吸热与放热过程，可在一定范围内调节室内温度。
二、FTC自调温相变节能保温砂浆的配制及适用条件1、配制原材料（m3）①PO42.5普硅水泥150KG②粉煤灰50KG③重钙50KG④自调温相变节能储能保温材料专用胶粉2-3KG⑤木质纤维1-1.5KG⑥聚丙烯短纤维或玻璃纤维1KG⑦珍珠岩1m3⑧ 相变粉10-15KG1.1、相变保温材料主要性能指标2、适用范围FTQ1调温变相节能保温砂浆适用于各种砖混结构、框架和剪力墙结构建筑的外墙复合保温及地下室、车库、楼梯走廊等公共设施的防火保温。
3、施工环境FTC自调温变相节能保温砂浆施工环境温度：5C〜35C,阳光曝晒下和大风雨天不宜施工。
4、调制方法成品料：水=（0.85-1 ）: 1左右（质量比），砂浆不宜搅拌得过稀。
用搅拌器搅拌均匀静置3分钟后，再次搅拌即可使用。
5、注意事项调制浆料时只加水，不得添加其它骨料、砂、添加剂等。
配好的浆料应在3小时内用完。
三、施工准备1、技术准备1）施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。
2）施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。
提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突3）施工前工长应对操作人员进行详细的技术交底及安全交底，并做好进场培训。
2、机具准备1）垂直运输机械，水平运输车、手提搅拌器、电锤等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《FTC自调温相变节能材料施工方法》
［摘要］FTC自调温相变节能材料是北京***科技（集团）发展有限公司研究生产的新型节能材料。
***年12月荣获“中国建设科技自主创新奖”，***年4月荣获天津市建设领域“四新”技术推广证书。
近几年在各类建筑工程中逐步替代胶粉聚苯颗粒保温浆料、聚苯板材（EPS）、挤塑板（XPS）等保温材料，成为新型、环保、节能的新产品，逐渐得到推广和运用。
江苏****集团有限公司****公司在天津市*****教学区一期采暖空间与非采暖空间隔墙的内保温施工中，组织了多名现场施工技术人员通过技术攻关、实施和总结，形成了FTC自调温相变节能材料保温施工方法，并把此施工方法想通过不断总结改进，逐步形成一套完整成熟的施工工法。
［关键词］FTC自调温相变节能材料施工方法替代
一、方法的特点
1．本施工方法，施工时灵活、施工效率高、施工工期短、施工质量高。
2．施工适应面广，可用于混凝土、加气砼砌块、砼空心砌块、轻集料空心砌块等介质上，施工连续性好。
3．本方法施工的保温层，材料中的有机物与基底存在的游离酸反应形成化合物，渗入基底微孔中，形成共同体，确保干态粘结性，并改善湿态粘结保值率，具有极好的粘结性。
4．本方法施工的保温层干燥成形后，材料内部形成硅氧四面体组织结构，水浸泡不松散、不回性、不粉化、不变形、可确保其耐久的使用寿命。
5．本工法施工保温层内部纤维交织粘接一体，形成极其复杂的立体网状结构，拉力强，整体性牢固，具有湿呼吸性，可有效防止裂缝产生。
产品系无腐蚀、无污染、无放射、无异味、无任何毒害的环保产品，燃烧性能为A类不燃级材料。
其综合特性是传统保温吸声材料所无法比拟的。
二、适用范围
本方法可用于工业与民用建筑、公共建筑等外墙外保温（涂料、面砖）；外墙内保温；分户隔墙、楼梯间等需要保温隔热的部位。
三、工艺原理
FTC自调温相变节能材料是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新
工艺复合而成，利用相变原理达到节能的科技新材料。
它突破传统保温材料仅具有的单一热阻性能，具有热熔性和热阻性两大绝热性。
涂抹于墙体、顶棚等表面，经自然干燥后，形成无缝整体密闭的稳定绝热层。
当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量，当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡。
四、工艺流程及操作要点
1．工艺流程：
基层处理→贴饼→分层涂抹FTC材料→敷设耐碱玻纤网布→检查→清理
2．操作要点：
2.1基层处理
将板底或混凝土、砌块等抹灰面上的杂物清理干净，对于钢筋混凝土结构，应将混凝土上的突出物剔除，并将模板接缝处残余的海绵条或胶带纸等清理干净。
将基底上浮尘扫除，用水喷淋，使之湿润。
同时应对施工部位的楼地面进行清扫，以利于抹灰后清理抹灰时产生的落地FTC自调温相变节能材料。
2.2贴饼
厚度控制点采用FTC节能材料设置，大小为20*20，厚度为所需保温层厚度，保温层厚度控制点间距宜为1.5m以内。
2.3 FTC节能材料分层涂抹
1）拌料：用人工按FTC材料：水=1：2（重量比）搅拌均匀成膏状，随拌随用。
注意：严禁使用机械搅拌。
2）涂抹第一层FTC节能材料。
要求厚度不得超过10mm，必须压实，表面留毛面。
3）第一层形成初凝后，涂抹第二层，厚度不超过15mm，以此类推，直至设计厚度。
注意点：下一层涂抹必须在上一层材料未干燥前进行，同时分层之间必须留毛面。
4）分层涂抹时，应适度按压，以确保层与层之间能形成有效粘结，但不可在同一部位来回抹压。
在涂抹中，发现有鼓包产生，应及时剔除补抹。
2.4 敷设耐碱玻纤网布
1）FTC材料表面收光时，把耐碱玻纤网布用抹子直接压在材料表面，同时收光，严禁漏铺。
2）耐碱玻纤网布敷设时要求平整、无皱褶，顺序搭接，搭接宽度30-50mm；外
檐敷设时搭接宽度80-100mm；阳角与保温接茬处压贴100mm宽的耐碱玻纤网布。
2.5 检查与修整
1）基层表面洁净、接茬平整、无抹纹，线角顺直、清晰。
2）保温层厚度必须符合设计要求，单点厚度检测不允许出现负偏差。
3）保温层与基底以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。
2.6 清理
1）墙面涂抹完成后，将施工现场进行及时清理，将掉落的FTC浆料及时回收，能重新使用的重新使用。
2）FTC保温层施工完成后，保持良好的通风、干燥环境，无需进行浇水养护。
保温层养护7天后可进行后续工序施工。
五、劳动组织
劳动力组织表
个施工班组，
施工人数，上表所列人员数量是根据1个施工班组，每天施工150平方米确定。
六、材料与设备
材料与机械设备一览表
上表按100m2涂抹面积，涂抹20mm厚保温层配置，具体可依据实际施工量和工程进度进行调整。
七、质量控制
7.1质量控制控制标准
1）FTC自调温相变节能材料保温工程施工质量验收按《建筑装饰装修工程质量验收规范》GB50210-2001、《建筑节能工程施工质量验收规范》GB50411-2007、《天津市民用建筑节能工程质量验收规程》DB29-126-2007等标准的相关规定的要求进行。
2）其燃烧性能达到《建筑材料及制品燃烧性能分级》(GB8624-2006)的A级标准。
7.2 质量控制要点：
1）基层处理：基层墙体垂直度、平整度应达到结构工程质量要求。
基层面应干净，无浮土、无油渍、无空鼓，松动及突出部分应剔除，界面应均匀。
如平整度、垂直度误差大于10mm，应先用水泥砂浆进行找平、留毛面，并需保证水泥砂浆找平层不空鼓开裂。
2）材料性能：保温层施工时，应检查材料的出厂合格证书、型式检验报告、相应批次的出厂检验报告、进场验收记录。
3）保温层厚度：当保温层厚度超过10mm时，应进行分层涂抹，每层喷涂厚度不应大于15mm。
4）材料控制：FTC节能保温材料应贮藏在仓库内，防潮防雨淋。
也防止产生扬尘，污染环境。
5）保温层厚度检验
⑴保温层厚度应符合设计要求，在随机抽检的部位采用针刺法，用探针和钢尺进行保温层厚度检验，单点厚度检测不允许出现负偏差。
⑵检验方法：在保温层上任意划定100mm*100mm方框，用探针在方框4角和中心处取5点测量，取平均值作为保温层厚度值。
以100m²保温层面积为一检验批，不足100m²亦作为一个检验批。
每个检验批应至少抽检一处，每处至少抽检5个点，每个点间距不小于1m。
⑶判定规则：所有测定点厚度值均必须大于等于设计厚度，则判定此批保温层为合格，否则此批保温层为不合格。
6）保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。
在随机抽检的部位采用观察、敲击法进行检验。
7）现场复试批次及项目
（1）FTC材料：每500m³为一批，不足500m³亦为一批。
复检项目为：干表观密度、抗压强度、当量导热系数、线性收缩率。
（2）耐碱玻纤网布：每5000m²为一批，不足5000m²亦为一批。
复检项目为：断裂强度、断裂强度保留率。
所有复试项目必须符合规范及设计要求。
八、安全措施
8.1、认真贯彻“安全第一，预防为主”的方针，明确安全生产责任制。
8.2、施工人员要严格遵守国家有关安全法令法规，遵守施工现场的安全制度。
8.3、生产(安全)经理全面负责安全管理工作，组织成立安全生产领导小组，由安全员具体监督执行，以实现安全生产的目标。
8.4、FTC保温层涂抹施工作业前，应编制有针对性的安全技术交底，并向施工作业人员进行交底，履行签字确认手续，并经常检查执行情况，纠正违章。
8.5、施工作业必须遵守操作规程，进入施工现场必须戴安全帽，现场不准吸烟，高空作业应做好登高作业安全防护，作业架体应有护栏、作业人员应系好安全带。
8.6、施工现场的一切洞口必须进行封盖、设围栏、防护棚，并设警告标志。
8.7、施工现场临时用电应根据临时用电施工组织设计要求进行布置，配电设施必须做好接地保护，开关箱内必须设置漏电保护装置。
九、环保措施
9.1、施工现场严格管理，工程垃圾定点堆放。
施工作业前应清理干净场地内的杂物，清扫干净楼地面，施工完毕应保持工完料尽，及时清理干净楼地面上的落地FTC浆料，能重复使用重复使用。
9.2、FTC材料堆放在仓库中，并用彩条布进行覆盖，防止产生扬尘。
十、节能环保
表1 几种保温材料的节能性能比较表
在火灾时不产生有毒有害气体，其防火性能大大优于聚苯板和挤塑板。
同时FTC自调温相变材料利用相变调温机理，可减少能源浪费，节能达到65%，具有可观的社会效益和经济效益，因此值得推广应用。
表2 几种保温材料的环保性能比较表：。
